施工图纸自审记录
图纸及图纸会审记录、设计变更、工程洽商管理制度
图纸及图纸会审记录、设计变更、工程洽商管理制度1.目的为加强和规范本公司对图纸及图纸会审、设计变更、工程洽商的管理，依据国家和地方的规范、规程、标准以及地方政府部门的有关规定，制定本制度。
2.适用范围适用于本公司范围内的所有项目图纸及图纸会审、设计变更、工程洽商的管理工作。
3.职责和权限3.1总工程师：对公司技术管理工作负领导责任。
3.2技术质量部：负责对图纸及图纸会审、设计变更、工程洽商的登记、收发及技术交底工作的监控。
3.3分公司技术副经理：负责对图纸及图纸会审、设计变更、工程洽商的登记、收发及技术交底工作的检查。
3.4项目经理：组织图纸及图纸会审、设计变更、工程洽商内容的实施。
3.5技术负责人：组织图纸审查，参加设计交底、图纸会审，组织办理工程洽商记录，进行有关图纸及图纸会审、设计变更、工程洽商的技术交底，检查交底实施情况。
3.6资料员：负责项目部所需文件的接收、发放和留存，并建立台帐。
4.工作流程（详见附录1）5.图纸收发5.1项目部从建设单位领取图纸并进行核对后，进行登记，填写收图记录。
收图记录包括收图时间、图纸名称、图纸套数、起止图号、图纸提供单位、提供人等；5.2图纸套数应按照合同中规定的数量为准，项目部技术负责人应留取竣工图并将其报至分公司存档，剩余图纸不满足施工实际需要时自行翻晒，不得将竣工图用于施工；5.3领取图纸后，应及时发给技术、生产、质量等其他专业及分承包方等有关部门和人员，并建立发图记录。
6.图纸会审6.1项目部收到图纸后，项目技术负责人应及时组织技术、生产、质量、安全及分包单位等相关人员踏勘现场后进行图纸审查，对于单体面积超过2万平米的大型工程和结构复杂的工程，分公司相关部室参加图纸审查。
6.2图纸会审内容：图纸会审时，一般先由设计单位进行设计交底，交待设计意图，重要及关键部位的作法和要求以及要达到的质量标准，新技术、新结构、新材料等应用情况。
6.2.1审查施工图设计是否符合国家有关技术、经济政策和有关规定。
施工图纸自审提疑表
施工图纸自审提疑表一、引言在工程建设过程中，施工图纸的审查是至关重要的一环。
它决定了项目的规划、设计、施工以及最后的完成效果。
为了确保施工图纸的准确性和完整性，本文将详细介绍施工图纸自审提疑表及其重要性。
二、施工图纸自审提疑表概述施工图纸自审提疑表是一种用于审查施工图纸的工具，它帮助设计师、工程师和管理员等项目相关人员对图纸进行全面、细致的审查，以确保图纸的准确性和完整性。
该表格包含了各种需要检查的项目，包括设计理念、结构安全、建筑规范、施工工艺等。
三、施工图纸自审提疑表的重要性1、提高图纸准确性：通过使用施工图纸自审提疑表，可以确保图纸中的所有细节都被仔细审查，从而减少错误和疏漏，提高图纸的准确性。
2、提升施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。
3、保障工程质量：施工图纸自审提疑表的使用，可以确保图纸满足所有相关标准和规范，从而保障了工程质量。
四、施工图纸自审提疑表的实施步骤1、组织专业团队：组织由设计师、工程师、技术专家等组成的专业团队，进行图纸审查。
2、制定审查计划：根据项目的实际情况，制定详细的审查计划，包括审查内容、时间、人员等。
3、填写自审提疑表：按照审查计划，使用施工图纸自审提疑表对图纸进行审查，并记录发现的问题和建议。
4、问题反馈与处理：将审查中发现的问题反馈给设计团队，并协商解决方案。
5、完成审查报告：根据审查结果，编写详细的审查报告，包括问题的描述、解决方案和建议等。
五、结论施工图纸自审提疑表是工程建设过程中不可或缺的一部分。
通过使用该工具，我们可以确保施工图纸的准确性和完整性，从而提高施工效率和质量。
因此，我们应该充分认识到施工图纸自审提疑表的重要性，并在实际工作中认真执行。
在任何建筑工程项目中，施工图纸的审查都是至关重要的环节。
这不仅涉及到工程的施工质量，也直接影响到工程的安全与效益。
本文将探讨施工图纸的自审与会审记录的重要性。
如何进行图纸自审工作总结
如何进行图纸自审工作总结作为设计师或工程师，我们经常需要在项目中进行图纸设计，而图纸自审是确保设计质量的重要环节。
在进行图纸自审时，我们需要遵循一定的步骤和原则，以确保图纸的准确性和完整性。
以下是我在图纸自审工作中总结的一些经验和教训。
首先，我们需要明确图纸的设计目标和规范要求。
在开始自审之前，我们应该对设计要求和相关标准进行仔细研究，确保自己对项目的需求和要求有清晰的理解。
只有在正确的基础上进行自审，才能更好地发现图纸中的问题和不足。
其次，我们需要进行系统和全面的自审。
在自审时，我们应该仔细检查每个细节，确保图纸中的每一项内容都符合要求。
我们需要检查尺寸、比例、注释、符号和图例等各个方面，确保它们的准确性和一致性。
同时，我们还需要检查图纸的完整性和一致性，确保所有的图纸都齐全、无缺失和重复。
此外，我们应该注重逻辑性和合理性。
在自审过程中，我们需要思考图纸中的每个设计决策是否合理和可行。
我们需要检查图纸中的各个部分是否协调一致，是否符合实际情况和施工要求。
只有在逻辑性和合理性上做到严格要求，才能保证图纸的有效性和可操作性。
最后，我们需要记录和整理自审结果。
在自审过程中，我们应该及时记录发现的问题和需要改进的地方，并与其他团队成员进行讨论和沟通。
同时，我们还应该将自审结果进行整理和总结，形成自审报告或备忘录，以便后续的工作和改进。
总的来说，图纸自审是设计工作中不可或缺的一环。
通过正确的方法和步骤进行自审，我们能够更好地发现图纸中的问题和不足，提高设计质量和效率。
希望以上的经验和教训能够对大家在图纸自审工作中有所帮助，提升自身的专业能力和工作水平。
图纸会审记录
14
图中板负筋标注说明不明确？
15
建施修2地下室建筑设计总说明第2条附加防水层中水泥砂浆保护层标号与建施修9详图4不符？
以建施修9为准。
16
建施修2三：地下室人防设计墙身1、风机房、管理用房、休息用房、隔墙用MU3.5非承重空心砖190×190×190，龙岩市场上无此规格砖，建议采用水泥空心砖？
给排水部分
序号
自审疑问
会审解答
1
因当地自来水公司的要求，甲方决定给水系统改为变频恒压供水？
同意。
2
会审确定：给水分区仍按高低分为两个分区，一至六层(低区)水表设在架空层，七至十二层(高区)水表设在七层。
暖通部分
序号
自审疑问
会审解答
1
P6预留洞在预埋平面位置有误，是否以平时通风排烟平面图为准？
是。
电梯部分
采用190厚水泥预制多孔砖。
4
建筑说明中屋面40厚C20细石防水砼配
Φ4@150双向钢筋网，可否把Φ4改为Φ6.5？
同意改为Φ6.5。
5
设计图中所有Φ6可否改为Φ6.5？
同意改为Φ6.5。
6
建筑总说明中当L＝1200或H＞370时采用砖砌平拱，建议采用钢筋砼过梁。所有钢筋砼过梁主筋是否采用三级钢？
按结施通2修图15g施工。
序号
自审疑问
会审解答
1
电梯井道顶层4.0m，无法达到验收要求？
改为4.5m。
人防部分
序号
自审疑问
会审解答
1
上、下口部1：平面图中HFM1520(6)靠闭锁边无墙，无法安装，大样图为HM1220，HFM1220(6)应确定开启方向。
图纸会审纪要内容

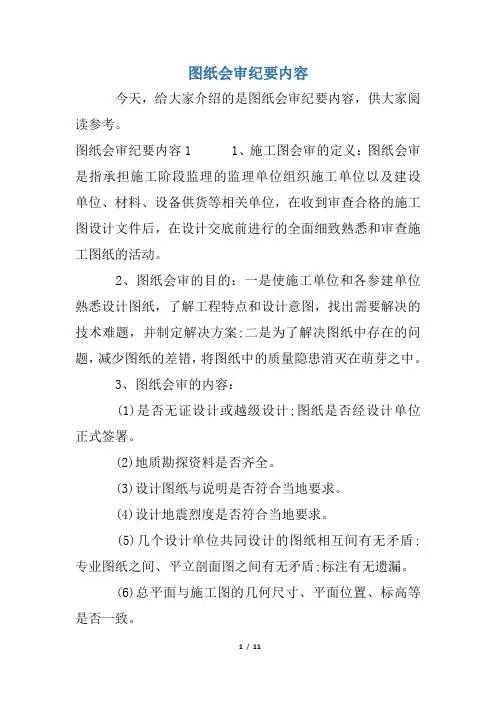

图纸会审纪要内容今天，给大家介绍的是图纸会审纪要内容，供大家阅读参考。
图纸会审纪要内容1 1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案;二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
3、图纸会审的内容：(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否符合当地要求。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册施工单位是否具备。
(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或轻易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
4、会审的程序：图纸会审应开工前进行。
如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
4.1图纸会审的一般程序：业主或监理方主持人发言设计方图纸交底施工方、监理方代表提问题逐条研究形成会审记录文件签字、盖章后生效。
施工图纸自审记录
建 设 单 位
自审时间
年 月 日
工 程 名 称
自审地点
公司四楼会议室
参
加
会
审
人
员
姓 名
职 称
职 务
部 门
助 工
项目经理
项 目 部
工 程 师
公司副经理
总 工 室
工 程 师
施 工 员
项 目 部
助 工
助理施工员Байду номын сангаас
项 目 部
助 工
水电质检员
工 程 部
助 工
土建质检员
工 程 部
工 程 师
项目技术负责人
8、建施7的立面图线条找不到详图。
9、水施5中的PVC管材料规格没有注明。
10、电施3中的暗管规格图纸也没有注明。
11、建施9中“侧立面条砖铺贴”其颜色图纸没有注明。
工 程 部
自审记录：
1、伸缩缝净距是多少没有标明？
2、电梯井的详图整套图均找不到，是否设计遗漏？
3、结施3的KL1配筋图中箍筋不详。
4、建施8与结施12的开间尺寸对不上号。
5、设计说明中的“砖砌体材料均为空心砖”不合理，基础部位应为实心砖。
6、楼面水磨石没有注明其颜色。
7、五层板厚没有具体注明是否与四层板厚相同呢？
