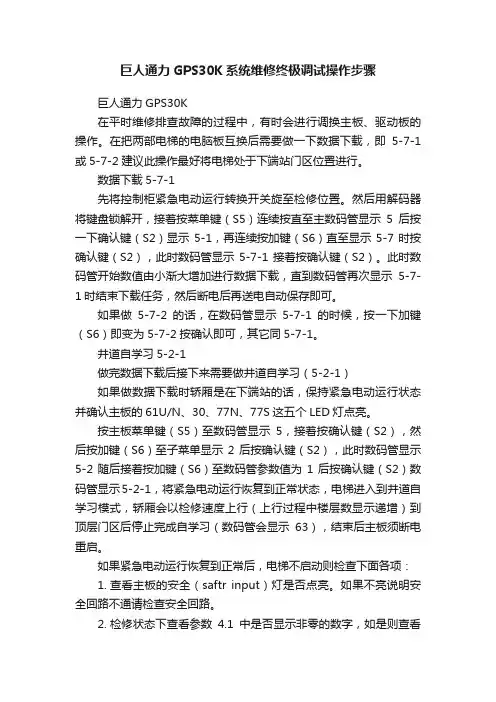

巨人通力GPS30K系统维修终极调试操作步骤

巨人通力GPS30K系统维修终极调试操作步骤

巨人通力GPS30K系统维修终极调试操作步骤巨人通力GPS30K在平时维修排查故障的过程中,有时会进行调换主板、驱动板的操作。

在把两部电梯的电脑板互换后需要做一下数据下载,即5-7-1或5-7-2建议此操作最好将电梯处于下端站门区位置进行。

数据下载5-7-1先将控制柜紧急电动运行转换开关旋至检修位置。

然后用解码器将键盘锁解开,接着按菜单键(S5)连续按直至主数码管显示5后按一下确认键(S2)显示5-1,再连续按加键(S6)直至显示5-7时按确认键(S2),此时数码管显示5-7-1接着按确认键(S2)。

此时数码管开始数值由小渐大增加进行数据下载,直到数码管再次显示5-7-1时结束下载任务,然后断电后再送电自动保存即可。

如果做5-7-2的话,在数码管显示5-7-1的时候,按一下加键(S6)即变为5-7-2按确认即可,其它同5-7-1。

井道自学习5-2-1做完数据下载后接下来需要做井道自学习(5-2-1)如果做数据下载时轿厢是在下端站的话,保持紧急电动运行状态并确认主板的61U/N、30、77N、77S这五个LED灯点亮。

按主板菜单键(S5)至数码管显示5,接着按确认键(S2),然后按加键(S6)至子菜单显示2后按确认键(S2),此时数码管显示5-2随后接着按加键(S6)至数码管参数值为1后按确认键(S2)数码管显示5-2-1,将紧急电动运行恢复到正常状态,电梯进入到井道自学习模式,轿厢会以检修速度上行(上行过程中楼层数显示递增)到顶层门区后停止完成自学习(数码管会显示63),结束后主板须断电重启。

如果紧急电动运行恢复到正常后,电梯不启动则检查下面各项:1.查看主板的安全(saftr input)灯是否点亮。

如果不亮说明安全回路不通请检查安全回路。

2.检修状态下查看参数4.1中是否显示非零的数字,如是则查看对应模式信号的状态是否发生变化(菜单4.1模式见文后附图1)。

3.检查厅轿门信号回路。

确认光幕工作正常(观察主板上的光幕LED灯PHOTOCELL是否为熄灭状态)如果点亮则检查光幕信号回路反馈。

通力电梯更换各电路板后操作

通力电梯更换各电路板后操作

课程描述目录1 LCE井道信号装置的检查 ................................................................................................................ - 3 -杆型探头 ....................................................................................................................................... - 3 -U型感应器 .................................................................................................................................... - 6 -2. LCE 通过参数修改楼层显示 ......................................................................................................... - 9 -操作界面的介绍 ........................................................................................................................... - 9 -修改楼层显示 ............................................................................................................................... - 9 -3 LCE 故障处理 ................................................................................................................................. - 10 -读取故障 ..................................................................................................................................... - 10 -故障处理 ..................................................................................................................................... - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) ...................................................................................... - 10 -LCECPU 板的类型 ....................................................................................................................... - 10 -更换 LCECPU 板 ......................................................................................................................... - 11 -5 LCE 更换除LCECPU板之外的其他部件 ....................................................................................... - 12 -机房部份: LCEADO 板 ............................................................................................................... - 12 -轿厢部份 ..................................................................................................................................... - 16 -6 LCE 修改参数 ................................................................................................................................. - 18 -菜单介绍 ..................................................................................................................................... - 18 -修改参数 ..................................................................................................................................... - 18 -7 LCE D7 D8更换 .............................................................................................................................. - 19 -LCE D7 更换 ............................................................................................................................... - 20 -LCE D8 更换 ............................................................................................................................... - 20 -1 LCE井道信号装置的检查杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸v1.0 可编辑可修改 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示操作界面的介绍修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)拆掉固定螺丝取下旧板.安装新板,安装螺丝固定装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.送电 ,做 5-7-1 做 5-2-1按照功能表设置所有菜单快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件2修改参数参数需要修改时,根据电梯功能表,按照本资料的第部份更改7 LCE D7 D8更换LCE D7 更换当LCE D7 芯片需要升级或损坏时,更换 LCE D7 芯片更换步骤:断电,使用专用拔子,取下LCE D7 芯片安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

通力电梯更换各电路板后的自学习

通力电梯更换各电路板后的自学习

课程描述1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板LCECEB 板更换电子板后做 5-7-16.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时,更换 LCE D7 芯片更换步骤:7.1.1 断电,使用专用拔子,取下LCE D7 芯片7.1.2 安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

通力电梯D8芯片的更换操作

通力电梯D8芯片的更换操作

通力电梯D8芯片的更换操作通力电梯控制系统的LCECPU40电脑板中有一片D8芯片(此芯片为集成电路),这个芯片的型号是bp4011,实际上是一个动态随即存储器,起作用将通力电梯运行时的有关信息及时保存到D8芯片(集成电路)中当D8芯片(集成电路)因为某种原因损坏后,就会导致电梯不能正常运行的故障或某种功能异常。

此时电梯维修人员可以通过更换D8芯片的方法将发生故障的电梯恢复正常运行。

现在和大家分享一下更换此芯片的方法和步骤:在更换D8芯片之前应当将电梯的相关参数事先记录在册,如果在未出故障(由芯片导致的)之前有记录最好。

确认记录的参数无误后,将电梯的供电电源切断,用松闸扳手将电梯的轿厢移动到最顶层维修人员可以进入轿顶的位置(通力无机房,有机房的不适用),维修人员进入轿顶,在井道控制柜的LCECPU40 电脑板上找到有一块比较厚的黑色芯片,在其旁边标注有D8字样,这就是D8芯片(集成电路)。

找到芯片后,用芯片专用拔起器夹住D8芯片,拔起前要看好芯片的安装方向。

将要更换的D8芯片安装到电路板原芯片的插座位置,注意安装方向不要弄错。

安装新芯片时,一定要将D8芯片上的缺口与电路板上原芯片安装插座的缺口方向一致。

检查D8芯片的各引脚全部插入插座插孔后,将供电电源送上,慢车将电梯运行至最底层平层位置,进入5-7-1进行参数下载,做完后进入菜单检查更换芯片后的参数和事先记录的参数是否一致,不一致的应修改一致。

确认无误后,将菜单调至5-2-1做井道学习。

做完学习后再次检查电梯的参数与原记录的参数是否一致,确认无误后将电梯放置快车运行状态,检查层显、按钮点灯、各功能及电梯运行状态均无异常后,更换D8芯片成功并结束。

有机房的电梯可以断电后直接更换,最好将电梯运行至下端站平层位置开始下载注:在更换完D8芯片后主板上的操作键盘功能将不受保护不用通力解码器即可随意操作。

通力电梯更换各电路板后的自学习

通力电梯更换各电路板后的自学习

课程描述目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时,更换 LCE D7 芯片更换步骤:7.1.1 断电,使用专用拔子,取下LCE D7 芯片7.1.2 安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

通力电梯更换各型 电路板后需进行的操作

通力电梯更换各型 电路板后需进行的操作

通力电梯更换各型号电路板后需进行1LCE井道信号装置的检查1.1杆型探头3061:U/N探头77U/N探头杆型探头3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸1.2U型感应器U型感应器由3061:U/N组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:SU型感应器由U型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2LCE通过参数修改楼层显示2.1操作界面的介绍2.2修改楼层显示3LCE故障处理3.1读取故障LCE在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1读取存储的故障E–2–1清除存储的故障3.2故障处理按照LCE操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14LCE更换LCECPU板(除LCECPU561外)4.1LCECPU板的类型LCECPU有三种:LCECPU20LCECPU40LCECPUncLCECPU20LCECPU40用于MINILCECPUnc用于MONO SMONO TRANSYS4.2更换LCECPU板当LCECPU板上的change board红灯点亮及某个功能不能实现,确认电子板问题时,需要更换LCECPU板更换部骤:4.2.1断电拆掉LCECPU板前面的LCECAN板(如果有)拔下所有连接插头,取下带黄色标签的LCECPU D7芯片(因为新板不带芯片)4.2.2拆掉固定螺丝取下旧板.4.2.3安装新板,安装螺丝固定4.2.4装回LCECPU D7芯片,还原所有连接插头,装回LCECAN板.4.2.5送电,做5-7-1做5-2-14.2.6按照功能表设置所有菜单4.2.7快车运行,按功能表检查所有功能是否正常.5LCE更换除LCECPU板之外的其他部件当电子板上的change board红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1机房部份:LCEADO板直接更换,不需要做设定LCEOPT板确认新板上的封插与旧板一致,做5-7-1 LCEREC板直接更换LCEGTW板更换后,做5-7-1LCEGTWO板确保新板上的封插与旧板一致,更换后,作5-7-1 LCECAN板确保新板上的芯片版本与旧板一致5.2轿厢部份LCECCB板更换完电子板后做5-7-1LCECOB板更换电子板后做5-7-1LCECEB板更换电子板后做5-7-16LCE修改参数6.1菜单介绍LCE控制系统共有9个部份的菜单,如下:E故障显示1电梯参数2V3F16es驱动的参数3楼层标志4显示5调试6驱动参数(根据驱动的不同参数不一样)7电梯参数8外部群组参数具体参数见附件26.2修改参数参数需要修改时,根据电梯功能表,按照本资料的第2.2部份更改7LCE D7D8更换7.1LCE D7更换当LCE D7芯片需要升级或损坏时,更换LCE D7芯片更换步骤:7.1.1断电,使用专用拔子,取下LCE D7芯片7.1.2安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

通力电梯更换fcb板流程

通力电梯更换fcb板流程

通力电梯更换fcb板流程以通力电梯更换FCB板流程为标题,下面将详细介绍通力电梯更换FCB板的具体流程。

一、检测和准备工作在更换FCB板之前,首先需要对电梯进行全面的检测,确保电梯的其他部件正常运行。

同时,还需要准备好更换所需的FCB板和相关工具。

二、断电和拆卸在进行更换FCB板之前,必须先切断电梯的电源,确保安全操作。

然后,将电梯的控制箱打开,找到原有的FCB板,并将其拆卸下来。

在拆卸过程中,需要小心操作,避免对其他部件造成损坏。

三、安装新的FCB板拆卸完成后,将新的FCB板安装到控制箱中。

在安装过程中,需要确保FCB板与其他部件连接正确,并且固定牢固。

安装完成后,可以进行下一步操作。

四、接线和测试完成FCB板的安装后,需要根据电梯的接线图,将各个线缆正确连接到FCB板上。

接线完成后,可以重新接通电源,并进行电梯的测试。

测试过程中,需要仔细观察电梯的运行情况,确保新安装的FCB板能够正常工作。

五、调试和调整如果测试过程中出现异常情况,需要对FCB板进行调试和调整。

可以通过检查接线是否正确、参数设置是否准确等方式,进行故障排查和调整。

六、恢复电梯运行经过测试和调试后,如果FCB板正常工作,电梯恢复正常运行。

此时,需要对电梯的其他功能进行检查,确保整个系统的稳定性和安全性。

需要注意的是,更换FCB板是一项复杂的操作,需要由专业的技术人员进行。

在操作过程中,必须严格遵守相关的安全规范,确保人员和设备的安全。

总结起来,通力电梯更换FCB板的流程包括检测和准备工作、断电和拆卸、安装新的FCB板、接线和测试、调试和调整以及恢复电梯运行。

通过严格的操作和测试,确保更换的FCB板能够正常工作,保证电梯的正常运行。

这样的流程能够有效提高电梯的安全性和可靠性,为用户提供更好的使用体验。

通力电梯更换各电路板后操作

通力电梯更换各电路板后操作

通力电梯更换各电路板后操作通力电梯是一种高速、安全、可靠的交通工具,其正常运行离不开各种电路板的支持。

当通力电梯的一些电路板出现故障或需要更换时,操作人员需要按照以下步骤进行操作。

1.现场准备首先,操作人员需要提前准备好必要的工具和材料,包括螺丝刀、电线钳、焊接工具、螺丝、螺母等。

同时,还要确保通力电梯的电源已经关闭,以免操作过程中发生意外。

2.断开电源在更换电路板之前,必须首先断开通力电梯的电源,以确保操作的安全性。

操作人员应按照通力电梯的操作手册或相关说明,找到电源开关,并将其关闭。

3.拆卸旧电路板在断开电源之后,操作人员需要使用螺丝刀等工具将原有的电路板从通力电梯的控制柜中拆卸下来。

在操作过程中,需要小心不要损坏其他部件,避免引发更多的故障。

4.安装新电路板当旧的电路板被成功拆卸下来后,操作人员需要将新的电路板插入到相应的插槽中。

在安装过程中,需要确保电路板与插槽的接触良好,并仔细检查连接线是否牢固。

5.连接电源线在安装完新的电路板后,操作人员需要重新连接电源线。

这部分工作需要小心操作,确保电线的插头正确连接到相应的插座上,并且各个线路之间不要发生短路或接反。

6.检查连接在连接电源线之后,操作人员需要仔细检查各个连接是否正常。

通过目测和触摸等方式,确保所有螺丝已经紧固好,电线也连接稳固,没有松动现象。

7.重新通电当所有的连接都检查无误后,操作人员可以将电源重新接通,并且打开通力电梯的电源开关。

这时,可以观察电梯的显示屏是否正常显示,电梯的控制面板是否能正常操作。

8.功能测试最后,操作人员需要对通力电梯进行功能测试,以确保之前故障的修复是否成功。

测试项目可以包括电梯的上行和下行、楼层指示、开门关门等操作。

如果发现还存在其他故障,需要进行进一步的排查和修复。

总结:通力电梯更换各电路板后的操作过程可以分为准备、断电、拆卸旧电路板、安装新电路板、连接电源线、检查连接、重新通电、功能测试等步骤。

操作人员需要熟悉通力电梯的结构和使用说明,小心操作,确保操作的安全性和准确性。

通力电梯更换各电路板后的自学习

通力电梯更换各电路板后的自学习

通力电梯更换各电路板后的自学习————————————————————————————————作者:————————————————————————————————日期:课程描述课程编号: S2-EL-10-E06课程名称: LCE控制系统课程课程内容: LCE 井道信号装置检查调整更换LCE 通过参数修改楼层显示LCE 故障处理LCE 更换 LCECPU 板(除LCECPU561板) LCE 更换除LCECPU板之外的其他部件LCE 修改参数LCE D7 D8更换课程对象: 入职一年以上的保养员工课程目标: 能够处理 LCE 控制系统出现的故障更换电子板所需设备: 投影仪白板记号笔现场实物推荐课时:更新日:更新人:目录1 LCE井道信号装置的检查 ........................................... - 5 -1.1 杆型探头 ................................................ - 5 -1.2 U型感应器............................................... - 8 -2. LCE 通过参数修改楼层显示....................................... - 11 -2.1 操作界面的介绍 ......................................... - 11 -2.2 修改楼层显示 ........................................... - 11 -3 LCE 故障处理.................................................... - 12 -3.1 读取故障 ............................................... - 12 -3.2 故障处理 ............................................... - 12 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 12 -4.1 LCECPU 板的类型 ........................................ - 12 -4.2 更换 LCECPU 板 ......................................... - 13 -5 LCE 更换除LCECPU板之外的其他部件............................... - 14 -5.1 机房部份: LCEADO 板 .................................... - 14 -5.2 轿厢部份 ............................................... - 17 -6 LCE 修改参数.................................................... - 19 -6.1 菜单介绍 ............................................... - 19 -6.2 修改参数 ............................................... - 19 -7 LCE D7 D8更换 .................................................. - 20 -7.1 LCE D7 更换 ............................................ - 21 -7.2 LCE D8 更换 ............................................ - 21 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 5步骤动作显示注释1 置RDF 开关为ON的位置F1 0021 安全回路断开2 按下菜单按钮 E3 按下菜单按钮 3 按三次4 按ACCEPT按钮3-15 按箭头按钮上3-26 按ACCEPT按钮FLr 17 按箭头按钮上FLr 4 按三次8 按ACCEPT按钮 49 按箭头按钮上 510 按ACCEPT按钮 5 保存11 断电再送电F1 002112 置RDF 开关为OFF的位置电梯回到正常壮态5层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换通力电梯技能培训教材系列S2-EL-10-E06@ 2011 KONE CHN 仅供内部培训 - 21 - 7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时,更换 LCE D7 芯片更换步骤:7.1.1 断电,使用专用拔子,取下LCE D7 芯片7.1.2 安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

通力电梯更换各电路板后的自学习

通力电梯更换各电路板后的自学习

课程描述目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时,更换 LCE D7 芯片更换步骤:7.1.1 断电,使用专用拔子,取下LCE D7 芯片7.1.2 安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

通力电梯芯片更换操作方法

通力电梯芯片更换操作方法

通力电梯芯片更换操作方法通力电梯芯片更换操作方法主要包括以下几个步骤:准备工作、芯片更换、连接测试、安装调试和系统恢复。

下面将逐一介绍这些步骤。

一、准备工作在更换通力电梯芯片之前,需要进行一些准备工作。

首先,需要准备好更换芯片所需的工具和设备,如扳手、螺丝刀、焊接设备等。

其次,需要事先了解要更换的芯片的型号、规格和功能特点,确保选择正确的芯片。

同时,还需要了解电梯的结构和电路连接方式,以便顺利进行更换操作。

二、芯片更换1. 断电:在进行芯片更换之前,必须先切断电梯的电源,以确保安全。

通常可以通过电梯控制箱或者电梯机房的总电源开关来切断电源。

切断电源后,需进行警示标识,以免其他人误操作。

2. 拆卸外壳:使用合适的工具,拆卸电梯控制箱或者电梯机房的外壳,以便于更换芯片。

在拆卸外壳时,需要小心操作,避免损坏其他零部件。

3. 拆卸原芯片:在确定芯片位置后,使用螺丝刀或者其他合适的工具,将原芯片拆卸下来。

在拆卸芯片时,需要注意不要过度用力,避免将其他元件损坏。

4. 清洁和焊接:在拆卸原芯片后,需要使用适当的工具和清洁剂,清洁芯片的焊盘和其他连接部位。

然后,使用焊接设备对焊盘进行焊接,将新芯片焊接到原来的位置上。

5. 固定和连接:在焊接完成后,使用螺丝刀或者其他工具将新芯片固定在原来的位置上。

然后,根据电路连接图,将新芯片与其他相关元件进行连接。

连接时需要注意连接的正确性和接触性。

三、连接测试在更换芯片后,需要进行连接测试,以确保新芯片的正常工作。

首先,重新接通电梯的电源,然后进行电路连接的检查,确保连接是否牢固、正确。

其次,通过电梯控制台进行相关操作,测试电梯的运行和功能是否正常。

在测试过程中,需要仔细观察电梯的运行状态和显示屏的显示内容,同时还需要检查相关传感器和开关的工作情况。

四、安装调试在连接测试通过后,可以进行芯片的安装调试。

首先,将电梯控制箱或者电梯机房的外壳装回原位,并固定好。

然后,重新接通电梯电源,启动电梯控制系统。

通力电梯更换各电路板后的自学习.

通力电梯更换各电路板后的自学习.

课程描述目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器 .................................................. - 6 -2. LCE 通过参数修改楼层显示 ........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 - 3 LCE 故障处理 .................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 - 4 LCE 更换LCECPU 板(除LCECPU561外 .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 - 5 LCE 更换除LCECPU 板之外的其他部件 ............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 - 6 LCE 修改参数 .................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 - 7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统, 根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统, 根据梯速需要加77:S U 型感应器由 U 型的铝板触发每调整一次U 型感应器和U 型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U 型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码, 当前的故障能实时显示, 故障排除后故障码能保存(最多99个, 也可以清除全部故障 E–1 读取存储的故障E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码, 对照故障代码表排除故障. 故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUnc LCECPU20 LCECPU40 用于MINI LCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时, 需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU 板前面的LCECAN 板(如果有拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板, 安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头, 装回LCECAN 板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行, 按功能表检查所有功能是否正常.5 LCE 更换除LCECPU 板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时, 需要更换电子板, 换板后, 要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换, 不需要做设定LCEOPT 板确认新板上的封插与旧板一致, 做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后, 做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后, 作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1通力电梯技能培训教材系列 S2-EL-10-E06 LCECOB 板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-1 @ 2011 KONE CHN - 16 - 仅供内部培训通力电梯技能培训教材系列 S2-EL-10-E06 6 LCE 修改参数 6.1 菜单介绍 LCE 控制系统共有 9 个部份的菜单,如下: E 1 2 3 4 5 6 7 8 故障显示电梯参数 V3F16es 驱动的参数楼层标志显示调试驱动参数(根据驱动的不同参数不一样电梯参数外部群组参数具体参数见附件 2 6.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改 @ 2011 KONE CHN - 17 - 仅供内部培训通力电梯技能培训教材系列 S2-EL-10-E06 7 LCE D7 D8 更换 @ 2011 KONE CHN - 18 - 仅供内部培训通力电梯技能培训教材系列 S2-EL-10-E06 7.1 LCE D7 更换当 LCE D7 芯片需要升级或损坏时,更换 LCE D7 芯片更换步骤:更换步骤: 7.1.1 断电,使用专用拔子,取下 LCE D7 芯片 7.1.2 安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

通力电梯更换各型号电路板后需进行
1LCE井道信号装置的检查

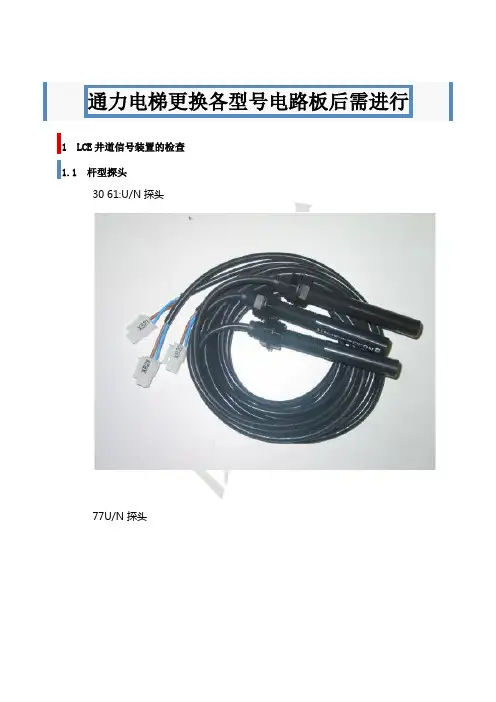

1.1杆型探头
3061:U/N探头
77U/N探头
杆型探头3061:U/N组成电梯的门区平层系统
杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发
每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸
1.2U型感应器
U型感应器由3061:U/N组成电梯的门区平层系统
杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:S
U型感应器由U型的铝板触发
每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1
下面是U型感应器的井道布置图和安装尺寸
2LCE通过参数修改楼层显示2.1操作界面的介绍
2.2修改楼层显示
3LCE故障处理
3.1读取故障
LCE
在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1读取存储的故障E–2–1清除存储的故障
3.2故障处理
按照LCE操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件1
4LCE更换LCECPU板(除LCECPU561外)
4.1LCECPU板的类型
LCECPU有三种:LCECPU20LCECPU40LCECPUnc
LCECPU20LCECPU40用于MINI
LCECPUnc用于MONO SMONO TRANSYS
4.2更换LCECPU板
当LCECPU板上的change board红灯点亮及某个功能不能实现,确认电子板问题时,需要更换LCECPU板
更换部骤:
4.2.1断电拆掉LCECPU板前面的LCECAN板(如果有)拔下所有连接插头,取下带黄色标签的LCECPU D7芯片(因为新板不带芯片)
4.2.2拆掉固定螺丝取下旧板.
4.2.3安装新板,安装螺丝固定
4.2.4装回LCECPU D7芯片,还原所有连接插头,装回LCECAN板.
4.2.5送电,做5-7-1做5-2-1
4.2.6按照功能表设置所有菜单
4.2.7快车运行,按功能表检查所有功能是否正常.
5LCE更换除LCECPU板之外的其他部件
当电子板上的change board红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.
5.1机房部份:LCEADO板
直接更换,不需要做设定
LCEOPT板
确认新板上的封插与旧板一致,做5-7-1 LCEREC板
直接更换
LCEGTW板
更换后,做5-7-1
LCEGTWO板
确保新板上的封插与旧板一致,更换后,作5-7-1 LCECAN板
确保新板上的芯片版本与旧板一致
5.2轿厢部份
LCECCB板
更换完电子板后做5-7-1
LCECOB板
更换电子板后做5-7-1
LCECEB板
更换电子板后做5-7-1
6LCE修改参数
6.1菜单介绍
LCE控制系统共有9个部份的菜单,如下:
E故障显示
1电梯参数
2V3F16es驱动的参数
3楼层标志
4显示
5调试
6驱动参数(根据驱动的不同参数不一样)
7电梯参数
8外部群组参数
具体参数见附件2
6.2修改参数
参数需要修改时,根据电梯功能表,按照本资料的第2.2部份更改7LCE D7D8更换
7.1LCE D7更换
当LCE D7芯片需要升级或损坏时,更换LCE D7芯片
更换步骤:
7.1.1断电,使用专用拔子,取下LCE D7芯片
7.1.2安装新的芯片,芯片的缺口要与电子板上的标记缺口位置一致。

7.1.3做5-7-1做5-2-1
7.1.4根据电梯功能表重新设置菜单
7.1.5快车运行检查电梯功能。

7.2LCE D8更换
当LCE D8芯片损坏时,更换LCE D8芯片
更换步骤:
7.2.1断电拆掉金属面板
7.2.2使用专用拔子取下LCE D8芯片
7.2.3安装新的芯片芯片的缺口要与电子板上的标记缺口位置一致。

7.2.4做5-7-1做5-2-1
7.2.5根据电梯功能表重新设置菜单
7.2.6快车运行检查电梯功能。
