交换机DHCP 中继功能的配置一、 环境当DHCP 客户机和DHCP 服务器不在同一个网段时,由DHCP 中继传递DHCP 报文。

增加DHCP 中继功能的好处是不必为每个网段都设置DHCP 服务器,同一个DHCP 服务器可以为很多个子网的客户机提供网络配置参数,即节约了成本又方便了管理。

这就是DHCP 中继的功能。

二、 拓扑switchA switchB Vlan10DHCP ServerVlan100PC2PC1 三、 实训要求在交换机A交换机A 的端口24连接一台DHCP 服务器,服务器的地址为10.1.157.1/24;交换机A 的端口1连接交换机B 的24口; 交换机B 恢复出场设备,不作任何配置,当成HUB 来用。

DHCP 服务器的地址池中的地址范围为:192.168.1.10/24-192.168.1.100/24.四、 实训步骤第一步:交换机全部恢复出厂设置,创建vlan10和vlan100。

switch(Config)#switch(Config)#vlan 10switch(Config-Vlan10)#switchport interface Ethernet 0/0/1switch(Config-Vlan10)#exitswitch(Config)#vlan 100switch(Config-Vlan100)#switchport interface Ethernet 0/0/24switch(Config-Vlan100)#exit第二步:给交换机设置IP地址。

switch(Config)#interface vlan 10switch(Config-If-Vlan10)#ip address 192.168.1.1 255.255.255.0 switch(Config-If-Vlan10)#no shutdownswitch(Config)#interface vlan 100switch(Config-If-Vlan100)#ip address 10.1.157.100 255.255.255.0 switch(Config-If-Vlan100)#no shutdown第三步:配置DHCP中继switch(Config)#service dhcpswitch(Config)#ip forward-protocol udp bootpsswitch(Config)#interface vlan 10switch(Config-If-Vlan10)#ip helper-address 10.1.157.1switch(Config-If-Vlan10)#exitswitch(Config)#第四步:验证实训。

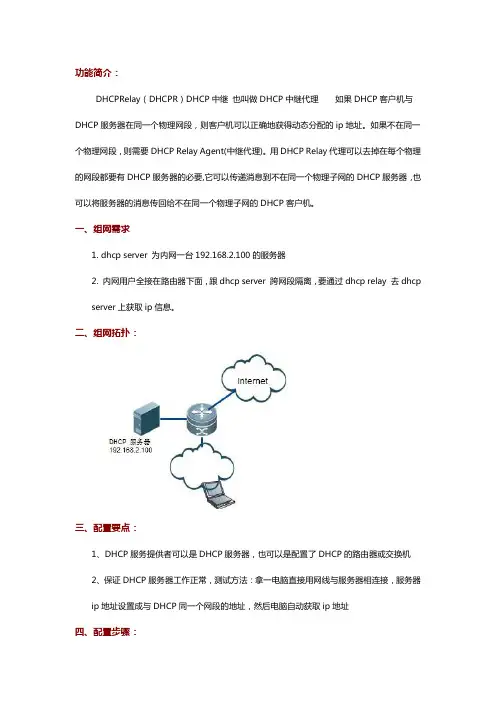

锐捷DHCP中继 案例

锐捷DHCP中继 案例

功能简介:DHCPRelay(DHCPR)DHCP中继也叫做DHCP中继代理如果DHCP客户机与DHCP服务器在同一个物理网段,则客户机可以正确地获得动态分配的ip地址。

如果不在同一个物理网段,则需要DHCP Relay Agent(中继代理)。

用DHCP Relay代理可以去掉在每个物理的网段都要有DHCP服务器的必要,它可以传递消息到不在同一个物理子网的DHCP服务器,也可以将服务器的消息传回给不在同一个物理子网的DHCP客户机。

一、组网需求1. dhcp server 为内网一台192.168.2.100的服务器2. 内网用户全接在路由器下面,跟dhcp server 跨网段隔离,要通过dhcp relay 去dhcpserver上获取ip信息。

二、组网拓扑:三、配置要点:1、DHCP服务提供者可以是DHCP服务器,也可以是配置了DHCP的路由器或交换机2、保证DHCP服务器工作正常,测试方法:拿一电脑直接用网线与服务器相连接,服务器ip地址设置成与DHCP同一个网段的地址,然后电脑自动获取ip地址四、配置步骤:步骤一、开启DHCP服务Ruijie>enableRuijie#configure terminalRuijie(config)#service dhcp ------>开启DHCP功能步骤二、开启DHCP中继Ruijie(config)#ip helper-address 192.168.2.100 ----->指定dhcp的中继地址为192.168.2.100步骤三、检查配置,保存Ruijie(config)#endRuijie#write ------> 确认配置正确,保存配置五、验证效果:电脑采用自动获取的方式测试。

DHCP Relay华为配置

DHCP Relay华为配置

DHCP Relay目录编辑本段DHCP Relay 简介DHCP Relay(DHCPR)DHCP中继也叫做DHCP中继代理如果DHCP客户机与DHCP服务器在同一个物理网段,则客户机可以正确地获得动态分配的ip地址。

如果不在同一个物理网段,则需要DCHP Relay Agent(中继代理)。

用DHCP Relay代理可以去掉在每个物理的网段都要有DHCP服务器的必要,它可以传递消息到不在同一个物理子网的DHCP服务器,也可以将服务器的消息传回给不在同一个物理子网的DHCP客户机。

编辑本段DHCP relay 原理1 当dhcp client 启动并进行dhcp 初始化时,它会在本地网络广播配置请求报文。

2 如果本地网络存在dhcp server,则可以直接进行dhcp 配置,不需要dhcp relay。

3 如果本地网络没有dhcp server,则与本地网络相连的具有dhcprelay 功能的网络设备收到该广播报文后,将进行适当处理并转发给指定的其它网络上的dhcp server。

4 dhcp server 根据dhcp client 提供的信息进行相应的配置,并通过dhcp relay 将配置信息发送给dhcp client,完成对dhcp client 的动态配置。

事实上,从开始到最终完成配置,需要多个这样的交互报文交互过程过程。

1 dhcp relay设备修改dhcp消息中的相应字段,把dhcp的广播包改成单播包,并负责在服务器与客户机之间转换。

2 netcore路由器(2x05)可以作为dhcp relay 代理。

编辑本段DHCP relay 配置S3600系列交换机DHCP Relay的配置一组网需求:在S3600系列交换机上配置DHCP Relay,使下面的用户动态获取相应网段的IP地址。

二组网图:组网图by ma_haobinSwitchA作为DHCP Server,SwitchB使能DHCP Relay功能。

H3C交换机DHCP Relay的配置(DHCP转发)

H3C交换机DHCP Relay的配置(DHCP转发)

H3C交换机DHCP Relay的配置[日期:2007-08-10]来源:作者:[字体:大中小] 一组网需求:在S3600系列交换机上配置DHCP Relay,使下面的用户动态获取相应网段的IP地址。

二组网图:SwitchA作为DHCP Server,SwitchB使能DHCP Relay功能。

三配置步骤:1SwitchA的配置1).全局使能DHCP功能[SwitchA]dhcp enable2).创建DHCP地址池并进入DHCP地址池视图[SwitchA]dhcp server ip-pool h3c3).配置动态分配的IP地址范围[SwitchA-dhcp-pool-h3c]network 192.168.1.0 mask 255.255.255.04).指定所有接口工作在全局地址池模式[SwitchA]dhcp select global all5).创建(进入)VLAN2[SwitchA]vlan 26).将E1/0/1端口加入VLAN2[SwitchA -vlan2]port Ethernet1/0/27).进入VLAN接口2[SwitchA-vlan2]int vlan 28).为VLAN2配置IP地址[SwitchA-Vlan-interface2]ip address 192.168.0.1 255.255.255.0 9).配置路由可达[SwitchA]ip route-static 192.168.1.1 255.255.255.0 192.168.0.2 2SwitchB的配置1).全局使能DHCP功能[SwitchB]dhcp enable2).指定DHCP Server组1所采用的DHCP Server的IP地址[SwitchB]dhcp-server 1 ip 192.168.0.13).配置DHCP Relay到DHCP Server的接口地址[SwitchB]vlan 2[SwitchB-vlan2]port e1/0/2[SwitchB]int vlan 2[SwitchB-Vlan-interface2]ip address 192.168.0.2 255.255.255.0 4).配置DHCP Relay到PC的接口地址[SwitchB]vlan 3[SwitchB-vlan3]port e1/0/3[SwitchB]int vlan 3[SwitchB-Vlan-interface3]ip address 192.168.1.1 255.255.255.0 5).指定VLAN接口归属到DHCP Server组1[SwitchB-Vlan-interface3]dhcp-server 1四配置关键点:1 必须保证路由可达;2 保证动态获得的IP地址在地址池中;3 该案例不仅适用于H3C S3600系列交换机,也适用于H3C S5600、Quidway S3900、Quidw ay S5600系列交换机。

H3C交换机设置DHCP中继

H3C交换机设置DHCP中继

H3C交换机设置DHCP中继H3C交换机设置DHCP中继,配合Linux 服务器为多VLAN提供DHCP地址分配服务最近在单位⽤Linux做了⼀台DHCP服务器,使⽤H3C S7506R交换机做中继,为两个VLAN提供DHCP服务,经过两个⽉的测试效果很好。

在这⾥把服务器和交换机的设置⽅法写出来供有相似需求的朋友参考。

⾸先贴⼀下⽹络拓扑:⼀DHCP服务器设置步骤如下:1)安装好Linux操作系统,我⽤的发⾏版本是CentOS 5.2。

2)设置服务器的⽹络参数如下IP地址:192.168.6.7⼦⽹掩码:255.255.255.0⽹关:192.168.6.254DNS:192.168.6.103)安装DHCP服务CentOS和Red Hat Enterprise Linux等系统默认并不安装DHCP服务。

可以使⽤这个命令来检查系统是否已经安装DHCP服务:rpm –q dhcp如果返回提⽰“package dhcp is not installed”,说明没有安装DHCP服务。

把CentOS安装DVD光盘放⼊光驱,执⾏以下命令:cd /media/CentOS_5.2_Final/CentOSrpm –ivh dhcp-3.0.5-13.el5.i386.rpm系统会安装进度,安装成功后再次执⾏“rpm –q dhcp”命令,系统会返回消息“dhcp-3.0.5-13.el5”,说明DHCP服务已正确安装。

4)把配置⽂件模板复制为dhcpd.confDHCP服务的配置要靠编辑/etc/dhcpd.conf来进⾏。

DHCP服务程序默认没有建⽴dhcpd.conf配置⽂件,但⾃带配置模板,只要稍加修改就可以使⽤。

执⾏“cp /usr/share/doc/dhcp-3.0.5/dhcpd.conf.sample /etc/dhcpd.conf”命令,可以把系统⾃带的配置⽂件模板复制到/etc⽬录并重命名为dhcpd.conf。

DHCP中继实验(cisco)

DHCP中继实验(cisco)

DHCP中继实验(cisco)最近看到大家经常由于DHCP的问题犯愁,为了让大家更明白的了解DHCP并且会配置,特此发这个贴相信大家认证看完对DHCP就会了如指掌1.配置DHCP Server(1)开启DHCP 功能r2(config)#service dhcp(2)配置DHCP 地址池r2(config)#ip dhcp poolccie1 地址池名为ccie1r2(dhcp-config)#network 10.1.1.0 255.255.255.0 可供客户端使用的地址段r2(dhcp-config)#default-router10.1.1.1 网关r2(dhcp-config)#dns-server 10.1.1.1 10.1.1.2 DNSr2(dhcp-config)#lease 1 11 租期为1 天1 小时1 分(默认为一天)r2(config)#ip dhcp poolccie2 地址池名为ccie1r2(dhcp-config)#network 20.1.1.0 255.255.255.0 可供客户端使用的地址段r2(dhcp-config)#default-router20.1.1.1 网关r2(dhcp-config)#dns-server 20.1.1.1 20.1.1.2 DNSr2(dhcp-config)#lease 1 11 租期为1 天1 小时1 分(默认一天)(3)去掉不提供给客户端的地址注:因为某些IP 地址不希望提供给客户端,比如网关地址,所以我们要将这些地址从地址池中移除,这样服务器就不会将这些地址发给客户端使用。

r2(config)#ip dhcp excluded-address10.1.1.1 10.1.1.10 移除10.1.1.1 到10.1.1.10r2(config)#ip dhcp excluded-address网段的地址发给客户,而不会错把20.1.1.0/24 网段的地址发给客户呢。

dhcp及中继代理配置实例

dhcp及中继代理配置实例

思科、华为dhcp及中继代理配置实例一、思科配置实例*****************网络环境:一台3550EMI交换机,划分三个vlan,vlan2 为服务器所在网络,命名为server,IP地址段为192.168.2.0,子网掩码:255.255.255.0,网关:192.168.2.1,域服务器为windows 2000 advance server,同时兼作DNS服务器,IP地址为192.168.2.10。

vlan3为客户机1所在网络,IP地址段为192.168.3. 0,子网掩码:255.255.255.0,网关:192.168.3.1命名为work01vlan4为客户机2所在网络,命名为wo rk02,IP地址段为192.168.4.0,子网掩码:255.255.255.0,网关:192.168.4.13550作DHCP服务器,端口1-8划到VLAN 2,端口9-16划分到VLAN 3,端口17-24划分到VLAN 4DHCP服务器实现功能:各VLAN保留2-10的IP地址不分配置,例如:192.168.2.0的网段,保留192.168.2.2至192.168.2.10的IP地址段不分配.安全要求:VLAN 3和VLAN 4 不允许互相访问,但都可以访问服务器所在的VLAN 2,默认访问控制列表的规则是拒绝所有包。

配置命令及步骤如下:第一步:创建VLANSwitch>enSwitch#Vlan DatabaseSwitch(Vlan)>Vlan 2 Name serverSwitch(Vlan)>Vlan 3 Name work01Switch(vlan)>Vlan 4 Name work02第二步:设置VLAN IP地址Switch#Config TSwitch(Config)>Int Vlan 2Switch(Config-vlan)Ip Address 192.168.2.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 3Switch(Config-vlan)Ip Address 192.168.3.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 4Switch(Config-vlan)Ip Address 192.168.4.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)Exit/*注意:由于此时没有将端口分配置到VLAN2,3,4,所以各VLAN会DOWN掉,待将端口分配到各VLAN后,VLAN 会起来*/第三步:设置端口全局参数Switch(Config)Interface Range Fa 0/1 - 24Switch(Config-if-range)Switchport Mode AccessSwitch(Config-if-range)Spanning-tree Portfast第四步:将端口添加到VLAN2,3,4中/*将端口1-8添加到VLAN 2*/Switch(Config)Interface Range Fa 0/1 - 8Switch(Config-if-range)Switchport Access Vlan 2/*将端口9-16添加到VLAN 3*/Switch(Config)Interface Range Fa 0/9 - 16Switch(Config-if-range)Switchport Access Vlan 3/*将端口17-24添加到VLAN 4*/Switch(Config)Interface Range Fa 0/17 - 24Switch(Config-if-range)Switchport Access Vlan 4Switch(Config-if-range)Exit/*经过这一步后,各VLAN会起来*/第五步:配置3550作为DHCP服务器/*VLAN 2可用地址池和相应参数的配置,有几个VLAN要设几个地址池*/Switch(Config)Ip Dhcp Pool Test01/*设置可分配的子网*/Switch(Config-pool)Network 192.168.2.0 255.255.255.0/*设置DNS服务器*/Switch(Config-pool)Dns-server 192.168.2.10/*设置该子网的网关*/Switch(Config-pool)Default-router 192.168.2.1/*配置VLAN 3所用的地址池和相应参数*/Switch(Config)Ip Dhcp Pool Test02Switch(Config-pool)Network 192.168.3.0 255.255.255.0Switch(Config-pool)Dns-server 192.168.2.10Switch(Config-pool)Default-router 192.168.3.1/*配置VLAN 4所用的地址池和相应参数*/Switch(Config)Ip Dhcp Pool Test03Switch(Config-pool)Network 192.168.4.0 255.255.255.0Switch(Config-pool)Dns-server 192.168.2.10Switch(Config-pool)Default-router 192.168.4.1第六步:设置DHCP保留不分配的地址Switch(Config)Ip Dhcp Excluded-address 192.168.2.2 192.168.2.10Switch(Config)Ip Dhcp Excluded-address 192.168.3.2 192.168.3.10Switch(Config)Ip Dhcp Excluded-address 192.168.4.2 192.168.4.10第七步:启用路由/*路由启用后,各VLAN间主机可互相访问*/Switch(Config)Ip Routing第八步:配置访问控制列表Switch(Config)access-list 103 permit ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255 Switch(Config)access-list 103 permit ip 192.168.3.0 0.0.0.255 192.168.2.0 0.0.0.255 Switch(Config)access-list 103 permit udp any any eq bootpcSwitch(Config)access-list 103 permit udp any any eq tftpSwitch(Config)access-list 103 permit udp any eq bootpc anySwitch(Config)access-list 103 permit udp any eq tftp anySwitch(Config)access-list 104 permit ip 192.168.2.0 0.0.0.255 192.168.4.0 0.0.0.255 Switch(Config)access-list 104 permit ip 192.168.4.0 0.0.0.255 192.168.2.0 0.0.0.255 Switch(Config)access-list 104 permit udp any eq tftp anySwitch(Config)access-list 104 permit udp any eq bootpc anySwitch(Config)access-list 104 permit udp any eq bootpc anySwitch(Config)access-list 104 permit udp any eq tftp any第九步:应用访问控制列表/*将访问控制列表应用到VLAN 3和VLAN 4,VLAN 2不需要*/Switch(Config)Int Vlan 3Switch(Config-vlan)ip access-group 103 outSwitch(Config-vlan)Int Vlan 4Switch(Config-vlan)ip access-group 104 out第十步:结束并保存配置Switch(Config-vlan)EndSwitch#Copy Run Start**********************************************中继配置实例网络环境:一台3550EMI交换机,划分三个vlan,vlan2 为服务器所在网络,命名为server,IP地址段为192.168.2.0,子网掩码:255.255.255.0,网关:192.168.2.1,域服务器为windows 2000 advance server,同时兼作DHCP服务器,DNS服务器,IP地址为192.168.2.10,vlan3为客户机1所在网络,IP地址段为192.168.3.0,子网掩码:255.255.255.0,网关:192.168.3.1命名为work01, vlan4 为客户机2所在网络,命名为work02,IP地址段为192.168.4.0,子网掩码:255.255.255.0,网关:192.168.4.1.3550上端口1-8划到VLAN 2,端口9-16划分到VLAN 3,端口17-24划分到VLAN 4.配置命令及步骤如下:第一步:创建VLAN:Switch>Vlan DatabaseSwitch(Vlan)>Vlan 2 Name serverSwitch(Vlan)>Vlan 3 Name work01Switch(vlan)>Vlan 4 Name work02第二步:启用DHCP中继代理:/*关键一步,若缺少以下两条命令,在VLAN中使用“IP HELPER-ADDRESS DHCP 服务器地址”指定DHCP服务器,客户机仍然不能获得IP地址*/Switch>EnableSwitch#Config tSwitch(Config)Service DhcpSwitch(Config)Ip Dhcp Relay Information Option第三步:设置VLAN IP地址:Switch(Config)>Int Vlan 2Switch(Config-vlan)Ip Address 192.168.2.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 3Switch(Config-vlan)Ip Address 192.168.3.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 4Switch(Config-vlan)Ip Address 192.168.4.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)Exit/*注意:由于此时没有将端口分配置到VLAN2,3,4,所以各VLAN会DOWN掉,待将端口分配到各VLAN后,VLAN会起来*/第四步:设置端口全局参数Switch(Config)Interface Range Fa 0/1 - 24Switch(Config-if-range)Switchport Mode AccessSwitch(Config-if-range)Spanning-tree Portfast第五步:将端口添加到VLAN2,3,4中/*将端口1-8添加到VLAN 2*/Switch(Config)Interface Range Fa 0/1 - 8Switch(Config-if-range)Switchport Access Vlan 2/*将端口9-16添加到VLAN 3*/Switch(Config)Interface Range Fa 0/9 - 16Switch(Config-if-range)Switchport Access Vlan 3/*将端口17-24添加到VLAN 4*/Switch(Config)Interface Range Fa 0/17 - 24Switch(Config-if-range)Switchport Access Vlan 4Switch(Config-if-range)Exit/*经过这一步后,各VLAN会起来*/第六步:在VLAN3和4中设定DHCP服务器地址/*VLAN 2中不须指定DHCP服务器地址*/Switch(Config)Int Vlan 3Switch(Config-vlan)Ip Helper-address 192.168.2.10Switch(Config)Int Vlan 4Switch(Config-vlan)Ip Helper-address 192.168.2.10第七步:启用路由/*路由启用后,各VLAN间主机可互相访问,若需进一步控制访问权限,则需应用到访问控制列表*/Switch(Config)Ip Routing第八步:结束并保存配置Switch(Config-vlan)EndSwitch#Copy Run Start以上测试并获通过,感谢所有给予我帮助的人,感谢TERU,麦子提供的访问控制列表.**************************二、华为配置实例**************************DHCP 服务器典型配置举例常见的DHCP组网方式可分为两类:一种是DHCP服务器和客户端在同一个子网内,直接进行DHCP 报文的交互;另一种是DHCP 服务器和客户端处于不同的子网中,必须通过DHCP 中继代理实现IP 地址的分配。

华为DHCP中继配置

华为DHCP中继配置

配置DHCP中继示例本举例介绍DHCP中继的配置过程。

组网需求如图1,DHCP客户端所在的网段为20.20.20.0/24,而DHCP服务器所在的网段为100.10.10.0/24。

需要通过带DHCP Relay功能的Switch中继DHCP报文,使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

DHCP服务器应当配置一个20.20.20.0/24网段的IP地址池,并且DHCP服务器到20.20.20.0/24网段路由可达。

图1 配置DHCP Relay组网图配置思路DHCP服务器的配置思路如下:1.创建DHCP服务器组并为服务器组添加DHCP服务器2.在VLANIF接口下使能DHCP Relay功能3.为VLANIF接口绑定指定的DHCP服务器组数据准备完成此配置举例,需要准备以下数据:∙DHCP服务器组的组名∙DHCP服务器组中的DHCP服务器IP地址∙启动DHCP Relay功能的接口编号及接口的IP地址操作步骤1.创建DHCP服务器组并为服务器组添加DHCP服务器。

# 创建DHCP服务器组。

<Quidway> system-view[Quidway] dhcp server group dhcpgroup1# 为DHCP服务器组添加DHCP服务器。

[Quidway-dhcp-server-group-dhcpgroup1] dhcp-server 100.10.10.1[Quidway-dhcp-server-group-dhcpgroup1] dhcp-server 100.10.10.2[Quidway-dhcp-server-group-dhcpgroup1] quit2.在VLANIF接口下使能DHCP Relay功能。

# 创建VLAN并将GE1/0/1接口加入到VLAN中。

[Quidway] vlan 100[Quidway-Vlan100] quit[Quidway] interface gigabitethernet 1/0/1[Quidway-GigabitEthernet1/0/1] port link-type access[Quidway-GigabitEthernet1/0/1] port default vlan 100[Quidway-GigabitEthernet1/0/1] quit# 使能全局DHCP功能,并使能VLANIF接口下DHCP Relay功能。

路由器配置——DHCP+DHCP中继服务配置

路由器配置——DHCP+DHCP中继服务配置

路由器配置——DHCP+DHCP中继服务配置⼀、实验⽬的:掌握DHCP服务基本配置及DHCP中继服务配置,实现全⽹互通⼆、拓扑图:三、具体步骤配置:(1)R1路由器配置:Router>enable --进⼊特权模式Router#configure terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1 --修改路由器名为R1R1(config)#interface f0/0 --进⼊端⼝R1(config-if)#ip address 192.168.11.1 255.255.255.0 --为端⼝配置ip地址R1(config-if)#no shutdown --激活端⼝R1(config-if)#interface s0/0/0 --进⼊端⼝R1(config-if)#ip address 192.168.12.1 255.255.255.0 --为端⼝配置ip地址R1(config-if)#clock rate 64000 --设置时钟同步速率R1(config-if)#no shutdown --激活端⼝%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downR1(config-if)#exit --返回上⼀级R1(config)#service dhcp --开启dhcp服务R1(config)#ip dhcp pool 1 --定义地址池R1(dhcp-config)#network 192.168.11.0 255.255.255.0 --DHCP服务器要分配的⽹络和掩码R1(dhcp-config)#default-router 192.168.11.1 --默认⽹关,这个地址要和相应⽹络所连接的路由器的以太⼝地址相同R1(dhcp-config)#exit --返回上⼀级R1(config)#ip dhcp pool 2 --定义地址池R1(dhcp-config)#network 192.168.22.0 255.255.255.0 --DHCP服务器要分配的⽹络和掩码R1(dhcp-config)#default-router 192.168.22.1 --默认⽹关R1(dhcp-config)#exit --返回上⼀级R1(config)#ip dhcp pool 3 --定义地址池R1(dhcp-config)#network 192.168.33.0 255.255.255.0 --DHCP服务器要分配的⽹络和掩码R1(dhcp-config)#default-router 192.168.33.1 --默认⽹关R1(dhcp-config)#exit --返回上⼀级R1(config)#ip dhcp excluded-address 192.168.11.1 --排除的地址段R1(config)#ip dhcp excluded-address 192.168.22.1 --排除的地址段R1(config)#ip dhcp excluded-address 192.168.33.1 --排除的地址段R1(config)#route rip --开启rip协议R1(config-router)#version 2 --版本2R1(config-router)#no auto-summary --关闭路由⾃动汇总R1(config-router)#network 192.168.12.0 --添加直连⽹段到ripR1(config-router)#network 192.168.11.0R1(config-router)#network 192.168.22.0R1(config-router)#network 192.168.33.0R1(config-router)#end --返回特权模式R1#%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up %SYS-5-CONFIG_I: Configured from console by consoleR1#R1#%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up(2)R2路由器配置:Router>enable --进⼊特权模式Router#configure terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R2 --修改路由器名为R2R2(config)#interface f0/0 --进⼊端⼝R2(config-if)#ip address 192.168.22.1 255.255.255.0 --为端⼝配置ip地址R2(config-if)#ip helper-address 192.168.12.1 --配置帮助地址R2(config-if)#no shutdown --激活端⼝R2(config-if)#interface s0/0/0 --进⼊端⼝R2(config-if)#ip address 192.168.12.2 255.255.255.0 --为端⼝配置ip地址R2(config-if)#no shutdown --激活端⼝R2(config-if)#interface s0/0/1 --进⼊端⼝R2(config-if)#ip address 192.168.24.2 255.255.255.0 --为端⼝配置ip地址R2(config-if)#clock rate 64000 --设置时钟同步速率R2(config-if)#no shutdown --激活端⼝%LINK-5-CHANGED: Interface Serial0/0/1, changed state to downR2(config-if)#exit --返回上⼀级R2(config)#route rip --开启rip协议R2(config-router)#version 2 --版本2R2(config-router)#no auto-summary --关闭路由⾃动汇总R2(config-router)#network 192.168.12.0 --添加直连⽹段到ripR2(config-router)#network 192.168.24.0R2(config-router)#network 192.168.22.0R2(config-router)#network% Incomplete command.R2(config-router)#end --返回特权模式%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up %LINK-5-CHANGED: Interface Serial0/0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up%LINK-5-CHANGED: Interface Serial0/0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to up(3)R3路由器配置:Router>enable --进⼊特权模式Router#configure terminal --进⼊全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R3 --修改路由器名为R3R3(config)#interface f0/0 --进⼊端⼝R3(config-if)#ip address 192.168.33.1 255.255.255.0 --为端⼝配置ip地址R3(config-if)#ip helper-address 192.168.12.1 --配置帮助地址R3(config-if)#no shutdown --激活端⼝R3(config-if)#interface S0/0/0 --进⼊端⼝R3(config-if)#ip address 192.168.24.1 255.255.255.0 --为端⼝配置ip地址R3(config-if)#no shutdown --激活端⼝R3(config-if)#exit --返回上⼀级R3(config)#route rip --开启rip协议R3(config-router)#version 2 --版本2R3(config-router)#no auto-summary --关闭⾃动路由汇总R3(config-router)#network 192.168.24.0 --添加直连⽹段到ripR3(config-router)#network 192.168.33.0R3(config-router)#network 192.168.12.0R3(config-router)#end%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up %LINK-5-CHANGED: Interface Serial0/0/0, changed state to upR3#%SYS-5-CONFIG_I: Configured from console by consoleR3#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up四、验证测试:1、打开各台虚拟机的DHCP功能查看是否接收到DHCP服务所分配的地址:(1)PC1(2)PC2(3)PC3分配地址成功2、测试各台主机之间是否互通(1)PC1与PC2(2)PC2与PC3(3)PC3与PC1结果:全⽹互通成功。

华为DHCP relay(中继)配置教程

华为DHCP relay(中继)配置教程

华为DHCP relay(中继)配置教程如果DHCP客户端和DHCP服务器不在同一网段内,需要DHCP中继负责DHCP服务器与DHCP客户端之间的DHCP报文转发,这样可以避免在每个网段部署DHCP服务器,节约成本,方便管理。

DHCP服务器和DHCP客户端之间的DHCP报文中继次数不能超过16次,否则DHCP报文将被丢弃。

设备作为DHCP中继时,如果使能了STP功能,可能会造成地址分配较慢。

STP功能缺省处于使能状态,如果确认不需要使能STP功能,可以执行命令undo stp enable去使能STP功能。

当DHCP客户端与DHCP服务器经过三层设备相连时(不在同一网段),需要DHCP中继设备在中间担当一个代理角色,负责转发DHCP客户端与DHCP 服务器之间的通信。

DHCP中继必须与DHCP客户端所在网段直连,但不一定要与DHCP服务器所在网段直连,但要与DHCP服务器所在网段路由通畅。

DHCP中继模式仅可工作在三层模式的接口,DHCP中继设备必须使能DHCP功能1、使能DHCP功能[Huawei]dhcp en2、配置DHCP中继的轮询功能[Huawei]ip relay address cycle仅当dhcp中继设备向多个DHCP服务器转发报文时才需要配置。

当配置多个DHCP服务器后,DHCP中继默认向所有服务器转发DHCP discover报文,会加重中继设备负担。

使能该功能后,中继设备只会选择一个DHCP服务器转发,如果这个服务器没响应,再向另一个转发。

3、配置中继接口的IP地址[Huawei-GigabitEthernet0/0/2]ip address 10.1.1.2 24IP地址必须为DHCP地址池配置的网关地址;中继接口必须为与客户端在同一网段4、启动接口的DHCP中继功能[Huawei-GigabitEthernet0/0/1]dhcp select relay子接口工作在DHCP中继模式时,需要在子接口上配置arp broadcast enable命令,使能终结子接口的ARP广播功能。

H3C交换机dhcp中继配置案例

H3C交换机dhcp中继配置案例

如图所示,需求如下:1、所有交换机互联端口均为trunk口,并允许所有VLAN通过2、客户端需要从dhcp服务器获取地址,但网关不在dhcp服务器上,网关在右侧交换机,dhcp服务器交换机只有一个管理地址110.189.70.113、模拟客户端交换机启用SVI接口VLAN 110,并且配置地址时允许自动获取DHCP服务器配置:interface Vlan-interface70ip address 10.189.70.11 255.255.255.0#dhcp enablevlan 70vlan 110#dhcp server ip-pool vlan110gateway-list 10.189.74.1network 10.189.74.0 mask 255.255.254.0#interface GigabitEthernet1/0/1port link-mode bridgeport link-type trunkport trunk permit vlan allinterface GigabitEthernet1/0/2port link-mode bridgeport link-type trunkport trunk permit vlan all网关中继配置:System-view#dhcp enable#vlan 70#vlan 110#interface Vlan-interface70ip address 10.189.70.1 255.255.255.0 #interface Vlan-interface110ip address 10.189.74.1 255.255.254.0 dhcp select relaydhcp relay server-address 10.189.70.11 #interface GigabitEthernet1/0/1port link-mode bridgeport link-type trunkport trunk permit vlan all客户端配置:System-view##vlan 110#interface Vlan-interface110ip address dhcp-alloc#interface GigabitEthernet1/0/1port link-mode bridgeport link-type trunkport trunk permit vlan all验证配置[SW3]display ip int briefVlan110 up up 10.189.74.2 -- #[SW3]display dhcp client verboseVlan-interface110 DHCP client information:Current state: BOUNDAllocated IP: 10.189.74.2 255.255.254.0Allocated lease: 86400 seconds, T1: 40460 seconds, T2: 75600 seconds Lease from Aug 17 09:44:08 2022 to Aug 18 09:44:08 2022 DHCP server: 10.189.70.11Transaction ID: 0x10261807Default router: 10.189.74.1Client ID type: ascii(type value=00)Client ID value: 60dd.c839.0302-Vlan110Client ID (with type) hex: 0036-3064-642e-6338-3339-2e30-3330-322d-566c-616e-3131-30T1 will timeout in 0 days 10 hours 47 minutes 56 seconds。

DHCP中继实验配置(详细解答)

DHCP中继实验配置(详细解答)

DHCP中继一、实验设备两个路由器,两台交换机和4台电脑,三台服务器。

二、实验要求所谓DHCP中继,即是跨网段为主机分配IP地址等配置,DHCP Server与DHCP Client处于不同的网段,这时就需要DHCP Relay。

实验环境说明:由于模拟的服务器只能提供一个地址池,因此我使用两个DHCP服务器,分别创建DHCP地址池:192.168.3.0/24(服务器IP:192.168.1.2)及192.168.4.0/24(服务器IP:192.168.1.4)。

PC0和PC1由192.168.1.2服务器分配地址;PC2和PC3由192.168.1.4分配地址。

另外配置了一个DNS服务器192.168.1.3。

以上是DHCP服务器server0的配置,其中default Gateway是192.168.3.1表示要让客户机获得的网关地址,这里不是server0自己的网关,所以千万不要写192.168.1.1。

start ipaddress:192.168.3.2,写192.168.3.0也对,主要是3.1已经分配给接口了。

Maximum number of users:10,这边默认是0,0表示一个都不分配,这边有2台电脑,随便填个大于1的整数就可以了。

修改好之后一点不要忘记点击“SAVE”,如果原来没有就点击“ADD”。

DHCP server2的配置类似,这里省略。

DNS服务器的配置如下,添加A记录,name的名字格式如图,要有后缀,如.com。

图三DNS服务器三、实验步骤1、Router1的配置Router(config)#int f0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#int s0/0/1Router(config-if)#ip add 192.168.2.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#route eigrp 10Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.02、Router0的配置Router(config)#int f0/1Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#ip helper-address 192.168.1.2\\配置DHCP中继代理,DHCP服务器是192.168.1.2 Router(config-if)#no shutRouter(config-if)#int f0/0Router(config-if)#ip add 192.168.4.1 255.255.255.0Router(config-if)#ip helper-address 192.168.1.4\\配置DHCP中继代理,DHCP服务器是192.168.1.4Router(config-if)#no shutRouter(config-if)#int s0/0/0Router(config-if)#ip add 192.168.2.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutRouter(config-if)#exitRouter(config)#router eigrp 10Router(config-router)#network 192.168.3.0Router(config-router)#network 192.168.4.0Router(config-router)#network 192.168.2.03、DHCP Client测试下图是PC0动态获取IP地址。

DHCPRelay配置

DHCPRelay配置

1. 24DHCP Relay配置1. 24.1概述1. 24.1.1理解DHCPDHCP协议被广泛用来动态分配可重用的网络资源,如IP地址。

DHCP Client发出DHCP DISCOVER广播报文给DHCP Server。

DHCP Server收到后DHCP DISCOVER报文后,根据一定的策略来给Client分配资源,如IP地址,发出DHCP OFFER报文。

DHCP Client收到DHCP OFFER报文后,验证资源是否可用。

如果资源可用发送DHCP REQUEST报文;如果不可用,重新发送DHCP DISCOVER报文。

服务器收到DHCP REQUEST报文,验证IP地址资源(或其他有限资源)是否可以分配,如果可以分配,则发送DHCP ACK报文;如果不可分配,则发送DHCPNAK报文。

DHCP Client收到DHCP ACK报文,就开始使用服务器分配的资源;如果收到DHCP NAK,则可能重新发送DHCP DISCOVER报文再次请求另一个IP地址。

2. 24.1.2理解DHCP中继代理(DHCP Relay Agent)DHCP请求报文的目的IP地址为255.255.255.255,这种类型报文的转发局限于子网内,不会被设备转发。

为了实现跨网段的动态IP分配,DHCP Relay Agent就产生了。

它把收到的DHCP 请求报文封装成IP单播报文转发给DHCP Server,同时,把收到的DHCP响应报文转发给DHCP Client。

这样DHCP Relay Agent就相当于一个转发站,负责沟通位于不同网段的DHCP Client和DHCP Server。

这样就实现了只要安装一个DHCP Server就可对所有网段的动态IP管理,即Client—Relay Agent—Server模式的DHCP动态IP管理。

图1VLAN 10和VLAN 20分别对应10.0.0.1/16和20.0.0.1/16的网络,而DHCP Server在30.0.0.1/16的网络上,30.0.0.2的DHCP Server要对10.0.0.1/16和20.0.0.1/16的网络进行动态IP管理,只要在作为网关的设备上打开DHCP Relay Agent,并指定DHCP Server IP为30.0.0.2就可以了3. 24.1.3理解DHCP Relay Agent Information(option 82)根据RFC3046的定义,中继设备进行DHCP relay时,可以通过添加一个option的方式来详细的标明DHCP client的一些网络信息,从而使服务器可以根据更精确的信息给用户分配不同权限的IP,根据RFC3046的定义,所使用option选项的选项号为82,故也被称作option82,该option可以继续分解成多个子选项,现阶段经常使用的子选项有Circuit ID和Remote ID。

DHCP中继(DHCP Relay)配置实例

DHCP中继(DHCP Relay)配置实例

DHCP中继(DHCP Relay)配置实例配置实例文章出处:整理早期的DHCP协议只适用于DHCP客户端和服务器处于同一个网段内的情况,不能跨网段。

因此,为进行动态主机配置,需要在每个网段置一个DHCP服务器,这显然是很不经济的。

DHCP中继(DHCP Relay)功能的引入解决了这一难题:客户端可以通过DHCP 中继与其他网段的DHCP服务器通信,最终取得合法的IP地址。

这样,多个网段的DHCP 客户端可以使用同一个DHCP服务器,既节省了成本,又便于进行集中管理。

一般来说,DHCP中继既可以是主机,也可以是路由器,只要在设备上启动DHCP中继代理的服务程序即可。

DHCP Relay工作原理如下:1、当DHCP Client启动并进行DHCP初始化时,它会在本地网络广播配置请求报文。

2、如果本地网络存在DHCP Server,则可以直接进行DHCP配置,不需要DHCP Relay。

3、如果本地网络没有DHCP Server,则与本地网络相连的具有DHCP Relay功能的网络设备收到该广播报文后,将进行适当处理并转发给指定的其它网络上的DHCP Server。

4、DHCP Server根据DHCP Client提供的信息进行相应的配置,并通过DHCP Relay将配置信息发送给DHCP Client,完成对DHCP Client的动态配置。

事实上,从开始配置到最终完成配置,可能存在多次这样的交互过程。

下面为大家介绍一个在华为路由器上实现DHCP中继的配置实例。

一、组网需求如下图,DHCP客户端所在的网段为10.100.0.0/16,而DHCP服务器所在的网段为202.40.0.0/16。

需要通过带DHCP中继功能的路由设备中继DHCP报文,使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

DHCP服务器应当配置一个10.100.0.0/16网段的IP地址池,DNS服务器地址为10.100.1.2/16,NetBIOS服务器地址10.100.1.3/16,出口网关地址10.100.1.4,并且DHCP服务器上应当配置有到10.100.0.0/16网段的路由。

DHCP中继实验

DHCP中继实验
DHCPserver(dhcp-config)#exit
DHCPserver(config)#ip dhcp pool vlan_3
DHCPserver(dhcp-config)#network10.1.3.0 /24
DHCPserver(dhcp-config)#default-router10.1.3.1
Ethernet0/3 unassigned YES unset administratively down down
Loopback03.3.3.3 YES manual up up
DHCPserver#
三、测试一下DHCPserver与SW1间的连通性:
SW1#ping10.1.4.1
Type escape sequence to abort.
DHCPserver#
四、对PC1和PC2进行配置:
对PC1:
PC1#config t
Enter configuration commands, one per line. End with CNTL/Z.
PC1(config)#no ip routing
PC1(config)#int f0/0
PC1(config-if)#duplex full
SW1(config-if)#ip helper-address10.1.4.1//设置helper-address
SW1(config-if)#int vlan 3
SW1(config-if)#ip helper-address1ห้องสมุดไป่ตู้.1.4.1
SW1(config-if)#end
*Mar 1 01:13:06.119: %SYS-5-CONFIG_I: Configured from console by console

DHCP配置实例

DHCP配置实例

DHCP配置实例某公司局域网有192.168.1.0/24和192.168.2.0/24这两个子网。

现要配置一台DHCP服务器为这两个网段提供IP地址的动态分配服务。

但是连接这两个子网的路由器不具备DHCP中继功能,所以,就要在内网配置一台DHCP服务器和一台DHCP中继服务器。

DHCP 中继服务器要有两块网卡,一块网卡连接192.168.1.0/24段,另一块网卡连接192.168.2.0/24段。

DHCP中继服务器网卡Eth0的IP地址是192.168.1.250/24;Eth1的IP地址是192.168.2.250/24。

DHCP服务器的IP地址是192.168.1.251/24。

1. 需求①192.168.1.0/24段用于动态分配IP地址的范围是192.168.1.100--192.168.1.200,默认网关是192.168.1.1/24。

②192.168.2.0/24段用于动态分配IP地址的范围是192.168.2.100--192.168.2.140和192.168.2.160—192.168.2.200,默认网关是192.168.2.1/24。

③192.168.1.100这个IP需要固定分配给MAC地址为00:00:EC:WR:TY:3R的电脑。

④192.168.1.101这个IP需要固定分配给MAC地址为00:AD:CE:45:2F:2C的电脑。

⑤192.168.2.100这个IP需要固定分配给MAC地址为00:AE:35:ER:42:68的电脑。

2. 基本网络拓扑结构3. 配置服务器网卡①配置DHCP服务器网卡vi /etc/sysconfig/network-scripts/ifcfg-eth0注:DHCP服务器的网关一定要指定,不然PC2在获取IP时,DHCP服务器日志一直会报网络不可达的错误,并且PC2获取不到IP。

②配置DHCP中继代理服务器网卡vi /etc/sysconfig/network-scripts/ifcfg-eth0vi /etc/sysconfig/network-scripts/ifcfg-eth14. 安装DHCP软件包DHCP服务器和DHCP中继代理服务器都需要安装DHCP软件包。

DHCP三种常用配置案例

DHCP三种常用配置案例

1同网段内配置基于全局地址池的DHCP服务器示例客户端和DHCP服务器在同一网段,配置基于全局地址池的DHCP服务器给客户端分配IP地址的过程。

组网需求某公司有两个处于同一网络内的办公室,为了节省网络资源,两个办公室内的PC机由一台交换机作为服务器统一分配IP地址。

如图1所示,SwitchA应用为DHCP服务器,SwitchB和SwitchC为用户接入交换机。

可在SwitchA 上配置基于全局的地址池和接口的地址池,下面以全局地址池为例配置SwitchA为同一网段中的客户端动态分配IP地址。

地址池网段10.1.1.0/24分为两个网段:10.1.1.0/25和10.1.1.128/25。

DHCP服务器两个VLANIF接口的IP地址分别为10.1.1.1/25和10.1.1.129/25。

网段10.1.1.0/25内的PC机数量比较少且较位置固定,地址租用期限配置为10天,DNS地址为10.1.1.2,无NetBIOS地址,出口网关地址为10.1.1.126。

网段10.1.1.128/25内的PC机数量较多但经常外借,地址租用期限配置为2天,DNS地址为10.1.1.2,NetBIOS地址为10.1.1.4,出口网关地址为10.1.1.254。

图1 配置基于全局地址池的DHCP服务器组网图配置思路DHCP服务器的配置思路如下:1.启动公司网络内SwitchA的DHCP服务器功能。

2.在Switch上创建地址池并配置地址池的相关属性,如地址池范围、出口网关、NetBIOS地址、地址租用期限等,准备提供给客户端。

3.配置VLANIF接口下本地DHCP服务器的地址分配方式,DHCP服务器从全局地址池中给客户端分配IP地址。

数据准备要完成此配置举例,需要准备以下数据:SwitchA上全局地址池编号及范围说明:以下配置均在SwitchA上进行。

操作步骤1.启动DHCP服务。

2.<Quidway> system-view[Quidway] dhcp enable3.创建地址池并配置相关属性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

DHCP中继(DHCP Relay)配置实例
配置实例
文章出处:整理
早期的DHCP协议只适用于DHCP客户端和服务器处于同一个网段内的情况,不能跨网段。

因此,为进行动态主机配置,需要在每个网段置一个DHCP服务器,这显然是很不经济的。

DHCP中继(DHCP Relay)功能的引入解决了这一难题:客户端可以通过DHCP 中继与其他网段的DHCP服务器通信,最终取得合法的IP地址。

这样,多个网段的DHCP 客户端可以使用同一个DHCP服务器,既节省了成本,又便于进行集中管理。

一般来说,DHCP中继既可以是主机,也可以是路由器,只要在设备上启动DHCP中继代理的服务程序即可。

DHCP Relay工作原理如下:
1、当DHCP Client启动并进行DHCP初始化时,它会在本地网络广播配置请求报文。

2、如果本地网络存在DHCP Server,则可以直接进行DHCP配置,不需要DHCP Relay。

3、如果本地网络没有DHCP Server,则与本地网络相连的具有DHCP Relay功能的网络设备收到该广播报文后,将进行适当处理并转发给指定的其它网络上的DHCP Server。

4、DHCP Server根据DHCP Client提供的信息进行相应的配置,并通过DHCP Relay将配置信息发送给DHCP Client,完成对DHCP Client的动态配置。

事实上,从开始配置到最终完成配置,可能存在多次这样的交互过程。

下面为大家介绍一个在华为路由器上实现DHCP中继的配置实例。

一、组网需求
如下图,DHCP客户端所在的网段为10.100.0.0/16,而DHCP服务器所在的网段为202.40.0.0/16。

需要通过带DHCP中继功能的路由设备中继DHCP报文,使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

DHCP服务器应当配置一个10.100.0.0/16网段的IP地址池,DNS服务器地址为
10.100.1.2/16,NetBIOS服务器地址10.100.1.3/16,出口网关地址10.100.1.4,并且DHCP服务器上应当配置有到10.100.0.0/16网段的路由。

二、配置思路
DHCP服务器的配置思路如下:
1、开启DHCP中继服务器RouterA的DHCP功能
2、配置要实现DHCP中继功能的接口POS2/0/0
3、在接口GE1/0/0配置IP中继地址并开启接口的DHCP中继功能
4、配置DHCP服务器RouterB到RouterA的接口GE1/0/0的路由
5、开启RouterB的DHCP功能
6、配置RouterB的接口POS1/0/0下的客户端从全局地址池中获取IP地址
7、在RouterB上配置全局地址池
三、配置步骤
1、在DHCP中继上进行配置
# 开启DHCP服务。

<Quidway> system-view
[Quidway] sysname RouterA
[RouterA] dhcp enable
# 配置接口POS2/0/0接口地址。

[RouterA] interface pos 2/0/0
[RouterA-Pos2/0/0] ip address 202.40.1.1 255.255.0.0
[RouterA-Pos2/0/0] undo shutdown
[RouterA-Pos2/0/0] quit
# 进入要实现DHCP中继功能的接口,为其配置IP地址、子网掩码和DHCP中继地址。

[RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ip address 10.100.1.1 255.255.0.0
[RouterA-GigabitEthernet1/0/0] ip relay address 202.40.1.2
[RouterA-GigabitEthernet1/0/0] dhcp select relay
[RouterA-GigabitEthernet1/0/0] undo shutdown
[RouterA-GigabitEthernet1/0/0] quit
2、在DHCP服务器上进行配置
# 配置RouterB到RouterA与客户端相连接口GE1/0/0的路由。

<Quidway> system-view
[Quidway] sysname RouterB
[RouterB] ip route-static 10.100.0.0 255.255.0.0 202.40.1.1
# 启动DHCP服务。

[RouterB] dhcp enable
# 配置接口POS1/0/0下的客户端从全局地址池中获取IP地址。

[RouterB] interface pos 1/0/0
[RouterB-Pos1/0/0] ip address 202.40.1.2 255.255.0.0
[RouterB-Pos1/0/0] dhcp select global
[RouterB-Pos1/0/0] undo shutdown
[RouterB-Pos1/0/0] quit
# 配置不参与自动分配的IP地址(包括DNS服务器地址、NetBIOS和出口网关地址)。

[RouterB] dhcp server forbidden-ip 10.100.1.2
[RouterB] dhcp server forbidden-ip 10.100.1.3
[RouterB] dhcp server forbidden-ip 10.100.1.4
# 配置DHCP地址池1属性(地址池范围、域名、出口网关、DNS地址、地址租用期)。

[RouterB] dhcp server ip-pool 1
[RouterB-dhcp-1] network 10.100.0.0 mask 255.255.0.0
[RouterB-dhcp-1] domain-name
[RouterB-dhcp-1] dns-list 10.100.1.2
[RouterB-dhcp-1] nbns-list 10.100.1.3
[RouterB-dhcp-1] gateway-list 10.100.1.4
[RouterB-dhcp-1] expired day 10 hour 12
[RouterB-dhcp-1] quit
3、验证配置结果
在DHCP服务器上使用display dhcp server tree命令用来查看DHCP地址池的树状结构信息,其中包括配置的DNS服务、地址租用期限、Option参数等信息。

[RouterB] display dhcp server tree all
Global pool:
Pool name: 1
network 10.100.0.0 mask 255.255.0.0
gateway-list 10.100.1.4
dns-list 10.100.1.2
domain-name
nbns-list 10.100.1.3
expired day 10 hour 12 minute 0
在DHCP中继上,使用display dhcp relay address命令用来查看接口的DHCP中继地址配置情况。

[RouterA] display dhcp relay address all
** GigabitEthernet1/0/0 DHCP Relay Address **
Relay Address [0] : 202.40.1.2
四、配置文件
1、RouterA的配置文件
#
sysname RouterA
#
interface GigabitEthernet1/0/0
undo shutdown
ip address 10.100.1.1 255.255.0.0
ip relay address 202.40.1.2
dhcp select relay
#
interface Pos 2/0/0
link-protocol ppp
undo shutdown
ip address 202.40.1.1 255.255.0.0
#
return
2、RouterB的配置文件
#
sysname RouterB
#
dhcp server ip-pool 1
network 10.100.0.0 mask 255.255.0.0
gateway-list 10.100.1.4
dns-list 10.100.1.2
domain-name
nbns-list 10.100.1.3
expired day 10 hour 12
#
interface Pos 1/0/0
link-protocol ppp
undo shutdown
ip address 202.40.1.2 255.255.0.0
#
dhcp server forbidden-ip 10.100.1.2
dhcp server forbidden-ip 10.100.1.3
dhcp server forbidden-ip 10.100.1.4
#
ip route-static 10.100.0.0 255.255.0.0 202.40.1.1 #
return。
