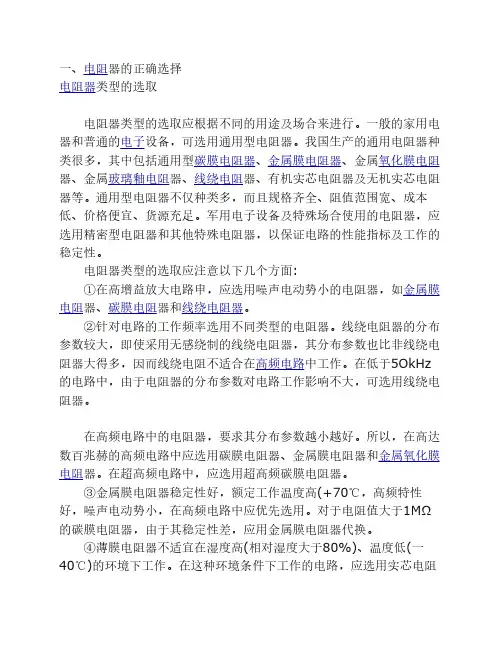

一、电阻器的正确选择电阻器类型的选取 电阻器类型的选取应根据不同的用途及场合来进行。
一般的家用电器和普通的电子设备,可选用通用型电阻器。
我国生产的通用电阻器种类很多,其中包括通用型碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、金属玻璃釉电阻器、线绕电阻器、有机实芯电阻器及无机实芯电阻器等。
通用型电阻器不仅种类多,而且规格齐全、阻值范围宽、成本低、价格便宜、货源充足。
军用电子设备及特殊场合使用的电阻器,应选用精密型电阻器和其他特殊电阻器,以保证电路的性能指标及工作的稳定性。
电阻器类型的选取应注意以下几个方面: ①在高增益放大电路申,应选用噪声电动势小的电阻器,如金属膜电阻器、碳膜电阻器和线绕电阻器。
②针对电路的工作频率选用不同类型的电阻器。
线绕电阻器的分布参数较大,即使采用无感绕制的线绕电阻器,其分布参数也比非线绕电阻器大得多,因而线绕电阻不适合在高频电路中工作。
在低于5OkHz 的电路中,由于电阻器的分布参数对电路工作影响不大,可选用线绕电阻器。
在高频电路中的电阻器,要求其分布参数越小越好。
所以,在高达数百兆赫的高频电路中应选用碳膜电阻器、金属膜电阻器和金属氧化膜电阻器。
在超高频电路中,应选用超高频碳膜电阻器。
③金属膜电阻器稳定性好,额定工作温度高(+70℃,高频特性好,噪声电动势小,在高频电路中应优先选用。
对于电阻值大于1MΩ的碳膜电阻器,由于其稳定性差,应用金属膜电阻器代换。
④薄膜电阻器不适宜在湿度高(相对湿度大于80%)、温度低(一40℃)的环境下工作。
在这种环境条件下工作的电路,应选用实芯电阻器或玻璃釉电阻器。
⑤对于要求耐热性较好和过负荷能力较强的低阻值电阻器,应选用氧化膜电阻器。
⑥对于要求耐高压及高阻值的电阻器,应选用合成膜电阻器或玻璃釉电阻器。
⑦对于要求耗散功率大、阻值不高、工作频率不高,而精度要求较高的电阻器,应选用线绕电阻器。
⑧同一类型的电阻器,在电阻值相同时,功率越大,则高频特性越差。
交流电串联电阻选型
交流电串联电阻选型电阻选型需要注意的参数,主要参数是以下四个:(1)阻值;(2)封装;(3)功耗;(4)精度。
电阻选型技巧:1、确定电阻安装方式大部分选择贴片电阻。
2、确定电阻阻值(1)根据电路计算取值可以根据分压电路、反馈电路、取样电路等,计算出阻值。
如果计算出来的阻值不是常见的阻值,那就可以通过电阻串联或者并联来得到我们想要的阻值。
(2)根据电阻数据手册取值设计电路的应该都知道,必不可少的就是各类数据手册,也就是datasheet,大家可以参考手册上的具体应用电路,按照上面的建议取值。
(3)根据积累的经验取值比如上拉电阻,阻值通常是1k、4.7K、10K、100K等。
阻值越小,上拉和下拉都会越强,大家可以根据自己电路的设计合理选择电阻。
3、选择封装和功耗电阻功耗:可以根据电阻功耗公式计算,P=W/t=UI=I²R=(U²)/R,大家可以选择对应的公式进行计算。
电阻封装:要综合考虑功耗、PCB尺寸、生产工艺等因素,必须要合理选择封装,比较常见的封装有0201、0402、0603、0805、1206、1812等。
4、选择电阻精度电阻精度需要综合考虑电路性能、成本、采购方便性等因素综合考虑,例如在电压反馈电路、取样电路中,要求1%精度,其他的默认为5%精度。
常规的精度为5%、1%、0.1%、10%、15%,一般情况下精度越高价格越贵。
5、考虑成本和采购风险采购风险:就需要注意到有的型号是不是会停产、或者比较难买的型号,如果有5个1%精度10K的电阻,有3个5%精度的10K电阻,而产品对成本又没有过高的要求,可以统一使用1%精度的,减少物料采购的种类,也方便贴片。
成本:不同的封装方式价格会不同,不同的精度价格也不同,10%比5%精度更便宜,在满足要求的情况下,尽量选择低成本的。
6、PCB尺寸板子选择的越小,那封装也尽量选择小的,例如PCB尺寸比较小时,可以选择可以选择0402,PCB尺寸适中,可以选择0603,这样对工艺要求低一点。
电路设计中电阻选型参考
电路设计中电阻如何选型呢?电阻在电子产品中是最常用的器件之一,基本上只要是电子产品,内部就会存在电阻。
电阻可以在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路;在电源电路或控制电路中用作取样电阻;在半导体管电路中用作偏置电阻确定工作点;使用特殊性质的电阻如压敏电阻、热敏电阻实现防浪涌电压、抑制冲击电流,实现过温保护等等。
电阻是最普通的器件,同时也是电路中不可或缺的器件,选好用好电阻对产品的稳定运行及使用可靠性是至关重要的。
电阻的种类很多,普通常用的电阻有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等;特殊电阻有压敏电阻、热敏电阻、光敏电阻等。
不同类型电阻其特性参数都有一定的差异,在电路使用时需要考虑的点也不一样。
对于刚接触电路设计的工程师来说很可能会忽略电阻的某些特殊的参数,导致产品的稳定性和可靠性得不到保证。
正确的理解电阻各个参数及选型的注意事项,且全面的理解电阻在电路中起到的真正作用,才能够从底层最基本的电路设计上保证产品的优质性。
1电阻的基本参数:新接触硬件电路设计的工程师,可能对电阻的第一印象就是物理书上描述的导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。
主要关注的参数为1)、标称阻值:电阻器上面所标示的阻值;2)、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
而在电路的设计上,只关注这两个参数是不够的,还有两个重要的参数必须要在设计当中引起重视:额定功率和耐受电压值,这两个参数对整个系统的可靠性影响非常大。
如电路中流过电阻的电流为100mA,阻值为100Ω,那么在电阻上的功率消耗为1W,选择常用的贴片电阻,如封装为0805或1206等是不合适的,会因电阻额定功率小而出现问题。
因此,选择电阻的额定功率要满足在1W以上(电路设计选择电阻的功率余量一般在2倍以上),否则电阻上消耗的功率会使电阻过热而失效。
关于热电阻的选型
关于热电阻的选型什么是热电阻?热电阻是一种用于测量温度的传感器,其工作原理基于材料的电阻随温度的变化而变化。
一般情况下,热电阻分为两种类型:铂电阻和镍电阻。
其中,铂电阻的温度系数较低,其精度高,稳定性好,价格较贵;而镍电阻的温度系数较高,价格较为便宜,但其精确度和稳定性较差。
如何选择合适的热电阻?当我们需要对一些温度敏感的设备进行监测和控制时,就需要选择合适的热电阻作为温度传感器。
以下是一些影响热电阻选型的因素:1. 测量温度范围在选择热电阻时,首先需要考虑的是温度范围。
不同的热电阻适用于不同的温度范围,例如铂电阻适用于-200°C至850°C范围内测量,而镍电阻则适用于-50°C至250°C内测量。
因此,选择时需要根据实际应用需求选取合适的测量范围。
2. 精度要求精度是热电阻选型时需要考虑的重要因素。
不同的热电阻精度不同,因此在选择时需要根据实际应用需求选择合适的精度等级。
一般来说,铂电阻的精度等级分为A、B、C三类,其中A类精度最高,偏差为±(0.15%+0.05℃);而镍电阻的精度等级分为1、2、3级,其中1级精度最高,偏差为±(0.1%+0.5℃)。
3. 环境条件热电阻的环境条件也需要考虑,例如它将被用于哪种环境。
高温、低温、潮湿、腐蚀等不同环境将会对热电阻的性能产生影响。
因此,在选择热电阻时需要根据实际应用环境来选择合适的型号。
4. 响应时间响应时间是指热电阻从温度发生变化到传感器输出信号产生的时间,也是需要考虑的因素之一。
一般来说,响应时间短的热电阻能更快地响应温度的变化,但价格也更为昂贵。
5. 价格价格是选择热电阻时也需要考虑的因素之一。
虽然铂电阻的性能优于镍电阻,但价格也更昂贵。
因此,在选择时需要根据实际情况来平衡性能与价格的关系。
总结综上所述,选择合适的热电阻需要考虑多个因素,包括测量温度范围、精度要求、环境条件、响应时间和价格等。
电阻选型主要参数及注意问题
电阻选型一、电阻主要特性参数1、标称阻值:电阻器上面所标示的阻值。
2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
允许误差与精度等级对应关系如下:±0.5%-0.05 ±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。
5、最高工作电压:允许的最大连续工作电压。
在低气压工作时,最高工作电压较低。
6、温度系数:温度每变化1℃所引起的电阻值的相对变化。
温度系数越小,电阻的稳定性越好。
阻值随温度升高而增大的为正温度系数,反之为负温度系数。
7、老化系数:电阻器在额定功率长期负荷下,阻值相对变化的百分数,它是表示电阻器寿命长短的参数。
8、电压系数:在规定的电压范围内,电压每变化1伏,电阻器的相对变化量。
9、噪声:产生于电阻器中的一种不规则的电压起伏,包括热噪声和电流噪声两部分,热噪声是由于导体内部不规则的电子自由运动,使导体任意两点的电压不规则变化。
二、具体选择计算(估算)所需电阻的阻值,计算电阻器消耗的可能功耗,要留有一定裕量。
根据阻值和功耗选择合适的系列和封装根据算出的阻值,选择最接近的标称值电阻;根据功耗需求,选择合适的封装。
尽量选择常用,公用的电阻不同类型的电阻能提供的阻值范围和功耗以及封装是不一样的。
要尽量选择常用的,低成本的或者BOM中公用的电阻。
压敏电阻主要参数及选型
压敏电阻主要参数及选型
1.电阻值:根据应用要求选择,一般情况下压敏电阻的电阻值在
10KΩ-1MΩ之间。
2.电:电压范围为1V-100V,选择电压取决于应用需求和电路外界电压。
3.温度系数:温度系数主要取决于电阻的材料,一般情况下的温度系数范围可以为1000PPM/C-10000PPM/C。
4.耐压:压敏电阻的耐压一般在25V-200V之间,选择耐压取决于压阻电路的外部电压和应用要求。
5.极性:压敏电阻的极性可以是正反或者双极极性。
6.频率:此参数根据应用环境来决定,一般情况下,频率范围为
50HZ-1MHZ。
7.尺寸:一般情况下,压敏电阻的尺寸和性能有关,选择尺寸取决于应用环境和电路要求。
8.耐久性:压敏电阻的耐久性取决于材料、工艺和使用环境,一般情况下,耐久性良好的压敏电阻可以提供更高的可靠性和稳定性。
1.根据实际应用要求确定电阻值,耐压和电压等电气参数;
2.根据应用环境选择温度系数、频率和耐久性;
3.根据所需的尺寸和极性,选择合适的型号和型号;
4.将选出的压敏电阻放入电路开发和测试,以确保满足应用要求。
电阻的选型计算
电阻的选型计算1. 引言本文档旨在介绍电阻的选型计算方法。
电阻是电子电路中常见的元件之一,用于限制电流、调整电压和分配功率等功能。
2. 电阻选型的基本原理电阻的选型计算需要考虑以下几个基本原理:- 阻值选择:根据电路的需求,选择合适的阻值。
根据欧姆定律,电流与电阻成反比关系,电压与电阻成正比关系,应根据具体需求进行选择。
- 阻值精度:根据电路的要求,选择合适的阻值精度。
常见的阻值精度包括1%、5%等,需要根据实际情况进行选择。
- 功率耗散:根据电阻的功率耐受能力,选择合适的功率。
根据功率和电流的关系,可以计算出电阻所需的功率耐受能力。
- 温度系数:考虑电阻的温度特性,选择合适的温度系数。
电阻的阻值会随温度变化而变化,特别是在高温情况下,需要特别关注温度系数的选择。
3. 电阻选型计算方法电阻的选型计算可以按照以下步骤进行:步骤1:确定电路需求首先,确定需要添加电阻的电路的具体需求,包括所需阻值、功率、阻值精度和温度系数等。
步骤2:根据需求选择合适的电阻系列根据电路需求,选择合适的电阻系列。
常见的电阻系列包括E12、E24等,根据需求进行选择。
步骤3:计算所需阻值根据电路需求和选择的电阻系列,计算出所需的阻值。
可以根据欧姆定律和电路中其他元件的参数进行计算。
步骤4:计算所需功率根据电路需求和所选电阻的阻值,计算出所需的功率。
可以根据功率和电流的关系进行计算。
步骤5:选择合适的阻值精度根据电路需求和所选电阻的阻值,选择合适的阻值精度。
常见的阻值精度包括1%、5%等。
步骤6:选择合适的温度系数根据电路需求和所选电阻的阻值,选择合适的温度系数。
需要考虑电路工作环境的温度范围,选择适合的温度系数。
4. 总结电阻的选型计算是电子电路设计中的重要环节,通过合理的计算和选择,可以满足电路的需求并保证电路的性能稳定性。
本文介绍了电阻选型的基本原理和计算方法,希望对读者在电路设计中的电阻选型有所帮助。
电阻电容的选型规则
电阻电容的选型规则电阻电容的选型很重要,这关乎着每个电⼦产品的使⽤质量、使⽤寿命等。
选型不恰当,产品发⽣失效还是⼩事,严重可能会爆炸,危机⼈⾝安全也是有可能的。
电阻选型规则1、电阻阻值优先选⽤10系列,12系列,15系列,20系列,30系列,39系列,51系列,68系列,82系列。
2、贴⽚电阻优选0603和0805的封装,0402以下的封装禁选。
3、插脚电阻优选0.25W,0.5W,1W,2W,3W,5W,7W,10W,15W。
4、对于电阻的温漂,J档温漂不能超过500ppm/,F档温漂不能超过100ppm/,B档温漂不能超过10ppm/。
5、⾦属膜电阻1W及1W以上禁选,⾦属膜电阻750k以上禁选。
6、7W以上功率电阻轴线型禁选。
7、慎选电位器,如果⽆法避免,选⽤多圈的,品牌⽤BOURNS。
电⼦电位器按照芯⽚选型规范操作。
8、电阻品牌优选YAGEO、MK、贝迪思。
电容选型规则铝电解电容选型规则1、普通应⽤中选择标准型、寿命1000HR~3000HR(为价格考虑,慎选长寿命型),选择铝电解电容寿命尽量选择2000Hr。
2、对于铝电解电容的耐压,3.3V系统取10V、5V系统取10V、12V系统取25V、24V系统取50V;48V以上系统选100V。
3、铝电解电容必须选⽤⼯作温度为105度的。
4、对于铝电解电容的容值,优选10、22、47系列;25V以下禁选224、105、475之类容值型号(⽤⽚状多层陶瓷电容或钽电解电容替代)。
5、对于⾼压型铝电解电容保留400V。
禁选⽆极性铝电解电容。
6、普通铝电解电容选⽤品牌"SAMWHA"(三和),⾼端铝电解电容选⽤NCC(⿊⾦刚)或其他⽇本名牌铝电解电容。
7、禁⽌选⽤贴⽚的铝电解电容。
钽电解电容选型规则1、钽电解电容禁⽌选⽤耐压超过35V以上的。
2、插脚式钽电解电容禁选。
3、对于钽电解电容的耐压,3.3V系统取10V、5V系统取16V、12V系统取35V,10V、16V、35V为优选,4V、6.3V、50V为禁⽤(⽤铝电解电容替代)。
贴片电阻选型时的注意事项
贴片电阻选型时的注意事项
贴片电阻是目前最常见的电阻器之一,应用广泛,但在选型时需要注意以下几个方面:
一、电阻值的选择
电阻器的电阻值是选型中最重要的因素之一。
要根据电路的需要选择相应的电阻值,通常可以通过根据其所在电路计算出来。
在选型时,一定要留有适当的余量,以适应电路中的噪声、干扰以及误差。
二、功率的选择
贴片电阻器的功率也是购买时要考虑的重要因素之一。
一般来说,功率越大的电阻器使用寿命越长,能够承受的电流越大,但价格也会相应增加。
因此,选型时必须综合考虑电路的实际用途、偏差和成本等因素,选用合适的功率。
三、温度系数
温度系数表示在一定温度范围内电阻值变化的百分比。
温度系数大小越小,变化越为可控,但功率也会相应减小。
在需要高精度的电路中,要考虑选用温度系数小的电阻器。
四、封装尺寸
贴片电阻器的封装尺寸也是选型需要考虑的因素。
在设计PCB时,要根据实际需要,选用大小适中的封装,以保证电路的高可靠性和稳定性。
目前市场上常用的贴片电阻器封装型号有1206、0805、0603、0402等,根据实际需要选择适合的封装,以达到优化设计的目的。
五、价格和供货周期
在选型过程中,除了要留意性能参数外,价格和供货周期也是需要考虑的重要因素。
有些特殊型号的电阻器或是批量定制的电阻器,价格可能较高,供货周期也可能较长。
在选择时要根据实际的需求,权衡价格和供货周期之间的关系。
电子电路设计中电阻选型指南
电子电路设计中电阻选型指南1.了解电阻的基本参数:在选择电阻之前,首先要了解电阻的一些基本参数,例如额定阻值、功率、精度、温度系数等。
额定阻值指的是电阻的标准阻值,通常以欧姆(Ω)为单位。
功率表示电阻能够承受的最大功率,通常以瓦特(W)为单位。
精度表示电阻的阻值与标称值之间的误差范围。
温度系数表示电阻阻值随温度变化的变化率。
2.确定电阻类型:根据电路的要求,确定所需的电阻类型。
常见的电阻类型有碳膜电阻、金属膜电阻、贴片电阻等。
碳膜电阻价格低廉,但精度不高,温度系数较大;金属膜电阻精度较高,温度系数较小,适合高精度应用;贴片电阻体积小,适用于高密度集成电路。
3.了解电路的工作条件:在选择电阻时,需要考虑电路的工作条件,例如工作电流、工作温度等。
电阻的额定功率必须大于电路所需的最大功率,以确保电阻不会过热。
电路的工作温度应该在电阻的允许温度范围内,以保证电阻的稳定性和可靠性。
4.参考经验值:根据设计经验,选择一些常用的电阻阻值。
电阻阻值一般按照10的倍数递增,常见的阻值有10Ω、100Ω、1kΩ、10kΩ等。
在实际设计中,可以根据需要调整电阻阻值,以满足电路的要求。
5.注意电阻的精度:根据电路的要求,选择合适的电阻精度。
一般来说,电阻的精度越高,价格越高,因此需要权衡成本和性能。
如果电路对阻值的精度要求不高,可以选择精度较低的电阻,以降低成本。
6.注意电阻的温度系数:对于一些精密的应用,例如测量电路或稳压电路,需要选择温度系数较小的电阻,以确保电路的稳定性。
温度系数一般以ppm/℃来表示,表示电阻阻值每变化1℃时的变化量。
较小的温度系数意味着电阻阻值随温度变化的影响较小。
最后需要注意的是,电阻的选择应该结合实际应用需求和设计要求。
在实际设计中,可能会涉及到更多的电阻选型问题,例如高频应用中的电阻参数、特殊环境下的电阻选型等。
因此,完全依赖于以上指南可能不够全面。
在实际设计中,需要根据具体情况进行综合考虑,以选择最适合的电阻。
EMC设计--之电阻选型
目录
一、EMC电路电阻选型 (2)
1、R2电阻选型 (2)
2、R3电阻选型 (2)
3、对于24V电源电路,不推荐电阻。
(2)
4、对于EFT、ESD基本没有要求,普通小功率电阻即可。
(2)
二、电阻特性分析 (2)
1、电阻在浪涌实验上分析(单个脉冲) (2)
EMC电路设计
一、EMC电路电阻选型
对于R2、R3电阻的选型原则
1、R2电阻选型
1)室外设备防雷(或者浪涌)推荐R2功率为2W
2)室内设备防雷(或者浪涌)推荐R2功率为1W(风华2512提升功率)3)通信接口防雷(或者浪涌),以太网推荐15ohm,485推荐22ohm
2、R3电阻选型
R2电阻功率的1/2。
3、对于24V电源电路,不推荐电阻。
4、对于EFT、ESD基本没有要求,普通小功率电阻即可。
二、电阻特性分析
1、电阻在浪涌实验上分析(单个脉冲)
浪涌实验,2512/1W电阻压降34V,持续时间100us左右,功率80W,电阻值不大于34*34/80(= 14.45)ohm。
2、电阻在持续脉冲实验上分析(图样参考VISKAY厚膜电阻规格书)
条件:平均功率不大于额定功率,平均电压不大于电阻Umax。
分析:2512(1W)10ohm电阻,Umax=3.2V,可以忍受脉冲电压1000V,脉冲周期计算为300ms。
比对图样:脉冲宽度为1us时,2512电阻上最大功率250W,电阻值15ohm。
3、最大脉冲电压
条件:平均功率不大于最大功率。
0603电阻,脉冲宽度100us,能够耐受电压240V。
电阻的选型计算范文
电阻的选型计算范文电阻的选型计算是在电路设计中非常重要的一部分,它涉及到电阻的功率、阻值、精度以及温度系数等方面的考虑。
正确的电阻选型能够保证电路的稳定性和可靠性,同时也能够降低成本和提高电路的性能。
下面将从电阻的功率、阻值、精度和温度系数等方面介绍电阻的选型计算。
1.功率计算:电阻的功率计算是为了确定电路中的电阻是否能够承受所需的电功率。
功率计算的公式为:P=I²R其中,P表示电阻的功率,I表示电流,R表示电阻。
在计算功率时,需要注意电阻的额定功率和电压。
通常情况下,电阻的额定功率要大于等于所需的功率,以保证电阻不会因为过热而损坏。
如果需要的功率超过电阻的额定功率,可以选择更大功率的电阻,或者使用多个电阻并联或串联。
2.阻值计算:电阻的阻值是指电阻对电流的阻碍程度。
阻值的计算需要根据电路中的电流和所需的电压来确定。
阻值的计算公式为:R=U/I其中,R表示电阻的阻值,U表示电压,I表示电流。
在计算阻值时,需要注意保留足够的有效数字,以满足电路要求的精度。
通常情况下,可以选择最接近所需阻值的标准阻值,并且根据具体的电路要求来确定所需的精度。
3.精度计算:电阻的精度是指电阻实际阻值与标准阻值之间的偏差范围。
电阻的精度可以通过电阻的色环来确定,常见的精度有1%、5%和10%等。
在选型时,需要根据电路的要求来确定所需的精度。
精度越高,电阻的价格一般也越高。
4.温度系数计算:电阻的温度系数是指电阻阻值随温度变化的变化率。
温度系数的计算需要根据电阻的温度系数公式来确定。
常用的温度系数有ppm/℃和%/℃等。
温度系数的大小决定了电阻的温度稳定性,一般要求温度系数越小越好。
在选型时,需要根据电路的工作环境和温度变化来选择合适的电阻。
如果电阻在高温环境下工作,需要选择具有较低温度系数的电阻,以保持电路的稳定性。
综上所述,电阻的选型计算涉及到电阻的功率、阻值、精度和温度系数等方面的考虑。
正确的电阻选型能够保证电路的稳定性和可靠性,同时也能够降低成本和提高电路的性能。
电阻选型
1、电阻的作用电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等,电阻在选型时主要关注以下参数:标称阻值、元件封装形式与尺寸;允许误差、额定功率、电压系数、温度系数;电阻寿命、老化系数;实际需要、性能和成本等综合考量。
2、电阻的分类在电子电路中常用的电阻器有固定式电阻器和电位器,按制作材料和工艺不同,固定式电阻器可分为:膜式电阻(碳膜RT、金属膜RJ、合成膜RH和氧化膜RY)、实芯电阻(有机RS 和无机RN)、金属线绕电阻(RX)、特殊电阻(MG 型光敏电阻、MF 型热敏电阻)四种。
2.1碳膜电阻碳膜电阻(碳薄膜电阻)为最早期也最普遍使用的电阻器,利用真空喷涂技术在瓷棒上面喷涂一层碳膜,再将碳膜外层加工切割成螺旋纹状,依照螺旋纹的多寡来定其电阻值,螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高,但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上,是目前电子,电器,设备,资讯产品之最基本零组件。
碳膜电位器的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种,有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器,它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
2.2金属膜电阻金属膜电阻(金属膜电阻)同样利用真空喷涂技术在瓷棒上面喷涂,只是将炭膜换成金属膜(如镍铬),并在金属膜车上螺旋纹做出不同阻值,并且于瓷棒两端镀上贵金属。
虽然它较碳膜电阻器贵,但低杂音,稳定,受温度影响小,精确度高成了它的优势。
因此被广泛应用于高级音响器材,电脑,仪表,国防及太空设备等方面。
2.3金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作,使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻(金属氧化物薄膜电阻器),它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜(用锡和锡的化合物喷制成溶液,经喷雾送入500~500℃的恒温炉,涂覆在旋转的陶瓷基体上而形成的。
热敏电阻选型标准
热敏电阻选型标准
热敏电阻是一种能够随着温度的变化而改变电阻值的电阻器件。
在工业自动化控制、家用电器、医疗设备等领域都有广泛的应用。
为了确保热敏电阻的性能和可靠性,正确的选型是非常重要的。
1. 温度范围:热敏电阻的温度范围是关键的因素之一。
在选型时,首先需要确定所需的温度范围,并选择能够满足这一范围的热敏电阻。
2. 精度等级:热敏电阻的精度等级通常为1%、2%、5%等。
需要根据具体的应用要求来确定所需的精度等级。
3. 阻值:热敏电阻的阻值与温度呈反比例关系。
在选型时,需要确定所需的阻值范围,并选择能够满足这一范围的热敏电阻。
4. 封装形式:常见的热敏电阻封装形式有贴片式、插针式、绕线式等。
需要根据具体的应用要求来确定所需的封装形式。
5. 响应时间:热敏电阻的响应时间是指在温度变化时,电阻值变化的时间。
在一些应用场合中,响应时间是非常重要的因素,需要根据具体需求选择合适的热敏电阻。
6. 环境要求:热敏电阻的工作环境也是选型时需要考虑的因素之一。
例如,是否有腐蚀性气体、是否有强电磁干扰等。
综上所述,选型热敏电阻需要综合考虑以上因素,并根据实际应用需求选择合适的产品。
- 1 -。
NTC热敏电阻温度传感器产品选型方法与应用
NTC热敏电阻温度传感器产品选型方法与应用NTC热敏电阻(Negative Temperature Coefficient Thermistor)是一种根据温度变化而改变电阻值的电子元件。
由于其灵敏度高、稳定性好以及成本较低等特点,被广泛应用于温度测量、温度控制、温度补偿等领域。
本文将介绍NTC热敏电阻的选型方法以及常见的应用场景。
一、NTC热敏电阻的选型方法1.温度范围:首先需要确定NTC热敏电阻所需测量温度的范围。
通常情况下,NTC热敏电阻的测量范围在-50℃到+200℃之间,不同型号的NTC 热敏电阻在不同温度范围内有着不同的工作表现。
2.温度系数:NTC热敏电阻的温度系数指的是单位温度变化时电阻值变化的量。
一般而言,NTC热敏电阻的温度系数为负值,即随温度升高,电阻值降低。
温度系数的选取需要根据具体的应用需求,一般情况下,温度变化较大的场景下,需要选择温度系数较大的NTC热敏电阻。
3.稳定性:NTC热敏电阻的稳定性是指在长时间使用过程中,电阻值的变化范围。
稳定性好的NTC热敏电阻能够提供更准确的温度测量结果,因此在高精度要求的场景中,需要选择稳定性较好的NTC热敏电阻。
4.阻值:NTC热敏电阻的阻值是在标准温度下的电阻值。
不同型号的NTC热敏电阻具有不同的阻值范围,选择时需要根据具体的电路要求和测量范围来确定。
二、NTC热敏电阻的应用1.温度测量:NTC热敏电阻可作为温度传感器,将其与电路连接后,通过测量电阻值的变化来获得温度信息。
在温度测量中,通常将NTC热敏电阻组装在温度探头中,通过温度探头来感知被测物体的温度变化。
2.温度控制:NTC热敏电阻可用于温度控制回路中,通过监测环境温度的变化,实现对温度的控制。
在温度升高或降低到设定值时,控制电路可以通过控制相应的执行器来调整温度。
3.温度补偿:在一些电路中,温度会对电路元件的性能产生影响,为了保持电路的稳定性和准确性,可以采用NTC热敏电阻进行温度补偿。
取样电阻选型
面对琳琅满目的产品,还是让我们很头疼,由于价格的差异和对取样电阻种类不够熟悉,让我们常常在性能和成本之间难以抉择,现在就让我们来一直谈论一下各种性能的价格比较吧,按照价格的分类的话,我们可以分为三类(这里主要谈论贴片):第一类,CS系列,也叫电流检测电阻,如图1.这类是最常用和使用范围最多的,用量也是最大的,一般用在电流较小,在恒流在10A以下使用.工作温度变化不大才能使用.优点:尺寸齐全,价格低.缺点:功率小,温漂大,CS系列也可以分为3小种,CS1,价格最低,无温漂要求,CS2,价格一般,温漂在800-15000PPM,CS3,价格稍贵,温漂300-600PPM,正常工作温度:0°C ~70°C图1.电流检测电阻第二类,LR系列.即是合金电阻.如图2.在控制器,电源端保护,车身电子控制系统等,建议电流在10A-50A使用.正常工作温度:-65°C~ 100°C优点: 1,功率较大,可达4W2,能承受较大电流的瞬间冲击,3,阻值低,阻值从0.25mR-420m4,温漂小,15PPM-50PPM5,可以承受瞬间的电流冲击.缺点:价格比CS高.图2,合金电阻.第三类.ISA-PLAN系列,如图3.在电池和电源管理系统以及汽车电子用得比较多, 建议在恒流20A-180A的情况下选用.正常工作温度:-40°C~ 120°C优点:1,温漂低,10PPM,2,功率大.最大20W3,热电动势小,4,有良好的长期稳定性,5 低电感,可以小于1nh.以上的特性,合金电阻不能随便取代的.缺点:价格高.图3,ISA-PLAN系列第四类. 特殊电阻,如图4此类电阻也具备三类的特性,由于价格贵,不到万不得已才使用到.正常工作温度:-40°C~ 120°C建议在50A-500A的恒流下使用,阻值在在1R以上的可选用优点:1,功率大,可达250W,2,精度高,最高可达,0.01%,3,温漂小,可做1PPM4,阻值范围大,从0.1mΩ~100Ω.5,最高可以持续通过电流为10,000A 缺点:价格高,周期长.图4,特殊电阻.。
电阻的基本选型原则及案例分析
电阻的基本选型原则及案例分析电阻知识大讲台第一讲围绕电阻的基础知识,给大家总结了电阻的一些基本概念(其中包括电阻的特性参数),第二讲给大家讲解了如何进行电阻的检测与失效分析,这一讲将在之前两讲的基础上,更进一层,总结了电阻的选型原则,包括归一化选型方向(快速定位电阻类别),以及特性参数选型原则(根据电阻的特性参数来细化电阻的选型),以帮助工程师在电路设计中快速进行电阻选型。
一、电阻器的归一化选型方向总结本归一化选型原则只是针对电阻选型的一个“轮廓”,根据以往工程师的选型经验总结出来的,具有大众化的选型意义,在要求严格的电路设计中,还需要根据具体电路设计中的电器要求对电阻选型进行进一步的考量。
A、电阻选型“轮廓”1、金属膜电阻器:1W以下功率优选金属膜电阻,1W及1W以上功率优选金属氧化膜电阻。
2、碳膜电阻器:为话机专用类别,公司技术不使用。
优选等级信息用“T”标记。
3、熔断电阻器:不推荐使用。
反应速度慢,不可恢复。
建议使用反应快速、可恢复的器件以达到保护的效果,并减少维修成本。
4、绕线电阻器:大功率电阻器。
5、集成电阻器:贴片化。
插装项目只保留并联式,插装的独立式项目将逐步淘汰,用同一分类的片状集成电阻器替代。
6、片状厚膜电阻器:在逐步向小型化、大功率方向发展,优选库会随着适应发展方向的变化而动态调整。
这类电阻器是小功率电阻的优选对象。
7、片状薄膜电阻器:建议使用较高精度类别。
B、选型与应用要求配对表1、性能要求——可型种类2、额定功率——电阻值范围二、电阻的特性参数选型原则总结在第一讲中,对电阻的特性参数进行了详细的讲解(详情可浏览:/public/art/artinfo/id/80010906?source=lecture),在众多的概念中,对电阻的选型尤其重要的有两个概念——标称阻值和阻值允许偏差。
标称阻值是电阻器设计所确定的,通常在电阻器上标出的电阻值。
在规定条件下测量电阻器所得到的阻值叫做实际阻值。
电阻选型主要参数及注意问题
电阻选型主要参数及注意问题电阻的选型主要涉及以下参数和注意事项:1. 额定功率:电阻的额定功率决定了它所能承受的最大功率负载。
选择电阻时,需要确保其额定功率大于或等于所需的最大功率。
2. 阻值:电阻的阻值决定了它所能提供的电阻。
选择电阻时,需要确保其阻值满足设计要求。
3. 精度:电阻的精度指标表示其实际阻值与标称阻值之间的偏差范围。
常见的精度等级有±1%、±5%等。
选择电阻时,需要根据具体应用场景确定所需的精度等级。
4. 温度系数:电阻的温度系数表示其阻值随温度变化的变化率。
选择电阻时,需要根据应用环境的温度变化范围和要求,选择合适的温度系数。
5. 包装类型:电阻通常有不同的包装类型,如贴片式、插件式、耳机式等。
选择电阻时,需要根据布局要求和组装方式选择合适的包装类型。
6. 电压系数:电阻的电压系数指的是其阻值随电压变化的变化率。
在高电压应用中,选择电压系数较小的电阻可以降低电压漂移。
7. 耐久性:在一些特殊环境中,如高温、湿度等,需要考虑电阻的耐久性。
选择耐高温、防潮等特殊环境下使用的电阻。
需要注意的问题有:1. 工作温度范围:电阻的工作温度范围需要满足实际应用环境的要求,避免因温度过高或过低而导致电阻性能下降或失效。
2. 电阻功率计算:根据电路所需的功率负载,计算所需的电阻额定功率,确保选择的电阻能够承受电路所需的功率。
3. 特殊环境要求:在一些特殊环境中,如高温、潮湿、振动等环境,需要选择具有对应特性的电阻,以确保其正常工作和寿命。
4. 建立和保持大于电压:电阻在使用过程中会受到电压的作用,尤其是在高电压应用中。
选择合适的电压系数和耐压能力的电阻,避免电压引起的性能问题。
5. 电阻降温容量:在高功率负载或高温环境下,电阻会产生热量。
选择具有较高热量容忍能力和散热性能的电阻,以避免过热导致的性能问题。
选择电阻时需要综合考虑其额定功率、阻值、精度、温度系数、包装类型等方面的参数,并根据具体应用环境和要求进行判断和选择。
贴片电阻选型参考
贴片电阻选型参考
一、贴片电阻定义
片状电阻是金属玻璃铀电阻的一种形式,它的电阻体是高靠性的钌序列玻璃铀材料经过高温烧结而成,其电极采用银钯合金浆料。
特点:体积小,精度高,稳定性好,由于其为片状元件,所以高频性能好;
二、贴片电阻封装//功率//耐压选择
尺寸小的器件具有价格优势,0603与0805相比接近50%的价格差异,在功率允许的情况下,设计选型需优先考虑选择0603//0402封装物料器件;
三、国标电阻阻值//精度选择
国家规定电阻阻值按其精度分为E-24和E-96序列,E-24为5%精度,E-96为1%,在此两序列外电阻为非标电阻,价格较高且难于采购;
从目前供方库存情况看,1ohm~1Mohm阻值较为常见,精度选择可选1%//5%,超出部
国标阻值表
四、电阻温飘特性:
PPM值就是电阻的温飘特性,一些精密的装置对电阻的PPM值有特别的要求,PPM 值
索样申请单
表单编号:
版本:A2。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电阻器的特性
碳膜电阻
将石油醚或者苯等碳氢化合物,通过热分解着膜于碳皮膜绝缘体 表面上。改变碳膜的厚度和利用刻槽的方法改变碳膜的长度,得到不 同的阻值。应用在初始精度与随温度变化稳定性不重要的普通电路。
特性 ★较宽的阻值选择范围:1 -22M ★ TCR都很大,最大上千ppm, TCR一般为负 ★耐湿性不好,易发生氧化使阻值变化 ★精度不高,一般在5%,最高到20% ★功率不高,一般小于2W ★价格便宜
电阻器的特性
薄膜电阻 薄膜电阻是最为常见的精密电阻,常用的精密电阻几 乎都是属于薄膜电阻。镍铬NiCr 是最常见的薄膜材料。 特性 ★较宽的阻值选择范围:10 -1M ★ TCR很小,一般可以达到5ppm ★精度高,一般可以达到1%,最小达到0.05% ★功率低,一般小于1W ★耐湿性不好,易发生氧化使阻值变化 ★抗冲击能力差 ★价格昂贵
电阻器
1.电阻器的定义 2电阻器的分类 3.电阻器的特性 4.电阻器的选项与应用 5.电阻器的失效分析 6.实例选型分析
电阻器的特性
厚膜电阻 厚膜电阻为在实际运用中最广泛的运用类型,常见的 电阻几乎都是厚膜电阻。二氧化钌RuO2是厚膜电阻中最 常见的化学材料。 特性 ★ 阻值选择范围广 片式(1 -22M ),引线(1 -10G ) ★ TCR都在数百ppm,最好达到50ppm ★ 精度不高,一般在5%,最高到0.5% ★ 具有相对良好的耐冲击能力 ★ 价格十分便宜
实例选型分析
此电阻应用在采样电路里,要求电阻精 度高,受温度影响小(TCR值小,一般小 于100ppm)。 根据前面的电阻培训资料进行综合比较, 我们初步选用镍铬NiCr 材料的金属膜电阻。
实例选型分析
参数选定:
1.根据常用组件标称系列E24,我们选用1.5M 2.根据实际使用,电阻精度选用1% 3.TCR为100ppm,其精度范围在千分之三 4.功率=U*U*÷1.5M=0.3W, 降额70%,选用1W电阻 5.额定电压=500*1.414=700 ,选用1KV的耐压
进行降额,建议在降额曲线再 将80%
※绕线电阻据有很大的功率特性
电阻器的选型与运用
额定电压
※当电阻阻值小于额定阻值时
额定电压:
※当电阻阻值小于额定阻值时
额定电压等于最高电压
电阻器
1.电阻器的定义 2电阻器的分类 3.电阻器的特性 4.电阻器的选项与应用 5.电阻器的失效分析 6.实例选型分析
电阻器的失效分析
电阻器的特性
合金材料电阻 ★应用合金材料作为阻抗材料的电阻器 ★稳定好,多用于绕线型电阻,抗电冲击能力好 ★可以制造很高功率电阻 ★绕线电阻频率特性特别差 陶瓷电阻 ★以陶瓷作为电阻材料的电阻器 ★有非常抗脉冲能力特性 ★现对于绕线电阻,陶瓷电阻不容易产生断线失效 ★TCR都很大,最大上千ppm, TCR一般为负
电阻器的选项与应用
温漂系数TCR
※ 不同材料电阻的TCR有很大的变化,大致范围见下表 ※ 目前TCR小的电阻器只有薄膜电阻 ※ 一般情况下,碳膜与陶瓷电阻器TCR为负 ※ 对于低TCR设计,首选推荐10ppm
电阻器的选项与应用
功率 ※电阻的功率取决于封装的大
小
※薄膜电阻的功率很小,一般小
于1W
※电阻在使用时,一定要对功率
电阻器的分类
材料的内部结构 1.0 成膜型(片式,引线型) 2.0绕行型 3.0合成板材型 片式成膜型内部结构
电阻器的分类
引线式成膜型内部结构
电阻器的分类
绕线型电阻器内部结构
电阻器的分类
合成板材型电阻器内部结构
电阻器的分类
内部材料 二氧化钌RuO2(厚膜、玻璃粙、金属粙) 镍铬NiCr (薄膜、金属膜) 金属氧化膜 碳膜 合成材料 陶瓷 …….. 电阻器内部材料分类方式,是最重要分类方式。内部材料决定了 电阻器达到某种特性。
片式电阻器特性比较
引线式电阻器特性比较
电阻器
1.电阻器的定义 2电阻器的分类 3.电阻器的特性 4.电阻器的选项与应用 5.电阻器的失效分析 6.实例选型分析
电阻器的选项与应用
电阻器的标称值 电阻器的标称值 由于工厂商品化生产的需要,电抗组件产品的规格 是按特定数列提供的。考虑到技术上和经济上的合 理性,目前主要采用E数列作为电抗组件规格。常 用的系列有E6, E12, E24, E96系列.见表3.1 E6-±20%(M); E12-±10%(K); E24-±5% (J); E96-±0.1%(B)、0.25(C)%、0.5%(D)、1 %(F)、2%。(G)
电阻值可为以上阻值的10n,n可为正整数 和负整数
电阻器的选项与应用
精度
※ 目前常用的厚膜电阻都是5% ※ 目前选择电阻的精度不建议超过0.1% ※ 1%以上精度要求电阻建议选用厚膜电阻 ※ 1%以下精度要求电阻建议选用薄膜电阻
在设计中不要盲目的追求电阻本身的精度,即使高精度的 电阻受环境的影响,也会超出其范围。所以应该更加的关 注可靠性试验的指标。
电阻端电极断裂
电阻器
1.电阻器的定义 2电阻器的分类 3.电阻器的特性 4.电阻器的选项与应用 5.电阻器的失效分析 6.实例选型分析
实例选型分析
现以电力仪表上电压电阻采样为例 具体要求: 1.应用于采样电路 2.电阻两端电压为500VAC 3.电阻受环境温度引响小 4.电阻阻值在1.5M左右 5.电阻精度要求高
实例选型分析
初步选定结果: 金属膜电阻、1.5M、1%精度、TCR为 100ppm、1W功率。
※由于金属膜电阻,抗冲击力不强,根据实际应用,建议 使用两颗串联使用。
电阻器
1.电阻器的定义 2电阻器的分类 3.电阻器的特性 4.电阻器的选项与应用 5.电阻器的失效分析 6.实例选型分析
电阻器的分类
电阻器的分类
电阻的分类方式很多
以下按照封装形式、材料的内部结构,内部材料进行介绍: 封装形式 1.0 直插型(带引线) 2.0 贴片型(SMD型) 片式封装 圆柱型封装
电阻器
电阻器
1.电阻器的定义 2电阻器的分类 3.电阻器的特性 4.电阻器的选项与应用 5.电阻器的失效分析 6.实例选型分析
电阻器的定义
电阻器 1、定义 定义:导体材料对电流通过的阻碍作用称为“电 定义 阻”。利用这种阻碍作用做成的元件称为电阻器。 2、特性 特性:不同材料的物质对电流的阻力是不同的。 特性 R=ρL/S ρ-材料的电阻率。与材料的性质有关。 导体的电阻除与长度、截面积有关外,还与温度有关 3、作用 是稳定和调节电路中的电流和电压,在电子 作用:是稳定和调节电路中的电流和电压 作用 是稳定和调节电路中的电流和电压, 产品中使用最多的是电阻的分压、降压、分流、限流、 产品中使用最多的是电阻的分压、降压、分流、限流、 滤波(与电容组合)和阻抗匹配。 滤波(与电容组合)和阻抗匹配。
电阻的特性
金属氧化膜电阻
将在化学上比较稳定的氧化物,氧化锡系的皮膜进行 着膜,多用于制作高功率电阻,且体积最小。 特性 ★ 较窄的阻值选择范围,最大几百K ★ TCR在几百ppm ★ 精度高,一般在1%左右 ★ 功率高,可以达到数百W ★ 耐湿性好,不容易发生氧化 ★ 高温下稳定,耐热冲击,负载能力强 ★ 价格昂贵
电阻硫化问题 ※ 贴片电阻硫化是最常见的失效方式 ※ 贴片电阻端电极中的银电极层与电阻材料物质直接
相连
※ 在含硫的空气中,银电极直接与空气S发生反应形
成 Ag-S化合物
※ Ag-S化合物相当于银电极与电阻材料增加了一种新
的物质,使阻值变大或者开路。
电阻失效案例
电阻失效案例
薄膜电阻氧化问题
电阻端电极断裂
