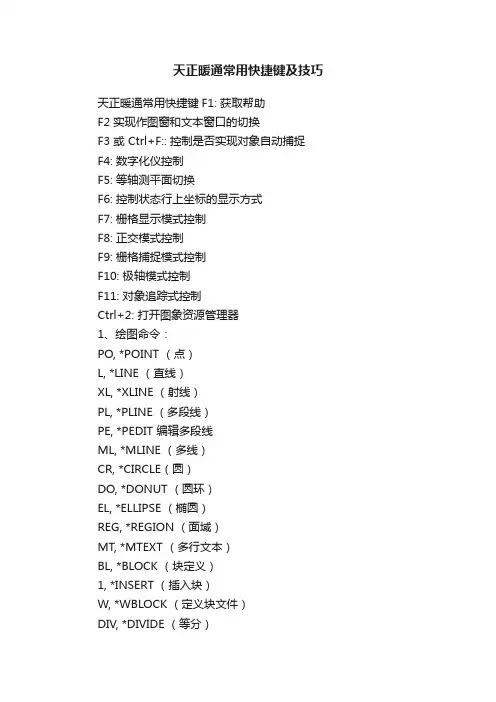

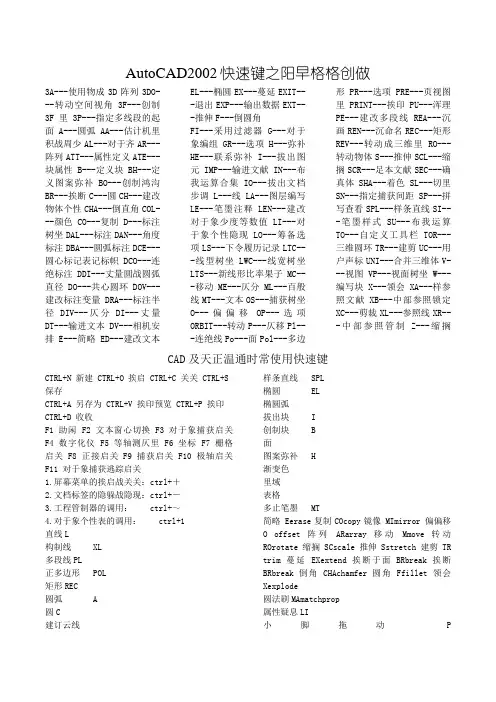

天正暖通快捷命令cad

F1: 获取帮助

F2 实现作图窗和文本窗口的切换

F3或Ctrl+F:: 控制是否实现对象自动捕捉

F4: 数字化仪控制

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追踪式控制

Ctrl+2: 打开图象资源管理器

1、绘图命令：

PO, *POINT（点）

L, *LINE（直线）

XL, *XLINE（射线）

PL, *PLINE（多段线）

PE, *PEDIT 编辑多段线

ML, *MLINE（多线）

CR, *CIRCLE(圆)

DO, *DONUT（圆环）

EL, *ELLIPSE（椭圆）

REG, *REGION（面域）

MT, *MTEXT（多行文本）

BL, *BLOCK（块定义）

I, *INSERT（插入块）

W, *WBLOCK（定义块文件）

DIV, *DIVIDE（等分）

ME, (定距等分)

BH, *BHATCH（填充）

HE, *HATCHEDIT 图案填充...（修改一个图案或渐变填充）

di 测量距离

id 测量点的坐标

2、修改命令：

MA（matchprop)：格式刷

C, *COPY（复制）

MI, *MIRROR（镜像）

A, *ARRAY（阵列）

O, *OFFSET（偏移）

RO, *ROTATE（旋转）

M, *MOVE（移动）

E, DEL键*ERASE（删除）

X, *EXPLODE（分解）

T, *TRIM（修剪）（与剪切的方法相同，炸不开也无法剪切时，它可以做到）

EX, *EXTEND（延伸）

S, *STRETCH（拉伸）

LEN, *LENGTHEN（直线拉长）

SC, *SCALE（比例缩放）

B, *BREAK（打断）

DD, *DDEDIT（修改文本及标注上的文字）

3、其他：

LA, *LAYER 图层特性管理器

LT, *LINETYPE 线型管理器

PRINT, *PLOT 打印ctrl+p

Z, *ZOOM 实时缩放

P, *PAN 实时平移

OS, *OSNAP 对象捕捉设置

SN, *SNAP 捕捉（规定光标按指定的间距移动）

PU, *PURGE 清理（删除图形中未使用的命名项目，例如块定义和图层）

RE, *REDRAW （刷新当前视口中的显示）

AE, *AREA (测量面积和周长)

AL, *ALIGN 对齐

UN, *UNITS 单位...（控制坐标和角度的显示格式并确定精度）

Plan 旋转x,y坐标系操作：Plan-w

（管线图一般都是1：500）

在地形图的比例是1：1000的图上画管线，用多线段进行绘制。

插入图框的时候一定记好所用的比例（1：2），再按相同的比例（1：2）插入标准图签，最后出图的就是1：500的图纸。（感觉不是很对啊？？）

一些绘图技巧：

1. 块的删除是直接在cad命令栏中输入“purge”就可以了。

2. 快速作出相切圆

平面图形中某个图形元素光滑地过渡到另一个图形元素的连接关系就是相切，记得笔者刚刚开始学习AutoCAD 软件时，总是很笨拙地运用半径相加或半径相减的方法来画出相切圆，现在想来真是太愚蠢了。实际上，我们在运用画圆命令时，只要使用参数“Ttr”指定作相切的圆，然后分别选择相切对象A和B圆，再输入过渡圆半径就可以很方便地作出相切圆了。

3. 特殊符号的输入

我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入，但是如要输入其他符号怎么办呢？我们可以通过“字符映射表”来输入特殊字符，具体步骤如下：（1）、输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮；

（2）、单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress ％％d”、“Plus/Minus ％％p”、“Diameter ％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。

（3）、单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面，相信各位应该没有什么问题。

（4）.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击[选择]按钮，再单击[复制]按钮，将字符拷贝到剪贴板上，点[关闭]返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”

就可将字符从剪贴板上粘贴到当前窗口中。

4. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改为缩放比例。

5. 空心汉字字形如使用AutoCAD R14中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为线，对做立体字十分有用。

6. 9．AutoCAD R14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。

7. 将AutoCAD中的图形插入WORD中，有时会发现圆变成了正多边形，用一下VIEWRES命令，将它设得大一些，可改变图形质量。

8. AutoCAD中文件可当作块插入其他文件中，但这样一来过多的块使文件过于庞大，用PURGE来清除它们吧，一次清一层，一定要多用几次呀！

9. 34．如遇到快捷键失效，如^o失去作用，变为正交模式切换的情况，请用menu将当前使用菜单的.mnu菜单源文件重装一遍即可。

10. 35．在多行文字（mtext）命令中使用Word97编辑文本。 Mtext多行文字编辑器是AutoCAD R14中的新增功能，它提供了Windows文字处理软件所具备的界面和工作方式，它甚至可以利用Word97的强大功能编辑文本，这一功能可以用如下方法实现：打开“Tools”菜单选“Preferences” 命令，“Preferences”对话框弹出后，打开“Files/Text Editor，Dictionary，and Font File Name/Text Editor Application/Internal”，双击“Internal”，出现“Select a file”对话框，接着找到“Winword.exe”应用程序文件，击“打开”钮，最后单击“OK”返回。完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序，为AutoCAD中的文本锦上添花。

11. trim命令中提示选取要剪切的图形时，不支持常用的window和 crossing选取方式。当要剪切多条线段时，要选取多次才能完成。这时可以使用fence选取方式。当trim命令提示选择要剪除的图形时，输入“f”,然后在屏幕上画出一条虚线，回车，这时被该虚线接触到的图形全部被剪切掉。

以后你标注尺寸的话可以不用逐点标注了，可直接用连续标注了，逐点标注是个块炸开了的话标注符号会变大，连续标注是分开标注的，最后修改标注文字的用DD快捷键就可以了啊

如果左边的那栏专业命令不见了，按ctrl+就好了
