基站开FE流程
240基站开通图解加经典
BS240 开通步骤
西门子基站就软件环境而言，有三个状态或称三个阶段，分别为：
PH1,PH2,PH3。
开通步骤如下：
一、 检查与上电
拨打测试
基站拨打测试的方法、要求及注意事项
【根据各项目要求而定】
1． 检查机柜的各种接头（1/2 跳线连接头和钢跳连接头）的连接是否正确、 可靠，应无松动。
2． 检查传输。从 DDF 架对机柜做自环或开路测试，对应的 ABIS 灯应灭或 亮（对连有传输线的端口都要进行测试）；从 DDF 架对监控机房做自环 或开路，对应的 PCMB 状态应 ENABLE（图标绿色）或 DISABLE（图 标褐色）。每对传输线至少要做一次自环和开路测试，才能确定整个传输 通道的可靠性。
参数设置如图所示。点击 YES 确定进入 PHASE2. 3.在 download 文件并 active 之后，系统会自动跳到 PHASE2 状 态，在 PHASE2 状态下完成接下来的操作。 在 PHASE2 下需创建的模块有：CU,DULAN,DUVSWR,FANP,BPORT
创建各种模块之前，先要设置 BTSE 和 RACK 的属性。
BPORT->右键->CREATE,设置如图数据：
在 BSS-EQUIOPMENT 里的 BTSEP 下的 BPORT 右键 Create Lower Threshold 设置为 E10_6 Upper Threshold 设置为 E10_3 TSL（terminal signaling lace）设置为 31 SSL（start signaling lace）设置为 0. L1PT 设置为：pcm30crc4 L1RAT 设置为:ProtocolSignaling LCONF 设置为 multidrop（新疆项目） 如果为星形设置为 star 级联设置为：multidrop
基站各种操作流程汇总

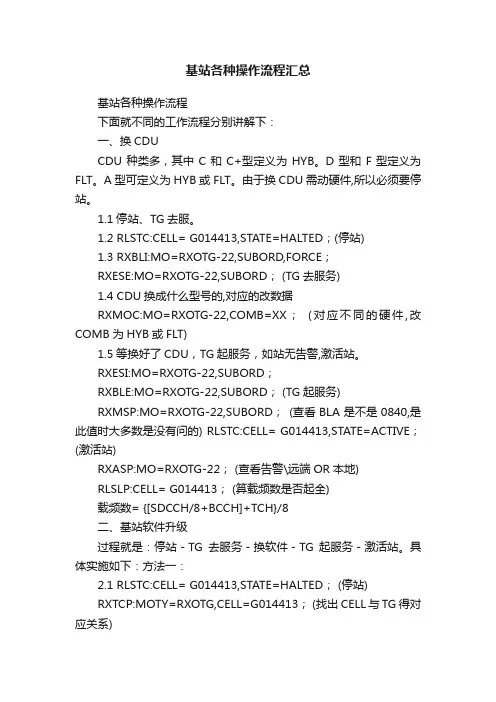

基站各种操作流程汇总基站各种操作流程下面就不同的工作流程分别讲解下：一、换CDUCDU种类多，其中C和C+型定义为HYB。
D型和F型定义为FLT。
A型可定义为HYB或FLT。
由于换CDU需动硬件,所以必须要停站。
1.1停站、TG去服。
1.2 RLSTC:CELL= G014413,STATE=HALTED；(停站)1.3 RXBLI:MO=RXOTG-22,SUBORD,FORCE；RXESE:MO=RXOTG-22,SUBORD； (TG去服务)1.4 CDU换成什么型号的,对应的改数据RXMOC:MO=RXOTG-22,COMB=XX；(对应不同的硬件,改COMB为HYB或FLT)1.5等换好了CDU，TG起服务，如站无告警,激活站。
RXESI:MO=RXOTG-22,SUBORD；RXBLE:MO=RXOTG-22,SUBORD； (TG起服务)RXMSP:MO=RXOTG-22,SUBORD；(查看BLA是不是0840,是此值时大多数是没有问的) RLSTC:CELL= G014413,STATE=ACTIVE；(激活站)RXASP:MO=RXOTG-22； (查看告警\远端OR本地)RLSLP:CELL= G014413； (算载频数是否起全)载频数= {[SDCCH/8+BCCH]+TCH}/8二、基站软件升级过程就是：停站－TG去服务－换软件－TG起服务－激活站。
具体实施如下：方法一：2.1 RLSTC:CELL= G014413,STATE=HALTED； (停站)RXTCP:MOTY=RXOTG,CELL=G014413； (找出CELL与TG得对应关系)2.2 RXBLI:MO=RXOTG-22,SUBORD,FORCE；RXESE:MO=RXOTG-22,SUBORD； (TG去服务)2.3 RXMOC:MO=RXOTG-22,SWVER=B4402R010H；(改基站软件)2.4 RXESI:MO=RXOTG-22,SUBORD；RXBLE:MO=RXOTG-22,SUBORD； (TG起服务)2.5 RXMSP:MO=RXOTG-22,SUBORD；2.6 RLSTC:CELL= G014413,STATE=ACTIVE； (激活站)2.7 RLSLP:CELL= G014413； (算载频数)方法二：无需停站，强LOAD2.1 RXMSC:MO=RXOTG-22,SWVER=B4402R010H；RXPLI:MO=RXOTG-22,UC；2.2 RXCDP:MO=RXOTG-22；RLSLP:CELL= G014413；注意点：1、一般软件升级肯定都是晚上做，而且是大批量的，故之前我们可以做好DT到时LOAD就行了。
5G基站规划与建设-5G开站流程B4R4.36
5G开站流程简介●基于4.1144.36-3DU版本●Jieyan.GeC ontents15G组网类型（NSA）2创建Bts-oam_stack3导入SCFC文件C ontents15G组网类型（NSA ）2创建Bts-oam_stack3导入SCFC文件4配置DUMME P-GW/S-GWEPCMeNB在空口提供控制面和用户面数据连接MeNBC-PlaneU-PlaneSgNB4G 5G SgNB在空口仅提供用户面数据连接LTE eNB作为MeNB(Master eNB)提供与EPC/MME的控制面连接5GNB作为SgNB (Secondary gNB)提供与EPC/S-GW的用户面连接●双连接NSA Mode 3x操作需要基于LTE eNB和NR 5GNB的互操作，核心网部分使用传统EPCDual Connectivity•空口上，具有双连接能力的UE 与LTE和5G同时连接●双连接NSA Mode 3x操作：S-GW发送的下行用户数据传送到SgNB 的NR PDCP实体，可以通过X2-UDownlink Data Delivery Status (DDDS) 消息在MeNB 和SgNB 间进行交互●SgNB决定了这些下行数据通过下面两条路径中的哪一条发送给UE第一条路径：通过SgNB的NR RLC和NR MAC将下行数据传递到5G小区的物理层RLC 和MAC 传递到LTE小区的物理层●对于上行用户数据，UE 根据SgNB的配置将一部分上行数据通过5G空口进行传送，一部分上行数据通过LTE的空口进行传送嘉定5G试点传输数据流示意图（层3）C平面EPCMME/SGWNSA EPC S1-CS1-US1-US1-CU平面M平面本地网管I P/M P L S L3route B a c k h a u l (S1-U)维护机房L2LMPX2-C/X2-U OMC1OMC2L3 router OAMV l a n61-X2-CV l a n31-F1-CV l a n61-X2-UL M P-DU-1L M P-DU-2ASIK 2F1-DU 传输F1-DU 设备L M P-D U V l a n61-S1-UV l a n31-F1-UV l a n71/72-MV l a n31-F1-MLMP-CU-1F r o n t h a u lF1 VLANs传输设备CU物理站点DU物理站点ASIK 1CPIF UPUE OAM➢架构特点●CU/DU通过F1接口进行连接控制面消息采用SCTP用户面采用GTP-U●一个CU可以控制多个DU,最多可控制128个●CU可以分裂成CU-C和CU-P两个部分，C和P部分采用E1接口进行连接●Xn和NG接口都终结于CU中➢独立网管接口：CU和DU都具有独立的OMC 接口●5G中要求CU和DU异厂家且DU发起F1接口建立，促使CU和DU具有独立的接口NG NGNG-RANXngNB-DU gNB-DUF1F1gNB gNB-CUgNB-DU gNB-DUF1F1gNB gNB-CU5GCCP/UP分离的CU架构Central CP entityXn-C Xn-CDistributed entityNG-C NG-UCentral UP entityXn-U…NG-RAN Node –NR mode“NG-C NG-UCU-C E1 CU-U Xn-UF1-C F1-UDUAAUDU CU●AEQA （3.5G ）64T64R,8*12个天线阵子，200W ，8个波束● gNB-DU目前一个主控板只能带一个小区●CUCU 包含controller 和computeFronthaul (eCPRIor C P R I)MidhaulAirFrameBackhaulcorePDCPRRCRLCMACPHY-HRFPHY-LC ontents15G组网类型（NSA ）2创建Bts-oam_stack3导入SCFC文件4配置DU●如果CU中没有相应的image，需要导入相应的image，36的软件包如下：AirFrameVirtualized-4.1144.36-R4-B4-NSA.qcow2●使用MobaXterm软件将以下软件包拷贝到控制节点的/home/wrsroot/目录，文件名可能因软件版本而异。
基站开通步骤
基站开通步骤一．前期准备。
1. 接到公司开通通知后，与客户、工程队及随工人员协调。
与客户协商设备到达时间，与工程队协商安装时间车辆安排及会合地点等。
确定基站的具体位置，并提前拿到机房钥匙。
2．基站的站型、具体配置、安装图纸等都要提前了解，做到胸有成竹。
3．准备必要的工具。
4．明确基站开通时间并与bsc沟通。
5．准时到达现场。
二．安装及开通。
1．检查设备到货情况，确认无误并签收。
2．天馈系统安装。
2.1 首先了解现场情况，检查铁塔、机房等有无地网，与图纸是否一致。
移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。
基站的接地电阻值应小于5Ω，对于年雷暴日小于20天的地区，接地电阻值可小于10Ω。
基站地网由机房地网、铁塔地网和变压器地网组成。
移动通信基站天线应在防雷装置的保护范围内，防雷装置应设置专用雷电流引下线，材料宜采用40mm×4mm的镀锌扁钢。
2.2 协助工程队安装天线。
用指北针测量天线方位角使其符合0度、120度、240度的标准。
确定天线俯仰角符合规范。
各处螺丝都拧紧。
2.3 协助工程队安装馈线。
馈线应符合以下标准：2.3.1 馈线安装标准：馈线的规格、型号应符合施工图设计要求，基站室内外所用馈线应是阻燃的。
馈线路由走向应符合施工图设计要求，馈线不能悬空布放，安装应牢固可靠。
馈线长度应合适，富余的线缆要排列布置整齐。
馈线安装应该整齐美观，无交叉；并保证外观无损坏。
馈线到天线端的小区连接和机柜端的小区连接都正确。
保证无线部件都与馈线正确、可靠、紧固联接，并且馈线接头处内部金属没有外露。
室外馈线接头、天馈线接头都必须经防水密封处理。
保证没有金属废屑和其他非金属物遗留在馈线里。
严禁天线与7/8”或1-5/8”馈线直接相连，应先与1/2”跳线连接，再连接7/8”或1-5/8”馈线。
严禁用天线吊装馈线。
天线端馈线固定时，第一个馈线卡子与馈线接头间的距离应在60cm 以内。
无线告警及调度系统操作篇习题版
BCF
BTS1
BTS2
CASE3:THE SITE HAS DOWN ALARM OUTPUT: 1.7606 TRX FAULTY (TRX1&TRX2&TRX3&TRX4) 2.7603 BTS FAULTY (BTS) 3.7600 BCF FAULTY
TRX1 TRX2 TRX3 TRX4
CASE1：TRX1 FAULTY ALARM:OUTPUT 1.7606 TRX FAULTY(TRX1) 2.7705 D-CHANNEL FAILURE
心：派给网络优化中心-优化管理
处-网优中心故障处理
动环的一类故障
由于动力、空调设备故障造成其支撑的网络设备出现符合相 关专业C1类等级的故障。
派发给网管中心/无线网支 撑处
根据资管和汇聚/核心机房 的归属，派发给相应区局或
网络维护中心
基站一般故障，包括
其他故障C2级 别
（载频故障，小区中断 故障，基站动力故障） 等非断站故障，BSC/RNC
站）
特指B类基站，整个基站
其他故障C1级别--B类断 站
中断，包括（信令断，载 频故障引起断站，过温引 起断站，传输中断引起断
站）
特指C类基站，整个基站
其他故障C1级别--C类断 站
中断，包括（信令断，载 频故障引起断站，过温引 起断站，传输中断引起断
站）
特指重大故障 特指重大故障 特指重大故障 特指重大故障
工单故障级别
故障级别
无线/基站动力故 局房动力故障注
障注解
解
其他故障C1级别--FE故障 特指基站FE故障
其他故障C1级别--批量断 同时中断5个以上
站
（含5个）基站
基站开通流程及常见问题
基站开通流程及常见问题一、基站开通基本流程：1、确认基站开通条件（设备安装、传输、市电）2、确认申请规划数据、工单申请。
3、确认跳纤路由（以下说明都以此假设路由为例）：A (目标开通站点)---B（中间跳接站点）---C（IPRAN设备所在站点）4、确认C站点IPRAN设备是否有空余光口，若无光口需自带光板。
5、出发前联系需要进入基站的钥匙（县分公司、县铁塔代维公司、电信代维公司、移动代维公司），携带必要的工具（光功、法兰、常用室外机柜钥匙、光模块、胶泥）6、到达A站点：①检查设备电源接线是否正常、熔丝是否满足设备加电要求；②加电后安排基站厂家督导进行设备升级、数据配置（华为U900设备不需要督导配置数据），同时检查BBU与RRU连接端口、联线是否正确，RRU光模块型号是否正确；BBU上联光模块型号是否正确；③在A站点熔纤柜或分纤箱内找到去B点的光缆熔纤盘或终端盒，布放尾纤至基站设备处；④基站设备数据配置完毕，将上联至B站点的尾纤向基站设备环回，确认基站设备状态正常（BBU传输灯绿），将尾纤正常连接至B站点；7、到达B站点：在熔纤柜内找到至A、C站点的熔纤盘，收光并进行跳纤，做好标签。
8、到达C站点：在熔纤柜或分纤箱内找到对应的熔纤盘进行收光，跳纤至本站的IPRAN 设备（IPRAN 设备对应端口绿灯亮起），联系机房厂家告知新开A 点站名、基站设备类型（3、4G ）、IPRAN 设备端口，进行数据配置，并最终确认设备状态。
9、联系机房厂家确认A 站点基站设备有无告警，并进行测试。
10、以上A 、B 、C 站点实施的先后顺序可根据实际情况合理安排。
二、基站开通常见问题：1、 诺西3G 、4G 设备区分？诺西3G 和4G 设备BBU 的模块名称为FSMF ，从外观上简单区分：3G 设备的BBU 上GPS 端口未接线缆，4G 设备的BBU 上接有线缆，另外4G 设备的BBU 上有扩展板FBBA 、FBBC 板，而3G 设备上没有。
WCDMA基站工作流程及日常维护步骤
WCDMA基站工作流程及日常维护步骤目录1.…………………………………………………………………简介2.…………………………………………………………………维护工作流程3.…………………………………………………………………维护基本操作方法4.…………………………………………………………………硬件更换注意事项5.…………………………………………………………………RNC健康检查1.【简介】本文主要介绍了基站维护中的工作流程，基本处理步骤及方法，日常设备更换中所注意的事项。
2.维护工作流程2.1 通过联通三方告警软件查看基站告警信息，优先处理掉站掉小区及影响到网络指标的告警。
2.2查看到基站告警之后，根据告警基站站号在基站传输分配信息表中查询与之相对应的IMA-GROUP端口号。
2.3在RNC的EM中，通过IMA-GROUP端口号查询其传输状态。
A.如果传输有故障，通知传输代维人员上站处理B.如果传输正常，先登陆基站查看基站告警，检查基站数据（Sector、NBAP 及RbsLocal,OAMIP,Aal2及Aal5,时钟，各硬件必须ENABLE 和UNLOCKED 等等），若数据没有问题，通知基站人员上站处理硬件故障C.如果传输正常，但RNC不能登陆基站，直接通知基站代维上站处理2.4故障处理完成后及时上报监控中心，以完成及时登记2.5如果维护人员无法处理或处理不了，请及时拨打爱立信热线电话3.维护中的基本方法3.1用三方软件查看基站告警，如下图;根据告警基站站号在基站传输分配信息表中查询与之相对应的IMA-GROUP端口号3.2基站站号对应的IMAgroup3.3用EM登陆RNC，根据IMAgroup 查看基站传输状态，如下图：如果一个ima group 下面的四个imalink全部为enabled ,说明此基站的四队传输全部OK，如果有一个imalink 为disabled，说明此路传输有故障。
若传输故障，需立即通知传输人员处理（包括最少一条传输不通）若传输正常，需进行以下处理：首先：在网管侧用EM软件登陆基站，如果不能登陆基站，如下图：需立即通知基站维护人员上站处理，常见处理方法如下:基站人员到站后首先用超级终端查看基站IP，设置电脑IP，用EM软件登陆基站，检查OAMIP是否和设计文件符合，如不符合修改如下：连接EM,选择IP功能项展开IPOam=1 IP=1 选择Table视图,检查IP=1里面的四个项目是否都是ENABLED,IP地址是否有错,IP是否与设计文档相符检查IP-ETH是否正确检查fristOAMatm设置是否正确检查secondOAMatm设置是否正确如果不正确,修改方法如下:修改基站ip:选ethernetlink=1选项->MO视图->actions(1)选项卡,按照设计文档修改相关参数,之后点apply修改参数修改oam ip,选择ipatmlink=firstOAMatm选项->MO视图->actions(1)选项卡,按照设计文档修改相关参数,之后点Execute修改参数,secondOAMatm参数修改方法相同.选择IPRoutingTable=1项,右键点击.之后弹出此窗口,选择staticRoutes项,点击旁边的”+”号展开后,再点击这里的两个”+”号检查这里的ip设置是否与设计文档相符合.如果ip与文档不相符,则以文档为准,修改后,按set完成设置.检查完之后,开始试ping RNC.在网络邻居打开ip配置选项卡,配置ip,本机ip为基站ip加一位,子网掩码与基站的子网掩码相同,网关则是基站ip.打开运行,输入cmd试ping RNC,命令模式: PING+空格+RNC IP 如:ping 172.22.96.1在EM里PING 的方法RNC的IP在相应的RNC文档里找以上是RNC不能登陆基站的最常见的处理方法，当然并不是说所有基站不能登陆的处理方法全是IP问题，也有SE800出现故障后RNC不能登陆基站，当SE800出现故障是需立即通知有关人员进行抢修。
F频段双模改造开站流程(单光纤)
F频段双模（单光纤）改造流程安徽移动TD-LTE F频段双模改造工程量大工期短，为了指导开站，现制作了F频段双模改造数据演示稿，希望能给大家的开站工作带来帮助。
TDS网络改造为TD-SCDMA& TD-LTE双模网络时，TDS侧数据为改造数据，而TDL侧为新建数据。
基站数据下发前，要在BBU的6号槽扩UMPTb板，2号槽扩LBBPd板，18号和19号（可利旧）槽扩UPEUc板，UMPTb板新增一路传输，TDS和TDL于2号槽共传输。
备份TDS基站脚本和告警，备份不可用载波和不可用小区等。
以下是基站数据制作步骤：一．改造的TDS基站summary表制作1.登陆OMC920，备份要改造的F频段TDS基站脚本和该基站所在RNC的BCP文件。
备份TDS基站脚本2014-5-26 华为保密信息,未经授权禁止第1页, 共15页2014-5-26 华为保密信息,未经授权禁止第2页, 共15页备份RNC BCP 文件2. 打开CME，将RNC BCP文件导入CME 中生成网元，3. 将基站脚本导入到RNC 下对应的基站中：CME---TDS 应用---NodeB 管理---批导入NodeB物理配置文件，选择待改造的基站脚本文件搜索---增加---导入成功后基站显示特殊状态，如下图所示，表示基站数据已经导入CME中。
2014-5-26 华为保密信息,未经授权禁止第3页, 共15页4.导出TDS基站summary表：CME---TDS---站点工具---站点导出，在站点导出页签选择增手动选择加---将待升级的站点导出。
加载项，选中其他sheet页中的基站名字，点击典型扩容改造。
2014-5-26 华为保密信息,未经授权禁止第4页, 共15页按照需求修改基本配置后提交，如下图●选择改造的基站站型：双模；●双模RRU必须设置CPRI压缩为普通压缩；2014-5-26 华为保密信息,未经授权禁止第5页, 共15页●双光纤规则：小区IQ位宽15bit时一定是双光纤连接，9bit时如果TDL F频段带宽大于20M或TDS侧单小区大于6c就需要双光纤。
通信基站发电机操作流程图
通信基站发电机操作流程基本安全操作规范持证上岗！！！不得抽烟操作！！！不得酒后操作！！！操作工具应绝缘！！！油机附近不得有火源！！！周围2米内无易燃、易爆物品！！！当发生危险时，应先保人、再保基站设备、最后保油机！！！一、发电前安全检查1、检查机油油位是否符合规定要求：取出机油油位标尺，将油位标尺擦拭干净后插入油机机油箱，取出后确认油机机油量在油位标尺的下端位置之上。
如需加机油，加至机油油位标尺上限。
2、检查进风、排风通道是否畅通，有无异物遮挡、堵塞。
3、检查油机控制面板、连接电缆及插座、插头是否良好，导线有无折裂和绝缘破损等，检查各桩头螺丝是否紧固。
4、检查燃油位、水位、启动电池电压以及是否存在漏水、漏电、漏油、漏气。
二、加油安全操作规范1、必须在燃油阀关闭、发电机冷却后，才能进行加油操作。
2、加油时不得将燃油滤网取出，不要使尘埃、污垢、水份及其他外界杂物混入汽油中。
3、切勿在抽烟或在有火焰的地方加油。
4、必须使用90﹟以上无铅汽油，加油时要随时观察油位计，切勿使燃油溢出或撒漏在发动机及消音器上。
如溢出或撒漏，应在启动发电机前，将汽油擦净。
5、加油后，要拧紧油箱盖。
三、连接启动电池安全操作规范1、将红色端头接在启动电池的正极，黑色端头接启动电池的负极，并拧端子螺丝使之接触良好。
2、注意在连接电池线时，切勿因所用工具导致电池短路。
3、禁止将电池线正、负极与电池正、负极倒置，否则将损坏启动电机。
4、发电机在运转时禁止拔脱电池线，禁止电池线正极与负极连接，否则短路将造成电池和充电线圈损坏。
注意：1、电池的电解液含有硫酸，避免与皮肤、眼睛及衣物接触。
2、电池会产生爆炸性的气体，务必使其远离闪电、火焰、香烟等。
在狭窄的地方使用或充电时，务必保持通风；在要靠近电池时，要做好眼睛的保护。
四、运输、放置安全操作规范1、发电机倾斜，燃油会从化油器及油箱中泄露的危险。
在操作或移动时，要保持发电机直立。
2、运输时要减少颠簸，避免燃油泄露、连线脱落、零部件松动。
LTE基站F频段开通指导
F频段开通指导一．开通步奏：（1）单独LTE站点1.查询单板信息，确认是否需要升级BBU（DSP BRDVER)一般不需要升级2.执行添加脚本如果以下两行执行不下去，就先将整个TD开通脚本先跑进去，再执行删除脚本，再执行添加脚本。
ADD BRD: SN=2, BT=UBBP, WM=TDD_CONVERGE;ADD BRD: SN=3, BT=UBBP, WM=TDD_CONVERGE;添加脚本一般除了添加GPS没法执行过去，其他都执行成功。
3.按照拓扑图连好TDS BBU到RRU的光纤4.查询基站模式（LST NODEB）基站模式=跨框双模RRU加载控制权开关=有加载控制权5.查询BBP配置信息（LST BBP)柜号框号槽号工作模式0 0 2 时分双工汇聚0 0 3 时分双工汇聚6.查询RRU（LST RRUCHIAN)链环号断点位置1 断点位置2 CPRI线速0 无效值无效值 6.11 无效值无效值 6.12 无效值无效值 6.17.DSP IUBCP 检查IUB接口链路状态，正常为可用。
（2）TD和LTE共天馈。
若已经开通TD，需要加入LTE，则需要先执行删除脚本，再执行添加脚本，其他都和单独LTE步奏一样。
注意执行脚本前要通知RNC工程师或网管断站，开通LTE后要通知RNC工程师或网管开站，同时删掉添加脚本中多余的载波资源，一般一扇区留三个载波资源就行，否则会造成Licence不足。
删除脚本.txt添加脚本.txtLCR8.0宏站脚本(1).txt京信AF.txt宇通AF.txt必用命令.txt常用命令.txt7.0LMT.MML。
双模基站开通流程最新
准备工作设备检查：如果出现问题，先拍照，留下证据。
安装，重点是防水问题。
没有用的光纤要求全部拆掉。
机柜要保持美观。
走线要规范。
馈线窗回水弯。
工具准备：螺丝刀（大、小）、网线软件准备：LMT-B（TD-S）、LMT（TD-L）、本地维护工具（近端操作）硬件准备：SCTA-IP、SCTE、BPOE、BPOG；备件准备（光衰、光模块、尾纤）。
数据准备：1、5116替换18AE站型（仅支持IP传输）需要提前备份传输配置文件1.1网线直连18AE的aCCU板卡最后一个光口DBG口登陆IP：172.27.244.17 用户名：superuser 密码：789456导出3G原有传输配置文件1.2记录之前网元布配信息，包括载波数、天线类型、方向角，网元布配方式（可以在网元布配里查询）。
注意：小区载波数配置必需和RNC配置相同，否则小区无法建立注意：天线类型必需和所安装天线保持一致，若不同会对网络产生影响2、5116替换18AE站型（仅支持ATM传输）具体的参数修改详看附件。
2.1登录18AEBBU，记录之前网元布配信，跟上述1.2一样。
当以上准备工作完成后，就可以通知施工队伍进行BBU下电更换TD-S1、设备上电，插入板卡SCTA（0槽位）BPOE（7槽位）BPOG（4槽位）2、GPS正常连接到SCTA板卡；RRU光纤插入到BPOG中，光纤顺序对应RRU 中的OP口的顺序3、登陆LMT-B，登陆IP：172.27.245.91，导入之前保存好的该站传输配置文件，设置盲起开关状态为：关闭4、传输参数（以下是IP传输的，如果是ATM改IP也就是电口改光口，请详看最后附件）。
4.1先是物理端口传输参数修改Iub接口参数—网元标识物理端口传输参数为有效154.2然后是逻辑端口传输参数修改逻辑端口传输参数—物理端口插槽号2改为0；1改为0；一共4个0。
5、板卡升级，升级完成后SCTA板卡会自动复位EMB5116F.dtz 固件EMB5116S.dtz 软件EMB5116R.dtz RRU升级完成后会自动复位基站6、等待基站运行到正常运行阶段，初配阶段进行网元布配。
一步一步开基站（R10+EDGE）--爱立信
一步一步开爱立信RBS2000系列基站（R10、EDGE）开站流程，索要工单—BSC做数据—下站本调—开起新站—填写工程调测单并签字—完成。
1、B SC机房做数据在移动机房，首先问移动要小区参数主要有（站所在局名，传输的DIP号，CELL名称，小区的BSIC，BCCHNO，TCH(DCHNO)，MO的TG号），索要到以上参数后，在操做终端上找到开新站的模板数据（其实主要是提供小区参数数据）。
如下，就是移动公司给的工单和开站的模板数据。
江阴RBS工单, 4/2/4配置)：CGI 站名BCCH TCH BSIC DIP BSC TG:460-00-20807-22301 WX42230 70 17、24、53 73 172RBL T，173RBL T WXBSC72 201460-00-20807-22302 WX42230 66 11、43 201460-00-20807-22303 WX42230 40 35、45、59 74 174RBL T 202以上工单是开一个新站必须知道的数据。
以下数据是移动公司给的模板数据。
注意：红色的是开不同新站，必须对照工单修改的数据。
兰色字体为解释说明文字。
在MSC终端定义小区!在MSC中定义CELL,CGI,BSC,MGCEI:CELL=42230a,CGI=460-00-20807-22301,BSC=WXBSC72;MGCEI:CELL=42230b,CGI=460-00-20807-22302,BSC=WXBSC72;MGCEI:CELL=42230c,CGI=460-00-20807-22303,BSC=WXBSC72;！可以不用定义，使用默认值！！MGCEC:CELL=42230a,EA=0;！MGCEC:CELL=42230b,EA=0;！MGCEC:CELL=42230c,EA=0;！定义小区的CO、RO、EA，这三个参数与小区所在的LAI有关，可用MGCEP：LAI=460-00-9630；查这三个参数的取值！默认全是0！在BSC终端定义小区公共参数！85000,1！CONNECT ("WXBSC72")!------------------------------------------------------------------------------------------------------!! ***** INTERNAL CELL DESCRIPTION DATA ***** !!------------------------------------------------------------------------------------------------------!!在BSC中定义内部小区RLDEI:CELL=42230a,CSYSTYPE=GSM900;RLDEI:CELL=42230b,CSYSTYPE=GSM900;RLDEI:CELL=42230c,CSYSTYPE=GSM900;!定义小区的BSIC,BCCHNO,AGBLK,MFRM,BCCHTYPE,FNOOFFSET,XRANGE－CDD！.RLDEC:CELL=42230a,CGI=460-00-20809-22191,BSIC=73,BCCHNO=40,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230b,CGI=460-00-20809-22192,BSIC=43,BCCHNO=50,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230c,CGI=460-00-20809-22193,BSIC=74,BCCHNO=60,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;!--------------------------------------------------------------------------------------------------------------------!! ***** CONNECT A CHANNEL ALLOCATION PROFILE CELL(S) ***** !!--------------------------------------------------------------------------------------------------------------------!!定义小区指派Channel Allocation Profile (CHAP)信道分配原则！注释：当 CHAP＝1,在SDCCH拥塞时可以将TCH当作SDCCH使用！默认＝0！RLHPC:CELL=42230a,CHAP=1;RLHPC:CELL=42230b,CHAP=1;RLHPC:CELL=42230c,CHAP=1;!-------------------------------------------------------------------------!! ***** DEFINITION OF SUBCELL ***** !!-------------------------------------------------------------------------!!定义小区是否有!RLDSI:CELL=42230A; NO SUBCELL !!RLDSI:CELL=42230B; NO SUBCELL !!RLDSI:CELL=42230C; NO SUBCELL !!-------------------------------------------------------------------------!! ***** CHANGE OF TRAINING SEQUENCE CODE ***** !!-------------------------------------------------------------------------!! RLDTC:CELL=42230A,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230B,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230C,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!!-----------------------------------------------------------------------------------------------! ! ***** CHANNEL GROUP DATA ***** !!-----------------------------------------------------------------------------------------------!!RLDGI:CELL=42230A,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230B,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230C,CHGR = 0, SCTYPE=UL!！定义小区频率—CDD，CHGR－信道组号，一般取值为0、1(0----表示正常小区，1----表示子小区）！RLDGI:CELL=42230a,CHGR=1;RLDGI:CELL=42230b,CHGR=1;RLDGI:CELL=42230c,CHGR=1;!--------------------------------------------------------------------------------------------------------!! ***** CONFIGURATION FREQUENCY DATA ***** !!--------------------------------------------------------------------------------------------------------!！定义频点。
ERIC基站开通
ERIC基站开通第一篇：ERIC基站开通爱立信基站开通、维护相关基础知识一、基站开通首先需要确定BSC数据库（2000基站管理对象数据、85小区数据、86相邻关系数据）是否已经load入BSC中。
此时MO数据的状态为可以用RXMSP:MO=RXOTG-xx;查看STATE状态MBL。
现场部分：基站设备的安装调试，本地的IDB数据库的创建，告警信息的定义，等一切到位了，就可以通知开站了。
BSC部分：1.首先明确自己所开基站情况，(基站名称、基站编号AH00XXXX、TG编号MO=RXOTG-X、传输编号DIP=RBLT2_X)2.查看传输情况：使用DTSTP:DIP=xxRBLT2;查看状态，如果是MBL的话（LOCK），使用DTBLE:DIP=xxRBLT2;这个命令将传输解闭（UNLOCK）使用DTSTP:DIP=xxRBLT2;查看状态，正常的为WO，断开为ABL，此命令也可用于以后断站时查看传输状态的好坏。
3.RXESI:MO=RXOTG-xx,SUBORD;(预激活整个基站的mo, “SUBORD” 参数是指TG以下的所有MO)RXBLE:MO=RXOTG-xx;(解开TG)RXBLE:MO=RXOCF-xx;(解开CF,即往DXU里load数据)4.RXMSP:MO=RXOCF-xx;(查看CF的状态)如果是CF状态是 NOOP，代码是0440，就说明他们站上还没打到远端模式（或传输还没好），你可以打电话问一下站上的硬件。
等看到CF状态是 OPER，进入下一步。
5.RXBLE:MO=RXOCF-xx,SUBORD;(将TG->CF->IS->TF->TRX->TX->RX->TS)6.RXCDP:MO=RXOTG-xx;再看载频的占用情况。
当看到所有载频状态为UNUSE就可以在“RLDEE_&_RLDEC”里找到这个站，load rldee（删外部小区）和rldec（改cgi）*“RLDEE_&_RLDEC”是由于在之前LOAD入数据库中的数据不能与现网重复，所以需要对数据进行修改，比如基站色码。
TD-LTE基站开通全流程操作指导
目录
TD-LTE 基站开通全流程概述
TD-LTE 网管侧基站数据配置
TD-LTE 基站侧基站数据配置 TD-LTE 基站开通及开通确认
> 内部公开
TD-LTE 基站开通全流程概述
TD-LTE基站开通先配置 数据使网管 与基站建链， 然后升级基 站为开通版 本，同步开 通配置数据， 即可完成基 站开通工作。
> 内部公开
同步基站开通数——整表同步
> 内部公开
同步基站开通数——数据反构
> 内部公开
确认开通状态——版本确认
> 内部公开
确认开通状态——小区状态确认
4、后续操作：整表同步
> 内部公开
TD-LTE 网管侧基站数据配置——方法一
> 内部公开
TD-LTE 网管侧基站数据配置——方法二
操作方法：通过网管数据导入工具导入单个基站xml文件，使
之在网管上生成该基站配置数据 应用工具：基站数据导入工具
适用场景：生成单个基站网管侧配置数据
操作步骤：
1、启动快配导入工具
操作步骤：
1、创建子网
2、创建基站管理网元
3、后续操作：数据反构
> 内部公开
TD-LTE 网管侧基站数据配置——方法三
> 内部公开
目录
TD-LTE 基站开通全流程概述
TD-LTE 网管侧基站数据配置
TD-LTE 基站侧基站数据配置 TD-LTE 基站开通及开通确认
> 内部公开
TD-LTE 基站侧基站数据配置——方法一
1、通过BCT生成基站配置数据xml文件
2、通过UMaker将该xml文件写入U-Key 3、将U-Key连接基站 3、等待U-Key自动开站和基站重启，观察后台网管-基站建链情况 4、后续操作：整表同步（后台数据为准）或数据反构（前台数据为准）
新开站、拆站、分裂、功分、扩容流程
贵港新开站、拆站、分裂、功分、扩容流程一新开站流程 (1)1、数据准备 (2)2、小区参数制作 (3)1）小区数据制作 (3)2）GSM900小区数据与GSM1800小区数据主要不同的地方 (3)3、邻区数据制作 (3)4、MO数据制作 (4)1）MO数据制作流程 (4)2）GSM900MO与GSM1800MO数据设置区别 (4)3）传输DIP连接及MO的操作 (5)4）开启EDGE数据制作 (6)5、新开站优化流程 (9)二、拆站数据流程 (10)1、HALT小区 (10)2、卸载MO软件 (11)3、断开MO与传输设备的连接 (11)4、断开TG与CELL的连接 (12)5、删除MO (12)6、删除告警 (12)7、删除小区 (13)三、小区分裂流程 (13)1、硬件方面 (14)2、数据方面 (14)四、小区功分流程 (14)1、硬件方面 (15)2、数据方面 (15)五、扩容流程 (16)1、扩容前准备工作 (16)2、加载波数据 (17)3、删载波数据 (18)4、传输压缩 (18)5、E-GSM频点的定义和删除 (19)6、CDUC+换成CDUD数据修改 (19)一新开站流程流程图：1、数据准备1）基站开通之前，首先由移动工程部门提供一份新开基站资料信息，如下附件：15.2贵港明兴大酒店.xls2）由传输专业分配传输DIP 号。
（如：100）3）根据资料给基站小区命一个名字，查看全网，分配唯一的一个CI 号(如：00121)，根据网元编成小区号（如UC00121、UC00122）；根据基站的经纬度及方位角，制作一份新的电子地图，再根据新的电子地图出一份新的SITE ，根据SITE 确定LAC 和找BCCHNO 、DCHNO 、BSIC 、邻区，提供该类信息给开站人员使用。
4）贵港RSITE 的命名规则：贵港以GG_开头，桂平以GGGP_开头，平南以GGPN_开头，总字符数不能超过15个，命名要唯一。
通信学习：Femto设备介绍使用方法
开户所在地
站点名称
2G/4G大功率设备
城一分公司 朝阳大东海国际酒店M
2G
设备序列号 FA14B0003012
设备mac 00271D310029
vlan（PTN) 168
5、京信与集成商上站开通，根据网络部分配的数据在设备上配置，并添加邻区 ，做验证性测试。如femto设备上新增宏站为邻区，需要及时反馈至网络部，及 时在宏站上添加femto为邻区。
业务类型
需求号
站号
2G GSM14100289
22167
4G TDL15093733 501477
站名 美廉美角门店JXEGM 丰台美廉美角门店JXELM
网元 13-29709-美廉美角门店M-PTN950 13-29709-美廉美角门店M-PTN950
端口 iu4-1NB-10A01L
GSM： 上行：1710MHz～1735MHz 下行：1805MHz～1830MHz WLAN：2.4GHz
产品特点
• 提升覆盖容量
• GSM和WLAN双模共
• 精确覆盖、深度覆盖 站共址
• 回传方式灵活
• 建站速度快
支持信道带宽 200k
发射功率
GSM:200mW WLAN:100mW
接收参考灵敏度 <-95dBm
业务能力
支持3个GSM/GPRS和1个EDGE共4载 波；
WLAN支持ieee 802.11b/g/n.； 支持网管、维护和调试。
通过PTN回传开通流程
1、集成商现场安装设备，记录设备的序列号、mac地址、PTN的ID号及可用的 端口、站点经纬度。
2、建设部门提供站点信息(站名、需求号、覆盖环境、经纬度）以工单的方式向 网络部申请站点的频点、CI、NCC、BCC、LAC:4606，网络部分配资源并根据 经纬度在相应的2G宏站、4G宏站上添加femto为邻区,同时反馈2G、4G宏站信息 给建设部门。
SDR基站典型FE&多载波联合配置实例(LMT)
SDR基站典型FE&多载波联合配置实例（LMT）目录第1章基站规划分析 (3)1.1 总览 (3)1.1.1 几个基本概念介绍（多载波联合，OSTR） (3)1.1.2 多载波联合组的设置和射频扩展的应用 (3)第2章基本数据配置 (8)2.1 基站属性配置 (8)2.2 地面资源配置 (12)第一步，拓扑结构 (12)第二步，干结点配置 (14)2.3 传输资源配置 (15)2.3.1 使用FE时传输资源配置 (15)第3章无线资源配置 (22)3.1 无线资源配置 (22)3.1.1 第一步，配置射频单元中心频点 (22)3.1.2 第二步，配置GSM扇区 (22)3.1.3 第三步，配置GSM RU (23)3.1.4 第四步，配置GSM载波 (26)第1章基站规划分析1.1 总览1.1.1 几个基本概念介绍（多载波联合，OSTR）按照传统的基站组网方式，通常一个逻辑小区（Cell）只打一个天线方向，比如一个全向小区（Omni Cell）使用一副全向天线，一个定向小区（Sectorized Cell）使用一副定向天线。
如果一个基站有三个定向小区，则一共需要三副定向天线，分别打三个不同的扇区方向（Sector或Direction），这就是通常所说的STSR组网。
而OTSR的含义，是一个逻辑小区（Cell）承载多个天线方向，采用全向发射、定向接收，以全向站的配置形式得到定向站的覆盖效果。
本实例中把“定向站的某个小区采用多个方向天线发射/接收”也叫做OTSR，也许把这种方式称为“多扇区逻辑合并”（MSLC：Multi Sectorslogical Combine）或“多载波联合”（MCUM：Multi Carrier Unite Combine）更为合适。
在本实例中，此站点共有2个1800M小区，小区编号为4和5，每个小区分别采用了2个方向的天线发射/接收，也就是说此站点共有4个方向的天线。
基站开通流程及相关规范
Thank You !
可见会有详尽的模块状态列表（包括温度，VSWR值等）；
基站调测开通流程—调测步骤
（19）VSWR测量——选中对应菜单 ，（从此以后为各项可根据需要有选 择的去操作）
（20）进入后依次选中UT_Anx，让其自 动测量VSWR，值会显示在窗口中； 现场驻波比值应小于告警门限值1.5 ， 标准值为1.1
基站调测开通流程—调测步骤
（21）让BTS做RI并存下来；
在BTS Terminal安装目录下，会生成一个“Reminv.txt”文件，就是RI文件。 （22）结束调测——选End Commissioning，设置好站名、网络代码后执行。
基站调测开通流程—BTS设置
1.设置Qmux地址，一定要依照CAE的内容设置； 1)进入传输设置菜单，选中Initial Settings；
在100处出现约12分钟的停顿此时载频pwr灯常亮约30秒后pwr灯灭800o2awi6ddl30秒基站调测开通流程基站调测开通流程调测步骤调测步骤13结束后会出现频率选择对话框根据现场bts情况选择相应的频段和频点再点submit基站调测开通流程基站调测开通流程调测步骤调测步骤14紧接着弹出如下图窗口共有两个项目区可供定义bridge是否使用电桥打勾表示使用
1、必备工具 PC机或笔记本电脑；（Pentium166以上，32M内存以上） 规范的电脑操作系统为WinNT4.0；（WIN2000/XP） 安装工作文件——BTS-Terminal release B9； 准备电缆——G3 BTS调测电缆 准备工具——小开头螺丝刀，大活动扳等 2、调测前检查项目 检查BTS配置； 检查电源及连线情况； BTS机架电源检查：-39V—— -72V； 检查机架安装情况； 检查RF电缆连接情况； 检查现场文件
