临时用水施工组织设计.
现场临时用水施工方案
现场临时用水施工方案在建筑施工过程中，常常会遇到需要临时用水的情况。
临时用水是指在施工现场临时供应的水，主要用于混凝土浇筑、清洗、灌溉等工作。
在现场施工中，对临时用水的储备和使用进行合理规划，可以提高施工效率，保证工程质量，确保施工安全。
下面将就现场临时用水的储备和使用方案进行探讨。
1. 临时用水储备为保证施工期间用水的供应，需要提前规划临时用水的储备方案。
可以从以下方面进行考虑和准备：1.1 水源选择在选择临时用水的水源时，应考虑水质、水量和供水稳定性。
一般可选择当地的自来水、地下水或水库等作为临时用水的水源。
1.2 储水容器在施工现场应配置足够的储水容器来储存临时用水。
储水容器应具有一定的容量，且要符合卫生标准，保证存放水质安全。
1.3 输水管道为了方便输送临时用水，应事先准备好输水管道，确保输送管道的质量和安全性。
2. 临时用水使用除了储备临时用水外，对于临时用水的使用也需要进行合理规划，避免浪费和造成资源浪费。
在使用临时用水时应注意以下几个方面：2.1 用水计划施工单位应提前制定用水计划，明确各项工作需要用水的时间和量，避免发生因用水不足导致工程延误的情况。
2.2 节约用水在使用临时用水时应严格控制用水量，避免浪费。
可以通过合理配置喷头、使用节水器等方式来提高用水利用率。
2.3 保护水质在使用临时用水时要注意保护水质，避免污染。
应定期清洗储水容器，确保输送管道的卫生。
3. 施工安全在临时用水的储备和使用过程中，施工单位还需注意施工安全问题。
应确保储水容器和输水管道的安全性，避免发生漏水等安全事故。
综上所述，对于现场临时用水，施工单位应提前做好充分准备，合理规划临时用水的储备和使用方案，以确保施工过程中的水源供应充足、用水合理、水质安全、施工安全。
只有保障了临时用水的有效供应与合理使用，才能提高施工效率、保证工程质量，确保施工进度顺利进行。
临时水电施工组织设计
第一章概述 (1)第二章现场电气部份设计 (2)第三章现场给水部份设计 (7)1．《施工现场暂时用电安全技术规》 JGJ46—2005；2．《建造工程施工现场供电安全规》 GB50914 — 93；3. 《低压配电装置及路线设计规》 GBJ54 —83；4. 《建造施工安全检查评分标准》 JGJ— 59 — 99；5．《漏电保护器安装和运行》 GB13955 — 92 ；6. 《建造机械使用安全技术规程》 JGJ33—86；7. 《建造给排水及采暖工程施工质量验收规》 GB50242-2002 。
1.工程概述工程名称：某小区建设项目(A1-A12#楼、 13-15#楼及地下车库)建设单位：某公司施工单位：某公司某小区建设项目(A1-A12#楼、 13-15#楼及地下车库)总建造面积 72056.39m2 。
电源引自办公区北侧的配电室。
现场办公区、职工生活区位于现场的东南侧位置。
安装作业班组给排水、电气施工技术员安全监督员项目经理1 ．设计资料A 、本工程总建造面积为 72056.39m2，根据施工区段划分情况，本工程划分为三个施工作业区分阶段进行组织施工。
施工组织时，各作业队可以在各自的区进行流水与平行施工。
B 、现场的甲供电源引自配电室，位于施工区东侧。
2 ．本设计依据箱式变压器的现有条件，设计低压配电引出部份的配置与运行安全。
3 ．现场供电系统彻底采用“三相五线制” ，“单相三相制”和“三级配电、二级保护”。
4 ．根据现场实际情况为保证供电系统安全运行和现场标准化管理，严格执行JGJ46-2005 规进行设计施工，电缆采用架空或者埋地式敷设，铺砂盖砖保护，过马路处均采用预埋钢套管保护；架空路线全部利用绝缘子挂线。
并与建造物和施工机械等保持安全距离。
一) A 级电箱的布置1 、在干线的动力接口处，引主电缆接入 A 级施工总配电箱，箱设置 A 级总漏电保护，具备隔离保护功能，并设置B 级输出接口装置，共计三个回路，可根据实际情况增设分路。
施工组织设计(方案)临时用水施工方案

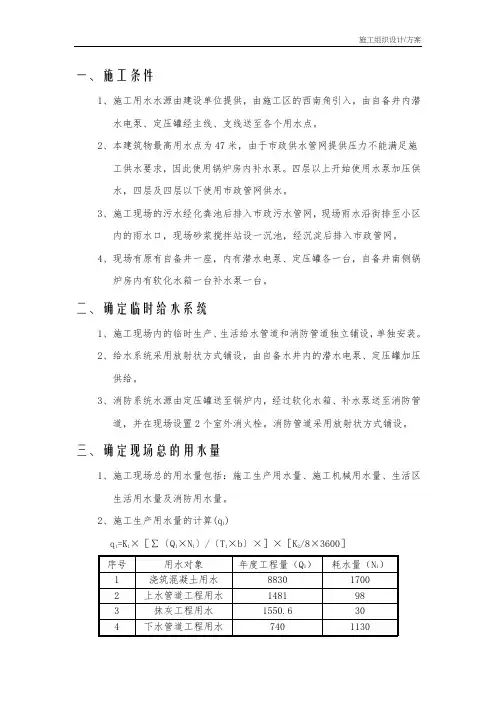

一、施工条件1、施工用水水源由建设单位提供，由施工区的西南角引入，由自备井内潜水电泵、定压罐经主线、支线送至各个用水点。
2、本建筑物最高用水点为47米，由于市政供水管网提供压力不能满足施工供水要求，因此使用锅炉房内补水泵。
四层以上开始使用水泵加压供水，四层及四层以下使用市政管网供水。
3、施工现场的污水经化粪池后排入市政污水管网，现场雨水沿街排至小区内的雨水口，现场砂浆搅拌站设一沉池，经沉淀后排入市政管网。
4、现场有原有自备井一座，内有潜水电泵、定压罐各一台，自备井南侧锅炉房内有软化水箱一台补水泵一台。
二、确定临时给水系统1、施工现场内的临时生产、生活给水管道和消防管道独立铺设，单独安装。
2、给水系统采用放射状方式铺设，由自备水井内的潜水电泵、定压罐加压供给。
3、消防系统水源由定压罐送至锅炉内，经过软化水箱、补水泵送至消防管道，并在现场设置2个室外消火栓。
消防管道采用放射状方式铺设。
三、确定现场总的用水量1、施工现场总的用水量包括：施工生产用水量、施工机械用水量、生活区生活用水量及消防用水量。
2、施工生产用水量的计算(q1)q 1=K1×［∑〔Q1×N1〕/〔T1×b〕×］×［K2/8×3600］K1----为未遇见的施工用水系数，取1.05～1.50。
K2----为现场施工用水不均匀系数。
T1----为年度有效作业日。
b-----每天工作数=1.05×（8830×1700+1481×98+1550.6×30+740×1130+500×200）÷（320×2）×（1.5÷8÷3600）=1.38（L/S）3、施工机械用水量的计算（q2）：q2=K1×∑Q2×N2×（K3/8×3600）K3----为施工机械不均匀系数，取2.0。
临时施工用水专项方案
一、编制依据1. 工程施工合同2. 本工程现场总平面布置图及施工图纸3. 《建设工程安全生产管理条例》国务院号令4. 《建设工程施工现场消防安全技术规范》5. 本工程施工组织设计二、工程概况1. 项目总体概况：本工程位于XX市XX区，总建筑面积为XX平方米，主要包括住宅楼、商业楼、地下车库等。
2. 设计概况：本工程由XX建筑设计研究院设计，结构类型为框架-剪力墙结构，建筑总高度为XX米，抗震设防烈度为7度。
三、临时施工用水设计1. 设计原则（1）满足施工现场各个需水点要求，如生产区、混凝土养护、办公区、生活区、现场厕所、试验室等。
（2）污水排放符合市政要求，满足现场消防要求。
2. 供水管网布设（1）水源：临时水源从东侧场地外市政管线引入现场，管道直径为DN100。
（2）给水系统：采用环网布置，沿建筑物布置镀锌钢管，办公区、厕所等用水点根据用水量大小从主水管上引出支管。
（3）消防用水：设置消防水池和消防水泵，确保消防用水供应。
3. 供水设施（1）储水池：容积为XX立方米，用于储存临时用水。
（2）加压水泵：采用XX型多级离心泵，扬程为XX米，流量为XX立方米/小时。
（3）阀门、管道等配件：选用符合国家标准的产品，确保系统安全可靠。
四、施工部署1. 施工用水及平面布置（1）施工用水从东侧场地外市政管线引入现场，沿建筑物布置DN100镀锌钢管。
（2）办公区、生活区、厕所等用水点从主水管上引出支管，采用DN50镀锌钢管。
2. 临时用水管线敷设（1）管线敷设采用暗敷方法，埋管深度为500mm。
（2）局部无暗敷条件的部位，采用架空敷设并做保温，防止管道冬季冰冻。
3. 临时用水系统调试（1）系统安装完成后，进行单机试运行，检查设备运行情况。
（2）进行系统联合试运行，检查各用水点供水情况，确保系统正常运行。
五、安全管理1. 临时用水系统施工过程中，严格按照操作规程进行施工，确保施工安全。
2. 定期检查临时用水系统，发现安全隐患及时整改。
新城万博临时用水用电施工组织设计三期
目录方案编制依据第一章现场勘测 (2)一、工程项目的基本情况 (2)二、现场基本情况 (3)第二章临时用水设计 (4)一、施工临时用水设置方案 (5)1.1 施工区临时用水量计算及管网设计 (5)1.2水源及主干管设置 (5)二、临时排水设置方案 (6)三、消防设置方案 (6)3.1水消防 (6)3.2干粉灭火器消防 (6)第三章临时用电设计 (7)一、系统设置概述 (7)1.1临时设施 (7)1.2临时电源 (7)1.3供电系统设置 (7)1.4线路敷设 (7)二、负荷计算及线路电缆选用 (8)2.1主要用电设备及其参数 (8)2.2总负荷计算及主电缆选用 (8)2.3 二级配电箱供电线路及箱内元器件设置 (15)2.4 三级配电箱内元器件设置 (24)2.5配电室设计 (27)三、接地与防雷设计 (29)3.1接地 (29)3.2 防雷 (29)四、防护措施 (30)4.1电气设备防护 (30)4.2线路防护 (30)五、安全用电措施和电气防火措施 (30)5.1安全用电技术措施 (30)5.2安全用电组织措施 (34)5.3电气防火技术措施 (34)5.4电气防火组织措施 (34)方案编制依据1、《建设工程施工现场供用电安全规范》GB50194-932、《施工现场临时用电安全技术规范》JGJ46-20053、《低压配电设计规范》GB50054-954、《供配电系统设计规范》GB50052-955、《通用用电设备配电设计规范》GB50055－936、工地现场的电源情况第一章现场勘测一、工程项目的基本情况工程建设概况一览表序号内容说明与要求1 工程名称新城·国际花都三期工程（Ⅱ标段）2 建设地点长沙市望城区雷锋大道与银星路交角处3 建设单位长沙市新城万博置业有限公司4 设计单位湖南方圆建筑工程设计有限公司5 勘察单位中国有色金属工业长沙勘察设计研究院6 监理单位上海高科工程咨询监理有限公司7 建设规模总建筑面积约8万平方米。
临时水电施工组织设计
联发君悦运河临时用电用水施工方案一、现场概况本项目位于江都路五台山路，总建筑面积:12万平米，地上建面9.7万平米，地下建面2.6万平米，开发集高端、商务等多种功能于一体的综合体。
第一部分临时用电一、施工用电界面划分与布置1、地下室及每一栋按区域划分，每个区域设置临时用电接驳点；2、每个钢筋加工场、木工加工场提供电源配电线路至分配电箱，加工场内所有开关箱由分包提供；3、机电加工场及其它加工场均由自行配制电箱及其线路，其电源接至附近的二级分配电箱。
但必须接受统一管理、调配；4、所有电动砼泵、塔吊、施工电梯、井架总包提供其电源线路至专用开关箱，开关箱位置在首层设备附近5M范围之内；5、临时照明：地下室主要通道、所有楼梯间、楼层外架临时上下跑道、施工电梯进出口、正式楼梯间及其电梯前室、井架进出口。
地库及塔楼主体结构层大面积设置临时照明，采用三级配电，两级防护。
6．按照《JGJ46-2005》规定制定施工用电方案，接地电阻R≤4 欧姆。
二、确定用电负荷1）塔式起重机Kx=0.60 COSφ=0.60 tgφ=1.33 将 Jc=40%统一换算到 Jc1=25%的额定容量P e=n×（Jc/Jc1）1/2×Pn=（0.40/0.25）1/2×31.6=39.97kw Pjs= Kx×Pe=0.60×39.97=23.98kw2）塔式起重机Kx=0.60 COSφ=0.60 tgφ=1.33 将 Jc=40%统一换算到 Jc1=25%的额定容量Pe=n×（Jc/Jc1）1/2×Pn=3×（0.40/0.25）1/2×51.6=195.8kw Pjs= Kx×Pe=0.60×195.8=117.48 kw3）施工电梯Kx=0.50 COSφ=0.60 tgφ=1.33Pjs=0.5×19.6×4=39.2 kw4）强制式搅拌机Kx=0.75 COSφ=0.85 tgφ=0.62 Pjs=0.75×7.5×4=22.5 kw 5）钢筋调直机Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×5.5=1.65 kw6）钢筋切断机Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.30×5.5×2=3.3kw7）钢筋弯曲机Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×3×2=1.8 kw8）钢筋弯箍机Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×2.2×2=1.32 kw9）电渣压力焊Kx=0.40 COSφ=0.50 tgφ=1.73 将 Jc=50%统一换算到 Jc1=100%的额定容量Pe= n×（Jc/Jc1）1/2×Pn=2×（0.50/1.00）1/2×12.5=17.68 kw Pjs= Kx×Pe=0.4×17.68=7.07 kw10）交流电焊机Kx=0.350 COSφ=0.40 tgφ=2.29 将Jc=50%统一换算到Jc1=100%的额定容量Pe= n×（Jc/Jc1）1/2×Pn=2×（0.50/1.00）1/2×23.4=33.1 kw Pjs= Kx×Pe=0.35×33.1=11.59 kw11）圆盘锯Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.30×3×2=1.8 kw12）插入式振动器Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×10.5×8=3.6 kw 13）平板振动器Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×1.1=0.33 kw14）高压水泵Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×5.5×4=6.6 kw15）潜水泵Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×3×10=9 kw16）镝灯Kx=0.50 COSφ=0.50 tgφ=1.73 Pjs=0.5×3.5×5=8.75 kw17）碘钨灯Kx=0.50 COSφ=0.50 tgφ=1.73 Pjs=0.5×1×10=5 kw18）生活区Kx=0.60 COSφ=0.70 tgφ=1.02 Pjs=0.6×75=45 kw总的计算负荷计算总箱同期系数取Kx=0.75 总有功功率Pjs=Kx∑Pjs=0.75（23.98+117.48+39.2+22.5+16.5+3.3+1.8+1.32+7.07+11.59+1.8+ 3.6+0.33+6.6+9+8.75+5+45）=243.6kVA 总的无功功率Qjs= Kx∑Qjs=0.75（31.9+156.25+52.14+13.95+33+3.37+1.84+1.35+12.23+26.54 +1.84+3.67+0.34+6.7+9.18+13.84+8.65+45.9）=317.02kVA 总的视在功率Sjs= （Pjs2+ Qjs2）1/2=(243.62+317.022)1/2=399.8 kVA 总的计算电流计算 Ijs=Sjs/（1.732×Ue）=399.8/（1.732×0.38）=607.5A 故需业主提供不小于 399.8KVA 的电源。
临时给排水施工工程方案
临时给排水施工工程方案一、工程概况本工程位于某市某街道，总用地面积约为X平方米，规划建设用地面积约为X平方米。
主要建设内容包括X栋X层X型住宅楼和X栋X层X型商业楼，以及相应的地下车库、绿化、道路等附属设施。
此次给排水施工工程主要涉及到建筑内外给排水系统、雨水管网、地下车库排水系统等部分。
二、设计依据1. 《建筑给水排水设计规范》2. 《城市排水设计标准》3. 地方相关规范标准三、施工组织1. 组织人员项目经理：XXX，负责整个施工工程的组织、协调和管理工作。
施工队长：XXX，负责具体工程现场施工指挥和管理工作。
2. 施工设备本工程所需施工设备包括挖掘机、混凝土搅拌机、隧道排水泵站、电焊机、压力试验泵等。
3. 施工材料本工程所需施工材料包括PVC排水管、HDPE排水管、固体拦截器、排水泵、雨水篦子、防水材料等。
四、施工工艺与流程1. 基础工程根据设计图纸和要求，先进行基础工程的挖掘和清理，确保施工现场的平整和安全。
2. 排水管道安装按照设计要求，在建筑物的内部进行给排水管道的安装，包括主体排水管、分支管、排水口和检查口的设置等。
3. 地下车库排水系统安装在地下车库进行排水系统的设置，包括排水槽、雨水篦子、排水泵等设施的安装。
4. 雨水管网建设根据设计要求，在建筑物周边设置雨水管网，将雨水排放到污水处理系统或者自然水体中。
5. 防水处理对建筑物的地下部分进行防水处理，确保建筑物内部不受地下水的侵蚀。
6. 系统试压和清洗完成给排水系统的安装后，进行系统试压和清洗，确保系统的密闭性和畅通性。
五、安全与质量控制措施1. 安全控制严格执行国家相关安全规定，保证施工现场的安全，做好安全教育和安全防护工作。
2. 质量控制施工过程严格按照设计要求和相关规范执行，进行质量监督和检测，确保施工质量达标。
3. 环境保护施工过程中，做好施工现场环境保护工作，保护周边环境的清洁和安全。
六、施工进度计划工程总工期约为X个月，具体施工进度安排如下：1. 基础工程施工（X个月）2. 排水管道安装（X个月）3. 地下车库排水系统安装（X个月）4. 雨水管网建设（X个月）5. 防水处理（X个月）6. 系统试压和清洗（X个月）七、工程预算本工程总预算约为X万元，具体分项预算如下：1. 施工设备费用：X万元2. 施工材料费用：X万元3. 人工费用：X万元4. 其他费用：X万元八、施工成果在施工结束后，将保障给排水系统和雨水管网畅通和稳定运行，确保建筑物的安全和环境的卫生。
项目临时水电施工组织设计
XXX临时用电用水施工方案一、现场概况本项目位于XXXX路，总建筑面积:12万平米，地上建面9.7万平米，地下建面2.6万平米，开发集高端、商务等多种功能于一体的综合体。
第一部分临时用电一、施工用电界面划分与布置1、地下室及每一栋按区域划分，每个区域设置临时用电接驳点；2、每个钢筋加工场、木工加工场提供电源配电线路至分配电箱，加工场内所有开关箱由分包提供；3、机电加工场及其它加工场均由自行配制电箱及其线路，其电源接至附近的二级分配电箱。
但必须接受统一管理、调配；4、所有电动砼泵、塔吊、施工电梯、井架总包提供其电源线路至专用开关箱，开关箱位置在首层设备附近5M范围之内；5、临时照明：地下室主要通道、所有楼梯间、楼层外架临时上下跑道、施工电梯进出口、正式楼梯间及其电梯前室、井架进出口。
地库及塔楼主体结构层大面积设置临时照明，采用三级配电，两级防护。
6．按照《JGJ46-2005》规定制定施工用电方案，接地电阻R≤4 欧姆。
二、确定用电负荷1）塔式起重机 Kx=0.60 COSφ=0.60 tgφ=1.33 将 Jc=40%统一换算到 Jc1=25%的额定容量Pe=n×（Jc/Jc1）1/2×Pn=（0.40/0.25）1/2×31.6=39.97kw Pjs= Kx×Pe=0.60×39.97=23.98kw2）塔式起重机 Kx=0.60 COSφ=0.60 tgφ=1.33 将 Jc=40%统一换算到 Jc1=25%的额定容量Pe=n×（Jc/Jc1）1/2×Pn=3×（0.40/0.25）1/2×51.6=195.8kw Pjs= Kx×Pe=0.60×195.8=117.48 kw3）施工电梯 Kx=0.50 COSφ=0.60 tgφ=1.33 Pjs=0.5×19.6×4=39.2 kw4）强制式搅拌机 Kx=0.75 COSφ=0.85 tgφ=0.62 Pjs=0.75×7.5×4=22.5 kw 5）钢筋调直机 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×5.5=1.65 kw6）钢筋切断机 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.30×5.5×2=3.3kw7）钢筋弯曲机 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×3×2=1.8 kw8）钢筋弯箍机 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×2.2×2=1.32 kw9）电渣压力焊 Kx=0.40 COSφ=0.50 tgφ=1.73 将 Jc=50%统一换算到 Jc1=100%的额定容量Pe= n×（Jc/Jc1）1/2×Pn=2×（0.50/1.00）1/2×12.5=17.68 kw Pjs= Kx×Pe=0.4×17.68=7.07 kw10）交流电焊机Kx=0.350 COSφ=0.40 tgφ=2.29 将Jc=50%统一换算到Jc1=100%的额定容量Pe= n×（Jc/Jc1）1/2×Pn=2×（0.50/1.00）1/2×23.4=33.1 kw Pjs= Kx×Pe=0.35×33.1=11.59 kw11）圆盘锯 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.30×3×2=1.8 kw12）插入式振动器 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×10.5×8=3.6 kw 13）平板振动器 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×1.1=0.33 kw14）高压水泵 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×5.5×4=6.6 kw15）潜水泵 Kx=0.30 COSφ=0.70 tgφ=1.02 Pjs=0.3×3×10=9 kw16）镝灯 Kx=0.50 COSφ=0.50 tgφ=1.73 Pjs=0.5×3.5×5=8.75 kw17）碘钨灯 Kx=0.50 COSφ=0.50 tgφ=1.73 Pjs=0.5×1×10=5 kw18）生活区 Kx=0.60 COSφ=0.70 tgφ=1.02 Pj s=0.6×75=45 kw总的计算负荷计算总箱同期系数取Kx=0.75 总有功功率Pjs=Kx∑Pjs=0.75（23.98+117.48+39.2+22.5+16.5+3.3+1.8+1.32+7.07+11.59+1.8+ 3.6+0.33+6.6+9+8.75+5+45）=243.6kVA 总的无功功率Qjs= Kx∑Qjs=0.75（31.9+156.25+52.14+13.95+33+3.37+1.84+1.35+12.23+26.54 +1.84+3.67+0.34+6.7+9.18+13.84+8.65+45.9）=317.02kVA 总的视在功率Sjs= （Pjs2+ Qjs2）1/2=(243.62+317.022)1/2=399.8 kVA 总的计算电流计算 Ijs=Sjs/（1.732×Ue）=399.8/（1.732×0.38）=607.5A 故需业主提供不小于 399.8KVA 的电源。
临时用水施工方案(最新版)
临时用水施工方案(最新版)临时用水施工方案一、编制依据本方案编制依据《建设工程水工程施工安全技术规程》（/T 164-2016）和《建筑工程施工组织设计规范》（GB -2013）等相关法律法规、标准和规范。
二、工程概况本工程为某大型商业综合体的建设工程，位于XX市XX区XX路XX号，占地面积XX平方米，总建筑面积XX平方米，主要包括地下一层、地上X层，其中包括商业、办公、停车等功能。
三、施工现场用水设备施工现场用水设备主要包括水泵、水箱、管道等。
其中，水泵选用X品牌X型号，水箱容积为X立方米，管道选用X 材质X口径。
四、现场用水量计算4.1 现场施工用水量计算施工现场用水主要用于混凝土搅拌、洗车、灌浆等工序。
根据工程实际情况，估算出每天用水量为X立方米。
4.2 总用水量计算除施工现场用水外，还需考虑生活用水和消防用水。
根据设计规范和相关标准，估算出每天生活用水量为X立方米，消防用水量为X立方米。
因此，总用水量为每天X立方米。
五、供水管选型及埋设供水管选型应符合相关标准和规范，同时考虑施工现场实际情况。
根据现场地形地貌和工程设计要求，选用X材质X 口径供水管。
供水管的埋设应满足相关标准和规范，确保供水管的稳定和安全。
5.1 供水管径的选择在选择供水管径时，需根据实际用水量和水压来确定。
根据现场测量数据，我们建议采用XX毫米的管径，以保证供水的稳定和充足。
同时，也需要考虑管道的材质和施工工艺，以确保管道的质量和使用寿命。
5.2 供水管道的埋设在进行供水管道的埋设时，需要注意以下几点：首先，要根据地形和地质条件确定管道的埋深和坡度；其次，要选择合适的管道材质和接口方式，确保管道的连接牢固；最后，要进行必要的防腐处理和保护，以延长管道的使用寿命。
六、施工排水方案为确保施工过程中的排水畅通，我们制定了以下排水方案：首先，在施工现场设置合适的排水口和排水沟，以便及时排出雨水和废水；其次，根据现场情况选择合适的排水管径和坡度，以保证排水的顺畅；最后，对排水管道进行必要的防腐处理和保护，以延长其使用寿命。
施工现场临时用水施工组织设计方案
大荔县集中供热项目施工现场临时用水施工方案编制：审核：审批：九冶建设有限公司二00一八年一月施工现场临时用水施工方案一、工程概况：1、本工程为陕西省渭南市大荔县集中供热项目，该项目有两个单体工程，分别为办公楼和宿舍楼。
现场基础交通方便，设施配套齐全。
2、办公楼为三层框架结构，建筑总高度为13.1m，建筑总面积为2477.84㎡。
设计使用年限为50年，建筑耐火等级为一级，建筑物抗震设防烈度为八度。
3、宿舍楼为四层框架结构，建筑总高度为15.0m，建筑总面积为2532.29㎡。
设计使用年限为50年，建筑耐火等级为一级，建筑物抗震设防烈度为八度。
二、编制说明：1．遵循安全、经济、节约的临水设计原则对工程现场临水进行设计。
2．合理布置，统筹安排，严格遵守相关文件规定。
三、编制依据：1．业主提供的施工现场水源技术参数，所在位置及现场实际条件。
2. 华清学府城三期Ⅱ标段工程总平面布置图。
3．现行的国家施工验收规范。
（2）《建筑施工安全检查标准》JGJ59-2011（6）《建筑施工安全技术统一技术规范》GB 50870-2013（7）《施工企业安全生产管理规范》GB50656-2011四、使用范围：本临水施工方案适用范围华清学府城三期Ⅱ标段工程项目现场临时用水的施工和全过程服务。
五、临时用水管道计算1.施工现场临水情况：现场临时总水源由业主提供，水源由生活区西侧市政管井接入（预留管径为DN100）。
2.主要用水临建情况：施工现场临时用水主要考虑施工现场生活、厕所及施工的上下水，临建的排出及施工污水净化后排入沉淀池等相应处理后再排入市政管道。
3.临时用水设计：本工程现场用水有施工用水、生活用水、消防用水三部分。
3.1施工用水量的计算q1=K1ΣQ1.N1/(T1 .t) ×K2/（8×3600）式中q1——施工用水量（L/S）K1——未预计的施工用水系数（1.05 —1.15）Q1——年（季）度工程量（以实物计量单位表示）N1——施工用水定额T1——年（季）度有效作业天数t——每天工作班数K2——用水步均衡系数工程实际工程量及计算系数的确定由于本工程分阶段施工，按一次最大施工面积计算，故Q1主要以结构施工阶段的混凝土的工程量为依据，据估计本工程混凝土共计500m3，混凝土养护用水额取500L/M3,冲洗用水100L/M3，拟定结构前期工期约为90d（按封顶时间考虑）每天按1.5个工作班计算，因此K1=1.05Q1=500M3N1=500T1=90dt=1.5班K2=1.15故q1={1.05×[(500×500)÷(90×1.5)]×1.15}÷（8×3600）=0.078L/S3.2生活用水量计算○1施工现场生活用水公式q2=∑P1N2K3/( t ×8×3600)式中q2——施工现场生活用水量（L/S）P1——施工现场高峰昼夜人数（拟定20人）；N2——施工现场生活用水定额（20L/人.班）t——每天工作班数（班）K3——用水步均衡系数（1.30 —1.50）故q2=（90×20×1.4）/（1.5×8×3600）=0.058L/S○2工人生活区用水（施工现场不考虑）q3=（ΣP2N3K4）/（24×3600）q3——生活区生活用水量（L/S）P2——生活区居住人数；N2——生活区生活用水定额（20升/人.班）t——每天工作班数（班）K3——用水步均衡系数（2.00—2.50）生活用水系数确定：生活区生活用水定额其中包括：卫生设施用水定额为25升/人；食堂用水定额为15升/人；洗浴用水定额为30升/人（人数按照出勤人数的30%计算）；洗衣用水定额为30升/人。
临时用水用电施工组织设计
目录第一章、编制依据--------------------------------------1 第二章、工程概况----------------------------------------1 第三章、施工临时用水计划--------------------------------1 第四章、施工临时用电设计--------------------------------5 第五章、接地与防雷-------------------------------------8 第六章、施工安全用电管理措施---------------------------9第一章、编制依据一、工程施工图二、施工现场临时用电安全技术规范---------JGJ46-2005三、建设工程施工现场供用电安全规范-------GB50104-93四、建筑电气安装工程施工质量验收规范-----GB50303-2002第二章、工程概况一、工程概况1、工程简介本工程为工程，为框架主体结构，高20.5米，长114米,宽26.5米,地下室一层，地面以上3层，建筑物平面形状呈长方型。
二、施工现场勘测1、内拟建基坑南北西侧为道路，北侧建有篮球场、田径训练场，东侧为消防车回车场地，南西侧有高约为7.5m的边坡，北侧道路上有污水、雨水管线。
2、场内交通条件：现状交通比较便利，临近有侨香路到北环大道，由侨城东路到深南大道，临近有广深高速可到东莞、广州等周边城市，施工现场已建有6米消防车道，可做施工道路，施工车辆出入基本不存在问题。
3、场内水电供应条件：现场有市政管网可供接驳。
第三章、施工临时用水计划施工用水从甲方指定接口井接驳。
本工程作业面较长，道路用水主要采用洒水车供水。
砼及砂浆由预拌混凝土厂供应，现场用水主要是养护混凝土、零星混凝土、生活用水、消防用水等。
给水网采用线形布置，以供各处用水。
第四章、施工临时用电设计为保证安全生产、文明施工，据JGJ46—2005建设部部标《施工现场临时用电安全技术规范》编制本临时用电计划。
临时用水工程施工组织设计方案
XX柏景西雅图工程临时用水施工方案XX四建集团XX二〇一八年五月目录第一章工程概况和编制依据1第一节工程概况1第二节编制依据1第二章临时用水量计算2第一节临时用水量计算依据2第二节临时用水量计算2第三节水泵和储水罐的选择5第三章施工临时用水设置方案5第一节临时用水原则6第二节临时给水方案6第三节临时排水方案8第四章工艺流程及施工要求9第一节工艺流程9第二节施工要求10第五章临时用水维护与管理11第六章消防管理技术措施和应急救援12第一节消防管理措施12第二节不同施工阶段的防火要点14第三节现场发生火灾时应急救援技术措施14第一章工程概况和编制依据第一节工程概况1.1 工程名称：XX柏景西雅图项目1.2 工程地点：XX市九龙坡区西彭组团0分区11-01/01号地块1.3 工程规模：本工程由9#-4#住宅，9#-4#楼裙房，以及一期地下车库组成，其中9#-4#住宅地下2 层，地上33 层，建筑高度为99 米，一期车库地下2层，均为钢筋混凝土框架－剪力墙结构；建筑总面积约170000m2，其中地上建筑面积约100000㎡，地下建筑面积约70000㎡。
1.4 建设单位：XX柏景铭厦置业XX1.5 设计单位：中煤科工集团XX设计研究院XX1.6 勘察单位：XX一三六地质矿产XX公司1.7 监理单位：XX大地建设监理XX公司1.8 施工单位：XXXX四建集团XX1.9项目承包X围：XX柏景西雅图项目土建、水电安装等工程总承包。
1.10 施工合同对项目施工的重点要求：1.10.1 质量标准：合格。
1.10.2 安全管理标准：达到XX市文明工地标准。
第二节编制依据2.1《建筑给水排水设计规X》GB50015-2003(2009年版）2.2《高层民用建筑设计防火规X》GB50016-20142.3《施工临时用水设计规X》2.4 施工图纸2.5 施工现场临时用水平面布置图第二章临时用水量计算第一节临时用水量计算依据1.1 建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。
临时用水施工组织设计方案范本
临时用水施工组织设计方案范本一、背景在施工过程中，临时用水是必不可少的一项资源。
为了科学合理地安排和管理临时用水，提高施工效率，特制定此《临时用水施工组织设计方案范本》。
二、施工场地施工场地主要包括建筑工地、路面施工、园林绿化等相关工程，需根据不同场地的具体情况进行设计。
三、施工用水量估算根据施工工程的规模和施工周期，合理估算所需的施工用水量。
同时考虑到施工过程中可能出现的浪费、损耗等情况，以确保能够充足供应所需用水。
四、临时用水设施根据施工场地和用水需求，合理选用以下临时用水设施：1. 备用水源：保证施工过程中的用水供应，可选用直接连接自来水管网或者设置水龙头的水桶等。
2. 水管线路：根据施工场地的布局和用水点的位置，合理设计水管线路，保证用水畅通。
3. 水龙头和喷灌设施：根据实际需要设置合适的水龙头和喷灌设施，方便施工人员使用水源。
4. 用水管理措施：为了避免浪费和滥用用水资源，应制定相应的用水管理措施，包括使用水的时间、次数、用量等。
5. 排水设施：确保在施工过程中产生的废水能够及时排除，避免对周围环境和人员造成影响。
五、施工用水安全管理为了保障施工过程中的用水安全，需采取以下措施：1. 饮用水安全：严格要求施工现场供应的饮用水符合相关卫生标准，定期检测水源水质，并及时处理异常情况。
2. 设备维护：定期检查和维护施工用水设备，确保正常运行，预防设备故障和漏水等问题。
3. 应急预案：制定应急预案，包括应对突发事件、供水中断等情况，确保施工期间用水能够持续供应。
4. 用水监控：设立用水监控系统，实时监测用水量和水质，及时发现和解决问题。
六、环保措施在施工过程中，应注重环境保护，采取以下措施：1. 废水处理：对废水进行集中处理，确保排放水质符合环保要求。
2. 环境保护设施：设置防尘、防雾、防污染设施，减少施工对周边环境的影响。
3. 回收再利用：对可回收的废水进行处理和回收利用，降低用水量和环境负荷。
施工临时用水施工组织设计
1.1 《建造设计防火规范》 GB50016-2022。
1.2 《建造工程施工现场消防安全技术规范》 GB50720-20221.3 建造给水排水及采暖工程施工质量验收规范 GB50242—20021.4 《建造工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》GBJ01-83-2003。
1.5 甲方提供的总图及相关技术资料。
1.6 施工现场实际情况序号项目内容1 工程名称2 工程地址3 建设单位4 设计单位5 监理单位6 质量监督站7 工程总包8 合同范围9 投资性质10 合同工期 11 质量目标序 项 内容号 目建 简洁、慷慨，美观筑特点建 住宅及商业，停车场，人防筑用途绝 对标高规划总用地面积 总建造面积住宅建造面积 公建垃圾站 建 公厕筑面积变电站总概况物业社区组织工作用 房门卫地下车库出地面 楼梯间地上总建造面积室内外高 差本工程现场暂时用水系统由三部份构成： 3.1.1 施工现场消防用水。
3.1.2 施工现场生产用水，包括混凝土养护、砼试块标养室、大门口冲洗 车辆现场洒水降尘、暖卫专业各项水试验等用水 3.1.3 施工现场厕所冲洗、施工现场食堂生活用水等。
3.2 临水水源在施工现场西南侧，暂时水管引入后通过控制阀门和水表 (设置 水表井)，采用 DN100 焊接钢管在现场形成环线布置一周， 作为消防用水和平面 施工水源。
现场消防给水与生产用水使用一套给水系统， 土方及基础阶段为低压给水 系统； 主体及装修阶段为高压给水系统,由消防水泵直接供水， 当发生火情时的 水压由消防水泵产生。
土方及基础施工阶段，现场沿施工道路四周按不大于 50 米间距设置 32 处 消火栓箱，并在北侧和西侧进出通道口、办公临建区、木工加工区设置 8 处消 火箱柜。
每一个消防柜处设明显的消防标志,消防器具按“五五”配置，消防箱摆 放在合适的位置， 箱内配置 25 米长麻质水龙带和 Φ19 水枪一个。
消火栓安装：商业建造面积地下车库面积 地下储藏面积地下建造面积1000×600×200 消火栓箱25米长麻质水龙带及¦9水枪消火栓页岩砖砌筑，内填保温材料室外消火栓做法施工用水每一个甩口处均设铜制闸板阀门(或者不锈钢球阀)控制，水点甩出地面高度1.1m，其他用水与消防水单独设置。
临时工程水施工方案
临时工程水施工方案一、项目概况本方案为临时工程水施工方案，施工地点位于某某地区的某某建筑工地。
施工内容包括临时供水系统的布置和安装，以满足工地生产和生活用水需求。
施工时间为某某年某某月至某某年某某月。
二、施工前准备1.施工前，需对施工地点进行现场勘查，了解地形地貌和周边环境，确定临时供水系统的布置位置和管道线路。
2.根据施工需要确定所需材料和设备，包括水泵、管道、阀门等，并进行采购和准备。
3.对施工人员进行培训，确保施工人员具备相关操作技能和安全意识。
4.制定施工计划和安全生产方案，明确施工流程和安全措施，确保施工过程安全有序进行。
三、施工方案1.临时供水系统布置和安装(1)选择水源：根据工地附近的水资源情况，选择合适的水源供应，可以是自流、井水或者外购水资源。
(2)水泵安装：选择适合工地用水需求的水泵，根据实际情况确定水泵的数量和安装位置，确保供水系统正常运行。
(3)管道布置：根据工地布局和用水需求，在工地内进行管道布置，确定主干管线和分支管线的走向和连接方式。
(4)阀门设置：在管道上设置各类阀门，包括控制阀、截止阀等，以便对供水系统进行控制和调节。
2.设备调试和运行(1)完成供水系统的布置和安装后，进行设备调试和运行，包括水泵启动、管道压力测试等，确保供水系统正常运行。
(2)对供水系统进行试运行和监测，观察水流情况和管道压力，及时发现并处理供水系统的问题和隐患。
3.施工现场管理(1)对施工现场进行管理和维护，保持施工区域的整洁和安全，防止材料和设备损坏和丢失。
(2)保障施工人员的安全，提供必要的劳动保护用品和培训，严格遵守安全操作规程，预防和减少施工安全事故的发生。
四、施工结束1.完成临时供水系统的安装和调试后，对供水系统进行验收和监测，确保供水系统运行正常。
2.整理和清理施工现场，清除多余的材料和设备，归还租借的设备，保持施工现场的整洁。
3.对临时供水系统进行定期检查和保养，及时发现和处理供水系统的问题，确保供水系统持续稳定运行。
装修工程临时用水施工方案doc
装修工程临时用水施工方案doc一、基本情况1.1 本装修项目位于xx市xx区xx街xx号，项目总面积为xxxx平方米，包括xxxxx别墅/公寓/写字楼。
1.2 施工单位为xxxx建筑装饰工程有限公司，负责本项目的所有施工工作。
1.3 本项目施工期为xxx年x月至xxx年x月，计划装修期间所需用水量为xxxxx立方米。
二、临时用水需求分析2.1 施工期间用水需求主要包括生活用水、施工洗涤及烘干、混凝土搅拌等。
2.2 生活生产用水：包括工地工人日常生活生产所需用水，主要用于饮水、烹饪、洗漱等。
2.3 施工洗涤及烘干：包括洗涤施工用具、清洗施工场地等，以及施工完成后的场地绿化工作等。
2.4 混凝土搅拌：包括混凝土搅拌所需用水及冲洗搅拌设备等。
2.5 根据以上需求分析，预计施工期间每日用水量约为xxxx立方米。
三、临时用水来源3.1 施工期间的临时用水来源主要包括市政供水、临时安装水箱、水泵抽水等。
3.2 市政供水：如条件允许，可申请市政供水，根据项目需求提供相应用水量。
3.3 临时安装水箱：如市政供水无法满足需求，可考虑临时安装水箱，定期配送所需用水。
3.4 水泵抽水：如需自行解决用水问题，可考虑使用水泵从地下水源或附近水体抽水解决。
四、临时用水施工方案4.1 生活用水解决方案4.1.1 如条件允许，可申请市政供水，保证工地生活用水需求。
4.1.2 如市政供水无法满足需求，可安排临时安装水箱，定期配送所需用水。
4.1.3 安排专人负责水箱日常检查、清洗与补给工作，保证工地生活用水质量。
4.2 施工洗涤及烘干解决方案4.2.1 根据施工进度合理安排施工洗涤及烘干时间，减少不必要的用水浪费。
4.2.2 使用环保型洗涤剂，减少化学污染，并合理安排烘干设备，节约能源。
4.3 混凝土搅拌解决方案4.3.1 根据混凝土使用量合理安排搅拌机设备，减少不必要的用水浪费。
4.3.2 定期清洗搅拌机设备，保证设备正常运行，减少维护用水。
临时用水施工组织设计
临时用水施工组织设计1. 引言临时用水施工是指在建设项目中，由于正式供水系统尚未建设或者暂时无法供水的情况下，临时采取其他方式进行供水的施工活动。
临时用水施工组织设计是确保施工期间顺利供水的重要环节。
本文将从供水需求、水源选择、输送管道设计和施工安全等方面进行介绍和讨论。
2. 供水需求分析在进行临时用水施工组织设计前，需要对工程项目的供水需求进行充分的分析和评估。
这包括施工工作所需的用水量、用水用途以及用水频率等因素。
通过准确评估供水需求，可以为后续的水源选择和输送管道设计提供基础。
3. 水源选择根据供水需求分析的结果，需要选择合适的临时水源。
常见的临时水源包括人工开挖的水塘、自然水源（如河流、湖泊等）、雨水收集等。
在选择水源时，需要考虑水源的可靠性、可取水量、水质等因素。
同时，要确保水源距离施工现场的距离适中，以保证输送管道的有效性和供水的便捷性。
4. 输送管道设计输送管道设计是临时用水施工组织设计的关键环节。
根据供水需求和水源选择，需要设计合理的输水管道系统。
设计时需考虑管道的材质选择、管道布置、管道直径、施工材料等因素。
合理的管道设计可以提高水流的稳定性和输水效率，确保施工期间水源能够顺利输送到需要的地方。
5. 施工安全措施在临时用水施工组织设计过程中，施工安全是至关重要的因素。
需要制定详细的施工安全措施，包括工地安全管理、人员培训、警示标识等方面。
特别要注意管道施工过程中的安全隐患，例如地面塌方、管道破裂等。
同时要对用水地点进行安全评估，确保供水过程中不会对人员和环境造成潜在危害。
6. 施工监测和维护临时用水施工组织设计的最后一个环节是施工监测和维护。
需要建立完善的监测机制，对供水管道进行定期巡检，及时发现并解决可能出现的问题。
同时要建立维护措施，定期清洗和保养管道设备，确保供水的安全和健康。
7. 结论临时用水施工组织设计是确保施工期间供水顺利进行的重要环节。
通过准确评估供水需求，选择合适的水源，并进行合理的输送管道设计，可以有效保证施工期间的供水安全和稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工临时用水一、施工现场用水计算用水量计量(1)、现场施工用水量，按下式计算：q1=k1ΣQ1×N1/(T1×t)×k2/8×3600q1—施工用水量（L/S）k1—未预计的施工用水系数（1.05—1.15）取最大值1.15 Q1－每季度工程量（以实物计量单位表示）近似取1000m3 N1—施工用水定额取300L/ m3（养护用水）T1—每季度有效作业日（d）取90天t—每天工作班数（取2）k2—用水节约系数取1.5计算得：q1=1.15×(1000×300)/(90×2) ×1.5/(8×3600)=0.1 L/S (2)施工现场生活用水:q3=∑⨯)36008/(4331KNQk=250×30×1.4/（8×3600）=0.365L/S (3）生活区生活用水：q4=∑⨯)36008/(5441KNQk=400×60×1.4/（8×3600）=1.45L/S (4)消防用水量：施工现场面积小于5ha，消防用水10L/S，q5=10L/Sq 1＋q2＋q3+ q4=3.22+0.04+0.73+1.45<q4=10 L/S所以Q= 10(L/S)(5)管径的选择0.10(M)施工现场需φ100的自来水接驳点。
(6)消防竖管管径:d=(4q/1000πv)1/2=(4×5/π×2.5×1000) 1/2＝0.050mm根据消防有关规定管径选择DN＝65 mm二、施工临时用水安排1.给水：1）从建设单位指定位置接入水源，管径DN100，并做水表井；支管采φ50镀锌钢管明铺。
穿越道路时采取保护措施。
2）围绕施工现场敷设管径DN100的消防环线，设室外消火栓，配25米水龙带，19毫米水枪。
消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品；3）环线引管径DN32支管供搅拌站用水；4）从环线引支管，枝状分布。
分供办公生活区、大门冲洗用水；5）从环线引两根管径DN40立管，供各层生产消防用水，各层从立管引管径为DN32支管，加截门。
用软管引至施工作业面，供施工生产用水；6）考虑到施工时可能停水，现场在设临时蓄水池1个(12m3／个)。
2.排水1）施工现场地面硬化，并形成一定坡度。
雨废水有组织排至沉淀池；2）在大门处设冲洗水槽，负责车辆清洗；3）施工现场设沉淀池。
现场污废水经沉淀处理后排出；3.施工临时用水布置详见平面布置图。
给排水工程根据本工程特性，总的施工方案原则是先配合土建进行预留孔洞及预埋套管；安装阶段先安装主管，再安装支管，再进行室外配套安装的施工方法。
同时按土建装修工程由上而下的进行给排水管等的配套安装。
管道安装原则为小管让大管，有压让无压、生活让消防、金属管让非金属管、气管让水管、低压让高压、阀件少的让阀件多，一般管道让保温管道。
（一）配合阶段：阅图─>提出问题─>解决问题-─>配合主体施工，配合过程中注意预留孔洞、套管、槽位留置及埋件埋设，楼板内管道设置等配合工作，同时注意清理洞槽、套管等工作，各种预留件安装应及时，监理工程师检查后方能隐蔽。
1、配合土建主体施工阶段，首先熟悉和核对图纸及有关设计文件，对图纸上存在问题及时解决，对管道的管径、标高、平面定立尺寸应搞清楚，尽量标在图纸上，以免出错和漏留孔洞，漏埋套管，避免以后凿洞。
2、以土建为主，组成现场领导小组，除严格按土建总体施工安排，结合本专业具体情况，作出具体安排，同时遵守各专业施工规程，做好与各专业间的配合协调施工。
3、按工期与质量标准要求，专业密切配合土建施工，对各种预留、预埋件的留置与检验设有专人负责。
专业间相互协作与促进，以保质量、安全，工期进度计划的目标实现，力争提前工期，对安装上的管口等要进行特殊保护，采取谁安装谁负责的原则。
4、卫生间留孔槽洞时要严格按图进行，以卫生洁具的选型及样品尺寸为准进行留置。
本设计排水横管暗敷在吊顶内，坡向、坡度等要保证不小于最小标准坡度。
紧密配合土建施工进度及时将暗敷在墙内、楼板内的管道进行预埋，并且对管口进行暂时堵死而得以保护。
5、做好配合前的施工准备工作：加工预留孔洞的铁盒子，制作预埋的套管，准备预留管槽的钢管。
注意堆放整齐，防止丢失。
6、紧密配合土建施工进度及时将暗敷在墙内，楼板内的管道进行预埋，并且对管口进行暂时堵死而得以保护。
7、配合施工时按设计及规范要求，管道穿水池池壁时应加柔性防水套管，穿地下室外墙设刚性防水套管，穿墙、楼板的套管采用钢套管，预埋时注意今后穿管的大小，按设计要求进行预埋，同时按图纸要求留准位置，包括其平面尺寸及标高等。
各穿梁及筒体的管道应配合土建施工预留孔洞或预埋套管。
8、防水套管做法详做法详05S2第194~195，套管的制作长度与穿越墙体套管等长，穿楼板的钢套管长度应高出楼板20—30mm。
9、在土建平台模板装完后，应对预留孔洞的铁盒子及预埋套管的钢套管进行固定，在固定铁盒子、钢套管时，应以轴线为基准线，将卫生间的墙体尺寸标记在模板上，量出管道位置后放置盒子，用钢钉使其与模板固定，钢套管应在其面板的底筋绑孔完毕后，对其与钢筋进行点焊固定。
铁盒子、钢套管一定要固定牢固，防止后序工作将其移位，影响其准确性。
在进行预留孔洞，预埋钢管过程中，为保证在立管方向上保证其在同一直线上，不产生偏差，要注意柱子的收缩，有条件时，进行吊线校正其钢套管预埋、孔洞预留的位置。
10、屋面水箱的刚性防水套管预埋应在土建板筋敷设完毕，还没有封模之前，对套管的预埋位置及标高标记在面筋或模板上，然后将制作好的防水套管按图纸设计位置，标高与钢筋进行点焊固定，一定要焊接牢固，以免现浇砼时，使套管移位，影响其准确性。
11、在土建现浇时，应安排专人负责配合，防止套管移位，同时防止铁盒子移位或搞掉，而产生漏留孔洞的后果，现浇完后，应及时把铁盒子取掉，取铁盒子时，应注意砼强度，不得在砼收浆时取掉盒子，以免影响面板的强度。
12、各种预埋件安装完毕应及时请监理工程师检查后方能隐蔽，以免影响土建浇筑砼；并且及时做好隐蔽记录。
13、在工程建设单位、监理单位、质检单位及土建施工单位的指挥协调下，做好本工程的安装工作，同时做好现场的材料堆放，加工，保管，使用等，做到现场文明施工、文明管理。
14、在预留卫生洁具排水管口预留洞时，要考虑到安装时的管件组合及选定卫生洁具的定型产品，要求统一用国标管件组合。
15、为便于在配合土建阶段正确预留孔洞，在配合土建预留孔洞阶段，必须弄清卫生器具的型号、规格、生产厂家、器具的排水口及冷、热水接管位置。
16、在土建拆模后应及时注意清理工作，做到拆一层，清理一层，为下一部安装做好准备工作。
（二）安装阶段：安装阶段包括生活给水、生活污水、雨排水、消防水、热水管道的安装——管道试压试验、隐蔽验收、灌闭水试验，通水试验——水泵安装、卫生洁具安装——设备试运转，要求每道工序进行完毕，自检合格后，联系质检站及监理工程师检查验收，并办理中间验收签证工作，再进入下一步工序。
1、给水管道安装：1.1 给水管道材料要求：1.2 工艺流程：1.3 主要施工方法和技术要求1.3.1安装准备：认真熟悉图纸，根据施工方案和技术交底做好准备工作。
根据土建施工进度做好支架、吊架、套管预埋和孔洞预留；套管选用应符合设计要求，支吊架应固定在楼板和承重结构上。
1.3.2 预制加工：按设计图纸画出管路、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预1.3.3、所有管道在安装时都应考虑适应管道的热胀冷缩之需要，一般冷水管每隔40米设波纹伸缩器一个。
1.3.4、立管和横管支吊架的间距不得大于下表：立管每层装一管卡，安装高度为距地面1.5m.排水立管检查口距地面或楼板面1.00m。
消火栓栓口距地面或楼板面1.10m。
1.3.5 PPR管道安装:1.厨房、卫生间管道嵌墙敷设，2. PP-R管穿剪力墙时，应配合土建设置钢套管，。
3. 同种材质的给水管及管配件之间，采用热熔连接，安装应使用专用热熔工具；暗敷墙体、地坪面层内的管道不得有丝扣或法兰连接。
4. PP-R管与金属管或用水器连接，应采用丝扣或法兰连接（需采用专用的过渡管件和过渡接头）。
给水系统所涉及的材料必须达到国家生活饮用水卫生标准。
给水管道均采用与管材相适应的管件。
5.支管安装：支管及附件暗装在管槽内。
确定支管长度后画线定位，墙体用开槽机开槽，将预制好到支管敷在槽内，找平找正后用勾钉或钢钉绑扎镀锌铁丝固定管道；其阀门和可拆卸件处应设检修孔；找正找平，然后进行暗装管道试压。
合格后及时用水泥砂浆封盖管槽。
6. 直埋在地坪面层以及墙体内的管道，应在封蔽前作好试压和隐蔽工程的验收记录工作。
7.热熔连接按下列步骤进行：1）、使用专用剪刀垂直切割管材，切口应平滑，无毛刺；2）、清洁管材与管件的焊接部位，避免沙子，灰尘等损害接头的质量；3）、用与被焊接管尺寸相配套的加热头装配焊接机器，连接电源，等待加热头到达最佳温度（255℃--270℃）；4）、用钻笔在管材上标记焊接深度；5）、同时将管材与管件插入熔接器内，按规定时间进行加热；6）、加热完毕，取出管材与管件，立即连接，在管材与管件连接配合时，如果两者位置不对，可以在一定时间内做少量调整，但扭转角度不得超过5°；7）、连接完毕，必须双手紧握管子与管件，保持足够的冷却时间，冷却到一定程度后方可松手，安装完毕必须对外侧熔合缝进行检查，整个外园应有均匀的熔瘤线。
热熔直接工艺参数：保持时间：在此时间内，管材和管件必须保持在夹具内。
冷却时间：在此时间内，可将已熔后的管件和管材取出，但冷却时间结束前，不得进行下一步组装工作，以免承受压力。
8.管道安装后应进行校正、调直，保证管道安装的水平和垂直度，并固定牢靠，管道安装完毕应做水压试验，并填写水压试验记录，隐蔽管道做完水压试验后应及时填写隐蔽记录，甲方、监理等质检部门验收合格后做好签证工作，再进入下道工序。
1.3.6镀锌涂塑钢管安装1、管道安装每道工序前后应按设计要求核验材料规格、型号和质量。
应对管件外露麻丝填料处理干净，必须清除管、件内部污垢和杂物安装中断或完毕的敞口处，应临时封闭，管子螺纹应规整，如有断丝和缺丝，不得大于螺纹全扣数的10%。
2、给水立管安装时，应先按图找准平面尺寸位置，定出管位，确定无误方能定尺下料套丝，立管孔洞清理、吊线、安装管卡，当层高≤4m时可放一个管上，当层高＞4m时，应设两个管上，要求每层距地1.8M高度设卡，两个以上管卡应均匀安装，在同层排列管卡和阀门等安装高度必须等高，管道穿越楼板和墙体时按设计设置套管，套管直径比管道大2#，楼板上套管顶部高出地面50mm，底与板底平，墙上套管两侧应与墙平，套管与管道间填料密实。
