装饰施工图说明 (2)
某医院室内装修设计施工总说明范例
室内装修设计施工总说明一、概况:1.工程项目名称:XXXX医院室内装施工程2.工程地址:广东省XX市3.楼层为框架结构,室内装饰设计面积XXXX M2。
4.设计范围见目录,总平。
5.楼层楼面标高采用±0.000相对标高,吊顶标高为地面装饰层至吊顶面层的净高。
6.木工程设计图纸尺寸均以毫米为单位,标高以米为单位。
二、设计依据:1.甲方提供的设计要求文件(设计合同中相关内容);2.甲方提供的原建筑设计研究院提供的“建施”、“电施”等施工图;3.现行国颁省颁建筑及装饰装修设计规范与施工规范。
三、设计规范:本施工图参照以下规范及图集:工程建设标准强制性(房屋建筑部分)2002版民用建筑设计通则GB 5032-2005建筑制图标准GB-T50104-2004建筑内部装修设计防火规范GB 50222-95(2001修订版)建筑照明设计标准GB 50034-2004民用建军筑隔声设计规范GBJ 118-88内装修03J502-1.2.3四、设计总则:1. 本设计平面、吊顶、地面及立面、大样尺寸以毫米为单位,标高以米为单位,2.凡施工及验收规范(如墙面、地面、木作等)已对建筑物所用材料规格、施工要求及验收规则等有规定者,本说明不再重复,均按现行规范执行。
3.本工程中采用标准图或重复利用者,均按各图纸要求配合施工。
4.所有与工艺、水、电、风、动、等工种有关的预埋件,需预留孔洞,施工时必须与相关的图纸密切配合施工。
5.本工程应严格按中华人民共和国国家标准GB50222—95《建筑内部装修设计防火规范》要求施工。
本工程开工前必须申报市消防单位审批同意。
6.所有装修用木材应做防火处理达到阻燃性能等级,且应做防腐,防虫处理。
五、砌体、挂石、铺砖石工程:1.本设计工程室内隔墙保留原土建与装修图纸相符合的部分,更改和加砌部分除标注外均采用18CM厚的水泥空心砖墙,高度必须砌筑到板底。
2.本工程花岗岩及大理石做法详“03J502-1”。
建筑施工图的表示方法 (2)
第二章 建筑施工图的表示方法一、定位轴线及编号定位轴线应用细点划线绘制,编号应注写在轴线端部的圆内。
圆应用细实线绘制,直径为8mm ,详图上可增加为10mm 。
定位轴线圆的圆心,应在定位轴线的延长线上或延长线的折线上。
平面图上定位轴线的编号,宜标注在图样的下方与左侧圆内。
横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写汉语拼音字线,从下至上顺序编写,见下图。
定位轴线编号方法拉丁字母的I 、O 、Z 不得用做轴线编号。
如字母数量不够时,可增用双字母或单字母加数字注脚(如A A 或A 1)或附加轴线编号。
附加轴线编号用分数形式表示。
分母表示前一轴线的编号,分子表示附加轴线的编号,用阿拉伯数字顺序编写,如下图所示。
12011表示2号轴线以后附加的第1根轴线表示1号轴线之前附加的第1根轴线表示号轴线之前附加的第1根轴线表示C号轴线以后附加的第2根轴线10A C 2附加定位轴线的编号组合较复杂的平面图中定位轴线也可采用分区编号(如下图),编号的注写形式应为“分区号——该分区编号”。
分区号采用阿拉伯数字或大写拉丁字母表示。
轴线的分区编号圆形平面图中定位轴线的编号,其径向轴线宜用阿拉伯数字表示,从左下角开始,按逆时针顺序编写;其圆周轴线宜用大写拉丁字母表示,多外向内顺序编写。
圆形平面定位轴线的编号二、剖切符号剖视的剖切符号应由剖切位置线及投射方向线组成,均应以粗实线绘制。
剖切位置线的长度宜为6~10mm ;投射方向线垂直于剖切位置线,长度应短于剖切位置线,宜为4~6mm 。
绘制时,剖视的剖切符号不应与其他图线相接触。
剖视剖切符号的编号宜采用阿拉伯数字,按顺序由左至右、由下至上连续编排,并应注写在剖视方向线的端部。
需要转折的剖切位置线,应在转角的外侧加注与该符号相同的编号。
剖视剖切符号断面的剖切符号应只用剖切位置线表示,并应以粗实线绘制,长度宜为6~10mm ,编号宜采用阿拉伯数字,按顺序边续编排,并应注写在剖切位置线的一侧,编号所在的一侧应该断面的剖视方向。
施工图纸符号大全
施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件,它详细描述了建筑物的设计、构造和施工过程。
施工图纸中使用了许多特定的符号和标记,这些符号代表着不同的建筑元素和设备。
本文将介绍施工图纸中常用符号的含义和解释,帮助读者更好地理解和应用这些建筑符号。
一、基础符号1、直线:在施工图纸中,直线代表物体的轮廓或边界。
例如,墙壁、天花板和地面都可以用直线表示。
2、圆:圆通常用来表示圆形物体或曲面。
例如,管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。
3、矩形:矩形通常用来表示方形物体或平面。
例如,窗户、门和墙壁都可以用矩形表示。
4、弧形:弧形代表曲线形状的物体或表面。
例如,穹顶、拱形门和曲线墙面都可以用弧形表示。
二、设备符号1、电器符号:在施工图纸中,电器符号代表各种电气设备和部件,如电线、开关、插座和灯具等。
每个符号都代表不同的电器元素,例如灯泡表示灯具,方框表示开关。
2、管道符号:管道符号代表各种管道和流体系统,如水管、气管、油管和排水管等。
每个符号都代表不同的管道元素,例如圆圈表示管道的接头,箭头表示管道的方向。
三、结构符号1、楼板符号:楼板符号代表建筑物的楼层和地面。
每个符号都代表不同的楼板元素,例如实线表示楼板的边缘,虚线表示楼板的开孔。
2、柱子符号:柱子符号代表建筑物中的支撑柱。
每个符号都代表不同的柱子元素,例如矩形表示实心柱,圆形表示圆柱。
四、其他符号1、尺寸符号:在施工图纸中,尺寸符号用于标注物体的尺寸和距离。
例如,箭头表示测量方向,波浪线表示连续测量。
2、标高符号:标高符号用于表示地面的高度和建筑物的水平面。
例如,三角形表示标高的高度,虚线表示相对高度。
总结:施工图纸中的符号是建筑工程中的重要语言,它们代表着不同的建筑元素和设备。
掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。
本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法,希望能够帮助读者更好地理解和应用这些建筑符号。
5《室内设计工程制图》第五章 室内工程制图2-室内立面图
5.2室内立面图
2.立面图的绘制
一般情况下,立面图有两种绘制方法: (1)按照建筑剖面图的画法,分别画出房屋内各墙立面以及相关物件的正投影图。
①所用线条粗细必须与平面布置图相对应。如绘制墙线的轮廓线,与平面图墙 体的轮廓线同粗,室内各物件的线条与平面图同粗等。
②标注尺寸要与平面布置图相对应,特别是有些序号标示一定要准确无误。标 出比例尺。对于需用详图或说明的部位要标出。
5.3室内剖面图
图5-6 剖面图的绘制(a)
5.3室内剖面图
图5-6 剖面图的绘制(b)
5.3室内剖面图
三、剖面图的识读要点
(1)依照图形特点,分清该图形是墙面图还是天花图等,根据索引和图名, 找出它的具体位置和相应的投影方向。明确的剖切位置和剖切投影方向,对于理 解剖面图起着重要作用。
(2)对于天花剖面图,可以从吊点、吊筋开始,按照主龙骨、次龙骨、基层 板与饰面的顺序识读,分析它们各层次的材料与规格及其连接方式,特别要注意 凹凸造型的边缘,灯槽、天花与墙体的连接工艺,各种结构转角收口工艺和细部 造型及所用材料的尺寸型号。
装饰立面图,由于有隔墙的关系,各独立空间的立面图必须单独绘制。当然有 些图纸也可以相互连续绘制,但必须是在同一个平面上的立面。一般情况下,同一 个空间中各个方向的立面图应尽量画在同一张图纸内。有时可以连接在一起,像是 一条横幅的画面,如同一个人站在房间中央环顾四周,是一个连续不断的过程,这 样便于墙面风格的比较与对照,可以全面观察室内各墙立面间相互衔接的关系以及 相关的装修工艺等。
5.2室内立面图
二、立面图的内容
1.常用表达方法
(1)依照建筑剖面图的画法,将房屋竖向剖切后所做的正投影图中有些带有天 花的剖面,有些还带有部分家具和陈设等,所以也有人称其为剖立面图。

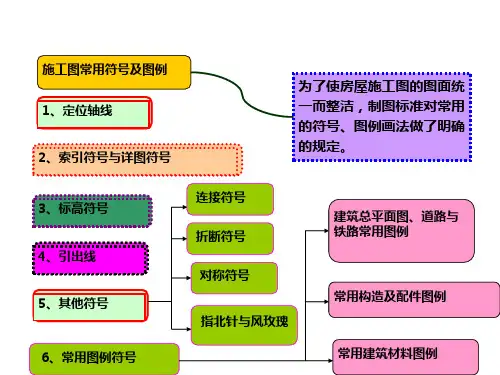

施工图常用符号与图例(很好很实用的)
6、常用图例符号 建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
建筑总平面图图例
常用构造及配件图例
常用建筑材料图例
上海波特曼大酒店
台北101大厦 高度 505米
上海金茂大厦高度 425米
谢 谢
谢谢观看! 2020
粗实线单圆圈直 径应为14mm、 被索引的在本张 图纸上
被索引的不在本 张图纸上
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式,以米为单位。 绝对标高:以青岛附近黄海平均海平面为零点测出的高度尺寸 ,它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 (1)等腰直角三角形,细实线绘制,斜边上的高约3mm; (2)总平面图室外地坪标高符号,宜用涂黑的等腰直角三角形 (3)符号尖端应指被注高度的位置,一般应向下,也可向上。 (4)标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
指北针
1、用途 在总平面图及底层建筑平面图上,一般都 画有指北针,以指明建筑物的朝向。 2、画法 (1)圆的直径宜为24mm,用细实线绘 制; (2)指针尾端的宽度3mm,需用较大直 径绘制指北针时,指针尾部宽度宜为圆的 直径的1/8; (3)指针涂成黑色,针尖指向北方,并 注“北”或“N”字。
风向频率玫瑰图
1、定位轴线
1、定位轴线的作用 (1)设计和读图时定位的重要依据; (2)施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定: 主要承重构件,应绘制水平和竖向定位轴线,并编注轴线号

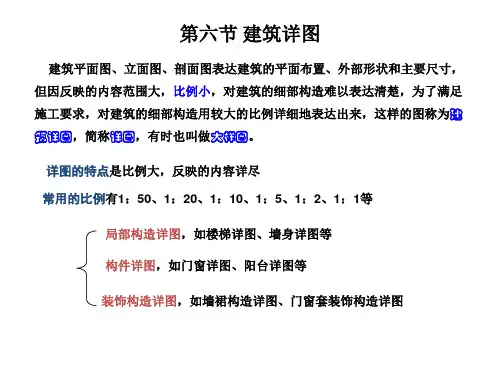

第十章 房屋建筑工程图
• 二、楼梯详图
楼梯是垂直交通工具,最常用的是钢筋混凝土楼梯。 楼梯由楼梯段、休息平台(包括平台板和梁)和栏杆(或栏板)等组成。 楼梯按形式分有:单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、 螺旋楼梯等。 楼梯按传力途径分有:板式楼梯和梁板式楼梯
板式楼梯和梁板式楼梯如下图所示。
• 单跑楼梯:连接上下层的楼梯梯段中 双跑楼梯:应用最广泛一种形式。在
9
挡雨板
YB 27
檩条
LT 45
10 吊车安全道板 DB 28
屋架
WJ 46
名称
承台 设备基础
桩 挡土墙 地沟 柱间支撑 垂直支撑 水平支撑
梯 雨篷
代号
CT SJ ZH DQ DG ZC CC SC T YP
13.2钢筋混凝土构件详图
• 2.1钢筋混凝土结构的基本知识
• 钢筋混凝土结构简介
• (1)混凝土是由水泥、石子、砂子和水按一定比例拌合而成,经 振捣密实,凝固后坚硬如石。特点是受压能力好,受拉能力差,容 易因受拉而断裂导致破坏,为了解决这个问题,充分利用混凝土的 受压能力,常在混凝土构件的受拉区内按计算配入一定数量的钢筋 ,使混凝土和钢筋结合成一个整体,共同发挥作用,这种配有钢筋 的混凝土称为钢筋混凝土。
网格法:在水平方向等分梯段的踏面数和 竖直方向等分梯段的踏步数后,形成网格 状,沿网格图线画出踏步形状。
辅助线法:把梯段的第一个踢面作出, 并用细实线与最后一个踢面(即平台板 边线或楼面板边线)相连,然后用踏面 数等分所作的辅助线,过辅助线上的等 分点向下作垂线和向右(左)作水平线, 得到踢面和踏面的投影,形成踏步。
开启方式、主要尺寸及节点索引 标志。 2.门窗的开启方式由开启线决定, 开启线有实线和虚线之分。 3.门窗节点剖面图表示门窗某节点 中各部件的用料和断面形状,还 表示各部件的尺寸及其相互间的 位置关系。
工装设计施工说明【范本模板】
一、工程概况1.本说明以这套图纸为依据,本工程总建筑面积平方米,共层,建筑高度M。
其中需装饰设计的建筑面积平方米,范围为:1#、15#楼尺寸及标高:一般无专门说明时,尺寸单位为毫米;标高单位为米。
2.施工图的编号说明图名,D为大样S为剖面E为立面3.建筑设计单位:扬州莱茵西湖置业有限公司4。
除本设计有特殊要求规定外,其他各种工艺、材料均按国家规定的最高标准。
二、墙面工程1.本工程装饰隔墙除注明外均采用“75系列轻钢龙骨,12mm厚单层双面纸面石膏板”轻质隔墙。
2。
轴线与隔墙厚位置的确定:当图纸无专门标明时,一般轴线位于各墙厚的中心。
3.当图纸无专门标明时,墙面石材均为干挂,构造见“构造做法一览表”.4。
其它材料做法:当图纸无专门标明时,构造见“构造做法一览表”。
三、门窗工程1.设计选用的门窗材料、规格及配件等要求详见门窗详图.2。
设计图所示门窗尺寸为门窗实际加工尺寸.3、除在图中有特别标明“按装饰设计施工"的外,建筑防火门、疏散楼梯门不属于本设计范围内。
四、地面工程1。
地面工程质量应符合建筑地面工程施工验收及规范“GB50209-2002”的要求。
2.卫生间楼地面应做基层防水处理(按国家规定的验收标准),具体做法见“构造做法一览表”.3、其它材料做法:当图纸无专门标明时,构造见“构造做法一览表”。
五、顶面工程1。
本工程吊顶材料无专门标明时,均采用“60系列轻钢龙骨,12厚纸面石膏板”。
具体做法见“构造做法一览表"2.卫生间顶面材料如采用纸面石膏板,特指“防水纸面石膏板”。
六、其它1.隐藏钢结构表面不低于st2级,底漆为两道红丹醇酸防锈漆.2。
进行油漆工程之前,先进行油漆色板封样,征得设计师同意后方可大面积施工。
3。
凡本工程所用装饰材料的规格、型号、性能、色彩应符合装饰工程规范的质量要求,施工订货前会同建设、设计等有关各方共同商定。
4、本装饰设计图必须报公安消防部门建审,获通过后方可施工。
建筑施工图制图标准规范
2.总平面图部分图例
粗实线 8 新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预 留地或建筑物
拆除的建筑物
建筑物下的通道
散状材料 露天堆场
其他材料露天堆 场或露天作业场
铺砌场地
敞棚或敞廊
2.总平面图部分图例(续)
被挡土在短线侧
围墙及大门
X 105.00 Y 425.00
测量坐标
烟囱
A 105.00 B 425.00
3-1 3-2 3-3 3-4 3-5 3-6
3-B
3
3-A 1-E
1
1-C 1-B 1-A
2-J
2-H
2-G
2-F
2
2-E
2-D
2-C
2-B 2-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1
2-2
2、定位轴线(续2)
5
4
圆形平面图编号 径向宜
用阿拉伯数字从左下角开始,逆
时针顺序编写;圆周轴线用大写
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外,还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图 4、平面图(镜像) 顶棚平面图宜用镜像投影法绘制。
四、图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
北 拆除的建筑物
A100.00 围墙
楼层数
道路
34.60 52.30
A86.83
建筑施工图概述
建筑施工图概述1.房屋工程图建造房要经过设计与施工两个阶段。
设计时需要把想象中的房屋用图形表示出来,这种图形统称为房屋工程图,简称房屋图。
2.房屋施工设计图直接用来为施工服务的图样,是建造房屋的技术依据,则庆做到整套图纸完整统一、尽挤全、明确无误等。
这类图纸称为房屋施工设计图,简称施工图。
3.房屋设计步骤(1)初步设计阶段;(2)施工图设计阶段;(3)技术设计阶段初步设计阶段:必须首先提出各种初步设计方案,画出简略的房屋平、立、剖面设计图和总体布置图以及各设计方案的技术、经济指标和工程概算等(对于有些建筑,常加绘给予人们具有视觉印象和造型感受的透视图)作为设计过程中用来研究、比较、审批等反映概貌和设计意图的图样,称为房屋精步设计图。
这种粗步设计图样中的平、立、剖面图常用1:200、1:400等的比例来绘制。
有时也可用1:100的比例绘制。
施工图设计阶段:它的主要任务是为施工服务,即在初步设计的基础上,结合建筑结构,设备等各工程的相互配合、协调、校核和调整,并把满足工程施工的各项具体要求反映在图纸中。
技术设计阶段:对于大型的比较复杂的工程也有采用三个设计阶段的,即在两个设计阶段之间还有一个技术设计阶段,用来*入解决各工种之间的协调等的技术下。
初步设计图和施工图,在图示原理和绘制方法上是一致的,但它们在表达内容的深入和详尽的程度上却有很大的原则.施工图在图纸的数量上要齐全无缺,在工种上要增添各种设备的设计图。
一、房屋的组成建筑物按其使用功能通常可分为:1.工业建筑(厂房、仓库、动力间等)2.农业建筑(谷创始、饲养场、拖拉机站等)3.民用建筑:居住建筑(住宅、宿舍、公寓等);公共建筑(学校、旅馆、会堂等)。
各种不同的建筑物,尽管它们在使用要求、空间组成、外型处理、结构型式、构造方式及规模大小等各自有着种种特点。
但构成建筑物的主要部分是由:基础、墙(或柱)楼(地面)人面、屋顶、楼梯、门、窗等部分组成。
此外,一般建筑物尚有台除(坡道)、雨蓬、阳台、雨水管、明沟(或散水)以及其它各种构配件和装饰等。
绘制施工图的步骤和方法
绘制施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2.选择适当的比例.3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅.4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿,经检查无误后,按“国标"规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。
2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。
3)经检查无误后,擦去多余的图线,按规定线型加深。
4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。
最后,在平面图下方写出图名及比例等.2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。
4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。
3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。
2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。
《电大物业管理专科房屋构造与维护管理形成性考核册答案(附题目)》
电大【房屋构造与维护管理】形成性考核册答案电大【房屋构造与维护管理】形考作业一答案:(第一章至第五章)一、填空题1、根据投影线的形式、投影可分为中心投影和平行投影。
2、建筑工程常用的投影图有正投影图、透视图、轴测图。
3、剖面图的种类有全剖面图、半剖面图、阶梯剖面图、局部剖面图。
4、图纸上的可见轮廓线用实表示,不可见轮廓线用虚表示。
5、图样及说明中的汉字,采用长仿宋体。
6、图样的比例,是指图形和实物相对应的线性尺寸之比。
7、图样上的尺寸单位,除标高及总平面图以米为单位外,其它以毫米为单位。
8、混凝土是由水泥、石子、砂和水按一定比例配合。
经搅拌、捣实、养护而成的一种人造石。
9.柱平法施工图在柱平面布置图上采用列表注写方式或截面注写方式表达。
10.梁平法施工图中,平面注写方式包括集中标注和原位标注。
施工时,原位标注标注取值优先。
11.室内给水工程的任务是根据各类用户对水量、水质、水压的要求,将水由城市给水管网输送到装置在室内的各种配水龙头,生产机组和消防设备等各用水点。
12.室内排水系统的作用是将建筑物内部卫生设备或生产设备排除的污水通过室内的排水管。
13。
建筑装饰装修是指为使建筑物、构筑物内、外空间达到一定的环境质量要求,使用装饰装修材料,对建筑物、构筑物外表、内部进行修饰处理的工程建筑活动。
14.顶棚平面图一般采用镜像投影法绘制。
二、单项选择题(每题只有一个正确答案,请把正确答案的编号填入括号内)1.下面关于直线的正投影规律。
哪个是正确的( A )。
A.平行于投影面的直线在该投影面上的投影是一条直线、且反映这直线的实际长度B.垂直于投影面的直线在该投影面上的投影是一条直线C.倾斜于投影面的直线在该投影面上的投影仍是一条直线,且反映这条直线的实际长度D.直线上任意一点的投影不一定在该直线的投影上2.三面投影中,H面投影反映形体的( A)。
A.长、宽 B.宽、高 C.长、高D.长、宽、高3。
下图所示形体的H面投影是( B )。
建筑装饰工程制图与识图
• 总尺寸的尺寸界线应靠近所指 部位,中间的尺寸界线可稍短, 但其长度要相等。
尺寸的排列与布置
◆相互平行的尺 寸线应从被注 写的图样轮廓 线由近向远, 小尺寸在内, 大尺寸靠外整 齐排列
(4)图线不得与文字、数字和符号重叠、混淆,不可避免时,应首先保 证文字等的清晰。
图线交接的画法举例
虚线与虚线交接或虚线与其 它图线交接时,应是线段交 接。虚线为实线的延长线时,
不得与实线连接。
幅面代号 A0、A1
A2、A3、A4
虚线、点画线等相交处画法
图框线、标题栏线的宽度
图框线宽度
标题栏外框宽度
标题栏 会签栏
幅面线、图框线、标题栏、会签栏 实例
制图标准:(2)----图线
(1) 线宽
线宽组(mm)
线宽比
b
1.4
0.7b 1.0
线宽组
1.0
0.7
0.7
0.5
0.5 0.35
0.5b 0.7
0.5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
注:1 需要微缩的图纸,不宜采用0.18mm及更细的线宽。 2 同一张图纸内,各不同线宽中的细线,可统一采用
7
5 3.5
字宽 14 10
7
5 3.5 2.5
图纸上所需书写的文字、数字或符号等,均应笔画清 晰、字体端正、排列整齐,标点符号应清楚正确。
1、汉 字
字体的基本笔划:
长仿宋体特点:
木一 图
1.横平竖直 2.起落分明 3.结构匀称 4.填满方格
建筑装饰制图与识图 教学课件 ppt 作者孙玉红 第1章 绪论 第2章 制图基本知识
2、尺寸注法示例见表2-8
2.3 制图的一般方法和步骤
1、准备工作 2、画底稿 3、铅笔图 4、墨线图
2.4 几何作图
1、作直线的平行线
图2—24 过已知点作已知直线的平行线
2、作直线的垂直线
图2-25 过已知点作已知直线的垂直线
3、两平行线之间的距离为已知等分
图2-26
分两平行线间的距离为五等分
虚线
中
细 粗
0.5b
0.25b b
见各有关专业制图标准
中心线、对称线等 见各有关专业制图标准
双点长画线
中
细
0.5b
0.25b
折断线
波浪线
0.25b
0.25b
见各有关专业制图标准 假想轮廓线、成型前原始轮 廓线 断开界线
断开界线
2.2.3字体
文字的字高,应从如下系列中选 用:3.5 mm、5 mm、7 mm、10 mm、14 mm、20mm。如需书写 更大的字,其高度应按的 2 比值递 增。 1、汉字
图2-20 尺寸界线
2)尺寸线应用细实线绘制,应与被注长 度平行。图样本身的任何图线均不得用 作尺寸线。 3)尺寸起止符号一般用中粗斜短线绘制, 其倾斜方向应与尺寸界线成顺时针45° 角,长度宜为2~3mm,半径、直径、角 度与弧长的尺寸起止符号,宜用箭头表 示,如图2-21所示。Βιβλιοθήκη 图2-21 箭头尺寸起止符号
4)尺寸数字,图样上的尺寸,应以尺寸 数字为准,不得从图上直接量取,尺寸 单位除标高及总平面以米为单位外,其 他必须以毫米为单位,尺寸数字的方向 应按图2-22(a)所示的规定注写。若 尺寸数字在30°斜线区内,宜按图2-22 (b)。
图2-22 尺寸数字的注写方向
施工图基本知识图解
施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。
建筑中一般与一层室内地面对应的绝对标高为±0.000标高。
2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。
3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。
拉丁字母的I、O、Z不得用做轴线编号。
因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。
4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。
剖切视图除了断面,还包括能看见的后面的投影。
剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。
断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。
(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。
6.2文字说明宜注写在横线的上方,也可注写在横线的端部。
