精装修施工图设计深度要求内容

合集下载

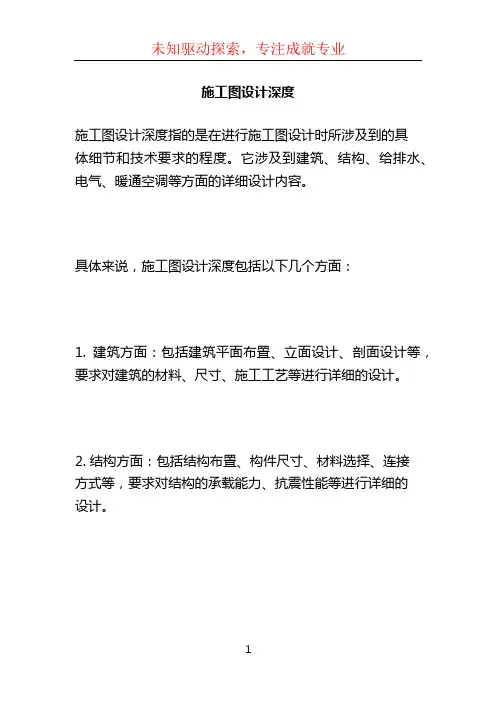

施工图设计深度 (2)

施工图设计深度 (2)

施工图设计深度
施工图设计深度指的是在进行施工图设计时所涉及到的具
体细节和技术要求的程度。

它涉及到建筑、结构、给排水、电气、暖通空调等方面的详细设计内容。

具体来说,施工图设计深度包括以下几个方面:
1. 建筑方面:包括建筑平面布置、立面设计、剖面设计等,要求对建筑的材料、尺寸、施工工艺等进行详细的设计。

2. 结构方面:包括结构布置、构件尺寸、材料选择、连接
方式等,要求对结构的承载能力、抗震性能等进行详细的
设计。

3. 给排水方面:包括给水、排水、雨水系统的布置、管道
尺寸、材料选择、设备选型等,要求符合国家相关规范标准。

4. 电气方面:包括电力布置、照明设计、弱电系统设计等,要求符合国家电气规范,确保电气设备安全、可靠运行。

5. 暖通空调方面:包括供暖、通风、空调系统的布置、管
道尺寸、设备选型等,要求符合国家相关规范标准。

施工图设计深度的大小取决于具体项目的要求和设计范围。

一般来说,大型复杂项目的施工图设计深度较高,小型简
单项目的施工图设计深度较低。

设计师需要根据项目要求
和设计目标进行相应的设计深度确定。

建筑工程设计文件编制深度规定(2016)-施工图编制深度规定

建筑工程设计文件编制深度规定(2016)-施工图编制深度规定

建筑工程设计文件编制深度规定(2016)-施工图编制深度规定建筑工程设计文件编制深度规定(2016)-施工图编制深度规定一、总则本文规定了建筑工程施工图编制深度,以保证建筑工程的安全、质量、进度和经济。

所有建筑工程单位和设计单位都应严格遵守本规定的规定。

二、工程施工图编制深度建筑工程设计文件包括建筑方案设计、初步设计、施工图设计等,施工图设计是建筑工程设计文件的最终成果,也是实现设计方案的具体实施方案。

施工图设计应当详细、准确、完整、合理,不应含糊、模糊、疏漏和矛盾。

(一)施工图编制原则1、施工图应符合设计方案的要求,施工图中表述的、未在设计方案中体现的要求,须经有关设计人员的审批才能实现。

2、施工图应包括建筑工程的所有技术要求和技术标准。

3、施工图应重视施工图的细节,并且应确保施工图的正确性和连续性。

(二)施工图的主要内容1、施工图的构成:施工图应包括建筑结构图、建筑设备图、布置图、剖面图、明细图、构造图、雨水处理图、排水图等。

2、施工图的细节:施工图应准确反映施工过程中的人力、物力设备使用,并确保工程质量的稳定性。

应在施工图中注明具体施工方法、材料等细节问题。

3、施工图的详细标注和表述:施工图中应详细标注建筑物中的所有材料,包括不同种类的材料、品牌、型号等信息。

4、施工图的图示:施工图中应包括建筑物的所有截面图,以及建筑物的平面图,从而能够更好地展示建筑物的整体结构。

(三)施工图编制深度1、一般建筑工程:施工图应包括建筑结构、机电安装、建筑装饰等所有技术要求和技术标准。

同时在施工图中详细标注建筑物的材料、工艺等。

2、特殊建筑工程:如桥梁、隧道等建筑,施工图应包括桥梁纵断面、横断面、剖面、梁模和模板等,同时应标明各个主要结构材料的来源、品种、数量等。

3、大型建筑工程:如大型体育场馆、展览馆等建筑,施工图应详细标注建筑物内部各种设施的布置、通道位置、灯光设计等信息,并有图示说明。

4、复杂的建筑工程:如城市综合体、购物中心、大型酒店等建筑,施工图中应包括详细的空气调节、消防系统、声学处理等工程。

室内施工图深度要求

室内施工图深度要求

室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度,确保施工单位在现场能够按图施工,避免因为施工图纸表达深度不确切,而出现的如:施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现(包含但不仅限于上述问题),特拟写此施工图深度要求。

此深度要求,包含但不仅限于此列表之深度要求,各专业之间的相互配合须做到无缝衔接,具体工作可另以书面的形式表达相关工作内容,总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等,确保施工现场顺利操作,项目保质、保量如期竣工。

室内设计施工图须有完整的图纸结构及顺序,以完整、准确的表达设计思想为目的,包含但不仅限于下述表达:一:图纸封面二:设计及施工说明三:图例索引表四:材质索引表五:图纸目录六:平面系统图七:立面详图八:细部节点剖面放大详图九:门表详图十:线条放大列表详图上述列表之内容,为室内设计施工图必须表达之图纸结构及顺序,各专业之间相互配合所需之图纸,如:中央影视、背景音乐、整体厨房等,可另出具完整、准确的图纸,以确保施工现场之需要。

现对室内设计施工图所需图纸结构及顺序做以下深度要求:一:图纸封面须完整、准确的表达:项目名称、项目图纸所属阶段(扩初图及施工图)、设计公司名称、出图日期。

二:设计及施工说明须完整、准确的表达:设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺(包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等)、电气及给排水设计说明。

三:图例索引表须完整、准确的表达:施工图纸所引用图例的详细说明,包含但不仅限于制图图例(立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等)、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。

四:材质索引表须完整、准确的表达:材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。

(完整版)施工图设计深度要求

(完整版)施工图设计深度要求

施工图设计深度要求4.1 一般要求4.1 1 施工图设计文件。

1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表,见第4.2节至第4.8节)以及图纸总封面;对于涉及建筑节能设计的专业,其设计说明应有建筑节能设计的专项内容;2 合同要求的工程顶算书;注:对于方案设引后直抵进入施工图田设计的项目,若合同未要求编制工程预算书,施工图设计文件应包括工程概算书(见第3.10节)。

3 各专业计算书。

计算书不属于必须交付的设计文什,但应按本规定相关条款的要求编制并归档保存。

4.1.2 总封面标识内容。

1 项目名称;2 设计单位名称;3 项目的设计编号;4 设计阶段;5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章;6 设计日期(即设计文件交付日期)。

4. 2 总平面4.2. 1 在施工图设计阶段,总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。

4,2.2 图纸目录。

应先列新绘制的图纸,后列选用的标准图和重复利用图。

4.2.3 设计说明。

一般工程分别写在有关的图纸上。

如重复利用某工程的施工图图纸及其说明时,应详细注明其编制单位、工程名称、设计编号和编制日期;列出主要技术经济指标表(见表3.3.2,该表也可列在总平面图上),说明地形图、初步设计批复文件等设计依据、基础资料:4.2. 4 总平面图。

1 保留的地形和地物;2 测量坐标网、坐标值;3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置;4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸),以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数;5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸);6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。

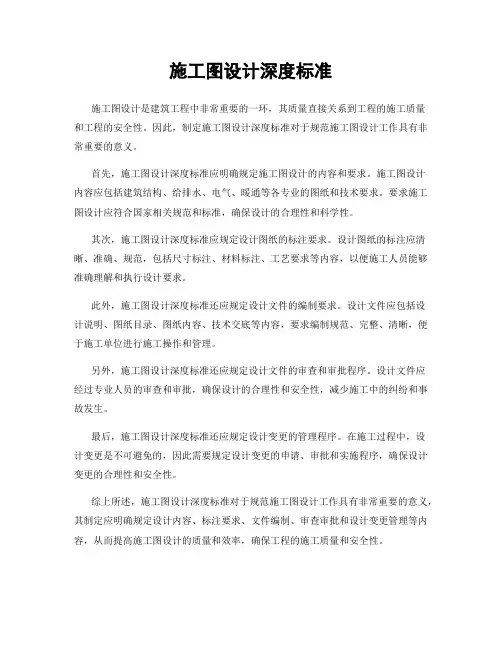

施工图设计深度标准

施工图设计深度标准

施工图设计深度标准
施工图设计是建筑工程中非常重要的一环,其质量直接关系到工程的施工质量
和工程的安全性。

因此,制定施工图设计深度标准对于规范施工图设计工作具有非常重要的意义。

首先,施工图设计深度标准应明确规定施工图设计的内容和要求。

施工图设计
内容应包括建筑结构、给排水、电气、暖通等各专业的图纸和技术要求。

要求施工图设计应符合国家相关规范和标准,确保设计的合理性和科学性。

其次,施工图设计深度标准应规定设计图纸的标注要求。

设计图纸的标注应清晰、准确、规范,包括尺寸标注、材料标注、工艺要求等内容,以便施工人员能够准确理解和执行设计要求。

此外,施工图设计深度标准还应规定设计文件的编制要求。

设计文件应包括设
计说明、图纸目录、图纸内容、技术交底等内容,要求编制规范、完整、清晰,便于施工单位进行施工操作和管理。

另外,施工图设计深度标准还应规定设计文件的审查和审批程序。

设计文件应
经过专业人员的审查和审批,确保设计的合理性和安全性,减少施工中的纠纷和事故发生。

最后,施工图设计深度标准还应规定设计变更的管理程序。

在施工过程中,设
计变更是不可避免的,因此需要规定设计变更的申请、审批和实施程序,确保设计变更的合理性和安全性。

综上所述,施工图设计深度标准对于规范施工图设计工作具有非常重要的意义,其制定应明确规定设计内容、标注要求、文件编制、审查审批和设计变更管理等内容,从而提高施工图设计的质量和效率,确保工程的施工质量和安全性。

建筑方案扩初和施工图设计成果深度要求

建筑方案扩初和施工图设计成果深度要求

建筑方案扩初和施工图设计成果深度要求建筑方案扩初和施工图设计是建筑设计的一项重要组成部分,对于一个建筑项目的顺利实施至关重要。

在建筑方案扩初和施工图设计阶段,设计师需要深入分析建筑项目的需求与特点,结合现有的空间和环境条件,提出全面可行的设计方案和施工图,确保能够满足建筑业主和使用者的各种需求。

一、建筑方案扩初设计成果深度要求1.项目需求分析建筑方案的成功实现需要充分了解项目的需求和特点。

设计团队应该与业主充分沟通,包括业主的预算、功能需求、人流量、环境条件与地理位置等方面的信息。

在此基础上,进行详细的项目需求分析,梳理出所有相关的信息,以便精确把握设计方案。

2.设想设计方案基于项目需求分析的结果,对建筑物的外部形态、内部空间、布局等进行设想设计,确保设计方案能够充分体现业主的目标,满足空间的需求和建筑美学的要求。

同时,设计师还需考虑安全和功能性,设计出适合项目要求的建筑方案,以确保项目的顺利实施。

3.方案评估和优化针对方案进行全面分析和评估,寻找方案所存在的缺点和问题,进行优化,以确保最终的设计方案能够满足业主和使用者的各种需求,并且可以在质量和时间上得以充分的控制。

4.设计方案制图在设计方案的实现过程中,需要通过制图明确方案细节,通过平面图、立面图、轴测图等方式,把握建筑物的各种信息。

在此基础上,制图师需要考虑到项目具体要求,细致地进行设计方案的制图工作。

二、施工图设计深度要求1.施工信息掌握在施工图设计中,每个细节均需要精心设计。

施工图的制作需要掌握更为具体的外部组装、设备选型和材料细节等各个方面的信息。

进而了解具体的状况,并确定何时执行。

2.施工图设计与质量控制施工图的细化制图需要更加精细,成果质量也是重要的。

需要充分考虑施工开展的顺序,确定适当的施工措施和反应,同时,还需要通过逐一检查使违规行为被发现。

3.施工图制图施工图的制图需要师能够掌握技术艺术并重的要求,并精于此。

比如平面布置图、施工标准图、材料说明图等多个方向的图纸的制作。

上海市全装修住宅室内装修工程施工图设计文件编制深度规定

上海市全装修住宅室内装修工程施工图设计文件编制深度规定

附件:上海市全装修住宅室内装修工程施工图设计文件编制深度规定—1 —总则1.为加强对全装修住宅室内装修工程施工图设计文件编制工作的管理,保证设计文件的质量和完整性,在国家现行有关工程设计文件深度规定和工程建设标准强制性条文的基础上,结合本市建筑室内装修设计行业的实际情况,制定《上海市全装修住宅室内装修工程施工图设计文件编制的深度规定》(以下简称本规定)。

2.本规定的适用范围。

2.1适用的工程范围:本规定主要适用于本市新建全装修住宅的室内装修设计工程,包含住宅套内和公共部位(指大堂、电梯厅、楼梯间、信报间、架空层部分等)。

2.2适用的专业范围:本规定主要适用于全装修住宅室内装修工程中所涉及的室内装修、给排水、电气、采暖通风等专业。

装修专业和机电专业的子项组织和图纸组织方式应该一致。

2.3适用的设计文件范围:住宅室内装修工程设计(固定装饰装修部分)施工图阶段编制的设计文件,均应在本规定的范围内。

而艺术品陈设、可移动家具和装饰部品、特殊工艺(如厨房工艺、园艺、专业照明、水景、玻璃幕墙、音响和视觉设计等)的设计内容和图纸文件深度不在本规定的范围内。

3.室内装修工程施工图设计要求:—2 —3.1 住宅内装修工程施工图设计不应改变原土建设计有关消防安全方面的设计,包括安全疏散出口、疏散距离等。

3.2住宅内装修工程施工图设计不应改变原土建设计有关节能设计方面的材料要求,特别对于内保温材料部分。

3.3 住宅内装修工程施工图设计不应改变原土建设计有关安全玻璃、防火设施和栏杆高度及安全构造的设计。

3.4住宅内装修工程施工图设计不应改变原土建设计有关建筑隔声设计的材料及所要求达到的隔声效果。

3.5复式(跃层)内装修工程施工图设计中如有楼梯设计,应符合原建筑设计规范和相关的国家规范、标准。

4.全装修住宅室内装修工程设计应遵照本规定的要求,设计文件必须经过严格校审,做到准确、清晰和完整。

除此之外,设计文件的编制还应该贯彻执行国家有关工程建设的政策和法规,符合国家和上海市现行有效的相关规范和标准。

室内精装修设计各阶段设计成果深度标准

室内精装修设计各阶段设计成果深度标准

室内精装修设计各阶段设计成果深度标准
1、目的:
对本公司室内精装修设计“概念、初设、施工图设计、施工图深化”各阶段的设计成果进行描述,统一各部门对室内精装修设计阶段划分的理解,明确与工程部精装修施工图交接的标准,同时本表作为与室内装饰设计单位进行谈判、合作的依据文件。

2、适用范围:研发部、工程部对室内精装修项目的设计;
2.1 入户大堂、物管用房、公共卫生间、学校、幼儿园等简装修工程纳入建筑设计的范畴,不在本文描述的范畴内;
2.2 室内精装修项目包括:
2.2.1 售楼处、样板房(临时样板房、实地样板房)装修
2.2.2 大型精装修设计:除2.1、2.2.1外的,需另外作室内精装修委托设计的项目,如会所、体育中心、商业中心及公司推出的精装修房等装修设计。

大型精装修设计的标准工期根据项目实际情况确定。

3、使用说明:
总名称:室内精装修设计。

施工图设计深度要求

施工图设计深度要求

施工图设计深度要求一、总则1、1为了规范施工图设计文件编制工作,保证施工图设计质量,满足工程建设及安全、适用、经济、绿色等方面的要求,制定本规范。

2、2本规范适用于房屋建筑工程、市政基础设施工程和仿古建筑及古建筑修缮工程的施工图设计。

3、3施工图设计文件编制应贯彻国家和地方的相关法律、法规、规范、规程及标准,严格执行工程建设标准强制性条文。

4、4施工图设计文件编制应符合国家及地方的相关规定,以及项目批准文件的相关要求。

二、施工图设计文件的组成2、1房屋建筑工程的施工图设计文件应包括:设计说明书,包括工程概况、设计依据、设计规模、工程结构形式与特点、材料及设备选用等;施工图纸,包括总平面图、建筑平面图、立面图、剖面图、大样详图等;结构施工图纸,包括基础平面图、基础详图、结构平面图、屋面结构平面图等;设备施工图纸,包括给排水、暖通空调、电气等施工图纸;以及节能专篇(或节能专篇说明书)。

21、2市政基础设施工程的施工图设计文件应包括:设计说明书,包括工程概况、设计依据、规模与标准等;施工图纸,包括路线平面图、纵断面图和横断面图;结构施工图纸,包括桥梁、隧道等结构施工图纸;设备施工图纸,包括给排水、燃气、供热等施工图纸;以及节能专篇(或节能专篇说明书)。

211、3仿古建筑及古建筑修缮工程的施工图设计文件应包括:设计说明书,包括工程概况、设计依据、规模与标准等;施工图纸,包括总平面图、建筑平面图、立面图、剖面图等;结构施工图纸,包括基础平面图、基础详图等;设备施工图纸,包括给排水、电气等施工图纸;以及节能专篇(或节能专篇说明书)。

三、施工图设计深度要求3、1施工图设计深度应符合下列规定:(1)满足工程施工各阶段的需要,如采购材料、加工制作、运输及安装等;(2)满足工程质量要求;(3)满足工程安全要求;(4)满足环境保护要求;(5)满足经济合理要求。

景观施工图图纸深度要求一、概述景观施工图图纸是景观工程设计的重要组成部分,它不仅关系到工程的实施效果,也直接影响到工程的施工质量。

精装修施工图设计深度要求

精装修施工图设计深度要求

精装修施工图设计出图标准>设计范围与设计要求>设计成果要求>材料部品选型成果提交>设计成果提交年月精装修施工图设计出图标准一S设计范围与设计要求01 •设计范围与设计内容:① 区域范围:该楼层内的全部区域;② 专业范围:包括所有精装区域的装修、水电(含智能化、消防)、暖通机电设备、灯光、软装配饰、艺术摆件等专业的施工图设计或整合;③ 设计内容:包括装修以及涉及装修的相关专业的平、咅9、立而图纸,大样图(放样图)、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等。

02•设计要求:①山装修专业负责协调、整合装修阶段所有专业的图纸设计工作,确保提交图纸的统一性、完整性和协调性,避免出现不同专业间图纸矛盾或者同一专业内大样与平立面矛盾等问题;②图纸深度必须达到一次到位即施匸单位拿到图纸即可开始施匸无需二次深化.优化;③图纸及所选材料必须满足消防验收规范等国家强制性法规的要求,确保工程能够顺利通过验收;④满足施工过程及日后运营维护的低成本.节能、绿色、环保等现代化建设工程特点的要求,充分考虑经营管理者使用维护的便利性和经济性。

二.设计成果要求01 •图纸封面深度要求:包括项H名称、图纸名称、编制单位、编制时间。

02 •图纸目录深度要求:包括图纸编号、图纸名称、图纸张号(页码)、图幅。

03.施工图设计说明(有关规范. 材料和工艺的说明)深度要求:有关设计依据、设计规范、主要施工做法的说明、施工过程中应注意的技术性说明文字等。

精装修施工图设计深度要求04.建筑原始结构图(现场测量)深度要求:标有详细、准确的现场测量的平面尺寸及标高,客观反映场地实际情况。

05.平面布置图深度要求:包括平面布局、家居布置、地面材质、地面高差;尺寸标注在平面布置外围,需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸。

06.平面布置图中各立而索引图深度要求:清晰反映立面与平面的方位、坐标、轴线关系,准确索引所有立面图纸编号。

施工图设计深度要求

施工图设计深度要求

施工图设计深度要求论文报告:建筑施工图设计深度要求分析提纲一:设计深度的概念及意义设计深度是指在建筑工程设计中对工程构造各阶段的详细程度要求,它不仅是工程设计的一项重要内容,也是工程质量控制的关键环节。

设备深度的合理设定可以有效保证施工质量,避免工程建设中出现的各种质量问题,是保证工程项目顺利进行的必要条件。

提纲二:施工图设计深度的技术要求施工图设计深度的技术要求包括建筑工程的结构、材料、热工、抗震和安全等方面。

对于建筑工程的结构,首先要对建筑设计要求、计算结果和安全系数等进行详细分析,然后进行逐步细化。

对于建筑材料,必须细致考虑建筑材料的强度、刚度、耐久性等因素,在此基础上进行选材和验收。

对于建筑施工过程中的热工问题,设计者必须考虑空调系统的设置、屋面的保温、门窗的隔热以及设备的布置等各方面因素,这些都需要设计者引用相关知识,进行合理设计。

提纲三:施工图设计深度的规范要求施工图设计深度的规范要求能够有效地保证施工图设计的质量。

规范要求主要包括:①符合国家和行业标准的要求;②能够很好地应对环境和建筑安全问题;③实用、面向工程实际问题,能够在实际工程施工中解决问题。

提纲四:施工图设计深度的优化方法施工图设计深度的优化方法主要包括:①确保设计实用、有针对性;②依据施工图设计深度的实际情况进行合理安排;③加强与现场之间的沟通交流,共同协商、解决具体问题。

提纲五:施工图设计深度的应用案例1.某A施工项目的4层高建筑物,设计深度为10级,工程质量得到全面保证。

2.某B施工项目的3层高建筑物,设计深度为9级,工程质量明显提高。

3.某C施工项目的5层高建筑物,设计深度为11级,工程质量大幅提高。

4.某D施工项目的2层高建筑物,设计深度为8级,工程质量表现一般。

5.某E施工项目的6层高建筑物,设计深度为12级,工程质量得到全面提高。

以上案例说明,合理设定施工图设计深度,能够有效提高工程质量,保证工程项目顺利进行。

建筑装饰装修工程施工图设计文件编制深度规定

建筑装饰装修工程施工图设计文件编制深度规定

建筑装饰装修工程设计文件编制深度内部规定1总则1.1为加强对建筑装饰装修工程设计文件编制工作的管理,确保公司设计文件的质量和完整性,明确建筑装饰设计师的职责范围,规范设计各阶段的工作范围和深度,以便于有效控制施工质量以及施工进程,特制定本内部规定。

1.2本规定编制依据1.2.1《江苏省建筑装饰装修工程设计文件编制深度规定》(2007年版)1.2.2《北京市建筑装饰装修工程设计文件编制深度的规定》1.2.3《重庆市建筑装饰设计深度规范》1.2.4金螳螂《酒店施工图制图技术规范》1.3 本规定的适用范围。

1.3.1 适用的工程范围:凡民用建筑和一般工业建筑的新建、改扩建、已有旧建筑改造的装饰装修工程,均应纳入本规定的有效范围之内。

1.3.2 适用的专业范围:本规定主要适用于建筑装饰及装修专业。

一项完整的建筑装饰装修工程设计所涉及到的其他相关专业,如结构、给排水、电气、采暖通风以及工程经济概预算等专业,其设计文件编制的内容和深度不在本规定中作出具体要求。

但以上专业应依据《建筑工程设计文件编制深度的规定》(建设[1992]102号),并针对建筑装饰设计有别于建筑设计的特殊性质,在设计文件编制工作中作出相应的调整。

1.3.3 适用的设计文件范围:建筑装饰装修工程设计各阶段所编制的设计文件,均应纳入本规定的有效范围之内。

但是艺术品陈设和装饰部品(如壁画、浮雕、立体雕塑、家具陈设等),以及特殊工艺设计(如厨房工艺、园艺、舞台照明、音响和视觉设计等),其设计表达方式及图纸文件深度在本规定中不作具体要求。

1.4建筑装饰装修工程设计的各阶段的设计图纸必须根据业主招标文件规定和内部施工图制图规范要求绘制。

1.5建筑装饰装修工程设计主要分为方案设计和施工图设计二个阶段,比较复杂的大型工程还应该包括概念设计和初步设计阶段,本规定将概念设计纳入方案设计阶段,初步设计纳入施工图设计阶段。

1.6本规定的设计文件编制深度具有通用性。

建筑设计方案与施工图设计成果编制内容深度要求

建筑设计方案与施工图设计成果编制内容深度要求

建筑设计方案与施工图设计成果编制内容深度要求建筑设计方案设计成果编制内容深度要求1、方案设计说明书和设计图纸(1)方案设计说明书――含技术经济指标表;(2)区位图--区位图建议采用两张图表述,一张表示行政区范围内的项目位置与周边现状关系图,另一张表示一定范围内能清楚反映项目周边地块性质、道路系统、建筑、配套设施等情况的控规图中的项目地块位置,同时附现场照片;制作区位图所需的控规图资料按程序要求在规划在线网上公布;(3)规划地区现状分析图;(4)规划总平面图(比例为1:500;大地块项目还需1:1000或1:2000总图,图幅在0#图左右)设计内容应符合《选址意见书》及规划的有关强制性要求;总平面图应在批准的规划红线范围内设计布置,不能擅自改变红线外用地和道路现状,并应准确清楚表达规划红线图中控制内容。

图中应准确反映建筑层数、建筑正负零标高、场地设计标高、建筑间距(含与用地边界的半间距及与建筑间的全间距)、建筑与道路坐标、与道路环境的关系,做好各类人行、车行出入口的交通组织;坡地建筑应完整表达竖向设计及反映设计堡坎的位置;总平面图中地形图应清晰,与新设计的内容在线条深度上应明确区分,图纸比例准确;总平面图上的建筑、道路及环境的各种设计线型应粗细有别、层次分明;地块内须保留的建筑应注明,其规模应计入项目总规模;总平面图须与平、立、剖面图相吻合;符合要求的总指标与分项指标的技术经济指标列表(指标数据须真实、准确,指标表应符合我局要求的格式;设计单位资质应符合有关要求并盖章、签字齐全;电子文档与纸质文件内容一致。

(5)平、立、剖面图:深度应满足建设部有关要求,相互之间内容应相吻合,应有重要地段的沿街立面;(6)反映方案设计意图的透视图或建筑模型;(7)带修建性详细规划的方案设计还应符合修建性详细规划的设计深度;(8)方案设计应符合上一阶段已批的修建性详细规划设计。

2、电子文件光盘电子文件须符合市规划局关于《电子文件图形标准》的要求。

建筑工程施工图设计质量以及深度的要求分析

建筑工程施工图设计质量以及深度的要求分析

建筑工程施工图设计质量以及深度的要求分析【摘要】建筑工程施工图设计的质量和深度直接影响着工程施工的质量和进度。

本文就探讨了施工图设计的重要性、设计质量要求以及设计深度要求等方面。

施工图设计需要满足一定的标准和规范,确保设计的准确性和可执行性。

设计深度也需要充分考虑工程的具体要求,避免施工中出现问题。

影响施工图设计质量和深度的因素有很多,如设计人员专业水平、沟通协调能力以及技术支持等。

为了提高施工图设计的质量和深度,可以采取一些改进方法,如加强设计人员的培训、引入先进的设计软件等。

建筑工程施工图设计的质量和深度需求是确保工程施工顺利进行的重要保证。

【关键词】建筑工程、施工图设计、质量要求、深度要求、影响因素、改进方法、施工质量、工程进度、重要保证1. 引言1.1 建筑工程施工图设计质量以及深度的要求分析建筑工程施工图设计质量以及深度的要求分析是建筑工程施工过程中至关重要的一环。

施工图设计质量要求高,设计深度要求深,对实际施工过程起着至关重要的作用。

在建筑工程中,施工图设计是将设计方案转化为施工实际操作的具体指导标准,其质量和深度直接影响着工程施工质量和进度。

设计质量要求是指施工图设计应符合相关的法规、标准和规范要求,保证工程施工过程中能够减少施工错误和争议发生,确保施工质量和安全。

设计深度要求是指施工图设计应包含足够详细和全面的信息,能够为施工单位提供清晰明确的操作指导,避免施工过程中的误解和偏差。

影响施工图设计质量和深度的因素有很多,包括设计人员的专业水平、设计软件的使用技巧、设计方案的合理性等。

为了提高施工图设计的质量和深度,需要不断探索改进的方法,包括加强设计人员的培训和学习、优化设计流程、提升设计软件的使用技巧等。

建筑工程施工图设计的质量和深度需求是保障工程施工质量和进度的重要保证。

2. 正文2.1 施工图设计的重要性建筑工程施工图设计在整个工程施工过程中起着至关重要的作用。

施工图设计是工程项目的实施依据,是将设计理念转化为具体施工操作的桥梁。

施工图设计图纸深度标准

施工图设计图纸深度标准
4.4.4
地漏及地面找坡示意
4.5
需详细标明的孔洞定位
4.5.1
空调机冷媒管洞平面定位尺寸及标高
4.5.3
强排热水器排烟孔洞平面定位尺寸及标高
4.5.4
抽油烟机排气孔平面定位尺寸及标高
4.5.5
给水入户管留洞平面定位尺寸及标高
4.5.7
燃气入户管留洞平面定位尺寸及标高
4.5.8
排水出户管留洞平面定位尺寸及标高
3.4
当上部钢筋混凝土结构采用筏基、箱基时
3.4.1
纵横方向各墙的厚度,柱、梁尺寸,编号,与轴线关系标注齐全、准确;
3.4.2
两个方向画出小剖面,注明标高、垫层厚度、底板厚度;
3.4.3
底板上坑、沟的平面尺寸标注清楚,都有小剖面或另有剖
面详图表示各部分的尺寸;
3.4.4
各柱下的细部尺寸标注清楚。
3.5
施工图设计深度标准
——建筑专业
建筑专业施工图设计深度要求是结合工程中实际需要,就建筑专业部分设计深度提出要求。
序号
图纸名称
图纸深度要求
1
图纸目录
1.1
先列新绘制图纸,后列选用的标准图或重复利用图
2
设计说明
2.1
本子项工程施工图设计依据
2.2
本子项工程的建筑概况:建筑名称、建设地点、建设单位、建筑面积、建筑占地面积、建筑等级等。
2
设计说明
2.1
工程概况:建筑位置、面积、高度、层数,结构形式,结构抗震设防类别、设防烈度、设计地震分组,抗震等级,建筑物合理使用年限,人防工程等级。
2.2
工程地质情况:地质概况,场地土类型、场地类别、地下水、抗震安全性评价、基础施工要求等。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

精装修施工图设计出图标准
➢设计围与设计要求
➢设计成果要求
➢材料/部品选型成果提交
➢设计成果提交
2016年4月
精装修施工图设计出图标准
一、设计围与设计要求
01.设计围与设计容:
①区域围:该楼层的全部区域;
②专业围:包括所有精装区域的装修、水电(含智能化、消防)、暖通机电设备、灯光、软装配饰、艺术摆件等专业的施工图设计或整合;
③设计容:包括装修以及涉及装修的相关专业的平、剖、立面图纸,大样图(放样图)、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等。

02.设计要求:
①由装修专业负责协调、整合装修阶段所有专业的图纸设计工作,确保提交图纸的统一性、完整性和协调性,避免出现不同专业间图纸矛盾或者同一专业大样与平立面矛盾等问题;
②图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化;
③图纸及所选材料必须满足消防验收规等国家强制性法规的要求,确保工程能够顺利通过验收;
④满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求,充分考虑经营管理者使用维护的便利性和经济性。

二、设计成果要求
01.图纸封面
深度要求:包括项目名称、图纸名称、编制单位、编制时间。

02.图纸目录
深度要求:包括图纸编号、图纸名称、图纸号(页码)、图幅。

03.施工图设计说明(有关规、材料和工艺的说明)
深度要求:有关设计依据、设计规、主要施工做法的说明、施工过程中应注意的技术性说明文字等。

04.建筑原始结构图(现场测量)
深度要求:标有详细、准确的现场测量的平面尺寸及标高,客观反映场地实际情况。

05.平面布置图
深度要求:包括平面布局、家居布置、地面材质、地面高差;尺寸标注在平面布置外围,需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸。

06.平面布置图中各立面索引图
深度要求:清晰反映立面与平面的方位、坐标、轴线关系,准确索引所有立面图纸编号。

07.砌筑定位图
深度要求:包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸;不同材料隔墙的做法详图索引。

08.地面铺装(材质)图(含分隔尺寸)
深度要求:地面面层材料的名称、种类、规格尺寸、地面标高;活动家具及可移动的地毯需删除,注意房间中的固定衣柜、卫生间的洗手台、座便器下方地面及厨房的橱柜等地面是否铺地材,需与施工中地面面材的施工围一致;地面做法的大样、地面拼花的大样、地面高差或不同材质衔接的细部节点等在此图上索引。

09.天花布置图(包括灯具、风口、烟感、喷淋等机电的定位)
深度要求:包括天花造型、窗帘盒、灯具排布、使用材料、各部位标高;尺寸标注同平面布置图。

010.天花开线图
深度要求:包括天花造型、窗帘盒及灯具相对尺寸、天花使用材料、各部位的标高;可将天花造型大样索引和天花剖面索引合并在此图中。

011.天花照明布置图(包含吊顶尺寸、标高、灯具尺寸等)
深度要求:清晰准确的灯具水平、竖向定位尺寸,控制回路的设置及开关数量。

012.综合天花图
深度要求:在天花图基础上绘制,包括灯具、空调、消防、智能化等机电末端点位和检修口的位置、尺寸,以室隔墙毛坯面或装饰完成线为尺寸标注的基准线。

013.活动家具尺寸定位图
深度要求:在平面布置图绘制,包括活动家具的位置、尺寸、灯具、电源等末端点位的位置及尺寸,以室隔墙装饰完成线为尺寸标注的基准线,详细标注尺寸。

014.水电、设备图(包含给排水、强弱电、灯光、暖通、智能化、消防等)深度要求:
①强弱电点位平面布置图包括以下图纸:电气平面图、电气系统图、弱电平面布置图、安防平面布置图。

在平面图基础上绘制并标注具体尺寸,包括灯具、开关、强弱电插座、等电位盒、空调调速器、门禁对讲机、紧急报警按钮等,以室隔墙毛坯面或装饰完成线为尺寸标注的基准线;
②给排水点位平面布置图包括以下图纸:给排水系统配置图、给排水平面布置图、给水平面布置图、排水平面布置图。

在平面图基础上绘制并标注具体位置及高度,包括给水点位、排水点位、地漏、温控开关等,以室隔墙毛坯面或装饰完成线为尺寸标注的基准线;
③空调外机型号及摆放位置、空调机型号及摆放位置、冷媒管道直径大小、冷凝水排水管道、空调温控面板位置等相关设备的合理布置。

015.各立面展开图
深度要求:包括立面造型、尺寸;面饰材料名称、尺寸;立面上房间门的名称、尺寸;消防栓、灯具、电气开关插座等相对位置尺寸;造型的剖面结构索引、主要立面材料基层做法索引、立面上不同材料衔接的节点大样索引;立面图名称前的索引编号需对应平面图编号中的立面索引编号进行反向索引;必须绘制出立面两端的隔墙毛坯面、上下结构楼板、天花结构梁及门洞、窗洞的结构剖面,便于核查电气开关插座位置尺寸,也便于核查墙面材料做法的厚度,更能直观识图。

016.造型部分平、立、剖面图,大样图以及主要节点详图
深度要求:须明确表示各侧面的进出相对关系及结构做法,施工单位无须深化便可用于现场施工。

017.门窗表及门窗详图
深度要求:包括门窗的外立面、剖面、节点大样。

018.成品定制家具、软装饰品、艺术摆件详图及参考图
深度要求:容包括活动家具、工艺灯具、装饰设品等,需提供布置图、意念图片和规格尺寸图或加工图(活动家具、工艺灯具)。

三、材料/部品选型设计提交成果:
01.硬装物料设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。

02.开关插座选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。

03.卫生洁具选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。

04.橱柜及厨房电器选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。

05.工程五金选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。

06.工程灯具选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。

07.艺术灯具选型设计图册
深度要求:含品牌、型号、规格尺寸、材质、技术参数、供应商信息、价格信息。

08.家具及设品设计图册
深度要求:容包括活动家具、工艺灯具、装饰设品等,需提供布置图、意念图片和规格尺寸图或加工图(活动家具、工艺灯具)。

09.材料清单及实物样板
深度要求:材料编号必须同施工图中的编号对应,所选材料符合业主施工工期、成本造价的控制要求。

材料清单及实物样板
材料清单中需列明容:
①材料编号;
②品种名称;
③规格(长度、宽度、厚度);
④产地;
⑤使用部位;
⑥用量(平方米);
⑦供应商信息(应确保其材料供应、价格要符合业主施工工期和成本造价的控制要求);
⑧备注(地毯颜色、花纹、材质等信息;石材的表面处理;墙纸的肌理等)。

实物样板(注:所有面饰材料均需提供实物样板)
要求用A1幅面KT板制作(公司标准材料展板),其上粘贴材料实样:
①石材:300x300mm,周边磨5mm宽45度斜边;
②瓷砖:300x300mm,周边磨5mm宽45度斜边;
③饰面板:300x300mm;
④金属板:100x100mm,金属花格按比例打板;
⑤金箔:300x300mm;
⑥刺绣画:局部及按比例实物样板;
⑦墙纸:局部,具有代表性图案和颜色;
⑧硬包、软包:300x300mm实物小样;
⑨地毯:局部,同时附整幅地毯图案的彩色图片;

010.工程造价概算、分析(设计造价)
①工程总造价;
②家具总造价;
③装饰品总造价;
④其它总造价;
⑤主材造价表;
011.重点部位表现图或者电脑效果图(不小于3)
深度要求:效果图所体现之装修装饰做法、用材、尺度、家具款式等均必须与施工图保持完全一致。

四、设计成果提交:
01.施工图纸需提供蓝图4套及相应的电子文件(最终电子版文件需导出一版PDF 格式);
02.材料/部品选型设计需各提供A3或A4幅面彩色图册2套;材料清单提供2份,实物样板2套;
03.设计现场交底单2份。

工作界面:经甲方及相关顾问(专业)书面认可后方可认为该阶段工作完成!。
