民用建筑低压供配电系统的接地与防雷技术摘要：低压配电系统是民用建筑电气系统的基本组成部分，配电系统由于电气设备绝缘损坏、大自然雷电或其他原因，会对建筑物或电气设备产生破坏作用并威胁人身安全。
针对这样的情况，建筑物一般采取防雷措施和安全接地系统，以避免危险事故发生。
本文重点探讨了民用建筑低压供配电系统的接地与防雷技术。
关键词：民建；接地；防雷一、民用建筑低压供配电系统的防雷接地目的在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。
不管哪类建筑物，在供电设计中总包含有接地系统设计。
而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。
雷电是一种常见的自然现象，具有一定的可预见性。
气象卫星的顺利升空使得雷电的发生预测更具准确性，而且只要掌握常规的避雷方法，一般都可以躲避雷电的危害。
而且通过生活经验也可预测雷电的发生，根据云的颜色和厚度来预测雷电的准确度还是很高的。
当要发生雷电之前，将所有的电闸断开，就可以很大程度上避免雷击。
此外，由于建筑物里的导体是很多的，还有许多导电性能优良的金属导体，在导体没有通电的情况下也可能会产生雷击的现象。
防雷接地可以有效地防止这一现象发生。
以上就是配电系统进行防雷接地保护的目的。
二、民用建筑低压供配电系统的接地与防雷技术（一）建筑物的防雷与接地要想完善民建变配电系统的防雷性能，首先就要考虑民建变配电系统建筑物的防雷性能，因为最先进的防雷害措施就是根本不让雷电进入到系统内部，而在民建变配电系统的建筑物上就将雷电隔离，将雷电的破坏性释放殆尽，只有这样才能最大限度的保证变配电系统的安全。
在建筑物的防雷性能中最重要的就是建筑物本身的防雷性能，在建筑物的防雷技术领域，最新的国家建筑物防雷规范中明确指出，等电位防雷接地线能够有效的减少雷电对建筑物本身和建筑物内部电气设备的影响，所以在建筑物的防雷措施中等电位防雷线连接，已经开始取代传统上独立的接地网络连接。
接地的种类
一、种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网" target=_blank>接地网时，接地电阻应符合其最小值要求。
2、交流工作接地将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N线）接地。
N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。
3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。
4、直流接地为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5、屏蔽接地与防静电接地为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
6、功率接地系统电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地二、要求1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
三、智能大厦接地系统的设计1、防雷接地系统接地体一般利用智能大厦桩基，桩基上端钢筋通过承台面钢筋连在一起；防雷接地系统引下线一般利用柱子内钢筋；防雷接闪器用避雷带和避雷针" target=_blank>避雷针结合的方式，智能大厦30米及以上，每三层利用圈梁钢筋与柱筋连在一起构成均压环；接地电阻要求小于1欧姆。

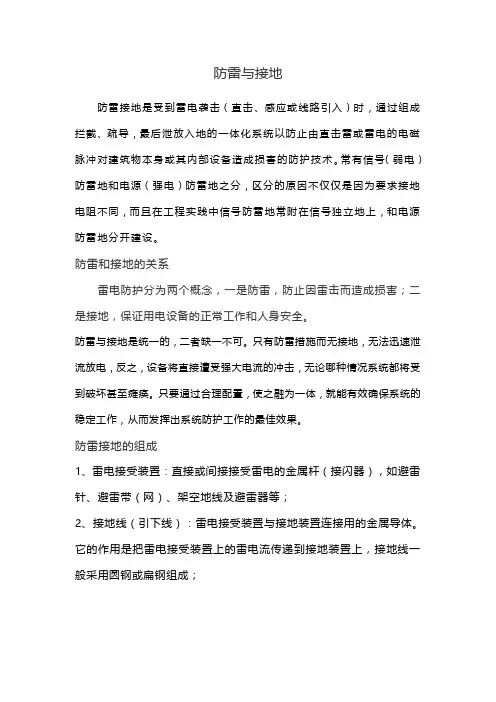

防雷与接地
防雷与接地防雷接地是受到雷电袭击（直击、感应或线路引入）时，通过组成拦截、疏导，最后泄放入地的一体化系统以防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部设备造成损害的防护技术。
常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。
防雷和接地的关系雷电防护分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全。
防雷与接地是统一的，二者缺一不可。
只有防雷措施而无接地，无法迅速泄流放电，反之，设备将直接遭受强大电流的冲击，无论哪种情况系统都将受到破坏甚至瘫痪。
只要通过合理配置，使之融为一体，就能有效确保系统的稳定工作，从而发挥出系统防护工作的最佳效果。
防雷接地的组成1、雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等；2、接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。
它的作用是把雷电接受装置上的雷电流传递到接地装置上，接地线一般采用圆钢或扁钢组成；3、接地体：包括接地装置和装置周围的土壤或混凝土，作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。
雷电的防护雷电的防护可分为两方面，即直击雷的防护和感应雷的防护。
由于直击雷和感应雷的侵害渠道不同，防护措施也就不同。
1、直击雷的防护目前，防直击雷都是采用避雷针、避雷带、避雷线、避雷网作为接闪器，然后通过良好的接地装置迅速而安全地把它送回大地。
2、感应雷的防护感应雷的防护是从整体和系统上建立起三维的防护体系，主要包括在被保护设备构成的系统中采取以下措施:（1）电源防雷：配电系统电源防雷应采用三级防护，避雷器采用的是(B、C、D)三级防雷的方式。
第一级保护(B级)，一般安装在建筑物输入电源总配电室内的进线配电柜上，主要用于保护整幢建筑物用电设备或单位的主要用电设备；第二级保护(C级)，主要安装在设备配电柜上；第三级保护(D级)主要安装于各个用电设备的电源端，用于保护最终的用电设备。
配电系统的防雷与接地
配电系统的防雷与接地一、防雷措施1. 减少雷击风险的设计高大建筑物和高架电线杆可以成为雷电击中的目标，因此在设计配电系统时，应尽量避免将电线杆或电杆直接连接到建筑物上。
另外，建筑物应具备可靠的避雷设施，如避雷针、避雷网等，用于吸收和分散雷电的能量。
2. 安装避雷装置在配电系统的输入端和输出端分别安装适当的避雷装置，以保护设备不受雷电的干扰和损坏。
避雷装置通常包括避雷器和避雷器引下线，通过将雷电引入地下或接地系统，使其能够得到有效的分散和排放。
3. 使用耐雷设备在配电系统中，应使用能够抵抗雷电干扰和损坏的设备和材料。
例如，选择具有良好耐压、耐高温、耐腐蚀等特性的电缆和开关设备，以减少雷击对系统的影响。
二、接地措施1. 构建良好的接地系统配电系统的接地系统是保证系统安全和稳定运行的重要组成部分。
良好的接地系统应包括合适的接地电极、接地回路以及接地装置，以确保系统的电荷得到有效的分散和排放。
2. 选择合适的接地电极接地电极是将电流引入地下的主要手段，因此选择合适的接地电极对系统的接地效果至关重要。
通常使用的接地电极包括接地棒、接地网和接地块等，可以根据实际情况选择合适的接地电极进行安装。
3. 接地回路的设计与布置配电系统的接地回路应具备足够的导电能力，以确保电荷能够快速、有效地通过接地回路流回地下。
为了提高接地回路的导电能力，可以采用并联多个接地电极、增加接地导线的横截面积等方式。
4. 定期检测和维护为了保证接地系统的正常运行，应定期对接地电极、接地回路及接地装置进行检测和维护。
如果发现接地系统存在故障或损坏，应及时修复或更换，以保证系统的接地效果。
总结：防雷与接地是配电系统中非常重要的安全措施，可以有效减少雷电对系统的影响，并保证系统的稳定运行。
在设计和安装配电系统时，应注意遵循相关的设计规范和标准，并选择适当的设备和材料，以提高系统的防雷能力和接地效果。
此外，定期检测和维护接地系统也是确保其正常运行的关键步骤。
10kV配电线路防雷
10kV配电线路防雷雷电是一种自然天气现象，产生的电流和电压都非常大，因此对于电力设备和线路构成了巨大的威胁。
10kV配电线路是城市电网的重要组成部分，防雷工作对于确保电网正常运行和居民用电安全至关重要。
本文将介绍10kV配电线路的防雷措施。
一、设备接地设备接地是防止雷击电流通过设备或线路引起设备损坏的重要手段。
10kV配电线路的设备接地应符合国家相关标准和规范，并依据现场实际情况选择合适的接地方式，如土壤接地、接地网接地等。
设备接地电阻应符合要求，保证设备接地良好，为线路的防雷提供可靠的基础。
二、避雷器避雷器是防止雷电高压通过线路引起设备中毁灭性击穿的主要措施。
10kV配电线路中应设置避雷器，它是保护线路设备不被雷电击穿的第一道防线。
避雷器的额定击穿电压应适应线路电压等级，并应定期检测和维护，确保其正常工作状态。
避雷器的安装位置应根据电网的实际情况确定，一般选在10kV变压器的输入侧或母线柜附近。
三、接地引下保护器接地引下保护器是保护设备在雷电入侵时迅速放电到地，减少雷电对设备的危害的重要设备。
它通过与设备的地线连接，当雷电入侵时，引下保护器快速放电到地，将雷电瞬间释放。
接地引下保护器的选择和布置应根据线路的实际情况确定，以达到最佳的防雷效果。
四、防护屏蔽10kV配电线路通常会穿过建筑物、树木或其他高大物体附近，这些物体会成为雷电击中线路的潜在风险。
在这些区域应设置防护屏蔽，减小雷电击中线路的可能性。
防护屏蔽可以采用导线网或金属罩等形式，将线路包裹在以形成一个保护层，减少雷电的侵害。
五、定期巡视和检测定期巡视和检测是10kV配电线路防雷工作的重要内容。
通过定期巡视和检测，可以及时发现和排除设备接地不良、避雷器失效、接地引下保护器故障等问题，确保线路的防雷设施处于良好状态。
定期巡视和检测的频率应根据实际情况确定，一般为每年1-2次。
六、培训和宣传防雷工作涉及到多个方面的知识和技能，因此要加强对工作人员的培训和宣传。
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线；利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
1、接地种类——常见的接地种类有以下几项重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
2、重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。
保护接地重要应用在中性点不接地的供电系统中。
假如不采纳保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。
假如电气设备采纳了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避开了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能牢靠运行并保证测量和掌控精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是构成防雷措施的一部分，其作用是把雷电流引入大地。
建筑物和电气设备的防雷重要是用避雷器（包括避雷针、避雷带、避雷网和消雷装置等）。
避雷器的一端与被保护设备相接，另一端连接地装置。
当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。
此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
10kV及以下配电线路的防雷保护与接地装置
10kV及以下配电线路的防雷保护与接地装置摘要：随着我国经济社会的飞速发展和城市化建设的不断进步，我国城市配电系统的内外部环境发生了较大的变化，给10kV及以下配电线路的发展带来了机遇的同时，也带来了较大的挑战，对10kV及以下配电线路进行科学合理的防雷保护，对我国电力事业发展有重要意义。
文章主要对10kV及以下配电线路的防雷保护与接地装置进行分析，避免更多事故发生。
关键词：配电线路；雷击；防雷引言近年来，我国的电网覆盖率不断提升，作为电网系统的重要组成部分，配电线路直接影响着城市电网系统的发展。
由于10kV及以下配电线路点多面广，线路结构复杂，在运行过程中很容易发生事故，会严重影响线路的安全与平稳的运行，给人们的生产生活带来影响。
尤其是在夏季，很容易受到雷击导致短路现象的发生，在暴雨、雷电、大风的天气，线路的某一个位置因为受潮、腐蚀、风吹等原因使电线的绝缘下降，导致线与线、线与地有部分电流通过，发生漏电事故，极易引发火灾。
受大风影响，地面的漂浮物挂在线路上也会造成短路，对线路造成损害，影响正常的供电，因此，要想解决这些问题，就必须找到10kV及以下配电线路的雷击故障以及发生故障的原因，从而制定出有针对性的解决方案，努力做好防范应对工作。
1配电线路雷击灾害的原因分析10kV配电线路一般没有设置避雷线进行保护，且线路绝缘水平通常较低，再加上交叉布设的网状结构，不仅增大其直击雷雷害事故发生率，同时感应雷也会产生较大的冲击破坏。
从大量的运行分析和实地调查发现，雷击跳闸事故率约占10kV电网总故障率的80%以上，极大影响了10kV配电线路供电的安全可靠性和节能经济性。
大量研究和运行检修维护经验表明，10kV配电线路发生雷击的原因主要表现在以下三个方面：（1）线路绝缘水平偏低。
10kV架空配电线路遭受雷击的最根本原因是绝缘能力低下，这是因为它特殊的材质，导致10kV架空配电线路在正常的工作运行中很容易在雷雨天气中遭受雷击灾害。
高压低压配电柜的防雷措施与防护方法
高压低压配电柜的防雷措施与防护方法为了确保电力系统的正常运行，高压低压配电柜的防雷措施与防护方法显得尤为重要。
本文将探讨一些有效的防雷措施和防护方法。
一、防雷措施之地面接地系统地面接地系统是高压低压配电柜中最基本的防雷措施之一。
合理的地面接地系统可以将雷电电流引入地下，以免伤害到电气设备。
为了确保防护效果，地面接地系统应符合相关标准，并采用良好的导电材料，如铜排。
此外，地面接地系统的电阻值也应符合规定范围，以确保有效的防护。
二、防雷措施之防雷装置高压低压配电柜中安装防雷装置是一种常见的防护方法。
防雷装置能够迅速将雷电引入地下，并分散到周围环境中，降低雷电对设备的影响。
防雷装置的选择应根据配电柜的具体要求和周围环境而定，常见的防雷装置包括避雷针、避雷网等。
在安装防雷装置时，需要考虑到避免与其他金属构件产生电位差，以免引发其他问题。
三、防护方法之接地保护接地保护是高压低压配电柜中常用的防护方法之一。
通过对电气设备进行良好的接地保护，可以减少雷电对设备的侵害。
接地保护包括对设备本体进行接地保护和对周围区域进行接地保护。
对设备本体进行接地保护时，需要确保接地电阻符合相关标准，并定期检测和维护接地系统。
对周围区域进行接地保护时，可以采用金属网罩等措施，以形成良好的保护环境。
四、防护方法之引导装置引导装置是高压低压配电柜中常用的防护方法之一。
引导装置能够迅速将雷电引导至地下，以免对设备造成损害。
常见的引导装置包括避雷针和避雷线。
在选择和安装引导装置时，需要考虑到设备的特点和需求，并确保其与其他金属构件之间的连接良好，以保证防护效果。
五、防护方法之绝缘保护绝缘保护是高压低压配电柜中重要的防护方法。
通过良好的绝缘保护，可以有效地防止雷电对设备的冲击。
绝缘保护包括对电气设备进行绝缘处理和对设备周围环境进行绝缘处理。
对电气设备进行绝缘处理时，需要使用符合规定的绝缘材料，并确保绝缘性能良好。
对设备周围环境进行绝缘处理时，可以采用绝缘垫等措施，以减少雷电对设备的侵害。
配电系统的防雷与接地问题
配电系统的防雷与接地问题摘要：变电站是集中分配和变换电能电压与电流的场所，也是维系电厂与电力系统之间的纽带，承担着电压变换与分配的重要任务，如果变电站发生雷击事故，不仅会对电厂造成巨大的经济损失，还可能引发一系列的安全问题，所以加强变电站配电系统的防雷工作是不可忽视的问题。
本文从变电站配电系统的接地与防雷内容进行分析，研究了变电站配电系统对接地设计的要求。
关键词：变电站；配电系统；防雷与接地引言：现代的电力系统得到了快速的发展，在工程承建时，变电站配电系统通常由土建企业施工，那么就可能存在施工人员对防雷接地重视程度不足的问题，或是由于技术操作不规范而导致防雷接地施工的质量不合格，针对变电站配电系统的防雷与接地问题，技术人员应当寻求更有效的线路防雷保护措施，并对施工质量加以严格的要求，以保护变电站配电系统中的各项设备。
自然界中产生的雷电伴随着高电压，如果击中变电站配电系统，会瞬间释放大量的电荷，可能导致变电站配电系统瘫痪，或者损坏相关电气设备，将雷电以接地的方式进行引流，才使保护变电站配电系统的良策。
一、变电站配电系统的接地与防雷的相关内容（一）接地电阻接地电阻是指电流在流经地面以后，由流经点和某点之间的物理值概念，即为接地极与电位为零的远方接地极之间的欧姆定律电阻。
在变电站配电系统防雷接地中测量电阻值时，假设雷电流在地下疏散40后电流值等于0，由于土壤结构的不同，接地电阻值也会存在不同[1]。
（二）接地种类变电站配电系统中的接地种类包括工作接地、雷电保护接地、过电压保护接地、防静电保护接地等等。
工作接地就是电力系统的电气装置中，为保护系统的运行所设置的必要的接地；雷电保护接地是专为雷电保护装置设置向大地泄放雷电流的接地；过电压保护接地是为消除雷击和过电压对周围造成的影响而设置的接地；防静电接地是为了消除生产过程中产生的静电而产生的接地。
除此之外，还有屏蔽接地，是为了防止雷电产生的电磁干扰对通信和计算机系统所采取的接地措施；保护接地是包括电气设备的金属外壳、配电装置的构架与线路塔杆等等，绝缘损坏是可能会带电，为防止造成人员触电的危险事故，设置接地措施可以避免危险事故的发生。
