配电室接地规范要求

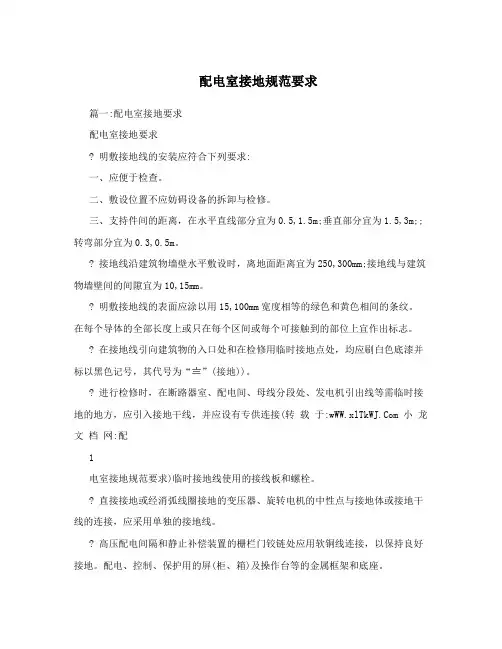

配电室接地规范要求篇一:配电室接地要求配电室接地要求? 明敷接地线的安装应符合下列要求:一、应便于检查。

二、敷设位置不应妨碍设备的拆卸与检修。

三、支持件间的距离，在水平直线部分宜为0.5,1.5m;垂直部分宜为1.5,3m;;转弯部分宜为0.3,0.5m。

? 接地线沿建筑物墙壁水平敷设时，离地面距离宜为250,300mm;接地线与建筑物墙壁间的间隙宜为10,15mm。

? 明敷接地线的表面应涂以用15,100mm宽度相等的绿色和黄色相间的条纹。

在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。

? 在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号，其代号为“〨”(接地))。

? 进行检修时，在断路器室、配电间、母线分段处、发电机引出线等需临时接地的地方，应引入接地干线，并应设有专供连接(转载于: 小龙文档网:配1电室接地规范要求)临时接地线使用的接线板和螺栓。

? 直接接地或经消弧线圈接地的变压器、旋转电机的中性点与接地体或接地干线的连接，应采用单独的接地线。

? 高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保持良好接地。

配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。

? 接地体(线)的连接应采用焊接，焊接必须牢固无虚焊。

接至电气设备上的接地线，应用镀锌螺栓连接;有色金属接地线不能采用焊接时，可用螺栓连接。

螺栓连接处的接触面应按现行国家标准《电气装置安装工程母线装置施工及验收规范》的规定处理。

? 接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定:一、钢为其宽度的2倍(且至少3个棱边焊接)。

二、圆钢为其直径的6倍。

三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。

四、扁纳与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外。

并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。

防雷接地算法

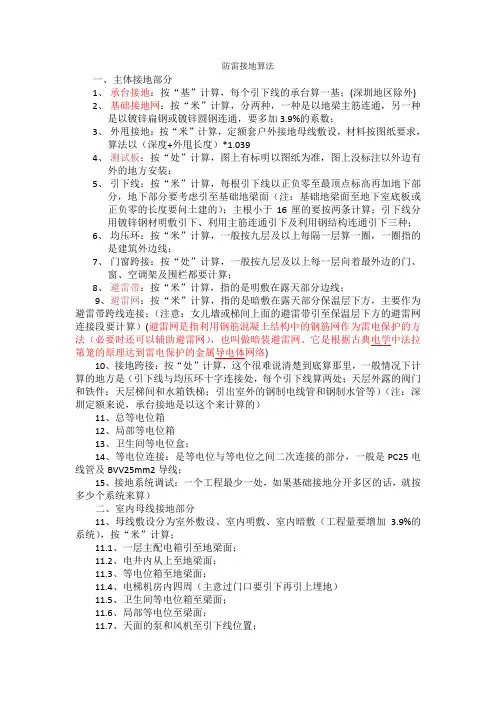

防雷接地算法一、主体接地部分1、承台接地：按“基”计算，每个引下线的承台算一基；(深圳地区除外)2、基础接地网：按“米”计算，分两种，一种是以地梁主筋连通，另一种是以镀锌扁钢或镀锌圆钢连通，要多加3.9%的系数；3、外甩接地：按“米”计算，定额套户外接地母线敷设，材料按图纸要求，算法以（深度+外甩长度）*1.0394、测试板：按“处”计算，图上有标明以图纸为准，图上没标注以外边有外的地方安装；5、引下线：按“米”计算，每根引下线以正负零至最顶点标高再加地下部分，地下部分要考虑引至基础地梁面（注：基础地梁面至地下室底板或正负零的长度要问土建的）；主根小于16厘的要按两条计算；引下线分用镀锌钢材明敷引下、利用主筋连通引下及利用钢结构连通引下三种；6、均压环：按“米”计算，一般按九层及以上每隔一层算一圈，一圈指的是建筑外边线；7、门窗跨接：按“处”计算，一般按九层及以上每一层向着最外边的门、窗、空调架及围栏都要计算；8、避雷带：按“米”计算，指的是明敷在露天部分边线；9、避雷网：按“米”计算，指的是暗敷在露天部分保温层下方，主要作为算的地方是（引下线与均压环十字连接处，每个引下线算两处；天层外露的阀门和铁件；天层梯间和水箱铁梯；引出室外的钢制电线管和钢制水管等）（注：深圳定额来说，承台接地是以这个来计算的）11、总等电位箱12、局部等电位箱13、卫生间等电位盒；14、等电位连接：是等电位与等电位之间二次连接的部分，一般是PC25电线管及BVV25mm2导线；15、接地系统调试：一个工程最少一处，如果基础接地分开多区的话，就按多少个系统来算）二、室内母线接地部分11、母线敷设分为室外敷设、室内明敷、室内暗敷（工程量要增加3.9%的系统），按“米”计算；11.1、一层主配电箱引至地梁面；11.2、电井内从上至地梁面；11.3、等电位箱至地梁面；11.4、电梯机房内四周（主意过门口要引下再引上埋地）11.5、卫生间等电位箱至梁面；11.6、局部等电位至梁面；11.7、天面的泵和风机至引下线位置；11.8、变配电房和发电机房引至引下线位置（这一部分要算在高低压变配电中）11.9、线槽桥架接地（这一部分要算在线槽桥架同一个清单中）11.10、电梯井道接地（有时是用扁钢，有时是利用建筑钢筋连通）11.11、如果图上有标明或说明中有其它地方要算的；三、卫生间等电位引下线部分1、镀锌扁钢引至圈梁面（一定要算的）2、各卫生间等电位盒水平引下连接引下线部分（采用建筑圈梁连通或板筋连通引至引下线），但有些是采算法是采用镀锌扁钢或圆钢连通至引下线，还有一些是采用一般的钢筋连通；3、还有一种作法：在卫生间内部地面上来300mm处，用扁钢沿着卫生间内墙暗敷一圈，这种很少见；4、还有装修部分的接地，就是卫生间内的铁件要用电线连接到卫生间等电位盒中，这种要按实际发生计算；。

接地电阻国家标准

接地装置及其运行维护1概述电气设备的任何部分与大地（土壤）间作良好的电气连接称为接地。

接地是确保电气设备正常工作和安全防护的重要措施。

电气设备接地通过接地装置实施。

接地装置由接地体和接地线组成。

与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地线。

2接地的类型（1）工作接地为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地；（2）防雷接地为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地；（3）保护接地为防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露可接近导体部分接地，称为保护接地，如：①电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳；②电气设备的传动装置；③配电、控制和保护用的盘（台、箱）的框架；④交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管；⑤室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门；⑥架空线路的金属杆塔或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线、装在杆塔上的设备的外壳及支架；⑦变（配）电所各种电气设备的底座或支架；⑧民用电器的金属外壳，如洗衣机、电冰箱等。

（4）重复接地在低压配电系统的TN－C系统中，为防止因中性线故障而失去接地保护作用，造成电击危险和损坏设备，对中性线进行重复接地。

TN－C系统中的重复接地点为：①架空线路的终端及线路中适当点；②四芯电缆的中性线；③电缆或架空线路在建筑物或车间的进线处；④大型车间内的中性线宜实行环形布置，并实行多点重复接地；（5）防静电接地为了消除静电对人身和设备产生危害而进行的接地，如将某些液体或气体的金属输送管道或车辆的接地；（6）屏蔽接地为防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰的屏蔽设备的接地。

完整版)弱电系统规范标准

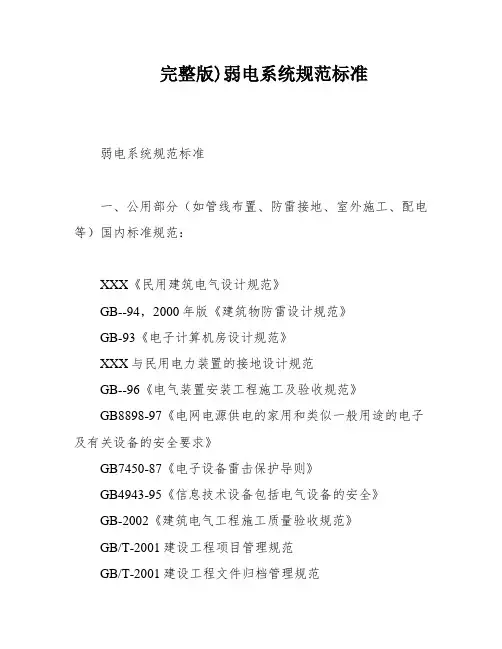

完整版)弱电系统规范标准弱电系统规范标准一、公用部分（如管线布置、防雷接地、室外施工、配电等）国内标准规范：XXX《民用建筑电气设计规范》GB--94，2000年版《建筑物防雷设计规范》GB-93《电子计算机房设计规范》XXX与民用电力装置的接地设计规范GB--96《电气装置安装工程施工及验收规范》GB8898-97《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》GB7450-87《电子设备雷击保护导则》GB4943-95《信息技术设备包括电气设备的安全》GB-2002《建筑电气工程施工质量验收规范》GB/T-2001建设工程项目管理规范GB/T-2001建设工程文件归档管理规范二、多个系统在一起的部分（如智能建筑设计标准等）国内标准规范：GB/T -2000《智能建筑设计标准》GB-2003《智能建筑工程质量验收规范》三、特殊情况标准规范：GB-92《爆炸和火灾危险环境电力装置设计及验收规范》57-2000《剧场建筑设计规范》四、消防国内标准规范：GBJ16-87（2001版）《建筑设计防火规范》GB-98《火灾自动报警设计规范》GBJ-92《火灾自动报警系统施工及验收规范》五、综合布线（含网络设备、服务器、存储）国内标准规范：GBT-T--2000《建筑与建筑群综合布线工程系统设计规范》GBT-T--2000《建筑与建筑群综合布线系统工程验收规范》国际标准规范：ISO/IEC-95《信息技术互联国际标准》ISO/IEC ；1995《客户建筑物电缆通用敷设要求》ISO／IECll801客户建筑通用布线系统信息技术国际标准EN通用布线系统信息技术欧洲标准EIA/TIA568A商务楼通信建筑布线标准XXX B（电磁兼客）标准EIA/TIA569商务楼通信通道和空间标准本文介绍了一系列关于网络布线和安防的国际和国内标准规范。
