电力系统防雷与接地
输电线路防雷接地措施的重要性及维护探讨
输电线路防雷接地措施的重要性及维护探讨随着电力系统的不断发展和完善，输电线路的防雷接地措施越来越受到重视。
由于输电线路在各种气候条件下均需要保持稳定的运行状态，因此对于输电线路的防雷接地措施的重要性不可忽视。
本文将从防雷接地措施的必要性、影响因素和维护方法等方面展开探讨。
一、防雷接地措施的必要性1. 保障电力系统的安全运行2. 保障输电线路设备的安全性输电线路设备在雷电天气下极易受损，特别是塔架和绝缘子等部件，若遭到雷击而受损，会直接影响输电线路的正常运行。
通过有效的防雷接地措施，可以大大降低输电线路设备受雷击的风险，保障设备的安全性。
3. 保障供电可靠性对于输电线路而言，供电可靠性是其最基本的要求之一。
雷电天气可能导致输电线路的短路、烧毁等故障，而这些故障将直接影响供电的稳定性和可靠性。
加强防雷接地措施，有助于提高输电线路的供电可靠性。
1. 输电线路周围的自然环境自然环境是影响防雷接地措施效果的重要因素之一。
例如地形、植被、降雨、降雪等因素都会对输电线路的防雷接地产生一定影响。
而在严酷的自然环境下，如高寒、高温、多雨、多雪等地区，防雷接地措施的设计和维护将更加复杂和困难。
2. 输电线路的设计和建设标准输电线路的设计和建设标准也直接影响到防雷接地措施的有效性。
在设计和建设阶段，就应当考虑到当地的气候特点以及地形条件，合理设置雷电防护装置和接地设施，以保证输电线路在各种气候条件下的安全运行。
3. 防雷接地设施的维护和管理对于已建成的输电线路，接地设施的维护和管理也直接关系到防雷接地措施的有效性。
只有定期进行接地设施的检测、维护和修复工作，才能保证防雷接地措施的有效性。
2. 加强接地系统的管理对于接地系统，必须加强其管理工作。
建立健全的接地设施档案和管理制度，对接地设施的建设、维护、管理等方面进行规范和监督，确保接地设施的安全稳定运行。
3. 加强人员培训加强相关人员的防雷接地知识培训，提高其对防雷接地措施的认识和理解，加强对防雷接地设施的维护和管理工作，提高接地设施的维护水平。
变电站设施的防雷与接地技术
变电站设施的防雷与接地技术随着电力系统的发展，变电站的重要性在电力传输和供应中愈加突出。
然而，由于变电站常常处在露天环境下并且承担着电力传输的任务，其设备和设施容易受到雷电的影响。
因此，实施适当的防雷与接地技术对于确保变电站的正常运行和电力安全至关重要。
首先，变电站应该配备适当的防雷设施。
常见的防雷设施包括避雷针和避雷网。
避雷针是安装在建筑物或设备上的尖峰，主要作用是引导雷电流经过，从而将雷电流安全地释放到大地中。
而避雷网则是由金属网制成的防雷网，其目的是将雷电流均匀地分散到大地中，减少雷电对设备和设施的影响。
这样的防雷设施能够通过优化电场分布和消散雷电能量，减少雷电对设备的冲击，从而保证变电站的正常运行和设备的安全性。
其次，变电站在设计和建设过程中需要注意合理的接地系统。
接地系统不仅可以防止雷电对设备的破坏，还可以保护人身安全。
常见的接地系统包括保护接地、操作接地和仪表接地。
保护接地是指将变电站的主要设备和设施与地面形成良好的接触，以便在发生故障时将电流导入地面，从而保护设备和人身安全。
操作接地主要是为了保证操作人员的安全，当需要进行设备维修和检修时，操作人员要将设备接地并使用合适的防护设备，以防止电流通过人体造成伤害。
仪表接地是指将仪表设备与大地连接，确保测量结果准确可靠。
在设计接地系统时，需要考虑以下因素：变电站的地质条件、土壤电阻率、接地电阻的要求、外部干扰和雷电破坏等因素。
地质条件和土壤电阻率将直接影响接地电阻的大小。
接地电阻的要求要符合相关的国家或地区标准，以保证系统正常运行。
外部干扰也是影响接地系统的重要因素，例如邻近大型建筑物或混凝土表面的覆盖。
因此，在设计接地系统时，应该综合考虑这些因素，确定适合的接地技术。
除了以上措施，还可以采取其他的防雷与接地技术来提高系统的可靠性和抗雷击能力。
例如，可以使用避雷器来抑制和消除过电压，保护变电设备不受雷击影响。
避雷器通常安装在设备的进出线路上，当过电压出现时，避雷器能够将过电压引流到地面，保护设备的安全。
施工现场临时用电接地与防雷的安全要求（三篇）
施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。
以下是施工现场临时用电接地与防雷的安全要求的详细说明。
一、施工现场临时用电接地要求：1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。
2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。
3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。
4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。
5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。
二、施工现场临时用电防雷安全要求：1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。
2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。
3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。
4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。
5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。
三、施工现场临时用电接地与防雷维护管理要求：1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。
2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。
3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。
4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。
变电站的防雷接地技术（三篇）
变电站的防雷接地技术变电站作为电力系统中的重要组成部分，其正常运行对于电力系统的稳定供电具有重要意义。
而雷电是导致电力设备损坏和电力系统故障的主要原因之一，因此，在变电站的设计和建设过程中，防雷接地技术是至关重要的。
一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施，在雷电侵袭时迅速引导雷电流入地下，减少雷电对设备和系统的损害。
其主要作用有以下几个方面：1. 接地安全：良好的接地系统可以防止雷电对设备和人员的危害，保证安全运行。
2. 电气设备的保护：合理的接地系统可以将雷电流迅速引到地下，避免雷击对设备造成直接或间接的损害。
3. 系统可靠性：优良的接地系统可以提高系统的可靠性，减少故障发生的可能性。
二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。
（1）接地电阻：接地电阻是指将接地极与大地相连的电阻。
它的主要作用是限制接地系统的电流在合理范围内，在雷击时减少对设备的伤害。
接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。
（2）接地极：接地极是将接地电阻埋设在地下的部分。
它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。
常用的接地极有水平接地极、竖直接地极和涂铜接地极等。
（3）接地网：接地网是由多个接地极和导线连接而成的网状结构。
它通过增大接地面积，降低接地电阻，提高接地的可靠性和稳定性。
接地网的布置要根据变电站的场地和设备的要求进行合理设计。
（4）接地体：接地体是指其他与接地系统有关的构造物，如金属结构、设备等。
接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。
2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。
常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。
其中，裸铜导线具有良好的导电性能和耐腐蚀性能，是较为理想的接地材料。
3. 接地设施的布置变电站的接地设施要合理布置，使得接地系统的电流均匀分布、电势降低，并减少相互干扰。
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线；利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
1、接地种类——常见的接地种类有以下几项重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
2、重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。
保护接地重要应用在中性点不接地的供电系统中。
假如不采纳保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。
假如电气设备采纳了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避开了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能牢靠运行并保证测量和掌控精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是构成防雷措施的一部分，其作用是把雷电流引入大地。
建筑物和电气设备的防雷重要是用避雷器（包括避雷针、避雷带、避雷网和消雷装置等）。
避雷器的一端与被保护设备相接，另一端连接地装置。
当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。
此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
电力配电网防雷接地设计中的问题分析

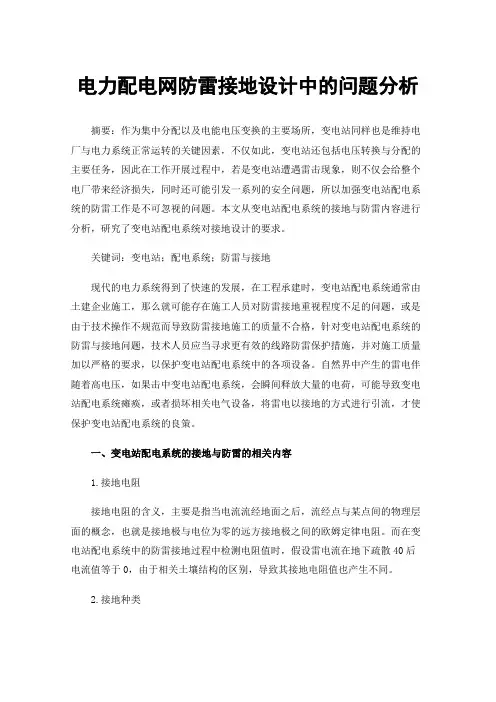

电力配电网防雷接地设计中的问题分析摘要：作为集中分配以及电能电压变换的主要场所，变电站同样也是维持电厂与电力系统正常运转的关键因素，不仅如此，变电站还包括电压转换与分配的主要任务，因此在工作开展过程中，若是变电站遭遇雷击现象，则不仅会给整个电厂带来经济损失，同时还可能引发一系列的安全问题，所以加强变电站配电系统的防雷工作是不可忽视的问题。
本文从变电站配电系统的接地与防雷内容进行分析，研究了变电站配电系统对接地设计的要求。
关键词：变电站；配电系统；防雷与接地现代的电力系统得到了快速的发展，在工程承建时，变电站配电系统通常由土建企业施工，那么就可能存在施工人员对防雷接地重视程度不足的问题，或是由于技术操作不规范而导致防雷接地施工的质量不合格，针对变电站配电系统的防雷与接地问题，技术人员应当寻求更有效的线路防雷保护措施，并对施工质量加以严格的要求，以保护变电站配电系统中的各项设备。
自然界中产生的雷电伴随着高电压，如果击中变电站配电系统，会瞬间释放大量的电荷，可能导致变电站配电系统瘫痪，或者损坏相关电气设备，将雷电以接地的方式进行引流，才使保护变电站配电系统的良策。
一、变电站配电系统的接地与防雷的相关内容1.接地电阻接地电阻的含义，主要是指当电流流经地面之后，流经点与某点间的物理层面的概念，也就是接地极与电位为零的远方接地极之间的欧姆定律电阻。
而在变电站配电系统中的防雷接地过程中检测电阻值时，假设雷电流在地下疏散40后电流值等于0，由于相关土壤结构的区别，导致其接地电阻值也产生不同。
2.接地种类大家常见的变电站配电系统中，其中的接地种类主要包括工作接地、雷电保护接地、过电压的保护接地以及防静电保护接地等。
其中工作接地主要是在电力系统的电气装置中，因为保护系统的正常运行而特地设置的接地现象；雷电保护接地是在雷电保护装置中设置向大地泄放雷电流的接地；而过电压保护接地，则可以消除雷击和过电压现象对周围产生的影响；防静电接地，可以很好的消除在生产过程中产生的静电，从而导致的接地现象。
防雷接地线的标准要求
防雷接地线的标准要求答案：一、防雷接地标准介绍防雷接地是保证电力系统安全稳定运行的必要措施之一，对于各种物体接地电阻的标准规定，也是国家高压电网中必须遵守的一项规定。
目前，我国对于防雷接地的标准主要是依据《电力行业规划标准》和《电气绝缘和电气调节的通用技术要求与测试方法》制定的规定进行执行。
二、防雷接地合格要求国家规定，各种物体的接地电阻应符合以下要求：1、一般建筑物及其它设施: 电阻值应不大于10Ω。
2、特种行业和场所，如医院、高级酒店、通讯站点、雷达设备、航空、航天和电子设备等: 电阻值应不大于4Ω。
3、重要建筑: 电阻值应不大于1Ω。
4、特殊场所或设备，如特种粉尘场所、化工生产场所、高电压实验室、特种水工程、大型变压器、发电机、水轮机等: 电阻值应不大于0.5Ω。
需要注意的是，以上标准并非一刀切，具体的要求会根据工程本身的特殊情况而有所不同，需要技术人员根据实际情况进行具体的调整。
除了接地电阻外，防雷接地的合格要求还包括接地电流的大小、接地体的材料和连接方式等方面，这些要求也需要严格执行。
三、如何保证防雷接地的合格性为保证防雷接地符合相关标准要求，我们可以采取如下措施：1、进行现场勘察，确定实际情况和需要设计的接地形式；2、设计合理的接地方案，确定不同接地方式的电位差和电流；3、进行专业测量，测试各种物体的接地电阻以及接地电流；4、根据测试结果进行调整和优化，确保接地电阻和电流符合相关标准。
防雷接地是电力设施和建筑物中必不可少的一环，保证防雷接地的合格性可以保障电力系统和其他电气设备的安全运行，提高生产效率和经济效益。
扩展：防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求。
（1）引下线一般采用圆钢或扁钢，其尺寸和防腐蚀要求与避雷网、避雷带相同。
用钢绞线作引下线，其截面积不得小于25mm2。
用有色金属导线做引下线时，应采用截面积不小于16mm2的铜导线。
（2）引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。
变电站的防雷及接地保护
变电站的防雷及接地保护避雷针与被保护物之间，应保持足够的安全距离，即Sk>0.3Rsh+0.1h；Sd>0.3Rsh，其中Rsh为避雷装置的冲击接地电阻；h 为被保护物的高度。
条件许可时，Sk与Sd应尽量大。
一般情况下，Sk>5m，Sd>3m。
避雷装置接地电阻不能太大，否则将增加避雷装置的高度，成本增加。
一般土壤工频接地电阻不大于10Ω。
35kV及以下配电装置的构架或房顶，用独立避雷针保护，装设在距离人行道路大于3m，也可采取均压措施，或铺设50～80mm的沥青加碎石层。
60kV及以上配电装置，可将避雷针（线）安装于架构或房顶。
所有被保护的设备均应在避雷针保护范围内。
一、电气装置接地要求1.接地要求（1）一般要求①接地。
为保证人身和设备安全，电气设备外壳宜接地；交流电气设备充分利用自然接地体，但要校验自然接地体的稳定性；直流电路中，不应利用自然接地体作电流电路的接地线或接地体。
②接地电阻。
设计接地装置时，考虑土壤干燥或冻结等因素，保证接地电阻符合要求。
③接地距离。
不同用途和不同电压的电气设备，除另有规定外，用一个总接地体，但电气设备的工作接地和保护接地，应与防雷接地分开，并保持安全距离。
④中性线。
中性点直接接地的供用电系统中，装设能迅速自动切除接地短路故障的保护装置；中性点非直接接地的供用电系统中，装设迅速反映接地故障的信号装置，必要时可装设延时自动切除故障装置。
（2）防静电接地要求①可靠连接。
车间内每个系统设备和管道应可靠连接，接头处接触电阻小于0.03Ω。
②接地连接。
车间内和栈桥上等平行管道，相距约10cm时，每隔20m要互相连接一次；相交或相距近于10cm的管道，应互相连接，管道与金属构架相距10cm处要互相连接。
③气体场所接地。
气体产品输送管干线头尾部和分支线处都应接地；贮存液化气体、液态氮氢化合物及其他有火灾危险的液体贮液罐，贮存易燃气体贮气罐等都应接地。
（3）特殊设备接地要求①接地体。
电力系统防雷接地及电气设备保护技术
电力系统防雷接地及电气设备保护技术摘要：电力系统在运行过程中会受到外界因素的影响，其中雷击是对系统影响最大的一种方式。
因此必须针对电力系统的运行环境，选择合理的技术降低雷击的影响，降低雷击对电力系统正常工作的破坏，为电力系统的正常运行创造保证。
基于此，本文对电力系统防雷接地及电气设备保护技术应用的必要性，接地形式，以及具体策略展开研究，以期提供参考。
关键词：电力系统；防雷接地；电气设备保护各种电气设备的应用越来越频繁，对此也带来了一系列工程安全问题，为了有效解决该问题就需要灵活采用接地技术，根据现场实际情况采用接地保护设备，确保工程的安全进行。
1 电气设备接地保护技术应用的必要性随着电气设备施工水平的不断提高，以及施工作业人员专业素养的不断增强，确保电力系统供电安全性与可靠性的相关技术也得到了进一步的完善与发展。
然而，随着电压等级越来越高，供电情况越来越复杂，用电需求量越来越大，电气设备发生故障的原因逐渐增多。
因此，对电气设备接地保护相关技术进行研究，最大程度的避免安全事故的发生，对于避免火灾等安全事故的发生具有十分重要的研究价值。
1.1 提高安全性电气设备作为人们生产和生活中不可缺少的部分，随着近年来我国电气化程度的不断提高，其需求量也有着大幅度增长，政府及相关部门也在不断加强对于施工企业的监管力度，一定程度上减小了安全事故发生的概率。
接地保护技术的高质量应用与不断的发展对于确保电气设备的安全运行，避免出现重大人员伤亡事故具有十分重要的研究意义与价值。
1.2 提高规范性对于电气设备安装调试过程来说，良好的接地保护装置是必不可少的因素，此外还需对其相关技术的安全应用进行规范化管理。
通过对相关技术进行推广，在一定程度上也可以提高相关施工人员的用电安全意识，从而更好的提高用电安全性。
因此，在当前背景下，相关企业不仅应引进最先进的电气设备，还应加强接地保护技术的研究，尽可能提高相关人员的专业技术水平，保障电气设备的安全运行。
电气安全防雷与接地
●03
第3章 电气安全防雷施工
与检测
电气安全防雷施工与检测
电气安全防雷施工需要严格执行工艺和安全规 范，确保质量。施工过程中需注意工艺、材料 选用、安全防护，避免隐患。检测时需要使用 常用的方法和设备，确保系统性能符合要求。
电气安全防雷措施
绝缘检测 确保设备绝缘状况良好
加强接地 提高设备的接地效果
安装避雷设备 如避雷针和避雷器
定期检测 确保设备安全可靠
电气安全防雷实践案例
项目名称
xxx工厂安全防雷升级 xxx电站雷电保护改造 xxx公司办公楼防雷工 程
实施过程
方案设计与审核 材料采购与施工 设备测试与验收
效果评估
雷电测试数据 设备损坏统计 安全事故减少情况
应急预案制定
应急处理流程 明确各项流程及步骤
设备应急措施 具体应急设备的操作细节
人员职责 指定人员的应急任务
系统运维案例分享
长期运维案例
设备故障处理经验 系统性能优化方法
常见问题分析
电气安全隐患排查 应急响应措施
解决方法探讨
故障排查与处理 系统运行优化建议
●05
第5章 电气安全防雷技术
前沿
新型避雷器介绍
雷电频率
根据雷电的频率选择合 适的避雷设备
设备类型
根据设备的类型和需求 选择合适的避雷设备
环境条件
考虑环境条件对避雷设 备性能的影响
性能优越
尽可能选择性能优越的 避雷设备产品
施工用电接地与防雷措施
施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。
所有电气设备的金属外壳与保护零线相接。
专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。
施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。
包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。
（2）电气设备传动装置的金属框架。
（3）配电屏与金属屏的金属框架。
（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。
（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。
2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。
不得一部分设各做保护接零，另一部分设各做保护接地。
采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。
3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。
4、在TN接零保护系统中，PE零线应单独敷设。
重复接地线必须与PE线相连接，严禁与N线相连接。
5、施工现场的临时用电电力系统严禁利用大地做相线或零线。
6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
7、电气设备不带电的外露可导电部分应作保护接零。
具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。
8、每隔15米设置一个接地，接地电阻不得大于4Ω。
9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。
11、不得采用铝导体做接地体或地下接地线。
垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
接地可利用自然接地体，但应保证其电气连接和热稳定。
架空输电线路的防雷及接地措施
雷电具有极大的破坏力，可能导致人身伤亡和财产损失。通 过采取有效的防雷措施，可以降低雷电对架空输电线路及其 周边环境的危害，从而避免因雷电灾害引发的人身和财产损 失。
架空输电线路防雷的现状
防雷设施建设不足
部分地区的架空输电线路防雷设施建设不足，缺乏必要的避雷线、避雷器等防 雷设备，导致线路在遭受雷电袭击时容易发生故障。
架空输电线路分布广泛，穿越的地理环境复杂多变，包括山区、丘陵、平原等地 形。这些不同的地理环境对防雷设施的建设和维护提出了更高的要求。
02
架空输电线路的防雷措施
安装避雷线
避雷线是架空输电线路最基本的防雷措施之一，通过在导线上方安装避雷线，当雷电击中线路时，避雷线将雷电电流引入地 下，以保护线路免受雷击。
避雷器的选择应考虑其额定电压、电 流和安装位置等因素。
架设耦合地线
耦合地线是一种通过增加一条地线来提高线路防雷能力的措施，通过耦合地线与导线之间的耦合作用 ，提高线路的耐雷水平。
耦合地线的架设方式应根据线路的具体情况来确定，包括耦合地线的截面积、位置和架设方式等。
03
架空输电线路的接地措施
杆塔接地装置
培训
对架空输电线路的维护人员进行防雷知识培 训，提高其防雷技能和意识。
宣传
通过宣传栏、宣传册等方式，向公众普及架 空输电线路的防雷知识和应对方法，提高公 众的防雷意识和自我保护能力。
05
结论与展望
架空输电线路防雷及接地措施的重要性
保障电力系统的稳定运行
架空输电线路是电力系统的重要组成部分，其稳定运行对于保障电力系统的供电可靠性至 关重要。防雷及接地措施可以有效地减少雷击对线路稳定运行的影响，避免因雷击导致的 大规模停电事故。
工厂供电系统的防雷和接地
力系统的导线或电气设备受到直接雷击或雷电感应而引起的 过电压。
二、雷电的基本知识
1. 雷电现象：雷云放电的过程称为雷电现象。
雷云→雷电先导→迎雷（回击）先导 →主放电阶段 →余辉阶段
2. 雷电流的特性
雷电流波形
➢波头：指雷电流从零上升到最大幅值这一部分，一般只有 1～4μs； ➢波尾：指雷电流从最大幅值 开始，下降到二分之一幅值所 经历的时间，约数十微妙。
雷电流的陡度：指雷电流在 波头部分上升的速度，即
di dt
雷电流波形图
3. 雷电过电压的基本形式
➢直击雷：雷电直接击中电气设备、线路、建筑物等物体。
➢感应雷：由雷电对线路、设备或其他物体的静电感应或电 磁感应而引起的过电压。
感应雷的形成过程如图所示。
➢雷电波侵入：架空线路 遭到直接雷击或感应雷而 产生的高电位雷电波，沿 架空线侵入变电所或其他 建筑物而造成危险。
1) 避雷针 避雷针通常采用镀锌圆钢或镀锌焊接钢管制成。
针长1m以下时，圆钢直径不小于12 mm，钢管直径不小于20 mm； 针长1～2m时，圆钢直径不小于16mm，钢管直径不小于25mm。
单支避雷针的保护范围
建筑物防雷类别 第一类防雷建筑物 第二类防雷建筑物 第三类防雷建筑物
滚球半径hr（m）
30 45 60
A
(a)
（2）两相触电（相间触电）
C B A C
(b)
A B C
Байду номын сангаас
（3）跨步电压触电
A B C
Ⅰ U
Ⅱ
跨步 电压
20 m
S
（4）接触电压触电
