通信接地与防雷
通信防雷与接地系统
雷电防护基础知识
1、雷电活动与地域的关系 ➢ 就雷电活动的地域分布而言，雷电发生的次数是山区多于平原， 平原多于沙漠，陆地多于湖海，热而潮湿地区多于冷而干燥的地区； ➢ 随着纬度的不同，落地雷与云间放电的比例亦有不同：低纬度地 区的热带雷暴，其云底高度较高，平均每产生一次落地雷，就有数十 次云间放电出现；但在中、高纬度地区，落地雷与云间放电的次数大 体相当。 ➢ 土壤导电率不同的地区，落地雷发生的频率明显不同。土壤导电 情况越好，落地雷发生的频率越高。如盐场、河床、池沼等地区。 ➢ 长江以北地区平均每年有40个雷电日，长江以南地区平均每年有 50个雷电日。
防雷器件
压敏电阻 压敏电阻是一种以氧化锌（ZnO）为主要成份的金属氧化物半导体非线性电 阻。下图所示为压敏电阻的伏安特性曲线。在泻漏区间，压敏电阻中电流很小 ，呈现出近似开路状态；在箝位工作区间，压敏电阻对过电压发挥箝位限压作 用，其电流大，动态电阻很小；在过载区，压敏电阻严重过载，箝位功能恶化 。压敏电阻具有非线性特性好、通流容量大、常态泄漏电流小、残压水平低、 动作响应快和无续流等诸多优点，目前已被广泛应用于电子设备的雷电防护。
50%
< 30 kA
40%
5%
4%
1%
30 - 80 kA 80 - 100 kA 100 - 200 kA > 200 kA
雷电防护基础知识
直击雷
直接雷击简称直击雷，是指雷云对地面上的建筑物或其他物体等的直接放 电。直击雷的防护原则主要是设法使雷电流迅速泻放到大地中去。通常采用避 雷针、避雷带、避雷网或避雷笼网等避雷装置进行防护。避雷装置一般由接闪 器、引下线和接地装置三部分组成。
建筑物1
保护装置
建筑物2
PE
移动通信基站的防雷与接地
移动通信基站的防雷与接地在当今高度信息化的社会，移动通信已经成为人们生活中不可或缺的一部分。
无论是日常的沟通交流，还是获取各种信息，都离不开稳定的移动通信网络。
而移动通信基站作为保障通信信号覆盖和传输的关键设施，其稳定运行至关重要。
然而，雷电灾害对移动通信基站构成了严重的威胁。
因此，做好移动通信基站的防雷与接地工作，是确保通信网络安全可靠运行的重要保障。
雷电是一种自然现象，其瞬间释放的巨大能量可能会对移动通信基站的设备和线路造成严重的损坏。
雷电可能通过直击、感应雷、雷电波侵入等多种方式影响基站。
直击雷是指雷电直接击中基站的建筑物、天线等设施；感应雷则是由于雷电放电时产生的强大电磁场在附近的线路和设备上感应出高电压和大电流；雷电波侵入则是雷电沿着电力线路、通信线路等侵入基站内部。
为了有效地防御雷电灾害，移动通信基站需要采取一系列的防雷措施。
首先，在基站的选址和设计阶段，就应该充分考虑到雷电防护的问题。
基站应尽量选择在地势相对较低、避开雷电活动频繁区域的地方建设。
同时，基站的建筑物和天线塔等设施应具备一定的防雷能力，比如采用避雷针、避雷带等接闪装置。
在基站的外部防雷方面，合理安装避雷针是常见的做法。
避雷针的高度和位置需要经过精确计算，以确保能够有效地保护基站的建筑物和天线等设施。
避雷带则通常沿着建筑物的屋顶边缘敷设，形成一个闭合的防雷带，将雷电电流引导到接地装置。
此外，基站的外部金属构件，如铁塔、金属门窗等，也需要进行良好的电气连接，并接入接地系统，以防止雷电在这些部位产生高电位差。
而在基站的内部防雷方面，主要是防止雷电感应和雷电波侵入。
这需要对基站内部的电源系统、通信线路、信号设备等进行防护。
电源系统通常会安装避雷器，以限制雷电过电压的侵入。
通信线路则应采用屏蔽电缆，并在入户处安装信号避雷器。
对于基站内部的电子设备，应采取等电位连接措施，将设备的金属外壳、机柜、地线等连接在一起，以均衡电位，减少雷电造成的损害。
通信基站的防雷与接地
通信基站的防雷与接地目前，不同类型通信基站为我们提供不同程度的服务，这方便了信息社会快速发展。
然而雷电对通信基站破坏也是比比皆是。
针对雷电对通信基站的破坏，结合在维护中发现的不同情况，我从通信基站有关雷电的产生和防范方面进行探讨。
一、雷电对通信基站的危害1、直击雷的危害。
雷云以对地放电的主通道通过被保护物，即称被保护物被直击雷击中。
雷电直接击中通信基站建筑、通信设备、通信电缆和操作人员，可能会造成建筑损毁、设备损坏、人员伤亡和电气短路引起火灾等事故，因此直击雷发生的概率虽然很小，但其危害十分大，所以不能掉以轻心。
2、感应雷的危害。
雷云对地放电的主通道虽然没有经过被保护物，但放电过程中产生的强大的电磁场可以在附近的导体感应起电磁脉冲，我们称为雷电电磁感应脉冲，即通常所说的感应雷。
显然感应雷是由直击雷引起的，感应雷产生于导体中并沿导体传播，损坏与导体相联的某些设备或设备中的某些器件（这些设备或器件的耐冲击水平较低）。
通信基站的设备中有大量的集成电路通过金属导线相连，并且通信基站也通过电力电缆和各种通信传输电缆与外界相连，这就为感应雷的侵入提供了良好的条件。
感应雷形成的破坏直观上虽然不及直击雷大，但其损害的往往是通信设备的核心器件，具有很强的破坏力，给正常通信带来障碍。
研究表明，直击雷可在其周围1000米范围的半导体上感应起危险电压，加上通信基站与外界连接的各种长距离电缆可在更大的范围内感应上雷电电磁脉冲，并几乎无衰减的沿电缆传入通信基站。
因此对通信基站来讲遇感应雷的概率远大于直击雷的概率，可以这样说通信基站防雷主要是防感应雷。
二、通信基站的防雷1、直击雷的防护虽然有不少专家学者在努力研究有效的防止直击雷的方法，但直到今天我们还是无法阻止雷击的发生。
实际上现在公认的防雷击的方法仍然是200年前富兰克林先生发明的避雷针。
①接闪器。
避雷针及其变形产品避雷线、避雷带、避雷网等统称为接闪器。
一定高度的金属导体会使大气电场畸变，这样雷云就容易向该导体放电，并且能量越大的雷电就越易补金属导体吸引。
谈通信工程的接地与防雷策略
接地技术的优缺点分析
优点ห้องสมุดไป่ตู้
接地技术可以有效地消除设备或系统之间的电位差，保护设备和人身安全；同 时，接地技术还可以提高设备的电磁兼容性，减少电磁干扰。
缺点
接地技术需要投入一定的资金和时间成本进行设计和施工；此外，如果接地不 良或维护不当，可能会引发电击事故或设备损坏等问题。
03
通信工程防雷策略
防雷策略的种类与原理
导。
建立接地与防雷技术标准
02
制定接地与防雷技术的标准和规范，为技术人员提供技术参考
。
加强人员培训
03
对管理人员和技术人员进行定期培训，提高他们的专业素养和
技能水平。
05
通信工程接地与防雷的未来发 展趋势
智能化接地与防雷技术的应用前景
智能化接地技术
随着物联网、云计算等技术的发展，通信工程的接地技术将越来越智能化。通过 引入传感器、智能算法等，实现对接地系统的实时监测和自动调节，提高接地系 统的稳定性和可靠性。
接地与防雷是通信工程中不可或缺的 一部分，对于保障通信设备正常运行 、提高通信质量具有重要意义。
防雷定义
防雷是通过采取一系列措施，如安装 避雷针、避雷带等，以防止或减少雷 电对通信设备的损害。
通信工程接地与防雷的背景与意义
背景
随着通信技术的不断发展，通信 设备数量不断增加，通信网络覆 盖范围不断扩大，接地与防雷问 题也日益突出。
01
02
03
避雷针避雷
通过将雷电吸引到避雷针 上，将雷电电流引入地下 ，从而保护通信设备免受 雷击。
接地避雷
通过将通信设备、天线等 与大地相连，使设备与大 地形成等电位，从而避免 雷击。
屏蔽避雷
通信设备防雷的基本原则
通信设备防雷的基本原则
通信设备防雷的基本原则包括以下几点：
1. 防外雷电的原则：采取有效的防雷措施，如安装避雷针、接闪器、避雷网等，在设备周围建立良好的防雷系统，以减少或避免外部雷电对设备的损害。
2. 分布式防雷原则：设备防雷措施应分布于设备的不同部位，以提高防雷效果。
例如，可以在设备的供电线、信号线、天线等地方采取合适的防雷措施，减少雷电对设备的破坏。
3. 地线接地原则：设备应进行良好的接地，以通过接地线把雷电的电能引入地下，减少雷击对设备的影响。
接地线应选择合适的截面积和材料，接地点应选择土壤电阻低、稳定的地方，避免接地电阻过大或不稳定。
4. 直接避雷原则：对于重要的通信设备，应采取直接避雷的措施，例如安装避雷针、雷电防护器等，以直接将雷电引入地下，减少雷电对设备的损害。
5. 综合防护原则：综合考虑各种因素，采取多种防雷措施，如组合使用避雷针、避雷器、接闪器等，以提高防雷效果。
同时还应考虑设备的设计和布局，尽量减少雷电的侵入。
6. 定期检测和维护原则：定期对通信设备的防雷系统进行检测和维护，保证各
种防雷设施的正常运行。
检测过程中，应注意发现和处理可能存在的雷击风险，及时修复或更换损坏的设备。

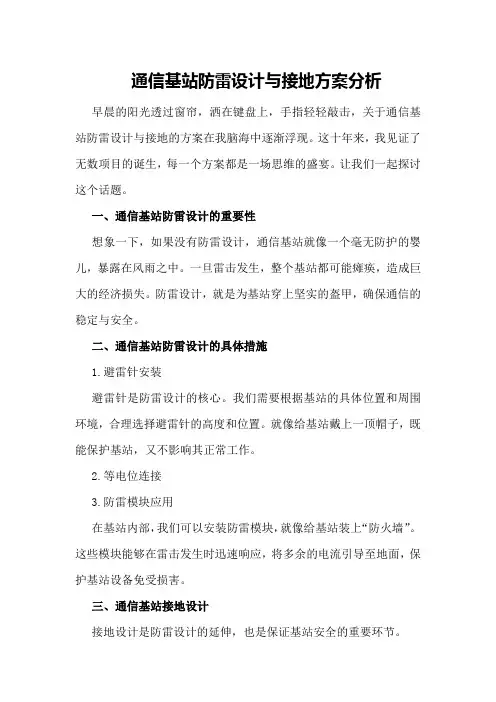

通信基站防雷设计与接地方案分析
通信基站防雷设计与接地方案分析早晨的阳光透过窗帘，洒在键盘上，手指轻轻敲击，关于通信基站防雷设计与接地的方案在我脑海中逐渐浮现。
这十年来，我见证了无数项目的诞生，每一个方案都是一场思维的盛宴。
让我们一起探讨这个话题。
一、通信基站防雷设计的重要性想象一下，如果没有防雷设计，通信基站就像一个毫无防护的婴儿，暴露在风雨之中。
一旦雷击发生，整个基站都可能瘫痪，造成巨大的经济损失。
防雷设计，就是为基站穿上坚实的盔甲，确保通信的稳定与安全。
二、通信基站防雷设计的具体措施1.避雷针安装避雷针是防雷设计的核心。
我们需要根据基站的具体位置和周围环境，合理选择避雷针的高度和位置。
就像给基站戴上一顶帽子，既能保护基站，又不影响其正常工作。
2.等电位连接3.防雷模块应用在基站内部，我们可以安装防雷模块，就像给基站装上“防火墙”。
这些模块能够在雷击发生时迅速响应，将多余的电流引导至地面，保护基站设备免受损害。
三、通信基站接地设计接地设计是防雷设计的延伸，也是保证基站安全的重要环节。
1.接地装置选择接地装置的选择至关重要。
我们需要根据基站所在地的土壤电阻率、地质条件等因素，选择合适的接地装置。
就像为基站打造一双“铁鞋”，确保其稳定地站在大地上。
2.接地电阻测量接地电阻是衡量接地效果的重要指标。
我们需要定期测量接地电阻，确保其符合国家标准。
就像给基站做“体检”，确保其健康状况良好。
3.接地系统维护接地系统的维护是长期的工作。
我们需要定期检查接地装置的完整性、接地线的连接情况等，确保接地系统的稳定可靠。
四、通信基站防雷设计与接地方案的实施1.前期调研在实施防雷设计与接地方案前，我们需要对基站所在地的气候、地质、环境等因素进行详细的调研，确保方案的科学性和可行性。
2.设计方案根据前期调研的结果，制定具体的防雷设计与接地方案。
方案要充分考虑基站的特点和实际需求，确保方案的实用性和针对性。
3.施工实施在施工过程中，我们要严格按照设计方案进行，确保施工质量。
6通信局(站)的防雷与接地
好的事情马上就会到来，一切都是最 好的安 排。上 午1时16 分15秒 上午1 时16分0 1:16:15 20.10.2 5
专注今天，好好努力，剩下的交给时 间。20. 10.2520 .10.250 1:1601: 16:150 1:16:15 Oct-20
牢记安全之责，善谋安全之策，力务 安全之 实。202 0年10 月25日 星期日1 时16分 15秒Sunday, October 25, 2020
SPD残压峰值 (KV)
≤2.6 ≤1.3 ≤1.3 ≤1.3 ≤1.3 ≤1.3
3.2-48V直流电源浪涌保护器标称工作电压应在65-90V。
通信局(站)的防雷与接地
4.电源浪涌保护器SPD接线法 a. 在 SPD 电 源 侧 引 接 线 上 ， 串 接 保护空开或保险丝，标称电流≤ 前级供电线路空开或保险丝的 1/1.6倍，一般用32-63A。
通信电源设备安装工程设计
1.勘察主要内容 收集市电类别，原有变压器、稳压器、发电机组及其他电源设
备型号、容量和使用年限，系统运行情况，交、直流最大功耗， 与本工程有关的原交、直流屏电流、开关、电缆截面、长度及 新用开关，地线（阻值、地排位置及空螺孔），机房平面（含 设备、走线架、进出线孔洞、路由）…整理后方案向建设单位负 责人汇报征求意见并确认。
通信局(站)的防雷与接地
通信局(站)的防雷与接地
一.接地 1.接地的定义 将导体连接到“地”，使之具有近似大地的电位，可以使地 电流流入或流出大地。 2. 接地的作用 抗外界电磁干扰，提高通信质量；确保人身和设备安全。
通信局(站)的防雷与接地
3.联合接地方式
天线
△
无线设备 水平接地分汇集线
避雷针
电力通信系统的防雷和接地保护
电力通信系统的防雷和接地保护摘要：夏季雷雨多发季节，电力通信系统很容易遭遇雷击损害，导致系统被损坏，因此电力通信自动化系统在运行过程中必须要加强防雷及接地保护，本文主要电力自动化系统可能会遭遇的雷电损害的形式及防雷接地保护方法进行简单的讨论分析。
关键词：电力通信；自动化系统；防雷；接地保护1接地技术概述接地从字面上理解就是与大地进行连接，从专业领域的角度上讲，接地是为电流返回其源所提供的一条阻抗值相对较低的通道，具体而言，就是在线路或电气设备出现接地故障时，为故障电流流回电源提供一条低阻抗的路径。
接地的主要目的是对电流进行传导，使其能够往返于大地或等效金属导体之间，其归属于导电连接的范畴，具体可分为永久性接地和临时接地两种，由此可以使电路或设备成转变为接地。
电力系统中的接地具体是指将各类电气设备的金属部分经由接地线与接地电极进行可靠连接，在多数情况下指的是中性点与大地相连接。
通过接地除了可以有效防止人体触电之外，还能确保电力系统的安全运行，给线路及电气设备的绝缘提供了有效保护。
由此可见，在电力系统中运用合理可行的接地技术显得尤为重要。
2常见的雷击损害形式2.1直击雷直击雷是指雷电直接击在建筑物、其它物体、大地或防雷装置上，产生电效应、热效应和机械力。
通信机房线缆遭受到直接雷击会产生高温、高压和强大的机械冲击力，造成受雷物体的爆炸、燃烧，而且雷电产生的高压还会沿相关线路侵入机房，对通信设备和人身安全构成严重威胁。
雷电流可达100KA以上。
2.2感应雷感应雷是指雷电放电时，在附近导体上产生的静电感应和电磁感应。
静电感应是由于雷云放电时，导通道中的电荷迅速中和，在导体上感应电荷得到释放，产生很高的电位。
电磁感应是由于雷电流迅速变化，其周围空间产生瞬变的强电磁场，使附近导体或进出机房的各种线缆上产生出很高的感应电动势，雷电波沿线侵入通信机房，损坏设备。
3现代防雷技术的基本特点3.1传导使用避雷针引雷。
避雷针的本意是“闪电棒”，更切当的说法是“闪电传导器”，它的功用是把闪电传导入地。
附录1移动通信基站防雷与接地设计规范
附录1移动通信基站防雷与接地设计规范1.防雷设计要求1.1基站设备应采用专业的防雷设备，如避雷针、避雷网等，以防止雷电直接击中设备。
1.2基站设备应有防雷接地装置，以将雷电引到地下，减少对设备的危害。
1.3基站设备的天线塔应设置避雷针，并与设备接地系统连接。
1.4基站设备的接地系统应符合国家规定的接地标准。
2.接地设计要求2.1基站设备的接地系统应采用专业的接地材料和技术，并由专业人员进行施工和检测。
2.2基站设备的接地系统应包括主接地系统和辅助接地系统。
2.3主接地系统应设置在基站建筑物的地下室或特定区域，以确保设备的安全接地。
2.4辅助接地系统应设置在设备周围的地面上，并与主接地系统相互连接。
2.5接地系统应具有良好的接地电阻，一般要求不大于10欧姆，以确保有效地排除设备的地电流。
2.6接地系统应定期检测和维护，以确保其正常运行。
3.设备布局要求3.1基站设备应合理布局，避免设备之间的相互干扰和防雷设备之间的干扰。
3.2防雷设备和接地设备应距离基站设备一定的距离，以确保其有效工作。
3.3设备之间应留有足够的空间，以便进行维护和检修。
4.施工和验收要求4.1防雷与接地工程应由具备相关专业资质和经验的施工单位进行。
4.2施工前应编制详细的施工方案，并按照方案进行施工。
4.3施工过程中应注意施工安全，严禁擅自修改设计方案。
4.4施工完成后，应进行验收，并出具相应的验收报告。
4.5验收合格后，应进行定期检测和维护，以确保防雷与接地设备的正常运行。
以上是一份移动通信基站防雷与接地设计规范，如有需要，可以根据具体情况进行调整和变更。
防雷与接地设计对于移动通信基站的安全运行和通信质量至关重要，建议在设计和施工过程中严格遵守规范要求。
通信防雷与接地系统
按照设计方案进行施工，施工完成后进行 验收测试，确保防雷系统能够正常工作。
定期对防雷系统进行检查和维护，确保其 长期稳定运行。
通信接地系统
04
接地系统的组成与作用
接地体
接地线
接地汇集线
作为电流的泄放通道， 将雷电流引入地下。
连接接地体与通信设备， 确保电流的顺畅传输。
多条接地线的集合，便 于接地电阻的测量与计
某计算机网络系统遭雷击
某公司计算机网络系统在雷雨天气中遭雷击，导致服务器和多台计 算机设备损坏，数据丢失。
通信防雷系统
03
通信防雷系统的组成
01
02
03
04
避雷针
用于吸引雷电，将雷电引入地 下。
引下线
连接避雷针和接地体的导线， 将电流引入地下。
接地体
将电流引入大地的导体，通常 采用金属导体埋入地下。
算。
接地电阻
衡量接地系统性能的重 要参数，对接地系统的
作用至关重要。
接地电阻的测量与计算
测量方法
采用接地电阻测试仪进行测量，确保测量结 果的准确性。
计算公式
根据欧姆定律和电路原理，通过测量数据计 算接地电阻值。
测量环境
选择干燥、无雷电的环境进行测量，避免干 扰和误差。
注意事项
确保接地体与土壤充分接触，避免测量误差。
某通信公司网络中心防雷与接地系统案例
案例概述
某通信公司网络中心因接地不良导致设备损坏，造成较大经济损失。
防雷方案
采用电涌保护器、防雷器等设备，对接入网络中心的信号线进行保护。
接地系统
重新设计接地网络，确保接地电阻符合规范要求。
实施效果
经过改造后，该网络中心设备运行稳定，避免了雷击造成的损失。
浅谈通信基站防雷与接地措施
浅谈通信基站防雷与接地措施摘要：本文简要的总结了通信基点接地常见的一些问题及相应措施，并对接地的意义和等电位与接地之间的关系进行了详细的讲解和剖析，对通信基站的防雷与接地的设计、施工具有一定的指导意义。
关键词：等电位联结；通信基站；接地引言：雷电是一种常见的大气放电现象。
由于雷电释放的能量相当大，它所产生的强大电流、灼热的高温、猛烈的冲击波、剧变的静电场和强烈的电磁辐射等物理效应给人们带来了多种危害。
通信基站位置地域、地理位置差异巨大，地方雷雨频繁，很容易受到雷电的影响。
一旦遭受雷电袭击，损失难以估量，后果难以想象。
所以，做好通信基站的防雷电工作，是保证现代通信畅通的重要保证。
一、通信基站防雷接地的问题与措施1. 通信基站防雷与接地通常存在以下问题：（1）天馈线进入机房前没有接地。
（2）避雷针在机房屋顶虽然接地，但接地电阻太大。
（3）基站机房内通信设备保护接地不规范，直接与屋顶墙上的避雷带相连。
（4）天线铁塔地网和机房地网没有形成联合接地，两者之间存在地电位差。
（5）接地引线和螺丝拧在一起，且螺丝已生锈，接地不可靠，没有达到接地目的。
（6）基站铁塔接地不规范，只用一根扁铁从铁塔一个角与机房建筑搭在一起，而且电器也没连通。
（7）基站机房屋项上所有金属突出物没有和女儿墙上避雷带电气连通。
（8）基站屋顶上女儿墙上避雷带与建筑物主钢筋没有焊接连通。
（9）基站铁塔上避雷针不符合规范要求。
（10）基站铁塔高度为70米，天馈线中间和机房入口处都没有接地。
（11）基站供电线路没有从地下敷设进站，而是架空直接进入二楼机房，把雷电波直接引入房间。
上述情况均不符合防雷要求，都是引雷途径。
2. 当基站遭受雷击时，可能对基站造成危害的主要部位有（1）基站收发信机的馈线入口。
（2）基站收发信机的电源入口。
（3）基站所有电源设备将受到危害。
（4）通信电缆接口及中继线路。
3. 通信基站的防雷措施（1）基站天线应用有防直击雷的防护措施，避雷针与铁塔作可靠电气连接。
通信工程接地与防雷
•
让自己更加强大，更加专业，这才能 让自己 更好。2020年12月上 午2时52分20.12.2802:52December 28, 2020
•
这些年的努力就为了得到相应的回报 。2020年12月28日星 期一2时 52分7秒02:52:0728 December 2020
•
科学，你是国力的灵魂；同时又是社 会发展 的标志 。上午2时52分 7秒上 午2时52分02:52:0720.12.28
• 供电系统接地不规范的后果：
根据有关部门的统计，被雷击基站总量的75%以 上，是由于供电系统引起的。 在基站建设中，供电系统的接地与防雷应引起足 够的重视。
4 接地线和接地
• 工程中常见的馈线接地连接 如图6所示，工程中将接地线作成“U”形弯、 用馈线固定卡作接地连接的现象时有发生。
将接地线作成U形弯
• 架空钢绞线的接地方案
为了减小雷电过电压对通信设施的损害， 通常采用吊线接地的方法将雷电流就近 引入大地。常用的接地方法如图4所示。 • 采用2.6/7的钢绞线作为接地线，上端 与吊线缠绕或用线卡压接，下端与延伸式 接地装置连接，用铁丝将地线捆绑在电杆上。 图4这种接地装置，用于地线的钢绞线从上 到下捆绑在电杆上，容易遭到破坏。特别 是在一些经济落后的地区，接地线被破坏 的情况尤为突出，对这种传统的接地方式 的可靠性提出了挑战。
• 工程中有多种不同的接地方式，但应以相关规范 为准，确保基站防雷接地的可靠性
产生上述错误的原因：
• 由于专业的分工，在大规模的建设中，设 计、施工、防雷、接地各行其是，对防雷 与接地缺乏科学系统的统筹设计和施工。
5机房建设中的接地与防雷
• 机房建设中的接地存在着严重错误 主要表现在：接地的随意性、将走线架作为 接地体、接地线过长、走线架及钢梁节间未 作电气连接---
现代通信局(站)防雷与接地技术
现代通信局(站)防雷与接地技术学习体会如何因地制宜地确定通信局(站)的防护方案，正确选用防护体系，是防雷系统方案优化、技术经济合理、运行有效、安全可靠的关键问题。
如果不加分析，不考虑设计方案优化，也不考虑具体的地理位置和雷暴日统计资料，将各种防雷措施和器件堆积在一起，不仅造成资金的浪费，而且防雷系统方案得不到优化。
一、雷电的形式1直击雷是指雷电流击中建筑物，雷电的巨大能量会对被直接击中的物体造成严重的损坏。
2感应雷电过电压是由于设备或电缆处于直击雷所形成的极强的雷电电磁场中，通过电磁感应或静电感应而产生的过电压。
感应雷电过电压对建筑物内的电气设备，尤其是低电压电子设备威胁巨大，因此对建筑物内设备防雷保护的重点是防止感应雷入侵。
3线路来波通常包括两部分：一是直击雷击中金属导线，高压雷电波的形式沿着导线两边传播而入室内。
二是来自感应雷的高电压脉冲，即由于雷云对大地放电或雷云之间迅速放电形成的静电感应和电磁感应，它们在各种电线中感应出几千伏到几十千伏的高电位，以波的形式沿着导线传播而引入室内的。
4地电位反击是指地电位抬高、高电位反击，是由于直击雷在基站或基站附近入地，通过地网入地时，在地网上会产生数十千伏到数百千伏的高电位，这个高电位通过电力线的接地系统及SPD向电源和信号系统反击(因电源和信号系统远端相当于接地)，并沿着导线传播到远处。
综上所述，雷电感应、线路来波、和地电位反击是雷电侵入通信局(站)电气设备的主要形式。
二、接地的目的1固定(均衡)电位，防止供电系统出现故障后，危险电压对人身构成电击危险。
2固定(均衡)电位，防止供电系统出现故障后，危险电压对设备本身的危险。
3防止静电对设备本身的危害。
4为给串入系统的雷电能量提供一个泄放的通道。
接地电阻的大小是以危险电压不能对人身和设备的安全构成危险为原则的。
即在设备供电系统发生对地短路故障时，故障电流在接地电阻上的电压降不能对接触设备的人和设备本身构成危险。
通信电源防雷和接地
• 接地引入线：接地体与贯穿电信局（站）各电信装机楼层的接地总
汇集线之间相连的连接线称为接地引入线，接地引入线应作防腐蚀处 理，以提高使用寿命。在室外与土壤接触的接地电极之间的连接导线 则形成接地电极的一部分，不作为接地引入线。
• 接地汇集线：接地汇集线是指电信局（站）建筑物内分布设备可与
各通信机房接地线相连的一组接地干线的总称。
提 升 的 一 个 方法。
友 情 提 醒 :早 会开始 之前请 把手机 调至振 动或关 闭状态 ,谢谢 您的配 合。 齐 唱 司 歌 :把 幸福送 给每一 个人,把 吉祥 送给每 一个人 ,让我们 的脚步 响彻大 地,把爱 心 送 给 每 一 个人,用 我们的 真诚回 报客户 的信任 ,相信辛 勤的付 出回报给我们的将是 快 乐 ,是 喜 悦 ,下面请 全体伙 伴起立 用高慷 的声音 来唱响 我们的 同一首 歌,把 爱心送
直流工作接地：
作用一、在电话通话回路中，将蓄电池组的一个极接地，以减少由于用户线路对 地绝缘不良时引起的串话。
作用二、在电话和公众电报通信回路中，利用大地完成通信信号回路。 作用三、电信局站蓄电池组正极接地的作用：
-48V电源系统，从电话交换机发生的历史看，在现代交换机采用电子元器件以前，都采用大量继电器元件。 为了保护继电器正常耐久使用，48V蓄电池组采用正极接地，其原因是减少由于继电器线圈或电缆金属外波 绝缘不良时产生的电蚀作用，因而使继电器和电缆金属外皮受到损坏。因为在电蚀时，金属离子在化学反应 下是由正极向负极移动的，如果在继电器线圈和铁心之间绝缘不良，就有小电流i流过，电池组正极接地，虽 然铁心也会受到电蚀，但线圈的导线不会腐蚀，铁心的质量较大，不会招致可察觉的后果。
通信局(站)的接地与防雷
ｉ ｅ ｅ ｏ ｂ ｅ ｕ ｎｄ ｓ ａ ｉ ｎ ｎ ｔ ｌｃ ｍ ｕｒ ａ ｓ ａ ｔ ｔｏ ｓ． Ｋｅ ｒ ｓ ｔ ｌｃ ｍ ｕ ｅ ｕｓａ ｔ ｔｏ ，ｄ ｓｒｂ ｅ ｒ ｕｎ ｎｇ，ｉ ｅ ａ ｅ ｒ ｕｎ ｉ ｙ ｗｏ ｄ ｅｅ ｏ ｂ ｒ ａ ｎｄ ｓａ ｉｎｓ ｉｔｉ ｕｔ ｄ ｇ ｏ ｄｉ ｎｔｇｒ ｔ ｄ ｇ ｏ ｄ ｎｇ
的工 作接 地 、 护 接 地 及 建 筑 防 雷接 地 等 都单 独 保 设立 接地 体 的接 地 系统 。严 格 地 讲 ， 地 的接 地 接 体、 接地 下 引线 ， 备接 地 点 等都 必 须绝 缘分 开 。 设 联 合接 地 系 统是 指通 信局 （ ） 站 各类 通信 设 备 工作 地 、 柜 保 护 地 （ 屏 蔽 接 地 ） 总 配 线 架 接 机 含 、 地、 各类 电源设 备 和 发 电机组 用 接地 、 筑避 雷 针 建 用 防 雷接地 以及建 筑 物 内部 各钢 筋 等共 同合 用 一 组 接地 体 （ 又称 接 地极 或 地 网 ） 的接 地 系统 。联 合 接地 系 统 强调 ： 图将 通 信 局 （ ） 整 个 大 楼 做 试 站 的 成 一个 全 金属 网 ， 内 的所 有通 信设 备 ， 在一 个 ｑ ａ ｇ ｎ ｉｎ
湖北 电信公 司武 汉 市分 公 司
４０ ７ 武汉 ３０ １
Ｗ ｕｈ ｎ Ｔｅｅ ｏ Ｃｏ ａ ｌ ｃ ｍ ｍｐａ ｙ ｎ
摘
要
论 述 了分散接 地 与联 合 接 地 系统在 防 雷作 用上 的 差 异 ， 纳 出通 信 局 （ ） 防 雷 与 归 站 在
维普资讯
３ ８
通 信 电 源 技 术 Ｔ ｌ ｏ ｏ ｅ ｅｈ ｏ ｇｅ ｅ ｃ ｍ Ｐ ｗ ｒＴ ｃ ｎｌ ｉ ｅ ９ ｓ
通信工程 直放站防雷与接地规范
附件、直放站防雷与接地规范
一、概述
直放站通过交流电力引线、天线系统以及其它各种进出站的缆线所引入雷害，所以直放站的防雷与接地应进行全方位的综合治理。
采取泄放、消峰、均压等电位的联合接地设计原理，全面系统地做好直放站的防雷与接地设计。
二、接地一般要求
直放站工作接地，应从接地汇集线上就近引线，接地线截面积应满足最大负荷要求，一般为16－35 平方毫米，材料为多股铜线。
出入直放站的电缆金属护套在入站处应加装保安器，并作保护接地。
直放天线应在避雷针保护范围内。
避雷针与引下线应可靠焊接连通，引下线材料为40毫米×4毫米镀锌扁钢。
引下线在地网上连接点与接地引入线在地网上连接之间的距离宜不小于10米。
直放机房屋顶应设避雷网，其网格尺寸不大于3米×3米，且与屋顶避雷带一一焊接连通。
直放机房四角应设雷电流引下线，该引下线可利用机房四角房柱内2根以上主钢筋，其上端应与避雷带、下端应与地网焊接连通。
机房屋顶上其他金属设施亦应分别就近与避雷带焊接连通。
当直放站天线铁塔位于地面时，铁塔四脚应与其地网就近焊接连通。
由机房屋顶进入机内的缆线和太阳能电池馈电线，应采用具有金属护层的电线，其金属护层在进入机箱入口处，就近与屋顶的避雷带焊接连通，电缆内芯应在入口处就近对地加装保安器。
进入直放站的低压电力电缆的长度应不小于50米，其三根相线及零线在进直放站设备之前，应分别对地加装氧化锌无间隙避雷器或其他可靠防雷器件，交流零线不作重复接地。
直放站的架空电力线路，。
浅谈通信电源系统的防雷与接地
Ｔ ｕ ｄｒｏ ｈ ｎ ｅ ｄ，Ｐ ｗ ｒ ｈ ｎ ｅ ｒ ｔｃ ｉｎ ｓ ｓｅ ， ｎ ｔｒｏ ｕ ｄ ｒ ｒ ｔｃ ｉｎ Ｓ ｓｅ ，Ｇｒ ｕ ｄ ｎ ｑ ｉ ｍｅ ｔ ｎ Ｏ ｏ ｒ ｏ ｅ ｕ ｄ ｒ ｏ ｅ ｔ ｙ ｔｍ Ｍｏ ｉ ｆ ｈ ｎ ｅ ｏ ｅ ｔ ｙ ｔ ｍ ｔ ｐ ｏ ｏ ｔ Ｐ ｏ ｏ ｎ ｉ ｇＥ ｕ ｐ ｎ ｄ Ｓ ｎ ａ
可靠性和稳定性 的要求也越来 越高 ， 在通信 系统 中， 交换 、 传输 的工作状态直接影响到整个通信网络。
防雷装 置从 配置区域 上可分为外部和 内部两种 。外部防雷 对设备起到保护作用 。其 中接 闪器 由避雷针 、 雷线 、 避 避雷带和 避雷网组成 ， 在使用时必须经过引下线与接地装 置相连 。 避雷器
和基站等通信设施大多数采用直流供电的模式 ，因此通信 电源 装置一般包 括接闪器 、 引下线和接地装置 ， 在直击雷产生时可以
二 、 电对 通 信 电源 系统 的 危 害 雷
角 排 雷 电 可 分 直 击 雷 和感 应 雷 两 种 ，这 两 种 雷 电都 会 对 通 信 电 的 种类 目前 主 要 有 阀 式 、 式 、 气 式 和 金 属 氧 化 物 式 等 。 避 雷 源系统造成危害。 直击 雷一般会产生 两种后果 ， 一是通信设备所 器是一种过电压保护装置 ，当雷 电产生 的过 电压沿着设备线路
Ｔａｌ ｈ ｋｏｎ ｔ ｅ Ｔｈｕ ｎｄｅｒＰｒ ｔ ｃ ｉ ｄ ｏｅ ｔ ｏｎ ａｎ
Ｇ ｒ ｕ ｄ ｎ ｙ ｔ ｍ ｆ ｏ ｎ ｉ ｇ Ｓ ｓ ｅ ｏ ｍ ｍ ｕ ｉａ ｉｎ Ｐｏ Ｃｏ ｎ ｃ ｔ ｗｅ ｏ ｒ
Ｗ ａ ｇ Ｙ ｕ Ｌ ｕ Ｈ ｕｉ ｉ ｎ ｉ ｎ
直 击 雷 在 产 生 时 强 大 的 电流 会 通 过 避 雷 针 流 经 引 下 线 、 接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房 PS 电 源 系 统
防雷器
+ -48D C
+ -
2020/5/22
交流重复地
防雷地 保护地
直流工作地
21
表示 “三地合一”
L（相线） N（中性线） E（地线）
“ 三合一” 机柜 整流器
防雷器 a
f
b d
c
直流母线
g
2020/5/22
a－防雷地线 c－保护地线 f －接地引线
b－直流工作地线 d－机柜内接地排 g－用户接地排
接地体
图1.6 单柜系统接地方法
22
L（相线） N（中性线） E（地线）
交流直流 配电机柜
直流母线
防雷器
b
a d
fc
整流机柜
2020/5/22
c g
接地体
a－防雷地线 c－保护地线 f －接地引线
b－直流工作地线 d－机柜内接地排 g－用户接地排
图1.7 双柜系统接地方法
23
L（相线）
N（中性线） E（地线）
接地装置数量过多
• 接地装置数量过多，无法在地盘狭窄的闹市区的建筑物周围找到 合适的地线场地，导致打入土壤的接地体过密排列，不能保证相 互间所需的安全间隔，以造成接地系统间相互干扰
现代建筑的使用，很难把各接地系统真正分开
• 在实际施工中由于走线架、建筑物内钢筋等导电体的存在，很难 把各接地系统真正分开，达不到分设的目的
分设接地系统又称分散接地系统，它是将一个通信局（站）的交
流接地系统、直流接地系统和防雷接地系统分别安装设置，互不
连接，并且在距离上分开20m以上的接地系统。
高
低 压 避
油机 发电机
雷
器
变
压
通信
器
电源
铅皮
电机 池房 地地
线线
高
建
压
筑
柜
油机屏
低压屏
交流屏 整流器 直流屏
防
雷
接
地
交流 接地
重复 接地
地 线
跨步电压
跨步电压：就是指电器设备发生接地故障时，在接地电流入地点周围 电位分布区行走的人，其两脚之间的电压 。
2020/5/22
4
3、接地系统应具备的功能
防止电气设备事故时故障电路发生危险的接触电位和使故障 电路开路；
保证系统的电磁兼容（EMC）的需要，保证通信系统所有功 能不受干扰；
提供以大地作回路的所有信号系统一个低的接地电阻； 提高电子设备的屏蔽效果； 减低雷击的影响，尤其在高层通信大楼和山上微波站的防雷
2020/5/22
3
地电位
地电位是指流散区以外的土壤区域。在接地极分布很密的地方，很难 存在电位等于零的电气地。
试验证明：在距单根接地极或碰地处 20m 以外的地方，电位已趋于 零。这个电位为零的电气地，在工程上就叫做地电位。
逻辑地
在电子设备中，各级电路电流的传输、信息转换要求有一个参考的电 位，这个电位还可防止外界电磁场信号的侵入，常称这个电位为“逻 辑地” 。
2020/5/22
13
保护接零
在中性点直接接地的三相四线制380/220V电力网中，保证维 护安全的方法是采用保护接零，即将用电设备的金属外壳与电 源（发电机或变压器）的接地中性线作金属性连接，并要求供 电给用电设备的线路，在用电设备一相碰壳时，能够在最短的 时限内可靠地断开。
屏蔽接地
屏蔽接地用于将电气干扰源引入大地，保证系统电磁兼容 性的需要
电力系统的中性点
电力系统的中性点是指星形连接的变压器或发电机的中性点。 工作接地指电力系统中性点接地方式，也就是常说的电力系统
中性点运行方式。
➢工作接地又可分为交流工作接地和直流工作接地
2020/5/22
10
3、中性点接地方式
➢ 我国电力系统中普遍采用的3种中性点接地方式
中性点直接接地
主要优点是：单相接地时，其中性点电位不变，非故障相对地电压接 近于相电压（可能略有增大），因此降低了电力网绝缘的投资，而且 电压越高，其经济效益也越大。
信号接地
信号接地是为了保证信号具有未定的基准电位而设置的接 地。
2020/5/22
14
4、接地的分类
一、按用途分
直流接地系统
交流接地系统
测量接地系统
工作地
保护地 工作地
保护地
防雷接地系统
二、按形式上分
分设
交流 直流 建筑防雷
合设
2020/5/22
图1.2 接地的分类
15
三、 、接地系统
1、分设接地系统
换土法
将电阻率高的砂砾土运走，换上比原来土壤电阻率小得多的土壤，可 以是粘土、泥炭、黑土等，必要时可以使用焦炭粉和碎木炭。
层叠法
在地体的周围，挖一个坑，然后在上面交替地铺上6～8层土壤（可混 入焦炭、木炭等）及食盐。
化学降阻剂法
化学降阻剂敷在接地电极和自然土壤之间，相当于增大了接地体的几 何尺寸，扩大电极与良体的总接触面积，减小接触电阻。
2020/5/22
地
地
线
网
箱
备
用
图1.4 通信局（站）联合接地系统示意图
测测 量量
21
18
联合接地系统的组成
由大地、接地体、接地引入、接地汇集线和接地线组成
天线
避雷针
无线设备 总配线架
传输设备 水平接地分汇接线
交换设备
2020/5/22
垂直接地 总汇接线
电源设备
建筑钢筋
接地体
接地引入线
（地网）
防静电接地
• 防静电接地是将静电荷引入大地，防止由于静电荷积聚对人体和 设备造成危害
防电蚀接地
• 防电蚀接地是在地下埋设金属作为牺牲阳极或阴极，保护与之连 接的金属体
2020/5/22
9
功能性接地
工作接地
• 在交流电力系统中，运行需要的接地称为交流工作接地。交 流工作接地一般在中性点；
• 直流工作接地通常是指通信局（站）直流电源的一极接地（ 如-48V系统电源正极接地）
2020/5/22
11
中性点不接地
主要优点是运行可靠性高。单相接地时，不能构成短路回路，接地相 电流不大，电力网线电压的大小和相位关系仍维持不变，但非接地相 对地电压升为线电压
2020/5/22
12
中性点经消弧线圈接地
当中性点不接地系统单相接地电流较大时，可采用中性点经消弧线圈 接地。根据消弧线圈的电感电流对接地电容电流补偿程度，有三种补 偿方式：（1）全补偿；（2）欠补偿；（3）过补偿。
接地体周围呈现电流区域内的散流电阻
2020/5/22
25
3、影响接地电阻的因素
土壤的性质 土壤的温度
施工时，将接地体埋设在冻土层以下，避免产生大的接地电阻
土壤的湿度
一般地讲，湿度增加会使土壤电阻率明显减小
土壤的密度
土壤受到的压力越大，其内部颗粒越紧密，电阻率就会减小
土壤的化学成分
图1.5 联合接地方式示意图
19
联合接地的优点
消除危及设备的电位差
• 采用联合接地系统，地电位均衡，同层各地线系统电位大体相等 ，消除危及设备的电位差。
当发生地电位上升时，设备间基本上不存在电位差
• 全局按一点接地原理采用一个接地系统（地网），当发生地电位 上升时，各处的地电位一齐上升，在任何时候，基本上不存在电 位差。
2020/5/22
27
5、接地装置的埋设与接地电阻的测量
接地体和接地导线的选择
接地体的地埋形式分为水平接地体和垂直接地体 • 水平接地体埋于地中的表层，有扁钢、线缆及其金属包皮和埋入 基础内的导体等。
• 垂直接地体埋于较深的土壤内，有钢棒、钢管、混凝土柱内的钢 筋、自流井管等
土壤中含有酸、碱、盐等化学成分时，其电阻率就会明显减小
季节对土壤电阻率的影响
一般冬季土壤电阻率最大，夏季最小
2020/5/22
26
4、人工降低接地电阻的方法
➢ 接地装置的接地电阻难以达到要求值时，要采用人工降低接地电阻 的办法来解决问题。如采用增大地网面积、置换土壤、埋深电极、 使用降阻剂、地网外引到附近土壤电阻率较低的地带等方法来改善 接地条件。
接地引入线
接地引入线就是把接地电极连接到地线盘（或地线汇流排）上去的导 线。在室外与土壤接触的接地电极之间的连接导线则形成接地电极的 一部分，不作为接地引入线
地线排
地线排又称地线汇流排，它是专供接地引入线汇集的小型配电板或母 线汇接排，同时，地线排通过接地配线与设备机房地线排相连。
接地配线
箱
直 直测 测 流 流量 量 地 地地 地
线 线线 线
2020/5/22
图1.3 通信局（站）分设接地系统示意图
16
分散接地系统存在的问题
雷电易使装置设备产生过电压
• 雷浪涌电流在这些分离的接地体之间产生电位差，使装置设备产 生过电压 。
各接地系统间相互影响增大
• 外界电磁干扰日趋增大，使各接地系统间相互影响增大
通信接地与防雷
曹军岗
2014年10月
2020/5/22
1
主要内容
一、概述 二、接地的作用及分类 三、接地系统 四、接地电阻 五、通信电源系统的防雷保护
2020/5/22
2
一、 概述
1、接地系统在通信电源系统中的地位
接地系统是通信电源系统的重要组成部分，它不仅直接影响 通信的质量和电力系统的正常运行，还起到保护人身安全和 设备安全的作用。
不易施工和使用
2020/5/22
17
2、联合接地系统
联合接地是综合考虑各个系统、各种设备的接地要求，把工作接地 、保护接地和建筑防雷接地互联，共同使用同一地网的接地方式
