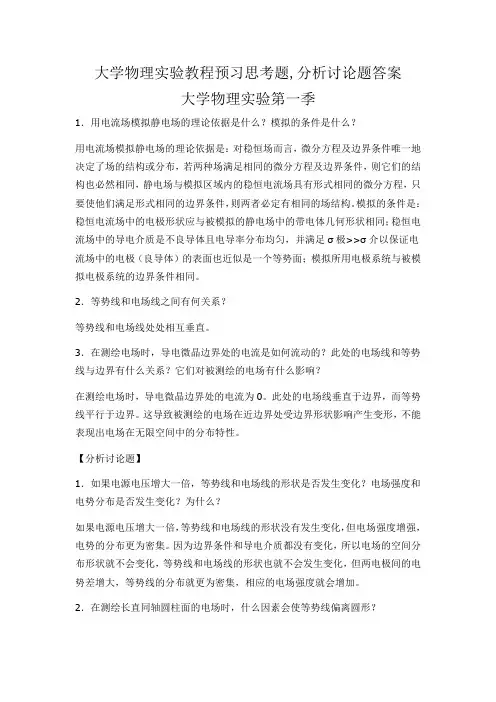

大学物理实验教程预习思考题,分析讨论题答案大学物理实验第一季1.用电流场模拟静电场的理论依据是什么?模拟的条件是什么?用电流场模拟静电场的理论依据是:对稳恒场而言,微分方程及边界条件唯一地决定了场的结构或分布,若两种场满足相同的微分方程及边界条件,则它们的结构也必然相同,静电场与模拟区域内的稳恒电流场具有形式相同的微分方程,只要使他们满足形式相同的边界条件,则两者必定有相同的场结构。
模拟的条件是:稳恒电流场中的电极形状应与被模拟的静电场中的带电体几何形状相同;稳恒电流场中的导电介质是不良导体且电导率分布均匀,并满足σ极>>σ介以保证电流场中的电极(良导体)的表面也近似是一个等势面;模拟所用电极系统与被模拟电极系统的边界条件相同。
2.等势线和电场线之间有何关系?等势线和电场线处处相互垂直。
3.在测绘电场时,导电微晶边界处的电流是如何流动的?此处的电场线和等势线与边界有什么关系?它们对被测绘的电场有什么影响?在测绘电场时,导电微晶边界处的电流为0。
此处的电场线垂直于边界,而等势线平行于边界。
这导致被测绘的电场在近边界处受边界形状影响产生变形,不能表现出电场在无限空间中的分布特性。
【分析讨论题】1.如果电源电压增大一倍,等势线和电场线的形状是否发生变化?电场强度和电势分布是否发生变化?为什么?如果电源电压增大一倍,等势线和电场线的形状没有发生变化,但电场强度增强,电势的分布更为密集。
因为边界条件和导电介质都没有变化,所以电场的空间分布形状就不会变化,等势线和电场线的形状也就不会发生变化,但两电极间的电势差增大,等势线的分布就更为密集,相应的电场强度就会增加。
2.在测绘长直同轴圆柱面的电场时,什么因素会使等势线偏离圆形?测绘长直同轴圆柱面的电场时测到的等势线偏离圆形,可能的原因有:电极形状偏离圆形,导电介质分布不均匀,测量时的偶然误差等等。
3.从对长直同轴圆柱面的等势线的定量分析看,测得的等势线半径和理论值相比是偏大还是偏小?有哪些可能的原因导致这样的结果?⑴偏大,可能原因有电极直径测量偏大,外环电极表面有氧化层产生附加电阻,电压标示器件显示偏大等;⑵偏小,可能原因有电极直径测量偏小,中心电极表面有氧化层产生附加电阻,电压标示器件显示偏小等。
大物实验预习题与思考题答案周岚版

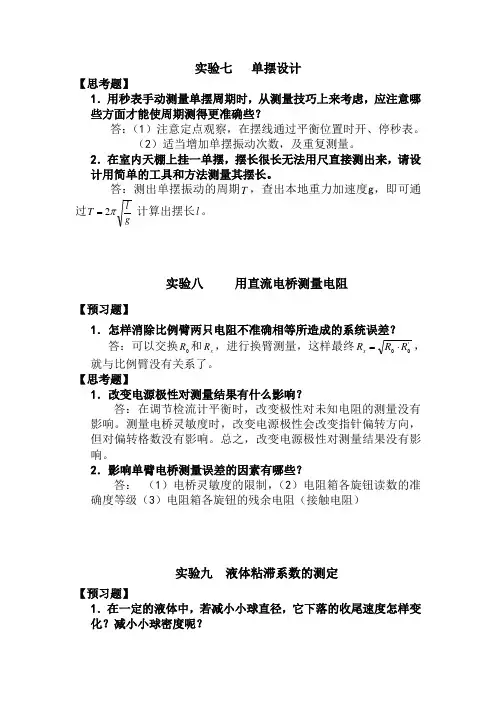

实验七 单摆设计【思考题】1.用秒表手动测量单摆周期时,从测量技巧上来考虑,应注意哪些方面才能使周期测得更准确些?答:(1)注意定点观察,在摆线通过平衡位置时开、停秒表。
(2)适当增加单摆振动次数,及重复测量。
2.在室内天棚上挂一单摆,摆长很长无法用尺直接测出来,请设计用简单的工具和方法测量其摆长。
答:测出单摆振动的周期T ,查出本地重力加速度g ,即可通过gl T π2=计算出摆长l 。
实验八 用直流电桥测量电阻【预习题】1.怎样消除比例臂两只电阻不准确相等所造成的系统误差?答:可以交换0R 和x R ,进行换臂测量,这样最终'00R R R x ⋅=,就与比例臂没有关系了。
【思考题】1.改变电源极性对测量结果有什么影响?答:在调节检流计平衡时,改变极性对未知电阻的测量没有影响。
测量电桥灵敏度时,改变电源极性会改变指针偏转方向,但对偏转格数没有影响。
总之,改变电源极性对测量结果没有影响。
2.影响单臂电桥测量误差的因素有哪些?答: (1)电桥灵敏度的限制,(2)电阻箱各旋钮读数的准确度等级(3)电阻箱各旋钮的残余电阻(接触电阻)实验九 液体粘滞系数的测定【预习题】1.在一定的液体中,若减小小球直径,它下落的收尾速度怎样变化?减小小球密度呢?答:在一定的液体中,小球下落的收尾速度与小球的质量和小球最大截面积有关。
即 23234r r K r V K s m Kv ππρπρ⋅===收尾 化简后得: ρr K v 32=收尾从上式可见,小球的收尾速度与小球半径和密度的平方根成正比,其中K 为比例系数。
2.试分析实验中造成误差的主要原因是什么?若要减小实验误差,应对实验中哪些量的测量方法进行改进?答:在实验中,小球的半径r 和下落速度收尾v 是对粘滞系数η测量误差影响最大的两个因素。
(1)小球直径的测量:因为该量的绝对量值较小,如测量仪器选用不当或测量方法不当都会造成测量的相对误差较大。
应选用规则的小球,小球直径尽量小些。
大学物理实验报告材料模板全部的(思考题规范标准答案,实验数据)

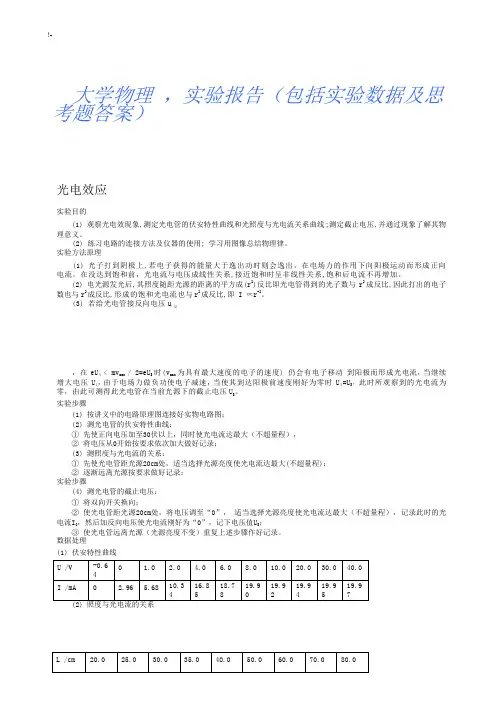

大学物理,实验报告(包括实验数据及思考题答案)光电效应实验目的(1) 观察光电效现象,测定光电管的伏安特性曲线和光照度与光电流关系曲线;测定截止电压,并通过现象了解其物理意义。
(2) 练习电路的连接方法及仪器的使用; 学习用图像总结物理律。
实验方法原理(1) 光子打到阴极上,若电子获得的能量大于逸出功时则会逸出,在电场力的作用下向阳极运动而形成正向电流。
在没达到饱和前,光电流与电压成线性关系,接近饱和时呈非线性关系,饱和后电流不再增加。
(2) 电光源发光后,其照度随距光源的距离的平方成(r2)反比即光电管得到的光子数与 r2成反比,因此打出的电子数也与r2成反比,形成的饱和光电流也与r2成反比,即 I ∝r-2。
(3) 若给光电管接反向电压u反,在 eU反< mvmax/ 2=eUS时(vmax为具有最大速度的电子的速度) 仍会有电子移动到阳极而形成光电流,当继续增大电压 U反,由于电场力做负功使电子减速,当使其到达阳极前速度刚好为零时 U反=US,此时所观察到的光电流为零,由此可测得此光电管在当前光源下的截止电压US。
实验步骤(1) 按讲义中的电路原理图连接好实物电路图;(2) 测光电管的伏安特性曲线:①先使正向电压加至30伏以上,同时使光电流达最大(不超量程),②将电压从0开始按要求依次加大做好记录;(3) 测照度与光电流的关系:①先使光电管距光源20cm处,适当选择光源亮度使光电流达最大(不超量程);②逐渐远离光源按要求做好记录;实验步骤(4) 测光电管的截止电压:①将双向开关换向;②使光电管距光源20cm处,将电压调至“0”,适当选择光源亮度使光电流达最大(不超量程),记录此时的光电流I0,然后加反向电压使光电流刚好为“0”,记下电压值US;③使光电管远离光源(光源亮度不变)重复上述步骤作好记录。
数据处理(1) 伏安特性曲线流曲线(3) 零电压下的光电流及截止电压与照度的关系伏安特性曲线照度与光电1. 临界截止电压与照度有什么关系?从实验中所得的结论是否同理论一致?如何解释光的波粒二象性? 答:临界截止电压与照度无关,实验结果与理论相符。
大学物理实验课后思考题全解

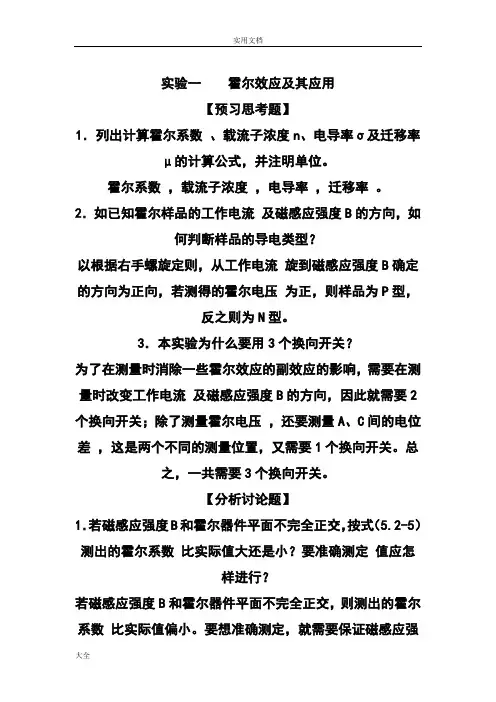

实验一霍尔效应及其应用【预习思考题】1.列出计算霍尔系数、载流子浓度n、电导率σ及迁移率μ的计算公式,并注明单位。
霍尔系数,载流子浓度,电导率,迁移率。
2.如已知霍尔样品的工作电流及磁感应强度B的方向,如何判断样品的导电类型?以根据右手螺旋定则,从工作电流旋到磁感应强度B确定的方向为正向,若测得的霍尔电压为正,则样品为P型,反之则为N型。
3.本实验为什么要用3个换向开关?为了在测量时消除一些霍尔效应的副效应的影响,需要在测量时改变工作电流及磁感应强度B的方向,因此就需要2个换向开关;除了测量霍尔电压,还要测量A、C间的电位差,这是两个不同的测量位置,又需要1个换向开关。
总之,一共需要3个换向开关。
【分析讨论题】1.若磁感应强度B和霍尔器件平面不完全正交,按式(5.2-5)测出的霍尔系数比实际值大还是小?要准确测定值应怎样进行?若磁感应强度B和霍尔器件平面不完全正交,则测出的霍尔系数比实际值偏小。
要想准确测定,就需要保证磁感应强度B和霍尔器件平面完全正交,或者设法测量出磁感应强度B和霍尔器件平面的夹角。
2.若已知霍尔器件的性能参数,采用霍尔效应法测量一个未知磁场时,测量误差有哪些来源?误差来源有:测量工作电流的电流表的测量误差,测量霍尔器件厚度d的长度测量仪器的测量误差,测量霍尔电压的电压表的测量误差,磁场方向与霍尔器件平面的夹角影响等。
实验二声速的测量【预习思考题】1. 如何调节和判断测量系统是否处于共振状态?为什么要在系统处于共振的条件下进行声速测定?答:缓慢调节声速测试仪信号源面板上的“信号频率”旋钮,使交流毫伏表指针指示达到最大(或晶体管电压表的示值达到最大),此时系统处于共振状态,显示共振发生的信号指示灯亮,信号源面板上频率显示窗口显示共振频率。
在进行声速测定时需要测定驻波波节的位置,当发射换能器S1处于共振状态时,发射的超声波能量最大。
若在这样一个最佳状态移动S1至每一个波节处,媒质压缩形变最大,则产生的声压最大,接收换能器S2接收到的声压为最大,转变成电信号,晶体管电压表会显示出最大值。
大学物理实验思考题答案及解析.
实验四、波器及其应用1.在示波器状况良好的情况下,荧光屏看不见亮点,怎样才能 找到亮点?显示的图形不清晰怎么办?首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏,也不宜聚焦。
在示波器面板上关掉扫描信号后(如按下x-y键),调节上下位移键或左右位移键。
调整聚焦旋钮,可使图形更清晰。
2.如果正弦电压信号从Y轴输入示波器,荧光屏上要看到正弦波,却只显示一条铅直或水平直线,应该怎样调节才能显示出正弦波?如果是铅直直线,则试检查x方向是否有信号输入。
如x-y键是否弹出,或者(t/div)扫描速率是否在用。
如果是水平直线,则试检查y方向是否信号输入正常。
如(v/div)衰减器是否打到足够档位。
3.观察正弦波图形时,波形不稳定时如何调节?调节(t/div)扫描速率旋钮及(variable)扫描微调旋钮,以及(trig level)触发电平旋钮。
4.观察李萨如图形时,如果只看到铅直或水平直线的处理方法?因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。
所以,试检查CH1通道中的(v/div)衰减器旋钮或CH2通道中的(v/div)衰减器旋钮。
5.用示波器测量待测信号电压的峰-峰值时,如何准确从示波器屏幕上读数?在读格数前,应使“垂直微调”旋到CAL处。
建议用上下位移(position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数,就不会两头数格时出现太大的误差。
6.用示波器怎样进行时间(周期)的测量?在读格数前,应使“垂直微调”旋到CAL处。
根据屏幕上x轴坐标刻度,读得一个周期始末两点间得水平距离(多少div),如果t/div档示值为0.5ms/div,则周期=水平距离(div)×0.5ms/div。
7.李萨如图形不稳定怎么办?调节y方向信号的频率使图形稳定。
实验六、霍尔效应(Hall Effect)1、实验过程中导线均接好,开关合上,但Vh无示数,Im和Is示数正常,为什么?(1) Vh组的导线可能接触不良或已断。
太阳能电池基本特性的测定预习题思考题周岚

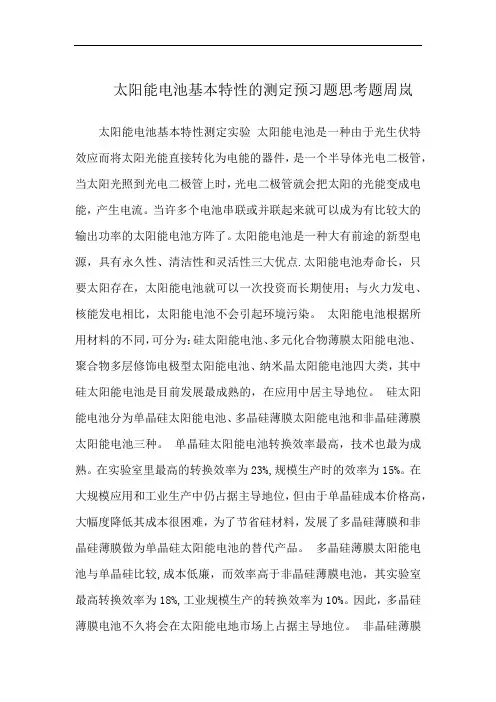

太阳能电池基本特性的测定预习题思考题周岚太阳能电池基本特性测定实验太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件,是一个半导体光电二极管,当太阳光照到光电二极管上时,光电二极管就会把太阳的光能变成电能,产生电流。

当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。
太阳能电池是一种大有前途的新型电源,具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长,只要太阳存在,太阳能电池就可以一次投资而长期使用;与火力发电、核能发电相比,太阳能电池不会引起环境污染。
太阳能电池根据所用材料的不同,可分为:硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类,其中硅太阳能电池是目前发展最成熟的,在应用中居主导地位。
硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。
单晶硅太阳能电池转换效率最高,技术也最为成熟。
在实验室里最高的转换效率为23%,规模生产时的效率为15%。
在大规模应用和工业生产中仍占据主导地位,但由于单晶硅成本价格高,大幅度降低其成本很困难,为了节省硅材料,发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。
多晶硅薄膜太阳能电池与单晶硅比较,成本低廉,而效率高于非晶硅薄膜电池,其实验室最高转换效率为18%,工业规模生产的转换效率为10%。
因此,多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。
非晶硅薄膜太阳能电池成本低重量轻,转换效率较高,便于大规模生产,有极大的潜力。
但受制于其材料引发的光电效率衰退效应,稳定性不高,直接影响了它的实际应用。
太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题,许多发达国家正投入大量人力物力对太阳能接收器进行研究。
我们开设此太阳能电池的特性研究实验,通过实验了解太阳能电池的电学性质和光学性质,并对两种性质进行测量。
该实验作为一个综合设计性的物理实验,联系科技开发实际,有一定的新颖性和实用价值。
