1550直调光发射机技术在接入网中工程应用介绍81310nm传输系统特性1.单台1310nm光发射机成本低，但输出功率也低。
2. 1310nm组网方案简单灵活，可方便的实现网络的扩容。
3.单台1310nm光发射机所带用户少，每户所分带宽充裕，有利于开展个性化服务，如VOD、Cablemodem业务。
4. 1310nm波长零色散传输特性，通过普通G.652光纤传输，色散其对系统的CTB和CSO指标基本没有损伤。
5. 1310nm光射机发采用激光器直接调制方式。
1310nm传输系统概述♦1310nm传输系统局限性1.1310nm系统输出最大功率的局限性很大，最多20mW，约13dBm，工作在1290nm-1310nm带宽范围内的掺镨光纤放大器（PDFA）至今技术还不成熟，商业化路途遥远。
这样使1310nm系统在远距离传输上失去可能。
2.采用光电转换方式传输长距离，对网络系统指标C/N、CSO和CTB的损伤巨大，一次光电转换，传输信号指标下降C/N:3dBm，CSO:4.5dBm，CTB:6dBm。
县-乡-村网建设而言，最多也只能允许一次光电转换。
实行两次光电转换,指标将无法满足要求。
3. 1310nm在G.652光纤中的传输损耗高达0.4dBm/km，光功率消耗严重，使单位mW的光利用率大幅降低，网络造价提高。
1.最低损耗窗口，传输损耗小0.25dB/km2.输出光功率大，最大＋23dBm(200mw)3.对光放大，能实现光的中继，传输距离长，避免了光电转换4.性能好，CTB、CSO指标高5.成本低（单位mw价格低）♦1550nm外调制光传输系统局限性1. 1550nm外调制光发射机仍以国外进口为主，国产性能还很不可靠，虽然进口产品的价格大幅下调，但是仍显得很高。
2.因为1550nm系统覆盖范围很大，所以一旦发射机或放大器产生故障，将会导致大面积的信号中断。
增加了网络的风险性，但可以通过光路环网热备份进行缓解。
1550技术方案及使用方法 凌云光子设计
设备基本特征
设备背面条形码下方为设备型号代码； 设备背面有RS-232串口、RJ45网口，用于设备 配置及网络管理； 通过前面板可查看设备各项指标状态，并对可调 参数进行修改； 电源为可插拔模块，-48V和220V模块可根据需要 进行替换和调换位置；
设备基本操作
各有源设备通过反复按左键“NEXT”可翻页查看 本设备各主要参数，如：输入、输出等
操作常识
连接到光放大器上的光纤连接头必须是清洁的；
不可见激光辐射，切勿直射人眼； 严禁带电插拔输入输出光纤连接头，当需要进行光
纤连接头的连接时，光纤放大器的泵浦开关和电源 开关必须切断。 在进行电气连接时，请务必注意人身和设备的安全
光纤跳线
所有设备连接法兰盘为FC/APC或SC/APC，即端 面为斜面的方形或圆形法兰；
室外无源光分路，既减少前端机房的出纤量，又 减少机房、设备、电力消耗、网络维护、人力投 资 HFC网络可空余出大量频点用于未来广播高清业 务
EPON系统可通过平滑升级逐步满足NGB带宽要 求，足够的带宽可承载包括IPTV、VOD互动、数 据服务、语音服务等多种业务的开展
高清——广电视频业务的战略高地
楼栋交换机
五类线
OLT
S5600-26C
降低每 线成本 小区机房 无源化
上海嘉定城区接入分配网
城区环网干线 分前端机房
LOA3000 22dBm EDFA 1 × 16 TBS2202 光开关
小区交接箱
楼栋光节点
光节点覆盖模式 24户和12户两种
LOA3000 22dBm EDFA 1 × 8 1 × 2 1 × 16 1 × 16
SBS的抑制方法：
相位调制法
1550nm光传输相关技术介绍.
一、SBS（受激布里渊散射）
SBS 是一个物理现象，即入射光在光纤中被转换成后向散射的斯 托 克 斯 光 ，使 前 向 传 输 的 信 号 光 被 非 线 性 地 衰 减 ，而 后 向 传 输 的 光 可 能 返回发送机引起输出光功率的波动，形成噪声。SBS 是一个光波与声 波的参数作用过程，被声子散射的入射光转换成一个频率较低的 Stokes 光 。
一 般 建 议 光 放 大 器 的 输 入 光 功 率 在 +3~+6dBm。
Le － 有 效 相 互 作 用 长 度 ， 按 如 下 公 式 计 算 ： Le = (1－e)αL / α ， 其 中：α －光纤长度， L－光纤长度
∆fB － 光 纤 的 SBS 增 益 带 宽 ， 取 20～ 100MHz
∆fD － 为 扩 大 SBS 门 限 功 率 在 激 光 器 上 加 抖 动 调 制 后 激 光 器 平 均 光 谱宽度
因此，必须使每一段光纤的入射功率不大于光纤的 SBS 门限，该 门限用如下公式计算：
PSBS = 21AeK 1 （1＋ ∆fD ) GBLe ∆fB （ 公 式 1）
1550nm光传输相关技术介绍.
色 度 色 散 ：是 指 光 源 光 谱 中 不 同 波 长 在 光 纤 中 的 群 延 时 差 所 引 起 的 光脉冲展宽现象。
偏振模色散：单模光纤中实际存在偏振方向相互正交的两个基模 （ 光 纤 横 截 面 并 非 绝 对 圆 ，施 工 中 光 纤 易 被 拉 伸 和 压 扁 ，出 现 横 切 面 上 直 径 不 等 ， 从 而 导 致 末 端 输 出 波 形 变 形 ， 影 响 传 输 指 标 ）。 当 光 纤 存 在 双折射时，这两个模式的传输速度不同而引起的色散称为偏振模色散
1550nm 光传输系统总的载噪比为
CNR = CNRC 1+
1 CNRC CNROA
=
CNRC
1
+
1
CNRC
4hvBeNF m2Ps
（公式
1）
由光纤放大器引起的系统载噪比损失的分贝数为
∆CNR
=
10lg1+
CNRC
4hvBeNF m2Ps
（Leabharlann 式2）由此可见，在无光纤放大器时的载噪比 CNRC 和光调制度 m 给定 的 前 提 下 ，光 纤 放 大 器 的 噪 声 系 数 越 低 同 时 其 输 入 光 功 率 越 大 ，则 系 统

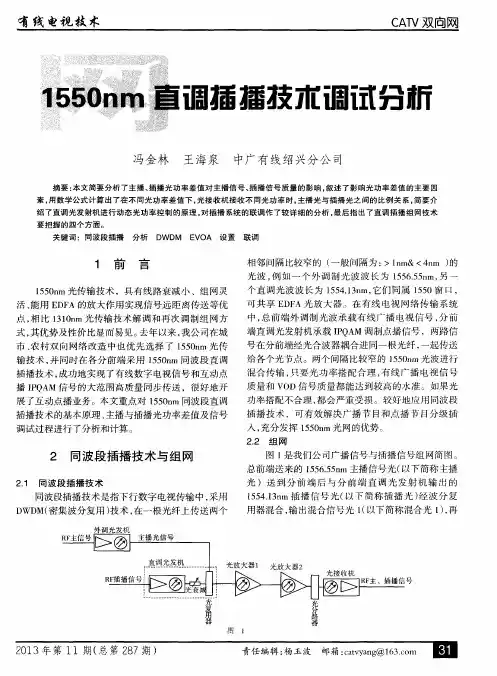

1550nm直调插播技术调试分析
可以根据插播节 目 套数多少来灵活选择光差值大小。
（ ３ ） 光差值 为 ７ 、 ８ ｄ Ｂ
主播光信号跌落在减小 ， 信号 Ｃ ／ Ｎ的损失也在减
小， 但插 播光 随着 光差 值 的增 大下 降 幅度 也 在进 一步 增大 ， 光接收 机输 出 的插 播信 号 的 Ｃ ／ Ｎ也 在 不断 地劣 化， 而这 种 信号 的劣 化 ， 有 可能 不 能通 过 加 大 光调 制
２ ． ２ 组 网
插 播技 术 的基本 原 理 、 主播 与插 播 光功 率 差值 及信 号 调 试过 程进 行 了分析 和计 算 。
２ 同 波段 插 播 技 术 与 组 网
２ ． １ 同波段 插播 技术
图１ 是 我们 公 司广 播信 号与 插 播信 号组 网简 图。 总 前端 送来 的 １ ５ ５ ６ ． ５ ５ ｎ ｍ主播 信 号光 （ 以下 简称 主播 光 ）送 到 分 前 端 后 与 分 前 端 直 调 光 发 射 机 输 出 的 １ ５ ５ ４ ． １ ３ ｎ ｍ插 播 信 号 光 （ 以下 简 称 插 播 光 ） 经 波 分 复 用 器混 合 ， 输 出混合 信 号光 １ （ 以下简 称混 合光 １ ） ， 再
有 线 电视 技 术
０｜ ＿ ｌ ｌ ＿ ｌ ｌ ｌ ｌ ＿ ０
Ｃ Ａ Ｉ Ｖ 双向网
调箍 播技 市 调ｉ 式 分析
ｌ ｜ 一 ｜ ｜
冯金林 王海泉 中广 有线绍兴分公 司
摘要 ： 本文简要分析了主播、 插播 光功率差值对主播信号、 插播 信 号 质 量 的 影 响 ， 叙 述 了 影 响 光功 率差 值 的 主 要 因
度 的方 法予 以有 效 的弥补 ， 因为进 一步 加大 直调 光发

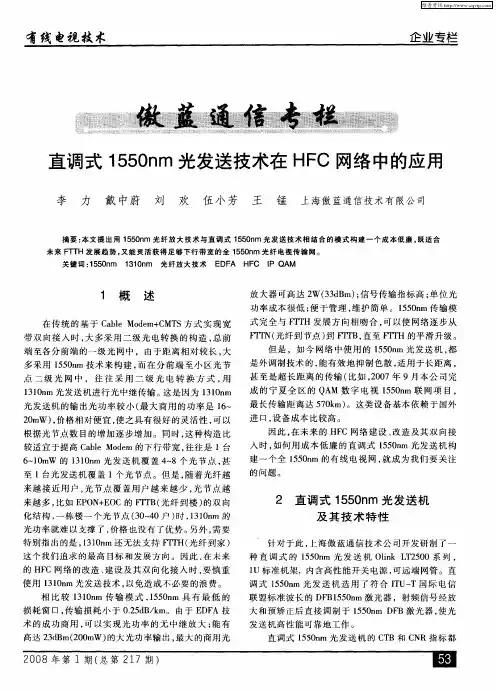

直调式1550nm光发送技术在HFC网络中的应用
至 ｌ 台光 发送 机覆 盖 １ 光节 点 。但是 ， 个 随着 光纤 越 来越 接 近 用 户 ， 光节 点 覆 盖用 户 越 来 越 少 ， 节 点 越 光 来越 多 ， 比如 Ｅ Ｏ ＋ Ｏ Ｐ Ｎ Ｅ Ｃ的 Ｆ『Ｂ 光 纤到 楼 ） ］ｒ（ １ 的双 向 化结 构 ， 一栋 楼 一 个光 节 点 （ ０ ４ ３ ～ ０户 ） ，３ ０ ｍ 的 时 １ １ｎ
但 是 ，如今 网络 中使 用 的 １ ５ ｎ 光 发送 机 ， ５ ０ｍ 都 是 外调 制技 术 的 ， 有效 地 抑制 色散 ， 用 于长距 离 ， 能 适 甚 至是 超长 距 离 的传输 （ 比如 ，０ ７年 ９月 本 公 司完 ２０ 成 的 宁夏 全 区 的 Ｑ Ｍ 数 字 电视 １ ５ ｎ 联 网项 目 ， Ａ ５ ０ｍ
直 调 式 １５ ｎ 光 发 送 机 的 Ｃ Ｂ和 Ｃ Ｒ 指 标 都 ５０ ｍ Ｔ Ｎ
２０ ８年 第 １期 （ 第 ２ ） ０ 总 ７期 １
维普资讯
企业专栏
有 线 电视 技 术
１５ ｎ ５ ０ ｍ
ＬＡ ０ ０ ５ ０
外调制光发射机
维普资讯
有线 电视技术
企业专栏
鱼鱼
直调式 １ ５ ｎ 光发送技术在 ＨＦ ０ｍ ５ Ｃ网络 中的应用
李 力 戴 中蔚 刘 欢 伍 小 芳 王 锰 上海傲蓝通信技术有 ｎ 光 纤 放 大 技 术 与 直 调 式 １ ５ ｎ 光 发 送 技 术 相 结 合 的 模 式 构 建 一 个 成 本 低 廉 ， 适 合 本 ５０ｍ ５０ ｍ 既 未来 Ｆ ＿Ｈ发 展 趋 势 。 能 灵 活 获 得 足 够 下 行 带 宽 的全 １ ５ ｎ 光 纤 电视 传 输 网 。 １ｒ 又 ５０ｍ 关 键 词 ：５ ０ ｍ １ １ ｎ １ ５ｎ ３Ｏｍ 光纤 放 大 技 术 Ｅ Ｆ ＨＦ Ｉ Ｍ ＤＡ Ｃ Ｐ ＱＡ
杭州通兴电子 1550nm 大功率直调制光发射机 说明书
1550nm大功率直调制光发射机产品概述：1.大功率光发射机实质是1550nm直调制光发射机内置掺饵光放大器（EDFA），用户使用更方便、管理更简单。
本机包含了直调制光发射机的功能，又兼具光放大器大功率输出，规格13dBm~24dBm不等，用户可选单路输出，二路输出或多路输出。
2.采用低噪声原装进口DFB激光器作为直调光发射机的光源；采用美国OFS掺饵、采用美国JDSU和日本古河作为掺饵光放大器的泵浦激光器。
3.1550nm直调光发射机是对外调制光发射机的补充，在1550nm近距离传输中、可以代替昂贵的1550nm外调制光发射机；因此在1550传输的网络中，用户有更多的选择。
4.优越的预失真电路设计，在达到高标准的CNR值时，仍有完美的CTB和CSO表现值。
5.自动增益AGC控制，使不同的RF输入电平仍能保持稳定的信号输出。
6.有VFD或LED显示可选，具有激光器监控、数字显视、故障告警、网络管理等多种功能；一旦激光器的工作参数偏离软件设定的允许范围，将提示告警。
7.配备RS-232标准接口，可进行计算机的本地网络管理及监控。
8.配备RJ45标准接口，支持SNMP、用于计算机的远程网络管理及监控。
订货指南：OL T IA 1550 - □× □□┯ ┯ ┯ ┯ ┯ ┯│ │ │ │ │ ││ │ │ │ │ ┕┄┄┄表示输出光功率(13～24dBm))│ │ │ │ ││ │ │ │ ││ │ │ │ ┕┄┄┄表示输出路数： 1表示一路输出│ │ │ │ 2表示二路输出│ │ │ ┕┄┄┄┄┄┄┄┄表示波长:1550nm│ │ ┕┄┄┄┄┄┄┄┄┄┄┄┄表示大功率直调制│ ┕┄┄┄┄┄┄┄┄┄┄┄┄┄产品代号，T表示光发射机┕┄┄┄┄┄┄┄┄┄┄┄┄┄┄本公司光设备代号主要技术指标：项目-13 -14 -15-16-17-18-19-20-21 -22 -23光功率(dBm) 13 14 15 16 17 18 19 20 21 22 23 光功率(mW) 20 25 32 40 50 63 80 100125 160 200光波长(nm) 1530～1570可选光纤连接器 FC/APC、SC/APC可选传输最远距离 20Km工作带宽（MHz）45~862CNR （dB） 51CTB （dB） ≥65CSO （dB） ≥60输入电平（dBµV） 78±5平坦度 （dB）≤0.75功耗 （W） ≤30供电方式（V） 220VAC、可选-48VDC工作温度（℃） -20～85尺寸 （″） 19″×11″×1.75″重量（Kg） 5.0操作指南：前面板说明1.VFD、LED显示屏显示光发射机的参数，VFD共有2排，上一排显示光发射机型号及机器编号或电话号码等，下一排显视工作状态。
直调式1550nm光发应用与测试3
1550nm直调光发射机在城网中的实际应用与测试按照下一代广播电视网络(NGB)的规划和EPON的标准，1550nm 波长是分配给有线电视使用的。
随着光纤成本的大幅下降，HFC网络的光纤传输网到楼或单元已形成共识。
建立一张1550nm传输系统的有线电视网络是各地在当前与今后的一个重要工作，但是在具体实践中，尤其是在数字电视整体整体平移完成之后，如何何科学、经济、兼顾后续发展地建设一张1550网络，是否能用价格较便宜的1550nm直调光发射机来代替价格昂贵的1550nm外调制发射机是一个摆在广电人面前的一个新课题。
在传统的设计理念里，网络中使用的1550nm光发射机，都是外调制技术的，能有效地抑制色散，特别适用于长距离。
但这类设备目前基本从国外进口，设备成本比较高，虽然也有国产设备，但基于主要器件需要进口，成本价格也很高，同时国产设备系统指标做的也不是很好。
在一个网络中往往只使用1－2台外调制型1550nm 光发射机，利用掺铒光纤放大器（EDFA)，组建一张全光网络，中间不再进行光电转换，有效提高了系统信号指标，这对于单向的有线电视的广播是非常有效可行的。
目前国内大多数广电网络公司是按照这种思路进行1550网络建设和改造的。
这种方案实际只单纯地考虑了单向电视信号的传输，对于双向的互动电视节目，尤其是采用IPQAM方式进行互动，采用全光网络方式在经济成本上是否最佳值得商榷。
在IP QAM实现互动电视点播（VOD）时，下行的并发流需要定向广播，使之服务于不同用户群，必须在分前端配置多台边缘QAM调制器。
一般1台边缘QAM调制器能支持32个频点，320个标清电视（SDTV）流。
按一个光节点支持100户，远期按30%的点播率，一台1台边缘QAM调制支持12个光节点的用户群。
按照目前流行的用1550nm光纤放大技术与直调式1550nm光发射机波分复用的模式，基本每台光放大器需要配备2-3台直调式1550nm光发射机采用实现30%的点播率，其建网成本可不是一个小数。
1550nm外调制光发射机
1550nm外調製光發射機Operation Manual操作指南(中文版)Ver. 4.2前言感謝您選用本公司開發之室內型1550nm外調式光發射機，本說明書將詳列産品的選配及使用方法，希望對您架構網路有最直接的效益。
手冊內容第一章：基本信息與知識 (3)第二章：安裝方法 (10)第三章：設置與操作 (13)第一章基本信息與知識1.1安全需知當工作人員在現場安裝或維護設備時人員的安全爲首要考量的事項。
本章節將詳述必要的注意事項。
1.2注意事項或許貴公司已有其他的安全規章，本章節所述的注意事項並不能取代貴公司所訂定出的安全規章。
以下圖形的符號來警示操作人員應注意的事項。
Danger電性危險警告掉落危險警告Danger雷射光危險警告Warning設備損壞警告Caution訊號中斷警告Note重要訊息提示1.3 電性安全需知以下所介紹的電性安全預防措失是一般所通用的知識，其內容並不包含有特定的步驟或方法。
電性安全電路板上會通有高電壓或高電流的電路或電子零件通常較一般來的大些。
當操作人員在現場使用金屬制的工具在電路板上做調整或維修的時後需特別注意不可觸及這些電路。
若操作人員不慎將金屬制工具碰觸到這些帶有高電壓高電流的電路而導至短路可能會因此發出火花或強烈的閃光因而傷害到眼睛。
因此我們建議在現場操做或維修設備時先檢察身上的金屬佩件或工具，非必要的東西勿配戴身上。
金屬工具若不使用而放回身上時需用絕緣體蓋住以防不慎觸碰到高電壓電路。
在更換保險絲時一定要特別的注意其電性規格與種類，使用不經過認定的保險絲有可能造成設備的損壞或引起火災。
在現場時需特別注意頭頂上的任何重物，這些物品隨時都有可能掉下來而危及人身的安全。
因此在現廠施工或調校訊號時須隨時戴著安全帽以保護頭部安全。
目前光通訊系統多使用人類肉眼不可見的紅外光，因此在系統上有光源時絕對禁止用肉眼直視光纖否則可能會造成視網模受損，最嚴重的情況則是導至眼睛失明。
杭州通兴电子 1550nm 大功率外调制光发射机 说明书
1550nm大功率外调制光发射机产品概述：1.大功率光发射机实质是外调制光发射机内置光纤放大器（EDFA），用户使用更方便、管理更简单。
本机包含了外调制光发射机的所有功能，又兼具光放大器的大功率输出，规格13dBm~24dBm不等，用户可选单路输出，二路输出或多路输出。
2.采用低噪声原装进口DFB激光器作为外调光发射机的光源，采用高线性LiNbO3外调制器作信号调制；采用美国OFS掺饵、采用美国JDSU和日本古河作为光纤光放大器的泵浦激光器。
3.优越的预失真电路设计，在达到高标准的CNR值时，仍有完美的CTB和CSO 表现值。
1.优越的SBS抑制电路，13、16、18可调的SBS阈值，能满足不同的网络需求。
4.自动增益AGC控制，使不同的RF输入电平仍能保持稳定的信号输出。
5.VFD显示，具有激光器监控、数字显示、故障告警、网络管理等多种功能；一旦激光器的工作参数偏离软件设定的允许范围，将提示告警。
6.配备RS-232标准接口，用户可任意更改面板显示的型号及规格、也可进行计算机的本地网络管理及监控7.提供标准的RJ45接口，支持SNMP、用于计算机的远程网管。
订货指南：OL T A 1550 - □× □□┯ ┯ ┯ ┯ ┯ ┯│ │ │ │ │ │ │ │ │ │ │ ┕┄┄┄表示输出光功率(13～24dBm) │ │ │ │ ││ │ │ │ ││ │ │ │ ┕┄┄┄表示输出路数： 1表示一路输出 │ │ │ │ 2表示二路输出 │ │ │ ┕┄┄┄┄┄┄┄┄表示波长:1550nm │ │ ┕┄┄┄┄┄┄┄┄┄┄┄┄表示内置光纤放大器│ ┕┄┄┄┄┄┄┄┄┄┄┄┄┄产品代号，T 表示光发射机 ┕┄┄┄┄┄┄┄┄┄┄┄┄┄┄本公司光设备代号主要技术指标：项目参数 备 注激光波长 （nm）1550±10 激光器类型 DFB 光调制方式 外调制输出功率 （dBm） 13~24 单路输出，可选二路输出或多路输出 光调制深度 3%±0.25光反射损耗 （dB）≥60光 学 参 数光纤连接器 FC／APC 可选SC／APC工作带宽 （MHz） 45-862 输入电平（dB µV） 80±5 AGC 平坦度 （dB） ≤±0.75 45~862MHz 反射损耗 （dB） ＞16 45~750MHz射 频 参 数 输入阻抗 （Ω）75 传输频道 PAL-D/98chCNR （dB） ≥52 65Km 光纤，0dBm 接收CTB （dB） ≥65 CSO （dB） ≥65链 路 性 能SBS 抑制 （dBm）≥16.0 13、16、18可选网管接口 RJ45，RS232供电方式 （V） 90～265VAC可选-48VDC功耗 （W） ≤50工作温度 （℃） -20～85 全自动机箱温度控制工作相对温度20%～85%尺 寸 （mm）2U 483（W）x381（L）x88（H）一 般 性 能重量（Kg）8.0操作指南：一、前面板操作前面板指示说明1.激光器钥匙开关 OFF表示关，ON表示开2.LED状态指示⑴ Laser 表示激光器工作状态⑵ RF 表示射频输入状态⑶ Temp 表示工作温度⑷ Power 表示电源状态3.VFD 显示各种参数、提示告警4.SELECT 设定工作状态及参数5. 按钮 上、下选择按钮6. AGC 此灯亮表示当前处于AGC控制状态7.MGC 此灯亮表示当前处于MGC控制状态8.OMI 当设备处于MGC时，可调整OMI值，当设备处于AGC状态时，OMI值只能微调。
1550直调光发射机和外调光发射有什么区别
1550直调光发射机和外调光发射有什么区别一、关于直接调制对半导体激光器的直接调制是将预调制的（AM、FM、PCM)信号电流叠加到激光器的偏置电流上对激光器进行调制，由于它是要使光的强度发生变化，所以，也称之为强度调制。
对于数字传输，尽管速率很高，但只是有光信号或无光信号两种工作状态，在接收端也是只要能对这两种状态进行判定就行。
这种调制方式存在着几种缺点：1、在对LD(半导体激光器）进行直接调制时，当强度发生变化是，波长也发生了变化，即产生了光的频率调制（FM),这种现象称为附加频率调制（Chirping),它将使调制边带有进一步加大。
2、有调制产生的宽频谱信号，其相位因为光纤的色散特性而相互偏移，在接收端就会表现为复合二阶失真（CSO)。
3、直接光强度对激光器LD调制时其光输出与电流之间的线性关系是静态特性，在进行高频直接调制时会因内部电流与光相互作用而引起光频率的变化。
在这种情况下，也会产生较大的复合二阶失真（CSO)。
直接调制虽然简便且成本较低，但由于存在上述问题，人们也在研究别的调制方法。
这就是不在激光器内部进行调制，而是用外部调制器对激光器输出的光进行调制的光外调制器技术。
二、光外调制方式光外调制器技术是将激光器（LD)发射出的一定强度的光束，注入LiNbO3(铌酸锂）等晶体制成的外调制器上，即经处理的射频调制信号加到调制器的电极上，在电场作用下，对光束光强和相位进行调制，调制器的输出光强即为随调制信号而变化的光信号。
和直接调制不同的地方是调制信号加在调制器上，而不是加在光源上，光输出的光是直流光，而且光源可以是LD光源，也可以是固态激光器。
由于外调制器不存在光源的附加频率调制，所以可以有效克服组合二次失真（CSO).光的外调制方式，从原理上讲虽然有几种，但目前用于有线电视网中的外调制器，主要是应用电广效应的马赫——曾德效应（M--Z)干涉计型。
它的结构是以电光结晶为衬底，再在衬底面上以单模的光波导做成通路。
1550光设备的相关技术
2003-09
19
直调式发射机的啁啾效应
•
• •
激光器激励电流的变化会改变腔内温度的变化，温度 的变化影响到光的相位调制，光相位调制会展宽光的 频谱。 光频谱的展宽降低了光传输的非线性效应，提高了发 射机的ＳＢＳ阈值。 光频谱的展宽增加了光纤中的色散影响，降低了ＣＳ Ｏ指标，缩短了传输距离。（一般来说直调式１５５ ０光发射机传输距离不能超过２０Ｋm）
2003-09
10
1550光发射机
•预失真电路
外部调制器具有固有的非线性特色，因为它的传送 功能异常；如果 CATV 通道是 77 个，且每通道的 OMI 约为 3% ，总的 RMS OMI 约为 25% ，调制器 的非线性会有–43dBc CTB。当然这是不能接受的， 所以必须使用预失真技术将发射机的 CTB减少至 – 65dBc以下。
1550组网技术
无锡路通光电
城市HFC联网光纤拓扑结构
星形拓扑
2003-09
2
城市HFC联网光纤拓扑结构
• 环－星形两级拓扑
中心前端到分前端采用环形，分前端后采用星 形拓扑
分前端
中心机房
分前端
2003-09
3
1550外调式 光发射机
2003-09
4
光发射机
2003-09
5
概述
• 一种将电信号转换为光信号的设备。它由激光
2003-09
11
受激布里渊散射（SBS）
• 是一种当达到门限功率水平时，信号产
生向信号相反方向传播的受激发射的非 线性现象 当光源谱功率大时，SBS占主导地位 • 对系统的影响： 大于一定值时，引起强烈背向散射，叠 加强度噪声。
•
2003-09
1550nm外调制技术及超长距离解决方案
T 率超过某个阈值后，会在光纤中激发光声波，该光声波引起光纤折射率的变 A 化，从而使入射光波产生散射，大部分输入光功率被转换成后向的斯托克斯
C 光。
.51 ¾对系统指标的影响
W 产生散射光与入射光的拍频噪声（1/f），使频道低端CNR显著劣化。 W 同时，对CSO、CTB指标也严重劣化。
W
Page 18
W
Page 4
M 色散对CNR的影响 O 由于色散导致信号包络在时域的变形，会导致信号功率的下降和信号的CNR出现 .C 劣化，色散越大，CNR劣化也越大。
V CNR（dB） T 85 A 80
75
C 70 1 65 .5 60
55
50 45 0
W50
100
150
200
光纤长度（km）
WW光纤色散导致的CNR与光纤长度的关系
O 电信号ω
色散光纤系统
电信号H(ω)
.C 电信号ω
EDC H -1(ω)
色散光纤系统
电信号ω
V 由色散决定的传递函数为H(ω)，在输入端采用专利的电路技术对信号进行H T -1(ω)处理，以抵消或部分抵消色散对信号包络在时域的畸变。
CA 类似于预失真对非线性的处理。
.51 EDC的特点：
W 补偿量有限，目前只达30km，适应于不太长的光线链路(全频道<120km)；
W 4、强度—相位—强度的转换过程，主要造成信号的二阶失真
W
W
Page 6
OM ¾ 色散引起的二阶失真 .C 色散导致的组合二阶互调为： V CSO=20lg[2πDσsLfi]+10lgC2i T 式中C2i为落在频点fi上的二阶互调产物数，可由前面介绍的方法根据具
1550nm直调光发射机的实际应用测试分析
摘
要： 在 全 数 字 网络 条件 下 ， 利 用全光 网络进 行 Ｉ Ｐ Ｑ Ａ Ｍ插播成本较高， 而利 用射 频进 行 插播 之 后 ， 再
用１ ５ ５ ０直调 发射 机传 输 不失 为一种 较好 的 解 决方 案。针 对 直调 ｌ ５ ５ ０传 输 系统 ， 在 不 同距 离、 不 同激
《 中 国有 线 电视 １ ２ ０ １ ３ （ ０ ７ ）
ＣＨＩ ＮＡ ＤＩ ＧＩ Ｔ ＡＬ ＣＡ ＢＬ Ｅ Ｔ Ｖ
③
文章 编号 ： １ ０ ０ ７－ ７ ０ ２ ２ （ ２ ０ １ ３ ） ０ ７— ０ ８ １ ９— ０ ４
・ 技 术 交 流 ・
中图分类 号 ： Ｔ Ｎ ９ ４ ３ ． ６
பைடு நூலகம்
光器驱动 电平条件下进行 实际测试 ， 并得 出一些分析结论， 供 同行参考。
关键 词 ： １ ５ ５ ０直调发 射机 ； 插播 ； 激光 器驱 动 电平 ； 传 输距 离
Ｔｈｅ Ｐｒ ａ ｃ ｉｃ ｔ ａ ｌ Ａｐｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ Ｔｅ ｓ ｔ Ａｎａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｌ ５ ５ ０ ａ ｍ Ｄｉ ｒ ｅ ｃ ｔ ｌ ｙ Ｍｏ ｄｕ ｌ ａ ｔ ｉ ｏ ｎ Ｏｐｔ ｉ ｃ ａ ｌ Ｔｒ ａ ｎ ｓ ｍｉ ｔ ｔ ｅ ｒ
ｍｏ ｄ ｕ ｌ ａ ｔ ｅ ｄ ｔ ｒ ａ ｎ ｓ ｍｉ ｔ ｔ ｅ ｒ ｗｉ ｔ ｈ ｒ ａ ｄ ｉ ｏ￣ｅ ｑ ｕ ｅ ｎ ｃ ｙ ｉ ｎ ｔ ｅ ｒ ． ｃ ｕ ｔ ｉ ｓ ａ ｂ ｅ ｔ ｔ ｅ ｒ ｔ ｒ ａ ｎ ｓ ｆ ｅ ｒ ｓ ｏ ｌ ｕ ｔ ｉ ｏ ｎ ． Ｔ ｈ ｉ ｓ ａ ｒ ｔ ｉ ｃ ｌ ｅ ｉ Ｓ ｂ ａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ａ ｃ ．
四川九州电子 GFS1550F-B 1550nm光发送机 说明书
GFS1550F-B1550nm光发送机产品概述：GFS1550F-B系列调幅激光发送机采用业内先进的激光器和外调制器，匹配独特的电路设计，显示出与众不同的品质和高可靠性，极大地提高了有线电视网络的传输质量和覆盖范围。
性能特点:●采用外调制技术克服光纤色散影响，保证远距离传输的高性能。
●外调制器和激光器选用美国JDSU公司产品，保证了整机的高指标和高可靠性。
●激光器具有自动温度控制、自动功率控制和过热关断保护功能，保证光发送机光功率长期稳定输出。
●双口输出，可提供7dBm、9dBm、10dBm、11dBm输出光功率。
●外调制器偏值电压采用微处理器控制环，保证整机二阶CSO指标不会随着温度变化而劣化。
●独有的外调制器予失真校正电路，保证整机具有良好的三阶CTB指标。
●SBS门限13、16和18dBm三挡可调，满足系统使用的灵活性。
●宽范围AGC控制电路，保证整机在大的输入电平变化范围内指标稳定可靠。
●窄谱线宽，与EDFA光放大器级联，传输距离可达100km以上。
●供电采用交流220V和直流-48V两种方式，为用户系统应用提供灵活的选择。
●前端配置网管软件后，可通过机器的RJ45接口对机器进行网络管理。
技术规格:光学性能光波长1550±10nm光回波损耗≥45dB输出光功率7、9、10、11dBm 光谱宽度≤1MHz光接口FC/APC或SC/APC光链路性能带内平坦度±0.75dBC/N≥53dBC/CTB≥65dBC/CSO≥65dB射频性能频率范围47～862MHZ输入电平80dBuV射频输入阻抗75Ω反射损耗≥18dBAGC控制范围±10/±0.5dB通用性能供电电压AC220V/DC-48V功耗≤75W外型尺寸482×340×44mm工作温度0~+40℃工作湿度5~90%，不结露。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

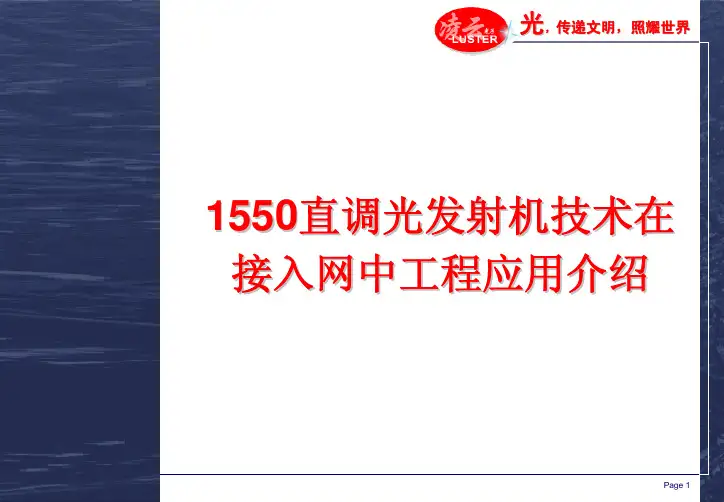

1550直调光发射机技术在

接入网中工程应用介绍
81310nm传输系统特性
1.单台1310nm光发射机成本低，但输出功率也低。
2. 1310nm组网方案简单灵活，可方便的实现网络的扩容。
3.单台1310nm光发射机所带用户少，每户所分带宽充裕，有利于开展
个性化服务，如VOD、Cablemodem业务。
4. 1310nm波长零色散传输特性，通过普通G.652光纤传输，色散其对
系统的CTB和CSO指标基本没有损伤。
5. 1310nm光射机发采用激光器直接调制方式。
1310nm传输系统概述
♦1310nm传输系统局限性
1.1310nm系统输出最大功率的局限性很大，最多20mW，约13dBm，工作在1290nm-
1310nm带宽范围内的掺镨光纤放大器（PDFA）至今技术还不成熟，商业化路途遥
远。
这样使1310nm系统在远距离传输上失去可能。
2.采用光电转换方式传输长距离，对网络系统指标C/N、CSO和CTB的损伤巨
大，一次光电转换，传输信号指标下降C/N:3dBm，CSO:4.5dBm，CTB:6dBm。
县-乡-村网建设而言，最多也只能允许一次光电转换。
实行两次光电转换,指标将无法满足要求。
3. 1310nm在G.652光纤中的传输损耗高达0.4dBm/km，光功率消耗严重，使单位
mW的光利用率大幅降低，网络造价提高。
1.最低损耗窗口，传输损耗小0.25dB/km
2.输出光功率大，最大＋23dBm(200mw)
3.对光放大，能实现光的中继，传输距离长，避免了光电转换
4.性能好，CTB、CSO指标高
5.成本低（单位mw价格低）
♦1550nm外调制光传输系统局限性
1. 1550nm外调制光发射机仍以国外进口为主，国产性能还很不可靠，
虽然进口产品的价格大幅下调，但是仍显得很高。
2.因为1550nm系统覆盖范围很大，所以一旦发射机或放大器产生故
障，将会导致大面积的信号中断。
增加了网络的风险性，但可以通过光路环网热备份进行缓解。
3. 1550nm波长在普通G.652光纤传输时，存在色散影响，特别是长距离
传输其对系统的CTB和CSO指标造成损伤。
4.采用1550nm系统进行全市大范围联网，所有用户共享下行带宽。
♦1550nm内调制光传输系统
LTRAN-1550-DTx系列直调光发射机产品是凌云公司委托美国
EMCORE公司OEM的高性能直调光发射机。
LTRAN-1550-DTx系列产品射频/光路设计中综合运用了前Ortel的专
利的预失真技术、低啁啾控制、噪声抑制电路技术。
1.专利的增强光谱整形技术
2.优化的预失真、放大和激光器集成设计
3.ITU波长
4.性能好，CTB、CSO指标高
5.成本低，结构简单，可靠性高
6.支持SNMP协议
1.适用于HFC/CATV和FTTP光节点分配网
2.无源光网络（PON）系统的有线电视覆盖网
3.替代1550nm外调制发射机
4.替代1310nm发射机
5.IP QAM和CableModem窄播插入系统
8 LTRAN-1550-DTx-20直调光发射机是一款高性能光发射机，满足20km的传输要求，具有高的SBS阈值，是FTTP/HFC网络应用的理想的发射机型。
8 LTRAN-1550-DTx-65 直调光发射机是专门为65km的光纤链路应用开发的一款光发射机。
以高SBS抑制技术为特点，具有极高的性价比，
是FTTP/HFC网络应用的理想的发射机型。
LTRAN-1550-DTx-10
参数
最小典型最大单位工作温度范围02550℃
波长（多选）1530-1560nm 光功率7--dBm
频率响应47
950
-870
2200
MHz （75Ω）
MHz （50Ω）
CNR48-dB
CSO---60dBc
CTB---65dBc
SBS阈值-17dBm
RF输入回波损耗16--dB
光回波损耗40--dB
注：以上噪声、失真表现是在NTSC制式79个频道（无QAM），-5dBm接收功率的条件下测得。
LTRAN-1550-DTx-20
最小典型最大单位参数
工作温度范围02550℃
波长（多选）1530-1560nm
光功率5--dBm
47870MHz 频率响应
CNR4748-dB
CSO---60dBc
CTB---65dBc
SBS阈值19-23dBm
RF输入回波损耗16--dB
光回波损耗40--dB
注：以上噪声、失真表现是在NTSC制式79个频道（无QAM），-5dBm接收功率的条件下测得。
LTRAN-1550-DTx-65
最小典型最大单位
参数
工作温度范围02550℃
波长（多选）15301560nm
光功率5dBm
47870MHz
频率响应
CNR52-dB
CSO-65dBc
CTB-65dBc
SBS阈值-17dBm
RF输入回波损耗16--dB
光回波损耗40--dB
注：以上噪声、失真表现是在NTSC制式79个频道（无QAM），-5dBm接收功率的条件下测得。
1.所辖张店、临淄、周村、淄川、博山、桓台
、高青分公司
2.电视用户40万户
3.2003年升级改造，网络带宽全部达到860 MHz
8淄博目前主要开展的业务
1.有线数字电视传输业务：向全市数字电视用户传输70
多套数字电视节目
2.互动电视点播业务（VOD）：包括电影，电视剧以及
综艺、体育、新闻类节目
3.数据广播—新视源资讯
4.数字广播业务：开通了44套立体声数字广播节目
5.“短信点播”业务
1.使用1550nm波长的全市大面积、大范围光纤联网
2.Overlay技术光直接插入光纤提高用户VOD点播成功率
3.使用EPON技术城域数据联网
4.多种接入网技术（LAN、EOC），使数据进入家庭，实
现HFC网络双向
5.符合国家标准的全设备网管平台
EDFA
1550nm Overlay 光发射机
1550nm 光发射机
EDFA
Overlay 复用器
光分路器
RF
光接收机
光缆
光缆
RF 插播节目或数据
8
淄博1550nm直调制系统应用结构图
8淄博VOD IP QAM系统应用结构图
8
淄博系统应用结构图
窄播信号
总前端—市中心机房
分前端
—县、市、区光分路器
VOD 片库
EPON OLT
EPON ONU 1550nm 外调制光发射机
1550nm 光纤放大器
1550nm 光纤放大器
CATV 广播信号
本地插播
1-4套TV 信号
1550nm Overlay 光发射机
550-750MHz 32CH 64QAM
IP 路由器
VOD 点播IP QAM
IP 路由器
IP 数据业务
总前端-市中心机房
分前端-县、市、区正向光接收机
节目类别
QAM 中心频点（MHz ）
无overlay 插入时MER 值（dB ）
overlay 插入时MER 值（dB ）
ｏｖｅｒｌａｙ插入前后MER 差值（dB ）
307
30.028.3 1.745130.327.3 2.767433.0
32.10.8
227
29.348229.1850
30.6
IP ＱＡＭ点播
节目
DVB 数字电视
广播
8
淄博1550nm直调制系统用户端测试数据
8淄博1550nm直调制系统网管图
1550nm直调制传输系统应用实例
8
1.EDFA光纤放大器OFA1550 ---200多台
2.1550nm直调光发射机---15台
3.光接收机TBF1000
4.符合国家标准的全设备网管平台
谢谢。
