串口设置详解
串口服务器的配置与连接调试

串口服务器的配置与连接调试串口服务器是一种用于将串口设备连接到网络的设备,它可以将串口设备的数据转换为网络数据并进行传输。
串口服务器的配置与连接调试是串口服务器使用过程中非常重要的一部分,下面将详细介绍串口服务器的配置与连接调试的步骤。
一、串口服务器的配置1.环境准备在进行串口服务器的配置之前,首先需要准备一些环境,包括一个串口服务器,电脑或者其他终端设备,以及一个串口设备。
确保串口服务器和终端设备都已经正确连接,并且串口设备正常工作。
2.IP地址设置首先需要通过串口服务器的管理界面或者配置工具来设置串口服务器的IP地址。
IP地址应该和局域网中的其他设备在同一个子网中,确保它们可以相互通信。
3.端口配置接下来需要配置串口服务器的端口参数,包括波特率、数据位、校验位、停止位等。
这些参数应该与串口设备的参数保持一致,确保数据可以正常传输。
4.协议设置在进行串口服务器的配置时,还需要设置相应的协议,包括TCP/IP 协议和串口协议。
TCP/IP协议用于将串口的数据转换为网络数据,并进行传输;串口协议用于定义串口设备的通信规则,如MODBUS协议、RS232协议等。
根据串口设备的需要选择合适的协议。
5.高级配置除了基本的配置外,还可以进行一些高级配置,如数据转换、数据过滤、数据存储等。
根据具体的需求进行相应的配置。
二、串口服务器的连接调试1.应用软件配置2.连接设备打开应用软件后,选择串口服务器的IP地址和端口号,点击连接按钮进行连接。
连接成功后,应用软件的界面将会显示相应的连接信息。
3.数据交互连接成功后,可以通过应用软件向串口设备发送数据,并接收串口设备返回的数据。
可以通过手动输入数据或者使用发送按钮来发送数据,并在应用软件的界面上查看接收到的数据。
4.调试分析通过数据交互可以了解串口设备的工作状态和数据传输情况。
根据收发数据的情况可以进行相应的调试和分析,找出问题所在并进行解决。
5.日志记录在进行数据交互的同时,可以将交互的数据记录到日志文件中,以便于后续的分析和排查问题。
串口的设置

3.同步和异步通信的机制和实现
一、串口的四种初始化:
方式0:移位寄存器
是将串行口作为同步寄存器使用,以RXD端作为数据的输入输出端,在TXD端输出移位脉冲,实际上就是把串行口变成并行口使用;在单片机系统中,如果并行口不够用,通过外接串入并出移位寄存器扩展输出口,通过外接并入串出移位寄存器扩展输入接口
发送端:
CPU将数据写入发送SBUF,就启动了发送过程
当一帧数据发送完毕,(发送SBUF移空),硬件电路自动发送中断标志T1置1,向CPU发送中断请求,请求CPU将下一个数据写入SBUF;
接收端:
按照设定的波特率,每来一个一位脉冲,就会将RXD引脚上的数据移入SBUF,
直到一帧数据接收完毕(接收SBUF满),硬件电路自动将RI标志置1,向CPU发中断请求,请求CPU及时取走刚刚收到的数据。
当定时器T1作为波特率发生器时,为避免通过程序反复装入初值所引起的误差,使波特率更加稳定,通常选用具有自动加载功能的定时器方式2
发送数据协议:
1.根据波特率,对T1定时器进行初始化
2.设置控制寄存器SCON,选择串口方式1
3.清除T1标志
4.将数据送入发送缓冲区SBUF。当SBUF中的数据发送完毕,硬件电路自动将T1标志置1.
使用串口的设置流程:
(1)根据使用的波特率,设置定时器T1(用到寄存器TL1、TH1、TMOD、TCON)
然后设置波特率控制位SMOD
(2)设置串口的工作方式、接收、发送使能、是否使用中断等(SCON设置)
(3)中断设置IE
初始化完毕,使用SBUF发送接受数据。
任务:1.了解,列举串口四种工作方式下的初始化
串口服务器配置手册

串口服务器配置手册一、概述串口服务器是一种将串行通信协议转换为网络协议的设备,它可以将串行数据转换为网络数据,使得远程设备可以通过网络进行通信和控制。
本配置手册将指导用户对串口服务器进行配置和操作。
二、设备连接1、将串口服务器通过网线连接到计算机,并确保电源已经打开。
2、在计算机上打开浏览器,输入串口服务器的IP(默认为192.168.1.100),进入登录界面。
三、登录界面1、在登录界面上输入用户名和密码(默认为admin),点击“登录”。
2、如果登录成功,将会进入设备配置界面。
四、设备配置1、在设备配置界面上,可以看到串口服务器的各种配置选项,包括网络设置、串口设置、数据传输等。
2、根据实际需要,对各项配置进行设置。
例如,如果需要远程控制设备,需要设置相应的串口参数和波特率等。
3、点击“保存”按钮,保存配置信息。
五、数据传输测试1、在设备配置完成后,需要进行数据传输测试,以确保设备正常工作。
2、在计算机上打开相应的串口软件(如PuTTY),设置相应的串口参数(如波特率、数据位、停止位等)。
3、在串口软件上发送数据,观察串口服务器是否能够正常接收并转换数据。
反之,也可以通过串口服务器发送数据,观察计算机是否能够正常接收并转换数据。
六、故障排除1、如果出现网络连接问题,可以检查网线是否连接正常,或者重新启动设备。
2、如果出现串口通信问题,可以检查串口参数是否设置正确,或者更换串口线缆或端口。
3、如果出现其他问题,可以查看设备手册或技术支持获取帮助。
一、引言随着互联网的快速发展,服务器已成为企业和组织的重要基础设施。
然而,服务器安全配置不当可能会导致数据泄露、业务中断和系统损坏等严重后果。
为了确保服务器安全,本文将介绍一份全面的服务器安全配置手册。
二、目录1、服务器硬件和软件选择2、网络拓扑和防火墙配置3、操作系统和应用程序安全配置4、密码管理和身份验证配置5、安全审计和日志配置6、备份和恢复策略7、结论三、服务器硬件和软件选择1、选择可靠的服务器硬件品牌,确保硬件的稳定性和安全性。
串口设置的一般步骤

串口设置的一般步骤一、串口简介串口是计算机用于数据传输的一种通信接口,它是一种用于在计算机和外部设备之间传输数据的标准接口。
串口有多种类型,常见的有RS-232、RS-485等。
二、串口设置的目的在计算机与外部设备之间进行数据传输时,需要进行串口设置,以确保数据能够正确地传输和接收。
串口设置的目的是配置串口的通信参数,如波特率、数据位、停止位、校验位等,以适应不同设备的通信需求。
三、串口设置的步骤1. 确定串口号:在进行串口设置之前,首先需要确定要设置的串口号。
在Windows系统中,可以通过设备管理器查看已连接的串口设备,确定要设置的串口号。
2. 打开串口:使用编程语言或串口调试工具打开串口。
在编程中,可以使用相关的API函数打开串口;在串口调试工具中,可以通过选择串口号和设置通信参数来打开串口。
3. 配置串口参数:根据外部设备的通信要求,配置串口的通信参数。
常见的串口参数包括波特率、数据位、停止位、校验位等。
4. 发送数据:在进行串口设置之后,可以通过编程或串口调试工具向外部设备发送数据。
根据外部设备的通信协议,将需要发送的数据按照一定的格式发送出去。
5. 接收数据:外部设备接收到数据后,会通过串口将数据发送给计算机。
在编程中,可以通过相关的API函数来接收串口数据;在串口调试工具中,可以实时显示串口接收到的数据。
6. 关闭串口:当数据传输完成后,需要关闭串口,释放资源。
在编程中,可以使用相关的API函数关闭串口;在串口调试工具中,可以通过关闭串口按钮来关闭串口。
四、常见问题与解决方案1. 串口无法打开:可能是串口被其他程序占用,需要关闭占用串口的程序;或者是串口驱动未正确安装,需要重新安装串口驱动。
2. 数据发送失败:可能是串口参数配置错误,需要根据外部设备的通信要求重新配置串口参数;或者是发送的数据格式不正确,需要按照外部设备的通信协议发送数据。
3. 数据接收异常:可能是串口参数配置错误,需要根据外部设备的通信要求重新配置串口参数;或者是接收的数据格式不正确,需要按照外部设备的通信协议解析数据。
串口通信的配置方法

串口通信的配置方法串口通信是指通过串口来进行通信的一种方式。
在计算机中,串口是指通过一组用于数据传输的引脚来进行通讯的接口。
而串口通信就是通过这个接口来进行数据传输的方式。
串口通信有很多的应用场景,比如数据采集设备、数码相机、手持设备、工业自动化设备等等。
要想进行串口通信,就需要对串口进行配置。
下面就来介绍一下串口通信的配置方法。
1. 确认串口的端口号在计算机中,每个串口都会被分配一个端口号,以便系统能够识别和控制每个串口的工作状态。
一般情况下,我们需要在设备管理器中查看串口的端口号。
打开设备管理器以后,我们可以看到电脑中所有的硬件设备的列表。
在这个列表中,我们可以找到“端口”这一项,点击展开后就可以看到所有的串口。
在这个列表中,可以查看每个串口的端口号,并确定需要使用的串口。
2. 配置串口参数串口通信需要配置一些参数,以便计算机能够正确地进行数据传输。
这些参数包括波特率、数据位、停止位和校验位。
波特率指的是每秒钟传输的数据位数。
数据位指的是在每个字节中传输的数据位数。
停止位指的是每个传输字节后需要多少个停止位。
校验位指的是用于检测数据是否正确的一位。
在进行串口通信前,我们需要确定这些参数的数值,并在计算机中进行配置。
3. 使用串口调试工具测试通讯在进行串口通信时,我们需要一些工具来检测通讯是否正常。
一种常用的工具就是串口调试工具。
这个工具可以用来发送和接收数据,以便测试串口的通讯状态。
使用串口调试工具时,需要先选择要使用的串口,并配置好相应的参数。
然后,就可以发送数据并接收返回数据,以检测通讯是否正常。
如果出现了异常,需要根据具体的情况来调整参数或检查硬件设备。
4. 编写串口通信程序最后一步就是编写串口通信程序了。
在编写程序时,需要使用相应的编程语言,并进行串口的初始化和参数设置。
然后,就可以进行数据的发送和接收了。
在进行串口通信程序开发时,需要注意以下问题:1. 数据传输的格式和协议:不同的设备可能使用不同的数据格式和协议,需要在程序中进行相应的设置。

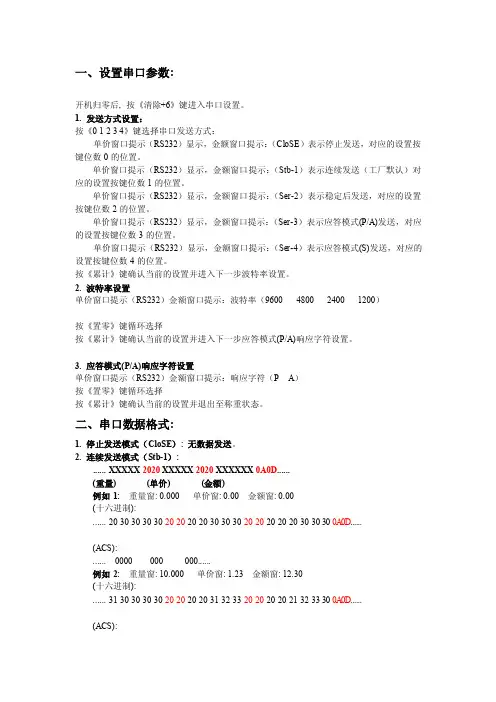

最新KF-516系列计价秤串口数据设置说明
