12V 30A 7812扩流稳压电源
LM7812详细中文资料
LM7812中文资料目录1.lm7812介绍2.实际应用3.引脚序号、引脚功能4.lm7812应用电路5.7812电参数三端稳压集成电路lm7812。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
1.lm7812介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7812IC内部电路图.的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
最简单扩流电路

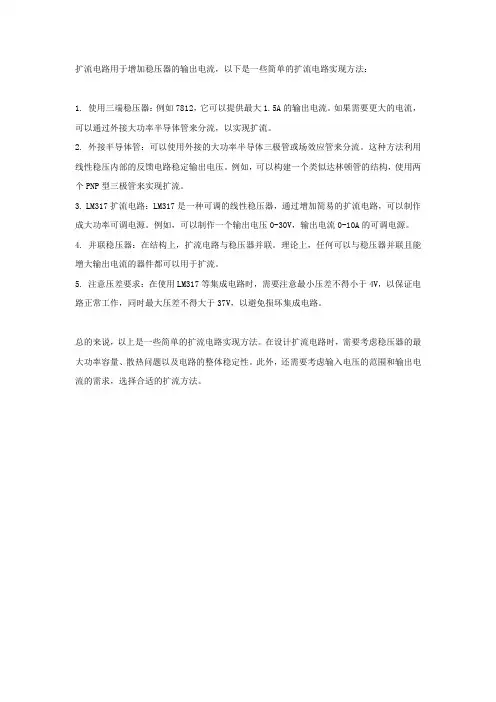

扩流电路用于增加稳压器的输出电流，以下是一些简单的扩流电路实现方法：
1. 使用三端稳压器：例如7812，它可以提供最大1.5A的输出电流。
如果需要更大的电流，可以通过外接大功率半导体管来分流，以实现扩流。
2. 外接半导体管：可以使用外接的大功率半导体三极管或场效应管来分流。
这种方法利用线性稳压内部的反馈电路稳定输出电压。
例如，可以构建一个类似达林顿管的结构，使用两个PNP型三极管来实现扩流。
3. LM317扩流电路：LM317是一种可调的线性稳压器，通过增加简易的扩流电路，可以制作成大功率可调电源。
例如，可以制作一个输出电压0-30V，输出电流0-10A的可调电源。
4. 并联稳压器：在结构上，扩流电路与稳压器并联。
理论上，任何可以与稳压器并联且能增大输出电流的器件都可以用于扩流。
5. 注意压差要求：在使用LM317等集成电路时，需要注意最小压差不得小于4V，以保证电路正常工作，同时最大压差不得大于37V，以避免损坏集成电路。
总的来说，以上是一些简单的扩流电路实现方法。
在设计扩流电路时，需要考虑稳压器的最大功率容量、散热问题以及电路的整体稳定性。
此外，还需要考虑输入电压的范围和输出电流的需求，选择合适的扩流方法。
12V直流稳压电源设计
12V直流稳压电源设计一、设计要求：1.输出电压：12V（直流）2.输出电流：可调整范围为0-2A3.稳压精度：小于2%4.输入电压范围：220VAC5.效率：大于80%二、设计思路：为了满足上述设计要求，可以采用变压器、整流滤波、稳压电路等组成的基本电源设计结构。
1.变压器：根据输入电压要求为220VAC，通过变压器降压为12VAC，变压器的绕组比例为220/12=18.3:12.整流滤波：将变压器输出的12VAC信号通过桥式整流电路进行整流，然后经过滤波电路，将波形平滑为直流信号。
3.稳压电路：为了实现稳压功能，可以选择使用LM7805稳压芯片。
4.输出电流调节：在稳压电路之后，可以连接电流限制电路，以便根据需要调整输出电流。
5.效率提高：为了提高效率，可以使用MOS管进行电流调节，并配备恰当的负载驱动电路。
三、具体设计步骤：1.计算变压器比例：根据输入电压为220VAC，输出电压为12VAC，通过变压器降压的比例为220/12=18.3:1、因此，可以选择变压器的绕组比例为18.3:12.整流电路设计：将变压器输出的12VAC信号通过桥式整流电路进行整流。
桥式整流电路一般采用四个二极管组成，可以将交流信号转换为单向的脉动直流信号。
整流后的电压峰值为12VAC*1.414=16.97V。
3.滤波电路设计：通过添加电容器，将整流后的脉动直流信号进行平滑处理，得到更接近直流信号。
根据输出电流的需求，选择合适的电容器容值，一般可以选择1000uF的电容器。
4.稳压电路设计：连接稳压芯片LM7805，将整流滤波后的信号稳定在12V。
为了提高稳压精度，可以在输入端添加滤波电容器和稳压电容器。
5.电流限制电路设计：根据需要调整输出电流，可以选择合适的限流电阻。
6.提高效率：通过使用MOS管进行电流调节，并配备恰当的负载驱动电路，可以提高效率。
四、安全考虑：1.输入电压：在设计电路时，应确保输入电路采用适当的隔离方式，以确保操作的安全性。
三端稳压器(7812,7085等)并联扩流电路
三端稳压器(7812,7085等)并联扩流电路三端稳压器(7812,7085等)并联扩流电路用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。
为提供大输出电流，稳压器通常使用并联的功率晶体管。
这些功率晶体管的工作点（operating point ）很难设计。
因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。
本设计实例是一个可提供大输出电流的简单稳压器。
基本的构想是并联多个三端稳压器。
每只78xx系列稳压器能提供1A电流，并且有5 、6 、8 、9 、12 、15 、18和24V多种电压版本。
本文以7812为例.图1显示两只并联的7812 。
图1 :两只7812并联，将输出电流加倍至2A 。
图2 :用20只7812将图1中电路的输出能力提升至20A 。
两只7812独立工作，每只提供最大1A电流。
D1和D2完成两只稳压器的隔离。
输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。
在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。
若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。
C 、C1和C2为滤波电容。
图2显示了一个使用20只7812 ，可提供20A电流的稳压器。
所有的二极管均为1N4007 。
C=47000 μ F ，所有带编号的电容均为4700 μ F 。
7812均固定到一个散热片上，并用一个小风扇降温。
采用这种设计概念，可以将电路的输出电流扩充至数百安培。
（1）概述PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。
PC电源是一种开关电源,采用了PWM方式的开关变换技术,从电网获取的能量要经过整流、滤波、斩波、降压、再整流、滤波等转换过程,并采用负反馈技术使得输出电压保持稳定。
三端稳压器(78××系列)并联扩流电路
三端稳压器(78××系列)并联扩流电路
江苏省泗阳县李口中学沈正中
用78××系列三端稳压器（以7812为例），设计最大输出电流为1A的稳压器很简单，如图1所示。
当输出电流大于1A时，通常要
并联晶体管，而且晶体管的集电极和
发射极需要必不可少的电阻来设计直
流工作点，电路较为复杂，且晶体管
和电阻都要消耗很大功率，因此晶体管还要加散热板。
而用采用并联多个三端稳压器的方法，可提供大电流输出，且电路简单。
图2为两
只7812并联，
可将输出电流
提升至2A 。
图3为10
只7812，将图
1电路中的输
出电流能力提
升至10A 。
图2两只7812独立工作，每只提供最大电流为1A。
D1和D2完成两只稳压器的隔离。
输出电压为稳压器的标称输出电压减去二极管压降：V OUT＝V REG－V D。
在COM端接地(0V)情况下，稳压器的输出电压为V OUT。
若要将图2中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。
C、C1和C2为滤波电容。
图3是一个使用10只7812，可提供的最大电流为10A的稳压器。
以上所有二极管均为1N4007。
电解电容C、C1和C2均为47000 μ F。
7812均固定同一个散热板上，必要时可用一个小风扇降温。
采用这种方法设计的稳压器，可以将电路的输出电流扩至数百安培都可以。
三端稳压器并联增大输出电流电路图
三端稳压器并联增大输出电流电路图三端稳压器可以用两个或多个并联来增大输出电流，但并不是把它们并联起来就处理疑问，它们还存在一个称为环流的疑问，也便是三端稳压器之间在出产进程中有纤细区别．政策参数也就有容许计划内过错等：当它们并联时就会发作环流，处理这个疑问的办法是在每个输出端串一个0.5R(功率依据具体电路央求而定)的均流电阻往后再并联，总输出接一轻负载100k分配的电阻就能处理疑问。
经实验，底子抵达抱负作用，电路如图1一;54所示。
电子喜爱者往常最常用的三端集成稳压器是78系列和LM317T．其间78系列是固定输出三端集成稳压器，即它们的输出电压是固定的。
LM317T是三端可调电压输出稳压器，其输出电压可在1．25、37v之直接连可调。
78系列三端集成稳压据有9个种类．别离为：7805、7806、7808、78D、7810、7812、7815、7818、7824c78后边的数字标明该稳压器输出的电压数值。
如7806输出电压为6v，7812输出电压为12v等。
78系列三瑞集成稳压器外形和典型运用电路如图1一;55所示。
⑦脚为电压输入瑞，②脚为公共地端，③脚为电压输出端。
集成稳压器正常作业时，在②脚应输出与其稳压值一样的电压，供应负载运用。
78系列集成稳压器各管脚之间的阻值随出产厂家纷歧样、稳压值纷歧样和批号纷歧样均有较大区别，所以单靠通常万用表来查验管脚电阻是不能精确区别其好坏的。
假定是同一厂家、同一稳压值、同一批号的商品，各管脚间的具体电阻值可做为比照规范。
首要测出好的稳压器的各管脚间阻值，将其与待测稳压器的管脚阻值比照，若收支较大，则阐明待测稳压器有疑问。
实习上，比照简略牢靠的办法是加电查验，如图1一;56所示。
在78系列稳压器①、⑦脚加上直流电压Vi，必定要留神极性，Vi应比稳压器的稳压值起码高2v、但最高不要逾越35v。
将万用表调至直流电压挡，丈量③脚与②脚之间的电压，若数值与稳压值一样，则证实此稳压器是好的。
7812输入电压最高值
整流桥的输出端可直接用三端稳压集成电路。
三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。
7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。
输出电流有0.1A、0.5A和1.5A。
以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。
最后两位数表示输出电压值。
三端集成稳压器的输出电流有大、中、小之分，并分别有不同符号表示。
输出为小电流，代号“L”。
例如，78L××，最大输出电流为0.1A。
输出为中电流，代号“M”。
例如，78M××，最大输出电流为0.5A。
输出为大电流，代号“S”。
例如，78S××，最大输出电流为2A。
例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。
W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示.7812主要参数有：输出直流电压U0＝＋12V，输出电流L:0.1A，M:0.5A，电压调整率10mV/V，输出电阻R0＝0.15Ω，输入电压UI的范围15～17V 。
因为一般UI要比U0大3～5V ，才能保证集成稳压器工作在线性区。
7812最高输入电压是35V，但它的最佳工作电压是15V~17V，特别在负载电流较大的情况下。
因为这是一款线性稳压器，如果输入输出电压差和输出电流同时都较大，会引起自身功耗过大而严重发热。
78系列的线性稳压器里只有7824的最高输入电压可以达到40V，其他的（包括7805、7806、7808、7809、7812、7815、7818）都是35V。
三端稳压器7812引脚图及外形图请问7812的输入输出端连接电容的目的是什么？1.滤波，虑除交流噪声是输出电流更平稳；2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
7812和7912
W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示.7812主要参数有：输出直流电压 U0＝＋12V，输出电流 L:0.1A，M:0.5A，电压调整率 10mV/V，输出电阻 R0＝0.15Ω，输入电压UI的范围15～17V 。
因为一般UI 要比 U大3～5V ，才能保证集成稳压器工作在线性区。
图1 三端稳压器7812引脚图及外形图图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。
其中整流部分采用了由四个二极管组成的桥式整流器成品(也叫整流堆,型号为2W06),当然也可以自已用四个速流二极管(如,IN4001)组成。
滤波电容C1、C2一般选取几百～几千微法。
当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3（数值为0.33μF ），以抵消线路的电感效应，防止产生自激振荡。
输出端电容C4(0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应。
由7812构成的串联型稳压电源负12V,1A三端稳压器LM7912中文资料(引脚图,电气特性参数,应用电路)LM7912引脚图及外形图:图1 LM7912外形引脚排列图管脚图LM7912内部电路图:图2 79XX内部电路图LM7912电气特性参数:Electrical Characteristics 电气特性(MC7912)三端稳压集成电路极限参数：图3 输出电压图4 负载调节率曲线图图5 电压差曲线图图6 静态电流曲线图图7 短路电流曲线图LM7912应用电路:图8 LM7912典型应用电路图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图12正负12V稳压电源_电路图7812/7912正负12V稳压电源_电路图7812和7912三端稳压器是电子设备中常用的线性稳压集成电路，最大输出电流1.5A （需加散热器）。
下面是用这两种稳压IC制作的正负稳压电源典型电路，供大家参考。
初学者特别应注意7812正电源稳压IC与7912负电源稳压IC的引脚功能是不一样的，有关详细说明见：三端稳压器7912引脚功能,电路接法7812/7912正负12V稳压电源从电路中可以看到，7812/7912的输入输出端都接有电容，而且是一大一小，大容量电容是低频滤波作用，小容量电容是高频滤波用。
7812稳压块能对多大范围内的电压稳压-7812参数特性及稳压电源电路
7812稳压块能对多大范围内的电压稳压?7812参数特性及稳压电源电路7812稳压块能对多大范围内的电压稳压这种电路最小压差是2.5伏，所以也就是最高允许电压与最小压差的下的输入电压。
32-14.5V.如果加足够的散热片，能输出1.5A左右的电流。
否则过热会自动关闭，不会烧毁。
多数厂商如ON、TOSHIBA、UTC、NS、KEC、FS、PANASONIC的产品最大输出电流是1A；少数厂商如ST、LINEAR、TI 的产品是1.5A；还有个别厂商的产品最大输出电流只有100mA（例如HI-SINCERITY）。
但是除了最大输出电流的限制以外，还有耗散功率的限制，也就是说输出电流和输入-输出电压差的乘积也不能超出规定值，当输入-输出电压差较大的情况下尤其要注意功耗问题。
功耗这个参数和封装外形、环境温度、使用中的散热设计等因素都有关联。
过热保护功能有时并不能确保器件安全，所以厂家在数据手册中都会给出最大允许耗散功率和环境温度的关系。
7812主要参数输出直流电压U0＝＋12V，输出电流L:0.1A，M:0.5A，电压调整率10mV/V，输出电阻R0＝0.15，输入电压UI的范围15～17V 。
因为一般UI要比U0大3～5V ，才能保证集成稳压器工作在线性区。
7812用途与特点主要用途：适用于各种电源稳压电路。
主要特点：输出稳定性好、使用方便、输出过流、过热自动保护。
7812内部电路图7812极限值7812电特性（V除非特别说明：I=19V，IO=0.5A，C1=0.33F，C0=0.1F，0℃＜Tj＜℃125）7812构成的串联型稳压电源电路图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。
其中整流部分采用了由四个二极管组成的桥式整流器成品（也叫整流堆，型号为2W06），当然也可以自已用四个速流二极管（如，IN4001）组成。
滤波电容C1、C2一般选取几百～几千微法。
当稳压器距离整流滤波电路比较远时，在输。
12V 30A 7812扩流稳压电源
12V 30A 7812扩流稳压电源-大电流电源这个电路使用变压器，整流二极管必须是非常高的峰值正向电流，典型100A以上。
7812芯片将只通过1安培或更少电流，其余通过外接的晶体管流过。
由于电路设计处理高达30安培负载能力，那么6个TIP2955并联可以满足这一需求。
每个功率晶体管功耗是总负荷的六分之一，但必须充足的散热能力需要。
最大负载电流会产生最大的功耗，因此非常大的散热器是必需的。
的。
lm317扩流电路图-30V 5A稳压电源电路图-LM317三极管这是LM317与三极管2SA1186构成的扩流稳压电源，输出电压2-30V连续可调，负载电流可达5A，如果再多并联几只2SA1186，输出电流可达更高，前提是必需有足够大的散热片或风扇。
R21是NTC热敏电阻，阻值18K。
M1 风扇电机RLY1 12V继电器电流10A有兴趣的朋友分析一下这个电路图的工作原理点击图片查看大图纸μA723集成电路扩流稳压电源-0.7-30V 10A大电流-2A-整流稳压专用集成电路–μA723 参数下图是μA723的方块图，整个IC的组成包括：(A)参考电压输出，第六脚输出7.15V。
(B)由运算放大器组成的误差放大器。
(C) Q14，Q15组成的串联达林顿晶体管。
(D)用作限流的Q16晶体管。
(E)输入电压范围： 9.5V ~ 40V。
(F)输出电压范围： 2V ~ 37V。
(G)参考电压输出：7.15V。
(H)最大输出电流：150 mA。
(I)输出电阻：0.1W。
(J)温度系数：0.003%/oC。
(K) %V.R. = 0.03% (50mA)。
图1图2 uA723内部框图图3过三极管扩流的稳压电源图3是它的整流部分经过数只三极管扩流的稳压电源图5是它的整流部分图50.7 ~ 6V或3 ~ 30V用多只7812系列三端稳压器扩流的方法-用多只7812系列三端稳压器扩流的方法输出大电流的稳压器设计是一个重要而困难的任务。
利用7812、7912设计一个输出±12V、1A的直流稳压电源资料
谢谢观赏
WPS Office
Make Presentation much more fun
@WPS官方微博
@kingsoftwps
三、仿真结果与数据计算
（一）、设计
原理图
三、仿真结果与数据计算
（二）、数据设计与参数分析
• 1、变压比的的确定 稳压器上的压降为3~5V,即 3V Ui Uo 5V • 由 Uo 12V ， 得 15V Ui 17V • 取 Ui 15 .23V 时，变压器副边电压 U 2 Ui / 0.9 16.92V • 则变压器变压比为 • n=220:16.92≈13:1 • 2、二极管参数的选取 • URM=√2U2=23.93V • 则选用二极管1B4B42，其峰值与数据计算
（二）、数据设计与参数分析
• 4、为了防止自激振荡，在稳压器输入端一般要接一个0.1~0.33uF的 电容，则取C2=C5=0.33uF • 5、为了消除高频噪声和改善输出的瞬时特性，即在负载电流变化时 不致引起Uo有较大的波动，输出端要接一个1uF以上的电容Co，则 • C3=C6=1uF • 6、输出±12V、1A的直流稳压电源，则在稳压器后面串上 • R1=R2=12Ω，得到设计题目所要求
三、仿真结果与数据计算
（二）、数据设计与参数分析
• • • • • • • • •
3、滤波电容的计算 =זּRLC=5T/2=0.05s 由测量计算，得到 RL=14.1Ω 从而滤波电解电容 C=3.5mF 考虑到电网电压的波动10%，则电容器承受的最高电压为 UCM=URM×1.1=26.32V 选用标称值为3.6mF/50V的电解电容器
三、仿真结果与数据计算
（三）、仿真结果
三、仿真结果与数据计算
7812中文资料
7812中文资料三端稳压集成电路使用时要求输入电压比输出电压值至少大 2V 以上，即丨U1 | - | U2 | >=2V,但也不宜过大。
另外还有自地端流过的静态电流IQ=8mA 。
W7812为三端固定正12V 输入的集成稳压器,7812引脚图如下图所示•7812主要参数有：输出直流电压 U0 = + 12V ,输出电流 L:, M:，电压调整率 10mV/V ，输 出电阻 R0= Q,输入电压UI 的范围15〜17V 。
因为一般UI 要比U0大3〜5V ，才能保证 集成稳压器工作在线性区。
图1三端稳压器7812引脚图及外形图图2是用三端式稳压器 W7812构成的单电源电压输出串联型稳压电源的实验电路图。
其中整流部分采用了由四个二极管组成的桥式整流器成品（也叫整流堆，型号为2W06）,当然也可以自已用四个速流二极管（如,IN4001）组成。
滤波电容 C1、C2一般选取几百〜几千微法。
当 稳压器距离整流滤波电路比较远时，在输入端必须接入电容器 C3（数值为 卩F ），以抵消线路的电感效应，防止产生自激振荡。
输出端电容 C4^ F 用以滤除输出端的高频信号，改善电路的暂态响应。
由7812构成的串联型稳压电源 Electrical Characteristics电气特性（MC7812）（LM7812）（参照测试电路 ，0 ° < TJ < 125 C,Parameter 参数Sym bol 符号Conditions 条件MC7812 LM7812单 位最小 典型 最大Output Voltage 输出电 压VOTJ =+25C12Vw IO w PC X 15W VI =1221 O 匸W78X X 1 2 3请问7812的输入输出端连接电容的目的是什么1•滤波，虑除交流噪声是输出电流更平稳；2•提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
推荐-LM7812详细中文资料
LM7812中文资料目录1.lm7812介绍2.实际应用3.引脚序号、引脚功能4.lm7812应用电路5.7812电参数三端稳压集成电路lm7812。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
1.lm7812介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7812IC内部电路图.的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
利用CW7812设计恒流源
直流稳压电源课程设计报告1 绪言随着半导体工艺的发展，稳压电路也制成了集成器件。
由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。
集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。
对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。
而在这种类型的器件中，又以三端式稳压器应用最为广泛。
2设计任务及要求用7812设计一个输出0.5A的恒流源；要求：1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形；2）输入工频220V交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的输出最大电压；5）求电路中固定电阻阻值。
3 总体设计思路小功率稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图1所示。
图1稳压电源的组成框图及整流与稳压过程在本次课程设计中我采用桥式整流、电容滤波电路，集成稳压器选用CW7812，电源变压器选用16Ｖ／30Ｗ。
由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。
因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，能使输出直流电压不受影响，而维持稳定的输出。
稳压电路一般采用集成稳压器和一些外围元件所组成。
采用集成稳压器设计的稳压电源具有性能稳定、结构简单等优点。
集成稳压器的类型很多，在小功率稳压电源中，普遍使用的是三端稳压器。
按输出电压类型可分为固定式和可调式，此外又可分为正电压输出或负电压输出两种类型。
本课程设计中采用三端固定稳压器CW7812。
CW7812输出电压+12V，输出电流1A,最大输入电压35V4器件参数选择（1确定稳压电路最大输入直流电压。
确定稳压电路的最低输入整流电压，+≈max min [o i U U ()]min o I U U -/0.9，CW7812的输入电压与输出电压差的最小值()V U U o I 3min =-，计算得min i U ≥16.67V ，这里取17v 。
LM7812详细中文资料
5.7812 电参数
参数
符号
测试条件
最小
典型
最大
单
值
值
值
位
输出电压
Vo
Tj=25℃
4.8
5.0
5.2
V
5.0mA<1o<1.0A,Po<1
为输出电压可在一定范围内调节的应用电路。由于 R1、RP 电阻网络的 作用，使得输出电压被提高，提高的幅度取决于 RP 与 R1 的比值。调节电 位器 RP，即 可一定范围内调节输出电压。当 RP=0 时，输出电压 Uo 等于 lm78XX 稳压器输出电压；当 RP 逐步增大时，Uo 也随之逐步提高。
5W Vi=7.5v to 20v
4.75
5.00
5.25
V
线性调整率
△Vo
Tj=25℃,Vi=7.5V to 25V
4.0
100
mV
Tj=25℃,Vi=8V to 12V
1.6
50
mV
负载调整率
△Vo
Tj=25℃,lo=5.0mA to 1.5A
9
100
mV
Tj=25℃,lo=250mA to 750mA
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。这样 标注便于记忆。引脚①为最高电位，③脚为最低电位，②脚居中。从图中 可以看出，不论正压还是负压，②脚均为输出端。对于 lm78**正压系列， 输入是最高电位，自然是①脚，地端为最低电位，即③脚，如附图所示。 对与 lm79**负压系列，输入为最低电位，自然是③脚，而地端为最高电位， 即①脚，如附图所示。
12V30A7812扩流稳压电源
12V 30A 7812扩流稳压电源-大电流电源这个电路使用变压器，整流二极管必须是非常高的峰值正向电流，典型100A以上。
7812芯片将只通过1安培或更少电流，其余通过外接的晶体管流过。
由于电路设计处理高达30安培负载能力，那么6个TIP2955并联可以满足这一需求。
每个功率晶体管功耗是总负荷的六分之一，但必须充足的散热能力需要。
最大负载电流会产生最大的功耗，因此非常大的散热器是必需的。
的。
lm317扩流电路图-30V 5A稳压电源电路图-LM317三极管这是LM317与三极管2SA1186构成的扩流稳压电源，输出电压2-30V连续可调，负载电流可达5A，如果再多并联几只2SA1186，输出电流可达更高，前提是必需有足够大的散热片或风扇。
R21是NTC热敏电阻，阻值18K。
M1 风扇电机RLY1 12V继电器电流10A有兴趣的朋友分析一下这个电路图的工作原理点击图片查看大图纸μA723集成电路扩流稳压电源-0.7-30V 10A大电流-2A-整流稳压专用集成电路–μA723 参数下图是μA723的方块图，整个IC的组成包括：(A)参考电压输出，第六脚输出7.15V。
(B)由运算放大器组成的误差放大器。
(C) Q14，Q15组成的串联达林顿晶体管。
(D)用作限流的Q16晶体管。
(E)输入电压范围： 9.5V ~ 40V。
(F)输出电压范围： 2V ~ 37V。
(G)参考电压输出：7.15V。
(H)最大输出电流：150 mA。
(I)输出电阻：0.1W。
(J)温度系数：0.003%/oC。
(K) %V.R. = 0.03% (50mA)。
图1 引脚图图2 uA723内部框图图3图4图4是2--30V 2A经过三极管扩流的稳压电源图3是它的整流部分图6是0.7--30V 10A经过数只三极管扩流的稳压电源图5是它的整流部分图5S2a 是选择输出开关 0.7 ~ 6V或3 ~ 30V用多只7812系列三端稳压器扩流的方法-用多只7812系列三端稳压器扩流的方法输出大电流的稳压器设计是一个重要而困难的任务。
自制连续可调稳压电源(扩流)
本人爱好电子制作和小电器维修，身边一直缺少一个稍微精准一些的可调稳压电源，购买的话又嫌太贵，主要是兜里银子少啊
通过上网查阅资料，利用手头的元器件（大部分的拆机件）自己制作了一个。
制作过程如下。
一台旧的学生电源，
保留上图中的过流保护电路，将下图中的整流电路拆除
自制整流调压板，
板子和散热片来源于拆的微机ATX电源，要带着整流部分
电路参考以下两张图片
扩流采用下图中的方框内的电路，没找到3DD15，用的是报废功放机里的C5198，功率应该比3DD15还要大
看着有点乱
将多圈可调电位器正对前面板上的小孔，粘接在前面板内侧
说明一下，手头没有那种大个儿的多圈可调电位器，暂时用这种小型的代替，等买来后再换下来。
开孔利器-----可充电手电钻
在前面板开孔安装三线数字电压表，当时忘拍照了。
通电试机。
最低输出电压
最高输出电压
感觉遗憾的是只能用小改锥调节，不是很方便。
随后又在前面板内侧安装了一个彩电上拆来的红外接收头和一个红光LED，
知道是干什么用的吗？？？遥控调压吗？？
不是！！！
是用于各种红外遥控器的简单测试，遥控器正常发射红外线的话，LED发光指示。
用起来非常方便的，这种电路简单有效，网上很多，不在发图。
整体外观。
小结：
此自制电源，保留了原学生电源的2---16v的交流输出（2v一档）；直流稳压输出电压在1.2v---24.8v 之间能连续可调，带输出电压显示；原学生电源的过流保护依然有效（尽管只有3A，一般应用足矣）；增加了红外遥控器检测功能.
总体来说，实用性还是很强的！！（自我感觉良好）！！。
7812中文资料
7812
出电流
出电阻
因为一般
器工作在线性区。
1.滤波，虑除交流噪声是输出电流更平稳；
2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
不连有什么坏处？
与前面说的情况正相反。
还有就是我用220V-12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？
7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1.5A电流，而且必须加散热片。
问题补充：像我这样的输入输出需要并多大的电容啊？
这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u 电解和一只0.1u电容，这只0.1u小电容对减小电源高频内阻非常有效！。
