三相异步电动机的使用与维护资料讲解
三相异步电动机的使用
三相异步电动机的使用三相异步电动机的工作原理是基于电磁感应的原理。
当电动机的定子绕组通电时，会产生一个旋转的磁场。
这个磁场与转子的磁场相互作用，使得转子开始转动。
由于转子的转速略低于磁场的旋转速度，所以称之为“异步”电动机。
1.结构简单，体积小，重量轻，功率密度大。
这使得三相异步电动机在各种工业应用中非常受欢迎，可以方便地安装在各种设备中。
2.转速范围广，可满足不同应用要求。
根据不同的工况要求，可以选择合适转速的电动机，从而提高工作效率。
3.起动和制动稳定可靠。
三相异步电动机运行时具有较大的惯性，起动时扭矩平稳，不会引起机械振动。
4.维护简单。
三相异步电动机无需额外的润滑和冷却系统，只需定期检查电机的绝缘和轴承情况，以确保其正常工作。
1.工业制造：三相异步电动机广泛应用于各种工业制造设备，如泵、风机、压缩机、输送机等。
它们为工业生产提供了强大的动力。
2.交通运输：三相异步电动机也广泛应用于交通运输工具中。
例如，电动车辆和地铁车辆中使用的电动机都是三相异步电动机。
3.农业领域：三相异步电动机也在农业领域有着重要的应用。
例如，用于推动农业机械设备，如水泵和农用拖拉机等。
4.动力系统：三相异步电动机常作为发电机组的动力源，驱动发电机运转，提供电力供应。
为保证三相异步电动机的正常工作和延长使用寿命，需要进行定期的维护保养。
以下是一些常见的维护方法：1.清洁：定期清洁电机的外部，避免灰尘和杂物进入电机内部，影响电机散热。
2.检查轴承：定期检查电机轴承的润滑情况，如有需要，及时添加或更换润滑脂。
3.检查绝缘：定期检查电机的绝缘情况，避免因绝缘损坏而导致电机故障。
4.检查定子绕组：定期检查定子绕组的绝缘状况，如有需要，进行绝缘修复。
5.定期检修：根据电机使用情况，定期进行电机的大修和维护，如更换轴承、换油、更换定子绕组等。
综上所述，三相异步电动机作为一种常见的工业电机，具有结构简单、使用方便、效率高等特点，广泛应用于各个行业。

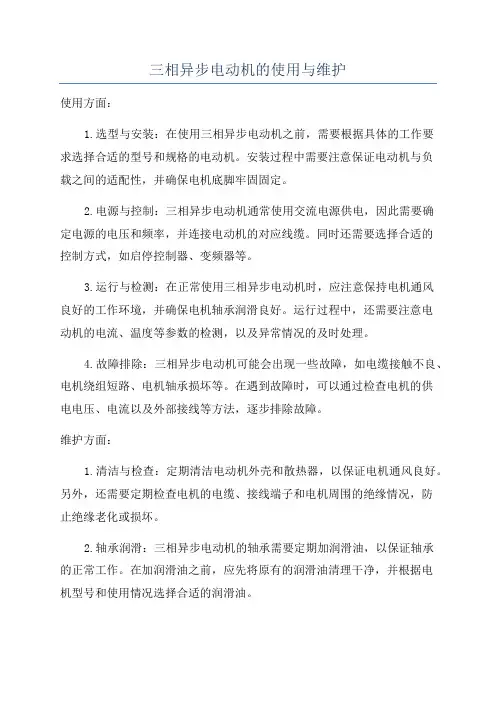

三相异步电动机的使用与维护
三相异步电动机的使用与维护使用方面：1.选型与安装：在使用三相异步电动机之前，需要根据具体的工作要求选择合适的型号和规格的电动机。
安装过程中需要注意保证电动机与负载之间的适配性，并确保电机底脚牢固固定。
2.电源与控制：三相异步电动机通常使用交流电源供电，因此需要确定电源的电压和频率，并连接电动机的对应线缆。
同时还需要选择合适的控制方式，如启停控制器、变频器等。
3.运行与检测：在正常使用三相异步电动机时，应注意保持电机通风良好的工作环境，并确保电机轴承润滑良好。
运行过程中，还需要注意电动机的电流、温度等参数的检测，以及异常情况的及时处理。
4.故障排除：三相异步电动机可能会出现一些故障，如电缆接触不良、电机绕组短路、电机轴承损坏等。
在遇到故障时，可以通过检查电机的供电电压、电流以及外部接线等方法，逐步排除故障。
维护方面：1.清洁与检查：定期清洁电动机外壳和散热器，以保证电机通风良好。
另外，还需要定期检查电机的电缆、接线端子和电机周围的绝缘情况，防止绝缘老化或损坏。
2.轴承润滑：三相异步电动机的轴承需要定期加润滑油，以保证轴承的正常工作。
在加润滑油之前，应先将原有的润滑油清理干净，并根据电机型号和使用情况选择合适的润滑油。
3.电机维护：定期检查电机的转子绕组、定子绕组和绝缘状况，如发现有电机绕组老化、破损或绝缘破损等情况，需要及时更换或修理。
另外，还应定期检查电机的风扇、风道、散热器等附件设备，确保其正常运行。
4.定期维护：除了上述日常维护工作，还应定期进行专业的维护，如清理定子和转子绕组、检查电机的对称性和动平衡状况等。
这些维护工作可以延长三相异步电动机的使用寿命，并提高其工作效果。
总结起来，三相异步电动机的使用和维护需要根据具体情况来进行操作。
正确的使用和维护可以确保电机的正常运行，并延长其使用寿命。
对于不熟悉电机维护的用户来说，最好将维护工作交给专业的电机维修人员进行。
三相交流异步电动机的常见故障及维护保养
三相交流异步电动机的常见故障及维护保养一、电动机的选用：1、根据电动机安装地点的周围环境来选择电动机的形式：电动机的常见形式有防护式和封闭式两种。
防护式的通风性能较好，价格低，适合环境干燥，灰尘少的地方采用；如果灰尘较多，水滴飞溅的地方，应采用封闭式电动机。
另外，还有一种密封式电动机，可以浸汲在水里工作，电动潜水泵就采用这种电动机。
2、根据使用负荷情况，选择电动机的功率：电动机的功率一般应为生产机械功率的1.1～1.5倍。
如果功率选择过大，不仅增加投资，同时也降低了机械效率，增加生产成本。
如果功率选择过小，电动机长期承受过大负荷，会使温度上升过高而损坏绝缘，缩短电动机使用寿命。
3、根据工作机械的转速要求以及传动方式选择电动机：转速配套原则是使电动机和生产机械都在额定转速下运行，传动方式两者相同。
二、电动机的常见故障原因及处理方法：1、电动机起动困难或不能起动的原因及处理方法：（1）某一相熔丝断路，缺相运行，且有嗡嗡声。
如果两相熔丝断路，电动机不动且无声。
找出引起熔丝熔断的原因排除之，并更换新的熔丝。
（2）电源电压太低，或者是降低起动时降压太多。
是前者应查找原因；是后者应适当提高起动压降，如用的是自耦减压起动器，可改变抽头提高起动电压。
（3）定子绕组或转子绕组断路，也可能是绕线转子电刷与滑环没有接触，应检查。
（4）定子绕组相间短路或接地，可用兆欧表检查。
（5）定子绕组接线错误，如误将三角形接成星形，或将首末端接反，应检查纠正。
（6）定子与转子铁心相擦。
（7）轴承损坏或被卡住，应更换轴承。
（8）负载过重，应减小负载。
（9）机械故障，被带作业机械本身转动不灵活，或卡住不能转动。
（10）皮带拉得过紧，摩擦加剧，应调整皮带松紧度。
（11）起动设备接线有错误或有故障，检查纠正，排除故障。
2、电动机温升过高或冒烟的原因及处理方法：（1）当电压超过电动机额定电压10%以上，或低于电动机额定电压5%以上时，电动机在额定负载下容易发热，温升增高，应检查并调整电压。
三相异步电动机课件讲解资料
4.1.2 三相异步电动机的基本工作原理
一、转动原理
1、电生磁：三相对称绕组通
往三相对称电流产生圆形旋转 磁场。
2、磁生电：旋转磁场切割
转子导体感应电动势和电流。
3、电磁力：转子载流（有功
分量电流）体在磁场作用下受 电磁力作用，形成电磁转矩， 驱动电动机旋转，将电能转化 为机械能。
• V2
W1
•
n1 •
Eq1( q1 ) 4.44 fqNck y1kq1 1 4.44 fqNckw1 1
kq1
=
Eq1(q>1) Eq1(q=1)
=
sin qa 2
qsin a
2
称为基波分布系数:
线圈组电动势等于集 中线圈组电动势打的 一个折扣.
kw1 = k y1kq1
称为基波绕组 系数。
第4章 三相异步电动机
二、转子部分
1、转子铁心：由硅钢片叠成，也是磁路的一部分。 2、转子绕组： 1）鼠笼式转子：转子铁心的每个槽内插入一 根裸导条，形成一个多相对称短路绕组。2）绕线式转子：转 子绕组为三相对称绕组，嵌放在转子铁心槽内。
三、气隙
异步电动机的气隙是均匀的。大小为机械条件所能允许达到 的最小值。
第4章 三相异步电动机
状态
实现
转速 转差率 电磁转矩 能量关系
电动机
定子绕组接对 称电源
0 < n < n1
0 s 1
驱动 电能转变为机
械能
电磁制动
外力使电机沿磁 场反方向旋转
n<0
s 1
制动 电能和机械能变
成内能
发电机
外力使电机快速 旋转
n > n1
s0
三相异步电动机维护保养规程
三相异步电动机的维护保养启动前的准备和检查1、检查电动及启动设备接地是否可靠和完整，接线是否正确与良好。
2、检查电动机铭牌所示电压、频率与电源电压、频率是否相符。
3、新安装或长期停用的电动机启动前应检查绕组相对相、相对地绝缘电阻。
绝缘地那组应大于0.5兆欧，如果低于此值，须将绕组烘干。
4、对绕线型转子应检查其集电环上的电刷装置是否能正常工作，电刷压力是否符合要求。
5、检查电动机转动是否灵活，滑动轴承内的油是否到达规定油位。
6、检查电动机所用熔断器的额定电流是否符合要求。
7、检查电动机各紧固螺栓及安装螺栓是否拧紧。
上述各检查全部到达要求后，可启动电动机。
电动机启动后，空载运行30分钟左右，注意观察电动机是否有异常现象，如发现噪声、震动、发热等不正常情况，应采取措施，待情况消除后，才能投入运行。
启动绕线型电动机时，应将启动变阻器接入转子电路中。
对有电刷提升机构的电动机，应放下电刷，并断开短路装置，合上定子电路开关，扳动变阻器。
当电动机接近额定转速时，提起电刷，合上短路装置，电动机启动完毕。
行中的维护1、电动机应经常保持清洁，不允许有杂物进入电动机内部；进风口和出风口必须保持畅通。
2、用仪表监视电源电压、频率及电动机的负载电流。
电源电压、频率要符合电动机铭牌数据，电动机负载电流不得超过铭牌上的规定值，否那么要查明原因，采取措施，不良情况消除前方能继续运行。
3、采取必要手段检测电动机各部位温升。
4、对于绕相型转子电机，应经常注意电刷与集电环间的接触压力、磨损及火花情况。
电动机停转时，应断开定子电路内的开关，然后将电刷提升机构扳到启动位置，断开短路装置。
5、电动机运行后定期维修，一般分小修、大修两种。
小修属一般检修，对电动机启动设备及整体不作大的拆卸，约一季度一次，大修要将所有传动装置及电动机的所有零部件都拆卸下来，并将拆卸的零部件作全面的检查及清洗，一般一年一次。
三相异步电动机常见故障原因及维修方法三相异步电动机应用广泛，但通过长期运行后，会发生各种故障，及时判断故障原因，进展相应处理，是防止故障扩大，保证设备正常运行的一项重要的工作。
三相异步电动机使用说明书
5.1.1.2、检查和清擦电动机接线端子：检查接线盒接线螺栓（母）是否松动，拧紧螺母， 必要时更换。 5.1.1.3、检查各固定部分螺栓（母）和接地线：检查接地螺栓（母），检查端盖、轴承 内外盖紧固螺栓，检查接地线连接及安装情况。 5.1.1.4、检查轴承：拆下轴承盖，检查轴承润滑脂是否变脏、干涸，缺少时须适量补充， 检查轴承是否有杂音，必要时更换。 5.1.1.5 检查传动装置：检查电机风扇有无破裂损坏，安装是否牢固，紧固螺栓（母）是 否松动、损伤、磨损和变形，必要时更换。 5.1.2 年维修或大修内容 5.1.2.1 年维修或大修内容包括月维修或小修内容： 5.1.2.2 电动机外部检查：检查外部有无损坏，零部件是否齐全，彻底清擦，去掉尘垢， 补修损坏部分。 5.1.2.3 电动机内部清理和检查 (a)检查定子绕组污染和损伤情况，先去掉定子的灰尘，擦去污垢，若定子绕组积留油 垢，先用干布擦去，再用干布沾小量汽油擦净，同时仔细检查绕组绝缘是否出现老化痕 迹或有无脱落，若有，应补修、刷漆； (b)检查定、转子铁心有无磨损变形，如有变形，则应予修整。 5.1.2.4、绕组检查 (a)检查定子绕组和转子绕组是否有相间短路，匝间短路、断路等现象，脱焊，烧坏等 现象，应针对发现的问题予以修理； (b)用兆欧表测量所有带电部位绝缘电阻，阻值应大于 1MΩ。 5.1.2.5、清洗轴承并检查轴承磨损情况： (a)用盛有汽油的容器来回搅动轴承多次，随后用手握住轴承内圆，转动外圆，在转动过 程中，放在另一盛有汽油容器中清洗，轴承安装时，允许采用热套法，加热时，机油温 度不得超过 100℃，而且轴承应得到均匀加热； (b)检查轴承，检查轴承表面粗糙和滚珠或轴圈等处，若出现兰紫色，说明轴承已受热退 火，严重者应更换轴承； (c)有条件对轴承内径、外径、宽度的尺寸进行测量。 5.1.2.6 维修后试车：若电动机绕组完好，大修后要做一般性试运转，测量绝缘电阻， 检查各部分是否灵活，电动机空载运转半小时，然后带负载运转。 5.2 电动机运行时，轴承温度应不高于 95℃（温度计法），轴承运行 2500h 至少检查 一次，若出现润滑脂变质时，必须及时更换。清理轴承内、外盖注排油装置内的废油， 达到干净、畅通，轴承需用汽油清洗干净。轴承装配时，直接添加润滑脂，2P 规格电机
三相异步电动机的保养
三相异步电动机的保养
三相异步电动机是工业中常见的电机类型，为了确保其高效运行和延长使用寿命，需要进行定期的保养和维护。
以下是三相异步电动机的保养要点：
1.清洁：定期清洁电机的外部表面和冷却风扇。
确保电机周围没有积尘和杂物，以保持良好的散热效果。
2.轴承润滑：检查轴承的润滑情况，确保润滑油或脂充足。
根据制造商的建议定期更换润滑剂。
3.绝缘检查：定期检查电机的绝缘系统，包括绝缘电阻和绝缘电压。
如果发现问题，应及时修复。
4.紧固件检查：检查电机的螺栓和紧固件，确保它们紧固牢固，防止松动或脱落。
5.换向器检查：如果电机采用碳刷换向器，定期检查碳刷的磨损情况，及时更换磨损严重的碳刷。
6.冷却系统维护：确保电机的冷却系统正常运作，清洁冷却风扇和散热器，确保电机的工作温度在安全范围内。
7.电机运行监控：定期检查电机的运行参数，如电流、电压和振动，以便及时发现异常情况。
8.维护记录：建立电机的维护记录，记录维护日期、维护项目和维护人员，以便追踪维护历史和计划下一次维护。
9.定期检查：定期进行全面的电机检查，以发现潜在问题并及时修复。
10.安全检查：确保电机的安全装置正常运作，如温度保护开关、过载继电器等。
请注意，三相异步电动机的具体保养要求可能因型号和使用环境而异，因此建议参考制造商提供的维护手册和建议，并根据实际情况进行维护。
定期的保养可以确保电机的稳定性和可靠性，降低故障率，延长使用寿命。
三相异步电动机使用维护
三相异步电动机使用维护1.使用前的检查在使用三相异步电动机之前，需要进行一些基本的检查工作。
首先，需要检查电机的外部是否有损坏或腐蚀等情况。
其次，需要检查电机的定子绕组是否有损坏或短路情况。
最后，需要检查电机的轴承是否有松动或磨损等情况。
2.启动和停止在启动三相异步电动机之前，应该保证电机的定子绕组和转子是干燥的，并且没有水分或异物。
启动过程中，应该确保电机接线正确，并保持适当的电压和电流。
同时，启动后应该进行运行观察，确保电机的运行状态正常。
在停止三相异步电动机之前，应该先切断电源，然后等待电机停止运行后再进行其他操作。
不建议频繁启停电机，以免对电机的寿命产生不良影响。
3.维护保养三相异步电动机的维护工作主要包括定期的检查、清洁和润滑。
定期检查可以发现电机是否存在损坏或异常情况，并及时进行修理或更换。
清洁工作可以去除电机表面的灰尘和污物，保持电机的散热效果。
而润滑工作则是对电机轴承进行润滑，以减少摩擦损耗，延长轴承寿命。
此外，三相异步电动机的温度也需要定期监测。
通常情况下，电机的温度应该控制在额定温度范围内，过高的温度可能导致电机损坏或事故发生。
如果发现电机温度异常，应该及时查找原因并采取相应措施。
4.故障排除在使用三相异步电动机过程中，有时可能会出现各种故障情况，如电流过高、噪音大、震动等。
对于这些故障，应该及时排除。
一般情况下，需要先对相关部件进行检查，如定子绕组、转子、轴承等。
如果无法找出具体故障原因，可以请专业人员进行维修或更换。
总之，三相异步电动机的使用和维护是确保电气设备正常运行的重要环节。
通过定期检查、清洁、润滑等维护工作，可以延长电机的使用寿命，并减少故障的发生。
同时，对于故障情况的及时排除也是保证电机正常运行的关键。
三相异步电动机的维护与检修
三相非同步電動機的維護與檢修一、三相非同步電動機的日常巡檢與維護電動機在運行中應進行監視和維護, 這樣才能及時瞭解電動機的工作狀態, 及時發現異常現象,將事故消除在萌芽之中。
在對電動機的巡檢中, 應採用看、聽、摸、聞、問的方法來瞭解電動機的運行狀態是否正常, 通常應巡檢如下幾點:看：⑴檢查電動機的接地保護是否可靠，檢查電動機外殼有無裂紋，檢查電動機的地腳螺釘、端蓋螺栓有否鬆動。
⑵檢查電動機通風和環境的情況。
應保持電動機及端罩的乾淨衛生，保證冷卻風扇的正常運行，保證通風口通暢，保證外部環境不影響電機的正常運行。
外部環境溫度不宜超過40℃。
⑶檢查電動機的工作電流是否超過額定電流（現場如有電流錶）。
聽：⑷監聽電動機的噪音有無異常情況。
⑸監聽電動機軸承有無異常的聲響。
摸：⑹檢查電動機有無過熱情況。
⑺檢查電動機有無異常振動情況。
聞：⑻檢查電動機是否發出異常氣味。
⑼檢查電動機軸承部位是否揮發油脂氣味。
問：⑽向操作者瞭解電動機運行時有無異常徵兆。
二、三相非同步電動機運行正常的標準三相非同步電動機運行正常的基本標準如下：⑴在三相電源平衡時，三相電流中任一相與三相平均值的偏差不應超過10%。
⑵在環境溫度不超過40℃時，運行中電動機的最高允許溫升應符合下表規定：電動機部位A級絕緣（℃）E級絕緣（℃）B級絕緣（℃）F級絕緣（℃）H級絕緣（℃）定子繞組50 65 70 85 105 定子鐵心60 70 80 100 125 滾動軸承55 55 55 55 55如果環境溫度為40~60℃時，上表中規定的溫升限度應減去環境溫度超過40℃的數值。
⑶電動機在運行時的振動值（雙振幅）應不大於下表的規定：同步轉速（r/min）3000 1500 1000 750以下雙振幅(mm) 0.05 0.085 0.1 0.12⑷電動機軸伸的徑向偏擺最大允許值應不大於下表的規定：軸伸公稱直徑最大允許偏擺軸伸公稱直徑最大允許偏擺軸伸公稱直徑最大允許偏擺10~18mm 0.03mm 18~30mm 0.04mm 30~50mm 0.05mm50~80mm 0.06mm 80~120mm 0.08mm⑸三相非同步電動機在額定電壓變化±5%以內時，可按額定功率連續運行，如果電壓變化超過5%時，應減少電動機允許的負載。
三相异步电动机的运行和维护方法
三相异步电动机的运行和维护方法1、电动机起动前的准备和检查（1）新的或长期不用的电动机，使用前都应检查一下电动机绕组间和绕组对地的绝缘电阻。
对绕线转子电动机，除检查定子绝缘外，还应检查转子绕组及集电环对地和集电环之间绝缘。
绝缘电阻1kV 工作电压不得小于1MΩ。
通常对500V以下电动机用500V绝缘电阻表测量，对500～3000V电动机用1000V绝缘电阻表测量，对3000V 以上电动机用2500V绝缘电阻表测量，一般电源为三相交流380V电动机的绝缘电阻应大于0.5MΩ方可使用。
（2）检查铭牌所示电压、频率、接法与电路电压等是否相符，接法是否正确。
（3）检查电动机内部有无杂物。
用干燥的压缩空气（不大于2个大气压）吹净内部，也可使用吹风机等来吹，但不能碰坏绕组。
（4）检查电动机的转轴是否能自由旋转，对于滑动轴承，转子的轴向油量每边为2～3mm。
（5）检查轴承是否有油，一般高速电动机应采用高速机油，低速电动机应采用机械油，将其注入轴承内，并达到规定的油位。
（6）检查电动机接地装置是否可靠。
（7）对于绕线转子电动机，还应检查集电环上的电刷表面是否全部贴紧集电环，导线是否相碰，电刷提升机构是否灵活，电刷的压力是否正常（一般电动机工作表面上的压力为0.15～0.25kgf/cm2）。
（8）对于不可逆转的电动机，应检查运转方向是否与该电动机运转指示箭头方向相同。
（9）对新安装的电动机，还需检查接地螺栓及底脚和轴承螺母是否拧紧，以及机械方面是否牢固。
同时，还要检查电动机机座的接地情况。
经过上述准备工作及检查后方可起动电动机。
电动机起动后应空转一段时间，在这段时间内应注意轴承温升，不得超过规定温升，而且注意是否有不正常噪声、振动、局部发热等现象，如有不正常现象需消除后才能运行。
2、电动机运行中的维护（1）应经常保持清洁。
不允许有水滴、油污或飞尘落入电动机内部。
（2）注意负载电流不能超过额定值。
（3）经常检查轴承发热、漏油等情况。
三相交流异步电动机的维护、检修知识
三相交流异步电动机的维护、检修知识三相交流异步电动机是工业生产中应用最广泛的电动机类型。
正确的维护和检修对保证电动机的正常运行至关重要。
一、三相异步电动机的日常维护1. 保持电动机及其周边环境清洁,定期用干燥的压缩空气吹净电动机外壳上的灰尘。
2. 保持电动机良好的通风条件,电动机周围空间不要堆放杂物。
3. 经常检查电动机的接线盒、端子、接地线等,保证接触良好。
4. 定期检查电动机支座是否松动,电动机与传动装置是否有异常振动、噪音。
5. 保持电动机正常工作电压,避免长期过压或欠压运行。
6. 避免电动机过载或空载运行。
二、三相异步电动机的定期检修1. 停机检修前,先测量电动机的绝缘电阻,判断绝缘是否正常。
2. 检查定子绕组接线是否松动,绝缘是否损坏。
测量各相绕组电阻值,判断绕组是否正常。
3. 检查转子绕组,测量转子电阻,判断转子绕组是否正常。
4. 检查电刷与整流环是否有火花,更换磨损的电刷和整流环。
5. 检查风扇是否损坏,轴承是否有异常噪声,添加润滑油。
6. 装机后进行无负荷试运行,检查运行情况是否正常。
三、三相异步电动机的故障排除1. 电动机不转或转速过低,可能是电压过低、过载、轴卡阻等问题。
2. 电动机噪音过大,可能是轴承损坏、转子摩擦定子、风扇损坏等问题。
3. 电动机过热,可能是通风不良、过载运行、绝缘老化等问题。
4. 检修后电动机不起动,可能是线圈开路、电刷不良接触等问题。
做好电动机的定期维护和检修,不仅可以提高电动机的运行可靠性,还可以延长电动机的使用寿命,降低运维成本。
技术人员要掌握电动机的结构原理和维修方法,才能进行准确的故障判断和处理。
三相异步电动机使用说明书
使用维护说明书●概述本系列电动机为全封闭、自扇冷式、三相鼠笼式异步电动机，适用于驱动各种机械，如金属切削机床、泵类、通风机、分离器、液压机械及其它辅助设备。
●安装前的准备1.详细核对铭牌上所载的各项数据，如额定功率、电压、频率、转速等是否与实际需要相符。
2.仔细检查各零部件的装配是否良好，紧固件是否松动，并用手转动转子，检查有无相擦现象。
3.用500伏兆欧表测量各绕组之间及绕组对地的绝缘电阻，使用过程中测得的绝缘电阻至少不低于1MΩ，否则应进行干燥处理。
●安装1.立式电动机在使用中不允许有任何轴向负荷。
2.安装时，应保证电动机有良好的通风条件，风罩进风端留的空间不得小于表一的规定。
3.接线盒的填料函方向，可在轴伸方向以外的其他三个方向进行调换，当需要重新确定接线盒填料函的方向时，可取下接线盒的四个螺钉，将接线盒移位。
4.将填料函内的橡皮圈穿孔后进行接线，并将压紧螺母拧紧，达到防水、防震的要求。
15.安装完毕，应检查各紧固件、联接件是否可靠，用手转动装置应轻松无相擦。
●运转1.本系列电动机共有6根接线头，分别标以U1、V1、W1、U2、V2、W2，电动机引出线接线方法请按接线盒盖上标明的方法连接。
2.电动机在实际负载运转中应继续观察其起动情况，运转时声音是否正常，以及实际负载电流是否超过铭牌上的规定值，在运转0.5~1小时后，应停机检查电动机各连接部分有无松动，轴承有无过热及漏油，定转子有无相擦等。
如无异常情况发现，即可正式使用。
3.电动机应满压起动，如果电源容量不足不能满压起动时，即可采用降压起动。
电动机的起动转矩的降低与电压降低的平方成正比，降压起动一般采用Y—△起动补偿器。
●维护及检修1. 电动机应按铭牌上所载的额定值使用，切莫过载，并应注意清洁和检查，防止受潮或异物进入机体内部。
2. 电动机运转时，应经常记录有关仪表及温度计的读数，运行期间的检修情况。
同时故障处理亦应做好记录，以供今后维护及检修作参考。
三相异步电动机结构及维护保养
三相异步电动机结构及维护保养电动机是一种实现机、电能量转换的电磁装置。
在工农业生产及人们的日常生活中，电动机有着极其广泛的应用。
伴随着电动机的发展和应用，它的使用、选择保养和维护工作也越来越重要。
本文主要介绍了三相异步电动机的结构、旋转原理、选用和运行维护。
标签：三相异步电动机;基本结构;维护保养一、三相异步电动机的基本结构三相异步电动机的结构主要由两个部分组成，一是固定不动的部分（简称定子），二是可以自由旋转的部分（简称转子）。
1.1、定子（静止部分）（1）定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。
构造：定子铁心一般由0.35～0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。
定子铁心槽型有以下几种：半闭口型槽，半开口型槽，开口型槽。
（2）定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。
构造：由三个在空间互隔120度电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。
（3）机座作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。
1.2、转子（旋转部分）（1）三相异步电动机的转子铁心作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。
（2）三相异步电动机的转子绕组作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。
构造：分为鼠笼式转子和绕线式转子。
1.3、三相异步电动机的其它附件端盖：支撑作用。
轴承：连接转动部分与不动部分。
轴承端盖：保护轴承。
风扇：冷却电动机。
二、三相异步电动机的旋转原理三相异步电动机要旋转起来的先决条件是具有一个旋转磁场，是由定子绕组产生的。
三相电源相与相之间的电压在相位上是相差120度的，三相异步电动机定子中的三个绕组在空间方位上也互差120度，这样，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，定子绕组产生旋转磁场后，转子导体（鼠笼条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向旋转起来。
三相异步电动机知识要点培训(安装调试,维护维保)
CONTENTS
目录
0 1 电动机的分类
02
三相异步电动机的安装及试运行
0 3 三相异步电动机的维护、维保要点
0 4 三相异步电动机继电保护设置
01 电动机的分类
电动机是一种旋转的电器设备，将电能转化为机械能。它在现代社会生活、生产中的各 个方面广泛应用，是现代化建设不可或缺的重要环节。
谢谢大家！
02 三相异步电动机的安装及调试
3.继电保护设置：（详见第四章） 4.电机整体单机试运行：
1）单机试运行时间一般为连 续运行2小时，中间不得停机；
2）试车过程中，15分钟需检 测一次电机运行电压、电流、定子 温度、温升、振动值及转速并记录；
3）根据轴承声音进行适当的 油脂添加；
4）试运行过程中，需专人指 挥，专人看护，设置警戒范围并保 持试运行小组成员通话畅通。
（4）接线完成后，接线盒内需干净无杂物，接线柱绝缘座无破损及污物；接线盒盖需按 原设计要求进行复位，如有橡胶密封垫圈不得丢弃，必要时加密封胶进行密封；电缆进出线孔 也需进行密封到位，防止雨水倒流；特别注意电缆进接线盒前需预留存水弯 （如图），防止雨水倒流；
（5）工作地线，电机本体地线需接线牢固，位置准确；部分电机设计温 度监控、电机加热器、电机转速检测等辅助设备，也需按要求进行接线，确保 各功能投入使用。
02 三相异步电动机的安装及调试
（2）一般情况下按黄，绿，红顺序进行接线（如电机反转，则上一端进行调相），各相 电缆间隙不得小于6mm（380V电源），更不能相互受力缠绕，若间隙过小，则需用绝缘电缆皮 进行隔离；
（3）单股铜芯电缆需制作O型接线圈，其直径略大于接线柱直径，作，特别注意绝缘层，铠装层等不得压入接线鼻子内部；
三相异步电动机的常见故障与维护措施
电动机 负载过 重、启动过于频繁 、出现某一相 断线情况 、定子绕组接线错误或 出现故障 、电 动机通风 情况不佳等 。解决 电动机温度异常 的 处理措施 为：立即减轻电动机负载并降低启动 次数 ，如 果电动 机的温升过高或 冒烟故障依然 不能排除 ，应检 查定子绕组接线 ，以及 电机 的 通风道 ，对可 能出现 的接线错误或通风不佳情 况进行排查 ；若 不是负载或接线 问题 ，应查找
电动 机运 行过 程 中，应 加 强 日常运 行和
巡视工作，做好 电机故障的预防工作 。通过 听
声、闻气味、检查温度等方式 ，密切监视 电动 机的运行情况 ，包括螺栓是 否紧 固、触头 接触
具有重要作用 。
１三相异步 电动机结构 与原理
三相异步 电动机主要 由定子、转 子、附属
是否 良好、有无存在烧伤或氧化 的痕迹 等；定
３ ． ２加 强运 行 中 的监 视 与 维 护
随着 我 国工 业 的不 断发 展 ，电动 机在 各
行 各 业 都 得 到 了广 泛 的 应 用 。 由于 长 期处 相关 ，当 出现温
升 过 高 或 冒烟 等 情 况 时 ， 可 能 是 由于 以下 原
为复杂的系统条件 下，冲击负荷大 、电压谐 波 大、工况变化频繁 ，电动机在 电力系 统中故障 率一直较高 。因此 ，研究三相异步 电动机 的常
２ ． ３ 电动机异常振动
电动 机将 电能转 化为 机械 能 的过程 中，
出 现 异 常 振 动 的 原 因包 括 ： 电 动 机 风 扇 的 叶 片
机 中缺损坏零部件进 行及 时的增补 和替换。 ４ 吉 谙 三 相异 步 电动机 在 工农业 生产 中发 挥着 重要作 用，在生产过程中 ，降低三相异步 电动
简述三相异步电机的使用及维护
Ｒ测 Ｒ 参＝ ２ ０ Ｕ／ １ ０ ０ ０ ＋ ２ Ｐ 其 中： ｕ 为 电压 （ Ｖ） ， Ｐ ＝ 输出功率 （ Ｋ Ｗ）
控制转子 电流 ，用小功率控 制大功率 。缺点 是调节 范围有 限，调速 范围为 ｌ ｌ ｋ —ｎ ０之间， 如图 １ 所 示； 自身损耗较大 ，需要低负载率 。 在 高压 变频 器 价格 较 高 时有 一定 的市场 需 求 ，目前 随着 高压变频器 的普及 ，这种方式 应用逐步减少 。调节 电机频率 ｆ进行调速 ， 通过变频 器改变 电机 的定子端频率 ，改变 同 步转速来调整电机速 度 。 变频器是采用交一直 交 电源变换技术 的电气产 品。 电机 的多种调 速方式中变频调速应用最为普 及，效率最高 、 适应性最强，性价比 已经超越 其他几种方式 。
Ｓ ２ ： 电机 容 量 ）
接 ，接线螺丝是 否假接 ，是否 因为导线过细 而 使 压 降 过 大 ，等 等 。 （ ３ ） 电机 启 动 困难 ， 在额定负载条件 下 ，电机转速 明显低于额 定 转速 。这是 由于，此时线 路中 已经形成 了回 路，但是 电机 中的磁场强度不够 或者转子 负 荷过大 。造成 这一故障 的具体情况有 ：电源 电压过低 ， 电机误 接为 Ｙ ： 转子开焊或者断裂； 电机过载等 。排除故 障的方法是 ：测量电压， 如果是电压过低 ，换接到状况更好的线路中； 纠正错误 的线路接法 ：检 查开焊和 断点并修 复 ； 减 少 负载 。
黎
奢 嚣麓
黧
≯ 鏊
ｉ 臻 秣 糍
黜
当满足上 述因素 ，我们 推荐 电机采取 直 接启动。 １ ． ２ ． ２异步电机 的降压启动 降压启动 ，即 电机 启动 的时候 ，降低 电 动机 的定 子绕组 的电压 ，来减 小启动 电流 的 启动方式 。当 电机不满 足直接 启动要求 的时 候 ，则必须 进行 电机 的降压启动 。最常见 的 电机 降压 启动方式分星 ～三角 降压 启动 、 自 耦变压器 降压启动 、延边三角 形降压启动和 串联 电阻降压启动方 式 。每种 降压启动方 式 都有各 自的特点 ，要根 据现场 以及 负荷 的性 质来选择 （ 比如星一 三角 降压 启动 的特 点是 转矩小，所 以适用于空载和轻载的工艺场合。 而 自耦变压器 降压启动适合 用在启动转矩 较 大的生产机械上 ） 。 １ ． ３ 三相异步 电机的调速 负载 的 调 速 可 以 从 两 方 面 来 实 现 ， 一 是 电机 和 负 载 之 间 加 装 调 速 装 置 ， 例 如 针 对 大 功率 高压 电机 ，液力偶合器 的应用 也非 常普 遍 ：一是通过 电机本身进行 调速，其 中变频 调速 已经 占主 导地位 。 目前 调节 电机转速 的 方法主要依据 电机 的转速 公式 ： ｎ ＝ ６ ０ ￣ ｆ ￣ （ １ 一 ｓ ） ／ Ｐ ； 式中：ｎ ． 转 速 ；ｆ － 频 率 ；ｓ ． 转差 率；Ｐ 一 极 对数 ； 通过调整转速 公式 中的三个变量 ， ｆ 、 ｓ 、 Ｐ 。调节极对数 Ｐ ，例如 ４级 电机变 ２极 ，Ｐ 由 ２变 为 ｌ ，转速 提高一倍。调节转差率 ｓ 进行 调速 ，串级 调速 依据这个 原理 。串级调 速主 要针 对高压 绕线式 电机 ，控制 电机运 行 时转 子线圈中 的电流大 小，进而控制转 子的 磁 通 量 大 小 ，磁 通 量 的 大 小 影 响 转 差 率 的 大 小 ，最 终实现调速 功能 。这种 调速 的优 点是
三相异步电动机的使用与维护PPT课件
案例
1、2008年11月2日，聚合干燥震动筛电机 跳闸后连续多次启动导致电机烧毁。
2、2008年12月11日，有机甲醛真空泵A泵 电机连续多次启动导致电机烧毁。
11异步电动机的简单工作原理异步电动机的简单工作原理异步电动机的定子有三相绕组转子有一闭合的绕组当定异步电动机的定子有三相绕组转子有一闭合的绕组当定子绕组通以三相电流时在气隙中产生旋转磁场由于旋转磁场子绕组通以三相电流时在气隙中产生旋转磁场由于旋转磁场与绕组存在者相对运动旋转磁场切割转子绕组转子绕组中产与绕组存在者相对运动旋转磁场切割转子绕组转子绕组中产生感应电势因为绕组是闭合回路所以就有感应电流通过该生感应电势因为绕组是闭合回路所以就有感应电流通过该感应电流与与磁场相作用在转子上产生电磁力形成电磁转感应电流与与磁场相作用在转子上产生电磁力形成电磁转矩驱动转子沿旋转磁场的方向转动
２、防止液体和气体物料的泄漏。如果液体 和气体介质泄漏进入电动机内部，将会直 接造成电动机绝缘下降而跳闸。一般液体 和气体泄漏有以下几种表现形式：各种容 器和输送管道泄漏、泵体密封泄漏、冲洗 设备和地面造成等。如果是腐蚀性介质， 这种损害就更严重。
３、防止机械油泄漏后从电动机前端轴承 盒缝隙中进入。与电动机相连的减速机等 机械密封磨损，机械润滑油顺着电动机轴 进入，在电动机内部积聚后，溶解电动机 绝缘漆，使电动机绝缘性能逐步降低，最 终导致电动机烧毁。
六、电动机的事故停机
运行中电动机有下列情况时，应立即切断电源： 运行中发生人身事故 电动机发响发热的同时，转速急速下降 电动机启动设备冒烟起火，电机拖动的机械发生
三相异步电动机的工作原理与维修保养
三相异步电动机的工作原理与维修保养摘要：随着科学的发展，人类社会进入的了电气时代，电气化的发展对人类的影响是巨大的，电机的发明，是人类社会的发展有上了一个新台阶。
本文简单介绍了三相异步电动机的结构、原理及运行方式，提出了电动机保维修保养的具体方法，为学生或电气工程技术人员掌握三相交流异步电动机的工作原理提供了技巧。
关键词：三相异步电动机；工作原理；维护保养引言：三相异步电动机在社会生产和生活中的应用非常广泛，其使用和维护对现场工作的顺利进行有着重要的意义。
但由于受到工作环境及复杂气候条件的影响，三相异步电动机故障的产生通常是不可避免的。
另外，长期持续的运转和较长服役周期也会使电动机的零件损耗，导致各类故障的发生。
在生产实践中，许多电机故障发生之前是难以预见的，但我们仍需不断地积累宝贵经验，将理论与实践相结合，从而对生产过程中电动机设备所出现的各类问题和故障进行科学的分析，制定出合理有效的解决方案和维护预防措施。
1三相异步电动机的内部结构以及工作原理1.1内部结构定子和转子是构成三相异步电动机的两大构件。
定子包括定子铁心、定子绕组和机座等；转子包括转子铁心、转子绕组和转轴等，绕线转子型及笼型是转子绕组两种常用的结构方式。
定子的作用在于它不仅是电机回路的一个重要组成部分，而且能够起到嵌放定子绕组的作用，在生产实践中，其通常采用0.5mm的低硅钢片折叠制成，以降低交变磁场中的损耗。
定子绕组是三相异步电机内部关键的电路组成，其不仅能够产生系统运转的所必须的感应电动势，而且对流过其中的电流也能进行感应，从而产生感应电流。
另外，定子绕组和铁心间要有十分可靠的绝缘材料，以防止两者之间连电引起能量损耗。
选用适合的绝缘材料是电机能够安全运行的可靠保证，可根据电机耐热等级和工作电压进行适当的选取。
机座起到固定和支撑的作用，因而此部件的机械强度必须要有一定的保障。
而电动机的又一主要构件—转子主要是由绕组、铁心及转轴3个部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机温度测量方法
在此处测量电 机轴承温度， 温度不到超过
95℃
在此处测量电机机身 温度，温度不到超过 85℃，否则应通知电 仪工检查处理或减负
荷运行
电机温度测量方法
后轴承温度 从此孔测后 轴温度即可
4、注意电机的声音和气味：电机正常运行 时声音应均匀，无杂声和特殊声，如声音 不正常，可能有下述几种情况:①特大嗡嗡 声，说明电机严重过流，可能是超负荷或 三相电流不平衡引起的，特别是电机单相 运行时，声音更大。②咕碌咕碌声可能是 轴承滚珠损坏而产生的声音。③不均匀的 碰擦声，往往是由于转子与定子相擦（扫 膛）
２、防止液体和气体物料的泄漏。如果液体 和气体介质泄漏进入电动机内部，将会直 接造成电动机绝缘下降而跳闸。一般液体 和气体泄漏有以下几种表现形式：各种容 器和输送管道泄漏、泵体密封泄漏、冲洗 设备和地面造成等。如果是腐蚀性介质， 这种损害就更严重。
３、防止机械油泄漏后从电动机前端轴承 盒缝隙中进入。与电动机相连的减速机等 机械密封磨损，机械润滑油顺着电动机轴 进入，在电动机内部积聚后，溶解电动机 绝缘漆，使电动机绝缘性能逐步降低，最 终导致电动机烧毁。
六、电动机的事故停机
运行中电动机有下列情况时，应立即切断电源： 运行中发生人身事故 电动机发响发热的同时，转速急速下降 电动机启动设备冒烟起火，电机拖动的机械发生
故障，所带机械的传动装置机构折断（如断轴等 ） 电动机轴承超过规定的高热，电流超过铭牌规定 或运行中电流猛增 电动机发生强大的振动
转子是电机的运转部分，转子也由转子铁芯和绕组组 成，异步电动机的转子绕组绕组一般采用鼠笼式绕组。
其他附件：前后轴承、端盖、内外油盖、风扇及风扇 罩、接线盒
二、电动机基本参数
电动机的铭牌 ：电机型号、额定电压(V)、额定电流(A)、频率、接法、 额定功率(KW)、防护等级、转速、绝缘等级等。
额定电流：电动机的铭牌给定的额定电流是电机在额定运行时（室温 35℃）的数值，超过额定电流，电机绕组将过热而损坏。我们在运行 中可以参考现场电流表和电脑显示的电流值，结合电机的规格型号判 断运行电机的负荷情况，一般电机（380V）的额定电流可按一千瓦两 安培即电机功率的两倍估算。
防护等级：基本的防护有IP23、IP44系列，IP是防护等级的标识符号， IP23的第一位数字２是指能防止手指触及机壳内带电或转动部分，防 止直径大于１２ｍｍ的小固体异物进入，第二位数字是指沿垂直线成 ６０度（或小于６０度 ）的淋水对电机应无有害影响。 IP44中４是 指能防止厚度大于１ｍｍ的工具、金属线等小固体异物触及机壳内带 电或转动部分，但不包括由外风扇吸风或送风的通风口和封闭式电机 的泄水孔，第二位数字４是指任何方向溅水于电机应无有害影响。
电机的绝缘等级： A级 E级 B级 F级 H级 最高允许温度（℃） 105 120 130 155 180 绕组温升限值（K） 60 75 80 100 125 性能参考温度（℃） 80 95 100 120 145 Ｙ系列电机采用Ｂ级，绕组允许温升为８０Ｋ。 温升=温度-环境温 度
三、电动机的启动
三相异步电动机的使用与维护
2、电机的分类 按照转子结构形式分为：鼠笼式，绕线式
按机壳防护形式分：防护式，封闭式，开启式
3、电机的结构
异步电动机是由两个基本的部分组成，静止部分称为 定子，转动部分称为转子，在定子和转子之间具有一 定的 气隙。
定子包括铁芯和绕组以及机壳（包括基座、端盖）， 铁芯是磁路的一部分，由薄的硅钢片叠压而成，定子 绕组是电机的电路部分，由多个线圈组成。
电动机从接通电源到匀速转动的过程叫启动过程，异步电 动机的启动电流通常可达到额定电流的4~7倍，大的启动 电流将导致供电线路电压下降，影响其它设备的稳定运行。
大型电机（高压电机及100KW以上）两次启动的间隔时间 不的少于半小时，
电机启动前必须盘车灵活，严禁频繁起停电机。长期未启 动的电机和功率超过110KW的电机应联系电工检查绝缘是 否合格。
电机启动前应盘车灵活，严禁点 启动按钮的方式盘车
四、电动机的日常运行和维护
电动机的正常使用，日常运行中的监视和维护很重要，主要的日常检 查有：
1、监督电机的发热情况：电机在运行中温度过高，不仅加速电机的 绕组绝缘老化，缩短电机的使用寿命，过高的温度也会使润滑脂变质， 最终烧毁电机。在运行中可采用测温枪测量前外油盖处轴承的温度， 一般不得超过９５ ℃
2、监督电机的额定电流：电机长时间超过额定电流运行，绕组将过 热而损坏。我们在运行中可以参考现场电流表和电脑显示的电流值， 结合电机的规格型号判断运行电机的负荷情况。
3、注意电机的振动：电机振动过大，必须检查基础是否牢固，地角 螺丝是否松动，皮带轮或联轴器是否松动等。有时振动是由转子不正 常引起的，也有因短路引起的，应查找原因，设法消除。
电机运行中，有时因为超负荷时间过久， 以致绝缘损坏，就可以嗅到一种特殊的绝 缘漆气味，当发现有异常声音和异味时， 应立即停机，联系电仪工检查。除了上述 各项，电动机在运行中还应该注意其通风 情况和周围环境的清洁
五、常见的故障原因
在日常生产中，有不同的工艺介质，有固体、液 体、气体或三者相互混合的工艺物料需要机械设 备输送，这些物料大多数存在很强的腐蚀性。输 送这些物料的机械有皮带、破碎机、振动筛、泵 类、搅拌桨、风机类等，根据现场环境和操作特 点，电动机的日常检查还要防止物料泄漏进入电 动机内部。 １、防止固体物料的进入。一般固体及小颗粒物 料从接线盒处进入电动机内部，则会到达电动机 定转子的气隙之间，造成电动机扫膛，直到磨坏 电动机绕组绝缘，使电动机损坏或报废。粉尘的 积聚也会侵蚀绕组，破坏绝缘，影响散热。
电机启动时应观察电流表，如果发现电流表摆动大或长时 间偏高，电机转速很慢、机身震动大、声音异常或者有放 电、冒烟、冒火等不正常现象应立即停机，联系电工检查。
案例
1、2008年11月2日，聚合干燥动筛电机 跳闸后连续多次启动导致电机烧毁。
2、2008年12月11日，有机甲醛真空泵A泵 电机连续多次启动导致电机烧毁。
