教你如何选用合适的三相异步电动机
三相异步电动机的型号及选用
三相异步电动机的型号及选用三相异步电动机的型号及选用三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1 产品（类型）代号CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号 Y T TF Z ZF QF SF C Q F H2 特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母 T TH TA G H W F产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。
下面为两个产品举例：（1）三相异步电动机Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机3 常用三相异步电动机产品型号、结构特点及应用场合序号名称型号机座号与功率范围结构特点应用场合新老1 小型三相异步电动机（封闭式） Y2(IP55) Y(IP44)JO2JO H80~3550.75~315KW 外壳为封闭式，可防止灰尘、水滴浸入。
三相异步电动机的选型及应用
三相异步电动机的选型及应用下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!在工业自动化和机械设备领域，三相异步电动机凭借其高效、稳定、易于维护的特性，成为了驱动各种设备的核心动力源。

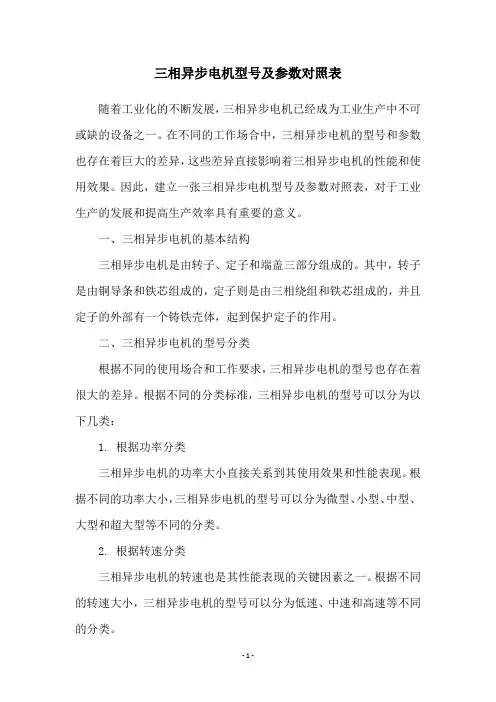

三相异步电机型号及参数对照表
三相异步电机型号及参数对照表随着工业化的不断发展，三相异步电机已经成为工业生产中不可或缺的设备之一。
在不同的工作场合中，三相异步电机的型号和参数也存在着巨大的差异，这些差异直接影响着三相异步电机的性能和使用效果。
因此，建立一张三相异步电机型号及参数对照表，对于工业生产的发展和提高生产效率具有重要的意义。
一、三相异步电机的基本结构三相异步电机是由转子、定子和端盖三部分组成的。
其中，转子是由铜导条和铁芯组成的，定子则是由三相绕组和铁芯组成的，并且定子的外部有一个铸铁壳体，起到保护定子的作用。
二、三相异步电机的型号分类根据不同的使用场合和工作要求，三相异步电机的型号也存在着很大的差异。
根据不同的分类标准，三相异步电机的型号可以分为以下几类：1. 根据功率分类三相异步电机的功率大小直接关系到其使用效果和性能表现。
根据不同的功率大小，三相异步电机的型号可以分为微型、小型、中型、大型和超大型等不同的分类。
2. 根据转速分类三相异步电机的转速也是其性能表现的关键因素之一。
根据不同的转速大小，三相异步电机的型号可以分为低速、中速和高速等不同的分类。
3. 根据电压分类三相异步电机的电压大小也是其性能表现的关键因素之一。
根据不同的电压大小，三相异步电机的型号可以分为低压、中压和高压等不同的分类。
三、三相异步电机的参数对照表为了更好地了解和使用不同型号的三相异步电机，我们需要建立一张三相异步电机型号及参数对照表。
下面是一张基于不同型号的三相异步电机的参数对照表，供大家参考：| 型号 | 功率 | 转速 | 电压 | 额定电流 | 效率 || --- | --- | --- | --- | --- | --- || YB2-80M1-4 | 0.75KW | 1440rpm | 380V | 1.8A | 82% | | YB2-90S-2 | 1.5KW | 2840rpm | 380V | 3.2A | 84% || YB2-100L-4 | 3KW | 1440rpm | 380V | 6.4A | 86% || YB2-112M-4 | 4KW | 1440rpm | 380V | 8.6A | 87% || YB2-132S1-2 | 5.5KW | 2840rpm | 380V | 11.5A | 89% | | YB2-160M-4 | 11KW | 1440rpm | 380V | 22.6A | 91% || YB2-180M-4 | 15KW | 1440rpm | 380V | 30A | 92% || YB2-200L-4 | 22KW | 1440rpm | 380V | 43A | 93% || YB2-225M-4 | 30KW | 1440rpm | 380V | 58A | 94% || YB2-280S-4 | 75KW | 1480rpm | 380V | 155A | 95% |四、三相异步电机的应用领域三相异步电机是一种广泛应用于工业生产中的电机设备，其应用领域非常广泛。
三相交流异步电动机的选择
三相交流异步电动机的选择三相沟通异步电动机的选用，主要从选用的电动机的功率、工作电压、种类、型式及其爱护电器考虑。
1.功率的选择选用电动机的功率大小是依据生产机械的需要所确定的。
(1)连续运行电动机功率的选择对于连续运行的电动机，先算诞生产机械的功率，所选用的电动机的额定功率等于或大于生产机械的功率即可。
例如，带动车床切削的电动机功率为:P==（kW）式中P1为车床的切削功率；F为切削力（N）；v为切削速度（m/min）;η1为传动机构的效率。
(2)短时运行电动机功率的选择短时运行电动机的功率可以允许适当过载．设过载系数为λ，则电动机的额定功率可以是生产机械所要求的功率的。
如上例是短时切削加工车床，其电动机的功率为；P=（kW）2.种类和型式的选择(1）种类的选择选择电动机的种类是从沟通或直流、机械特性、调速与起动特性、维护及价格等方面考虑。
由于生产上常用的是三相沟通点，如没有特别要求，多采纳沟通电动机。
由于三相鼠笼式异步电动机结构简洁，结实耐用，工作牢靠，价格低廉，维护便利；其缺点是调速困难，功率因数较低，起动性能较差。
因此，在要求机械特性较硬而无特别要求的一般生产机械的拖动，如水泵、通风机、运输机、传送带和机床都采纳鼠笼式异步电动机。
绕线式电动机的基本性能与鼠笼式相同。
其特点是起动性能较好，并可在不大的范围内平滑调速。
但是它的价格较鼠笼式电动机为贵，维护亦较不便。
因此，只有在某些必需采纳绕线式电动机的场合，如起重机、锻压机等，大多采纳鼠笼式异步电动机。
(2)结构形式的选择在不同的工作环境，应采纳不同结构形式的电动机，以保证平安牢靠地运行。
电动机常用的结构形式有：开启式、防护式、封闭式和防爆式，如下图所示。
3.电压和转速的选择电动机电压等级的选择，要依据电动机的类型，功率以及使用地点的电压来打算。
电动机的额定转速依据生产机械的要求而打算，一般采纳尽量高转速的电动机。
三相异步电动机的选型计算
三相异步电动机的选型计算选择三相异步电动机，首先要确定电动机工作点的力矩有多大，而且在这个力矩下需要的电动机转速（即额定转速）是多少。
这样才能确定需要多大的电机，才能满足这一要求。
电动机的额定速度、额定力矩，决定了电动机的输出功率。
对于两台尺寸完全相同的电动机而言，因为转速不一样、力矩不一样，所以输出功率也有所差异。
力矩大、转速高的电机，其输出功率大，当然也需要增加电流量。
电动机输出功率计算方法如下：P2＝1.028×10 ×T×N 单位：瓦（W）其中：T--负载力矩单位：克/厘米（g/cm）N--负载转速单位：转/分（rpm）对于同一台三相异步电机，当力矩不变时，电机转速与电压成正比。
也就是说，电压越高，转速就越高。
如：一台12V 电机，在额定力矩下的负载转速为5000rpm，当把电压升高到24V 时，则负载转速大约为10000rpm。
同台电机，负载转速和负载矩成反比。
即：随着负荷量的增加，电机转速会有所减少。
如：一台电机，若在200g/cm 时的转速为5000rpm，当负载力矩大于200g/cm 时，电机转速将低于5000rpm；而当负载力矩小于200g/cm 时，电机转速将高于5000rpm。
一般来说，电机所带来的负载力矩应该和电机给出的额定力矩一样。
由于，在额定力矩下作业时，电机处于最高效的点附近。
而当载重量大于额定量量时，电机处于超负荷运转状态，这将影响电机的发热使用寿命。
电机的力矩通常用g/cm（克/厘米）表示，与其他力矩单位的换算关系是：0.014oz-in ＝1g/cm ＝0.098mNm0.142oz-in＝1mNM＝10.2g/cm72.0g/cm ＝1oz-in＝7.056mNm长度单位的换算关系是：25.4mm ＝1mm＝0.039in lin 重量单位的换算关系是：28.35g＝1g＝0.035oz loz。

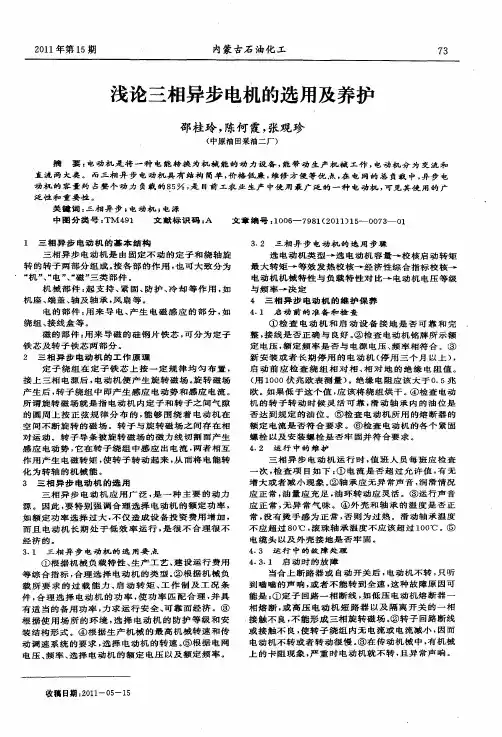

浅论三相异步电机的选用及养护
定 子绕 组 在定 子 铁 芯 上 按一 定 规 律 均匀 布 置 ， 接 上 三 相 电 源 后 ， 动 机 便 产 生 旋 转 磁 场 。 转 磁 场 电 旋 产 生后 ， 子 绕组 中即产生 感应 电动势 和感应 电流 。 转
所 谓 旋 转 磁 场 就 是 指 电 动 机 内 定 子 和 转 子 之 间 气 隙 的 圆 周 上 按 正 弦 规 律 分 布 的 ， 够 围 绕 着 电 动 机 在 能 空 间 不 断 旋 转 的磁 场 。 转 子 与 旋 转 磁 场 之 间存 在 相 对 运 动 。转 子 导 条 被 旋 转 磁 场 的 磁 力 线 切 割 而 产 生 感 应 电 动 势 ， 在 转 子 绕 组 中感 应 出 电 流 ， 者 相 互 它 两
欧 。如 果 低 于 这 个 值 ， 该 将 绕 组 烘 干 。④ 检 查 电 动 应 机 的 转 子 转 动 时 候 灵 活 可 靠 ， 动 轴 承 内 的 油 位 是 滑 否 达 到 规 定 的 油 位 。⑤ 检 查 电 动 机 所 用 的熔 断 器 的 额 定 电流 是 否 符 合 要 求 。⑥ 检 查 电动 机 的 各 个 紧 固 螺 栓 以及 安 装 螺 栓 是 否 牢 固并 符 合 要 求 。 ４ ２ 运 行 中 的 维 护 ． 三 相 异 步 电 动 机 运 行 时 ， 班 人 员 每 班 应 检 查 值 次 ， 查 项 目如 下 ： 电 流 是 否 超 过 允 许 值 ， 无 检 ① 有 增 大 或 者 减 小 现 象 。 轴 承 应 无 异 常 声 音 ， 滑 情 况 ② 润
直 流 两 大 类 。 而 三相 异 步 电 动 机 具 有 结 构 简 单 ， 格 低 廉 ， 价 维修 方 便 等 优 点 ， 电 网 的 总 负 栽 中 ， 步 电 在 异 动 机 的 容 量 约 占整 个 动 力 负载 的 璺 ， 目前 工 农 业 生产 中使 用 最 广 泛 的 一 种 电 动 机 ， 见 其使 用 的 广 ５ 是 可
最新三相异步电动机型号规格选择指南
最新三相异步电动机型号规格选择指南引言：三相异步电动机是工业生产中最常用的电动机，广泛应用于各个行业。
选择合适的三相异步电动机型号和规格对于提高生产效率、保障设备正常运行至关重要。
本文将结合当前市场上的最新型号和规格，为大家提供一个三相异步电动机型号规格选择的指南。
一、选择合适的电机类型1.常规异步电动机：适用于一般的工业生产，具有较低的成本和较高的可靠性。
2.变频异步电动机：适用于需要频繁启停、调节转速的场合，具有能效比高、调速范围广等优点。
二、选择合适的功率电动机功率的选择主要取决于所需的载荷。
一般来说，功率过大可能会造成能源浪费，功率过小则无法满足负载需求。
在选择功率时，应考虑以下因素：1.设备运行的最大负载情况。
2.设备的工作周期和启停次数。
3.外部环境条件，如环境温度、海拔高度等。
三、选择合适的额定转速额定转速是指电机在额定电压、额定频率下工作的时候的转速。
选择合适的额定转速需要考虑以下因素：1.工作负载的要求。
比如需要较高的转速时，选择额定转速较高的电机。
2.设备的传动结构和要求。
比如需要与其他设备配合时，需要选择转速相近的电机。
四、选择合适的额定电压和额定频率选择合适的额定电压和额定频率需要根据实际工作环境来确定，一般来说有以下几种常见的情况：1.国家标准电压和频率：电网供电标准一般是380V/50Hz或者220V/50Hz。
2.特殊电压和频率要求：如海外市场或一些特殊行业的要求，需要根据具体情况选择。
五、选择合适的绝缘等级和防护等级绝缘等级和防护等级是电动机的重要指标，关系到电机的安全可靠性和使用寿命。
常见的绝缘等级有B、F、H等；常见的防护等级有IP54、IP55等。
选择时应根据实际工况和环境要求来确定。
六、选择合适的冷却方式冷却方式对电机的运行温度和散热性能有较大影响。
常见的冷却方式有自然风冷、强制风冷、自冷式和全封闭冷却方式等。
根据实际工作环境和需求来选择合适的冷却方式。
七、选择合适的轴承类型和润滑方式轴承是保证电动机正常运转的重要部件，润滑方式则直接影响到轴承的寿命和工作效果。
三相异步电动机的型号、选用
三相异步电动机的型号及选用标签：杂谈分类：电机的学习研究三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1 产品（类型）代号CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号 Y T TF Z ZF QF SF C Q F H2 特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母 T TH TA G H W F产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。
下面为两个产品举例：（1）三相异步电动机Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机3 常用三相异步电动机产品型号、结构特点及应用场合序号名称型号机座号与功率范围结构特点应用场合新老1 小型三相异步电动机（封闭式） Y2(IP55) Y(IP44)JO2JO H80~3550.75~315KW 外壳为封闭式，可防止灰尘、水滴浸入。
三相异步电动机的选用
三相异步电动机的选用三相异步电动机是一种将电能转变为机械能并拖动生产机械工作的动力设备，它具有结构简单、运行可靠、成本低廉、维护方便等一系列优点，能适应各种不同使用条件的需要，因此被广泛地应用于工农业生产中。
基础知识1 三相异步电动机的结构三相异步电动机是利用电磁感应原理，将电能转变为机械能并拖动生产机械工作的动力机。
按照它们的使用电源相数不同分为单相和三相异步电动机；按转子结构形式可分为鼠笼式和绕线式异步电动机；按外壳的防护形式可分为开启式、防护式、封闭式异步电动机。
三相异步电动机其外形如图 5.1，由两个基本部分组成，固定不动的部分叫定子，转动的部分叫转子。
(1)定子。
电动机的定子主要由定子铁芯、定子绕组、机壳和端盖组成，其作用是通入三相交流电源时产生旋转磁场。
其各部分组成及作用见表5.1。
(2)转子。
电动机的转子主要由转子铁芯、转子绕组和转轴组成，其作用是在定子旋转磁场感应下产生电磁转矩，沿着旋转磁场方向转动，并输出动力带动生产机械运转。
其各部分组成及作用见表5.1。
表5.1 三相异步电动机各组成部分及作用名称作用定子（固定部分）机座电动机的外壳，起支撑作用定子铁芯安装在机座内由0.35-0.5mm厚的硅钢片叠成，用来固定定子绕组定子绕组嵌在定子铁芯内部，在绕组内通以电流产生旋转磁场转子（转动部分）转子铁芯用来绕制转子绕组转子绕组转子绕组切割磁力线时在绕组内产生感应电流又在磁场的作用下产生转动力矩其它部件接线盒工作电源的连接与定子绕组的接法风叶用于电动机的散热端盖、风罩固定转轴和外部保护作用图5.1 三相异步电动机的外形基础知识2 三相异步电动机的铭牌每台电动机的机壳上都有一块铭牌，上面标有型号、规格和有关技术数据，如图5.2所示。
1.型号：以Y—112M—4型为例，Y为电动机的系列代号，112为基座至输出转轴的中心高度（mm），M为机座类别，（L为长机座，M为中机座，S为短机座），4 为磁极数。
三相沟通异步电动机的挑选
三相沟通异步电动机的挑选三相沟通异步电动机的选用，首要从选用的电动机的功率、作业电压、品种、型式及其保护电器思考。
1.功率的挑选选用电动机的功率巨细是依据出产机械的需求所判定的。
(1)接连作业电动机功率的挑选关于接连作业的电动机，先算出出产机械的功率，所选用的电动机的额外功率等于或大于出产机械的功率即可。
例如，股动车床切削的电动机功率为:P==（kW）式中P1为车床的切削功率；F为切削力（N）；v为切削速度（m/min）;η1为传动安排的功率。
(2)短时作业电动机功率的挑选短时作业电动机的功率能够容许恰当过载．设过载系数为λ，则电动机的额外功率可所以出产机械所恳求的功率的。
如上例是短时切削加工车床，其电动机的功率为；P=（kW）2.品种和型式的挑选(1）品种的挑选挑选电动机的品种是从沟通或直流、机械特性、调速与起动特性、保护及报价等方面思考。
由于出产上常用的是三相沟通点，如没有分外恳求，多选用沟通电动机。
由于三相鼠笼式异步电动安排造简略，稳固经用，作业牢靠，报价低价，保护便当；其缺陷是调速困难，功率因数较低，起动功用较差。
因而，在恳求机械特性较硬而无分外恳求的通常出产机械的拖动，如水泵、通风机、运送机、传送带和机床都选用鼠笼式异步电动机。
绕线式电动机的根柢功用与鼠笼式一样。
其特征是起动功用较好，并可在不大的计划内滑润调速。
但是它的报价较鼠笼式电动机为贵，保护亦较不方便利利当。
因而，只需在某些有必要选用绕线式电动机的场合，如起重机、锻压机等，大多选用鼠笼式异步电动机。
(2)构造办法的挑选在纷歧样的作业环境，应选用纷歧样构造办法的电动机，以确保安全牢靠地作业。
电动机常用的构造办法有：翻开式、防护式、关闭式和防爆式，如下图所示。
3.电压和转速的挑选电动机电压等级的挑选，要依据电动机的类型，功率以及运用地址的电压来抉择。
电动机的额外转速依据出产机械的恳求而抉择，通常采竭尽量高转速的电动机。
三相异步电动机分类及选型
三相异步电动机分类及选型来源：湘潭电机集团有限公司 /三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1 产品（类型）代号CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号 Y T TF Z ZF QF SF C Q F H2 特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母 T TH TA G H W F产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。
下面为两个产品举例：（1）三相异步电动机Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机3 常用三相异步电动机产品型号、结构特点及应用场合序号名称型号机座号与功率范围结构特点应用场合新老1 小型三相异步电动机（封闭式） Y2(IP55) Y(IP44)JO2JO H80~3550.75~315KW 外壳为封闭式，可防止灰尘、水滴浸入。
Y型三相异步电机选型
Y型三相异步电机选型 The Standardization Office was revised on the afternoon of December 13, 2020产品性能与特点:Y系列三相异步电动机是一般用途低压三相鼠笼型异步电动机基本系列。
该系列可以满足国内外一般用途的需要，机座范围80-315，是全国统一设计的系列产品。
Y系列电动机具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点。
安装尺寸和功率等级完全符合IEC标准。
采用B级绝缘、外壳防护等级为IP44，冷却方式IC411。
Y系列电动机，额定电压为380V，额定频率为50Hz,3kW及以下为“Y”接法，4kW及以上为“Δ”接法。
Y系列电动机应用于一般无特殊要求的机械设备、如农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等。
Y系列三相异步电动机使用说明书l、电动机的安装1．1安装前的准备工作电动机开箱前应检查包装是否完整无损，有无受潮的现象，开罩后应小心清除电动机上的尘土和防锈层，仔细检查在运输过程中有无变形和损坏，紧固件有无松动或脱落，转子转动是否灵活，铭牌数据是否符合要求，并用500VMQ表测量高压电阻，绝缘电阻应不低于1MQ否则应对绕组进行干燥处理，但是处理温度不超过J20℃。
1．2电动机的安装场地和安装基础电动机的安装场地海拔高度应不超过100()m；一般用途的电动机的安装场地要干燥、洁净，电动机周围应通风良好，与其它设备要留有一定的间隔，以便于检查，监视和清扫，环境温度在40℃以下，并需防止强烈的辐射；安装基础要坚固、结实，有一定的刚度，安装面应平整，以保证电机的平衡运行。
I．3电动机的接线1．3．1电动机应妥善接地，接线盒内右下方及机座外壳有接地装置，必要时亦可利用电动机底脚或法兰盘紧固螺栓接地，以保证电动机的安全运行。
1．4电动机与机械负载的联接1．4．1电动机可采用联轴器，正齿轴或皮带与负载机械联接，双轴伸电动机的风扇端只允许采用联轴器传动。
第五讲 三相异步电动机的规格型号、选择原则
3、回馈制动
n0
F
n1
T
转子
n
n > n0
三相异步电动机的结构原理
设备图
电子信息工程教研室
电气设备控制与检测
七、三相异步电动机的铭牌数据
三相异步电动机的结构原理
电气设备控制与检测
四、三相异步机的起动
1、起动电流 Ist：
中小型鼠笼式电机起动电流为额定电流的5 ~ 7 倍。 原因：起动时 n=0，转子导条切割磁力线速度很大。 转子感应电势 转子电流
电磁转矩
影响： 频繁起动时造成热量积累 大电流使电网电压降低 作
三相异步电动机的结构原理
电机过热 影响其他负载工
（2）低速转差率S 增大，转子铜耗增大，效率低。 （3）低速机械特性变软，负载稍有变化，转速波动大，
运行不稳定。
三相异步电动机的结构原理
设备图
电子信息工程教研室
电气设备控制与检测
六、三相异步机的制动
1、能耗制动
停车时断开交流电源，接至直流电源上，产生制动转矩。
A B C QS FB £ « R £ n2 TB N
电气设备控制与检测
A1
N
X2
S
·X
1
A1
X1
·
A2 P=1 i
•
•
A2
X2
i
采用变极调速方法的电动机称作双速电机，由于调速时其 转速呈跳跃性变化，因而只用在对调速性能要求不高的场合， 如铣床、镗床、磨床等机床上。
三相异步电动机的结构原理
设备图
电子信息工程教研室
电气设备控制与检测
D4 D1 D3
A
电气设备控制与检测
（4）绕线型异步电动机转子串电阻起动
三相异步电动机的规格型号及选用
三相异步电动机的型号及选用内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T199 3-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1 产品（类型）代号CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号 Y T TF Z ZF QF SF C Q F H2 特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母 T TH TA G H W F产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。
三相异步电动机的选择(版本2)要点
电动机应具有一定的过载能力。
选择 方法
分析计算法。 调查统计类比法。
二、电动机类型的选择
笼型电动机（可优先考虑） 结构简单，工作可靠，维护方便。但起动性能差， 适用于空载或轻载起动的生产机械（风机、水泵、一 般机床等）。 绕线型电动机： 价格较贵，起动性能好，适用于起重机、轧钢机 等。
三、结构形式的选择
专业
专注
专心
电机控制技术
——三相异步电动机的 基本结构
工作单位：邢台职业技术学院
主讲：马军强
目
1
2 3 4 5
录
电动机容量（功率）的选择
电动机类型的选择
结构形式的选择 额定电压的选择 额定转速的选择
一、电动机容量（功率）的选择
电动机的起动转矩应大于负载转矩。 选择 原则
电动机在运行时的温升不超过其容许值。
卧式（轴为水平）、立式（轴为垂直）、开启式、封 闭式、防护式。
四、额定电压的选择
4~100kW的电动机的一般为380V，接。 3kW以下一般为380V，Y接。100kW以上可考虑 额定电压为3、6或10kV的高压电动机。
五也愈高， 功率因数和效率也就低，同步转速有3000 r／min； 1500r／min； 1000 r／min；750 r／min 等。 一般情况下，可选用同步转速为1500 r／min 的电动机。
三相异步电动机的选择
电压 380伏 电流 56.8安 定额 连续 绝缘等级 B XX电机厂
接法 Δ 温升 80℃ 功率因数 0.87 出厂年月
三相异步电动机 型号 Y2-632-2 功率 0.25KW IP 54 频率 50赫兹 电压 380V 电流 0.7A 转速 2725 r/min 定额 连续 XX电机厂 接法 Y cosφ 0.81 绝缘等级 F 出厂年月
最小转 矩/额定 转矩
Y2-631-2 Y2-632-2 Y2-711-2 Y2-712-2 Y2-801-2 Y2-802-2 Y2-90S-2 Y2-90L-2
1/4 1/3 1/2 3/4 1 1.5 2 3
0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2
0.5 0.7 0.9 1.3 1.7 2.5 3.3 4.6
接法 温升 功率因数 出厂年月
Δ 80℃ 0.87
绝缘等级 B XX电机厂
型号（Y200L-4）：
Y——产品代号； 200——机座中心高200mm；
L表示长机座，（ S表示短机座， M表示中机座）；
4——磁极极数(极对数 p=2)。
n1=?
60 f 60 50 n1 = =1500 (r/min） p 2
型号Y2-632-2：
60 f n1 p
转差率
同步转速3000转/分
(r/min)
3000 2725 s 0.09 3000
三相异步电动机 型号 功率 转速 频率 Y200L-4 30千瓦 1470转/分 50赫兹 电压 380伏 电流 56.8安 定额 连续 绝缘等级 B XX电机厂 接法 Δ 温升 80℃ 功率因数 0.87 出厂年月
2730 2725 2755 2790 2845 2840 2840 2840
三相异步电动机的选用
三相异步电动机的选用三相异步电动机是一种将电能转变为机械能并拖动生产机械工作的动力设备，它具有结构简单、运行可靠、成本低廉、维护方便等一系列优点，能适应各种不同使用条件的需要，因此被广泛地应用于工农业生产中。
基础知识1 三相异步电动机的结构三相异步电动机是利用电磁感应原理，将电能转变为机械能并拖动生产机械工作的动力机。
按照它们的使用电源相数不同分为单相和三相异步电动机；按转子结构形式可分为鼠笼式和绕线式异步电动机；按外壳的防护形式可分为开启式、防护式、封闭式异步电动机。
三相异步电动机其外形如图 5.1，由两个基本部分组成，固定不动的部分叫定子，转动的部分叫转子。
(1)定子。
电动机的定子主要由定子铁芯、定子绕组、机壳和端盖组成，其作用是通入三相交流电源时产生旋转磁场。
其各部分组成及作用见表5.1。
(2)转子。
电动机的转子主要由转子铁芯、转子绕组和转轴组成，其作用是在定子旋转磁场感应下产生电磁转矩，沿着旋转磁场方向转动，并输出动力带动生产机械运转。
其各部分组成及作用见表5.1。
表5.1 三相异步电动机各组成部分及作用名称作用定子（固定部分）机座电动机的外壳，起支撑作用定子铁芯安装在机座内由0.35-0.5mm厚的硅钢片叠成，用来固定定子绕组定子绕组嵌在定子铁芯内部，在绕组内通以电流产生旋转磁场转子（转动部分）转子铁芯用来绕制转子绕组转子绕组转子绕组切割磁力线时在绕组内产生感应电流又在磁场的作用下产生转动力矩其它部件接线盒工作电源的连接与定子绕组的接法风叶用于电动机的散热端盖、风罩固定转轴和外部保护作用图5.1 三相异步电动机的外形基础知识2 三相异步电动机的铭牌每台电动机的机壳上都有一块铭牌，上面标有型号、规格和有关技术数据，如图5.2所示。
1.型号：以Y—112M—4型为例，Y为电动机的系列代号，112为基座至输出转轴的中心高度（mm），M为机座类别，（L为长机座，M为中机座，S为短机座），4 为磁极数。
第三章第一节三相异步电动机的选型
中煤职业技术学院
教
案
班 课
级：2015 年中级采掘电钳工 程：三相异步电动机安装与调试 张文明 2015 年 6 月
任课教师：
上课时间： 2015 年 5 月～
三相异步电动机安装与调试 备课日期: 2015 年 4 月 20 日
班级 课型 课题 目的 要求 重点 难点 教法 教具 教学环节 2015 年中级采掘电钳工 讲授型
30 分钟
10 分钟
2 分钟
20 分钟
30 分钟
课Hale Waihona Puke 小结课后 作业所以 该离心泵应选择功率为 25kw 的三相异步电动机。 六、三相异步电动机转速的选择 作业机有其额定转速， 三相异步电动机有电动机的额 定转速， 工作时两者转速的必须相互配合， 才能使机组正 常运转， 所以三相异步电动机的选配除了满足功率的要求 以外，转速也要与作业机相称。转速不配套，会带来很多 不利的影响， 作业机的转速如果相对三相异步电动机的额 定转速过高， 就容易产生三相异步电动机过载， 会出现烧 坏三相异步电动机或者加快电动机磨损等现象，转速过 低，容易产生作业机不工作。 转速配套就是指三相异步电动机按照他的额定转速 运转时， 拖动的作业机也在额定转速下运行， 即两者都在 额定转速下同时运转。当作业机和电动机的额定转速相 符，转向也相同时，转速配套问题液比较容易解决，如果 转速不等或者转向也不相同， 就要用传动装置来使两者的 转速配合，已达到传递功率的目的。 1.直接传动 作业机和电动机的额定转速相等或很 接近时， 可采用直接传动， 直接传动方式用联轴器吧作业 机和电动机连接起来，如图 3-4 所示 其特点是：具有结构紧凑，占地面积小，传动平稳， 效率高，运转可靠，经济，安全等优点。 联轴器分为刚性联轴器，弹性联轴器和爪型联轴器 3 种，如图 3-5 所以，目前我国的水泵转速一般都按异步 电动机转速设计， 所以三相异步电动机带动水泵的机组大 多数为直接传动。 2. 间接传动 当作业机与三相异步电动机的额定 转速不相配，或轴线不在同一直线，或者转向不同时，必 须采用间接传动， 使用三相异步电动机的作业机机组均采 用皮带传动。 皮带传动特点：传动平稳，可起缓冲，减震作业。当 出现过载时，皮带即打滑，以保护机械零件免遭破坏，结 构简单，使用维护方便。 皮带传动又分为平皮带传动和三角皮带传动两种， 如 图 3-6 所示 一般三相异步电动机的皮带轮直径由生产厂统一规 定，并随机附带，因此机组的转速配套，主要是通过改变 或确定作业机的皮带轮致敬来实现。作业机皮带直径=电 动机皮带直径*电动机的转速/ （1.02~1.05） *作业机的转 速 不同传动方式的对比分析见表 3-3。 【课堂小结】 1.作业机对三相异步电动机的要求； 2.三相异步电动机选型的步骤； 3.三相异步电动机类型的选择； 4.三相异步电动机的功率电压转速的选择。 【作业布置】 复习所学三相异步电动机的相关知识；预习三相异步电 动机的安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你如何选用合适的三相异步电动机
三相异步电动机广泛适用于不含易燃、易爆或腐蚀性气体的一般场合和无特殊要求的机械设备上，如金属切削机床、泵、风机、运输机械、搅拌机、农业机械和食品机械等。
主要由导磁材料（硅钢片）、线圈绕组（铜导线）及机座外壳部件等组成。
其工作原理即物理学中的电磁感应定律。
三相异步电动机使用条件：
环境温度：-15℃＜θ＜40℃
工作方式：S1
防护等级：IP44、IP54、IP55
绝缘等级：B级、F级、H级
海拔：不超过1000m
额定电压：380V，可选220-760V之间任何电压值
额定频率：50Hz、60Hz
冷却方式：ICO141
连接方式：3KW及以下Y接法、4KW及以上为△接法
选用合适的三相异步电动机的一般方法如下：
1、电机类型选择
电机类型的选择与使用要求、运行地点环境污染情况和气候条件等有关。
2、按现有的电源供电方式及容量选用电机额定电压及功率。
a、目前我国供电电网频率为50Hz，主要常用电压等级110V、220V、380V、660V、1000（1140V）、3000V、6000V、10000V。
（注意三相电压和单相电压的区别）
b、电机功率选用除了满足拖动的机械负载要求外，还应考虑是否具备足够容量的供电网络。
3、外壳防护等级
外壳防护等级的选用直接涉及人身安全和设备可靠运行，应根据电机使用场合，防止人体接触到电机内部危险部件，防止固体异物进入机壳内，防止水进入壳内对电机造成有害影响。
电机外壳防护等级由字母IP加二位特征数字组成，第一位特征数字表示防固体，第二位特征数字表示防液体。
如IP44：第一位特征数字是表示防护1mm固体的电机，能防止直径或厚度大于1mm
的导线或直条能触及或接近机壳内带电或转动部件。
第二位特征数字是表示防溅水，电机能承受任何方向的溅水应无有害影响。
又如IP23：第一位特征数字是表示防护大于12mm固体进入电机，能防止手指或长度不超过80mm的类似物体触及或接近机壳内带电或转动部件，能防止大于12mm的固体异物进入机壳内。
第二位特征数字是表示防滴水电机，即与垂直线成60°角范围内的滴水应无有害影响。
以上特征数字越大即表示防护等级越高，可查阅GB/T4942.1《电机外壳防护分级》标准。
4、安装结构形式
应按配套设备的安装要求选用合适的三相异步电动机安装型式，安装型式采用代号“IM”为国际统一标注形式。
再由大写字母代表“卧式安装”为B或代表立式安装为V，连同1位或2位阿拉伯数字表示结构特点和类型型式。
一般卧式安装电机为IMB3，即二个端盖，有机底、底脚、有轴伸安装在基础构件上。
另外，一般立式安装电机为IMV1即二个端盖，无底脚、轴伸向下，端盖上带凸缘、凸缘有通孔，凸像在电机的传动端，借凸缘在底部安装，其它安装结构可查阅GB/T997《电机结构及安装型式代号》标准。
