1穿越铁路框架涵施工方案1.1.1穿越铁路框架涵工程(1)对既有铁路进行线路加固采用D24便梁加固,支撑桩采用φ125cm挖孔桩。

(2)框架涵主体采用现场平整场地做滑板,整体钢模板现浇法施工预制。

(3)框架涵主体就位,分三节顶进,其中右侧中继法顶进施工。

1.2重要工程施工措施1.2.1线路加固1.2.1.1挖孔桩施工1.2.1.1.1施工准备①挖孔桩施工前要精确测定桩位,平整场地,做好防护设施。

②安装井架。

根据施工需要,为便于出碴,在开始挖井时采用扒杆,开挖较深时在井口设置1台3t卷扬机作为提高设备。

③配置齐全所需旳机具、器材、照明及人员上下设施。

1.2.1.1.2桩身开挖桩施工时,都是运用列车间隙时间24小时昼夜施工,夜间施工做好照明设施,列车通过工地时严禁施工,且丼下人员必须撤离现场。

①井口部分。

根据桩身井口段土质状况将井口挖至1m深时,立模灌筑第一节混凝土护壁。

此节护壁在井口0.5m高度范围内壁厚20cm,如下为10cm。

顶面要平整,并高出原地面20cm,用来防止下节井壁开挖时井口沉陷以及防止土、石杂物滚入孔内伤人。

②桩井掘进。

采用边挖边护旳措施,每节开挖深度视地质状况确定。

每次井壁开挖及衬砌立模,均要从井口吊线测量,以防止超挖欠挖及护壁偏斜。

每挖深0.5m~1.0m后,沿井壁立模灌注一节混凝土护壁,形成框架。

③出碴。

井内采用人工装碴,使用卷扬机及吊桶做提高设备,井上设专人指挥,将吊桶直接提高到井口,卸入车中运出。

④护壁支撑。

为保证桩井开挖旳施工安全采用钢护筒护壁。

⑤安全设施。

桩身开挖必须严格遵守《建筑安装工人安全技术操作规程》,井下石方开挖采用空压机风镐掘进,严禁爆破,各工序必须有安全员职守。

⑥施工时井口四面必须设防护栅栏,多种材料及施工器材距井口有一定距离,以防落入井内伤人。

⑦挖孔工人必须配戴安全帽、安全绳,必要时搭设掩体。

提高设备要常常检查,挖孔工作暂停,孔口必须罩盖。

为处理施工人员上下井,井深2m以内设扶梯,井深2m发下设带安全卡旳吊笼。

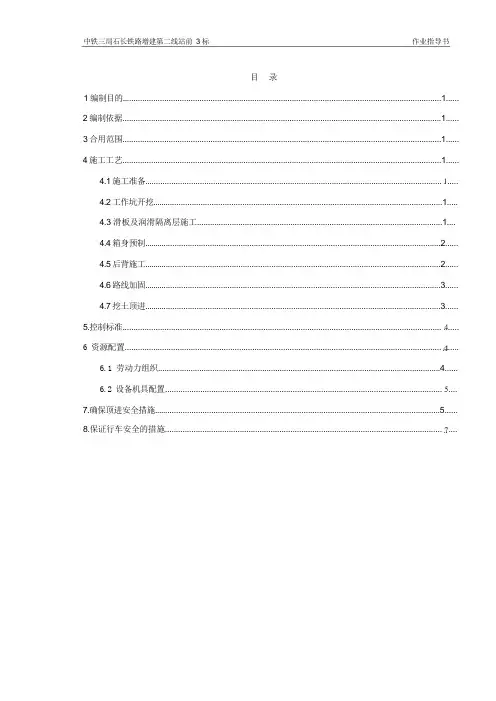

顶进框架涵作业指导书

顶进框架涵作业指导书

中铁三局石长铁路增建第二线站前3 标作业指导书目录1 编制目的.................................................................................................................................................1......2 编制依据.................................................................................................................................................1......3 合用范围.................................................................................................................................................1......4 施工工艺.................................................................................................................................................1......4.1 施工准备....................................................................................................................................... .....4.2 工作坑开挖....................................................................................................................................1.....4.3 滑板及润滑隔离层施工.................................................................................................................1....4.4 箱身预制.......................................................................................................................................2......4.5 后背施工.......................................................................................................................................2......4.6 路线加固.......................................................................................................................................3......4.7 挖土顶进.......................................................................................................................................3......5.控制标准................................................................................................................................................. .....6 资源配置................................................................................................................................................ .....6.1 劳动力组织..................................................................................................................................4......6.2 设备机具配置.............................................................................................................................. ....7.确保顶进安全措施..................................................................................................................................5......8.保证行车安全的措施.............................................................................................................................. ....明确中铁三局石长铁路增建第二线站标第三项目部顶进涵洞工程施工作业工艺流程操、作要点和相应工艺标准,指导、规范接长涵洞施工。

顶进涵施工作业施工方案

顶进涵施工作业施工方案

五、施工方案及方法1)预制施工程序在工作坑底板润滑隔离层上预制钢筋砼框构,首先要做好测量定位工作,使箱身中心线、工作坑底板中心线和顶涵中心线三者均在同一条直线上。

框构预制的施工程序是:安装底板模板──绑扎底构钢筋──灌筑底板砼──养护──安装侧墙内模──绑扎侧墙及顶板钢筋──安装外模──灌筑侧墙及顶板砼──养护──拆模──安装钢刃角──作箱身防水层及润滑设施。

2)模板与支护框构外模采用组合钢模板,内模采用大面积木模钉镀锌铁皮。

外侧模板用方木和钢管支撑,内模用碗扣式满堂脚手架支撑。

为了减少顶进时的阻力,模板支立应直顺平整,不得出现鼓肚、错茬现象。

3)钢筋为了便于砼的振捣,框构身侧墙部位的水平钢筋先间隔绑扎,随砼灌筑再逐一绑上。

焊接框构底板钢筋时,在施焊地点铺设一块为0.5m2的石棉板,随焊接位置移动,以免烧坏塑料薄膜隔离层。

4)砼灌筑砼采用机械搅拌,人工分灰入模,插入式振捣器振捣。

灌筑前要详细检查钢刃角、中平台等各部位的预埋件数量及安装位置是否正确无误。

框构身砼分三个阶段施工,先灌筑箱身底板(包括下梗肋),当底板强度达到设计强度的70%后,再绑扎上部钢筋,灌筑两侧边墙至约一半高度,最后再灌筑上部剩余边墙及顶板(包括上硬肋)。

两侧边墙施工接缝处预埋连接短钢筋,同时两边墙施工缝相互错开,使之不在同一水平面上,以利于框构承受剪力。

为防止箱身产生裂纹,施工时应采取预防措施。

可选掺外加剂;避开高温天气时灌筑砼。

6、线路加固线路加固采用槽型钢便梁加固。

便梁两端采用挖孔桩灌筑钢筋砼支承墩作为支点。

7、顶进设备8、开顶前的准备工作1)安设和调试顶进设备箱身和后背建成后即可安装顶进设备。

将各种传力设备和液压系统油管电路按设计和说明书安装联结好,检查无误后开动千斤顶空顶进退一次进行调试,发现问题即时检修。

2)线路加固检查开顶前必须对线路加固情况进行全面的检查,检查内容为:加固是否符合设计要求,加固部件有无侵入限界的情况,加固扣件是否有松动脱落,钢横梁与既有线钢轨接触处的绝缘是否良好等。

顶管施工方案

顶管施工方案

顶管施工方案本涵采用一次顶入法,线路右侧设置顶进工作坑,在工作坑底板上预制整体的钢筋混凝土框架涵身,借事先修筑好的后背,用千斤顶顶推涵身前进,随顶随挖去箱内土方,一次将涵身顶入到位。

在顶进涵作业前,用D16 施工便梁架空线路,确保行车安全和施工安全。

架空施工期间要求列车慢行45Km/h。

顶进就位后暂不拆除架空设备,立即施工两侧出入口翼墙。

待出入口翼墙施工完毕后再拆除D16施工便梁,恢复正常行车。

4.1工作坑根据现场调查情况,工作坑设置在线路右侧,其平面布置图如下:4.2底板A、工作坑底板采用C15砼底板,为增加滑板下面的抗滑能力,在灌注滑板混凝土前,在基底挖槽灌注C15 混凝土锚梁。

B、润滑隔离层:在工作坑底板上先浇撒一层3mm 厚石蜡油,冷却后接着在上面铺上一层油毛毡,油毛毡接缝处压茬0.2m 以上并使接茬口朝路基方向。

4.3箱身预制在工作坑底板润滑隔离层上预制钢筋混凝土框架涵身,首先用经纬仪进行测量定位,使箱身中心线、工作坑底板中心线和顶进桥位的中心线三者布置在同一直线上。

本涵采用一次顶进法施工,箱身预制的施工工艺流程图见下页。

4.3.1模板与支撑架箱身预制模板采用木模。

施工时先在工作坑底板上安装好箱身底板模板,绑扎钢筋、灌注混凝土后,安装内模和外模。

模板支撑采用轮扣式脚手架支柱式支撑,左右前后间距0.9 米,柱子间上下及纵横剪刀撑按轮扣式脚手架固定间距布置。

支撑及模板具体施工见示意图。

为了减小箱涵顶进时的阻力,在桥涵箱身两侧墙前端2m范围内的外模向外放1cm,使前端保持正误差,尾部为负误差,形成倒楔形且模板支立应直顺平整,杜绝出现鼓肚、错茬现象。

4.3.2钢筋4.3.2.1钢筋按施工图纸提供材料计划购买进入工地后,抽样进行二检试验合格后进行使用。

4.3.2.2绑扎钢筋前对半成品钢筋进行整理,按规格堆放并标识,以免用错钢筋。

4.3.2.3绑扎过程中,施工、技术、质量人员必须进行过程验收,以免造成不必要的返工。

盖板涵、框架涵施工方案

盖板涵、框架涵施工方案

标题:盖板涵、框架涵施工方案背景介绍盖板涵和框架涵是水利工程中常见的两种涵洞结构形式,它们在水文工程中起到了很重要的作用。

盖板涵是指由上部刚性盖板和底部凹凸形涵顶板组成的水下通洪涵洞,而框架涵是指由框架构件和涵顶、底板组成的通洪涵洞结构。

本文将详细介绍盖板涵和框架涵的施工方案,以确保施工过程顺利进行。

施工前准备在进行盖板涵、框架涵施工前,需要做好以下准备工作:1.完善的施工方案和设计图纸;2.确保施工人员具备相关证书和经验;3.采购所需材料和设备;4.对施工现场进行勘察,确保施工安全;5.制定施工进度计划。

施工步骤盖板涵施工方案1.开挖施工:根据设计要求,在涵洞位置进行开挖,确保开挖尺寸和平整度符合要求;2.配筋施工:根据设计要求,在盖板和底板位置搭设并绑扎钢筋,确保钢筋的质量和数量符合要求;3.浇筑混凝土:在钢筋搭设完成后,进行混凝土的浇筑,确保混凝土的坍落度和密实度符合要求;4.养护:对新浇筑的混凝土进行养护,确保混凝土强度和耐久性满足要求;5.完工验收:对盖板涵进行完工验收,确保工程质量符合设计要求。

框架涵施工方案1.框架安装:根据设计要求,在涵洞内设置框架构件,确保框架的水平度和垂直度符合要求;2.配筋施工:在框架设置完成后,进行涵顶和底板的钢筋搭设和绑扎工作,确保钢筋的合理布置;3.浇筑混凝土:对框架涵进行混凝土的浇筑工作,确保混凝土的坍落度和充实度符合设计要求;4.养护:对新浇筑的混凝土进行养护,确保混凝土的养护期满足要求;5.完工验收:对框架涵进行完工验收,确保工程质量达到设计要求。

施工注意事项1.在施工过程中,保证施工现场的安全,并做好施工防护工作;2.在混凝土浇筑过程中,注意控制浇筑速度和坍落度,确保混凝土质量;3.注意施工队伍的配合和沟通,确保施工进度顺利;4.对施工现场进行定期检查和整改,确保施工质量;5.施工结束后,做好施工资料的整理和归档工作,确保施工过程可追溯。

结束语盖板涵和框架涵是水利工程中常见的涵洞结构,施工过程需要严格按照设计要求和施工方案进行操作。

框架涵施工方案及方法

框架涵施工方案及方法

框架涵施工方案及方法1、总体施工方案针对该段框架涵的施工特点,基坑采取明挖放坡开挖,开挖方法以机械为主、人工配合。

混凝土由DK172+880右侧的JS750混凝土搅拌站集中供应,采用罐车运输。

涵身混凝土优先选用吊车吊运料斗,基础釆用溜槽入模。

施工工艺流程:施工放样一基坑开挖一地基加固一基础施工一框架身主体施工一框架两侧、顶部防水层施工一出入口铺砌及附属工程施工一框架涵两侧碾压回填施工。

2、施工方法施工放样施工前,首先确定出框架涵中心及纵横轴线,施工放样时应注意框架在圆曲线和在缓和曲线上的定位方法,准确的定出涵洞轴线与线路中心线的准确位置。

基坑边坡坡度可依土质情况按《客货共线铁路桥涵工程施工技术指南》所列基坑坑壁坡度。

开挖宽度应能保证施工需要和有利于涵背回填。

按地质水文资料,结合现场情况决定开挖坡度和支护方案,定出开挖范围。

依据基坑四周地形做好地面防排水工作。

复核基坑中心线方向、高程。

基坑开挖、基底换填弃土应及时运往指定的弃土场,不允许堆放在原地面上,要做到随挖随运。

其中动力设备应堆放在距坑顶边缘〜外且不小于基坑深度的地方,以减少压力振动,保证基坑边坡稳定性,且不得妨碍施工。

框架涵基坑采用挖掘机开挖,辅以人工清底,机械开挖至距设计标高30cm 时釆用人工清底避免扰动地基。

基坑底面平面尺寸应按基础换填尺寸大小每边加宽米,基坑范圉以外四周设排水沟和集水井,采用人工或水泵将基坑内的积水排出坑外,防止基坑遭水浸泡,影响基底承载力达不到设计要求。

根据现场实际地质情况及开挖深度进行放坡开挖,一般坡度取1:。

弃土堆距离基坑坡口线不得小于1米,堆土高度小于2米。

框架涵基坑开挖后,立即以静力触探法对基底承载力进行检查,如地质情况与设计相符,立即对基底按设计要求进行换填,换填使用砂卵石粒径不得大于10cm,含泥量小于5%,采用分层夯填,分层厚度不得大于30cm,重型压路机压实,压路机无法压实的采用人工夯实,对换填层逐层检测,需同时满足设计要求的压实度和地基承载力要求。

框架涵顶进施工

框架涵顶进施工

框架涵顶进施工7.1 施工流程7.2 主要技术要求7.2.1 按设计要求现场放线确定框架涵中心线,根据中心线及施工地段地开情况确定工作坑位臵。

7.2.2 按设计要求进行架空线路施工,参见《架空线路施工作业》章节。

7.2.3开挖工作坑7.2.3.1 工作坑是预制和顶进框架的工作场地,工作坑的位臵,根据铁路两侧地形、场地大小及土质情况全面考虑,工作坑开挖的尺寸,除考虑预制框架平面尺寸外,还要考虑后背大小和预留一定的操作空间,一般由工作坑底板尺寸确定,工作坑底板尺寸按下式确定:长度=框架体底板长度+顶镐长度+横梁厚度+后背梁厚度+0.3m。

宽度=框架底板宽度+2×方向支墩宽度+0.2m。

7.2.3.2工作坑四周还要留有排水沟和集水井位臵,以满足施工期间排水的需要。

工作坑坑顶至铁路外侧钢轨的距离,根据路肩宽度的最小要求不少于3.5m。

7.2.4修筑滑板滑板主要是预制框架时的底板,同时在框架顶进时起导向作用。

砼滑板铺筑前,坑底铺垫10cm 厚碎石,滑板用C15 砼灌注并在滑板内安放钢筋网,滑板厚度不小于20cm,滑板每隔3m 设臵一道地锚梁,两侧设导向支墩。

7.2.5预制框架7.2.5.1预制框架前做好测量定线工作,使框架身、滑板及顶进桥位的中心线一致。

滑板顶面打蜡3mm,其上撒滑石粉一层,再铺塑料薄膜一层将箱身砼和滑板砼隔离,以减少起动阻力。

预制时,框架前端做成船头坡,以便将高出箱底的土壤压入箱底,增加承载力,防止扎头。

7.2.5.2框架预制施工顺序:在工作坑滑板上安好箱身底模板→绑扎底板钢筋→浇筑底板砼→养护→安中柱、边墙内模→绑扎中柱、侧墙及顶板钢筋→安外模→灌注中柱、侧墙及顶板砼→养护→拆模→安装钢刃脚→施作箱身防水层。

7.2.5.3灌注涵身砼分两阶段施工,先灌筑底板(包括下梗肋),当底板砼强度达到设计强度的50%后,再绑扎上部钢筋,灌筑边墙及顶板砼。

7.2.5.4框架预制好后,顶部设臵防水层,外表进行润滑处理,并在涵身前端周边安设刃脚。

顶进涵施工方案

顶进涵施工方案

1 概述编制依据⑴焦柳线平交道口改立交框架涵顶进工程施工图及相关设计文件。

⑵《铁路工程施工安全技术规程》、《铁路工务安全规则》、《铁路营业线施工及安全管理办法》(铁办〔2008〕190号)、《集通公司营业线施工安全管理及天窗修实施细则(试行)》(内集铁师〔2008〕642号)。

施工范围焦柳线平交道口改立交工程。

1.3.1施工项目及负责人施工项目:线路加固(穿横梁、架纵梁)、框构顶进、恢复线路。

施工负责人:-------1.3.2作业内容、地点及时间作业内容:穿横梁→架纵梁→桥身顶进→恢复线路。

作业地点:框架涵作业时间:年月日~年月日。

1.3.3影响及限速范围框构顶进及恢复线路时,既有桑锡线列车慢行45km/h。

1.3.4设备变化设备无变化。

2施工方案施工原则该涵横穿既有铁路,交通较繁忙,施工难度高,风险大,施工安全要求高。

为确保顶进各施工安全、快捷,确定施工方案原则为:施工有序,安全第一;逐步推进、化整为零。

工期安排⑴2010年6月1日至6月10日利用列车慢行,施工D24梁支墩。

⑵2010年7月1日封锁180分钟,进行D梁架设施工。

⑶2010年7月1日封锁完成后后至7月7日对线路进行慢行45km/h,进行顶进施工。

⑷2010年7月7日顶进完成后封锁180分钟,拆除D梁施工。

线路加固与顶进施工总工期37天。

施工方法首先在既有线路路基的一侧设置工作坑,修筑滑板,在滑板顶面上铺设隔离层,预制钢筋混凝土框架涵身涵节,安装顶进设备。

申请慢行10日,进行D梁支墩施工。

待支墩强度达到100%后,封锁150分钟架设D24施工便梁桥,加固既有线路,行车限速45㎞/h,方可进行箱涵顶进施工作业。

当顶进前方挖土完成一个顶程后,即开动高压油泵,使顶镐产生顶力,通过传力设备,借助于后背的反作用力把框架涵向前推进,待推进一个顶程后,在空档处放顶铁,挖运出一个顶程距离,以待下次开顶,如此循环进行,直到整个框架涵顶进就位为止。

涵洞(箱涵)专项施工方案

涵洞(箱涵)专项施工方案

涵洞(箱涵)专项施工方案一、施工方案箱涵系整体闭合式框架结构,基础为C30砼。

施工时,采用明挖基坑,就地浇筑砼的施工方法,全箱采用两次浇筑,第一次浇至底板内壁以上30cm,第二次浇筑剩余部分。

施工程序:测量放线→基坑开挖、夯实→(基底处理)→回填、夯实碎石垫层→基础模板→基础砼→台身模板制安→浇筑第一次砼(底板内壁以上30cm砼)→跌井、台身、八字墙、顶板模板→浇筑第二次砼(余下台身砼及顶板砼)→八字墙砼→台背回填→现场清理。

二、技术措施1.测量放样用导线网控制涵位纵、横轴线以满足精度要求。

并用石灰放出边线。

放线时要把支模操作面宽度80cm、集水槽60cm宽度和放坡宽度统一考虑到开挖线以内;2.涵洞放样前需先画出施工详图,然后依图放样。

放样后进行现场核校,看是否与当地地貌相符,是否与农田排灌相适应等,如需变更按有关规定办理;3.开挖基坑前,首先要排除施工面的地表水,以防止地表水注入坑内。

整个施工过程宜安排在晴天或少雨时间里,应避开雨天施工,施工前做好各种准备工作,连续不断地快速施工。

在基坑内周围要挖集水槽,基坑底低洼处挖集水坑,备好抽水设备,保持干地施工。

如果基坑所处地下水位较高,还要采用深井抽水的办法降低地下水位,防止坑壁的水压过大而失稳坍塌;4.明挖基础要视地质情况及开挖深度,做好放坡、坑壁防护,保持基坑边坡稳定。

在基坑不便放坡或坡面地质不稳定处,应根据实际情况采用木桩、挡土板等支撑,或反超挖放大坡比,来保证坡面稳定。

禁止在坑口周围堆放弃土积物等,挖基土方要全部清出场外,不得堆在施工现场;5.扩大基础的基坑采用人工配合机械开挖,在天气晴朗的时候快速施工。

为防止超挖和防止基底原状土被挠动,开挖时基底标高30厘米以上的土方由挖掘机挖除外运,底标高30厘米以下剩余土方由人工修边铲底挖除。

人工挖土时要把排水坡比一次性挖到位;6.基坑开挖完毕后,必须先行自检,然后报监理工程师检测,基底地基承载力必须满足设计要求,如不能满足或遇软基,应及时向总工室或监理工程师报告,上报建设单位、总监办、、造价咨询单位、设计院研定处理方案;7.台背回填砂砾石回填按规范和设计的要求进行,要分层填筑、夯实,每层厚度不超过20厘米,用人工配合电动打夯机夯实,以达到设计规定的密实度。

框架涵顶涵施工方案

框架涵顶涵施工方案

第一章编制说明1、中铁工程设计咨询集团有限公司太原设计院《XXXXXXXXXXXXXXXXXXXXXXX1-4m框架涵施工图》施工设计文件。

2、太原铁路局下发的《太原铁路局铁路营业线施工安全管理实施细则》(太铁师【2008】297号文),太铁安监【2008】143号《关于重新明确“铁路沿线路材路料管理办法”(试行)的通知》。

3、《铁路涵涵工程施工质量验收标准》(TB10415-2003)。

《铁路混凝土与砌体工程施工质量验收标准》(TB10424-2003)。

《铁路混凝土与砌体工程施工规范》(TB10210-2001)。

4、现场调查材料(1)施工场地,大秦线铁路现状。

(2)沿线道路、房屋、电源、水源情况。

5、本公司的施工技术、管理水平和以往类似工程的施工经验。

第二章工程概况一、工程简介新建XXXXXXXXXXXXXXXXXXXXXXX1-4m框架涵位于XXXXXXXXXXXXXXXXXXXXXXX,该立交涵为解决XXXXXXXXXXXXXXXXXXXXXXX农耕通道和确保铁路的安全运营而设;位于XXXXXXXXXXXXXXXXXXXXXXX区间线路上。

既有铁路为双线重载铁路,线间距为4m,重车线为75kg/m,空车线为60kg/m 标准轨无缝线路,钢筋混凝土Ⅲ枕,重车线与空车线高差为6cm,其下穿大秦线共2股道。

框构结构尺寸为:框构涵孔径为4.0m,涵结构净高为4.2m,使用净高3.5m。

框构涵结构顺涵轴方向长度为14.0m,箱体总高度为5.30m。

涵顶面至轨底距离80cm(包括防水层及保护层)。

涵顶板厚度50cm、底板厚度60cm、边墙宽度50cm。

框构涵主体采用C35混凝土,滑板、导向墩、后背梁、护坡桩均采用C25混凝土。

该框构涵与线路交角90°布置,顶进涵位于直线上。

本框构涵最大顶力500t,顶程23m。

二、施工进度计划根据施工的总体安排,我单位已于2011年2月18日进场。

2011年2月25日完成驻地建设和施工准备工作。

顶进涵施工

顶进涵施工

顶进涵施工顶进涵就是当涵洞必须从既有的铁路路基下面立交通过时,对原有线路采取必要的加固措施后,将涵身预制好,再用千斤顶将其顶进线路下面的一种方法。

一、施工准备1、根据设计图纸对涵洞位置进行测量放样2、现场调查组织有关技术人员全面熟悉核对设计文件,充分了解设计意图,核对地形及地质资料,复核涵洞中线、高程及流水面标高。

组织施工调查,重点调查既有线路通信、信号、电缆的走向,对有可能影响施工的地下管线报请有关部门排干,施工前不能排除的制定切实有效的保护措施。

3、组织人员、机械、材料陆续进场。

二、场地清理及影响施工的既有线设备的拆迁施工人员进驻现场后立即开展场地清理工作,严格按照图纸所示及现场实际情况,清理工程范围内阻碍施工的各种构筑物以及丛木、树干、树墩、树根等其它杂物。

箱涵下穿既有铁路,根据施工现场的调查,将顶进涵施工范围内的管线迁移,无法迁移的进行防护。

箱涵顶进施工前分别与各个设备管理单位联系,按照设备管理单位要求将影响范围内的既有设备进行防护,确保地下管线,架空线安全。

三、施工工艺1、钢轨应力放散为确保便梁架设等线路作业时的行车安全畅通,必须先对施工地段的线路进行应力放散,应力放散完成后方可进行便梁架设等线路作业。

2、钢便梁支墩施工与便梁架设2.1、钢便梁支墩施工便梁支墩在线路慢行后开始施工,采用人工挖孔桩。

钢便梁支墩设置4个。

(如下图)(挖孔桩的施工工艺及防护)2.2、便梁架设2.2.1、按照要求在支墩上布设高度调节钢板和橡胶垫,并调整其水平和平面位置。

2.2.2、纵梁就位。

先将一片纵梁按设计位置就位,另一片纵梁垫高出枕木面20cm左右,以便安装横梁。

待纵梁垫稳撑牢后,安装联结板及牛腿。

2.2.3、安装横梁。

安装横梁位置与枕木位置一致,所以事先应将枕木间距适当调整。

如有轨道电路段为防止轨道短路,需在两股钢轨中的1股下面垫上大块绝缘橡胶板,再塞入1根横梁。

塞入横梁时要对准主梁联结板并定位,同时上好扣件,垫好橡胶轨垫。

框架涵洞预制施工作业指导书

框架涵洞预制施工作业指导书

框架涵洞预制施工作业指导书一、框架涵顶进施工工艺:挖孔桩(防护桩)施工→开挖工作坑→后背制作→滑板制作→涵身预制→防水层施工→线路架空及加固→涵身顶进→涵身两侧回填→翼墙及附属工程→线路养护→线路加固拆除二、施工技术要求1、涵身预制在工作坑底板润滑隔离层上预制钢筋混凝土框架涵身,首先用全站仪或经纬仪、水准仪进行测量定位,使涵身中心线、工作坑底板中心线和顶进涵位的中心线三者布置在同一直线上,标高正确。

单孔箱涵在工作坑内预制的施工工艺:(1)绑扎底板钢筋;(2)在工作坑内的滑板上支立涵身底板的模板(3)浇筑底板混凝土;(4)养护;(5)支内模;(6)绑扎侧墙和顶板钢筋;(7)支外模;(8)浇筑侧墙和顶板混凝土;(9)养护;(10)拆模;(11)箱涵外面喷润滑剂及做涵身防水层;2、模板与支撑架涵身预制模板采用钢模或木模。

采用木模时,可以在外侧模面覆以塑料薄膜作为隔离层而便于脱膜,且可使混凝土外露面光滑;也可使用脱膜剂。

支架采用扣件式钢管支架,局部可采用木材作为支架材料。

施工时先在工作坑底板上安装好箱身底板模板,绑扎钢筋、灌注混凝土后,安装内模和外模。

模板质量验收标准:(1)、模板安装必须稳固牢靠,接缝严密,不得漏浆。

模板与混凝土的接触面必须清理干净并涂刷隔离剂。

浇注混凝土前,模型内的积水和杂物应清理干净。

(2)、安装边墙模板时,按照交底留设剪力锲预留位置,剪力锲位置绑扎钢筋时,对剪力锲位置钢筋应加密处理。

(3)、模板安装允许偏差和检验方法应符合下列规定:模板安装允许偏差和检验方法(4)、拆除非承重模板时,混凝土强度应保证其表面及棱角不受损伤。

3、钢筋制作、安装钢筋按施工图纸提供材料计划购买进入工地后,抽样进行二检试验合格后进行使用。

钢筋在运输、加工和贮存过程中应防止锈蚀、污染和变形,并按品种、规格和检验状态分别存放。

钢筋在加工弯制前应调直,并应符合下列规定:⑴钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清楚干净;⑵钢筋应平直、无局部折曲;⑶加工后的钢筋,表面不应有削弱钢筋截面的伤痕;钢筋的加工尺寸应符合设计要求,当设计未提出要求时,应符合下列规定:⑴受拉热轧光圆钢筋的末端应作180°弯钩,弯钩的弯曲直径dm不得小于钢筋直径的2.5倍,钩端应留有不小于钢筋直径3倍的直线段;⑵受拉热轧光圆和带肋钢筋的末端,当设计要求采用直角形弯钩时,钩端应留有不小于钢筋直径3倍的直线段,直钩的弯曲直径dm不得小于钢筋直径的5倍;⑶弯起钢筋应弯成平滑的曲线,其曲率半径不宜小于钢筋直径的10倍(光圆钢筋)或12倍(带肋钢筋)⑷用光圆钢筋制成的箍筋,其末端应作不小于90°弯钩(半圆形、直角形或斜弯钩);弯钩的弯曲内直径应大于受力钢筋直径,且不小于箍筋直径的2.5倍;弯钩平直部分的长度,一般结构不宜小于箍筋的5倍。

站前工程架空顶进框架涵施工组织方案

站前工程架空顶进框架涵施工组织方案

站前工程架空顶进框架涵施工组织方案一、工程概况本工程是市站前广场的架空顶进框架涵施工项目,包括架空顶进框架、涵洞施工及相关辅助工程。

工程地处市中心,交通繁忙,周边有商业区、住宅区等,施工环境复杂,施工规模大,施工难度较高。

二、施工准备1.确定施工时间:根据工期计划,计算施工时间,安排施工人员、设备和材料供应等。

2.施工人员的组织管理:根据施工计划,确定所需的施工人员数量及岗位,落实各岗位的职责,并进行培训和安全教育。

3.采购材料设备:根据工程需求,明确所需材料和设备的规格、型号、数量等,并与供应商进行谈判、签订合同。

4.环境保护:根据相关法律法规要求,制定环境保护措施,提前做好噪音、震动、粉尘等污染物的防控措施。

三、施工方案1.架空顶进框架施工方案:(1)确定施工顺序:按照先搭设架构,再进行框架安装的顺序进行施工,确保施工的连贯性和安全性。

(2)搭设架构:搭设作业平台,采用钢管脚手架搭设,并按设计要求进行校正和固定。

(3)安装框架:根据设计图纸和施工图纸,安排安装顺序,安装框架,并进行验收和固定。

(4)防护措施:在施工过程中,设置必要的防护网、安全带及警示标志,确保施工人员的安全。

2.涵施工方案:(1)地质勘测:在施工前进行地质勘测,了解地下情况,确定施工方案。

(2)洞口处理:将涵洞开挖成型,并做好排水措施,保证施工现场干燥。

(3)结构浇筑:采用预制梁板混凝土结构,按照设计要求进行浇筑,同时进行质量检测。

(4)收口处理:确保涵洞的收口完好,无漏水现象。

(5)维护保养:及时进行涵洞的巡查和养护,确保施工质量。

四、安全措施1.施工人员安全:对施工人员进行安全教育和培训,在施工现场设置必要的安全警示标志、栏杆、防护网等,并落实施工人员的安全用具和防护措施。

3.物料堆放:合理规划材料堆放区域,保证存放的材料不会影响行人和车辆通行,避免发生滑倒和堆垮事故。

4.施工现场卫生:定期清理施工现场,清除积水、垃圾和杂草等,保持施工现场的整洁和安全。

顶进涵施工方法

顶进涵施工方法

顶进涵施工方法1、开挖工作坑在保证排水和安全的前提下,尽量减少挖填土数量和缩短顶进长度。

开挖前根据线路平面、地形、环境及施工需要合理布置工作坑平面位置。

工作坑采用机械开挖,自卸汽车弃运,边坡和基底辅助以人力施工,工作坑内两侧设置排水沟及汇水井,水泵抽水。

工作坑顶面两侧设置截水沟,防止地表水进入坑内。

工作坑底做到密实平整,并有足够的承载力。

2、后背后背采用钢轨桩(P43)后背,K299+018涵每延米正面布置钢轨8根(间距0.125M);后背梁为C20钢筋混凝土梁,厚0.30M,高1.0M,其中埋入滑板下0.50M,并与滑板同时灌筑;K299+018涵顶面715CM×658CM(横*纵),并按1∶1比例放坡;挡土板采用旧混凝土枕或旧模板。

3、滑板工作坑挖好后,先施工0.1m厚碎石或卵石垫层,然后现浇0.2mC15混凝土滑板。

所修滑板保证有足够的刚度和稳定性,并使其中心线与框架桥设计中心线一致。

为防止顶进时扎头,采用底板延伸顶进,并预留仰坡(约0.25~0.5%);滑板前端比箱身长1.0m,后端与后背相连,长18m,宽13.45m。

滑板下设地锚梁,间距3.75m,以增加滑板的稳定性,为消除箱身方向偏差,在滑板左侧设导向墩,并与滑板同时灌筑,导向墩每隔4.7m一个,横断面为0.2×0.2m,高出滑板0.3m,深入滑板0.4m,导向墩与箱身间留10cm的空隙,以便导向。

4、润滑隔离层设置C15混凝土滑板上铺一层石蜡(掺25%的机油)和滑石粉,最上面铺塑料薄膜。

5、箱身预制5.1在滑板润滑隔层上预制钢筋混凝土箱身,分两节并列预制,分别是14m、15m,两节间净距1.5m,做到测量定位准确,使先顶进一节箱身中心线、滑板中心线和顶进桥位的中心线三者均在一直线上。

在滑板施工间隙制作、焊接钢筋网片。

滑板及保护层达到一定强度后,按照放样位置安放钢筋,拼装模板,准备工作就绪后,浇筑C40钢筋混凝土底板,边墙钢筋位置在施工中精确固定,混凝土边墙施工缝预留在下梗胁顶部以上至少5CM。

顶进铁路框架桥涵施工方式阐述

顶进铁路框架桥涵施工方式阐述

顶进铁路框架桥涵施工方式阐述顶进铁路框架桥涵施工中,需要既有线一侧排除地下电缆,并开挖工作坑、现浇混凝土滑板,在滑板上面制作澆筑框架涵,修筑后背顶板,在进行线路加固,装顶进设备,当顶进前方挖土完成一个顶程后,即开动高压油泵,借助于后背的反作用力,通过传力设备把框架向前推动顶进,顶推进一个顶程后,然后在空挡处放放顶铁,挖运出土一个顶程距离,以备下次开顶,如此循环进行,直到整个铁路框架涵顶进到位。

然后拆除D型便梁,养护恢复线路,下面详细介绍施工方法及需注意事项。

1、现场排干进入施工现场后首先进行施工范围内探沟开挖,横向每10m一道,纵向挖两道,并用电缆探测仪进行双探,能排除的请有关单位进行排除,不能排除的用槽钢或将PVC管纵向割开后对电缆进行套管防护,并设置安全警示标志。

2、工作基坑的开挖工作坑开挖尺寸根据工人作业空间、预制箱形涵平面几何尺寸、后背墙尺寸进行确定。

坑底面适当做成面向顶进方向前高后低的仰坡。

开挖工作基坑前,先预挖设两个观察井观测地下水位,如桥涵体底标高低于水位线,则需要采取降水措施,需要在工作坑两侧设Ф35cm降水井,并采用潜水泵排水,使地下水位降至基坑底1.6m以下,坑底四周设集水井和排水沟。

3、挖孔桩支墩施工围护桩、支撑桩挖孔时采用人工挖孔的方法成孔。

挖孔以人工为主,挖孔过程中护壁采用钢护筒,边挖钢护筒边往下沉,挖孔过程中始终保持钢护筒高出原地面20cm左右,防止塌孔现象的发生,且挖孔前对孔周围(大于挖孔直径1.5m 以上)先挖深1m,然后浇注混凝土,并在桩位置防止钢护筒,防止应空口吊土人员来回走动踩松周围土而发生塌孔现象,在围护桩挖孔期间列车通过施工地点时应进行限速。

4、滑板及后背施工基底开挖至设计标高后,现场技术人员进行滑板及后背桩及后背浆砌片石的位置的测量放线。

滑板施工过程中,技术人员要精确控制滑板顶面标高。

施工人员要对滑板表面平整度精确控制(用大杠或横纵斜挂线)在混凝土终凝后达到一定达到一定强度后进行充分压光。

顶进框架涵工作坑底板施工方案

顶进框架涵工作坑底板施工方案

顶进框架涵工作坑底板施工方案1、工作坑开挖(1)工作坑放样,根据箱身中心线测设工作坑基桩,按设计尺寸大小放出边桩,并在工作坑附近测设临时水准点。

(2)工作坑开挖采用挖掘机为主,人工休整为辅的原则进行。

挖掘机采用边退边挖的方式进行,当挖至离设计标高还有0.3m时,采用人工挖土,以免挖掘机扰动原状土,降低地基承载力。

(3)工作坑的尺寸除根据框架结构尺寸确定外,在框架底板前适当的空顶长度,以备启动后,调整框架顶进方向及设备出现问题,在框架底板后部留适当的空地,以布置后背梁设施。

涵身两侧要预留适当宽度以便模板支立及排水。

(4)工作坑周围打入钢轨桩后,可按1∶1的坡度放坡开挖。

(5)工作坑开挖要与修筑后背一并考虑,其基底应平整,并有足够的承载力。

(6)开挖过程中,认真作好排水工作,在基坑边缘设置排水和汇水井,有利于井点降水。

2、底板及后背施工(1)底板采用 C20钢筋混凝土,为增加底板下抗滑能力,底板下设置四排锚梁,锚梁深0.7m(较滑板),并在浇注厚为25cm底板混凝土前铺设厚度不小于25cm的碎石垫层,以增大滑板的摩阻力。

(2)灌注底板混凝土作好抹面工作,使顶面平整,一般2m长度范围内凹凸不超过5mm。

(3)当工作坑底板混凝土达到一定强度,且顶面干燥后,方可施作润滑隔离层。

先将石蜡加热至1500C左右,掺入一定比例的废机油,机油掺入量为石蜡的15%左右,浇洒时用木板刮平,石蜡油凝固后,撒一层0.2~1.0mm厚的滑石粉,铺上塑料薄膜。

(4)后背拟采用工字钢桩后背。

在槽钢桩前设置C20钢筋混凝土分配梁,以便更好地分配顶力及增大后背的被动土压力。

(5)施工底板及后背要派专人负责坑内降水,以防基坑被水浸泡。

框架涵顶进施工方案样本

框架涵顶进施工方案样本

框架涵顶进施工方案一、工程概况钢筋混凝土框架箱(顶进)涵与线路正交。

既有涵为为一孔2X2.5米框架涵需拆除。

涵基底置于淤泥质土层上,须进行换填解决。

施工时在既有线右侧预制框架涵,运用便梁对既有线路进行加固,拆除既有涵,换填涵基顶进新涵,完毕附属工程后拆除便梁恢复线路。

二、工期安排DK721+606涵三、人员、劳动力安排:现场负责人:技术负责人:施技工程师:质检工程师:测量工程师:技术工人:26人工人:62人四、施工准备1、人员机械设备已经所有进场,各种材料也已运送至现场.2、工程技术人员已认真审核图纸并填写图纸审核记录,确认图纸无误,交测量班定位放线,同步计算工程数量,移送物资保障部。

2、测量班在涵洞开工前,依照设计资料对涵洞位置、方向、长度及出入口高程进行精测核对,涵洞各项技术规定与现场实际状况相符合。

开挖边线已用白灰撒出。

3、技术人员根据图纸和规范规定,认真编写技术交底,并下发至施工工班,实验室作好砂、石料实验和配合比实验,为开工作好准备。

五、施工方案(1)工作坑施工1.1测量放样依照设计图纸测放出涵轴线并进行原地面测量拟定工作坑位置及开挖深度。

1.2工作坑拟定及开挖工作坑是预制和顶进框架工作基底,前端紧靠铁路路基,后端布置后背墙。

工作坑尺寸重要由箱身、顶进设备和后背大小以及排水和工作净空需要决定,本涵工作坑取18X6米。

工作坑深度依照箱底设计标高及滑板构造拟定。

工作坑靠路基侧边坡坡度取1:1,并用浆砌片石加固,别的侧坡度普通可在1:1~1:1.2范畴内依照地质条件选定。

工作坑在探清无地下电缆等设施后采用机械开挖,汽车运土至坑外弃土点,当挖至设计标高后,人工清理、整平,同步检查基坑底承载力与否满足设计规定,必要时进行基坑换填解决。

依照地质和水文地质条件,采用井点降水办法,保证箱涵顶进施工时,地下水位降到工作面如下0.5~1.0m,使工作面保持干燥。

(2)工作坑底板制作工作坑底板中心与桥涵设计中心线一致,原基底人工夯实后铺填10cm碎石层,并每隔300cm设立锚梁。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

顶进框架涵工作坑底板施工方案
1、工作坑开挖
(1)工作坑放样,根据箱身中心线测设工作坑基桩,按设计尺寸大小放出边桩,并在工作坑附近测设临时水准点。

(2)工作坑开挖采用挖掘机为主,人工休整为辅的原则进行。

挖掘机采用边退边挖的方式进行,当挖至离设计标高还有0.3m时,采用人工挖土,以免挖掘机扰动原状土,降低地基承载力。

(3)工作坑的尺寸除根据框架结构尺寸确定外,在框架底板前适当的空顶长度,以备启动后,调整框架顶进方向及设备出现问题,在框架底板后部留适当的空地,以布置后背梁设施。

涵身两侧要预留适当宽度以便模板支立及排水。

(4)工作坑周围打入钢轨桩后,可按1∶1的坡度放坡开挖。

(5)工作坑开挖要与修筑后背一并考虑,其基底应平整,并有足够的承载力。

(6)开挖过程中,认真作好排水工作,在基坑边缘设置排水和汇水井,有利于井点降水。

2、底板及后背施工
(1)底板采用 C20钢筋混凝土,为增加底板下抗滑能力,底板下设置四排锚梁,锚梁深0.7m(较滑板),并在浇注厚为25cm底板混凝土前铺设厚度不小于25cm的碎石垫层,以增大滑板的摩阻力。

(2)灌注底板混凝土作好抹面工作,使顶面平整,一般2m长度范围内凹凸不超过5mm。

(3)当工作坑底板混凝土达到一定强度,且顶面干燥后,方可施作润滑隔离层。

先将石蜡加热至1500C左右,掺入一定比例的废机油,机油掺入量为石蜡的15%左右,浇洒时用木板刮平,石蜡油凝固后,撒一层0.2~1.0mm厚的滑石粉,铺上塑料薄膜。

(4)后背拟采用工字钢桩后背。

在槽钢桩前设置C20钢筋混凝土分配梁,以便更好地分配顶力及增大后背的被动土压力。

(5)施工底板及后背要派专人负责坑内降水,以防基坑被水浸泡。

相关文档
最新文档
