光耦的常用分类
光耦的作用
光耦光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。
光耦隔离就是采用光耦合器进行隔离，光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。
发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离干扰的作用。
只要光耦合器质量好，电路参数设计合理，一般故障少见。
如果系统中出现异常，使输入、输出两侧的电位差超过光耦合器所能承受的电压，就会使之被击穿损坏。
光耦的参数都有哪些？是什么含义？1、CTR：电流传输比2、Isolation Voltage：隔离电压3、Collector-Emitter Voltage：集电极－发射极电压CTR：发光管的电流和光敏三极管的电流比的最小值隔离电压：发光管和光敏三极管的隔离电压的最小值集电极－发射极电压：集电极－发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？-------------------------------------关于TLP521-1的光耦的导通的试验报告要求：3.5v～24v 认为是高电平，0v～1.5v认为是低电平思路：1、0v～1.5v认为是低电平，利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降，吃掉1.4V 左右；2、24V是最高电压，不能在最高电压的时候，光耦通过的电流太大；所以选用2K的电阻；光耦工作在大概10mA的电流，可以保证稳定可靠工作n年以上；3、3.5V以上是高电平，为了尽快进入光敏三极管的饱和区，要把光耦的光敏三极管的上拉电阻加大；因此选用10K；同时要考虑到ctr最小为50％；电路：1、发光管端：实验室电源（0～24V）->2K->1N4001->TLP521-1(1)->TLP521-1(2)-gnd12、光敏三极管：实验室电源（DC5V）->10K->TLP521-1(4)->TLP521-1(3)-gnd23、万用表直流电压挡20V万用表+-> TLP521-1(4)万用表--> TLP521-1(3)试验结果输入电源万用表电压(V)1.3V 51.5V 4.81.7V 4.411.9V 3.582.1V 2.942.3V 1.82.5V 0.582.7V 0.22.9V 0.193.1V 0.173.3V 0.163.5V 0.165V0.1324V0.06-----------------------------------------光耦是用来隔离输入输出的，主要是隔离输入的信号。

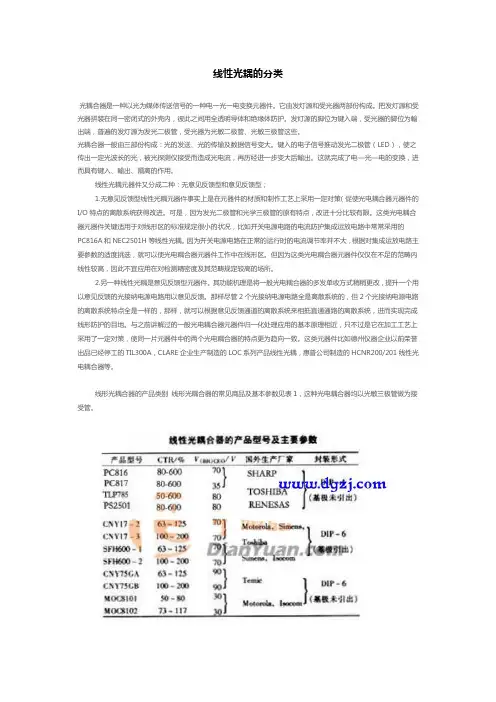

线性光耦的分类
线性光耦的分类光耦合器是一种以光为媒体传送信号的一种电一光一电变换元器件。
它由发灯源和受光器两部份构成。
把发灯源和受光器拼装在同一密闭式的外壳内，彼此之间用全透明导体和绝缘体防护。
发灯源的脚位为键入端，受光器的脚位为輸出端，普遍的发灯源为发光二极管，受光器为光敏二极管、光敏三极管这些。
光耦合器一般由三部份构成：光的发送、光的传输及数据信号变大。
键入的电子信号推动发光二极管（LED），使之传出一定光波长的光，被光探测仪接受而造成光电流，再历经进一步变大后輸出。
这就完成了电—光—电的变换，进而具有键入、輸出、隔离的作用。
线性光耦元器件又分成二种：无意见反馈型和意见反馈型；1.无意见反馈型线性光耦元器件事实上是在元器件的材质和制作工艺上采用一定对策（促使光电耦合器元器件的I/O特点的离散系统获得改进。
可是，因为发光二极管和光学三极管的原有特点，改进十分比较有限。
这类光电耦合器元器件关键适用于对线形区的标准规定很小的状况，比如开关电源电路的电流防护集成运放电路中常常采用的PC816A和NEC2501H等线性光耦。
因为开关电源电路在正常的运行时的电流调节率并不大，根据对集成运放电路主要参数的适度挑选，就可以使光电耦合器元器件工作中在线形区。
但因为这类光电耦合器元器件仅仅在不足的范畴内线性较高，因此不宜应用在对检测精密度及其范畴规定较高的场所。
2.另一种线性光耦是意见反馈型元器件。
其功能机理是将一般光电耦合器的多发单收方式稍稍更改，提升一个用以意见反馈的光接纳电源电路用以意见反馈。
那样尽管2个光接纳电源电路全是离散系统的，但2个光接纳电源电路的离散系统特点全是一样的，那样，就可以根据意见反馈通道的离散系统来相抵直通通路的离散系统，进而实现完成线形防护的目地。
与之前讲解过的一般光电耦合器元器件归一化处理应用的基本原理相近，只不过是它在加工工艺上采用了一定对策，使同一片元器件中的两个光电耦合器的特点更为趋向一致。
光纤耦合器
光纤耦合器光纤耦合器的概述∙·光纤耦合器的简介∙·光纤耦合器的分类∙·光纤耦合器的制作方式∙·光纤耦合器端口的级联光纤耦合器的应用∙·2×2单模光纤耦合器的改进...∙·光纤耦合器中光孤子传输的...∙·可调光子晶体光纤耦合器的制作光纤耦合器的简介光纤耦合器是指光讯号通过光纤中分至多条光纤中的元件,属于一种光被动元件,一般在电信网路、有线电视网路、用户回路系统、区域网路各个领域都会应用到,与光纤连接器在被动元件中起重大作用,也叫分歧器.光纤耦合器的分类光纤耦合器一般分为三类:标准耦合器:双分支,单位1X2,就是将光讯号未成两个功率星状/树状耦合器波长多工器:也称作WDM,一般波长属于高密度分出,即波长间距窄,就是WDM 光纤耦合器的制作方式光纤耦合器制作方式有烧结(FUSE)、微光学式(MICRO Optics)、光波导式(Wave Guide)三种.这里介绍下烧结方式,烧结方式占了多数(约有90%),主要的方法是将两条光纤并在一起烧融拉伸,使核芯聚合一起,以达光耦合作用,而其中最重要的生产设备就是融烧机,也是最为重要的步骤,虽然重要步骤部分可由机器代工,但烧结之后,必须人工封装,所以人工成本在10%-15%左右,其次采用人工检测封装必须保证品质一致性,这也是量产时所必须克服的,但技术困难度不若DWDM MODULE及光主动元件高,因此初期想进入光纤产业的厂商,大部分会从光耦合器切入,毛利则在20～30%光纤耦合器端口的级联光纤耦合器端口的级联由于光纤端口的价格仍然非常昂贵,所以,光纤主要被用于核心交换机和骨干交换机之间连接,或被用于骨干交换机之间的级联.需要注意的是,光纤端口均没有堆叠的能力,只能被用于级联.1. 光纤跳线的交叉连接所有交换机的光纤端口都是2个,分别是一发一收.当然,光纤跳线也必须是2根,否则端口之间将无法进行通讯.当交换机通过光纤端口级联时,必须将光纤跳线两端的收发对调,当一端接"收"时,另一端接"发".同理,当一端接"发"时,另一端接"收".令人欣慰的是,Cisco GBIC光纤模块都标记有收发标志,左侧向内的箭头表示"收",右侧向外的箭头表示"发".如果光纤跳线的两端均连接"收"或"发",则该端口的LED指示灯不亮,表示该连接为失败.只有当光纤端口连接成功后,LED指示灯才转为绿色.同样,当骨干交换机连接至核心交换机时,光纤的收发端口之间也必须交叉连接.2. 光纤跳线及光纤端口类型光纤跳线分为单模光纤和多模光纤.交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致,也就是说,如果综合布线时使用的多模光纤,那么,交换机的光纤接口就必须执行1000Base-SX标准,也必须使用多模光纤跳线;如果综合布线时使用的单模光纤,那么,交换机的光纤接口就必须执行1000Base-LX/LH标准,也必须使用单模光纤跳线.需要注意的是,多模光纤有两种类型,即62.5/125μm和50/125μm.虽然交换机的光纤端口完全相同,而且两者也都执行1000Base-SX标准,但光纤跳线的芯径必须与光缆的芯径完全相同,否则,将导致连通性故障.另外,相互连接的光纤端口的类型必须完全相同,或者均为多模光纤端口,或者均为单模光纤端口.一端是多模光纤端口,而另一端是单模光纤端口,将无法连接在一起.3. 传输速率与双工模式与1000Base-T不同,1000Base-SX、1000Base-LX/LH和1000Base-ZX均不能支持自适应,不同速率和双工工作模式的端口将无法连接并通讯.因此,要求相互连接的光纤端口必须拥有完全相同的传输速率和双工工作模式,既不可将1000Mbps的光纤端口与100Mbps的光纤端口连接在一起,也不可将全双工模式的光纤端口与半双工模式的光纤端口连接在一起,否则,将导致连通性故障.2、路由器做双备份是绝对可以专业的网络服务机房简介首先说说机房的基本要求.第一:防静电 (防静电地板.条件好的还要在盖房子的时候就在墙壁里面打上铜带做全屏蔽)第二:恒温、防尘第三:足够的电力保障 (电力的重要不用赘说,一般机房不但有专线供电,而且都安装有不间断ups,可不是一般的稳压电源啊!因为一般的稳压电源有一个瞬间波动峰值,而网络电子设备最怕就是这个.)2×2单模光纤耦合器的改进控制方法1引言目前. 国内外普遍采用熔融拉锥法(FBT) 制作光纤耦合器熔融拉锥法是将两根或两根以上,除去涂覆层的光纤以一定的方式靠拢 .在高温加热下熔融 .同时向两侧拉伸. 最终在加热区形成双锥体形式的特殊波导结构.从而实现传输光功率耦合的一种方法.光纤耦合器是一类重要的无源器件,其基本功能是实现光功率分配和光波长分配.单模光纤耦合器是光纤通信系统、光纤传感器、光纤测量技术和信号处理系统中一种应用十分广泛的无源器件这种技术在制作的效率和产品的性能等方面具有一定的优势.是当前制作光纤耦合器的主要方法,以这种方法制作形成的光纤耦合器性能较前有了显着提高.但是, 随着光纤耦合器在军事、航天等高新技术领域的大量应用, 对插入损耗的平坦度、偏振灵敏度、器件的可靠性、工作带宽和工作功率等方面的要求越来越高.这些实际需要对耦合器的制造工艺提出了更高的要求.为了满足这些要求.科学家对各种制造艺进行了大量的相关研究。
常用光耦简介及常见型号
常用光耦简介及常见型号普通的线性光耦有PC111 、TLP521、PC817、TLP632 、TLP532 、PC614 、PC714 、2031等，但要看用在哪里，因为其线性并不能满足各类要求，其优点是价格便宜，货源好.更好的属精密线性光耦如LOC211、HCNR200、HCNR201。
2011-03-24 23:25光电耦合器（简称光耦）是开关电源电路中常用的器件。
光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。
非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。
线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。
开关电源中常用的光耦是线性光耦。
如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。
由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。
同时电源带负载能力下降。
在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。
常用的4脚线性光耦有PC817A----C。
PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。
常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。
经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比(CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。
常用的线性光耦与非线性光耦型号及替代线性光耦问题
常用的线性光耦与非线性光耦型号及替代线性光耦问
题
常用的线性光耦的型号
线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。
开关电源中常用线性光耦，如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。
由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。
同时电源带负载能力下降。
在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。
常用的4脚线性光耦（无反馈型线性光耦）有PC817A-C、PC111、
TLP521等。
常用的6脚线性光耦有LP632、TLP532、PC614、PC714、PS2031等。
常用的非线性光耦的型号
4N25 晶体管输出
4N25MC 晶体管输出
4N26 晶体管输出
常见光耦型号
4N27 晶体管输出
4N28 晶体管输出
4N29 达林顿输出
4N30 达林顿输出
4N31 达林顿输出。

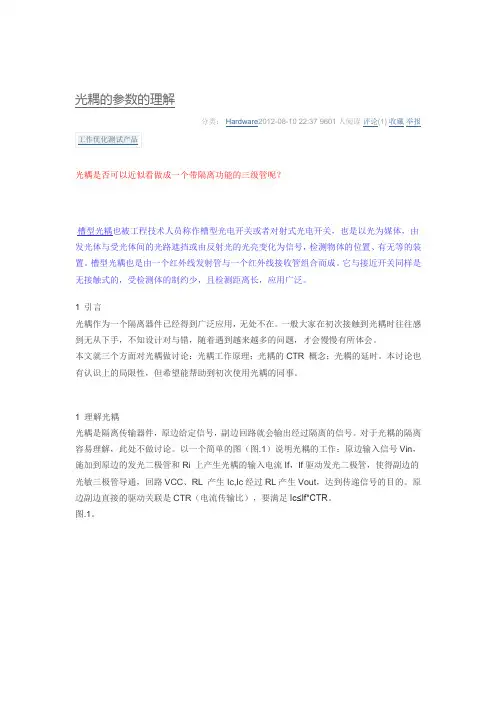

光耦的计算
光耦一般会有两个用途：线性光耦和逻辑光耦，如果理解？工作在开关状态的光耦副边三极管饱和导通，管压降<0.4V，Vout约等于Vcc（Vcc-0.4V 左右），Vout 大小只受Vcc大小影响。
此时Ic<If*CTR，此工作状态用于传递逻辑开关信号。
工作在线性状态的光耦，Ic=If*CTR，副边三极管压降的大小等于Vcc-Ic*RL，Vout= Ic*RL=(Vin-1.6V)/Ri * CTR*RL，Vout 大小直接与Vin 成比例，一般用于反馈环路里面(1.6V 是粗略估计，实际要按器件资料，后续1.6V同) 。
对于光耦开关和线性状态可以类比为普通三极管的饱和放大两个状态。
所以通过分析实际的电路，除去隔离因素，用分析三极管的方法来分析光耦是一个很有效的方法。
此方法对于后续分析光耦的CTR 参数，还有延迟参数都有助于理解。
2 光耦CTR概要：1)对于工作在线性状态的光耦要根据实际情况分析；2)对于工作在开关状态的光耦要保证光耦导通时CTR 有一定余量；3)CTR受多个因素影响。
2.1 光耦能否可靠导通实际计算举例分析，例如图.1中的光耦电路，假设Ri = 1k,Ro = 1k,光耦CTR= 50%，光耦导通时假设二极管压降为1.6V，副边三极管饱和导通压降Vce=0.4V。
输入信号Vi 是5V的方波，输出Vcc 是3.3V。
Vout 能得到3.3V 的方波吗？我们来算算：If = (Vi-1.6V)/Ri = 3.4mA副边的电流限制：Ic’ ≤ CTR*If = 1.7mA假设副边要饱和导通，那么需要Ic’ = (3.3V – 0.4V)/1k = 2.9mA，大于电流通道限制，所以导通时，Ic会被光耦限制到1.7mA，Vout = Ro*1.7mA = 1.7V所以副边得到的是1.7V 的方波。
为什么得不到3.3V 的方波，可以理解为图.1 光耦电路的电流驱动能力小，只能驱动1.7mA 的电流，所以光耦会增大副边三极管的导通压降来限制副边的电流到1.7mA。
光耦常见电路
光耦常见电路
光耦合器（光耦）是一种常用的电子元件，用于电气信号和光信号之间的隔离和传递。
它由光发射器和光接收器组成，通过光信号的发射和接收，实现输入和输出电路之间的电气隔离。
以下是几种常见的光耦合器电路：
1.光电晶体管（Phototransistor）电路：该电路将光发射器
与晶体管连接，以实现电气信号的隔离和传递。
光发射器
发出的光可以激活光电晶体管，使其产生电流，从而实现
输入和输出电路之间的隔离。
2.光敏二极管（Photodiode）电路：光敏二极管是一种用于
检测光信号的光电探测器。
它可以将接收到的光信号转换
为电流或电压输出。
在电路中，光敏二极管通常与放大器
或其他电路元件结合使用，以实现隔离和信号放大的功能。
3.光耦合继电器电路：光耦合继电器是一种将光耦合器和继
电器相结合的装置。
它具有继电器的开关功能和光耦合器
的电气隔离功能。
通过控制光耦合器的光发射器，能够控
制继电器的开关状态，实现电气信号的隔离和传递。
4.光耦合隔离放大器电路：该电路将光耦合器与放大器相结
合，实现电气信号的隔离和放大。
通过光发射器将输入信
号转换为光信号，然后通过光接收器将光信号转换回电信
号，并经过放大器放大，实现输入和输出电路之间的电气
隔离和信号放大。
此外，还有其他类型的光耦合器电路，例如光耦合比较器、光耦合开关等，根据具体的应用需求选择适合的光耦合器电路。
光耦合器在工业控制、通信设备、医疗设备等领域具有广泛的应用。
基础 常见光耦的8大分类介绍
基础常见光耦的8大分类介绍
光耦在电路中的主要工作是对光电进行隔离并且进行转换。
看似简单，但光耦却拥有着非常多的品种和类型，仅仅在电子手册中就有上千种分类。
但是对于新手来说第一时间全部记住这些分类几乎是不可能的，但是可以通过进行大类的划分来进行初步的了解。
本文就将对光耦进行大类的分析，方便大家理解。
按光路径
可分为外光路光电耦合器（又称光电断续检测器）和内光路光电耦合器。
外光路光电耦合器又分为透过型和反射型光电耦合器。
按输出形式分
1、光敏器件输出型，其中包括光敏二极管输出型，光敏三极管输出型，光电池输出型，光可控硅输出型等。
2、NPN三极管输出型，其中包括交流输入型，直流输入型，互补输出型等。
3、达林顿三极管输出型，其中包括交流输入型，直流输入型。
4、逻辑门电路输出型，其中包括门电路输出型，施密特触发输出型，三态门电路输出型等。
5、低导通输出型（输出低电平毫伏数量级）。
6、光开关输出型（导通电阻小余10Ω）。
7、功率输出型（IGBT/MOSFET等输出）。
按封装形式分
可分为同轴型，双列直插型，TO封装型，扁平封装型，贴片封装型，以及光纤传输型等。
817c光耦参数
817c光耦参数摘要：一、光耦概述1.光耦的定义2.光耦的作用3.光耦的分类二、817c 光耦参数1.工作原理2.主要参数a.工作电压b.输出电流c.传输速度d.隔离电压e.工作温度三、817c 光耦的应用领域1.电源管理2.通信行业3.汽车电子4.工业控制四、817c 光耦的发展趋势与展望1.新材料的研究与应用2.技术创新推动行业发展3.国内外政策支持4.市场前景预测正文：光耦，全称光耦合器，是一种能够将光信号和电信号相互转换的器件。
光耦广泛应用于各种电子设备中，起到了隔离、放大、开关等功能。
按照工作原理和特性，光耦可分为多种类型，如光电二极管、光电三极管、光MOSFET 等。
今天我们将重点了解817c 光耦的参数及其应用。
817c 光耦是一种采用LED 和光敏半导体材料制成的高速光耦合器。
其工作原理是利用LED 发出的光信号经过光敏半导体接收，从而将输入信号和输出信号隔离，实现电信号的传输。
817c 光耦的主要参数有以下几点：a.工作电压：817c 光耦的工作电压范围较广，为3.3V 至5.5V。
这使得它能够适应不同设备的电源需求。
b.输出电流：817c 光耦的输出电流在50mA 左右，能够满足大多数应用场景的需求。
c.传输速度：817c 光耦的传输速度较快，可达到100Mbps，适用于高速信号传输。
d.隔离电压：817c 光耦的隔离电压高达5000Vrms，具有良好的隔离性能。
e.工作温度：817c 光耦的工作温度范围为-40℃至+100℃，能够在各种环境下稳定工作。
817c 光耦因其优良的性能在许多领域得到了广泛应用，如电源管理、通信行业、汽车电子和工业控制等。
在电源管理领域，817c 光耦可以实现输入和输出电路的隔离，保护电路免受干扰。
在通信行业，817c 光耦可用于光纤收发器、光开关等设备中。
在汽车电子领域，光耦可应用于汽车灯光控制、安全气囊等系统。
在工业控制领域，817c 光耦可用于自动化生产线、可编程逻辑控制器等场景。
常用光耦 速度
常用光耦速度
摘要：
一、光耦的基本概念与分类
二、光耦的传输特性与速度
三、常用光耦型号及性能比较
四、光耦在实际应用中的选择与使用
正文：
一、光耦的基本概念与分类
光耦，又称光电耦合器，是一种利用光信号进行电信号传输的半导体器件。
它主要由光电发射器、光电接收器、透明绝缘介质等组成。
根据光源发射的光波长，光耦可分为红外光耦、可见光耦等；根据输出信号类型，可分为数字光耦和模拟光耦。
二、光耦的传输特性与速度
光耦具有较高的传输速度，通常在几纳秒至几十纳秒之间。
其传输特性表现为：输入端电流与输出端电流呈线性关系，输出端电流与输入端电压呈非线性关系。
光耦的传输速度受到光源、透明绝缘介质等因素的影响。
三、常用光耦型号及性能比较
市场上常见的光耦型号有：光电开关、光电传感器、光纤通信等。
不同型号的光耦具有不同的性能特点，如灵敏度、传输距离、抗干扰能力等。
在实际应用中，应根据具体需求选择合适的光耦型号。
四、光耦在实际应用中的选择与使用
1.选择光耦时，应考虑光源的稳定性、传输距离、数据传输速率等因素。
2.使用光耦时，注意正确连接输入输出端，确保光源与透明绝缘介质的良好接触。
3.光耦在高速传输时，可能出现信号衰减现象，可通过提高光源亮度、选用高灵敏度光电接收器等方法解决。
4.针对光耦的抗干扰性能，可在光耦输入输出端加入滤波器，提高系统的稳定性。
总之，光耦作为一种高速、可靠的光电传输器件，在电子、通信、工业控制等领域具有广泛的应用。
光耦选型最全指南各种参数说明
光耦选型手册光耦简介：光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。
它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
一般由三部分组成：光的发射、光的接收及。
输入的电信号驱动（LED），使之发出一定波长的光，被光探测器接收而产生，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
光耦的分类：（1）分为两种：一种为非线性光耦，另一种为线性光耦。
非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。
常用的4N系列光耦属于非线性光耦。
线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。
常用的线性光耦是PC817A—C系列。
（2）常用的分类还有：按速度分，可分为低速光电耦合器（光敏三极管、光电池等输出型）和高速光电耦合器（光敏二极管带信号处理电路或者光敏输出型）。
按通道分，可分为单通道，双通道和多通道光电耦合器。
按隔离特性分，可分为普通隔离光电耦合器（一般光学胶灌封低于5000V，空封低于2000V）和高压隔离光电耦合器（可分为10kV，20kV，30kV等）。
按输出形式分，可分为：a、光敏器件输出型，其中包括输出型，光敏三极管输出型，光电池输出型，光输出型等。
b、NPN三极管输出型，其中包括交流输入型，直流输入型，互补输出型等。
c、输出型，其中包括交流输入型，直流输入型。
d、输出型，其中包括门电路输出型，触发输出型，三态门电路输出型等。
e、低导通输出型（输出低电平毫伏数量级）。
f、光开关输出型（导通电阻小于10Ω）。
g、功率输出型（IGBT/MOSFET等输出）。
光耦的结构特点：（1）光电耦合器的输入阻抗很小，只有几百欧姆，而干扰源的阻抗较大，通常为105～106Ω。
六脚光耦工作原理
六脚光耦工作原理光电耦合器是一种将输入端和输出端通过光信号连通的器件，其中最为重要的光电元件就是“光耦合器”。
光耦合器的本质是一对电光转换器件——发光二极管和光电晶体管，利用光线感应和转换电信号和光信号之间的通讯器。
而其中的“六脚光耦”就是光耦合器中最为常见的一种型号，下面我们将介绍六脚光耦的工作原理。
1. 光电耦合器分类首先，我们需要了解光电耦合器分为可控硅、三端稳压器和六脚芯片三种类型，而六脚光耦正是其中一种。
它主要包含四个部分：发光二极管、光电晶体管、输入管脚（灯管）和输出管脚（晶管），其中灯管和晶管分别连接到输入端和输出端，这两个端口用于把输入端的电信号转换成光信号，并通过光束将输入信号传输到输出端口。
六脚光耦的工作原理和一般光电耦合器是一样的，都是基于光电转换原理。
2. 光电转换原理光电转换是指将光信号转换为电信号或将电信号转换为光信号的过程。
常见的光电转换器件有光电器件和电光器件两种。
其中，光电器件利用光的作用来产生电信号，如光电二极管、光电导等；而电光器件是用电信号作用于物体时，促使物体上电荷的变化而产生光信号的过程，如LED（发光二极管），LDC（LED在场效应晶体管中的应用）等。
3. 六脚光耦工作原理了解光电转换原理后，我们再来看看六脚光耦的工作原理。
首先，输入端会传来电信号，其中的灯管反向击穿，并在其内部产生倾向于符合光学发射对称的底部激活区，使发光二极管（LED）发光。
LED的发出的光线与光电晶体管内的电子再结合，电子被激发后跳跃，形成通道使输出端受光。
从而产生输出管脚的电流，在输出端就会得到与输入端的电信号相对应的输出光信号。
由此，我们就可以通过这一六脚光耦的工作原理，将光信号从输入端传输到输出端。
4. 六脚光耦的应用所以，六脚光耦的应用非常广泛，在家电、医疗、工业等许多领域都可以见到它的身影。
六脚光耦通常被用于低电压电路，特别是在微控制器和数字集成电路 (IC) 中，以作为信号传输的保护机制。
光耦的分类及应用
光耦的分类及应用
光耦是一类光电子器件，是利用光学及电信号之间的转换而加以发明，用于控制及传送电压及电流的。
它分为工作区域两种：模拟光耦和数字光耦。
模拟光耦：主要由两部分组成：发射端一对TTL cmos晶体管和接受端一对光耦口令。
它们一般用在多种应用中，如：软件定义无线技术SDR（Software Defined Radio），数据工程中磁盘存储，传感器，数据处理法等等。
数字光耦：它可以非常准确地传送一位或多位的数据，是由光电子管的敏感器和电子压摆组成的，常用于电脑监控，自动控制，机器人技术，无线通信，线性全景，可重构数字阵列法等领域。
应用：常用于电力工程，飞行控制，自动化，机器视觉，电信设备，仪器仪表等等。
TPL521中文资料--光耦
TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。
该TLP521－2提供了两个孤立的光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装集电极-发射极电压：55Ｖ（最小值）经常转移的比例：50 ％（最小）隔离电压：2500 Vrms （最小）图1 TLP521 TLP521-2 TLP521-4 光藕内部结构图及引脚图图2 TLP521-2 光电耦合器引脚排列图Characteristic 参数Symbol符号Rating 数值Unit 单位TLP521−1TLP521−2TLP521−4LED Forward current 正向电流IF70 50 mA Forward current derating 正向电流减率ΔIF/℃−0.93(Ta≥50℃) −0.5(Ta≥25℃) mA/℃Pulse forward current 瞬间正向脉冲电流IFP 1 (100μ pulse, 100pps) A Reverse voltage 反向电压VR 5 V Junction temperature 结温Tj125 ℃接收侧Collector−emitter vol tage 集电极发射极电压VCEO55 V Emitter−collector voltage 发射极集电极电压VECO7 V Collector current 集电极电流IC50 mA注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。
(Note): Application type name for certification test, please use standard producttype name, i.e.TLP521−1 (GB): TLP521−1, TLP521−2 (GB): TLP521−2second,in oilDC, 1 Min最小ute,in oil—5000 —VdcCharacteristic 参数Symbol 符号Test Condition 测试条件Min最小Typ典型Max最大Unit单位Rise time 上升时间trVCC=10V IC=2mA RL=100Ω — 2 —μsFall time下降时间tf — 3 —Turn−on time 开启时间ton — 3 —Turn−off time 关断时间toff — 3 —Turn−on time 开启时间tONRL = 1.9kΩ (Fig.1) VCC = 5V, IF= 16mA — 2 —μsStorage time 存储时间ts —15 —Turn−off time 关断时间tOFF —25 —图7 打开或关闭12V直流电动机的TTL控制信号输入电路图图3 TLP521-1 封装图图4 TLP521-2 封装图图5 TLP521-4 封装图图6 开关时间测试电路特性曲线图：应用电路：。
