铸钢件检验规范
铸钢件和锻钢件检验[1]1
![铸钢件和锻钢件检验[1]1](https://img.taocdn.com/s3/m/24ef7d0b03d8ce2f0066236a.png)

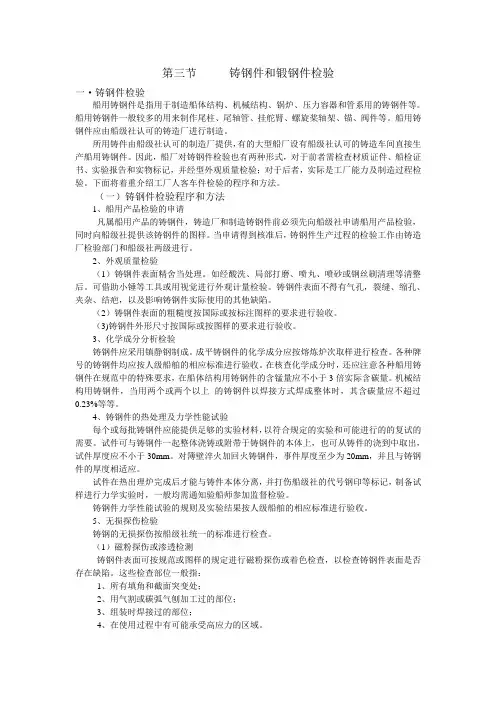

第三节铸钢件和锻钢件检验一·铸钢件检验船用铸钢件是指用于制造船体结构、机械结构、锅炉、压力容器和管系用的铸钢件等。
船用铸钢件一般较多的用来制作尾柱、尾轴管、挂舵臂、螺旋桨轴架、锚、阀件等。
船用铸钢件应由船级社认可的铸造厂进行制造。
所用铸件由船级社认可的制造厂提供，有的大型船厂设有船级社认可的铸造车间直接生产船用铸钢件。
因此，船厂对铸钢件检验也有两种形式，对于前者需检查材质证件、船检证书、实验报告和实物标记，并经型外观质量检验；对于后者，实际是工厂能力及制造过程检验。
下面将着重介绍工厂人客车件检验的程序和方法。
（一）铸钢件检验程序和方法1、船用产品检验的申请凡属船用产品的铸钢件，铸造厂和制造铸钢件前必须先向船级社申请船用产品检验，同时向船级社提供该铸钢件的图样。
当申请得到核准后，铸钢件生产过程的检验工作由铸造厂检验部门和船级社两级进行。
2、外观质量检验（1）铸钢件表面精舍当处理。
如经酸洗、局部打磨、喷丸、喷砂或钢丝刷清理等清整后。
可借助小锤等工具或用视觉进行外观计量检验。
铸钢件表面不得有气孔，裂缝、缩孔、夹杂、结疤，以及影响铸钢件实际使用的其他缺陷。
（2）铸钢件表面的粗糙度按国际或按标注图样的要求进行验收。
（3)铸钢件外形尺寸按国际或按图样的要求进行验收。
3、化学成分分析检验铸钢件应采用镇静钢制成。
成平铸钢件的化学成分应按熔炼炉次取样进行检查。
各种牌号的铸钢件均应按人级船舶的相应标准进行验收。
在核查化学成分时，还应注意各种船用铸钢件在规范中的特殊要求，在船体结构用铸钢件的含锰量应不小于3倍实际含碳量。
机械结构用铸钢件，当用两个或两个以上的铸钢件以焊接方式焊成整体时，其含碳量应不超过0.23%等等。
4、铸钢件的热处理及力学性能试验每个或每批铸钢件应能提供足够的实验材料，以符合规定的实验和可能进行的的复试的需要。
试件可与铸钢件一起整体浇铸或附带于铸钢件的本体上，也可从铸件的浇到中取出，试件厚度应不小于30mm。
毛坯铸钢件检验规范
11.1 铸造厂和检验部应对铸件进行认真检验，检验验收项目及验收方法按表 5 进行。
表5
序 检验项目
号
试制产品
供方
检验部
正常生产产品
供方
检验部
备注
确认文件/复
确认文件/复
1 化学成分 每个炉批号
每个炉批号
验
验
确认文件/复
确认文件/复
2 机械性能 每个炉批号
每个炉批号
验
验
每个热处理 3 热处理
批
确认文件
CF3
CF8M
A002 A202 E308L-16 E316-16
CF3M
A022 E316L-16
WC6
R307 E5515-B2
WC9
R407 E9015-B3
7.5 合同规定铸件进行 MT、RT 或 UT 的，在焊补热处理后应进行相同的无损检测方法对
国内外铸件无损检验标准对比分析
国内外铸件无损检验标准对比分析对于工件的无损检测，检验标准是最重要的工作依据。
从工件的检测方法选择、检测过程的注意事项到工件的最终评定、报告的参数出据，往往都需要遵循一定的、供需双方均认可的标准规范。
随着改革开放的不断深入，我们和国外的交流也日益广泛。
其中，涉及到产品质量验收时应该遵循何种标准、采取怎样的验收级别，往往是供需双方讨论的焦点之一。
因此，将国内铸钢、铸铁件无损检测标准和国外、国际标准进行一定的对比，分析其在日常生产中的应用，对于我们的工作是非常有好处的。
１国内、外铸件无损检测标准铸件的检验，一般是由铸件制造厂根据设计的图纸或订货方（需方）提供的图纸上的技术要求或技术合同进行。
对于铸件，通常的检验包括尺寸检查、形状和外观的表面质量目视检查。
而对于设计要求比较重要的铸件，或者需方认定的比较重要的铸件或局部，或者铸造工艺上容易产生问题的铸件，一般除了要做化学成分分析和力学性能试验外，还需要进行无损检测。
对于一般铸钢、铸铁件的无损检测，常用的方法有磁粉检测或渗透检测（主要用于表面或近表面缺陷的检测）、超声波检测或射线检测（主要用于内部缺陷的检测）。
下面给出国内、外常用的关于铸件的无损检测标准。
ＡＳＴＭＥ１８６厚壁铸钢件［２．０～４．５英寸（５１～１１４ｍｍ）］射线检验标准底片ＡＳＴＭＥ１９２航空用熔模铸钢件射线检验标准底片ＡＳＴＭＥ２８０大厚度（４～１２ｉｎ，１１４～３０５ｍｍ）铸钢件参考射线照相底片ＡＳＴＭＥ４４６２英寸（５１ｍｍ）以下铸钢件的射线检验标准底片ＡＳＴＭＡ６０９／Ａ６０９Ｍ铸造碳钢、低合金钢和马氏体不锈钢的超声检测方法ＡＳＴＭＥ６８９球墨铸铁件的射线检验标准底片ＡＳＴＭＥ８０２厚度４．５ｉｎ（１１４ｍｍ）以内的灰铸铁参考射线照相底片ＡＳＴＭＥ１０３０金属铸件的射线透照检测方法ＡＳＴＭＥ１７３４?铸件射线成像检测方法ＥＮ１３６９铸件磁粉检测ＥＮ１３７１铸件渗透检测ＧＢ／Ｔ５６７７铸钢件射线照相及底片等级分类方法ＧＢ／Ｔ?７２３３铸钢件超声探伤及质量评级方法ＧＢ／Ｔ９４４３?铸钢件渗透探伤及缺陷显示迹痕的评级方法ＧＢ／Ｔ９４４４铸钢件磁粉探伤及质量评级方法ＩＳＯ４９８６铸钢件磁粉检测ＩＳＯ４９８７铸钢件渗透检测ＩＳＯ４９９２?铸钢件超声波检测ＩＳＯ４９９３?铸钢件射线检测ＪＢ／Ｔ?６４４０?阀门受压铸钢件射线照相检验ＴＢ／Ｔ３１０５．１铸钢摇枕、侧架射线照相检验ＴＢ／Ｔ?３１０５．２?铸钢摇枕、侧架超声波检验ＪＩＳ? ０５８１铸钢件射线照相检测方法２? 铸件磁粉检测（ＭＴ）标准对比分析ＥＮ１３６９、ＩＳＯ?４９８６与ＧＢ／Ｔ９４４４均为铸件磁粉检验的常用标准，而且欧盟标准系列中关于铸钢件的磁粉检验标准ＥＮ１３６９基本与ＩＳＯ?４９８６等效。
铸钢件生产通用操作检验规程

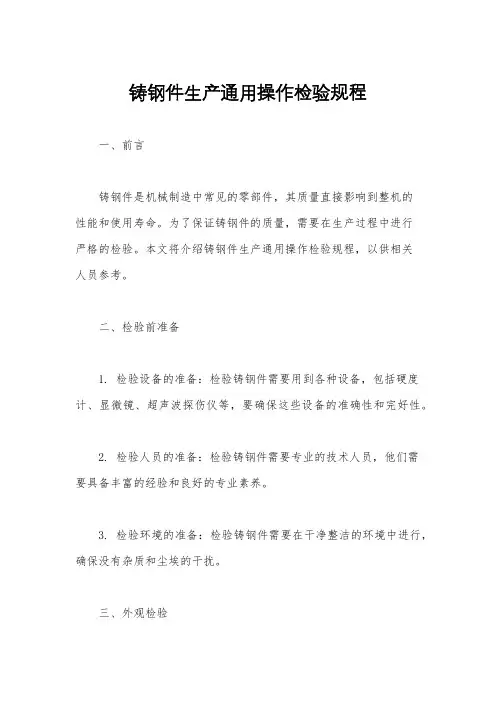

铸钢件生产通用操作检验规程一、前言铸钢件是机械制造中常见的零部件，其质量直接影响到整机的性能和使用寿命。
为了保证铸钢件的质量，需要在生产过程中进行严格的检验。
本文将介绍铸钢件生产通用操作检验规程，以供相关人员参考。
二、检验前准备1. 检验设备的准备：检验铸钢件需要用到各种设备，包括硬度计、显微镜、超声波探伤仪等，要确保这些设备的准确性和完好性。
2. 检验人员的准备：检验铸钢件需要专业的技术人员，他们需要具备丰富的经验和良好的专业素养。
3. 检验环境的准备：检验铸钢件需要在干净整洁的环境中进行，确保没有杂质和尘埃的干扰。
三、外观检验1. 检查铸钢件的表面是否有气孔、夹渣、裂纹等缺陷，要求表面光洁平整，无明显的瑕疵。
2. 检查铸钢件的尺寸是否符合要求，包括长度、宽度、高度等方面的尺寸，要求尺寸精确。
3. 检查铸钢件的外观是否有变形、变色等情况，要求外观完整，无明显的变形和变色。
四、化学成分检验1. 采用化学分析仪器对铸钢件的化学成分进行检验，包括碳含量、硫含量、磷含量等，要求符合相关标准。
2. 对铸钢件的组织结构进行观察，确保组织均匀细致，无明显的偏析和夹杂。
五、力学性能检验1. 对铸钢件的硬度进行检验，要求硬度值符合相关标准要求。
2. 对铸钢件进行拉伸试验、冲击试验等力学性能检验，确保其强度和韧性符合要求。
六、非破坏检验1. 对铸钢件进行超声波探伤检验，发现内部缺陷和夹杂，确保铸钢件的内部质量。
2. 对铸钢件进行磁粉探伤检验，发现表面裂纹和疲劳损伤，确保铸钢件的可靠性。
七、检验记录和报告1. 对每一批铸钢件的检验结果进行记录，包括外观检验、化学成分检验、力学性能检验、非破坏检验等内容。
2. 对不合格的铸钢件进行处理，包括返工、报废等，确保不合格品不流入市场。
3. 编制检验报告，对合格的铸钢件进行标识，确保其质量可追溯。
八、结语铸钢件的质量直接关系到整机的使用寿命和安全性，因此在生产过程中需要进行严格的检验。
碳素钢铸件标准
目次1.范围 (1)2.规范性引用文件 (1)3.牌号 (2)4.技术要求 (2)5试验方法 (8)6检验规则 (11)7检验文件 (12)8标志、包装、运输和贮存 (13)8.1每个铸件应在非加工面上（不影响配合的面）做下列标志或其中一部分。
(13)附录 (14)碳素钢铸件通用技术条件1.范围本标准规定了碳素钢铸件的牌号、要求、试验方法、检验规则、检验文件、标志、包装、运输和贮存。
本标准适用于产品的图样及技术文件中无特殊要求的低碳钢铸件，凡产品图样或技术文件中无特殊要求时，均应符合本标准的规定。
本标准适用于产品的设计、生产和验收，外协铸件签订技术协议时参照使用。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡注日期的引用文件，仅所注日期的版本适用于本文件。
凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T223 钢铁及合金的化学分析方法GB/T228 金属材料室温拉伸试验方法GB/T229-2007 金属材料夏比摆锤冲击试验方法GB/T231.1 金属布氏硬度试验第一部分：试验方法GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T5677 铸钢件射线照相及底片等级分类方法GB/T6060.1-1997 表面粗糙度比较样块铸造表面GB/T6397 金属拉伸试验试样GB/T6414-1999 铸件尺寸公差与机械加工余量GB/T7233 铸钢件超声探伤及质量评级方法GB/T8170 数值修约规则与极限数值的表示和判定GB/T8493-1987 一般工程用铸造碳钢金相GB/T9443-2007 铸钢件渗透检测GB/T9444-2007 铸钢件磁粉检测GB/T11352-1989 一般工程用铸造碳钢件GB/T15056 铸造表面粗糙度评定方法3.牌号碳素钢铸件的牌号为：ZG230-450；ZG270-500；ZG310-570。
4.技术要求4.1机械性能4.1.1碳素钢铸件的热处理，除在图样和有关技术文件中注明者外，均应进行正火或退火处理，经正火或退火后的机械性能功能应符合表4-1的规定。

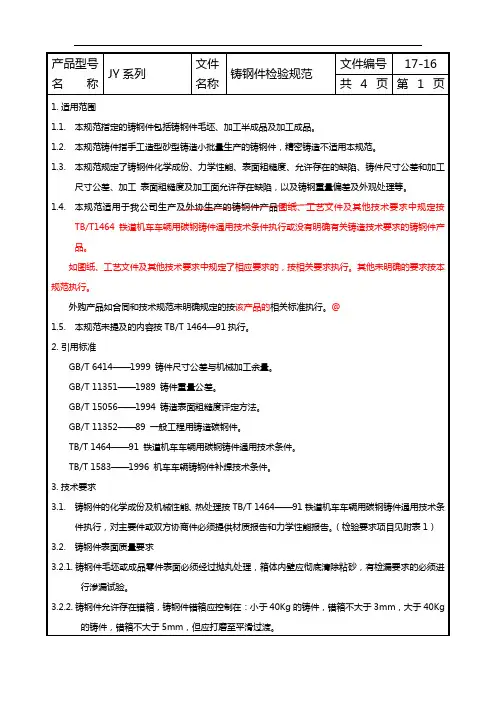

(17-16)铸钢件检验规范
的铸件，错箱不大于 5mm，但应打磨至平滑过渡。
＠
1
2007-064
标记 处数 更改文件号
产品型号 JY 系列
名称
臧晓刚
签字
编制
2007.10.2 校对
4
日期 审核
文件 铸钢件检验规范
时冷却用油渍。
e) 对于非装配面的加工面上存在的缺陷，允许焊后直接打磨平整。
f) 对轴孔类零件的表面粗糙度要求按图纸规定确定。
3.2.7. 在精加工前暴露的缺陷（无论在上述缺陷范围内或范围外）应行。焊补完毕检查合箱面平面度
应满足图纸要求，否则，应加工后重新配钻、铰合箱螺栓孔，各孔加工
一（最大值 8MM）在每一百平方厘米面积上（小于 100 平方厘米按 100
平方厘米计算）不多于两个，间距不小于 20MM，离边缘（小于 10 千克
的铸件不计）或孔边不小于 10MM（直径和深度不大于 1MM 的针孔不计）
的缺陷在缺陷背面的相同位置，不允许同时存在缺陷。
b) 不影响组装，离边缘或孔边（小于 40KG 铸件不小于 5MM）不小于 10MM
标记 处数 更改文件号
签字
编制 校对 日期 审核
标准 会签 批准
检验要求 项目
附表 1
检验要求的内容
铸件表面 不允许有裂纹、穿透孔、穿透性冷隔或缩松和加渣等缺陷
非加工面 除上述要求外，毛刺、披缝、浇冒口和突起等应清理与铸件表面同样平整
加工面 基准面
允许有不超过加工余量范围内的任何缺陷存在，但裂纹必须清除掉
名称
标准 会签
hb6578-1992铸件内部针孔检验标准
标题：深度剖析HB6578-1992铸件内部针孔检验标准近年来，随着我国工业领域的快速发展，对于各类材料和制造工艺的要求也越来越高。
在这种情况下，铸件作为一种重要的工业制造品，其质量问题备受关注。
其中，内部针孔是铸件常见的质量缺陷之一，对于检验标准的制定和规范至关重要。
本文将围绕着HB6578-1992铸件内部针孔检验标准展开深度探讨，帮助读者更全面地了解和掌握这一标准的内容和实际应用。
一、HB6578-1992标准概述HB6578-1992标准是我国针对铸件内部针孔缺陷的检验标准，其制定的目的是为了规范铸件生产过程中的质量控制，保证铸件的可靠性和安全性。
该标准主要包括了检验对象、检验方法、评定和接收标准等内容，是铸件生产过程中必不可少的一部分。
在实际应用中，HB6578-1992标准通过对铸件内部的针孔缺陷进行X 射线或射线检测，来评定铸件的质量是否符合标准要求。
检验结果将直接影响铸件的使用性能和安全性，因此对于该标准的理解和运用至关重要。
二、HB6578-1992标准的主要内容分析1. 检验对象HB6578-1992标准明确了适用范围，主要针对各类金属铸件内部的针孔缺陷进行检测和评定。
不同种类的铸件在检验时需要符合不同的要求，如铸铁件、铸钢件、有色金属铸件等，都有相应的检验标准和方法。
2. 检验方法标准中详细描述了针对铸件内部针孔的X射线或射线检测方法。
这些方法包括了检测设备的选择、操作规程、检测条件的设定等，旨在保证检测的准确性和可靠性。
对于不同类型的铸件，还规定了相应的检测参数和标准。
3. 评定和接收标准HB6578-1992标准对于内部针孔缺陷的评定和接收标准也作出了明确的规定。
根据检测结果，将铸件的内部针孔缺陷划分为不同等级，确定了不同等级下的允许针孔数量和大小范围。
这些评定标准对于铸件的质量控制和接收具有重要的指导意义。
三、HB6578-1992标准的应用与展望作为铸件生产和质量控制中的重要标准，HB6578-1992标准的正确理解和应用对于保障铸件质量至关重要。
铸件检验标准1
表一、铸件和钢料材质化学成分表材质FC205 HT300MoCr QT600CH-1 M-190 S45C SK3 SKD11 (GM241) (FCD550)化学成分碳(C) 3.1～3.4 2.9～3.3 2.9～3.3 3.3～3.8 0.7～0.75 0.4～0.5 0.17～0.32 1.0～1.1 1.4～1.6 硅(Si) 1.7～2.2 1.6～2.1 1.6～2.4 2.2～2.8 0.9～1.0 0.2～0.5 0.2～0.5 ≤0.35≤0.4锰(Mn) 0.6～0.8 0.6～0.9 0.6～1.0 0.3～0.8 0.9～1.2 0.9～1.2 0.35～0.9 ≤0.5 ≤0.6 磷(P) ≤0.1≤0.1≤0.1≤0.08 ≤0.02 ≤0.02 ≤0.05 ≤0.03硫(S) ≤0.1≤0.1≤0.1≤0.02 ≤0.02 ≤0.02 ≤0.05 ≤0.03镁(Mg) ≤0.04铬(Cr) 0.35～0.6 0.95～1.2 0.8～1.1 0.25～OPT 11.0～13.0 钼(Mo) 0.35～0.6 0.2～0.4 0.35～0.5 0.8～1.2 钒(V) 0.1～0.15 ≤0.15 0.2～0.5 铜(Cu) 0.5～0.7OPT ≤0.25镍(Ni) 0.1～OPT ≤0.25表二、铸件和钢料硬度、抗拉强度表种类型号抗拉强度硬度(HB) 硬度(HRC) 淬火温度淬火后硬度(kg/mm2) (HRC)灰口铸铁FC250 25～28 149～241 6～23FC300 30～40 169～269 6～28FCD550 55～60 170～241 6～23 火焰淬火930℃水冷40~52 FCD650 55～60 170～241 6～23 火焰淬火930℃水冷40~52球铸铁FCD700 55～60 170～241 6～23 火焰淬火930℃水冷40~52 墨GM241 30～40 169～241 6～23 火焰淬火930℃水冷40~52 铸MoCr 30～40 169～241 6～23 火焰淬火930℃水冷40~52 铁KSCD800I 火焰淬火930℃水冷48~55KSCD800IS 火焰淬火930℃水冷48~55结构碳钢钢材SS400 火焰淬火930℃水冷40~50 S45C 火焰淬火930℃水冷40~50钢材SFH 火焰淬火900℃空冷55~60空冷钢M-190 ≥50火焰淬火900℃空冷55~60 铸钢ICD-5 ≥50235～286 22～30 火焰淬火900℃空冷55~60SK3 ＞212 ＞16 火焰淬火930℃水冷55~60锻钢钢材SKD11 ＞225 ＞20 整体淬火1025℃空冷56~62Cr12MOV 整体淬火1025℃空冷56~62Cr12MOV1 整体淬火1025℃空冷56~62 表三、铸件尺寸允收公差表：铸件尺寸(mm) 公差(mm) 铸件尺寸(mm) 公差(mm) 铸件尺寸(mm) 公差(mm)0～10 ±0.3＞100～160 ±1.8＞1500～2000 ±4＞10～16 ±0.5 ＞160～250 ±2.3＞2000～2500 ±4.5＞16～25 ±0.8＞250～400 ±2.5＞2500～3000 ±5＞25～40 ±1.0＞400～630 ±2.8＞3000～3500 ±5.5＞40～63 ±1.3＞630～1000 ±3.0＞3500～4000 ±6＞63～100 ±1.5＞1000～1500 ±3.5铸件探伤铸件的生产过程较为复杂，要保证铸件的质量，必须掌握冶炼、造型、浇注、出模、热处理等一系列工艺环节。
铸件外观质量检验规范
铸件外观质量检验规范（ISO9001-2015）1、目的为加强本公司对铸件的质量控制，保证本公司产品的外观质量及加工性能，特制订铸件表面质量验收规范；2、适用范围本规范适用于公司所有外来铸铁（钢）件的外观质量验收，包括表面缺陷、尺寸精度、表面粗糙度的验收；3、引用标准(1)JB/T5000.4-2007重型机械通用技术条件第4部分铸铁件；(2)JB/T5000.6-2007重型机械通用技术条件第6部分铸钢件；(3)GB6414-1999铸件尺寸公差与机械加工余量；(4)GB/T6060.1-1997表面粗糙度比较样块；(5)GB/T15056-1994铸造表面粗糙度评定方法；(6)Q/XC5101-2001铸铁件通用技术条件；（7GB/T11351-1989铸件重量公差4、名词解释(1)全数选别：检验项目100%检测；5、验收项目及标准铸件的表面质量主要包括铸件的表面缺陷、尺寸精度、形状偏差、表面粗糙度、表面清理质量等；5.1铸件表面缺陷的检验5.1.1表面缺陷检验的一般要求（1）铸件非加工表面上的浇冒口必须清理得与铸件表面同样平整，加工面上的浇冒口残留量应符合技术要求，若无要求，则按表8执行；（2）在铸件上不允许有裂纹、通孔、穿透性的冷隔和穿透性的缩松、夹渣等机械加工不能去除的缺陷；（3）铸件非加工表面的毛刺、披缝、型砂、砂芯等应清理干净；（4）铸件一般待加工表面，允许有不超过加工余量范围内的任何缺陷存在；重要加工面允许有不超过加工余量2/3的缺陷存在，但裂纹缺陷应予清除；加工后的表面允许存在直径*长度*深度小于等于2*2*2的非连片孔洞的铸造缺陷；（5）作为加工基准面（孔）和测量基准的铸件表面，平整度小于等于2.0毫米、粗糙度Ra50以内；（6）铸件表面气孔、砂眼、夹渣面积不大，但比较分散或者有连片麻点的表面不予接收；(7)除技术要求特别注明的铸件外，对于表面有气孔、缩孔、砂眼等缺陷的铸钢件允许补焊，但铸铁件未经允许不得焊补（铸铁件实行一案一判的原则）但补焊面积不允许超过铸件面积的10%，焊接质量应符合JB/T5000.7-2007标准要求，补焊后必须退火、机械性能达到图纸要求，且不得有渗漏及影响外观的缺陷；5.1.2铸件外观质量等级缺陷项目等级A B C飞边不允许飞边高度≤1.5毫米允许不易于伤手的飞边毛刺不允许允许不易于伤手的毛刺允许不易伤手的毛刺孔眼气孔 100cm 2面积内允许直径不大于φ2mm 深度不超过壁厚1/4的孔眼2个，两处距离＞60mm ；整个铸件不超过4个100cm 2面积内允许直径不大于φ3mm 深度不超过壁厚1/3的孔眼2处，两处距离＞60mm ；整个铸件不超过8个不致于影响强度，其余不做要求 针孔 渣眼 缩孔 不致于影响强度裂纹 不允许 不允许不允许 冷隔 沟槽 夹砂结疤 不允许 100cm 2面积内允许面积不超过8cm 2的缺陷2处；整个铸件不超过4处不致于影响强度 皱皮 不允许 不明显引人注意缩陷不允许不允许 不允许缺肉1、一般零部件采用B 级精度，在检查过程中，如有一个或多个项目超出B 级精度要求的零部件均判定为不合格；2、影响到零部件安全、性能的部位，外观质量采用A 级精度，如果有一个或多个项目超出规定级精度要求的零部件均判定为不合格；5.2铸件尺寸的检验 5.2.1铸件毛坯尺寸公差铸件尺寸公差应按毛坯图或技术条件规定的尺寸公差等级执行，当技术文件未规定尺寸公差时，则应以GB6414为依据，并按照下表选定公差值（粗线框内为推荐使用公差等级）；毛坯铸件基本尺寸（mm ）尺寸公差等级CT12CT13 CT14 CT15 CT16 ≤10~16 4.4 --- --- --- --- ＞16~25 4.6 6 8 10 12 ＞25~40 5.0 7 9 11 14 ＞40~63 5.6 8 10 12 16 ＞63~100 6 9 11 14 18 ＞100~160 7 10 12 16 20 ＞160~250 8 11 14 18 22 ＞250~400912162025＞400~630 10 14 18 22 28 ＞630~1000 11 16 20 25 32 ＞1000~1600 13 18 23 29 37 ＞1600~2500 15 21 26 33 42 ＞25004000 17 24 30 38 49 ＞4000~6300 20 28 35 44 56 ＞6300~100002332405064注：1、毛坯铸件基本尺寸是指机械加工前毛坯铸件的尺寸，包括加工余量和起模斜度； 2、毛坯基本尺寸按铸件最大尺寸选取，该铸件较小尺寸公差等级与最大尺寸公差等级相同；3、壁厚采用低一级的公差等级；4、公差带应对称于毛坯铸件基本尺寸配置，例：基本尺寸30mm ，CT13公差值为±7mm ；如有特殊要求非对称式配置时，应在技术要求中单独列出公差范围；5.2.2铸件分型面处最大错型值应不得超过表2所示公差值，当需进一步限制错型量时，应从表中选取；公差等级CT 错型值（mm ）11~13 1.5 14~162.55.2.3铸件加工余量应符合表的规定，有特殊要求的表面应在技术要求中单独标注加工余量；最大轮廓尺寸加工余量一个面顶面加量≤30 4 2＞30~50 5 ＞50~180 6 ＞180~315 7 ＞315~500 8 ＞500~800 103＞800~1250 12 ＞1250~1600 144＞1600~250016＞2500~3150 18＞3150~4000 205＞4000~6300 25＞6300~10000 30 7注：1、属于该铸件的较小尺寸的加工余量与最大轮廓尺寸的加工余量相同；2、此表加工余量仅指一个面的加工余量，对于柱面和两面加工的铸件，铸件轮廓尺寸应为最终机械加工后成品尺寸与两倍加工余量之和；5.3表面粗糙度检测表面粗糙度总体检测原则依据图纸要求，当图纸无要求是执行国标GB/T15056；5.3.1一般情况下，表面粗糙度要求Ra50，铸件难以清理的部位，局部允许Ra100，待加工表面允许降低1级；5.3.2.使用面积法作为验收依据面积法常用的比较样块评定铸件表面粗糙度；方法如下：（1）铸造表面粗糙度比较样块应符合GB6060.1-1997标准；（2）按照国标BWZ001-88评定铸件表面粗糙度的等级；（3）铸件的浇道、冒口、修补的残余表面及铸造表面缺陷（如粘砂、结疤等）不列为被检表面；（4）以铸造表面粗糙度比较样块为对照标准，对被检铸件的铸造表面用视觉或触觉的方法进行对比；（5）用样块对比时，应选用适于铸造合金材料和工艺方法的样块进行对比；（6）被检的铸造表面必须清理干净，样块表面和被检表面均不得有锈蚀处；（7）用样块对比时，砂型铸造表面被检点数应符合表的规定；特种铸造表面被检点数应按表8的规定加倍；被检点应平均分布，每点的被检面积不得小于与之对比面的面积；被检铸造表面面积(cm2)＜200 200～1000 100～10000 ＞10000被检点数(个) 不少于2 每200cm2不少于1 每1000cm2不少于1不少于40 （8）当被检铸造表面的粗糙度介于比较样块两级参数值之间者，所确定的被检铸造表面的粗糙度等级为粗的一级；（9）对被检铸造表面，以其80%的表面所达到的最粗表面粗糙度等级，为该铸造表面粗糙度等级；5.3.3铸件表面清理检测5.3.1铸件几何形状必须完整，非加工面上的清理损伤不应大于该处的尺寸偏差，加工面上的损伤不应大于该处加工余量的1/2；5.3.2允许铸件表面有少量的局部低凹或打磨痕迹，在直径不大于8mm，并能保证铸件规定的最小的壁厚；5.3.3为去除铸造缺陷而打磨后的铸件表面粗糙度应与一般铸件表面粗糙度基本一致；5.3.4除特殊情况外，铸件表面允许残留的浇冒口、毛刺，多肉残余量应按表8的要求进行；类别非加工面凸出高度(mm)加工面凸出高度(mm) 外表面非外表面浇冒口残余量-0.5～0.5 ＜2 ＜2～4毛刺残余量0 ＜2 ＜1～2多肉残余量＜1 ＜2 ＜25.3.5铸件表面须经过防锈处理，保证在铸件进入面加工时不得有任何的锈蚀；5.3.6铸件表面如有油漆要求的，必须按有关涂装规定执行；5.4铸件重量检测5.4.1对于没有特殊要求的铸件，重量偏差可以不作为验收依据；如果技术条件有要求，供需双方协商后，铸件的重量偏差也应作为验收依据，一般应符合表的规定；公称重量(Kg) ≤200＞200~500＞500~1000＞1000~5000＞5000~10000＞10000~30000＞30000~50000＞50000铸件重量上偏差(%)8 7.5 7 6.5 6 5.5 5 4.5。
碳素钢和合金钢铸钢件材料规范
碳素钢和合金钢铸钢件材料规范1 目的规定本公司生产产品的原辅材料——承压铸钢件（以下简称铸钢件）的技术要求、试验方法及规则。
2 范围适用于公司产品用碳素钢和合金钢铸件。
3 职责3.1技术部负责制定产品零件的锻件图样及技术要求。
3.2质检部负责产品铸件的检验。
3.3采购部负责确认合格供方。
4 内容4.1引用标准GB/T1135.0 铸件机械加工余量GB/6414 铸件尺寸公差GB/T1135.1 铸件重量公差GB6060.1 表面粗糙度比较样块铸造表面GB9452 热处理炉有效加热区测定方法JB/T9727 阀门铸钢件外观质量要求Q/ZB-156 铸造内圆角及过渡尺寸Q/ZB-157 铸造外圆角4.2总则4.2.1 铸钢件应符合本规范要求并按照经规程程序批准的技术文件的图样制造。
4.2.2 采用一般熔炼方法制造的铸钢件，其最高工作压力额定值不大于70MPa（10000PSI）特殊熔铸方法除外。
4.3 产品规范级别（PSL）、材料代号（K）应符合产品的设计规范和产品规范。
4.4化学成份4.4.1 铸钢件化学成份分析取样一般以炉前钢桶取样为准，仲裁分析可以从铸钢本体取样。
4.4.2 铸钢件化学成份极限不应超过表1、表2规定。
4.4.3 合金元素的最大偏差符合表3规定。
4.4.4 铸钢件的残余元素应不超过表4规定。
表1 %表2 ％表3 合金元素最大偏差范围％注：表3中各元素的最大偏差当应使各元素的合金含量不超过表1规定的值。
表 4 铸钢件残余元素％4．4.5 常用铸钢件化学成份有及允差应符合附录A或附录B的要求。
注：附录A给出我国材料的化学成份及允差，附录B给出了相对应的美国材料化学成份及允差。
如用户有要求，按用户要求选择。
如用户无要求，则按附录A执行。
4.5工艺要求4.5.1 熔炼方法4.5.1.1 制造厂必须制定规范的熔炼工艺文件指导生产。
4.5.1.2 铸钢件的熔炼一般采用碱性电弧炉或感应电弧炉进行，当能保证表2中规定硫、磷含量时，酸性电弧炉熔炼的铸钢件也可以接受；在熔炼过程中采用真空感应熔炼（VIM）或者采用真空脱气、氢-氧脱碳方法熔炼（AOD）可以接受，无论采用上述何种方法熔炼，钢水都必须经过充分的镇静以使能得到纯净优质的钢，保证铸件具有压力容器的质量。
Q2024J04铸铁件、碳钢铸件检验规范
Q/JLJ 上海建设路桥机械设备有限公司企业标准Q/JLJ 20.24-2004代替Q/JLJ 20.24-1999铸铁件、碳钢铸件检验规范2004-11-04发布2004-11-10实施上海建设路桥机械设备有限公司发 布前 言本标准根据国家现有的铸件通用标准及本公司相关的技术文件而制定，指导检验人员用于铸件质量检验。
本标准对Q/JLJ 20.24-1993第3.1和3.3条款进行了修改，补充了相应的理化试验内容，作为进货检验和试验工作指导性文件。
本标准的格式按照GB/T 1.1-2000《标准化工作导则 第1部分：标准的结构和编写规则》进行编辑性修改，具体内容与Q/JLJ 20.24-1999完全一致。
本标准由公司标准化委员会提出；本标准由总工程师室归口；本标准主要起草人：张兰；本标准审核人：陈志兴；本标准标准化审查人：王定华；本标准由公司总工程师李本仁审定；本标准由公司总经理张庆伟批准。
本标准所代替标准的历次发布情况为：——Q/JLJ 20.24-1993、Q/JLJ 20.24-1999。
I铸铁件、碳钢铸件检验规范1 范围本规范规定了质量检查项目和检验频次等事项。
本规范适用于本公司外协铸铁件、碳钢铸件的检验。
不适用高锰钢件及高铬铸铁件。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1348 球墨铸铁件GB/T 6414 铸件尺寸公差GB/T 9439 灰铸铁件GB/T 9441 球墨铸铁金相GB/T 11352 一般工程用铸造碳钢件3 质量检查项目3.1 铸件进厂应含有下列内容的质量证明书a ) 铸造厂名；b ) 炉批号；c ) 材质牌号；d ) 机械性能；e ) 化学成分(铸钢件)；f ) 浇注随炉试样(重要铸件)；3.2 几何形状和尺寸检查按图纸规定的尺寸检查，毛坯中未注公差的尺寸按 GB/T 6414 检验。
国内外铸件无损检验标准对比分析
国内外铸件无损检验标准对比分析对于工件的无损检测，检验标准是最重要的工作依据。
从工件的检测方法选择、检测过程的注意事项到工件的最终评定、报告的参数出据，往往都需要遵循一定的、供需双方均认可的标准规范。
随着改革开放的不断深入，我们和国外的交流也日益广泛。
其中，涉及到产品质量验收时应该遵循何种标准、采取怎样的验收级别，往往是供需双方讨论的焦点之一。
因此，将国内铸钢、铸铁件无损检测标准和国外、国际标准进行一定的对比，分析其在日常生产中的应用，对于我们的工作是非常有好处的。
１国内、外铸件无损检测标准铸件的检验，一般是由铸件制造厂根据设计的图纸或订货方（需方）提供的图纸上的技术要求或技术合同进行。
对于铸件，通常的检验包括尺寸检查、形状和外观的表面质量目视检查。
而对于设计要求比较重要的铸件，或者需方认定的比较重要的铸件或局部，或者铸造工艺上容易产生问题的铸件，一般除了要做化学成分分析和力学性能试验外，还需要进行无损检测。
对于一般铸钢、铸铁件的无损检测，常用的方法有磁粉检测或渗透检测（主要用于表面或近表面缺陷的检测）、超声波检测或射线检测（主要用于内部缺陷的检测）。
下面给出国内、外常用的关于铸件的无损检测标准。
ＡＳＴＭＥ１８６厚壁铸钢件［２．０～４．５英寸（５１～１１４ｍｍ）］射线检验标准底片ＡＳＴＭＥ１９２航空用熔模铸钢件射线检验标准底片ＡＳＴＭＥ２８０大厚度（４～１２ｉｎ，１１４～３０５ｍｍ）铸钢件参考射线照相底片ＡＳＴＭＥ４４６２英寸（５１ｍｍ）以下铸钢件的射线检验标准底片ＡＳＴＭＡ６０９／Ａ６０９Ｍ铸造碳钢、低合金钢和马氏体不锈钢的超声检测方法ＡＳＴＭＥ６８９球墨铸铁件的射线检验标准底片ＡＳＴＭＥ８０２厚度４．５ｉｎ（１１４ｍｍ）以内的灰铸铁参考射线照相底片ＡＳＴＭＥ１０３０金属铸件的射线透照检测方法ＡＳＴＭＥ１７３４铸件射线成像检测方法ＥＮ１３６９铸件磁粉检测ＥＮ１３７１铸件渗透检测ＧＢ／Ｔ５６７７铸钢件射线照相及底片等级分类方法ＧＢ／Ｔ７２３３铸钢件超声探伤及质量评级方法ＧＢ／Ｔ９４４３铸钢件渗透探伤及缺陷显示迹痕的评级方法ＧＢ／Ｔ９４４４铸钢件磁粉探伤及质量评级方法ＩＳＯ４９８６铸钢件磁粉检测ＩＳＯ４９８７铸钢件渗透检测ＩＳＯ４９９２铸钢件超声波检测ＩＳＯ４９９３铸钢件射线检测ＪＢ／Ｔ６４４０阀门受压铸钢件射线照相检验ＴＢ／Ｔ３１０５．１铸钢摇枕、侧架射线照相检验ＴＢ／Ｔ３１０５．２铸钢摇枕、侧架超声波检验ＪＩＳ０５８１铸钢件射线照相检测方法２铸件磁粉检测（ＭＴ）标准对比分析ＥＮ１３６９、ＩＳＯ４９８６与ＧＢ／Ｔ９４４４均为铸件磁粉检验的常用标准，而且欧盟标准系列中关于铸钢件的磁粉检验标准ＥＮ１３６９基本与ＩＳＯ４９８６等效。
引用 铸钢件超声波探伤检测标准
引用铸钢件超声波探伤检测标准本文引用自一次记忆《铸钢件超声波探伤检测标准》引用一次记忆的铸钢件超声波探伤检测标准中标与美标之差异深圳市建设工程质量检测中心——弓明学习运用两国标准让我们来共同分析一下，两种国情体系下的标准，在超声波探伤检测铸钢件时对铸钢件内部质量要求的差异吧。
铸钢件检测标准1、《铸钢件超声探伤及质量评定方法》GB7233-87（中国标准文中简称中标）2、《碳钢、低合金钢和马氏体不锈钢铸件超声波检验标准》ASTM-609/609M：1991（美国标准文中简称美标）关于适用范围中标规定：本标准规定了厚度等于或者大于30㎜的碳钢和低合金钢铸件的超声波探伤方法；以及根据超声探伤的结果对铸件进行质量评级的方法。
所用的超声探伤方法仅限于A型显示脉冲反射法。
美标规定：1.1本方法包括了用脉冲反射纵波法，对经热处理的碳钢、低合金钢和马氏体不锈钢铸件进行超声波检验的标准和工艺。
4.2.2 双晶探头探测等于或小于1英寸（25mm）的截面，推荐使用5MHz，晶片尺寸为1/2英寸×1英寸（13mm×25mm）夹角为12°的探头。
中标当时制定的时候是把厚度小于30㎜铸钢件排除在本标准以外的。
而美标则明确了等于或小于25㎜的铸钢件的具体检测方法。
分析两国当时的铸造水平及探伤手段不难看出，中国当时的铸造件还停留在“傻大笨粗”，检测设备也是比较低端的，当时国内有能力生产双晶探头的厂家少，探伤人员可选择的探头有局限性，而且探伤人员很少接触到薄壁探伤，自然双晶探头很少使用甚至没用过。
这和我国当时的国情密切相关，而现在我国铸造水平提高很快，此标准“本标准规定了厚度等于或者大于30㎜的碳钢和低合金钢铸件的超声波探伤方法”的开头对不少从事这个行业的工作人员造成不小的误导。
很容易让人误认为厚度小于30㎜的铸钢件是不适合超声探伤检测的。
其实不然，时代在变，不应用老方法去看待新事物。
关于定量和定性美标在超声探伤检测上是只定量不定性的。
铸钢件探伤验收规则
超声波探伤要求（摘自GBT7233-87铸钢件超声波探伤及质量评级方法）1、厚度等于或大于30mm的碳钢和低合金钢铸件的超声波探伤2、铸钢件探伤的表面粗糙度应满足一下要求：a、机械加工表面，Ra等于或小于10umb、铸造表面，Ra等于或小于12.5um3、平面型缺陷质量等级2级4、非平面型缺陷质量等级2级磁粉探伤（摘自QJ033-2004验收规则）1 范围本标准规定了钢铁材料及其制品磁粉探伤的一般方法及缺陷磁痕的等级分类。
本标准适用于检验钢铁材料及其制品（以下称试件）表面或近表面的裂纹和其他缺陷。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T15822 磁粉探伤方法JB4730 压力容器无损检测JB/T6063 磁粉探伤用磁粉技术条件JB/T6065 磁粉探伤用标准试片JB/T8290 磁粉探伤机JB/T9218 渗透探伤方法3 术语有效探伤范围在实际探伤条件下，被检试件上能达到必要磁化状态和所需探伤灵敏度的范围。
4 探伤人员资格4.1 从事探伤的人员，应具备必要的专业知识，并取得国家主管部门颁发的与其工作相适应的资格证书。
4.2 色盲及矫正后视力低于1.0的不得从事探伤工作。
5 探伤装置5.1 磁化装置：用电流磁化的装置，应能向试件提供检测缺陷所需的磁势，应符合JB/T8290 所规定的技术要求。
5.2 磁悬液施加装置：应在磁悬液槽内设置搅拌机构，使均匀弥散着磁粉的磁悬液能稳定地施加到试件上去，而不影响已生成的磁痕。
5.3 退磁装置应能根据试件的用途将剩磁减小到指定的限度，剩磁感应强度应低于0.3ｍT。
5.4 探伤装置须定期校验：每年校验一次，包括对电流表、计时装置。
熔模铸钢件、镍合金铸件和钴合金铸件 表面质量目视检测方法-最新国标
熔模铸钢件、镍合金铸件和钴合金铸件表面质量目视检测方法1 范围本文件规定了熔模铸钢件、镍合金铸件和钴合金铸件表面质量的目视检测方法及质量等级。
本文件适用于熔模铸钢件、镍合金铸件和钴合金铸件的表面质量目视检测与质量等级判定。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5611 铸造术语3 术语和定义GB/T 5611界定的以及下列术语和定义适用于本文件。
表面凹陷 surface pit凹陷的长度小于其宽度的三倍。
表面不连续 linear discontinuity凹陷的长度等于或大于其宽度的三倍。
表面凸起 positive metal铸件表面的凸起。
表面粗糙度 surface roughness表面状态的测试。
注：表面粗糙度通常通过使用目测或者接触仪来确定。
分型线 parting line工具或模具的结合造成的表面状态。
注：分型线是连续的直线。
起模顶杆印记 eiector-pin mark脱模过程顶杆造成的铸件表面印记。
浇注系统印记 gate stub切除浇注系统后剩余的凸起部分。
4 检测方法人员资质4.1.1 检验人员应具备开展目视检测的能力。
4.1.2 检验人员应每年进行视力检查，视力检查的结果需满足如下要求：a)在不小于3 0cm距离内，一只或两只眼睛的近视力应能读出Jacjer 1号或Ti mes New Roman4.5号或同样大小字符 (高为1.6 mm)；b)检验人员应具有足够的色觉，能够辨别和区分目视检测所涉及的颜色或灰度的差别。
检测条件4.2.1 目视检测应当在照明度不小于1 000 LM的条件下进行，特定条件下，也可用手提照明灯辅助照明。
4.2.2 应使用放大倍数不超过3倍的光学辅助仪器进行检测。
操作方法4.3.1 目视距离应小于600 mm，视线与待检测平面之间的夹角应不小于30º。
铸钢件检验规范
《铸钢件检验规范》执行情况会议纪要2009年09月24日下午1点在福建海源公司四楼会议室，我司有关技术人员与三重技术人员就《检验规范》进行探讨，并针对近期铸钢件质量下滑等问题进行讨论。
现将会议主要内容纪要如下：一、关于《检验规范》使用：我司王总工程师提出，《检验规范》的制订是根据我司二十年压机制造过程中，结合实际情况，参照国家铸造标准范围内的，外协铸造厂家完全能做到的。
三重张总工程师也同意了以上观点，双方同意以《检验规范》为产品检验判定标准。
二、会议就近期铸钢件质量下滑提出暂时解决方案，要求三重铸锻公司在一个月之内（过渡时间为一个月），需达到我司《检验规范》的质量要求。
出厂的产品因铸造缺陷而进行焊补，导致我司上下架超出两次，第二次及以上由此引起的经济损失（如机加工费）由铸造厂家负责，并按最后成品的时间来考核交货时间，超出时间，按合同规定执行。
因尺寸缺陷而进行焊补的，由此引起的延误工期，按合同规定的超出时间，给予扣款执行。
三、会议就因质量问题判定退回厂家进行返工的，如大面焊补，较大裂纹等，请厂家按合同规定，返工送达我司时，需提供缺料报告，焊补与修复工艺，退火纪录，探伤报告，与质量承诺书。
四、关于判定废品的程序。
在我司检验部门按公司规定程序执行，不合格品判定，按规定销毁，不得重复交付废品的铸件。
五、对现场四件HF1100上梁返工回我司，要求三重铸锻公司派探伤人员现场与我司质检人员共同探伤复检，9月26日之前人员到位。
六、关于新产品图纸进行技术交流问题，要求铸造厂接到新产品图纸时，因铸造工艺需要，需与我司技术中心沟通，并以文字形式备案。
参加人员三重公司：张总工程师与高伟峰经理海源公司：王总、曹工、管代、郑祥光、唐建新、林森清、蒋荣辉、何建新。
铸钢件进货检验技术规范
Q/TS唐山轨道客车有限责任公司企业标准Q/TS xx-xxx-xxxx铸钢件进货检验技术规范XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语、缩略语 (2)3.1 术语 (2)3.2缩略语 (2)4 技术要求 (2)4.1 铸件外观质量检测 (2)4.2 铸件内在质量检测 (3)5 检测流程 (4)5.1 准备工作 (4)5.2供应商资质审查 (4)5.3 证件审查 (4)5.4包装检查 (4)5.5表面质量检查 (4)5.6尺寸检查 (5)5.7化学成分、物理和力学性能检测 (5)5.8特殊项目检测 (5)5.9不合格品处置 (5)5.10接收 (5)5.11拒收和仲裁 (5)参考文献 (6)前言本标准是按照GB/T 1.1-2009《标准化工作导则第1部分标准的结构和编写》给出的规则起草的。
本标准由唐山轨道客车有限责任公司质量管理部提出。
本标准由唐山轨道客车有限责任公司科技管理部标准化室归口。
本标准主要起草单位：唐山轨道客车有限责任公司质量管理部、唐山轨道客车有限责任公司供应商管理部、唐山轨道客车有限责任公司科技管理部。
本标准主要起草人：吴涛、王贺春、袁彩霞、赵丽君、高军。
本标准首次发布。
铸钢件进货检验技术规范1 范围本标准规定了中低速碳钢车铸钢件进货检验技术要求，检测流程等。
本标准适用于中低速碳钢轨道车辆用毛坯铸钢件的进货检测。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 11352 一般工程用铸造碳钢件GB/T 5613 铸钢牌号表示方法GB/T 6060.1表面粗糙度比较样块铸造表面GB/T 15056铸造表面粗糙度评定方法GB/T 6414铸件尺寸公差与机械加工余量GB/T 11351铸件重量公差GB/ 223 钢铁及合金化学分析方法GB/ 228 金属拉伸试验方法GB/ T 229 金属材料夏比摆锤冲击试验方法GB/ 222 钢的成品化学成分允许偏差TB/T 1464 铁道机车车辆用碳钢铸件通用技术条件TB/T 1942铁路用铸钢件采购与验收技术条件TB/T 1583 机车车辆铸钢件焊补技术条件TB/T 2450 铸钢金相检验TB/T 3212 机车车辆用低合金铸钢金相组织检验图谱编制标准化实施日期校对审核工艺批准试行日期标记处数文件号签名日期3 术语、缩略语3.1 术语单铸试块：在单独制作的试块铸型中浇注的试块。
铸钢件材料检验规范
铸钢件材料检验规范（ISO9001-2015/IATF16949）1.0目的：为了明确和控制承压件和压力控制件用铸钢件的化学成份、工艺要求及质量检验等内容，特制订本规程。
2.0适用范围本规范适用于我公司承压件和压力控制件用铸钢件的供应商。
3.0引用标准API 6A 井口装置和采油树设备规范ISO15156 石油天然气工业-油气生产中含硫化氢环境下使用的材料ASTM A370 钢制品力学性能试验方法和定义标准GB12231 阀门铸钢件外观质量要求MSS SP-55 阀门、法兰、附件和其它管件铸钢件（视觉法）质量标准ASME B16.34 法兰、螺纹和焊接端连接的阀门4.0总则4.1铸钢件应符合本规范的要求并按照经规定程序批准的技术文件的图样进行制造加工。
4.2采用一般熔炼方法制造的API 6A产品，其最高工作压力额定值不大于70Mpa （10000PSI），特殊熔铸方法除外；产品规范级别（PSL），材料代号（K）应符合产品的设计规范和产品规范要求。
5.0化学成份要求5.1 API 6A化学成份要求。
5.1.1铸钢件化学成份分析取样一般按批次（在同一炉号下）以炉前钢桶取样为准，仲裁分析可以从铸钢件本体取样。
5.1.2铸钢件化学成份分析方法执行《PMI试验规程》标准。
5.1.3铸钢件化学成份极限不应超过表1和表2规定，铸钢件各元素的最大偏差应符合表3规定。
表1 %表2 %表3 %注：表3中各元素的最大偏差应当使各元素的合金含量不超过表2规定的值。
5.1.4铸钢件的残余元素应不超过表4规定。
表4 %5.1.5常用铸钢件化学成份及允差应符合附录A或附录B的要求。
注：附录A给出了我国材料的化学成份及允差，附录B给出了相应的美国材料化学成份及允差。
如用户有要求，按用户要求选择，如用户无要求，则按附录A执行。
6.0工艺要求6.1熔炼方法应符合《铸造技术要求规范》要求。
6.2铸造要求6.2.1铸钢件其外形尺寸应当符合合同（订单）或图样要求，铸件的加工余量、尺寸公差按照GB/T11350《铸件机械加工余量》、GB6414《铸件尺寸公差》标准执行。
国内外铸件无损检验标准对比分析完整版
国内外铸件无损检验标准对比分析HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】国内外铸件无损检验标准对比分析对于工件的无损检测，检验标准是最重要的工作依据。
从工件的检测方法选择、检测过程的注意事项到工件的最终评定、报告的参数出据，往往都需要遵循一定的、供需双方均认可的标准规范。
随着改革开放的不断深入，我们和国外的交流也日益广泛。
其中，涉及到产品质量验收时应该遵循何种标准、采取怎样的验收级别，往往是供需双方讨论的焦点之一。
因此，将国内铸钢、铸铁件无损检测标准和国外、国际标准进行一定的对比，分析其在日常生产中的应用，对于我们的工作是非常有好处的。
１国内、外铸件无损检测标准铸件的检验，一般是由铸件制造厂根据设计的图纸或订货方（需方）提供的图纸上的技术要求或技术合同进行。
对于铸件，通常的检验包括尺寸检查、形状和外观的表面质量目视检查。
而对于设计要求比较重要的铸件，或者需方认定的比较重要的铸件或局部，或者铸造工艺上容易产生问题的铸件，一般除了要做化学成分分析和力学性能试验外，还需要进行无损检测。
对于一般铸钢、铸铁件的无损检测，常用的方法有磁粉检测或渗透检测（主要用于表面或近表面缺陷的检测）、超声波检测或射线检测（主要用于内部缺陷的检测）。
下面给出国内、外常用的关于铸件的无损检测标准。
ＡＳＴＭＥ１８６厚壁铸钢件［２．０～４．５英寸（５１～１１４ｍｍ）］射线检验标准底片ＡＳＴＭＥ１９２航空用熔模铸钢件射线检验标准底片ＡＳＴＭＥ２８０大厚度（４～１２ｉｎ，１１４～３０５ｍｍ）铸钢件参考射线照相底片ＡＳＴＭＥ４４６２英寸（５１ｍｍ）以下铸钢件的射线检验标准底片ＡＳＴＭＡ６０９／Ａ６０９Ｍ铸造碳钢、低合金钢和马氏体不锈钢的超声检测方法ＡＳＴＭＥ６８９球墨铸铁件的射线检验标准底片ＡＳＴＭＥ８０２厚度４．５ｉｎ（１１４ｍｍ）以内的灰铸铁参考射线照相底片ＡＳＴＭＥ１０３０金属铸件的射线透照检测方法ＡＳＴＭＥ１７３４铸件射线成像检测方法ＥＮ１３６９铸件磁粉检测ＥＮ１３７１铸件渗透检测ＧＢ／Ｔ５６７７铸钢件射线照相及底片等级分类方法ＧＢ／Ｔ７２３３铸钢件超声探伤及质量评级方法ＧＢ／Ｔ９４４３铸钢件渗透探伤及缺陷显示迹痕的评级方法ＧＢ／Ｔ９４４４铸钢件磁粉探伤及质量评级方法ＩＳＯ４９８６铸钢件磁粉检测ＩＳＯ４９８７铸钢件渗透检测ＩＳＯ４９９２铸钢件超声波检测ＩＳＯ４９９３铸钢件射线检测ＪＢ／Ｔ６４４０阀门受压铸钢件射线照相检验ＴＢ／Ｔ３１０５．１铸钢摇枕、侧架射线照相检验ＴＢ／Ｔ３１０５．２铸钢摇枕、侧架超声波检验ＪＩＳ０５８１铸钢件射线照相检测方法２铸件磁粉检测（ＭＴ）标准对比分析ＥＮ１３６９、ＩＳＯ４９８６与ＧＢ／Ｔ９４４４均为铸件磁粉检验的常用标准，而且欧盟标准系列中关于铸钢件的磁粉检验标准ＥＮ１３６９基本与ＩＳＯ４９８６等效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《铸钢件检验规范》执行情况会议纪要
2009年09月24日下午1点在福建海源公司四楼会议室，我司有关技术人员与三重技术人员就《检验规范》进行探讨，并针对近期铸钢件质量下滑等问题进行讨论。
现将会议主要内容纪要如下：
一、关于《检验规范》使用：我司王总工程师提出，《检验规范》的制订是根据我司二十年压机制造过程中，结合实际情况，参照国家铸造标准范围内的，外协铸造厂家完全能做到的。
三重张总工程师也同意了以上观点，双方同意以《检验规范》为产品检验判定标准。
二、会议就近期铸钢件质量下滑提出暂时解决方案，要求三重铸锻公司在一个月之内（过渡时间为一个月），需达到我司《检验规范》的质量要求。
出厂的产品因铸造缺陷而进行焊补，导致我司上下架超出两次，第二次及以上由此引起的经济损失（如机加工费）由铸造厂家负责，并按最后成品的时间来考核交货时间，超出时间，按合同规定执行。
因尺寸缺陷而进行焊补的，由此引起的延误工期，按合同规定的超出时间，给予扣款执行。
三、会议就因质量问题判定退回厂家进行返工的，如大面焊补，较大裂纹等，请厂家按合同规定，返工送达我司时，需提供缺料报告，焊补与修复工艺，退火纪录，探伤报告，与质量承诺书。
四、关于判定废品的程序。
在我司检验部门按公司规定程序执行，不合格品判定，按规定销毁，不得重复交付废品的铸件。
五、对现场四件HF1100上梁返工回我司，要求三重铸锻公司派探伤人员现场与我司质检人员共同探伤复检，9月26日之前人员到位。
六、关于新产品图纸进行技术交流问题，要求铸造厂接到新产品图纸时，因铸造工艺需要，需与我司技术中心沟通，并以文字形式备案。
参加人员
三重公司：张总工程师与高伟峰经理
海源公司：王总、曹工、管代、郑祥光、唐建新、林森清、蒋荣辉、何建新。
