02 准同步数字体系PDH

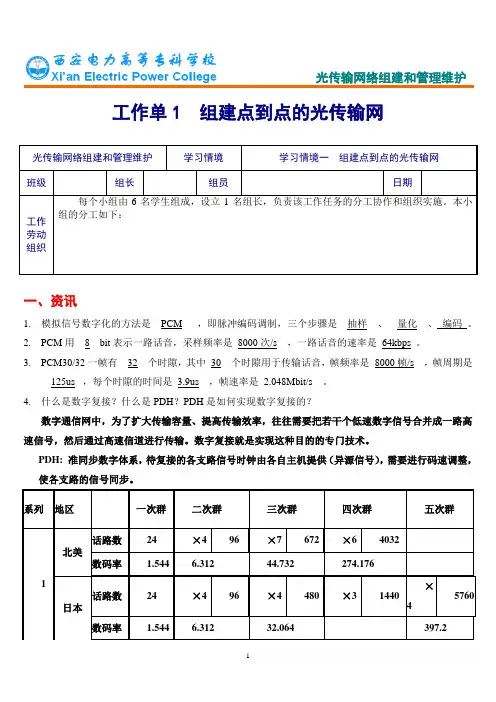

工作单1 组建点到点的光传输网-答案
工作单1 组建点到点的光传输网一、资讯1. 模拟信号数字化的方法是__PCM___，即脉冲编码调制，三个步骤是__抽样__、__量化__、_编码 。
2. PCM 用__8__bit 表示一路话音，采样频率是_8000次/s__，一路话音的速率是_64kbps_。
3. PCM30/32一帧有__32__个时隙，其中_30__个时隙用于传输话音，帧频率是_8000帧/s__，帧周期是__125us _，每个时隙的时间是_3.9us__，帧速率是_2.048Mbit/s__。
4. 什么是数字复接？什么是PDH ？PDH 是如何实现数字复接的？数字通信网中，为了扩大传输容量、提高传输效率，往往需要把若干个低速数字信号合并成一路高速信号，然后通过高速信道进行传输。
数字复接就是实现这种目的的专门技术。
PDH: 准同步数字体系，待复接的各支路信号时钟由各自主机提供（异源信号），需要进行码速调整，使各支路的信号同步。
光传输网络组建和管理维护5.PDH有何缺点？（1）接口方面----与设备互联有关电接口方面：PDH具有多种电接口规范，有欧洲系列、北美系列和日本系列标准，我国采用的是欧洲系列标准。
由于不存在世界性标准，因此无法实现多厂家互连互通。
光接口方面：和电接口一样，PDH在光接口方面也没有世界性标准的光接口规范。
各厂家在进行线路编码时，为完成不同的线路监控功能，在信息码后加上不同的冗余码，导致不同厂家同一速率等级的光接口码型和速率也不一样，无法实现多厂家互连互通。
这样在同一传输路线两端必须采用同一厂家的设备，给组网、管理及网络互联带来困难。
（2）复用方式PDH采用异步复用方式通过码速调整（塞入bit）匹配和容纳信号时钟的偏差低速信号在高速信号中的位置无规律性从高速信号插/分低速信号要一级一级进行复用/解复用增加了信号的损伤，不利于大容量传输（3）运行维护方面(OAM)——决定设备维护成本PDH信号的帧结构中用于运行维护工作OAM的开销字节不多，要通过增加冗余码来完成线路性能监控功能。
第七章同步数字体系(SDH)
AUPTR还可用于频率调整．以便实现网络各支路同步工作。
这10个比特就是指针值。指针值是用二进制来表示的。亦即用 l0个比特的0、1码构成的二进制数值，来表示十进制的0～782 个编号。再深一步说，就是用上面所述的10比持来表示VC-4第 一个字节在o～782中的位置。
四、指针的频率调整作用
1、当VC帧速率＜AUG帧速率时: 图7—14中的5个I比持反转，通知接收端表示要作正码速调整(加
(C-4)十(VC-4POH)=VC-4 (VC-4) 十(AU-4PTR)＝AU-4 (AU-4)＝(AUG) 最后形成 STM-1
(1)下图画出了两帧，(一帧的时间是125μs，故两帧是250μs (2)对照帧结构图7－2可知，图中左侧第四行的位置就是指针区。 (3)图右侧是两帧STM—1的净负荷区，为了表明净负荷区中某点的 位置，根据行、列来画线打出格子。从第四行向右、向下进行位置 编号。每三格编一个号。例如的000，111，222，－－。
二、PDH的固有缺点
1、存在互为独立的三大数字系列，使国际间的互通存在 困难。
2、无统一的光接口，使各厂家的产品互不兼容。 3、 4、网管通信带宽严重不足，给建立集中式电信管理网带
5
三、SDH网的基本特点
优点： 1）SDH网络是由一系列SDH网元（NE）组成的，它是一个可在
光纤 或微波、卫星上进行同步信息传输、复用和交叉连接的网络。 2）具有全世界SDH)传输网中的信号是以同步传输模块(STM)
准同步数字体系
准同步数字体系准同步数字体系是一种基于数字技术的通信协议，用于实现高效的信息传输和数据处理。
该体系将支持多种数字设备的互联互通，有助于提高信息交流的效率和准确性。
本文将对准同步数字体系的原理、应用和未来发展进行详细介绍。
一、原理准同步数字体系的基本原理是在数据传输过程中，通过采用准确的时钟同步机制来确保数据的准确性和完整性。
1.1 时钟同步在准同步数字体系中，所有参与通信的设备通过网络同步时钟，以保证数据的传输时序一致。
通过准确的时钟同步机制，可以消除数据传输中的时钟偏差和抖动，从而实现准确的数据传输和处理。
1.2 数据校验为了保证数据的完整性和正确性，准同步数字体系采用了高效的数据校验技术。
在数据传输过程中，发送端会添加校验码，接收端则通过校验码验证数据的准确性。
如果数据出现错误，接收端可以通过重新请求数据或进行差错校正来纠正错误，并确保数据的可靠性。
二、应用准同步数字体系在各个领域都有广泛的应用，特别是在通信、控制和数据处理方面具有重要的意义。
2.1 通信领域在通信领域，准同步数字体系被广泛应用于数据传输和网络通信。
通过准确的时钟同步和高效的数据校验，可以实现高速、稳定的数据传输，满足现代通信网络对于高带宽、低延迟的需求。
2.2 控制系统准同步数字体系在控制系统中起到了重要的作用。
通过时钟同步和数据校验，可以实现各个控制设备之间的数据交换和共享，从而提高控制系统的精确性和稳定性。
例如，在工业自动化领域，准同步数字体系被广泛应用于实现分布式控制和数据采集。
2.3 数据处理准同步数字体系在数据处理领域也有广泛的应用。
通过保证数据的准确性和完整性，可以有效地进行数据分析和处理。
准同步数字体系提供了高效的数据传输和处理方式，有助于提高数据处理的速度和精度。
三、未来发展准同步数字体系在不断发展演进中，随着技术的不断进步和应用需求的增长，其未来发展潜力巨大。
3.1 高速传输随着通信技术的不断发展，对于高速数据传输的需求也越来越大。
传输试题及参考答案2
一、选择题1、下面哪种说法是正确的?A.电路层信号支持低阶通道层信号B.低阶通道层信号支持高阶通道层信号C.高阶通道层信号既支持低阶通道层信号，又支持电路层信号D.高阶通道层信号只支持低阶通道信号答案: C2、ITU-T定义的SDH段开销中使用者通路字节为 ______ , 符合ITU-T建议______ 。
A.E1, G.707B.E1, G.709C.F1, G.707D.F1, G.709答案: C3、ZXSM-150/600/2500定时系统工作模式有________。
A.外时钟B.线路提取时钟C.自由振荡D.时钟保持E.支路提取时钟答案: ABCDE4、ZXSM-NMS网管系统功能包括______________。
A.故障管理B.性能管理C.配置管理D.安全管理E.系统管理答案: ABCDE5、SDH的帧结构包含_____。
A、通道开销、信息净负荷、段开销。
B、再生段开销、复用段开销、管理单元指针、信息净负荷。
C、容器、虚容器、复用、映射。
D、再生段开销、复用段开销、通道开销、管理单元指针。
答案: B6、SDH同步网所广泛采用的同步方式是_____。
A、全同步方式中的等级主从同步方式。
B、伪同步方式同准同步方式相结合的同步方式。
C、伪同步方式。
D、准同步方式或异步方式。
答案: A7、我公司专利技术，把SDH帧结构SOH中的S1字节前4个ITU-T未作规定的比特位进行利用，在实际组网中用以_____。
A、传送信息净负荷。
B、配合管理指针单元进行工作。
C、预防时钟成环。
D、故障检测。
答案: C8、再生段开销RSOH由_____接入。
A、再生器REG或终端设备TM接入。
B、再生器REG接入。
C、终端设备TM接入。
D、自己生成。
答案: A9、ZXSM-NMS V3.0/V3.1 ( Q3) 网管系统采用____三层架构。
A. GUI/Agent/MCU,B. GUI/Manager-DB/AgentC. MCU/Manager/AgentD. GUI/Manager/DB答案: B10、复用段倒换实现的条件是检测到____（多选）A. LOS或LOFB. MS-AISC. B1 B2信号劣化D. HP-RDI答：ABC11、对于150（V2），下面描述正确的是__________项A.V5 BBE误码过限不会引起通道倒换B.复用段保护中，同一光板的两光口可互为保护C.勤务电话只提供E1通路D.45M支路板的输出码型为NRZ12、AU-AIS的定义是：_ _____A. K2[6:8]＝111超过3帧时间B. 整个AU为全“1”（包括AU指针）C. K2[6:8]＝110。

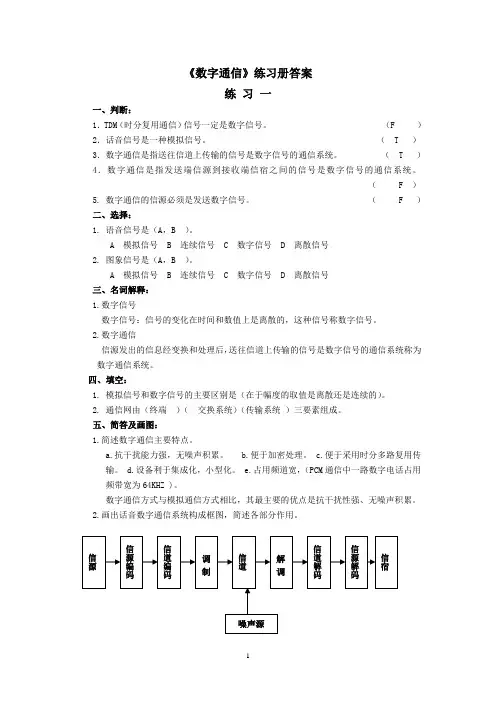

《数字通信》练习册及答案
《数字通信》练习册答案练习一一、判断：1．TDM（时分复用通信）信号一定是数字信号。
（F ）2．话音信号是一种模拟信号。
（ T ）3．数字通信是指送往信道上传输的信号是数字信号的通信系统。
（ T ）4．数字通信是指发送端信源到接收端信宿之间的信号是数字信号的通信系统。
（ F ）5. 数字通信的信源必须是发送数字信号。
（ F ）二、选择：1. 语音信号是（A，B ）。
A 模拟信号B 连续信号C 数字信号D 离散信号2. 图象信号是（A，B ）。
A 模拟信号B 连续信号C 数字信号D 离散信号三、名词解释：1.数字信号数字信号：信号的变化在时间和数值上是离散的，这种信号称数字信号。
2.数字通信信源发出的信息经变换和处理后，送往信道上传输的信号是数字信号的通信系统称为数字通信系统。
四、填空：1. 模拟信号和数字信号的主要区别是（在于幅度的取值是离散还是连续的）。
2. 通信网由（终端）（交换系统）（传输系统）三要素组成。
五、简答及画图：1.简述数字通信主要特点。
a.抗干扰能力强，无噪声积累。
b.便于加密处理。
c.便于采用时分多路复用传输。
d.设备利于集成化，小型化。
e.占用频道宽，（PCM通信中一路数字电话占用频带宽为64KHZ )。
数字通信方式与模拟通信方式相比，其最主要的优点是抗干扰性强、无噪声积累。
2.画出话音数字通信系统构成框图，简述各部分作用。
信源(宿):发送（接收）信息的地方 信源编(解)码：A/D(D/A)变换 信道编(解)码:码型变换(反变换)调制(解调):将基带信号变换成频带信号(反变换) 信道:传递信号的通道3.画出数据通信系统组成框图，简述各部分作用。
信源(宿):发送（接收）信息的地方 信道编(解)码:码型变换(反变换)调制(解调):将基带信号变换成频带信号(反变换) 信道:传递信号的通道4.画出基带传输数字通信系统组成框图，简述各部分作用。
信源(宿):发送（接收）信息的地方 信源编(解)码：A/D(D/A)变换 信道编(解)码:码型变换(反变换) 信道:传递信号的通道 5.画出时分多路复用示意图，并简述工作原理。
1[1].3理解SDH、PDH、ATM等传输技术基本原理及应用
![1[1].3理解SDH、PDH、ATM等传输技术基本原理及应用](https://img.taocdn.com/s3/m/59e44e0702020740be1e9bc9.png)
二、理解SDH、PDH、ATM等传输技术基本原理及应用。
一、1、SDHSDH（Synchronous Digital Hierarchy，同步数字体系），根据ITU-T的建议定义，是不同速度的数位信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。
一、SDH的概念SDH[2]（Synchronous Digital Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。
SDH是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络（SONET）。
国际电话电报咨询委员会（CCITT）（现ITU-T）于1988年接受了SONET 概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。
它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。
二、SDH的产生背景SDH技术的诞生有其必然性，随着通信的发展，要求传送的信息不仅是话音，还有文字、数据、图像和视频等。
加之数字通信和计算机技术的发展，在70至80年代，陆续出现了T1(DS1)／E1载波系统(1.544／2.048Mbps)、X.25帧中继、ISD N(综合业务数字网) 和FDDI(光纤分布式数据接口)等多种网络技术。
随着信息社会的到来，人们希望现代信息传输网络能快速、经济、有效地提供各种电路和业务，而上述网络技术由于其业务的单调性，扩展的复杂性，带宽的局限性，仅在原有框架内修改或完善已无济于事。
SDH就是在这种背景下发展起来的。
在各种宽带光纤接入网技术中，采用了SDH技术的接入网系统是应用最普遍的。
SDH的诞生解决了由于入户媒质的带宽限制而跟不上骨干网和用户业务需求的发展,而产生了用户与核心网之间的接入"瓶颈"的问题，同时提高了传输网上大量带宽的利用率。
同步数学通信体系及其在CATV网中的应用
学 术 论 坛
同步数学通信体系及其在 CATV 网中的应用
李志 ( 中国网 (集团〕 通 有限公司七台河市分公司
154 600 )
摘 要: 本文重点介绍了同步数字通信体系及其传输技术原理，并对在 C AT V 传翰网中应用同步数字技术加以详细的阐述。 关键词: 同步数字通信 传输技术 传输网 中图分类号: T P 3 1 文献标识码 : A 文章编号: 1672一 3791(2007)肠(c)一 0210一 02 统一的网络管理操作的综合信息网。可实现 网络有效管理、 动态网络维护、 对业务性能监 视等功能， 有效的提高网 络资源的利用率， 从 而能够满足广播电视千线传输网的信息传输 和交换的要求，对提高)’ 一 播电视传输质量有 了质的飞跃，因而SDH 技术正成为广播电视 领域传输技术方面的发展和应用热点。 S DH 有全世界统一的网络节点(q NI ) ， 从而简化了信号的互通以及信号的传送、复 用、 交叉连接和交换过程， 它有一套标准化的 费用增加。 SDH 是为克服PDH 的缺点而产生， 信息结构等级ST M一 ，称为同步传送模块 N 是有一个明确的目 标再定规范然后研制设备， (Syllch on us Trallspor Mo u e)。当n二 r o t d l 1、 这样就可以按最完善的方式设定未来通信网 4、1 时， 6 其最基本的模块为S M一 STM一 T 1、 要求的系统和设备。 4 和STM一 ， 6 1 并具有一种 块状帧结构， 允许 安排丰富的开销比特(即在网络节点接口 特 比 ，同步数字系列技术优势 流中扣除净负荷后的剩余部分)用于网络的运 管理和维护( AM)。 0 它的基本网络单元有 1) 比特率高度统一: 在P DH 传输体制 行、 同步光纤线路系统或SDH 微波传送系统、同 中， 世界上存在着欧洲、 北美及日 本三种体系 步复用器(SM)、分擂复用器(ADM)和同步数 的速率等级。而SDH 在全世界范围统一 r 体 系中各级信号 的传输速率。 统一的网 ) 2 络接口 字交义连接设备(SDXC)等等，其功能各异， 标准: 规定了统一的光接口 标准， 因此为不同 但都有统一的标准光接口或电接口，能够在 基本的传送线路上实现横向兼容性，这就使 厂家设备l 互联提供 了 ] a ’ 可能，各种传送媒质 不同厂家的设备可以在传送线路上实现互通 如光纤、 数字微波等可以直接连接， 组网十分 它有 一 套特殊的复用结构， 允许现存的 方便。3 强大的网管能力: 在SDH 帧结构中 互连。 ) SDH 体系和B一 DN 信号都能进 S I 规定了 丰富的网管字节， 大约占 总信号5%的 PDH 体系、 入其帧结构， 因而具有)‘ 泛的适应性。 SDH还 开销比特， 极大的加强了网络的运行、 管理和 维护能力。 可提供满足各种要求的能力， 提供 大量采用软件进行网络配置和控制，使得新 执行运行、管理、维护及预置功能。以NEC 功能和新特性的增加比较方便，适于将来不 的MS320 网络管理系统为例， 1 提供了下列 断发展。 在s DH 传 翰网中， 最为重 要的两 络 个网 TMN理念: ①故障管理包括: 网络台警监视、 T 1 状态监视、 当前时Байду номын сангаас列表、 事件历史 及事件筛 单元是分插复用器和终端复用器。以S M一 选( 日 对象、 期、 事件类型、严重级别)。② 性 为例霹分插复用器，将同步复用与数字交叉 连接功能综合于一体，具有灵活的分插任意 能管理包括: 性能数据显示、 预定的性能数据 支路信号的能力，在网络设计上有很大的灵 获取、 业务质量监视及业务质量门限设置。 ③ 活性。终端复用器的主要任务是将低速支路 配置管理包括: 建立全网视图、 预置网元、 保 5 纳入STM一 1帧结 护倒换、 通路管理及维护功能。 ④安全管理包 信号和 15 Mb / 5 电信 号 括: 用户注册， 分配用户权限及安全登录的相 构， 再经CM1 符号反转码)变换后进入微波传 ( 关操作。4 自 ) 愈保护环: SDH 设备还可以组 送系统， 其逆程正好相反。 由这两种基本网络 成带有自 愈保护能力的环网形式，这样可有 单元组成的典型网络应用有多种形式. 有点 到点应用， 线型应用， 构成枢纽网， 构成环形 效地防止传输媒介被切断，通信业务全部终 止的情况发生。 采用字节复接技术: 简化了 网，构成双环形网以及网孔形应用等形式。 ) 5 S DH 用来承载信息的是一种块状帧结 复接和分接技术，可以利用软件实现高阶信 构， 块状帧由 纵向9 行和横向27 x N 列字节 0 号与低阶支路信号之间所谓的一步复用，上 每个字节含队(b t 。 i ) 整个帧结构由段开 下业务十分容易，大大简化了交叉连接设备。 组成， 净负荷区和管理单元指针区三部分组 6)SDH 传送网具有信息传送透明性。7 网络 销区、 ) 管 兼容能力 它能与现有的PDH完全兼容， 强， 并 成。其中段开销区主要用于网络的运行、 理、 维护及指配， 以保证信息能够正常灵活地 容纳各种新的业务信号。 传送， 管理单元指针用来指示净负荷区 域内 N帧内的淮确位置， 以 2 日」 〕传输网的基本构成及通讯技术原理 的信息首字节在STM一 便接收时能正确分离净负荷。净负荷区域用 SDH 传输网是由一些SDH 网络单元组成 来存放用于信息业务的比特和少量的用于通 的，在光纤、微波或卫星上进行同步信息传 送，融复接、传输、交换功能干一体 ，由 道维护管理的通道开销字节。 近年来，信息高速公路已成为人们经常 谈论的热门话题，而构成信息高速公路的最 基本单元就是SHD 设备构成的， 可以说它的 应用是传输体制的一次革命。 过去的光纤通信系统没有一套国际上统 一的标准，都是由各个国家各自开发出不同 的系统， 称为准同步数字体系PDH。 此， 因 各 国所采用的速率、 线路码型、 接口 标准、 结构 都不相同。无法在光路上实现不同厂家设备 互通和直接联网，造成许多技术上的困难和 SD H 的帧传输时， 按由左向右，由小 到大的顺序排成串型 码流依次进行。每帧传 输时间为1 5u ， 2 s 每秒传输1 / 1 5x 0 二 刃 2 l 6 8以 帧。 对STM一 1而言， 每帧能传输的比 特数为 sx (270 9x l )二 0 b ，则STM一 x 1994 1的传输速 率为 19a . a . 0 x 8000二 155. 52Mb / 5， 而STM 一4 为62 . 080Mb / 5、 M一 为 2 T S 16
综合能力中级1(答案)
1.网具有（）和对用户数据进明传输的技术特点，A.同步时分复用、过失操纵B.统计时分复用、面向连接工作方式C.统计时分复用、过失操纵D.同步时分复用、面向连接工作方式很抱歉！您回答错误答案：D 3-2—网概述2.接续质量、传输质量和稳固质量是决定业务质量的要紧因素，其中接续质量通经常使用接续时延和（）来衡量。
A.呼损B.响度C.失效率D.清楚度很抱歉！您回答错误答案：A 3-2—网的效劳质量3.国际网采纳（）的网络结构。
A.二级B.三级C.四级D.五级很抱歉！您回答错误答案：B 3-2—网的品级结构4.假设不含远程字冠，那么目前我国固定网己利用的国际远程号码最大位长为( ) .很抱歉！您回答错误答案：B 3-2—网的品级结构5.智能网的核心思想是( )A.互换与信令分离B.互换与业务操纵分离C.业务操纵与信令分离D.业务与运营商分离很抱歉！您回答错误答案：B 3．6智能网6. SCP是智能网的核心构件，它存储( )和业务逻辑。
A.局数据B.用户数据C.路由数据D.终端数据很抱歉！您回答错误答案：B 3．6智能网7. No．7信令系统采纳的编码方式是（）。
A.模拟编码方式B.信令单元方式C.二进制编码方式D.未编码方式很抱歉！您回答错误答案：B 3．7—信令的大体概念8. 对应于OSI的七层结构，7号信令系统的（）完成OSI第三层网络层功能。
的第二级 C.第三级信令网功能级+SCCP很抱歉！您回答错误答案：C 3．7—No．7信令系统9. No．7信令网中既发送又接收信令消息的节点，称为信令点，以下不具有信令点功能的节点是（）。
A.互换局B.业务操纵点SCPC.归属位置寄放器 D.独立的信令转接点很抱歉！您回答错误答案：D 3．7—No．7信令网10. TUP和ISUP应配置于（）A.独立型HSTPB.独立型 STPC.网管中心 D.市话终端局很抱歉！您回答错误答案：D 3．7—No．7信令网用户-网络接口顶用来传送信令信息的信道是（）。
PDH
三次群PDH数字光缆通信系统的构成
MUX1 MUX1
MUX1 MUX1
MUX2 MUX2 MUX3 MUX2 MUX2 OLT3
16个MUX1，4个MUX2 1个MUX3， 1个OLT2
四次群PDH数字光缆通信系统的构成
64个MUX1、16个MUX2、4个MUX3、1个MUX4、 1个OLT4
教学内容
一、PDH的含义和名称由来
二、PDH的复用体制
三、PDH数字光缆通信系统的基本构成 四、基群信号的形成和PCM 30/32帧结构
二、PDH的复用体制 TDM技术只是提供了数字信号实现复用 的技术手段，但没有规定多少路低速数字信 号合成一路高速数字信号，也没有规定这个 复用过程分为多少个级别。 对应于这些个问题，不同的人们提出了 不同的解决办法。目前世界上存在3种PDH 制式，也就对应着3种不同的复用路线：北 美制式、日本制式和欧洲制式。
第三讲知识点：
1、PDH的含义和名称由来 2、PDH的复用体制和各次群的通信容量
3、PDH数字光缆通信系统的基本构成，
熟悉二次群、三次群、四次群系统的构成 4、基群信号的形成和PCM 30/32帧结构
作业题（第三组）：
1、简述PDH的含义和名称由来？ 2、简述PDH欧洲制式的复用路线和各次 群的通信容量？ 3、画出PDH二次群数字光缆通信系统的
4、掌握PCM 30/32帧结构的基本特征
教学内容
一、PDH的含义和名称由来
二、PDH的复用体制
三、PDH数字光缆通信系统的基本构成 四、基群信号的形成和PCM 30/32帧结构
一、PDH的含义和名称由来
PDH是英文 Plesiochronous Digital Hierarchy 的缩写形式 含义是：准同步数字体系。
数字通信原理 第5章
30
（5）使用者通路F1
保留给使用者（网络提供者）专用，主要 为特定维护而提供临时的数据/语声通路连接。 （6）比特间插奇偶校验8位码（BIP-8)B1 用作再生段误码性能监测。 （7）比特间插奇偶校验24位码(BIP-N×24)字 节B2B2B2
31
(8)自动保护倒换通路(APS)字节K1和 K2(b1~b5) 两个字节用作自动保护倒换（APS)信令。 (9)复用段远端失效指示（MS-RDI）字节K2 （b6~b8）。 MS-RDI用于向发信端回送一个指示信号， 表示收信端检测到来话故障或正接收复用段告 警指示信号（ MS-AIS）。 （10）同步状态字节S1(b5~b8)
（2）虚容器(VC) 用来支持SDH的通道层连接的信息结构，它由容 器输出的信息净负荷加上通道开销(POH)组成，即：
VC-n=C-n+VC-n POH
VC的包逢速率是与 SDH网络同步的，因此不同的 VC是互同步的。
37
而VC内部却允许装载来自不同容器的异步净负荷。
分为高阶虚容器和低阶虚容器。 （3）支路单元和支路单元组 支路单元是提供低阶通道层和高阶通道层之间适 配的信息结构。
TU-n=VC-n+TU-n PTR
（4）管理单元和管理单元组
管理单元提供高阶通道层和复用段层之间适配的 信息结构。
AU-n=VC-n+AU-n PTR
38
（3）复用过程
映射是一种在SDH边界处使各支路信号适配进虚容器 的过程。
定位是一种将帧偏移信息收进支路单元或管理单元的过 程。 复用是以字节交错间插方式把TU组织进高阶VC或把AU 组织进STM-N的过程。
④自动保护倒换字节K4（b1~b4)：功能与 高阶通道G1(b5~b7)类似。 ⑤增强型远端缺陷指示K4(b5~b7)： ⑥备用比特K4(b8)：安排将来使用。
准同步数字体系(PDH)和同步数字体系(SDH)
第6章准同步数字体系（PDH）和同步数字体系（SDH）第一节数字复接的基本概念一、准同步数字体系（PDH）PCM各次群的话路数及数码率（欧洲、中国） P123表5.1二、PCM复用和数字复接形成二以上的高次群的方法●PCM复用——概念 P125（高次群的形成一般不用——原因)●数字复接——概念 P125三、数字复接的实现●按位复接——优缺点●按字复接——优缺点 P126PDH大多采用按位复接。
四、数字复接的同步数字复接要解决两个问题：·同步——不同步的后果：几个低次群复接后的数码就会产生重叠和错位。
·复接五、数字复接的方法及系统构成●数字复接的方法·同步复接——概念 P127·异步复接——概念PDH大多采用异步复接●数字复接系统的构成框图 P127图5.5第二节同步复接与异步复接一、同步复接（需要码速变换）码速变换的概念 P128二、异步复接（需要码速调整）1、码速调整与恢复●码速调整方法——插入一些码元将各一次群的速率由2048kbit／s左右统一调整成2112kbit／s。
●码速恢复方法——通过去掉插入的码元，将各一次群的速率由2112kbit／s还原成2048kbit／s左右。
●码速调整和码速变换的区别 P1322、异步复接二次群帧结构●异步复接二次群的帧周期为100．38μs● 帧长度为848bit 4×205＝820bit （最少）为信息码28bit 的插入码（最多）28bit 插入码具体安排 P133表5．2● 各一次群在s μ38.100内插入码及信息码分配情况各一次群（支路）：码速调整之前（速率2048kbit ／s 左右）100.38μs 内约有205～206个码元应插入6～7个码元码速调整之后（速率为2112kbit ／s ）100．38μs 内应有212个码元（bit ）第一个基群支路插入码及信息码分配情况如图5.11(a)所示。
准同步数字体系(PDH)和同步数字体系(SDH)
准同步数字体系（PDH）和同步数字体系（SDH）第一节数字复接的基本概念第二节同步复接与异步复接第三节PCM零次群和PCM高次群第四节SDH的基本概念第五节SDH的速率与帧结构第六节同步复用与映射方法第一节数字复接的基本概念 一、准同步数字体系（PDH）国际上主要有两大系列的准同步数字体系，都经ITU-T推荐，即PCM24路系列和PCM30／32路系列。
这样的复接系列具有如下优点：（1）易于构成通信网，便于分支与插入，并具有较高的传输效率。
复用倍数适中，多在3～5倍之间。
(2)可视电话、电视信号以及频分制群信号能与某个高次群相适应。
（3）与传输媒介，如对称电缆、同轴电缆、微波、波导、光纤等传输容量相匹配。
二、PCM复用和数字复接扩大数字通信容量，形成二次群以上的高次群的方法通常有两种：PCM复用和数字复接。
1. PCM复用 所谓PCM复用就是直接将多路信号编码复用。
2. 数字复接 数字复接是将几个低次群在时间的空隙上迭加合成高次群。
图5.2 数字复接的原理示意图三、数字复接的实现数字复接的实现主要有两种方法：按位复接和按字复接。
1. 按位复接 按位复接是每次复接各低次群（也称为支路）的一位码形成高次群。
2. 按字复接 按字复接是每次复接各低次群（支路）的 一个码字形成高次群。
图5. 3按位复接与按字复接示意图四、数字复接的同步数字复接要解决两个问题：同步和复接。
数字复接的同步指的是被复接的几个低次群的数码率相同。
为此，在各低次群复接之前，必须使各低次群数码率互相同步，同时使其数码率符合高次群帧结构的要求。
数字复接的同步是系统与系统间的同步，因而也称之为系统同步。
图5.4数码率不同的低次群复接五、数字复接的方法及系统构成1. 数字复接的方法 数字复接的方法实际也就是数字复接同步的方法，有同步复接和异步复接两种。
同步复接是用一个高稳定的主时钟来控制被复接的几个低次群，使这几个低次群的数码率（简称码速）统一在主时钟的频率上（这样就使几个低次群系统达到同步的目的），可直接复接（复接前不必进行码速调整，但要进行码速变换，详见第2. 数字复接系统的构成数字复接器的功能是把4个支路（低次群）合成一个高次群。
PDH介绍
PDH体制的缺陷（4） 体制的缺陷（ ） 体制的缺陷
PDH技术体系中没有安排很多的用于网络 技术体系中没有安排很多的用于网络 运行、管理、维护和指配(OAM&P)的比特 的比特. 运行、管理、维护和指配 的比特 PDH通过线路编码插入比特用于监控， 通过线路编码插入比特用于监控， 通过线路编码插入比特用于监控 因此用于网络管理的通道明显不足。 因此用于网络管理的通道明显不足。
只有地区性的速率标准(电接口规范 ， 只有地区性的速率标准 电接口规范)，没 电接口规范 有国际性标准
如欧洲将30个独立的 如欧洲将 个独立的64Kbit/s话音信道与两 个独立的 话音信道与两 个信息控制信道一起形成一个32个时隙的信号 个信息控制信道一起形成一个 个时隙的信号 结构，其传输速率为2.048Mbit/s的一次群信 结构，其传输速率为 的一次群信 基群信号） 号（基群信号） 北美和日本，则将24个 北美和日本，则将 个64Kbit/s信道的信号 信道的信号 间插复用在一起，形成一个1.544Mbit/s的信 间插复用在一起，形成一个 的信 息流。 息流。
PDH原理
80年代光传输系统为 年代光传输系统为PDH系统 年代光传输系统为 系统 Plesiochronous Digital Hierarchy 准同步数字体系
PDH原理
PDH规定标称速率和允许偏差范围。 规定标称速率和允许偏差范围。 规定标称速率和允许偏差范围 如欧洲制式的偏差为： 如欧洲制式的偏差为： 2048Kbit/s±50ppm ± 8448 Kbit/s±30ppm ± 这种有相同的标称速率， 这种有相同的标称速率，但又允许有一定 偏差的信号称为准同步信号 准同步信号。 偏差的信号称为准同步信号。
PDH原理
准同步数字复接PDH
优点是设备简单，要求码速调整电路的 存储容量小，较易实现，（PDH）。
它的缺点是破坏了一个字节的完整性， 不利于以字节为单位的信号的处理和交换。
（2） 按字复接 按字复接是每次轮流复接每个支路的一 个码字，即8位码，形成高次群。
缺点是要求缓存器有较大的存储容量，优 点是保证了一个码字的完整性，有利于以字 节为单位的信号的处理和交换。 （SDH）
但复接后的数字码序列中还要插入帧同 步码、告警码等附加码元，
使得信号的数码率增加，所以在复接过 程中要进行码速变换。
在接收端要将经复接后的高次群信号进 行分接，取出附加码元，并恢复各低次群支 路信号的速率。
图4-6
码速变换示意图
图4-7
码速恢复示意图
2同步复接二次群帧结构
图4-8
（6＋2）包封组构成
A3 B1 B7 C5 A4 B2 B8 C6 A5 B3 C1 C7 A6 B4 C2 C8 S1 S2 S3 S4
图4-24
64kbit/s复用帧结构
图4-25
零次群复用方框图
4.4.2
PCM子群
子群速率的选择因素。
（1） 复接速率与其他等级相配合并有一定 的规则性。 （2） 与某些业务种类相匹配， （3） 与某些传输介质相匹配，
锁相环方框图
图4-18
抖动分量频谱示意图
4.3
PCM高次群
4.3.1
PCM三次群帧结构
PCM三次群复接速率为34.368 Mbit/s，有480个话路，它是由4个支路速 率为8.448±30×10-6Mbit/s的二次群分别 进行码速调整，
将其速率统一调整成8.592Mbit/s，然后 按位复接成三次群的。
PDH技术介绍
什么是PDH在数字通信系统中，传送的信号都是数字化的脉冲序列。
这些数字信号流在数字交换设备之间传输时，其速率必须完全保持一致，才能保证信息传送的准确无误，这就叫做“同步”。
在数字传输系统中，有两种数字传输系列，一种叫“准同步数字系列”plesiochronousDigital Hierarchy)，简称PDH；采用准同步数字系列(PDH)的系统，是在数字通信网的每个节点上都分别设置高精度的时钟，这些时钟的信号都具有统一的标准速率。
尽管每个时钟的精度都很高，但总还是有一些微小的差别。
为了保证通信的质量，要求这些时钟的差别不能超过规定的范围。
因此，这种同步方式严格来说不是真正的同步，所以叫做“准同步”。
在以往的电信网中，多使用PDH设备。
这种系列对传统的点到点通信有较好的适应性。
而随着数字通信的迅速发展，点到点的直接传输越来越少，而大部分数字传输都要经过转接，因而PDH系列便不能适合现代电信业务开发的需要，以及现代化电信网管理的需要。
SDH 就是适应这种新的需要而出现的传输体系。
1.统一的比特率，统一的接口标准，为不同厂家设备间的互联提供了可能。
附图是SDH和PDH在复用等级及标准上的比较。
2.网络管理能力大大加强。
3.提出了自愈网的新概念。
用SDH设备组成的带有自愈保护能力的环网形式，可以在传输媒体主信号被切断时，自动通过自愈网恢复正常通信。
4、采用字节复接技术，使网络中上下支路信号变得十分简单。
由于SDH具有上述显著优点，它将成为实现信息高速公路的基础技术之一。
但是在与信息高速公路相连接的支路和叉路上，PDH设备仍将有用武之地。
采用准同步数字系列(PDH)的系统，是在数字通信网的每个节点上都分别设置高精度的时钟，这些时钟的信号都具有统一的标准速率。
尽管每个时钟的精度都很高，但总还是有一些微小的差别。
为了保证通信的质量，要求这些时钟的差别不能超过规定的范围。
因此，这种同步方式严格来说不是真正的同步，所以叫做“准同步”。
代维考试复习要点
传输代维考试复习要点第一部分传输理论部分使用教材：《SDH光同步数字传输设备与工程应用》第一章SDH基本知识一、PDH的基本概念1．PDH（准同步数字系列（体系））：是将每路模拟的话音信号进行抽样、量化、编码，变为一路64kb/s数字信号，然后采用时分复用技术，将多路64kb/s数字信号以字节为单位进行间插复接，形成一个32个时隙的信号结构，其传输速率为2048kb/s，再通过异步复接，形成二、三和四次群的信号结构，其传输速率分别为8448kb/s、34368kb/s、kb/s。
2．PDH帧结构（主要以2048kb/s帧结构为主）（内容见P2-3）。
3．PDH的优缺点（内容见P3-4）。
二、SDH的基本知识1．SDH（同步数字系列）：是由一些SDH网元（NE）组成的，在光纤或其他传输媒质上进行同步信息的传输、复用、分插和交叉连接的网络。
2．SDH的特点（内容见P4-5），最主要有三条，即同步复用、标准光接口和强大的网管能力。
3．SDH的速率等级（内容见P6）。
4．SDH的帧结构（以STM-1为主）（内容见P6-7）。
5．SDH的段开销的安排及各字节的功能（内容见P7-11）。
6．SDH的复用与映射⑴复用与映射的定义⑵复用映射过程（主要包括复用映射结构、各复用单元的定义及2048kb/s、34368kb/s、kb/s信号复用成STM-1的过程、通道开销各字节的功能）（内容见P12-24）。
●2048kb/s信号复用成STM-1的过程：2048kb/s信号首先通过正/零/负码速调整将2048kb/s信号装入容器C-12，接着将VC-12POH字节V5、J2、N2、K4依次加入C-12的4个子帧的第一字节位置，构成由4×（9行×4列－1）组成的VC-12块状帧结构，完成了2048kb/s异步映射进VC-12的全过程。
然后将3个TU-12按单字节间插方式复用进1个TUG-2，7个TUG-2按单字节间插方式复用进1个TUG-3，3个TUG-3复用进VC-4，VC-4加上管理单元AU-4指针构成管理单元组AUG，再加上段开销就形成了STM-1帧结构（N个AUG只需采用单字节间插复用方式进行复用，就构成了STM-N信号的净负荷，再加上段开销就形成了STM-N帧结构。
PDH
准同步数字系列系统PDH介绍在数字通信系统中，传送的信号都是数字化的脉冲序列。
这些数字信号流在数字交换设备之间传输时，其速率必须完全保持一致，才能保证信息传送的准确无误，这就叫做“同步”。
PDH同步处理流程图在数字传输系统中，有两种数字传输系列，一种叫“准同步数字系列”（Plesiochronous Digital Hierarchy），简称PDH；另一种叫“同步数字体系”（Synchronous Digital Hierarchy），简称SDH。
速率不同的低次群分路信号若直接复用成高次群信号会在高次群信号中产生码元的重叠错位，使接收端无法正常分接、恢复低次群分路信号。
因此，速率不同的低次群分路信号不能直接复用，要在复用之前对各分路信号速率进行统一的调整，使各分路信号速率达到同步。
调整方法通常采用正码速调整法，即在各分路信号中插入一些脉冲，通过控制插入脉冲的多少来调整各分路信号的速率。
PDH历史PDH是一种早期的通信传输制式，主要兴盛于20世纪80年代至90年代初，后随着SDH的兴起而逐渐衰落。
PDH复用我们和亲人朋友打电话时，需要把信号传送到对端的电话机上，一路话音信号是64 kbit/s，如果每次在传输线路中只传一路话音信号那对电信资源来讲就是极大的浪费。
因此，我们需要把很多话音信号复用到一起变成一个高速率的信号来传送。
PDH就是一种用来传送高速信号的传输制式。
PDH三大系列日本和北美使用的基群信号速率为1.5 Mbit/s，也就是现在还在使用的T1信号。
PDH存在问题∙PDH主要是为话音业务设计，而现代通信的趋势是宽带化、智能化和个人化。
∙PDH传输线路主要是点对点连接，缺乏网络拓扑的灵活性。
∙存在相互独立的两大类、三种地区性标准（日本、北美、欧洲），难以实现国际互通。
PDH只有地区性的电接口规范，没有统一的世界性标准。
三种地区性标准的电接口速率等级以及信号的帧结构、复用方式均不相同，这种局面造成了国际互通的困难，不适应通信的发展趋势。
准同步数字体系(PDH)和同步数字体化(SDH)_
三、 SDH帧结构
ITU-T 最终采纳了一种以字节为单位 的矩形块状（或称页状）帧结构，如图 5.27所示。
)
)
图5.27 SDH帧结构
STM-N 由 270 × N 列 9 行组成，即帧长 度为 270 × N×9 个字节或 270 × N×9×8bit。 帧周期为125μs(即一帧的时间)。 对于 STM-1 而言，帧长度为 270 × 9 ＝ 2 4 3 0 byte， 相 当 于 1 9 4 4 0 bit， 帧 周 期 为 125 μs，由此可算出其速率为 270 × 9 × 8 ／ 125×10-6=155．520Mbit／s。
)
(4 ) 复接方式大多采用按位复接，虽 然节省了复接所需的缓冲存储器容量，但 不利于以字节为单位的现代信息交换。 (5) 复用信号的结构中用于网络运行、 管理、维护（OAM）的比特很少，网络的 OAM主要靠人工的数字交叉连接和停业务 检测，这种方式已经不能适应不断演变的 电信网的要求。 (6) 由于建立在点对点传输基础上的复 用结构缺乏灵活性，使数字通道设备利用 率很低。
欧洲 中国
480路 120路 30路 (120*4) (30*4) 2.048Mb/s 8.448Mb/s 34.368Mb/ s
1920路(480*4) 139.264Mb/s
)
4. 高次群的接口码型
其中一次群、二次群、三次群的 接口码型是 HDB3 码，四次群的接口 码型是CMI码。
5. PDH的网络结构
)
（4） 将标准的光接口综合进各 种不同的网络单元，减少了将传输和 复用分开的需要，从而简化了硬件， 缓解了布线拥挤。 （5） SDH与现有的PDH网络完 全兼容，即可兼容PDH的各种速率， 同时还能方便地容纳各种新业务信号。 （6） SDH的信号结构的设计考 虑了网络传输和交换的最佳性。
PDH介绍.
8448Kbit / s 30 ppm
这种有相同的标称速率，但又允许有一定偏差的信号称为准同步信号。
2 基本原理
PDH技术应用到现在已经相当成熟，它的基本原理就是将每路模拟话音进行抽样、量 化、编码，变成一路64Kbit/s的数字信号。
03 PDH原理
3 系统构成
PDH系统采用数字复接技术将几个低次群在时间的空隙上迭加合成高次
02 PDH制式
PDH系列有两种制式，一种是以1544kb／s为第一级比特率而构成的，另一种 是以2048kb/s为第一级比特率构成的。我国使用后一种制式，如表1所示：
表1 准同步数字体系
03 PDH原理
1 允许偏差范围
PDH规定标称速率和允许偏差范围： 如欧洲制式的偏差为： 2048 Kbit / s 50 ppm
“同步”。在数字传输系统中，其中一种叫“准同步数字系列”PlesiochronousDigital
Hierarchy)，简称PDH。
采用PDH系统，尽管数字通信网的每个节点上都设置高精度的时钟，它们具有统一的 标准速率，但总还是有一些微小的差别，但这些差别不能超过规定的范围。因此，这种同步 方式严格来说不是真正的同步，所以叫做“准同步”。
通信技术专业教学资源库 南京信息职业技术学院
谢谢
主讲： 杨 光
通信技术专业教学资源库 南京信息职业技术学院
《现代通信技术与设备》课程
PDH介绍
主讲： 杨 光
目 录
01 02 03 PDH概念 PDH制式 PDH原理 PDH接口
04
01 PDH概念
什么是PDH？
在数字通信系统中，传送的信号都是数字化的脉冲序列。这些数字信号流在数字交换 设备之间传输时，其速率必须完全保持一致，才能保证信息传送的准确无误，这就叫做
