虾米腰弯头放样展开方法(新)
虾米腰弯头放样展开方法之欧阳道创编
虾米腰弯头放样展开方法一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE 和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。

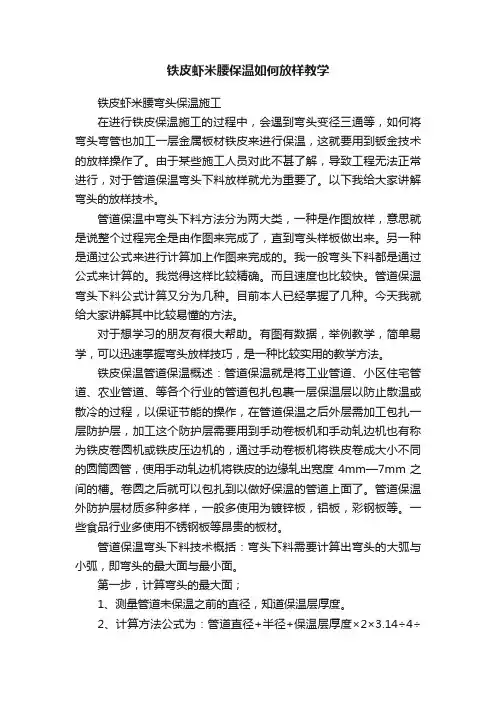

铁皮虾米腰保温如何放样教学
铁皮虾米腰保温如何放样教学铁皮虾米腰弯头保温施工在进行铁皮保温施工的过程中，会遇到弯头变径三通等，如何将弯头弯管也加工一层金属板材铁皮来进行保温，这就要用到钣金技术的放样操作了。
由于某些施工人员对此不甚了解，导致工程无法正常进行，对于管道保温弯头下料放样就尤为重要了。
以下我给大家讲解弯头的放样技术。
管道保温中弯头下料方法分为两大类，一种是作图放样，意思就是说整个过程完全是由作图来完成了，直到弯头样板做出来。
另一种是通过公式来进行计算加上作图来完成的。
我一般弯头下料都是通过公式来计算的。
我觉得这样比较精确。
而且速度也比较快。
管道保温弯头下料公式计算又分为几种。
目前本人已经掌握了几种。
今天我就给大家讲解其中比较易懂的方法。
对于想学习的朋友有很大帮助。
有图有数据，举例教学，简单易学，可以迅速掌握弯头放样技巧，是一种比较实用的教学方法。
铁皮保温管道保温概述：管道保温就是将工业管道、小区住宅管道、农业管道、等各个行业的管道包扎包裹一层保温层以防止散温或散冷的过程，以保证节能的操作，在管道保温之后外层需加工包扎一层防护层，加工这个防护层需要用到手动卷板机和手动轧边机也有称为铁皮卷圆机或铁皮压边机的，通过手动卷板机将铁皮卷成大小不同的圆筒圆管，使用手动轧边机将铁皮的边缘轧出宽度4mm—7mm之间的槽。
卷圆之后就可以包扎到以做好保温的管道上面了。
管道保温外防护层材质多种多样，一般多使用为镀锌板，铝板，彩钢板等。
一些食品行业多使用不锈钢板等昂贵的板材。
管道保温弯头下料技术概括：弯头下料需要计算出弯头的大弧与小弧，即弯头的最大面与最小面。
第一步，计算弯头的最大面；1、测量管道未保温之前的直径，知道保温层厚度。
2、计算方法公式为：管道直径+半径+保温层厚度×2×3.14÷4÷片数÷2=大面弯头的?。
3、计算弯头的小面：管道直径×3.14÷4÷片数÷2=弯头小面的?。
虾米弯简单放样法
虾米弯简单放样法 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】很多网友都问我各种管件放样展开的方法，说实在的，还真不好说清楚。
我想了很长时间，（在此期间我qq上的“放样”网友积累到了400多人，很多要求我语音或视频讲解，一天24小时不够用呀）最后采取了个折中的办法：我不讲理论和公式，直接讲究实际，争取让网友看到我写的东西，直接就能放样展开。
今天先说最常用的虾米腰弯头一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
90度弯头（虾米腰）放样图及计算公式（有点难度）
90度弯头（虾⽶腰）放样图及计算公式（有点难度）当前浏览器不⽀持播放⾳乐，请在微信或其他浏览器中播放贼拉拉的爱你谢丹 - 中国好声⾳第4期贼拉拉的爱你谢丹 - 中国好声⾳第4期 QQ⾳乐弧光照亮⼈⽣，⽕花飞出精彩！焊接路上，家园伴你同⾏！最常⽤的虾⽶腰弯头⼀、虾⽶腰弯头的画法（以90°为例，其他⾓度相同）如上图，要画出虾⽶腰弯头⾄少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头⾓度数（B=90°）4、弯头节数。
好多⼈不明⽩弯曲半径是什么，仔细看⼀下上⾯的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越⼤，弯头占空间越⼤，⾃⼰体会⼀下。
虾⽶腰弯头画图步骤：1、以O点为起点，先画出弯头⾓度数B=90°（2条射线），然后以O点为圆⼼，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节⾓度画射线重点：第⼀节的夹⾓A=22.5°的计算公式：需要注意的是：虾⽶腰弯头各节的⾓度不是总⾓度除以节数，这是错误的！不论多少节的虾⽶腰弯头都应这样分节：第⼀节和最后⼀节的⾓度是中间节⾓度的⼀半，因此可推导出上⾯的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第⼀节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺⼨图4、如果是3节以上的弯头（如上图为5节），中间节⾓度必定是第⼀节和最后⼀节⾓度的2倍。
然后以OE和OE’为半径截取各个⾓度的射线，连接各个交点，即可画出完整的虾⽶腰弯头。
⼆、放样展开展开：通俗讲就是将⼀个空间⾯ “拍平”到⼀个平⾯。
如下图（第⼀节的半部分，将直径377圆等分12等份），将左⾯黄线部分的空间曲⾯“拍平”后到右边的平⾯。
请仔细观察⼀下各个点之间的关系虾⽶腰弯头各节经过扭转对齐后可组成⼀个直管（如下图），由于第⼀节、最后⼀节是中间节的⼀半，所以只需展开第⼀节就可以了。
虾米弯简单放样法
虾米弯简单放样法很多网友都问我各种管件放样展开的方法，说实在的，还真不好说清楚。
我想了很长时间，（在此期间我qq上的“放样”网友积累到了400多人，很多要求我语音或视频讲解，一天24小时不够用呀）最后采取了个折中的办法：我不讲理论和公式，直接讲究实际，争取让网友看到我写的东西，直接就能放样展开。
今天先说最常用的虾米腰弯头一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线}重点：第一节的夹角A=°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
{二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
弯头手工放样[新版]
![弯头手工放样[新版]](https://img.taocdn.com/s3/m/31e810ad3b3567ec112d8a91.png)
弯头手工放样[新版]板金展开图样一般都采用相贯线法放样，没有计算公式。
制图软件绘制比较方便。
多节的弯头叫作“虾米腰”。
手工放样步骤:(以一节为例，其余方法相同) 1)先按实际尺寸画出弯头侧面投影。
包括接缝线。
2)按线把每一个封闭线框图形分割成独立的图形。
(可以裁剪，也可以单独再画。
3)取一个图样，(将中心线垂直的设置)画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度正好是图样直径的圆周长。
(封闭的长方形)4)将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。
5)将图样上斜线沿水平方向作等分。
并平行的拉到展开的图样上，并对应相应的点。
把展开样上得到的交点圆滑连接，就是展开的曲线。
等分作的越密，曲线越准。
6)放出咬口的量，和板厚处理。
dhRyy0y12y3yyyyy87654h/23.1416x(d-t)弯头展开图大全(附绘制步骤)时间:2011-02-09 14:49:49 编辑:amethyst 来源:世界工厂泵阀网点击数: 450弯头展开图反映了弯头的真实尺寸，对于生产加工有很大的指导意义。
弯头展开图绘制的步骤都大致相同，下面，世界工厂泵阀网为大家汇总弯头展开图大全，以供学习参考。
圆管弯头展开图图为任意节角度90?圆管弯头的立体图和投影视图。
圆管直径φ300，弯头半径R300，弯头由两个端节和三个中间节组成，端节的夹角分别为5?、10?，中间节的夹角分别为20?、25?、30?。
要绘制弯头的平面展开图，必须求出所有五个节的母线实长，整体放样。
三节圆管弯头的放样展开图等径直角弯头展开图弯头各节斜口的展开曲线可按上例斜口圆管展开图的画法作出，如图所示。
在实际生产中，若用钢板制作弯管，不必画出完整的弯管正面投影，只需要求出斜口角度，画出下端半节的展开图，再以它为样板画出其余各节的下料曲线。
虾米腰弯头放样展开方法
虾米腰弯头放样展开方法(2012-03-01 13:59:45)▼分类：工程技术很多网友都问我各种管件放样展开的方法，说实在的，还真不好说清楚。
我想了很长时间，（在此期间我qq上的“放样”网友积累到了400多人，很多要求我语音或视频讲解，一天24小时不够用呀）最后采取了个折中的办法：我不讲理论和公式，直接讲究实际，争取让网友看到我写的东西，直接就能放样展开。
今天先说最常用的虾米腰弯头一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
虾米腰弯头放样展开方法
虾米腰弯头放样展开方法(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除虾米腰弯头放样展开方法一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38?，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
虾米弯简单放样法
虾米弯简单放样法虾米弯简单放样法很多网友都问我各种管件放样展开的方法，说实在的，还真不好说清楚。
我想了很长时间，（在此期间我qq上的“放样”网友积累到了400多人，很多要求我语音或视频讲解，一天24小时不够用呀）最后采取了个折中的办法：我不讲理论和公式，直接讲究实际，争取让网友看到我写的东西，直接就能放样展开。
今天先说最常用的虾米腰弯头一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
虾米腰弯头放样展开方法之欧阳理创编
虾米腰弯头放样展开方法一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
虾米腰弯头放样展开方法
虾米腰弯头放样展开方法之南宫帮珍创作一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步调：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不管多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步调画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度肯定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
虾米腰弯头放样展开方法之欧阳美创编
虾米腰弯头放样展开方法一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B 点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
虾米腰弯头放样展开方法之欧阳与创编
虾米腰弯头放样展开方法一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
虾米腰弯头放样展开方法
一、虾米腰弯头的画法（以90°为例，其他角度相同）
如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：
1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线于A点和B点。
再分别按各节角度画射线
重点：第一节的夹角A=22.5°的计算公式：
需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！
不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”于E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图
4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开
展开：通俗讲就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系
虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
有的放样展开是这样形状的（下图）：其实只是剖切的点不同，上图剖切点在第一节的最短处（1点），下图剖切点在点4处
三、弯头厚度的处理
以上放样展开过程没有厚度问题，在薄壁弯头时可以。
但厚壁弯头时应考虑壁厚问题，我是这样处理的，请网友参考
分2种情况：
1、先在板料上画出展开图，下料后卷成各节后焊接组装，此时弯头直径（φ377）需要用“中性层”尺寸（=377 - 板厚），这是因为卷管时下料长长是按中性层直径*3.1416计算的中性层直径 = 外径 - 壁厚 = 内径 + 壁厚
2、用直段圆管切割出各节，然后焊接组装出弯头，此时一般需要用柔性材料（如薄纸片、油毡等）做一个样板，包在圆管外部画线。
样板制作时弯头直径D 需要输入圆管外径尺寸,以保证柔性材料样板长度和圆管外周长相等。
如果再精确，直径要用：圆管外径+样板料厚度。
