焊接贴片电容的方法及注意事项

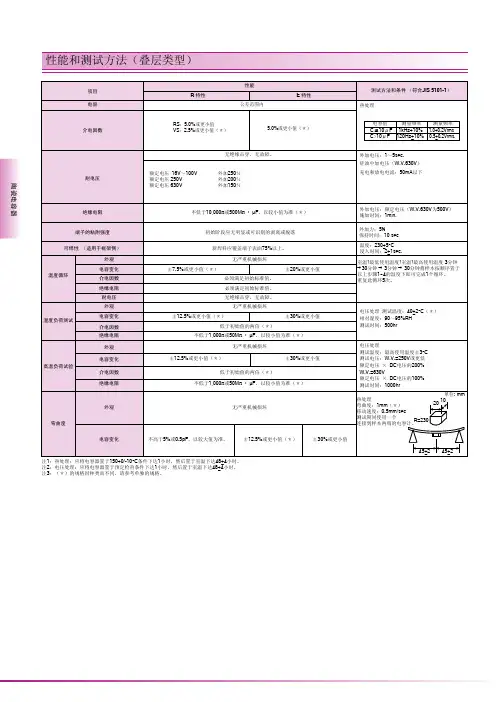

贴片电容测试方法和注意事项
电压处理 测试温度：40±2°C（＊） 相对湿度：90～95%RH 测试时间：500hr
电压处理 测试温度：最高使用温度±3°C 测试电压：W.V.=250V或更低 额定电压 × DC电压的200% W.V.=630V 额定电压 × DC电压的100% 测试时间：1000hr 单位: mm 热处理 10 20 弯曲度：1mm（＊） 移动速度：0.5mm/sec 测试期间使用一个 R=230 连接到样本两端的电容计。
焊盘
类型 贴片尺寸 焊盘尺寸
单位：mm
L 3.3 3.5 4.6 4.7 5.7 4.7
W 1.6 2.7 2.0 3.3 2.0 5.0
a 1.9~2.6 2.1~2.8 3.6 2.7~3.7 4.9~5.1 4.4~5.0
b 3.9~4.9 4.1~5.1 8.2 5.7~6.3 9.5~10.5 7.5~9.0
贴片长度（L）x 1.6x0.8 2.0x1.25 3.2x1.6 宽度（W）
b c 贴片 c
焊盘尺寸
a b c
0.6~0.7 0.6~0.7 0.8~0.9 1.0~1.2 1.1~1.3 1.5~1.7 0.6~0.8 0.8~1.1 1.0~1.4 1.8~2.5 2.3~3.2 3.5~5.0 0.6~0.8 1.0~1.2 2.2~2.4 2.0~2.4 2.6~3.4 3.6~4.6
① 建议的回流焊接条件（无铅）
温升1 空气预热 温升2 焊接 逐渐冷却
② 建议的回流焊接条件（无铅）
温升1 空气预热 温升2 焊接 逐渐冷却
䱊⫋⬉ᆍ఼
240～260℃ ⊿T ⊿T
230～250℃
超过1分钟
1~2分钟
5பைடு நூலகம்钟内
贴片电容的使用方法与注意事项
⑦电容器井联使用时，其总的电容量等于各容量的总合， 但应注意电容器并联后的工作电压不能超过其中最低的额 定电压。 ⑧电容器的串联可以增加耐压。如果两只容量相同的电容 器串联，其总耐压可以增加一倍;如果两只容量不等的电 容器串联，电容量小的电容器所承受的电压要高于容量大 的电容器。 ⑨有极性的电解电容器不允许在负压下使用，若超过此规 定时，应选用无极性的电解电容器或将两个同样规格的电 容器的负极相连，两个正极分别接在电路中，此时实际的 电容量为两个电容器串联后的等效电容量。
贴片电容的使用方法与注意事项
①在电容器使用之前，应对电容器的质量进行检查，以防 不符合要求的电容器装入电路。 ②在设计元件安装时，应使电容器远离热源，否则会使电 容器温度过高而过早老化。在安装小容量电容器及高频回 路的电容器时，应采用支架将电容器托起，以减少分布电 容对电路的影响。 ③将电解电容器装入电路时，一定要注意它的极性不可接 反，否则会造成漏电流大幅度的上升，使电容器很作滤波或旁路使用时，为了 改变高频特性，可为电解电容器并联一只小容量的电容器， 它可以起到旁路电解电容器的作用。 11 在500MHz 以上的高频电路中，应采用无引线的电容器。 若采用有引线的电容器，其引出线应愈短愈好 12 几只大容量电容器串联作洁、波或旁路使用时，电容 器的漏电流会影响电压的分配，有可能会导致某个电容器 击穿。此时可在每只电容器的两端井联一阻值小于电容器 绝缘电阻的电阻器，以确保每只电容器分压均匀。电阻器 的阻值一般在100kΩ - 1MΩ之间。
13 使用可变电容器时，转动转轴时松紧程度应适中，有 过紧或松动现象的电容器不要使用。除此之外，有碰片现 象或短路的电容器也不应使用 14 使用微调电容器时，要注意微调机构的松紧程度，调 节过松的电容器的容量不会稳定，而调节过紧的电容器极 易发生调节时的损坏。
贴片电容预热温度和焊接温度
贴片电容预热温度和焊接温度1. 引言1.1 贴片电容的作用贴片电容是一种常见的电子元件，其主要作用是存储和释放电荷，以帮助稳定电路的电压和电流。
贴片电容通常被用于直流和交流电路中，可以用来过滤电源中的噪音和波动，保证电路的稳定性和可靠性。
贴片电容还可以用于耦合、终端和解耦等用途，以确保电路的正常工作。
贴片电容的制作工艺涉及多个步骤，包括选择合适的材料、设计电容的结构和参数、制造电容的片式结构等。
在制作过程中，需要确保贴片电容的质量和性能达到要求，以满足电子产品的需求。
贴片电容在电子电路中起着至关重要的作用，它不仅可以帮助维持电路的稳定性和可靠性，还可以改善电路的性能和效果。
在使用贴片电容时，需要注意选择适合的型号和参数，以确保电路的正常运行。
1.2 贴片电容的制作工艺1. 选择材料：贴片电容通常由金属电极和介质材料组成。
金属电极通常采用银、铜或铝等导电性良好的材料，而介质材料则通常选择聚乙烯、聚丙烯或陶瓷等绝缘性能较好的材料。
2. 制备电极：在基板上涂覆一层金属膜，然后利用光刻工艺将金属膜图案化，形成电极的结构。
接着，在电极表面上再涂覆一层介质材料，并经过固化和切割等工艺步骤，最终形成贴片电容的结构。
3. 过程控制：在制作贴片电容的过程中，需要严格控制各个工艺参数，如涂覆厚度、固化温度、切割精度等，以确保贴片电容的性能稳定和可靠。
4. 检测和测试：制作完成的贴片电容需要经过严格的检测和测试，包括外观检查、电性能测试等，以确保贴片电容符合相关标准和要求。
贴片电容的制作工艺需要高度精密的设备和严格的质量控制，以确保最终产品具有稳定的性能和可靠的品质。
在整个制作过程中，对材料的选择、工艺参数的控制和产品的检测都起着至关重要的作用。
只有通过精心的制作工艺，才能生产出高品质的贴片电容产品。
2. 正文2.1 预热温度的重要性预热温度对贴片电容的焊接质量具有至关重要的影响。
在焊接过程中，预热温度可以有效地降低焊接温度对电容器的损坏风险，减少焊接时产生的应力，提高焊接质量和可靠性。

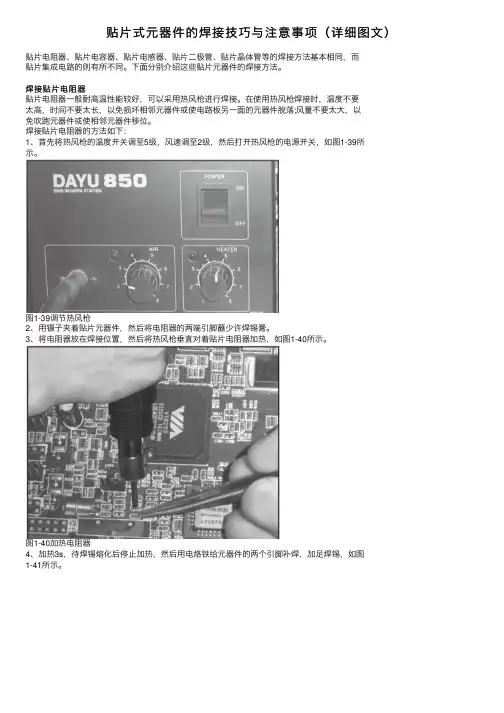

贴片式元器件的焊接技巧与注意事项（详细图文）
贴⽚式元器件的焊接技巧与注意事项（详细图⽂）贴⽚电阻器、贴⽚电容器、贴⽚电感器、贴⽚⼆极管、贴⽚晶体管等的焊接⽅法基本相同，⽽贴⽚集成电路的则有所不同。
下⾯分别介绍这些贴⽚元器件的焊接⽅法。
焊接贴⽚电阻器贴⽚电阻器⼀般耐⾼温性能较好，可以采⽤热风枪进⾏焊接。
在使⽤热风枪焊接时，温度不要太⾼，时间不要太长，以免损坏相邻元器件或使电路板另⼀⾯的元器件脱落;风量不要太⼤，以免吹跑元器件或使相邻元器件移位。
焊接贴⽚电阻器的⽅法如下：1、⾸先将热风枪的温度开关调⾄5级，风速调⾄2级，然后打开热风枪的电源开关，如图1-39所⽰。
图1-39调节热风枪2、⽤镊⼦夹着贴⽚元器件，然后将电阻器的两端引脚蘸少许焊锡膏。
3、将电阻器放在焊接位置，然后将热风枪垂直对着贴⽚电阻器加热，如图1-40所⽰。
图1-40加热电阻器4、加热3s，待焊锡熔化后停⽌加热，然后⽤电烙铁给元器件的两个引脚补焊，加⾜焊锡，如图1-41所⽰。
图1-41焊好的电阻器【提⽰】对于贴⽚电阻器的焊接⼀般不⽤电烙铁，因为⽤电烙铁焊接时，由于两个焊点的焊锡不能同时熔化可能焊斜;另⼀⽅⾯，在焊第⼆个焊点时，由于第⼀个焊点已经焊好，如果下压第⼆个焊点，可能会损坏电阻器或第⼀个焊点。
拆焊这类元件时，要⽤两个电烙铁同时加热两个焊点使焊锡熔化，在焊点熔化状态下⽤电烙铁尖向侧⾯拨动使焊点脱离，然后⽤镊⼦取下。
焊接贴⽚电容器对于普通贴⽚电容器(表⾯颜⾊为灰⾊、棕⾊、⼟黄⾊、淡紫⾊和⽩⾊等)，焊接的⽅法与焊接贴⽚电阻器相同，可参考贴⽚电阻器的焊接⽅法，这⾥不再赘述。
对于上表⾯为银灰⾊、侧⾯为多层深灰⾊的涤纶贴⽚电容器和其他不耐⾼温的电容器，不能⽤热风枪加热，⽽要⽤电烙铁进⾏焊接，⽤热风枪加热可能会损坏电容器。
具体焊接⽅法如下：1、⾸先在电路板的两个焊点上涂上少量焊锡，然后⽤电烙铁加热焊点，当焊锡熔化时迅速移开电烙铁，这样可以使焊点光滑，如图1-42所⽰。
图1-42给焊点上锡2、⽤镊⼦夹住电容器放正并下压，再⽤电烙铁加热⼀端焊好，然后⽤电烙铁加热另⼀个焊点，这时不要再下压电容器以免损坏第⼀个焊点，如图1-43所⽰。

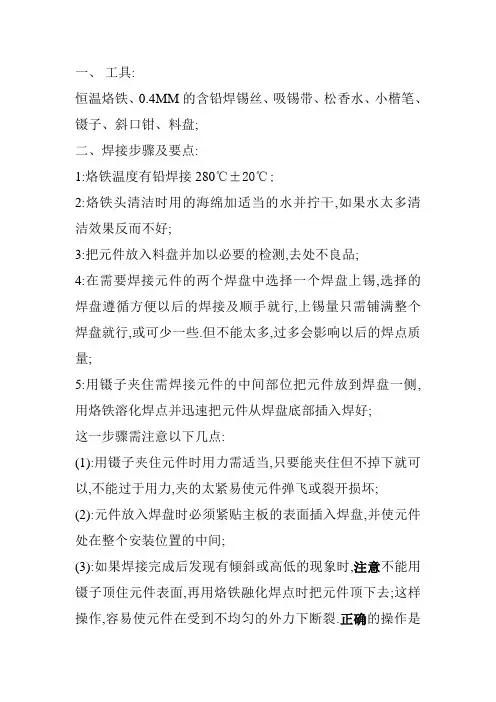

贴片阻容器件焊接步骤及要点
一、工具:恒温烙铁、0.4MM的含铅焊锡丝、吸锡带、松香水、小楷笔、镊子、斜口钳、料盘;二、焊接步骤及要点:1:烙铁温度有铅焊接280℃±20℃;2:烙铁头清洁时用的海绵加适当的水并拧干,如果水太多清洁效果反而不好;3:把元件放入料盘并加以必要的检测,去处不良品;4:在需要焊接元件的两个焊盘中选择一个焊盘上锡,选择的焊盘遵循方便以后的焊接及顺手就行,上锡量只需铺满整个焊盘就行,或可少一些.但不能太多,过多会影响以后的焊点质量;5:用镊子夹住需焊接元件的中间部位把元件放到焊盘一侧,用烙铁溶化焊点并迅速把元件从焊盘底部插入焊好;这一步骤需注意以下几点:(1):用镊子夹住元件时用力需适当,只要能夹住但不掉下就可以,不能过于用力,夹的太紧易使元件弹飞或裂开损坏; (2):元件放入焊盘时必须紧贴主板的表面插入焊盘,并使元件处在整个安装位置的中间;(3):如果焊接完成后发现有倾斜或高低的现象时,注意不能用镊子顶住元件表面,再用烙铁融化焊点时把元件顶下去;这样操作,容易使元件在受到不均匀的外力下断裂.正确的操作是先把焊点融化再用镊子夹住元件中间进行调整;(4):如果焊接结束发现焊点老化或毛刺、锡过多、过少都可以先不修改,等另一边的焊接完成后再一起修改;6:在元件的另一边完成焊接,这时要注意烙铁加温位置,进锡方向,加锡量以及烙铁撤出的位置,尽量一次完成焊接,焊接面与焊盘呈45度斜角,焊点表面光滑.无毛刺,拉丝,裂缝,老化,虚焊,锡过多、过少、元件是否在中央等现象;7:元件的两边都焊好后就可以检查焊点是否需要修改,如果发现不良焊点按下面的方法修改;(1)毛刺,拉丝,裂缝,老化,虚焊:在焊点上涂上少量松香水,再用烙铁快速溶化焊点并迅速移开烙铁;(2)锡过多:把吸锡带放在焊点上,再用烙铁去焊接,这时锡会被吸到吸锡带上,移开吸锡带和烙铁,如果又太少了则再加适量锡;(3)锡过少:再加适量锡;(4)倾斜或高低,元件不在中央:两边焊点再多加点锡,用烙铁不断轮流烫两个焊点,使其同时融化并用镊子把元件拿下来放入料盘,用吸锡带吸掉焊盘上多余的锡,再按前面的步骤焊接;。
贴片电容使用注意事项
贴片电容使用注意事项贴片电容是一种常用的电子元器件，在各种电子产品中广泛应用。
贴片电容的使用注意事项非常重要，下面将详细介绍一些需要注意的事项。
首先，贴片电容在使用前需要进行储藏。
贴片电容对存储环境有一定要求，应处于温度适宜，干燥通风良好的环境中。
应避免阳光直射或高温、潮湿等不良条件。
此外，贴片电容应尽量避免堆积在一起，以免因电容自身的重量损坏。
其次，贴片电容应避免受到过高的压力和冲击。
在安装贴片电容的过程中，应注意避免施加过大的物理力量，以免导致电容变形或破裂。
在运输过程中，贴片电容应小心轻放，并避免与其他金属器件或硬物碰撞，以免损坏。
第三，贴片电容的静电保护也非常重要。
贴片电容对静电非常敏感，静电放电可能导致电容内部结构损坏。
使用贴片电容时，应穿戴防静电手套、鞋等适当的防护装备，并确保工作环境具备良好的静电保护条件。
同时，还应定期检查并清除工作区域的静电，以降低静电对贴片电容的影响。
第四，贴片电容需要正确焊接。
在焊接过程中，应正确控制焊接温度和时间，以免过热或过度曝光。
同时，焊接工艺的选择也非常重要，不同类型的贴片电容在焊接时需要采用不同的技术和方法。
在焊接过程中，还应保证焊接区域的清洁，避免灰尘等杂质对焊接质量的影响。
第五，贴片电容在使用过程中应注意电压和电流的合适范围。
过高的电压或电流可能会导致贴片电容破裂或损坏。
因此，在选用贴片电容时，应根据具体的使用场景和需求，选择合适的额定电压和电流。
如果需要在高压或高电流环境下使用贴片电容，还应采取适当的降压和限流措施。
第六，贴片电容在使用过程中还应注意温度控制。
贴片电容对温度较为敏感，过高的温度可能导致电容内部结构发生变化，从而影响其电性能。
在使用贴片电容时，应尽量避免长时间在高温环境下使用，也应避免突然的温度变化。
同时，在设计电路时，还应合理布局，采取散热措施，以保证贴片电容的温度在安全范围内。
最后，贴片电容需要注意防护措施。
在使用贴片电容时，应避免沾上腐蚀性物质或化学液体，以免损坏电容表面。
贴片电阻电容的焊接
贴片电阻焊接视频
操作步骤及操作要领
第一步：上锡 要领：加锡适量，镀满焊盘，锡高度一般在 0.5mm左右。
第二步：焊一端 要领： 夹稳对正贴紧焊盘，烙铁头熔锡。
第三步：焊另一端。 要领： 熔锡适量呈斜面。
小结操作步骤及要领
操作步骤 第一步：上锡 操作要领 上锡适量，一般镀满焊盘 ，锡高度在0.5mm左右。
第二步：焊一端
夹稳对正贴紧烙铁头熔锡。
第三步：焊另一端 表（一）
熔锡适量呈斜面。
IPC-A-610E检验标准
1、侧面偏移
IPC-A-610E检验标准
2、最大填充高度
总结
一、贴片电阻电容的焊接 操作步骤 第一步：上锡
操作要领
上锡适量，一般镀满焊盘 ，锡高度在0.5mm左右。 夹稳对正贴紧烙铁头熔锡 。 熔锡适量呈斜面。
第二步：焊一端 第三步：焊另一端
表（二）
总结
二、IPC-A-610E检测标准 1、最大侧面偏移不超过元件端子或焊盘的50%。 2、无末端偏移现象。 3、最大填充高度：焊锡不可延伸至元件本体顶部。
作业
通过网络查阅贴片电阻电容焊接过程中的注意 事项。
谢谢大家！
2012年11月
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究
贴片电阻电容的焊接 授课老师：月云风
2012年11月
Shenzhen lean-sigma consultant Co., LTD 版权所有 翻版必究
一、 温故知新
1、对于片式阻容元件恒温烙铁温度的设定范围？ 320℃±10 ℃(1206以下) 390℃±10 ℃(1206以上) 2、静电手环的正确佩戴方式？ 金属部分贴紧皮肤，接地端需接接地线。 3、泡棉加水的多少及对所加水的要求？ 润湿即可不滴水，水须是纯净水或冷开水。 4、支架式吸烟仪的作用？ 过滤焊接过程中产生的有害气体。 5、7S是指？ 整理、整顿、清洁、清扫、安全、节约、素养。
贴片电容电阻焊接技巧
贴片电容电阻焊接技巧贴片电容电阻焊接技巧随着电子产品的普及，贴片电容和电阻作为电子产品中常见的元器件，其焊接技巧也越来越重要。
正确的焊接技巧能够确保电子产品的可靠性和长寿命。
本文将介绍贴片电容和电阻的基本知识以及常见的焊接技巧，希望对焊接电子产品的工程师和电子制造商有所帮助。
一、贴片电容和电阻的基本知识贴片电容和电阻是电子产品中最常见的元器件之一，广泛使用于电子电路中。
它们的尺寸小、容量大、频率响应好、精度高，是现代电子产品的核心元器件。
1. 贴片电容贴片电容的结构和普通电容一样，由两个电极和介质组成。
不同之处在于，贴片电容是采用薄膜技术制成的，更加精细、轻薄、小型化，通常采用SMD封装。
常规的贴片电容有两种端子形式，一种是金属朝上，另一种是金属朝下。
在焊接贴片电容时，需要确保正确识别电容的正负极性。
2. 贴片电阻贴片电阻与传统电阻不同，它的表面采用金属薄层制成，为了增加电阻器表面积和功率，通过几何结构使其呈现出特定的尺寸和形状。
贴片电阻采用SMD封装，通常在电子产品中扮演着重要的角色。
在焊接贴片电阻时，需要注意焊盘的选用和焊接贴片电阻的位置，以确保精度和稳定性。
二、焊接贴片电容电阻的注意事项正确的焊接技巧能够确保贴片电容和电阻的正确连接和工作。
以下是几点常见的注意事项，供焊接电子元器件的工程师和电子制造商参考。
1. 使用适当的工具和材料正确的焊接工具和材料是保证焊接成功的关键因素。
首先，需要使用适当的焊锡和焊垫，同时确保其可靠和干净。
其次，焊接工具要选择合适的温度和功率，以避免过热和烧坏电子产品。
在焊接贴片电容电阻时，建议使用恒温电烙铁，适当调整温度。
2. 关注电容和电阻的极性在焊接贴片电容和电阻时，要注意它们的极性，分清正负极。
对于带有极性的贴片电容，需要将其正确地安装在印有符号的位置上，以避免电容发生不必要的损坏。
电阻的端子上不标记正负极性，但可能会标记“R”或其它标识来表示阻值。
3. 确保正确的焊接时间和压力焊接贴片电容和电阻时，需要有正确的焊接时间和压力。
贴片焊接的注意事项
贴片式元器件的拆卸、焊接技巧中心议题：•元器件维修的焊接技术解决方案：•在拆卸、焊接时应掌握控温、预热、轻触等技巧•焊接温度应控制在200～250℃左右•待焊接的元件先放在100℃左右的环境里预热1～2分钟在初学维修的过程中，应熟练掌握贴片式元器件的拆卸、焊接技巧。
贴片式元器件的拆卸、焊接宜选用200～280℃调温式尖头烙铁。
贴片式电阻器、电容器的基片大多采用陶瓷材料制作，这种材料受碰撞易破裂，因此在拆卸、焊接时应掌握控温、预热、轻触等技巧。
控温是指焊接温度应控制在200～250℃左右。
预热指将待焊接的元件先放在100℃左右的环境里预热1～2分钟，防止元件突然受热膨胀损坏。
轻触是指操作时烙铁头应先对印制板的焊点或导带加热，尽量不要碰到元件。
另外还要控制每次焊接时间在3秒钟左右，焊接完毕后让电路板在常温下自然冷却。
以上方法和技巧同样适用于贴片式晶体二、三极管的焊接。
贴片式集成电路的引脚数量多、间距窄、硬度小，如果焊接温度不当，极易造成引脚焊锡短路、虚焊或印制线路铜箔脱离印制板等故障。
拆卸贴片式集成电路时，可将调温烙铁温度调至260℃左右，用烙铁头配合吸锡器将集成电路引脚焊锡全部吸除后，用尖嘴镊子轻轻插入集成电路底部，一边用烙铁加热，一边用镊子逐个轻轻提起集成电路引脚，使集成电路引脚逐渐与印制板脱离。
用镊子提起集成电路时一定要随烙铁加热的部位同步进行，防止操之过急将线路板损坏。
换入新集成电路前要将原集成电路留下的焊锡全部清除，保证焊盘的平整清洁。
然后将待焊集成电路引脚用细砂纸打磨清洁，均匀搪锡，再将待焊集成电路脚位对准印制板相应焊点，焊接时用手轻压在集成电路表面，防止集成电路移动，另一只手操作电烙铁蘸适量焊锡将集成电路四角的引脚与线路板焊接固定后，再次检查确认集成电路型号与方向，正确后正式焊接，将烙铁温度调节在250℃左右，一只手持烙铁给集成电路引脚加热，另一只手将焊锡丝送往加热引脚焊接，直至全部引脚加热焊接完毕，最后仔细检查和排除引脚短路和虚焊，待焊点自然冷却后，用毛刷蘸无水酒精再次清洁线路板和焊点，防止遗留焊渣。
贴片元件焊接的流程及注意事项
贴片元件焊接的流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!贴片元件焊接是电子制作中常见的工艺之一，以下是贴片元件焊接的流程及注意事项：一、焊接流程1. 准备工作确认贴片元件的型号、规格和数量，检查元件是否有损坏或变形。
使用贴片电容注意事项
使用贴片电容注意事项MLCC（片状多层陶瓷电容）如今已经成为了电子电路最常用的元件之一。
MLCC外表看来非常简单，但是许多情况下，规划工程师或出产技术人员对MLCC的知道却有不足之处。
有些公司在MLCC应用上也存在一些误区，认为MLCC是很简单的电子元器件，所以技术需求不高。
本来MLCC是很软弱的元件，应用时必定要留意。
以下谈谈MLCC应用上的一些疑问和留意事项。
随着技术的不断发展，贴片电容MLCC如今已能够做到几百层甚至上千层了，每层是微米级的厚度。
所以略微有点形变就简单使其发生裂纹。
别的一样原料、尺度和耐压下的贴片电容MLCC，容量越高，层数就越多，每层也越薄，所以越简单开裂。
别的一个方面是，一样原料、容量和耐压时，尺度小的电容需求每层介质更薄，导致更简单开裂。
裂纹的损害是漏电，严峻时导致内部层间错位短路等安全疑问。
而且裂纹有一个很费事的疑问是，有时比较荫蔽，在电子设备出厂查验时可能发现不了，到了客户端才正式露出出来。
所以避免贴片电容MLCC发生裂纹含义重大。
当贴片电容MLCC遭到温度冲击时，简单从焊端开始发生裂纹。
在这点上，小尺度电容比大尺度电容相对来说会好一点，其原理即是大尺度的电容导热没这么快到达全部电容，所以电容本体的不一样点的温差大，所以胀大巨细不一样，然后发生应力。
这个道理和倒入开水时厚的玻璃杯比薄玻璃杯更简单决裂一样。
别的，在贴片电容MLCC焊接往后的冷却过程中，贴片电容MLCC和PCB的胀大系数不一样，所以发生应力，导致裂纹。
要避免这个疑问，回流焊时需求有杰出的焊接温度曲线。
如果不必回流焊而用波峰焊，那么这种失效会大大添加。
MLCC更是要避不用烙铁手艺焊接的技术。
然而工作老是没有那么理想。
烙铁手艺焊接有时也不可避免。
比方说，关于PCB外发加工的电子厂家，有的商品量特少，贴片外协厂家不愿意接这种单时，只能手艺焊接；样品出产时，通常也是手艺焊接；特殊情况返工或补焊时，有必要手艺焊接；修补工修补电容时，也是手艺焊接。
【经验分享】贴片电解电容的焊接技巧
【经验分享】贴片电解电容的焊接技巧
贴片电解电容被广泛使用于各种电子领域中，虽然不是用量最多的电子元器件，但失效了却很高，原因很多都是出现在贴片电解电容的焊接问题上。
以下由平尚科技工程师给大家分享的贴片电解电容的焊接技巧：
1、预热
将焊锡机接上电源，将电烙铁预热。
2、识别
贴片电阻、电容的焊接方法大致是一样的，焊接点也很相似都是平铺的两个接触点，但电容的接触点中间有一条白线用以区分电阻的焊接点。
贴片电阻、电容的体积都很小，有的仅有两三根头发大而贴片电阻已。
电阻一般都是黑色的，在背面商标有相应的数字代表其规格。
在电路板上也会有相应标识标出其位置。
如在相应的电阻焊接点旁边标有“R+数字”，对应焊接上即可。
这电阻是不分正负无正极的而贴片电容且不一定。
负极无正负极贴片电容一般为小正方形，其四面都可以贴片做焊接面。
电容有正负极的电容相对较大，电容只有一个焊接面，在背面上标有一条深色的直线的为正极，在电路板上标有“C+数字”的焊接点位电容的焊接点，有“+”号的一端有正负极为正极。
3、定位
先用电烙铁熔一点焊锡到其中一个焊接点，再用镊子夹取贴片电阻、电容放置焊接点上，再用电烙铁熔化刚点上去的焊锡，使电阻、电容的一端先焊接上，固定电阻、电容。
注意：电阻和电容要正放在两个焊接点正中间，若偏差比较大，要用烙铁再次熔化焊锡，微调电阻、电容的位置使其正对中间即可。
4、焊接
先融一些焊锡到烙铁头尖端，再点去焊接点的另外一段即可。
5、修饰
在焊接好电阻、电容后，观察其焊接点是否合格美观。
若不合美观，则应再焊，在点适当松香，使焊锡表面圆润。
贴片电容怎么焊接
贴片电容怎么焊接问题一：贴片电容怎么焊在全是孔的电路板上就是把贴片电容焊到万能板上咯，福说的洞洞板。
贴片电容中间是不导电的呀，就焊在两个洞之间就得了，电容如果是有点大的话，就焊到对角的两个洞不就得了。
新手的话，先在你要焊的两个洞加点锡，然后用尖嘴的镊子夹住电容，先点好一头，然后加锡就得了。
问题二：贴片电容有哪些焊接的 ... ？焊接的 ... ：1、先在所需焊接的焊盘上涂上一层松香水。
待松香水挥发后进行下一步工序。
2、烙铁预热后再上锡。
烙铁与焊接面一般应倾斜45度。
接触压力：烙铁头与被焊件接触时应略施压力，热传导强弱与施加压力大小成正比，但以对被焊件表面不造成损伤为原则。
3、加上焊锡。
原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。
4、当焊锡与焊盘充分接触后，抽去焊锡丝，动作应快速连贯。
5、用烙铁时，动作应快速连贯，以一个焊点一秒为合适，时间过长焊点表面容易老化或形成锡渣，焊锡容易拉尖，焊点没有光泽。
问题三：如何正确手工焊接贴片电容贴片电容和贴片电阻的手工焊接 ... 是一样的。
电路板上每个贴片电容有两个焊盘，1、上锡：先给右边的焊盘上锡，就是先空焊一点锡上2、贴件：左手拿摄子夹住贴片电容，放到电路板上的电容位置，位置一定要准，同时，右手的烙铁焊化右边的焊盘，将元件贴焊上。
3、补焊：旋转板子，把另一个焊盘（即左边的）也焊上锡。
4、修整：再转回板子，先焊的右边的焊盘上的锡会拉尖，不光滑，再重新焊一次，使之光滑。
这些步骤熟练后，速度是很快的。
元件比较多时，每一步都集中去做，如集中上锡，所有的贴片电容，贴片电阻都一次上锡。
集中贴件，集中补焊，集中修整。
问题四：贴片电容焊接及安装 ...贴片电容的产生是适应自动化的要求，其标准安装方式，是在底部涂锡膏，然后过回流焊自动焊接，如果是手工安装，为什么不用插件式的电容，就成本而言，插件式的更便宜。
如果你使用的线路板设计没有设计成插件孔，而是贴片安装，最好的办法当然是更换设计为插件式，改不了设计，就涂锡膏，用200℃以上的热风管吹。
贴片电容焊接方法
贴片电容焊接方法贴片电容焊接方法主要包括手工焊接和机器焊接两种方法。
手工焊接通常用于小批量生产和维修保养，而机器焊接适用于大批量生产。
手工焊接方法：1. 准备工作：首先需要检查电路板和贴片电容，确保它们没有损坏或污染。
接着将电容与电路板上的焊盘对齐，并使用镊子将电容固定在焊盘上。
2. 焊接准备：使用烙铁和焊丝对电容进行焊接前的处理，确保焊锡能够充分润湿焊盘和电容引脚。
同时要准备好吸烟器和镊子，以便在焊接时及时处理焊接产生的烟雾和溅落的焊锡。
3. 焊接过程：将烙铁加热至合适的温度，将焊丝轻轻涂抹在焊盘上，然后将烙铁轻轻按压在焊盘和电容引脚上。
在焊接过程中要注意控制好焊接时间和温度，避免出现焊接过热或过冷造成焊接不良的情况。
4. 检查和清理：焊接完成后，需要使用万用表检查焊接是否良好，确保焊点没有短路或开路。
同时要使用清洁剂和刷子清洁焊点周围的残留物，确保焊接处干净整洁。
机器焊接方法：1. 前期准备：首先需要调整焊接设备的参数，包括温度、速度和压力等。
同时要检查焊接设备和电路板，确保它们没有损坏或故障。
2. 自动定位：将贴片电容和电路板放入焊接设备中，机器会自动识别焊点位置并进行定位，确保焊接的准确性。
3. 焊接过程：启动焊接设备，机器会自动进行焊接操作，包括涂抹焊锡、加热焊盘和电容引脚、压接等。
在焊接过程中，机器会根据预设的参数进行自动控制，确保焊接的质量和稳定性。
4. 检查和清理：焊接完成后，需要对焊接部位进行检查，确保焊点的质量良好。
同时要进行清理工作，清除焊接产生的残留物和污垢，保持焊点干净整洁。
总结：无论是手工焊接还是机器焊接，贴片电容的焊接过程都需要严格控制焊接的时间、温度和压力，确保焊接的质量和稳定性。
同时要对焊接后的电路板进行检查和清理工作，保证焊接处的干净整洁。
在实际操作中，需要根据不同的产品和生产要求选择合适的焊接方法，确保焊接工作的顺利进行。
焊接贴片电容的技术要求
焊接贴片电容的技术要求
在电子制造过程中，焊接贴片电容是一项重要的工艺。
为了确保贴片电容的质量和稳定性，需要遵循以下技术要求：
1. 焊接温度：贴片电容的焊接温度应在规定范围内控制。
一般来说，焊接温度不应超过规定的最高温度，否则会对电容器的电性能产生不可逆的影响。
2. 焊接时间：焊接时间应该足够长，以确保焊点充分熔化并与基板牢固连接。
然而，过长的焊接时间也会导致电容器受热过度，从而影响电容器的性能。
因此，应该根据实际情况确定适当的焊接时间。
3. 焊接方式：贴片电容的焊接方式包括手工焊接和机器焊接。
机器焊接能够实现高效、自动化的生产过程，但手工焊接能够更好地控制焊接温度和时间，从而确保焊接质量。
4. 焊接位置：贴片电容的焊接位置应该准确、稳定，不应偏移或错位。
否则，焊接质量将受到影响，从而影响电容器的性能。
5. 焊接材料：焊接材料应符合相关的标准和规范。
一般来说，焊接材料应选用高品质的焊锡，以确保焊点的质量和稳定性。
总之，焊接贴片电容是一项技术要求严格的工艺，需要根据实际情况进行合理控制和调整，以确保焊接质量和电容器的性能。
- 1 -。
焊接贴片电解电容
焊接贴片电解电容（原创实用版）目录一、焊接贴片电解电容的方法1.自动生产线上的回流焊2.手工焊接二、贴片电阻和电容的焊接技巧1.识别贴片电阻和电容2.焊接点的平铺方式3.电容的白线区分4.电阻的规格标识正文在现代电子产品中，贴片电解电容的应用越来越广泛，它们在电路板上承担着存储电能和滤波等重要任务。
然而，如何将这些体积小巧的电容焊接到电路板上，是很多电子工程师和爱好者们关心的问题。
接下来，我们将详细介绍焊接贴片电解电容的方法和技巧。
首先，焊接贴片电解电容主要有两种方法：自动生产线上的回流焊和手工焊接。
在自动生产线上，焊接贴片电解电容通常采用回流焊。
这种焊接方法通过高温熔融焊接材料，使其与电容表面紧密结合。
回流焊具有效率高、质量稳定的优点，适合大规模生产。
然而，对于没有自动生产线的个人爱好者来说，手工焊接贴片电解电容也是一种可行的方法。
在手工焊接贴片电解电容时，我们需要使用很细的电烙铁。
焊接过程需要注意控制烙铁的温度，以免电容或电路板受到热损伤。
焊接点应尽量平铺，这样有助于提高焊接质量。
对于贴片电阻和电容的焊接技巧，我们可以从以下几点进行掌握：1.识别贴片电阻和电容：贴片电阻和电容的体积都很小，有的仅有两三根头发大。
电阻一般都是黑色的，背面有相应的数字代表其规格。
在电路板上也会有相应标识标出其位置。
2.焊接点的平铺方式：贴片电阻和电容的焊接点都是平铺的两个接触点。
这种设计有利于提高焊接质量，使电容或电阻与电路板之间的接触更加稳定。
3.电容的白线区分：在贴片电容的焊接过程中，我们应注意观察电容上的白线。
白线通常用来区分电容的正负极，焊接时需要根据电路图正确连接。
4.电阻的规格标识：贴片电阻的规格通常用数字表示，这些数字印在电阻的背面。
焊接时，应根据电路图和电阻的规格，正确连接到电路板上的相应位置。
总之，焊接贴片电解电容需要掌握一定的方法和技巧。
无论是自动生产线上的回流焊，还是手工焊接，我们都需要关注焊接质量，确保电容在电路中的稳定性和可靠性。
焊接贴片电容的方法及注意事项
你知道该如何手工焊接贴片电容吗?今天新晨阳小编在这里就为大家讲解一些技巧：
1.先在焊盘上涂助焊剂，再用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊接，芯片一般不需处理就可以焊接。
2.用镊子小心地将PQFP芯片放到PCB板上，应注意不要损坏引脚。
使其与焊盘对齐了，保证芯片放置正确方向。
把烙铁的温度调到300摄氏度左右，烙铁头尖沾少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。
在焊完对角后重新检查芯片位置是否对准。
必要可进行调整要麽拆除并重新在PCB板上对准位置才焊接。
3.开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚保持湿润。
用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。
在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。
4.焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。
在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。
最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。
5.贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。
以上就是关于手工焊接贴片贴片电容的一些技巧，希望可以帮助到大家!。
贴片元件焊接的流程及注意事项
贴片元件焊接的流程及注意事项
哎呀呀，贴片元件焊接可不能瞎搞哟！要想把这活儿干得漂亮，那得把流程和注意事项牢记心间呀！
先说流程，就跟走迷宫得有路线图一样。
首先，准备好工具材料，这可是基础中的基础哇！然后，清洁焊接部位，可别小看这一步，就好比要给房子打个干净的地基。
接下来，涂抹适量的焊锡膏，这就像给元件穿上一层保护衣。
再把贴片元件准确地放置在焊接位置，要一丝不苟，不能有半点马虎哟！之后，用烙铁加热焊接点，这时候要稳住，别手抖呀！最后，检查焊接质量，有问题及时返工，可不能让次品蒙混过关！
再讲讲注意事项，这可太关键啦！你想想，要是焊接温度过高，那不就把元件给烧坏了嘛，就像把花朵放在火上烤一样！而且，焊接时间也得把控好，太长太短都不行，这就跟做饭火候掌握不好一样糟。
还有哇，操作的时候要防静电，不然一不小心静电就把元件给搞坏了，这多可惜呀！另外，千万别让杂质混入焊接点，那会影响焊接效果的，就像在美味的汤里掉进了沙子。
哎呀呀，贴片元件焊接可不能大意，每个环节都要精心对待，这样才能做出高质量的产品，才能在电子世界里畅游无阻呀！。
焊接贴片电解电容
焊接贴片电解电容
焊接贴片电解电容是指将贴片电解电容器固定在电路板上，并通过焊接将电容器的引脚与电路板上的电路连接起来的过程。
焊接贴片电解电容的具体步骤如下：
1. 准备工作：首先需要准备好焊接贴片电解电容、焊锡丝、焊锡膏、焊锡烙铁等工具。
2. 确定焊接位置：根据电路设计，确定贴片电解电容的焊接位置。
3. 上锡：将焊锡膏涂在贴片电容的引脚上，以增加焊接的接触面积。
4. 定位：将贴片电容放置在电路板上的焊接位置上，确保引脚与焊盘对应。
5. 焊接：用烙铁将焊锡丝预热，然后将烙铁和焊锡丝放在贴片电容引脚和焊盘接触处，等待焊锡膏融化并形成焊接。
6. 去锡：用焊锡吸取器或吸锡线吸取多余的焊锡，使焊点整齐干净。
7. 检查：检查焊接贴片电解电容的焊点是否焊接良好，没有短路或虚焊等问题。
8. 清理：清理焊接过程中产生的焊锡残渣和焊锡膏。
焊接贴片电解电容需要注意以下事项：
1. 温度控制：焊接时需要控制烙铁的温度，以防止因温度过高而损坏贴片电解电容。
2. 时间控制：焊接时间不宜过长，避免过热引脚或热损伤电容。
3. 焊接位置：焊接时要确保电容的引脚正确对准焊盘，以确保焊接质量。
4. 焊锡量：焊接时要注意焊锡的量，过多或过少都可能导致焊点不良。
5. 检查焊接质量：焊接完成后，需要仔细检查焊接质量，确保无短路、虚焊等问题。
总之，焊接贴片电解电容需要注意焊接温度、时间、质量等因素，以确保焊接质量和电容的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
你知道该如何手工焊接贴片电容吗?今天新晨阳小编在这里就为大家讲解一些技巧：
1.先在焊盘上涂助焊剂，再用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊接，芯片一般不需处理就可以焊接。
2.用镊子小心地将PQFP芯片放到PCB板上，应注意不要损坏引脚。
使其与焊盘对齐了，保证芯片放置正确方向。
把烙铁的温度调到300摄氏度左右，烙铁头尖沾少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。
在焊完对角后重新检查芯片位置是否对准。
必要可进行调整要麽拆除并重新在PCB板上对准位置才焊接。
3.开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚保持湿润。
用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。
在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。
4.焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。
在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。
最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。
5.贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。
以上就是关于手工焊接贴片贴片电容的一些技巧，希望可以帮助到大家!。
