家庭弱电连接示意图
弱电系统标准规范示意图

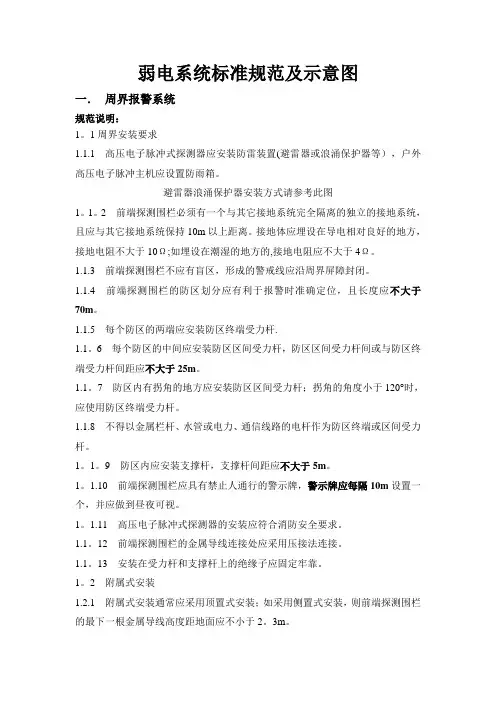

弱电系统标准规范及示意图一.周界报警系统规范说明：1.1周界安装要求1.1.1高压电子脉冲式探测器应安装防雷装置（避雷器或浪涌保护器等），户外高压电子脉冲主机应设置防雨箱。
避雷器浪涌保护器安装方式请参考此图1.1.2前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持10m以上距离。
接地体应埋设在导电相对良好的地方，接地电阻不大于10Q ;如埋设在潮湿的地方的，接地电阻应不大于4Q。
1.1.3前端探测围栏不应有盲区，形成的警戒线应沿周界屏障封闭。
1.1.4前端探测围栏的防区划分应有利于报警时准确定位，且长度应不大于70m。
1.1.5每个防区的两端应安装防区终端受力杆。
1.1.6每个防区的中间应安装防区区间受力杆，防区区间受力杆间或与防区终端受力杆间距应不大于25m。
1.1.7防区内有拐角的地方应安装防区区间受力杆；拐角的角度小于120°时，应使用防区终端受力杆。
1.1.8不得以金属栏杆、水管或电力、通信线路的电杆作为防区终端或区间受力杆。
1.1.9防区内应安装支撑杆，支撑杆间距应不大于5m。
1.1.10前端探测围栏应具有禁止人通行的警示牌，警示牌应每隔10m设置一个, 并应做到昼夜可视。
1.1.11高压电子脉冲式探测器的安装应符合消防安全要求。
1.1.12前端探测围栏的金属导线连接处应采用压接法连接。
1.1.13安装在受力杆和支撑杆上的绝缘子应固定牢靠。
1.2附属式安装1.2.1附属式安装通常应采用顶置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小于 2.3m。
1.2.2顶置式安装可以米用直立式安装，也可以米用倾斜式安装。
1.2.3 附属物的高度应在2.0m-2.8m之间。
1.2.4前端探测围栏最上一根金属导线与附属物的间距应不小于800mm。
1.2.5前端探测围栏最下一根金属导线与附属物的间距为120mm土10mm。
1.2.6前端探测围栏底部三根金属导线，相邻二根的垂直距离为120mm土10mm；前端探测围栏其它相邻二根金属导线的垂直距离为150mm土10mm。
弱电系统标准规范示意图
弱电系统标准规范及示意图一．周界报警系统规范说明：1。
1周界安装要求1.1.1 高压电子脉冲式探测器应安装防雷装置(避雷器或浪涌保护器等），户外高压电子脉冲主机应设置防雨箱。
避雷器浪涌保护器安装方式请参考此图1。
1。
2 前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持10m以上距离。
接地体应埋设在导电相对良好的地方，接地电阻不大于10Ω;如埋设在潮湿的地方的,接地电阻应不大于4Ω。
1.1.3 前端探测围栏不应有盲区，形成的警戒线应沿周界屏障封闭。
1.1.4 前端探测围栏的防区划分应有利于报警时准确定位，且长度应不大于70m。
1.1.5 每个防区的两端应安装防区终端受力杆.1.1。
6 每个防区的中间应安装防区区间受力杆，防区区间受力杆间或与防区终端受力杆间距应不大于25m。
1.1。
7 防区内有拐角的地方应安装防区区间受力杆；拐角的角度小于120°时，应使用防区终端受力杆。
1.1.8 不得以金属栏杆、水管或电力、通信线路的电杆作为防区终端或区间受力杆。
1。
1。
9 防区内应安装支撑杆，支撑杆间距应不大于5m。
1。
1.10 前端探测围栏应具有禁止人通行的警示牌，警示牌应每隔10m设置一个，并应做到昼夜可视。
1。
1.11 高压电子脉冲式探测器的安装应符合消防安全要求。
1.1。
12 前端探测围栏的金属导线连接处应采用压接法连接。
1.1。
13 安装在受力杆和支撑杆上的绝缘子应固定牢靠。
1。
2附属式安装1.2.1 附属式安装通常应采用顶置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小于2。
3m。
1。
2.2 顶置式安装可以采用直立式安装，也可以采用倾斜式安装。
1.2。
3 附属物的高度应在2。
0m-2.8m之间。
1.2。
4 前端探测围栏最上一根金属导线与附属物的间距应不小于800mm。
1.2.5 前端探测围栏最下一根金属导线与附属物的间距为120mm±10mm。
智能家居弱电布线设计图文步骤
智能家居弱电布线设计图文步骤除去强电照明线路日趋复杂之外，智能家居弱电线路也日渐的丰富和多样，对家庭的影响越来越大。
家中电话，电视，电脑，背景音乐，家庭影院，自动报警，可视对讲门铃等等系统都属于弱电系统的范畴。
家中的“线网”越织越密、越织越复杂。
家庭装修布线工程属于隐蔽工程，是装修中投资最小又是最大的部分。
所谓最小，是由于布线工程往往成为最容易被忽略和不被重视的环节；所谓最大，是由于布线工程是装修的基础工程，不管你的装修投入是多少，布线一旦出现隐患或系统考虑不周全，所有的投入就会在开墙凿地中化为乌有。
下图为智能家居布线设计方框图以及住宅综合布线系统的拓扑结构图。
布线应当满足图中所示的标准。
本文以某三室两厅两卫的房屋为例，分享综合布线系统设计的一些事项。
房屋布局如下图：其中每个房间都需要有电话接口；书房、客卧、主卧、餐厅、客厅、厨房需要宽带网线接口；需要防盗监控的有厨房、书房、餐厅、客厅、客卧、主卧；影音系统则需覆盖餐厅、客厅、厨房、书房以及门厅过道两侧；有线电视信号需要接入的有书房、客厅、餐厅和主卧。
现在铺的很多线路是为将来准备的，有可能现在用不上，但以后一定能用上，像以后网络信息家电进入家庭，IP化，如智能冰箱、智能洗衣机等，家里面需要有大量的网络接口，否则买回来的智能家电也没有用，因此，在设计的时候考虑将看似不需要网络接口的厨房和餐厅也设置上网络接口，以便将来使用。
所以，整个布线系统是由电视模块、电话模块、数据模块、防盗模块、和影音模块构成。
一、选择家庭信息接入箱1、本案例采用一款小型家用信息接入箱（家用弱电配线装置）。
用于3个常用布线系统——数据系统、电话系统、电视系统。
产品由预埋底箱、可卸式门框、门、核心模块等组成组成。
2、功能区介绍：电脑区：该小型家用信息接入箱由1个4口集线器（HUB）组成，可同时有3台电脑上网。
但因是有源设备，须要电源模块的支持。
电话区：开关1拨到左边时，有2组1进4出（4个同线电话）。
弱电布置篇

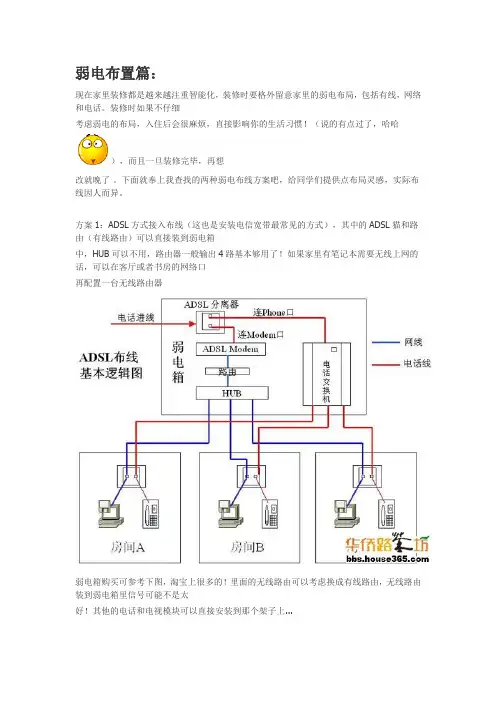

弱电布置篇：
现在家里装修都是越来越注重智能化，装修时要格外留意家里的弱电布局，包括有线，网络和电话。
装修时如果不仔细
考虑弱电的布局，入住后会很麻烦，直接影响你的生活习惯！（说的有点过了，哈哈
），而且一旦装修完毕，再想
改就晚了。
下面就奉上我查找的两种弱电布线方案吧，给同学们提供点布局灵感，实际布线因人而异。
方案1：ADSL方式接入布线（这也是安装电信宽带最常见的方式），其中的ADSL猫和路由（有线路由）可以直接装到弱电箱
中，HUB可以不用，路由器一般输出4路基本够用了！如果家里有笔记本需要无线上网的话，可以在客厅或者书房的网络口
再配置一台无线路由器
弱电箱购买可参考下图，淘宝上很多的！里面的无线路由可以考虑换成有线路由，无线路由装到弱电箱里信号可能不是太
好！其他的电话和电视模块可以直接安装到那个架子上...
我的要求比较简单，客厅一个网口（插无线路由，供笔记本到处上网），一个有线，一个电话；主卧一个网口（可能要装
ITV）；次卧台式机一个网口就OK了；考虑购买带ADSL功能的有线路由器放到弱电箱，尺寸应该能够，就不换弱电箱了！
特别注意，弱电箱里装修要留个插座，否则很杯具的
方案2：FTTB＋LAN方式接入布线示意图
这种方式适合小区光纤接入的情况，进弱电箱的只有网线，不需要ADSL猫！其余的布局和方案1大同小异。
强电与弱点布线工艺

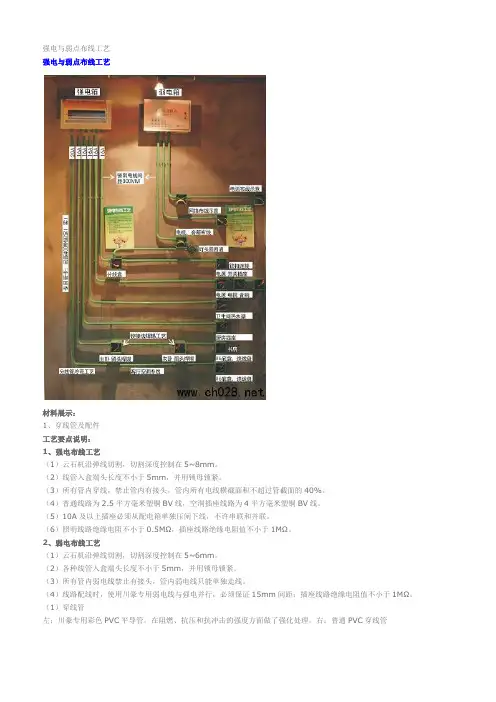

强电与弱点布线工艺强电与弱点布线工艺材料展示：1、穿线管及配件工艺要点说明：1、强电布线工艺（1）云石机沿弹线切割，切割深度控制在5~8mm。
（2）线管入盒端头长度不小于5mm，并用锁母锁紧。
（3）所有管内穿线，禁止管内有接头，管内所有电线横截面积不超过管截面的40%。
（4）普通线路为2.5平方毫米塑铜BV线，空洞插座线路为4平方毫米塑铜BV线。
（5）10A及以上插座必须从配电箱单独压闸下线，不许串联和并联。
（6）照明线路绝缘电阻不小于0.5MΩ，插座线路绝缘电阻值不小于1MΩ。
2、弱电布线工艺（1）云石机沿弹线切割，切割深度控制在5~6mm。
（2）各种线管入盒端头长度不小于5mm，并用锁母锁紧。
（3）所有管内弱电线禁止有接头，管内弱电线只能单独走线。
（4）线路配线时，使用川豪专用弱电线与强电并行，必须保证15mm间距；插座线路绝缘电阻值不小于1MΩ。
（1）穿线管左：川豪专用彩色PVC平导管。
在阻燃、抗压和抗冲击的强度方面做了强化处理。
右：普通PVC穿线管（2）配件左：川豪专用底盒。
深度高，制作光滑，避免施工损伤；并设计了底盒保护盖。
右：普通底盒2、强电线缆左：川豪专用电线。
为多股软芯线，含铜率达99%，能有效降低电阻；绝缘塑胶为中国石油聚氯乙烯料，在抗老化耐高温、阻燃方面均优于国家标准。
右：普通电线。
图片13、弱电线缆（1）电视电缆左：川豪专用H3YV-5E4x2x0.52数字通信电缆右：普通电视电缆（2）音箱线缆左：川豪专用TVB-2x0.5MM音箱线右：普通音箱线（3）电话线左：川豪专用HYV4x0.4电话通信电缆右：普通电话线循环水系统及布管工艺工艺要点说明：给水管为川豪专用EVOP管、弯头，直接采用热熔连接，给水管走管必须横平竖直，左热右冷，专用过桥弯。
材料展示：1、给水管左：川豪专用EVOP给水管。
绿色为冷水管，黄色为热水管。
为三层高压挤塑管，表层为抗紫外线阻氧层；内层为抗菌环保层；中间层为稳态层；管件铜采用国标62铜。
弱电安防--无线网络典型连接方式与实例
从零开始学布线：无线网络典型连接方式与实例1无线连接解决方案概述户外无线连接主要有三种形式：1）点对点连接。
2）多点之间的连接。
□异频多点连接。
□同频多点连接。
3）中继连接。
□跨越障碍物的连接。
□长距离连接。
将结合至对以上三种形式进行简要说明。
1.点对点连接在A、B两个有线局域网间，通过两台户外无线路由器及定向天线将它们连接在一起，实现两个有线局域网之间资源的共享。
点对点连接2.多点之间的连接（1）异频多点连接A、B、C网分别为三个有线局域网，A网为中心点，外围有B网和C网，利用户外无线路由器及定向天线，让A网分别与B网和C网建立连接，实现各有线网之间资源的共享。
多点之间异频多点连接（2）同频多点连接A有线网为中心点，外围有B网、C网和D网。
A网分别以不同的频道以户外无线路由器与B、C、D三网建立连接。
其中A网采用全向天线，B、C、D网采用定向天线。
多点之间同频多点连接3.中继连接（1）跨越障碍物的连接跨越障碍物的连接RG-ROR，RG-COR如所示。
a）RG-RORb）RG-COR跨越障碍物的中继连接在RG-COR连接中，当需要连接的两个有线局域网之间有障碍物遮挡而不可视时，可以考虑增加第三点连接方案予以解决。
在水平或垂直方向寻找一个能同时看到A网和B网的位置设置一个中继点，使A网和B网能通过中继点建立连接。
设置中继点的目的只是为了绕过障碍物。
（2）长距离连接长距离中继连接示意图如所示。
长距离的中继连接当需要连接的两个有线网A网和B网距离较远，超过点对点连接所能达到的最大通信距离（50km）时，在A网和B 网之间设置一个中继点，使A网和B网能通过中继点建立连接。
设置中继点的目的只是为了延长两个有线网的通信距离。
2户外无线连接的综述户外无线连接每个点所应采用的设备如下：1）户外无线路由器：中心无线路由器RG-COR、远端无线路由器RG-ROR。
2）定向或全向天线：增益量根据实际距离而定。
3）馈线：馈线长度根据实际情况定，建议不长于8m。
家装电路布线施工图文并茂详细解说
一.家庭装修中,要涉及强电（照明.电器用电）和弱电（电视.电话.音响.网络等）电路线埋暗线,线材很重要；二.电线规格地选用：家庭装修中,按国家地规定,照明.开关.插座要用2.5平方地电线,空调要用4平方地电线,热水器要用6平方地电线.三.目前电地安装方法很多,有地是A元/平方,有地是B元/平方,做法不同,做工费用也不同.1.功能性地做法：主是不用分很多组,只要能达到用电地目地就可以了,一个三房两厅地房子也就是分4组线.2.分组做法：分组就是第个空间地都要单独分组,每个空间地空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独地空开控制.如果用普通地PVC管穿线,就是A元/平方地人工费.用冷弯管穿线地人工费就是B元/平方,因为每个弯管都需要用弯管器作弯头,很费工时地,所以贵一点.强弱电分槽布线地,要加3元,就是C元/平方,说白了就是加多开槽地钱.3.国标地做法就要D元了,完全不开横槽,只开竖槽.四.水电施工地基本原则：水电地施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶地线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋.1.定位：首先要根据你对电地用途进行电路定位,比如,哪里要开关.哪里要插座.哪里要灯等电工会根据你地要求进行定位.2.开槽：定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范地做法,不允许开横槽,因为会影响墙地承受力.3.布线：布线一般采用线管暗埋地方式.线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线地最好选择,因为它地转角是有弧度地,线可以随时更换,而不用开墙.4.弯管：冷弯管要用弯管工具,弧度应该是线管直径地10倍,这样穿线或拆线,才能顺利.5.布线要遵循地原则布线原则（1）如下图：强弱电地间距要在30-50公分,因为强电会干扰你地电视和电话；布线原则（2）如下图：强弱电更不能同穿一根管内；布线原则（3）如下图：管内导线总截面面积要小于保护管截面面积地40%,比如20管内最多穿4根2.5平方地线布线原则（4）如下图：长距离地线管尽量用整管；布线原则（5）如下图：线管如果需要连接,要用接头,接头和管要用胶粘好；布线原则（6）如下图：如果有线管在地面上,应立即保护起来,防止踩裂,影响以后地检修,办公室地装修一般都用镀锌管,这也是国标；布线原则（7）如下图：当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去；布线原则（8）如下图：一般情况下,电线线路要和暖气.煤气管道相距40公分以上；布线原则（9）如下图：一般情况下,空调插座安装离熟地2米以上；布线原则（10）如下图：没有特别要求地前提下,插座安装应该离地30公分高度；布线原则（11）如下图：开关.插座面对面板,应该左侧零线,右侧火线；布线原则（12）如下图：家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压,必须要结实牢固；布线原则（14）如下图：接好地线,要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中,如果确定了火线.零线.地线地颜色,任何时候,颜色都不能用混了；布线原则（16）如下图：家里不同区域地照明.插座.空调.热水器等电路都要分开分组布线；一旦哪部队需要断电检修时,不影响其他电器地正常使用；布线原则（17）：很关键地在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏.总结下施工要点1.应根据用电设备位置,确定管线走向.标高及开关.插座地位置.图一.一般规①电源插座间距不大于3m,距门道不超过1.5m,距地面30cm以上.②所有插座距地高度30cm以上.③开关安装距地1.2~1.4m,距门框0.15~0.2m. 居室书房,厨房,餐厅改造后地格局立体截2.电源线配线时,所用导线截面积应满足用电设备地最大输出功率.3.浴室.厨房地灯具选用防水灯具；4.穿线管在暗盒中保留5毫米箱户表后地室内强弱电电路布线及电器.灯具5.应有接地线6.暗线敷设必须配管.7.同一回路电线应穿入同一根管内. 居室书房,厨房,餐厅改造后地格局立体截8.电源线与通讯线不得穿入同一根管内.9.电源线及插座与电视线.网络线.音视频线及插座地水平间距不应小于500mm.10.电线与暖气.热水.煤气管之间地平行距离不应小于300mm,交叉距离不应小于100mm.箱户表后地室内强弱电电路布线及电器.灯具11.穿入配管导线地接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密.12.安装电源插座时,面向插座地左侧应接零线（N）,右侧应接相线（L）,中间上方应接保护地线（PE）.13.当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上.严禁安装在木楔.木砖上.定 1.本章适用于住宅单相人户配电14.连接开关.螺口灯具导线时,相线应先接开关,开关引出地相线应接在灯中心地端子上,零线应接在螺纹地端子上.15.导线间和导线对地间电阻必须大于0.5MΩ.16.同一室内地电源.电话.电视.网络.音视频等插座面板应在同一水平标高上（除用户特殊要求外）,高差应小于5mm.图一.一般规17.厨房.卫生间应安装防溅插座,开关宜安装在门外开启侧地墙体上。
家庭强弱电连接示意图和安装方法
家庭强弱电连接示意图施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。
7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为40%~50%8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。
10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的 6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于 100mm 。
15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线；② 背景音乐线：标准 2 × 0.3 平方毫米线③ 环绕音响线：标准 100-300 芯无氧铜④ 视频线：标准 AV 影音共享线⑤ 网络线：超五类 UTP 双绞线⑥ 有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
强电与弱点布线工艺及要求
强电与弱点布线工艺强电与弱点布线工艺材料展示：1、穿线管及配件工艺要点说明：1、强电布线工艺（1）云石机沿弹线切割，切割深度控制在5~8mm。
（2）线管入盒端头长度不小于5mm，并用锁母锁紧。
（3）所有管内穿线，禁止管内有接头，管内所有电线横截面积不超过管截面的40%。
（4）普通线路为2.5平方毫米塑铜BV线，空洞插座线路为4平方毫米塑铜BV线。
（5）10A及以上插座必须从配电箱单独压闸下线，不许串联和并联。
（6）照明线路绝缘电阻不小于0.5MΩ，插座线路绝缘电阻值不小于1MΩ。
2、弱电布线工艺（1）云石机沿弹线切割，切割深度控制在5~6mm。
（2）各种线管入盒端头长度不小于5mm，并用锁母锁紧。
（3）所有管内弱电线禁止有接头，管内弱电线只能单独走线。
（4）线路配线时，使用川豪专用弱电线与强电并行，必须保证15mm 间距；插座线路绝缘电阻值不小于1MΩ。
（1）穿线管左：川豪专用彩色PVC平导管。
在阻燃、抗压和抗冲击的强度方面做了强化处理。
右：普通PVC穿线管（2）配件左：川豪专用底盒。
深度高，制作光滑，避免施工损伤；并设计了底盒保护盖。
右：普通底盒2、强电线缆左：川豪专用电线。
为多股软芯线，含铜率达99%，能有效降低电阻；绝缘塑胶为中国石油聚氯乙烯料，在抗老化耐高温、阻燃方面均优于国家标准。
右：普通电线。
图片13、弱电线缆（1）电视电缆左：川豪专用H3YV-5E4x2x0.52数字通信电缆右：普通电视电缆（2）音箱线缆左：川豪专用TVB-2x0.5MM音箱线右：普通音箱线（3）电话线左：川豪专用HYV4x0.4电话通信电缆右：普通电话线循环水系统及布管工艺工艺要点说明：给水管为川豪专用EVOP管、弯头，直接采用热熔连接，给水管走管必须横平竖直，左热右冷，专用过桥弯。
材料展示：1、给水管左：川豪专用EVOP给水管。
绿色为冷水管，黄色为热水管。
为三层高压挤塑管，表层为抗紫外线阻氧层；内层为抗菌环保层；中间层为稳态层；管件铜采用国标62铜。
弱电标准图例.dwg
弱电元件安装示意图
1.人机界面（卧室、会客室、大会议室）墙面开孔嵌入式安装，无需底盒
2.对讲终端（卧室、会客室、大会议室）
墙面开孔嵌入式安装，无需底盒，可预留焊接支架。
3.卧室（卫生间）红外人体感应器
天花板开孔嵌入式安装，无需底盒
天花板开孔：大于78mm,小于85mm
4.卧室、会客室、吸顶吸顶AP
天花板开孔嵌入式安装，无需底盒
天花板开孔：大于135mm,小于155mm（可提供开孔贴纸）5.摄像头
天花板开孔嵌入式安装，无需底盒，偏心开孔φ30
6.急停按钮
同附近开关插座面板一样，86底盒安装。
7.排气按钮
排气扇按钮，强电系统按钮，弱电只是接线取信号，对安装
无特殊要求。
8.多参数仪表消防喇叭消防烟雾传感器中建三局提供，需向甲方咨询安装事宜。
完美家庭弱电布线工程-家庭弱电连接示意图
完美家庭弱电布线工程-家庭弱电连接示意图作者：永远战士已被分享560次评论(0)复制链接分享转载举报弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。
7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。
8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
10 、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交* 距离不应小于100mm 。
15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 × 0.3 平方毫米线③环绕音响线：标准100-300 芯无氧铜④视频线：标准AV 影音共享线⑤网络线：超五类UTP 双绞线⑥有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
常见的16种弱电系统结构图
常见的16种弱电系统结构图综合布线系统构造该系统是智能大厦的基础设施，是构成智能大厦高速公路和神经网络的基础。
能否在现在或将来始终具备最先进的通讯和现代化楼宇管理水平，将取决于是否具有一套完整高质、符合国际标准的布线系统。
楼宇自控系统示意图电视监控系统原理图该系统对犯罪分子有种威慑作用，使其望而生畏不敢轻易作案，对预防犯罪相当有效。
防盗报警系统原理图该系统是在一些无人值守的部位进行周边界或定向方位保护，具有隐蔽性好、报警及时、布防撤防灵活等特点，是建立多层次防范体系、进行全方位防护的主要手段之一。
电子巡更系统原理图电子巡更系统对巡更人员的巡更路线、时间等的设置及巡更数据的分析，可以实现对巡更人员的工作监督，以确保人防与技防的结合。
可视对讲系统停车场管理系统停车场管理系统的高效优质服务已成为在拥挤的市区空间里实施交通静态管理的主要环节，因此，采用停车库管理系统不但可以适应现代化办公需求，而且较之人工管理更为安全、简便、快捷、误差率小，并且可避免现场管理者人为的不合理收费。
卫星接收及电视系统它除了满足接收广播电视外，还可传输其他信号，例如用录像机和调制器自行播送文娱节目、教育节目以及VOD点播等业务。
计算机网络系统该系统主要是为工作、生活、娱乐的人们提供一个对内可共享资源，对外架起一座高速通讯的桥梁，建立与外界的网络互联环境，同时追求实现最佳的物业管理模式。
通过网络的建设使人们足不出户就可以进行电子购物、网上医疗诊断、点播VOD等等，使人们真正感受到全方位信息服务的智能所在。
视频会议系统该系统使人们的通信方式从单一的话音通信发展到话音、图像、视频和数据一体化的多媒体数字通信。
这样就从传统的开会方式上升到现代化的信息交流方式。
同声传译系统该系统是在使用不同国家语言的会议的场合，将发言者的语言（原语）同时由译员翻译，并传送给听众的系统。
会议发言系统该系统可供主席和代表分散自动或集中手动控制传声器的单通路声系统，所有参加讨论的人，都能在座位上方便地使用传声器，主席具有“优先权”控制功能，通过该功能，主席可控制发言次序，掌握会场气氛。
家庭电路的进户线示意图
两孔式：左零右火 三孔式：左零右火上地
插
座
（并联）
讨论
三孔插座接地有什么 好处？
地线是把用电器的金属外壳与大地相连。一旦用电器 火线的绝缘层破坏，火线就会与用电器的金属外壳接 触，金属壳就会有220伏的电压，如果没有接地，当 人碰到用电器时，电流就会通过人体流入大地，发生 触电事故。如果接地，电流会由接地线流入大地，人 即使接触，也不会触电。（安全性）
01
添加标题
太大：不能起到保护作用 太小：频繁更换，十分不方便
02
添加标题
思考：
大电流不仅 会损坏电器， 严重时会引 起火灾
某同学家里由于
???
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？
不行，因为铁丝、铜丝在电流 过大时不熔断，起不到保险的作用。 （该行为千万不能试）
我们在日常生 活中离 不开电你知道是怎样由 供电线路接来的吗？
用来给电灯，电视机， 电冰箱等各种用电器供 电的电路是家庭电路。
同学们,观察过你家里的电路 是如何分布的吗？
PART ONE
2。20。v
进
电
户
能
线
表
熔断器
闸刀开关
.. 插座
火线 零线
开 关
电灯
一、家庭电路的组成：
进户线、
电能表
闸刀开关
家庭电路电压 U=220V,
各种电器使用时 应怎样
联接?为什么?
并联. 单击此处添加正文，文字是您思想的提炼，为了演示发布的良好 效果，请言简意赅地阐述您的观点。
原因是 任何一个家用电器 的通和断,都不能影响其他家用电器②可以保 证在正常情况下每个家用电器上的电压都是220V
智能家居建筑弱电线缆安防线缆连接线缆 接线示意图
智能家居建筑弱电线缆安防线缆连接线缆接线示意图★安防监控系统布线电缆：SYV/RG/JIS/SYFV★同轴电缆/电梯专用视频线、AVVR安装线、RVVP屏蔽线★局域网络布线电缆：UTP/FTP/S-UTP超五类、六类电缆、跳线、水晶头、信息出口、配线架★电话系统布线电缆：HYV电话线、HCJYV局用电缆、HSGYV3类主干线★有线电视系统布线电缆：SYWV物理发泡CATV同轴电缆、射频用户线★广播音响系统布线电缆：RVB音响线、RVB红黑线、麦克风导线、RVVP★屏蔽电缆设备电源连接线：RVV软电线、RVVP屏蔽线、BV/BVR固定布电线★消防信号线：RVS阻燃双绞线、RVV阻燃电源线、RVVP阻燃屏蔽电缆、阻燃电话线多★媒体教学系统布线电缆：VGA电脑视频线、RGB投影线、可视对讲线等多种功能组合电缆同轴电缆（如闭路线）有线电视线因两根导体（内导体和外导体）对地是不对称的，内导体位于另一圆柱外导体的轴心中，故称之为“同轴电缆”。
同轴电缆的特点是电磁场基本封闭于外导体之中，能使用于较高频率的场合。
CATV电视线适用于CATV/MATV系统作有线电视入户线、分支线及主干线，也可与光纤共同布线，组成HFC（同轴光纤混合网）。
使用频率达1000MHz（1GHz）。
有线电视线系列产品通过国家广播电视电影总局广播电视设备器材入网认定。
多媒体综合电缆缆芯元件多元化，结构合理紧凑，满足于教学系统和智能家居的多咱配置之间的连接。
如用于多媒体教学网系统，多种终端设备如电脑、电视、音响、麦克风、监控器等放置于一个相对集中的区域，在控制中心和设备之间布设相应的多媒体通信电缆，一次布线，达到不同种类多次布设的效果，但省却了往返多次布线带来的烦恼。
缆芯元件符合各自的标准要求，能为应用系统提供更多的灵活性及实用性。
有电脑视频线VGA3+4/3+6，数码投影线RGB，门禁可视对讲系统电缆，交换局用8芯同轴电缆，有线电视数据通信综合电缆等系列产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线；② 背景音乐线：标准 2 × 0.3 平方毫米线③ 环绕音响线：标准 100-300 芯无氧铜④ 视频线：标准 AV 影音共享线⑤ 网络线：超五类 UTP 双绞线⑥ 有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。
4 、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
三、施工要点：1 、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。
① 电源插座间距不大于 3m ，距门道不超过 1.5m ，距地面 30cm 。
（国际标准）② 所有插座距地高度 30cm 。
③ 开关安装距地 1.2~ 1.4m ，距门框 0.15~ 0.2m 。
2 、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
3 、暗盒接线头留长 30 厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。
4 、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。
穿线管在暗盒中保留 5 毫米。
5 、暗线敷设必须配管。
6 、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。
7 、电源线与通讯线不得穿入同一根管内。
8 、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于 500mm 。
9 、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
10 、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。
11 、厨房、卫生间应安装防溅插座，开关宜安装在门外开启侧的墙体上。
12 、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。
家庭弱电[/url]连接示意图施工细则：一、确定点位1 、点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2 、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起，暗盒之间的距离至少为 10mm 。
二、开槽1 、确定开槽路线：根据以下原则：① 路线最短原则；② 不破坏原有强电原则；③ 不破坏防水原则。
2 、确定开槽宽度：根据信号线的多少确定 PVC 管的多少，进而确定槽的宽度。
3 、确定开槽深度：若选用 16mm 的 PVC 管，则开槽深度为 20mm ；若选用 20mm 的 PVC 管，则开槽深度为 25mm 。
4 、线槽外观要求：横平竖直，大小均匀。
5 、线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。
三、布线1 、确定线缆通畅：① 网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；② 有线电视线、音视频线、音响线的测试：分别用万用表测试通断；③ 其他线缆：用相应专业仪表测试通断。
2 、确定各点位用线长度：① 测量出配线箱槽到各点位端的长度；② 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为 200mm － 300mm 。
3 、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类－房间－序号。
4 、确定管内线数：管内线的横截面积不得超过管横截面积的 80% 。
四、封槽1 、固定暗盒：除厨房、卫生间暗盒要凸出墙面 20mm 外，其他暗盒与墙面要求齐平。
几个暗盒在一起时要求在同一水平线上。
2 、固定 PVC 管：① 地面 PVC 管要求每间隔一米必须固定；② 槽 PVC 管要求每间隔两米必须固定；③ 墙槽 PVC 管要求每间隔一米必须固定。
3 、封槽：封槽后的墙面、地面不得高于所在平面。
4 、清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。
附：为避免各种线路的弯曲回路，保证所有线路均为“ 活线” ，布线施工工艺为地面直接布管方式（无特殊情况不得走踢脚线或者天花板内，否则线路无法做成“ 活线” ）。
