A T X电源维修的简单方法

1、辅助电源部分的检修

如果紫色线没有5V（往往伴随绿线没有 3.6-5.2V）的话，就要检修辅助电源。

如果保险烧了，检查四个整流二极管（一般只坏两个和两个）， 330UF/250V 电容

有没有鼓包（一般只坏一个电容，但它所接的 150K 电阻绝对开路了），查辅

助电源开关管（绝大多数为XN60 系列场效应管，多彩、鑫谷、达硕多选用K3067 等，也有一些选用普通三极管的（如世纪之星多选用 TOP221Y 等）和两个 E13007 开关管或 C4242 有没有坏，这样检查过后就不会再烧保险了。如果辅助电源还

没有输出，就要检查300V 到辅助电源变压器初级的限流电阻（一般为1.5-4.7 欧）、辅助电源开关管 B 极所接电阻，还有输出电源变压器输出的两个整流管。检查到这

一步电源紫色线肯定有 5V，同时绿线应该有 3.6-5.2V 了。如果绿色线仍然没有

3.6v-5.2V 的电压，这时就需要检修 TL494 了(这里 TL494 是一个总称，它包括

TL494、LM339 及周边电路 )。

2、TL494(可与 KA7500 互换 )及后级输出的检修

接入市电后，紫色线有5V，绿色线没电压时，应检修TL494 。TL494 正常值是：12 脚应为 12V， 2 脚应为 2.5V ，13\14\15 脚为 5V，1 脚为 0V， 4 脚为 5V ，8\11脚为2.2V ，否则 TL494 坏了应更换或者 LM339 及外围有问题，实际应用中 LM339

及外围低压阻容极少损坏。如果上述电压都有了，说明TL494 及其外围没有问题，这时应检查末级的三个肖特基高速整流管有没有坏和末级输出电压的电容，

如果还不行，查 TL494 的 8\11 脚所接的两个推动管C945 或 C1815 肯定有一个

坏了。

测电源有没有问题时，一定要记住测紫 5V 和灰线待机0V 、启动后恒 5V ，至

于绿线有的为 5V 多，有的 3.6V，反正在 3.6V-5.2V之间的都是正常的。

ATX 电源维修笔记

一、简介

电脑硬件更新换代快，而主机电源更新较慢，十几年的发展，就是由AT 结构变

化为 ATX 电源。它一旦损坏，由于各种原因的影响，用户一般用新的更换，其

实，只要我们熟练掌握它的电路结构，工作原理及维修技巧，修复ATX 电源很

有必要。

1.整流输出的 +300V 分别通过两个脉冲变压器加到主电源、辅助电源的功率管集

电极，辅助电源开始工作，输出（ 1）+12V 供电 TL494:( 2)+5VSB 、PS-ON 到20 脚排插。

2.TL49412 脚得到 +12V ，开始工作，它的 13\14\15 输出 +5V，但它被④脚死区控制。当 PS-ON 端为低电平时，④脚电压跳变，解除控制，从⑧、 11 输出推挽波形，推动小功率对管工作，通过变压器耦合，使主电源功率对管工作，由主脉冲变压器

另一端后续电路输出各型电压。

3.TL494 输出的 +5V ，供电 LM339 ③脚，它由四个比较器构成，一般两个用来

完成启动控制，一个用来形成 power-good 信号，一个用来空载检测。

4.ATX 电源输出 14 脚（绿色线）为 PS-ON 信号，主板就是通过这个信号来控制

电源的开启和关闭的。当主板电源的“电源检测部件”使 PS-ON 信号为高电平时，

电源关闭，当主板使 PS-ON 信号为低电平时，电源工作，向主板供电。当 ATX 电

源不和主板相连时，电源内部提供 PS-ON 信号高电平，ATX 电源不工作，

处于待机状态。当计算机通电后无法开启时，可将所有供电插头拔下，将 14 脚和地

线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。电源维修要谨慎 ,确定维修好后才能上板。

5.大部分 ATX 电源使用 TL494、 LM339

二、维修关键点

1.TL494 注意： 12 脚 Vcc 端有的为 20V，甚至高达 40V。TL494 的 4 脚电压是保

护电路的关键测试点。

2.LM339 ②脚通过二极管（ IN4148）等控制 TL494④脚：⑥脚通过电阻等联接 20 针排插 PS-ON 端：还可以分别测各比较器的输入（ +， -）和输出端电压值，判断

其逻辑功能是否正常。

3.检测：

（1）先测在线电阻

用万用表测量 AC 电源线两端的正反向电阻及电容器充电情况，正常时其阻值应能

达到 100 千欧以上，若小于 200kΩ，说明后端有局部短路现象。再测两个大功率

开关管 e、c 极间的阻值因大于 100kΩ，否则说明开关管损坏。其次测量电容器两

端应能够充放电。

+5V 电源的对地电阻，若大于0.8Ω，则说明电路板无短路现象。

( 2)加电检测

在通过上述检查后，就可通电测试。应重点检查一下电源的输入端，开关三极管，电源保护电路以及电源的输出电压电流等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量 TL494 的 4 脚电压，正常值应为 0.4V 以下，若测得电压值为 +4V 以上，则说明电源的处于保护状态下，应重点检查产生保护的原因。

4.易损部件

（1）保险、电解电容、开关管、整流桥堆；

（2）与开关管联接的启动电阻、限流电阻；

（3）开关管附近的快恢复二极管、IN4148 和稳压管、小功率三极管；

（4）TL494、 LM339 。

5.常见配件型号：

（1）主电源的功率对管为E13007、C4242、C4161；

（2）辅助电源管为 C5027、C3866，有的为 N 型场效应管；

（3）集成块有两片，一片为 TL494 ，有的型号尽管不含 494 字样，但功能相同，另一片为 LM339 ，有的用 LM393 （8 脚），但周围一定有多个小功率三极管。

6.其它：

（1）正常的ATX 电源，短路PS-ON，风扇转动正常，各路输出正常，若风

扇一转即停，再重复，又如此，这是有空载保护，把硬盘接在输出端，应出现正

常现象，否则，为故障。

（2）输出正常，排除主机板故障，但主机不工作，最大可能为 power-good 信号

不正常。

（3）电源功率与主机要配匹，主机经常重新启动，排除电力供应的故障，应

考虑换电源。

（4）检修完毕，一定要测各路输出的电压值是否正常。

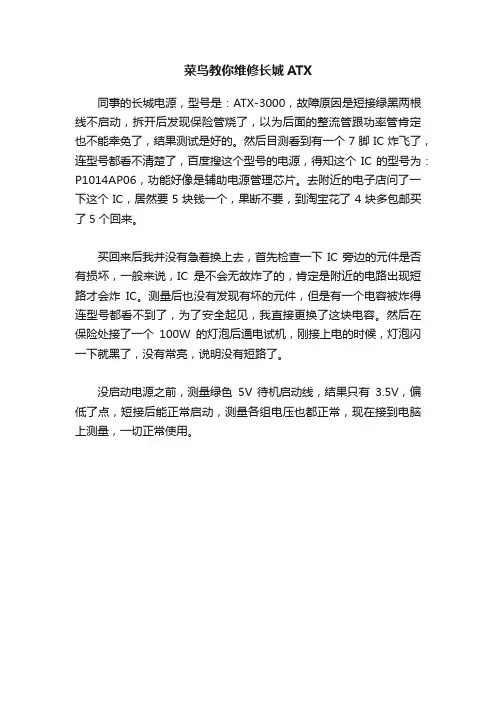

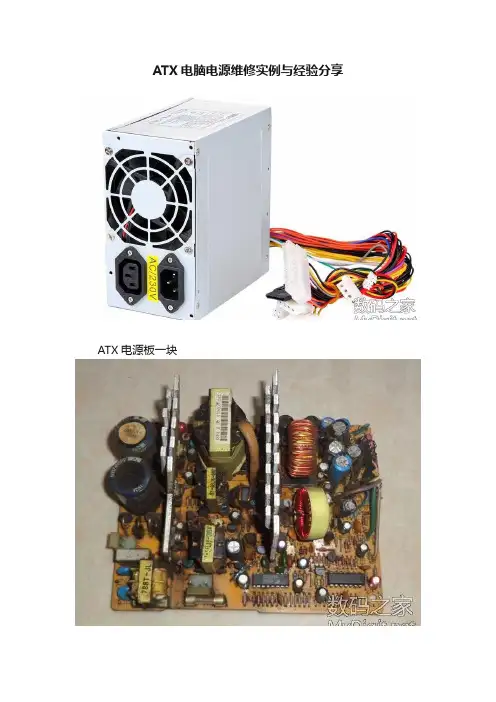

三、检修实例
