圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

为了减少蜗轮滚刀数目，在规定标准模数的同时，对蜗杆分度圆直径亦实行了标准化，且与m 有一定的匹配。

蜗杆分度圆直径d1与轴向模数mx之比为一标准值，称蜗杆的直径系数。

即q=蜗杆分度圆直径模数=d1m d1=mq有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A （3）蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。

为导程角、导程和分度圆直径的关系。

tan r=导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长 =z1px d1π =z1πm πm q =z1q相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。

（4）中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2间的关系式如下：a=d1+d22 =m q(q+z2)蜗轮各部尺寸如表C2、蜗轮蜗杆的画法(1) 蜗杆的规定画法参照图1图2 （2）蜗轮的规定画法参照图1图2 （3）蜗轮蜗杆啮合画法参照图1图2.蜗轮蜗杆设计（2）设计原则：根据给定的中心距及传动比（或按照结构及设计的要求自定中心距和传动比）然后从蜗杆传动中心距标准值系列表中选取中心距的标准系列值，然后从经验公式先估算相关参数值，估算后在参考标准值系列表，确定标准值。

蜗轮蜗杆常见普通的规格及尺寸

常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。

求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。

加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。

为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

蜗轮蜗杆设计计算

蜗杆传动的效率计算
总结词
根据蜗轮蜗杆的设计参数和工况，计算出蜗杆传动的效率。
详细描述
蜗杆传动的效率计算是评估蜗杆传动性能的重要指标之一。通过分析蜗轮蜗杆的设计参数和工况，如蜗杆的导程角、模数、转速和载荷等参数，可以计算出蜗杆传动的效率。
蜗轮齿面接触疲劳强度的计算
总结词
根据蜗轮齿面上的载荷分布和材料属性，计算出蜗轮齿面的接触疲劳强度。
刚度分析
进行蜗轮蜗杆的刚度分析，以减小传动过程中的变形和振动。
可靠性设计
为确保自动化设备的可靠性，对蜗轮蜗杆进行可靠性设计和寿命预测。
THANKS
感谢观看
材料应具备较好的抗疲劳性能，以承受交变载荷的作用；
04
材料应具有良好的工艺性能，易于加工制造。
04
蜗轮蜗杆设计计算方法
蜗轮齿面载荷分布计算
总结词
根据蜗杆传动的实际工况，通过分析蜗轮齿面上的受力情况，计算出蜗轮齿面上的载荷分布。
详细描述
在进行蜗轮齿面载荷分布计算时，需要考虑蜗杆传动的实际工况，如传动比、转速、载荷大小和方向等因素。通过分析蜗轮齿面上的受力情况，可以确定蜗轮齿面上的载荷分布，为后续的设计计算提供基础。
蜗轮蜗杆设计计算
• 蜗轮蜗杆简介 • 蜗轮蜗杆设计参数 • 蜗轮蜗杆材料选择 • 蜗轮蜗杆设计计算方法 • 蜗轮蜗杆设计实例分析
01
蜗轮蜗杆简介
蜗轮蜗杆的定义
01
蜗轮蜗杆是一种常用的传动装置，由两个交错轴线、相互咬合的齿轮组成，其中一个是蜗杆，另一个是蜗轮。
02
蜗轮蜗杆具有传动比大、传动效率高、传动平稳、噪音低等优点，因此在各种机械传动系统中得到广泛应用。
VS

蜗轮蜗杆设计计算书

112.859 = 12.5399蜗轮蜗杆设计计算书基本参数：中心距：a=270mm蜗杆轴面模数（蜗轮端面模数）：m=9蜗杆头数：Z i =1蜗轮齿数：Z 2=47蜗杆分度圆直径：d i =© 112.859mm蜗轮分度圆直径：d2= © 427mm蜗杆顶圆修形后直径：© 130mm圆柱蜗杆传动几何计算：蜗杆轴面模数（蜗轮端面模数）：9传动比：i =匹=生二47 =47匕 Z i 1蜗杆直径系数（蜗杆特性系数）：d 1 q - m x变位系数:x= — -0.5(q +Z 2 )=空0 -0.5(12.5399 +47 )= 0.23005 m x 9 蜗杆分度圆柱上螺旋线升角：Z 1二 arctg —1 二 arctg- 4 33'34"q 12.5399 蜗杆节圆柱上螺旋线升角:（7 \ f 1 yy = arctg ——1— =arctg ------------------------------ \= 42355"2 + 2x , >12.5399 + 2 x 0.23005 丿蜗杆轴面齿形角（阿基米德螺线蜗杆）：：一20蜗杆（蜗轮）法面齿形角：:n = arctg tg ： cos = arctg tg 20 cos4 33'34" =19 56'30"径向间隙：c=0.2mx=0.2 9=1.8蜗杆、蜗轮齿顶咼:h a1=mp9h a2=(1+x)m x=(1+0.23005) X 9=11.07045 蜗杆、蜗轮齿根高:h f1 =1.2m x=1.2 X 9=10.8h f2 =(1.2-x)m x=(1.2-0.23005) X 9=8.72955 蜗杆、蜗轮分度圆直径：d i=112.859mmd2=423mm蜗杆、蜗轮节圆直径：d w1=(q+2x)m x=(12.5399+2 X 0.23005 ) X 9=117d w2=cb=423蜗杆、蜗轮顶圆直径：d a1= (q+2) m=(12.5399+2) X 9=130.8591d a2=(Z2+2+2x)m<=(47+2+2X 0.23005) X 9=445.1409蜗杆、蜗轮齿根圆直径：d f1 =(q-2.4)m x=(12.5399-2.4) X 9=91.2591d f2 =(Z2+2x-2.4)m x=(47+2 X 0.23005-2.4) X 9=405.5409 蜗杆轴向齿距：p x= n m= n 9=28.2743蜗杆沿分度圆柱上的轴向齿厚：当采用加厚蜗轮时：s1=0.5 n m x-0.2m x tg a =14.1372-0.2 X 9 X tg20= 13.4820蜗杆沿分度圆上的法向齿厚：s n1 〜S1COS Y =14.1372cos 4 3334" =14.0924蜗杆分度圆法向弦齿高：h；二m x = 9蜗杆螺纹部分长度：L=蜗轮最大外圆直径：ckmax W d a2+2m x=445.1409+2 X 9=463.1409 蜗轮轮缘宽度：b=0.75d a1=0.75 X 130.859仁98.1443蜗轮齿项圆弧半径：r a2=0.5d f1+0.2m=0.5 X 91.2591+0.2 X 9=47.42955 蜗轮齿根圆弧半径：r f2=0.5d a1+0.2m=0.5 X 130.8591+0.2 X 9=67.22955理论蜗杆外径：130.8591实际蜗杆外径：130理论蜗杆沿分度圆柱上的轴向齿厚：S1=14.1372如果按实际蜗杆外径再往下走9mm后的轴向齿厚：s 1' = (130.8591-130) X tg20 °+S1=14.4499基本参数:d1 q - m x 134.65= 12.2409 11中心距：a=360mm 蜗杆轴面模数（蜗轮端面模数）：m=11蜗杆头数：乙=1蜗轮齿数：Z2=53蜗杆分度圆直径：d i=© 134.65mm蜗轮分度圆直径：d2= © 584.955mm蜗杆顶圆修形后直径：©155.1mm圆柱蜗杆传动几何计算：蜗杆轴面模数（蜗轮端面模数）：11传动比：，比=生二53 =53n2 Z1 1蜗杆直径系数（蜗杆特性系数）：变位系数:x =旦—0.5(q +Z2卜360—0.5(12.2409 +53)=0.1068 m x 11 蜗杆分度圆柱上螺旋线升角:Z 1=arctg 1 = arctg 4 40'13"q 12.2409蜗杆节圆柱上螺旋线升角：_ ■' Z 、（ 1 、和=arctg —1— = arctg ------------------------------- [ = 4 "35'26'iq +2x 丿112.2409+ 2 汉0.1068 丿蜗杆轴面齿形角（阿基米德螺线蜗杆）：：一20蜗杆（蜗轮）法面齿形角：:-n二arctg tg ： cos 二arctg tg 20 cos4 4013" = 19 56'20" 径向间隙：c =0.2m x =0.2 1仁 2.2蜗杆、蜗轮齿顶高：h ai=n x Fl1h a2=(1+x)m x=(1+0.1068) x 11=12.1748蜗杆、蜗轮齿根高：h f1 =1.22=1.2 x 11 = 13.2h f2=(1.2-x)m x=(1.2-0.1068) x 11=12.0252蜗杆、蜗轮分度圆直径：d1=134.65mmd2=584.955mm蜗杆、蜗轮节圆直径：d w1=(q+2x)m x=(12.2409+2 x 0.1068 ) x 11=137d w2=d2=584.955蜗杆、蜗轮顶圆直径：d a1= (q+2) m=(12.2409+2) x 11 = 156.6499d a2=(Z2+2+2x)m<=(53+2+2x 0.1068) x 11=607.3496蜗杆、蜗轮齿根圆直径：d f1 =(q-2.4)m x=(12.2409-2.4) x 11 = 108.2499d f2 =(Z2+2x-2.4)m x=(53+2 x 0.1068-2.4) x 11=558.9496 蜗杆轴向齿距：p x= n m=n 11=34.5575蜗杆沿分度圆柱上的轴向齿厚：s 1=0.5 n m x=0.5 x 34.5575=17.2788s1=0.5s1 当采用加厚蜗轮时：n m-0.2m xtg a =17.2788-0.2 x 11 x tg20 = 16.478 蜗杆沿分度圆上的法向齿厚：s ni ~ S i cos Y =17.2788cos 4 40'13' =17.2214 蜗杆分度圆法向弦齿高：h ： =mx "1蜗杆螺纹部分长度：L=蜗轮最大外圆直径：cLmax W d a2+2m=607.3496+2 x 11=629.3496 蜗轮轮缘宽度：b=0.75d a1=0.75 x 156.6499=117.4874 蜗轮齿项圆弧半径：r a2=0.5d f1+0.2m x =0.5 x 108.2499+0.2 x 11=110.4499 蜗轮齿根圆弧半径：r f2=0.5d a1+0.2m x =0.5 x 156.6499+0.2 x 11=80.5250 理论蜗杆外径：156.6499实际蜗杆外径：155.1理论蜗杆沿分度圆柱上的轴向齿厚：S 1=17.2788如果按实际蜗杆外径再往下走11m 诟的轴向齿厚： =(156.6499-155.1) x tg20 +s1 = 17.8429。

蜗轮蜗杆参数计算公式

蜗轮蜗杆参数计算公式
蜗轮蜗杆是机械传动的一种经典机构，它的参数计算是传动设计中的重要工作。

本文针对蜗轮蜗杆机构，给出其参数计算公式，供大家参考使用。

关键词：蜗轮；蜗杆；参数计算
1.引言
蜗轮蜗杆机构是一种经典的传动机构，它由蜗杆和蜗轮组成，是机械传动中最常用的机构之一。

它具有传动精度高，传动比容易调节，适应宽范围，工作可靠，使用寿命长等优点，因此得到了广泛的应用。

2.蜗轮蜗杆参数计算
(1)计算内径：
内径rn=Mz/π
其中Mz为蜗杆节距。

(2)计算外径：
外径r0=Mz/π+2H
其中H为蜗杆的系数高度。

(3)计算周长：
周长s=2π[(Mz+2H)/π]
(4)计算节距：
节距Mz=zp[π(r0-rn)]
其中zp为蜗轮的齿数。

- 1 -。

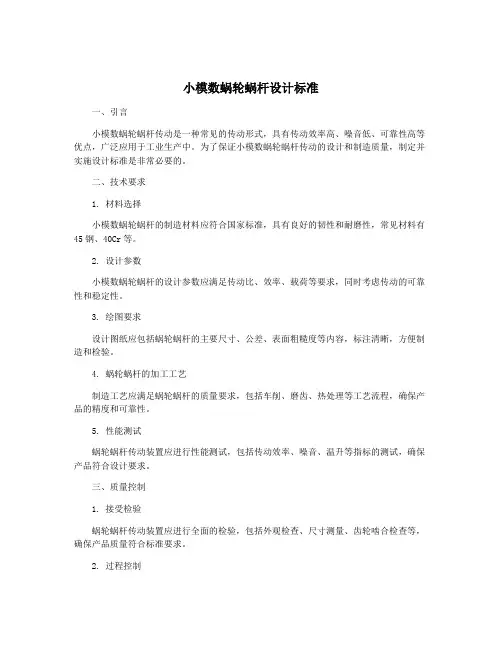

小模数蜗轮蜗杆设计标准

小模数蜗轮蜗杆设计标准一、引言小模数蜗轮蜗杆传动是一种常见的传动形式，具有传动效率高、噪音低、可靠性高等优点，广泛应用于工业生产中。

为了保证小模数蜗轮蜗杆传动的设计和制造质量，制定并实施设计标准是非常必要的。

二、技术要求1. 材料选择小模数蜗轮蜗杆的制造材料应符合国家标准，具有良好的韧性和耐磨性，常见材料有45钢、40Cr等。

2. 设计参数小模数蜗轮蜗杆的设计参数应满足传动比、效率、载荷等要求，同时考虑传动的可靠性和稳定性。

3. 绘图要求设计图纸应包括蜗轮蜗杆的主要尺寸、公差、表面粗糙度等内容，标注清晰，方便制造和检验。

4. 蜗轮蜗杆的加工工艺制造工艺应满足蜗轮蜗杆的质量要求，包括车削、磨齿、热处理等工艺流程，确保产品的精度和可靠性。

5. 性能测试蜗轮蜗杆传动装置应进行性能测试，包括传动效率、噪音、温升等指标的测试，确保产品符合设计要求。

三、质量控制1. 接受检验蜗轮蜗杆传动装置应进行全面的检验，包括外观检查、尺寸测量、齿轮啮合检查等，确保产品质量符合标准要求。

2. 过程控制在生产过程中应加强质量控制，防止缺陷产品流入市场，保证产品的可靠性和安全性。

3. 衍生产品衍生产品的设计和制造应遵循相关标准，不得出现设计缺陷和生产质量问题，确保产品安全可靠。

四、标准修订小模数蜗轮蜗杆设计标准应随着技术的发展不断修订和完善，包括材料、工艺、测试方法等方面的更新，以适应市场需求和技术发展。

五、结论小模数蜗轮蜗杆设计标准的制定和实施对于保证产品质量、提高产业竞争力具有重要意义，需要加强标准的宣传和执行，促进企业提升产品品质，推动产业健康发展。

蜗轮蜗杆常见普通的规格及尺寸

蜗轮蜗杆常见普通的规格及尺寸集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。

求传动中心距a=?0时：中心距a=（+蜗轮）/2=(特性系数q*m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的与模数的比值称为蜗杆特性系数。

加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。

为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

(完整word版)蜗轮蜗杆设计

蜗轮蜗杆设计摘要蜗杆传动从属齿轮传动，在现代工业中应用非常广泛。

蜗轮蜗杆包含两个部分：蜗杆和蜗轮，其齿形大多数由直线、平面或者平面上的曲线经过一次或两次展成运动形成。

由于蜗轮蜗杆结构性特点，它用于传递空间两相错轴间的运动和动力。

蜗杆传动机构多数情况下蜗杆为主动件,蜗轮为被动件。

蜗杆传动具有传动比大、体积小、运转平稳、噪音小等特点。

在机床制造业中，普通圆柱蜗杆传动的应用尤为普遍，并且几乎成了一般低速传动工作台和连续分度机构的唯一传动形式；冶金工业轧机压下机构都采用大型蜗杆传动；煤矿设备中的各种类型的绞车及采煤机组牵引传动;起重运输业中各种提升设备及无轨电车等都采用蜗杆传动。

其他，在精密仪器设备、军工、宇宙观测仪器中，蜗杆传动常用作分度机构、操纵机构、计算机构、测距机构等等，大型天文望远镜、雷达等也离不开蜗杆传动。

关键词：蜗轮蜗杆目录第一章蜗杆传动的类型和特点 (88)1.1 蜗杆传动的类型 (88)1。

2 蜗杆传动的特点 (89)第二章蜗轮传动的基本参数和几何尺寸计算 (90)2。

1 蜗杆传动的基本参数 (90)2。

2 蜗杆传动的几何尺寸计算 (93)第三章蜗轮传动的失效形式、设计准则、材料和结构 (95)3。

1 蜗杆传动的失效形式和设计准则 (95)3。

2 蜗杆、蜗轮的材料和结构 (96)第四章蜗轮传动的强度计算 (98)4。

1蜗杆传动的受力分析 (98)4.2 蜗轮齿面接触疲劳强度计算 (99)4。

3 蜗轮轮齿的齿根弯曲疲劳强度计算 (100)第五章蜗轮传动的效率、润滑和热平衡计算 (101)5.1蜗杆传动的效率 (101)5.2 蜗杆传动的润滑 (101)5.3 蜗杆传动的热平衡计算 (104)结论 (106)致谢 (107)参考文献 (108)第一章蜗杆传动的类型和特点蜗杆传动由蜗杆、蜗轮和机架组成,用来传递空间两交错轴的运动和动力。

如图1-1所示。

通常两轴交错角为90°,蜗杆为主动件.1.1 蜗杆传动的类型如图1—2所示，根据蜗杆的形状,蜗杆传动可分为圆柱蜗杆传动（图a)，环面蜗杆传动(图b ）,和锥面蜗杆传动(图c)。

蜗杆蜗轮基本参数计算

5.8.3 蜗杆蜗轮基本参数及几何尺寸计算
蜗杆蜗轮的设计计算是以主剖面内的参数和几何关系为基准，在主剖面内有基本参数m，α，z
还可以有无数个不同值。

由于工程中是采用与蜗杆尺寸c*=0.2。

但对于蜗杆而言，其分度圆直径d
1
的滚刀来加工蜗轮的，如果对应一种模数和压力角有无数个蜗杆直径，那么意味着一种模数和压力有无数把滚刀，这显然是不经济的。

为了限制蜗轮滚刀的数目及便于滚刀的标准化，工程上每一标准模数规定了一定数目的蜗杆分，也即规定比值
d
1
(5. q称为蜗杆直径系数(diametric quotient)，且已规定有标准值。

模数m和直径系数q的标准值见表
由上式可得
蜗杆的分度圆半径为 (5.
注：①.括号内的模数尽可能不用。

②.带括号的q值用于套在轴上的齿圈，需要提高蜗杆的刚度或蜗轮齿数较多的场合。

图5.8.3-1
如图5.8.3-1所示，蜗杆螺度圆柱面的交线为螺旋线，设有两条螺旋线。

将分度圆柱展则螺旋线展成斜直线。

图中与λ有关的参数有：H ──导程，且H=z
1
P
a1
P
a1
──轴面齿距，即 P
a1
=πm 由图得
由此看出影响λ大小的因素有z
1
、q。

①.当q一定，蜗杆的齿数z
1
增多，螺旋线导程角λ增大；
②.当z
1一定，蜗杆的直径系数q增大（也即直径d
1
增大），螺旋线导程角λ减小。

螺旋线导程角λ的大小直接影响到蜗杆蜗轮传动的自锁性，λ越小，机构越易自锁。

标准阿基米德蜗杆蜗轮机构的几何尺寸计算公式见表5.8.3-2。

蜗轮蜗杆(常见普通)的规格及尺寸

常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。

为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

蜗轮蜗杆基本参数计算

5.8.3 蜗杆蜗轮基本参数及几何尺寸计算蜗杆蜗轮的设计计算是以主剖面内的参数和几何关系为基准，在主剖面内有基本参数m，α，z2，=1，c*=0.2。

但对于蜗杆而言，其分度圆直径d1还可以有无数个不同值。

由于工程中是采用与蜗杆尺寸基本相同的滚刀来加工蜗轮的，如果对应一种模数和压力角有无数个蜗杆直径，那么意味着一种模数和压力角就得备有无数把滚刀，这显然是不经济的。

为了限制蜗轮滚刀的数目及便于滚刀的标准化，工程上每一标准模数规定了一定数目的蜗杆分度圆直径d1，也即规定比值(5.8.3-1)q称为蜗杆直径系数(diametric quotient)，且已规定有标准值。

模数m和直径系数q的标准值见表5.8.3-1。

由上式可得蜗杆的分度圆半径为 (5.8.3-2)注：①.括号内的模数尽可能不用。

②.带括号的q值用于套在轴上的齿圈，需要提高蜗杆的刚度或蜗轮齿数较多的场合。

图5.8.3-1如图5.8.3-1所示，蜗杆螺旋面与分度圆柱面的交线为螺旋线，设z1=2，则有两条螺旋线。

将分度圆柱展成平面，则螺旋线展成斜直线。

图中与λ有关的参数有：H ──导程，且H=z1P a1P a1──轴面齿距，即 P a1=πm由图得由此看出影响λ大小的因素有z1、q。

①.当q一定，蜗杆的齿数z1增多，螺旋线导程角λ增大；②.当z1一定，蜗杆的直径系数q增大（也即直径d1增大），螺旋线导程角λ减小。

螺旋线导程角λ的大小直接影响到蜗杆蜗轮传动的自锁性，λ越小，机构越易自锁。

标准阿基米德蜗杆蜗轮机构的几何尺寸计算公式见表5.8.3-2。
