给排水系统概述共54页文档
给排水工程概述给水系统
(1)泄式合流制 排水不加处理，就近泄入水体。此方式污染危害较大，目前一般不宜使用。
(2)全处理式合流制 将污水、雨水全部集中起来进行处理，处理后排放掉或者进行重复使用。此 方式污染性较小，但所需资金较多。
(3)截流式合流制 将生活污水、工业废水和雨水合流后一起排向沿河的截流干管。在截留干管 下游设置污水厂。晴天和初降雨时所有污水都排送到污水厂，经处理后排入水体。 随着降雨量的增加，当混合污水的流量超过截流干管的输水能力后，该部分混合 污水直接排入水体。 有部分混合污水未经处理直接排放，成为水体的污染源而使水体遭受污染。
第二节 排水系统
第一章 给排水工程概述
第二节 排水系统
三、排水系统体制及选择 (一)排水系统体制的形式 1．分流制排水系统 根据分流的程度不同分为以下两类： (1)完全分流制 完全分流制系统具有污水排水系统和雨水排水系统。 (2)不完全分流制
不完全分流制系统只具有污水排水系统，未建雨水排水系统， 雨水沿天然地面、街道边沟、水渠等原有渠道系统排泄。
第二节 排水系统
第一章 给排水工程概述
三、排水系统体制及 选择 排水体制：对
生活污水、工业废水 和降水径流采取的汇 集方式。 (一)排水系统体制的形式
排水体制按汇流 方式可分为：分流制 和合流制。
1．分流制排水系统 将生活污水、工
业废水和雨水分别采 取两套或两套以上各 自独立的排水系统进 行排除的方式。
7．若无污水处理厂，粪便污水与其它生活污水宜采用分流制。把粪便污水单独排 至室外化粪池中，经化粪处理后，再排人室外排水管网。这样，既可减小化粪池容积， 又能提高粪便污水的处理效果。若有污水处理厂，一般生活污水与粪便宜采用合流制。
给水排水管道系统给水排水管网系统PPT课件
1.2 给水排水系统工作原理
• 给水排水系统流量关系
各子系统的流量在同一时间内并不一定相等，且
随时变化。
第18页/共61页
• 给水排水系统的水质关系
四种水质：
原水水质
给水水质
污、废水水质
排放水质
三个过程：
给水处理（给水管网二次污染）
用户用水
污水处理
第19页/共61页
• 给水排水系统的水压关系
第32页/共61页
第33页/共61页
第34页/共61页
1.4 给水排水管网系统的类型与体制
给水管网系统的类型
分类方法：
水源种类
水源数量
系统构成方式
输水方式
第35页/共61页
水源种类： 地表水源、地下水源给水系统
第36页/共61页
水源数量： 单水源、多水源给水系统
• 单水源给水系统：规模较小
和工业企业生活用水。
居民生活用水――居民家庭生活中饮用、烹饪、洗
浴、冲洗等用水，保障居民身体健康、家庭清洁卫生和
生活舒适。
公共设施用水――机关、学校、医院、宾馆、车
站、公共浴场等公共建筑用水，用水量大，地点集中，
成为“大用户”。
工业企业生活用水――工业企业内的饮用、烹饪、
洗浴、冲洗等生活用水，根据工业企业的生产工艺、生
• 重力给水：水流通过重力自流输水到水厂处理，
然后又通过重力输水管和管网送至用户使用，最
经济的给水方式。当原水位能有富余时可以通过
阀门调节供水压力。
• 一级加压给水：从水源取水到水厂采用一级提升，
处理后直接重力输水给用户。
• 二级加压给水：取水时经过第一级加压，水厂清
给排水概述(PPT59页).pptx
械、系统、建筑等的总称。
02
给水排水系统的功能与组成
给水排水系统：是为人们的生活、生产和消防提供用水和 排除废水的设施总称。
重要性：人类文明进步和城市化聚集居住的产物 现代化城市最重要的基础设施之一 城市社会文明、经济发展和现代化建设的重要标志
也叫“压强”。
构筑物:就是不具备、不包含或不提供人类居住功能的人工建造物。如
水池、水塔。
常用概念、名词
管道附件:就是用于管道连接的配件、设备的总称 常用单位: 压力:1MPa=106Pa=106N/㎡
1标准大气压=76cmHg≈0.1MPa
长度:米（m）、毫米（mm） 管径:公称管径也叫通称管径，是英制单位(DN)
给水管 网系统
城市
给
给水
取 水 供 管网 水水处水
源设理泵
施
设 施
站
企业 给水
管网
自然降水
居民生活用水 公共设施用水 市政用水 城市消防用水
工业企业生产用水 工业企业生活用水 工业企业消防用水
城市 雨水 管网
废水 处理 系统
城市
城市 污水
污水 管网
处理 设施
受 纳
工业 废水
工业 废水
水 体
管网 处理
3）给水管网系统：包括输水管渠、配水管网、水压调节设
施（泵站、减压阀)和水量调节设施（清水池、水塔等)又称输 水与配水系统，简称输配水系统。
4）排水管网系统：包括污水与废水收集与输送管渠、水量
调节池、提升泵站及附属构筑物。
给水排水系统的功能与组成
5）废水处理系统：包括各种采用物理、化学、生物等方法
给排水系统讲义
给排水系统及维修服务一、给排水系统组成1、给水系统（1）、室外给水系统组成室外给水系统是由市政引入管、水表井、小区环网、阀门井、大水池、引入管等组成。
见小区平面图市政引入管：即从市政主干管上开口接管引入小区的管道。
水表井：用于安装计量整个小区用水量水表的阀门井。
小区环网：市政水进入小区后，在小区形成供水环网，然后分配供水量。
阀门井：市政水在进入大厦、大水池时安装有阀门，并砌有阀门井。
大水池：每个高层小区都配有大水池，用于储备高层生活用水和消防用水，大水池进水由小区环网引入，然后由水泵加压后供高层用水。
大水池储存2小时消防用水量，如有喷淋为1小时消防水量，其余为生活用水量。
有效容积=消防水容积+生活水容积，生活水池必须有保证消防水容积不做他用的措施。
a.水池内水泵吸水管上皮钻孔；b.安装液位控制计；引入管：由小区环网引入到大厦的低层，供大厦低层市政用水。
(2)、室内给水系统组成室内给水系统包括水泵、给水主管、水箱、分配支管、进户管、分户表等。
a.水泵：将大水池的生活水加压后送至屋顶水箱。
b.给水主管：经水泵加压后的水经主管送到水箱，上有闸阀、止回阀、液压阀等。
c.水箱：水箱一般在顶层，储存10分钟的消防水量，其余为生活水量，一般为40立方米，其中消防水量为18立方米。
d.分配支管：水箱水经分配支管送到每户，上有过滤器、闸阀、减压阀等。
e.进户管：从分支管引出，分配到各家各户，管径一般为DN20-DN25。
f.分户水表：计量各家各户用水量的计量器具。
使用前由供水部门校验，并计量表底数。
g.户内卫生器具：户内卫生器具分为大便器、洗手盆、洗涤盆、浴盆、淋浴、水龙头等。
2、排水系统组成（1）、室外排水系统组成室外排水系统由化粪池、排水管道、排水井组成。
化粪池：从室内排出的生活污水汇集到化粪池进行消化、沉淀处理，处理后的污水流出化粪池，进入市政污水管道，排入市政污水处理设施。
化粪池构造如图污水管道：从室内排出的污水经管道和污水井流入化粪池。
给排水系统课件
常用概念、名词
• 重力流 由重力而引起的水流叫重力流。 • 自清流速 通常用于重力流排水管道，是指水流的能把水
中的杂物带走但是又不会对管壁产生损坏性冲刷的流速 • 压力流 由机电设备把电能转化为水流的动能而产生的水
流。水头损失。 • 水锤 压力管道中局部区域由于水流速度突然变化而产生
的压力波沿管系迅速传播、交替升降的现象。正负水锤。 • 流速、流量 液体在单位时间内的位移及量（m/s、m³/s
1.1.1室外给水系统
• 取水、输水 ①水源 有地表水、地下水和再用水。地表水主 要指江河、湖泊、水库和海洋的水，水量充沛， 是城市和工厂用水的主要水源，但水质易受环境 污染；地下水水质洁净，水温稳定，是良好的饮 用水水源；再用水是工业用水的重复使用或循环 使用，先进国家的工业用水中约60%～80%是再 用水。
雨水系统附件
室内排水系统示意
2.2.3室内排水立管
• 排水立管管径的选择要经过排水量计算，但通常 情况下更多的是依据经验进行选择。比如一般的 住宅楼立管通常都是d110的，而采用槽式卫生间 的火车站等人流量大的地方，立管一般都是d150 的（楼层在四层内）。
• 室内污水立管的设置方式因建筑高度不同而有单 立管式和复式立管两种，复式立管主要是增设了 一根通气管来解决气阻问题。
• 上行下给式 通常用于水压不足、建筑物高度不 大的地方，一般是在建筑本身顶部设一水箱（通 常和消防水箱合用），用水泵将水加压送至屋顶 水箱，再通过水箱送至各用户。这样的方式目前 已逐渐减少。
上行下给式示意图
1.2.3.2加压直供式（下行上给式）
• 即通过泵组直接将水送至用户的方式，有 消防合用的，也有仅供生活用水的
市政直供水示意图
1.2.2混合供水方式

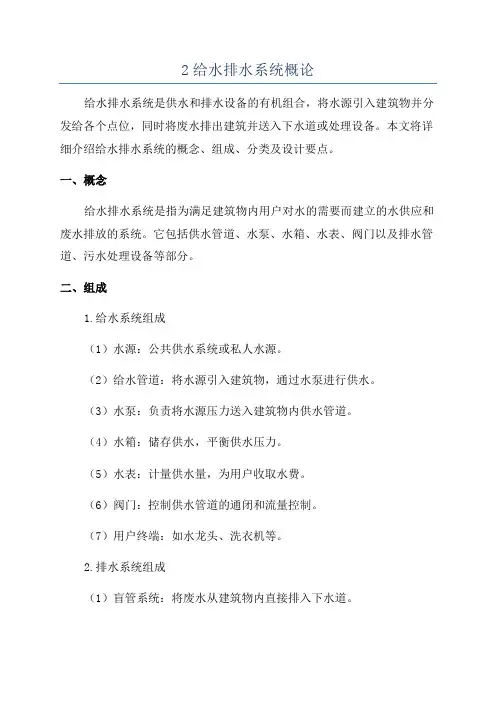

2给水排水系统概论
2给水排水系统概论给水排水系统是供水和排水设备的有机组合，将水源引入建筑物并分发给各个点位，同时将废水排出建筑并送入下水道或处理设备。
本文将详细介绍给水排水系统的概念、组成、分类及设计要点。
一、概念给水排水系统是指为满足建筑物内用户对水的需要而建立的水供应和废水排放的系统。
它包括供水管道、水泵、水箱、水表、阀门以及排水管道、污水处理设备等部分。
二、组成1.给水系统组成（1）水源：公共供水系统或私人水源。
（2）给水管道：将水源引入建筑物，通过水泵进行供水。
（3）水泵：负责将水源压力送入建筑物内供水管道。
（4）水箱：储存供水，平衡供水压力。
（5）水表：计量供水量，为用户收取水费。
（6）阀门：控制供水管道的通闭和流量控制。
（7）用户终端：如水龙头、洗衣机等。
2.排水系统组成（1）盲管系统：将废水从建筑物内直接排入下水道。
（2）抽水系统：当建筑物底部低于下水道时，通过污水提升泵将废水抽至下水道。
（3）污水处理系统：主要包括污水收集、沉淀、厌氧处理和气体处理等环节，以实现废水的净化。
（4）排水管道：将废水从建筑物引导到下水道或处理设备。
（5）人工排水：如卫生间、厨房、洗衣房的下水道。
三、分类1.按用途分类（1）生活给水：用于日常饮用、洗涤、冲洗等。
（2）消防给水：用于消防灭火系统。
（3）工业用水：用于工业生产和冷却等用途。
2.按供水方式分类（1）直接供水：供水直接由水源进入建筑物。
（2）间接供水：供水先经水箱储存，再分配到各个用户。
3.按水源分类（1）自来水系统：直接从公共供水系统获取水源。
（2）非自来水系统：使用私人水源，如井水或天然水源。
四、设计要点1.水压保护：对供水管道进行合理布置和设计，以确保水压稳定，避免高低压区域。
2.供水量合理规划：根据建筑物的类型和用户数量，合理预测和设计供水量。
3.防火要求：消防给水系统的设计需满足建筑的防火要求，如供水稳定、消防栓设置等。
4.防止二次污染：在给水管道设计中，要采取相应的措施避免二次污染的发生。
给排水_精品文档
给排水一、引言给排水是指城市或建筑物中的供水和排水系统，是现代化城市和建筑物不可或缺的基础设施之一。
供水系统负责将清洁的水源引入城市和建筑物，供人们饮用和使用；排水系统则负责将废水和污水排出去，以保持环境的卫生和健康。
为了满足人们的日常需要，给排水系统需要经过科学规划和设计，以确保其高效、安全、可靠地运行。
二、供水系统供水系统是城市或建筑物中的重要组成部分，它负责将清洁的水源引入供水点，供人们日常饮用和使用。
供水系统一般包括以下几个组成部分：1. 水源：水源可以是地下水、河流、湖泊或水库等，根据地理位置和实际情况选择合适的水源。
水源需要经过处理，以确保水的质量符合卫生标准。
2. 水处理设备：水源经过处理设备，如过滤器、净化器、消毒设备等，以去除悬浮物、有机物、细菌和病毒等，使水变得清洁、安全可饮用。
3. 规划管网：经过处理的水源通过供水管网输送到供水点，供人们使用。
供水管网需要合理规划和布局，以确保水源能够覆盖城市或建筑物的各个角落。
4. 水箱和水泵：为了弥补供水系统中水压不足的问题，一般会设置水箱和水泵。
水箱储存水源，水泵提供足够的水压。
三、排水系统排水系统主要负责将废水和污水从城市和建筑物中排出去，以保持环境的卫生和健康。
排水系统一般包括以下几个组成部分：1. 排水管网：排水管网是排水系统的骨架，负责将废水和污水从不同的排水点收集起来，并输送到污水处理厂或处理设备进行处理。
2. 排水设备：排水设备包括下水管、检查井、污水泵站等，它们协同工作，确保废水和污水能够顺利地排出去。
下水管是连接建筑物内部卫生设施和排水管网的管道；检查井用于检查和清理下水管；污水泵站用于提升污水，使其能够顺利地流入排水管网。
3. 污水处理厂：污水处理厂是对废水和污水进行处理的设施。
污水处理过程一般包括初级处理、二级处理和三级处理等，通过物理、化学和生物方法去除污水中的污染物，使其能够安全排放或进行资源化利用。
四、给排水系统的管理和维护给排水系统的管理和维护至关重要，它能够确保系统的正常运行，减少故障和事故的发生。

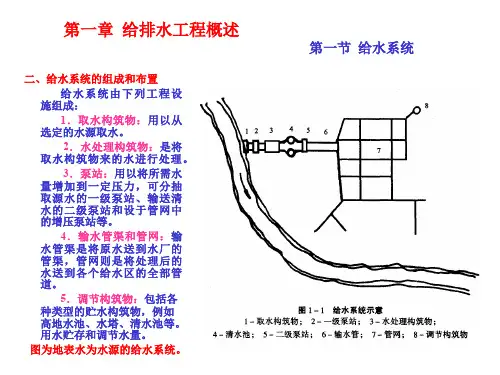

给排水工程概述给水系统
二、给水系统的组成和布置 给水系统由下列工程设
施组成： 1．取水构筑物：用以从
选定的水源取水。 2．水处理构筑物：是将
取水构筑物来的水进行处理。 3．泵站：用以将所需水
量增加到一定压力，可分抽 取源水的一级泵站、输送清 水的二级泵站和设于管网中 的增压泵站等。
4．输水管渠和管网：输 水管渠是将原水送到水厂的 管渠，管网则是将处理后的 水送到各个给水区的全部管 道。
污水。压送从泵站出来的污水至高地自流管道或至污水厂的承压管段称为压力管道。
4．污水处理厂：供处理和利用污水、污泥的一系列构筑物及其附属构筑物的综合体。 5．出水口及事故排出口：出水口包括雨水排放口和污水排放口。事故排出口是在排水系统
易于发生故障的组成部分前面，设置辅助性出水管道，一旦发生故障，污水可直接由此排放。
b、灌溉农田； c、重复使用。 3、采取隔离措施 城市污水重复使用的方式有：
(1)自然复用，一条河流往往既作给水水源，也受纳沿河城市排放的污水。 (2)间接复用，将城市污水注入地下补充地下水，作为供水的间接水源，。 (3)直接复用，可将城市污水直接作为城市饮用水水源、工业用水水源、杂 用水水源等重复使用。
第二节 排水系统
第一章 给排水工程概述
三、排水系统体制及 选择 排水体制：对
生活污水、工业废水 和降水径流采取的汇 集方式。 (一)排水系统体制的形式
排水体制按汇流 方式可分为：分流制 和合流制。
污水处置方式：
1、返回到自然水体、土壤、大气； 环境容量：自然环境容纳污染物质的能力。
若所排出的污水不超过河流的环境容量时，可不经处理直接排放，否则应 处理后再排放。
2、经过人工处理，使其再生成为一种资源回到生产过程； 经处理后的污水其最后出路有：
给水排水管道系统概论
①生活污水主要指居民在日常生活中排出的废水。 主要来自住宅、机关、学校、医院、公共建筑、工业企业的生活间等； 含有大量有机和无机物、病原微生物等。
②工业废水是指工业企业在生产过程中所排出的废水。 主要来自各车间或矿场； 由于工业企业的生产类别、生产工艺、使用的原材料以及用水的成分不同，工业废水的水质和水量变化较大。 按照污染程度不同，可分为生产污水和生产废水。
给水管网系统主要有统一给水管网系统、分系统给水管网系统和不同输水方式的给水管网系统三种类型。
01
整个给水区域（如城镇）的生活、生产、消防等多项用水均以同一水压和水质、用统一的管网系统供给各个用户。
02
用于地形起伏不大、用户较为集中，且各用户对水质、水压要求相差不大的城镇和工业企业的给水系统。个别用户对水质水压有特殊要求时，进行单独处理。
2、排水体制选择的原则
排水体制的选择，应根据城镇和工业企业规划、当地降雨情况、排放标准、原有排水设施、污水处理和利用情况、地形和水体条件等，在满足环境保护要求的前提下，全面规划，考虑远期发展，通过技术经济比较，综合考虑而定。
3、排水体制的选择
各种排水体制之间没有绝对的好与不好，只能说某一区域或城镇在某一时期更适合采用哪种排水体制！！
根据废水汇集后的处置方式不同，又可分为： 直排式合流制排水系统； 截流式合流制排水系统； 完全合流制排水系统。
1、合流制排水系统
直排式合流制排水系统
01
管道系统的布置就近坡向水体，分若干排出口，混合污水未经处理直接排入水体。（老城区、经济欠发达地区）
02
无处理设施，运行成本低；
03
环境卫生和水体污染问题；
给排水概述
给水 水源取 处理 水系统 系统
给水管 网系统
排水管网系统
废 处 系
给排水概述
给水排水系统的功能与组成
1）水源取水系统：水资源（如江河、湖泊、水库、
地表水水源，潜水、承压水和泉水等地下水资源，复用 取水设施、提升设备和输水管渠等。
2）给水处理系统：包括各种采用化学、物理、生物
的水质处理设备和构筑物。生活饮用水一般采用反应、 沉淀、过滤和消毒处理工艺和设施；工业用水一般用冷 化、淡化、除盐等工艺和设施。
给排水概述
给排水管网系统的类型与体制
（2）分区给水系统
把城市整个给水系统分为几个区，每区有泵站和管 之间有适当的联系，以保证供水可靠和调度灵活。
并联分区：由同一泵站内的低压和高压水泵分别供给低 供水安全可靠，水泵集中；管理方便，但管网造价高， 管。
串联分区：高低两区用水均由低区泵站供给，高区用水 加压。 管网造价低，但供水安全、可靠性较差，水泵站分散，
给排水概述
2020/12/12
给排水概述
目录
CONTENTS
01 常用概念、名词 02 给水排水系统的功能与组成 03 给水排水系统的工作原理 04 给排水管网系统的功能与组成 05 给排水管网系统的类型与体制
给排水概述
01
常用概念、名词
给排水概述
常用概念、名词
重力流：由重力而引起的水流叫重力流。 自清流速:通常用于重力流排水管道，是指水流的能把水
给排水概述
给水排水系统的工作原理
排水系统的输水方式：
排水系统往往利用地形重力输水，只有当管道埋深 时，采用排水泵站进行提升。处理厂所处地势较低时常 重力流进入处理设施，但更多的情况下排水要经泵提升 理设施，处理完后再次提升排放或复用。
给排水系统课件
给排水系统课件一、简介给排水系统是指建筑物内部的供水和排水系统。
它不仅涉及到建筑物的正常运行，还关系到人们的生活质量和健康安全。
本课程将介绍给排水系统的基本原理、常用设备和施工流程等内容。
二、给水系统2.1 给水系统的组成•水源•水处理设备：如净水器、水箱等•输水管道•给水设备：如水泵、阀门等2.2 给水系统的工作原理给水系统的工作原理是将水源经过处理后，通过输水管道输送到建筑物内部的各个用水点。
传统的给水系统一般采用自来水供应，通过水压差将水送达到需要用水的地方。
而大型建筑物一般需要设置水泵来增加水压，以保证水流畅通。
2.3 给水系统的设备和材料选择在设计给水系统时，需要考虑到用水量、系统的动态水压、水质等因素。
常用的给水设备有水泵、净水器、水箱等。
而输水管道一般采用PVC、铁管等材料，根据输水距离和水质情况选择。
三、排水系统3.1 排水系统的组成•排水管道•排水设备：如下水道、地漏等3.2 排水系统的工作原理排水系统的工作原理是将建筑物内部产生的废水通过排水管道排除到污水处理系统或下水道中。
排水系统主要依靠重力作用，将废水顺利排出。
在下水道不通畅或下水道高度不够的情况下，也需要采用排水泵来提升水位，以保证正常排水。
3.3 排水系统的设备和材料选择排水系统的设备包括下水道、地漏、排水泵等。
下水道的材料选择常见的有PVC管道、不锈钢管道等。
而排水泵的选择则取决于排水量和排水距离。
四、给排水系统的施工流程4.1 给水系统施工流程•设计给水系统图纸•采购给水设备和材料•安装输水管道和给水设备•进行水质检测和试运行4.2 排水系统施工流程•设计排水系统图纸•采购排水设备和材料•安装排水管道和排水设备•进行排水测试和试运行五、维护和保养5.1 给排水系统的日常维护•定期检查和清洗给水设备•检查和清理输水管道•定期清理排水设备和下水道5.2 给排水系统的故障处理•高压水冲击清理堵塞管道•更换损坏的给水设备•修复或更换损坏的排水设备六、安全注意事项•给水设备和管道要符合相关标准和规范•使用专业工具和材料进行施工和维护•定期进行系统检查和维护，保持系统正常运行以上是有关给排水系统的一些基本知识和注意事项，请大家在实际应用中结合具体情况进行参考和操作。
给排水概述(PPT59页)
给水：符合标准用水压力 排水：具有足够高程和压力
给水排水系统的功能与组成
给排水系统
给水 系统
排水 系统
给水排水系统的功能与组成
什么是给水系统？
为了满足城市和工业企业的各种用水需求，城市供水系统需要具备 充足的水资源、取水设施、水质处理设施和输水及配水管道网络系统， 这些系统共同组成了给水系统。
分类组成：
设施
给水排水系统的功能与组成
1）水源取水系统：水资源（如江河、湖泊、水库、海洋等
地表水水源，潜水、承压水和泉水等地下水资源，复用水源）、 取水设施、提升设备和输水管渠等。
2）给水处理系统：包括各种采用化学、物理、生物等方法
的水质处理设备和构筑物。生活饮用水一般采用反应、絮凝、 沉淀、过滤和消毒处理工艺和设施；工业用水一般用冷却、软 化、淡化、除盐等工艺和设施。
输水管（渠）
给水 配水管网
管网 构成
水压调节设施（泵站、阀门）
水量调节设施（清水池、水塔、高位水池）
给排水管网系统的功能与组成
给水管网系统的构成
给水管网系统
输水管渠 配水管网
水压调 节设施
水量调 节设施
给排水管网系统的功能与组成
给水管网系统
加压泵站
减压阀
取 处泵 输
水 理站 水
设厂
管
施
道
城市配水管网
也叫“压强”。
构筑物:就是不具备、不包含或不提供人类居住功能的人工建造物。如
水池、水塔。
常用概念、名词
管道附件:就是用于管道连接的配件、设备的总称 常用单位: 压力:1MPa=106Pa=106N/㎡
1标准大气压=76cmHg≈0.1MPa
长度:米（m）、毫米（mm） 管径:公称管径也叫通称管径，是英制单位(DN)
