1 电力电缆各型号中符号含义
35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称
1)型号用字母及数字含义:
NH——通过GB12666.6类耐火试验;
ZR——通过GB12666.5类成束燃烧试验;
B——低卤(型号末位);
C——无卤低烟(型号末位);
YJ——交联聚乙烯绝缘;
V——低卤阻燃聚氯乙烯护套或衬层;
S——无卤阻燃热塑性聚烯烃护套或衬层;
22——钢带铠装低卤阻燃聚氯乙烯外护套;
24——钢带铠装无卤阻燃热塑性聚烯烃外护套。
2)型号组合结构及表示的电缆名称,见表
型号名称
NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆
NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆
NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆
额定电压450/750V及以下控制电缆
型号及名称产品分类绝缘护套屏蔽、铠装特性
代号含义代号含义代号含义代号含义代号含义
K 控制电缆V 聚氯乙烯V 聚氯乙烯P 铜丝编织屏蔽R 软导体结构
Y 聚乙烯P2 铜带屏蔽ZR 阻燃电缆
YJ 交联聚乙烯Y 聚乙烯22 钢带铠装NH 耐火电缆
2
KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。
KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。
KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。
主要用途及使用特性
适用于额定电压450/750V及以下的控制、监控回路及保护线路等。
交联聚乙烯(XLPE)绝缘控制电缆长期允许工作温度不超过90℃,聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃,安装环境温度不低于0℃。
铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍,其它类型电缆的弯曲半径不小于电缆外径的6倍。

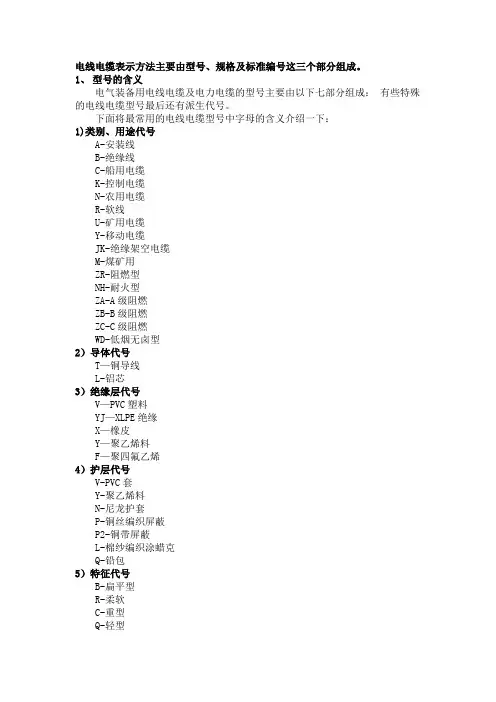

电力电缆各型号中符号含义
T: 铜(一般省略,不写进型号中)
L: 铝
V:聚氯乙烯绝缘或护套
YJ: 交联聚氯乙烯绝缘
22: 钢带铠装
32: 细钢丝铠装
42: 粗钢丝铠装
电缆的型号及名称。见表
本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。
一、产品执行标准:企业标准
二、低烟无卤电缆的说明
低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。
低烟无卤电缆是本公司参展法国标准RCCE及NF系列标准,国家标准
GB/T18380,GB/T19216,GB/T17651,GB/T17650及国际标准进行生产。
低烟无卤阻燃电缆具有难以着火并具有阻止或蔓延的能力,而且,一旦着火,它具有无卤,低烟,无毒,无腐蚀等特性。适用于如高层建筑,宾馆,医院,地铁,核电站,隧道,发电厂,矿山,石
油,化工等。
低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外,它还能在火灾条件下满足线路供电的能力。主要用于火灾报警,消防设备,排烟设备,以及紧急通道运输,照明等应急设施的供电线路中需要
耐火的场所。
(1)、低烟无卤电缆的阻燃等级
根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为A、B、C、D四个等
级。
(2)、低烟无卤电缆绝缘采用不含卤素的交联聚乙烯,护套采用了不含卤素的聚烯烃材
料,所以组成电缆的所有材料都不含卤素。电缆燃烧时释放的烟雾量很少,它不会产生很浓的酸雾,
有毒气体,毒性很小。
三、产品结构:
四、低烟无卤电缆产品表示方法
(1)、低烟无卤电缆型号由燃烧特性代号和电缆型号两部分组成
燃烧特性
用途代号
材料代号
(2)、产品用型号,额定电压,芯数,标称截面和本标准号表示。
例如:
额定电压600/1000V交联聚乙烯绝缘绝缘聚烯烃护套阻燃B类低烟无卤电缆,3芯,
240m㎡。
表示为:WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005
六、适用特性
1、电力电缆的额定电压U。/U为450/750V。
2、电缆长期允许工作温度不超过90℃。
3、安装时环境温度不宜低于0℃
4、电缆安装时的最小弯曲半径
A、低烟无卤阻燃,耐火控制电缆:无铠装层的电缆应不小于电缆外径的6倍,有铠装或铜带屏
蔽结构的电缆应不小于电缆外径的12倍。
B、低烟无卤阻燃,耐火电力电缆的最小弯曲半径。见下表:(D电缆的外径)
电缆规格型号代表的含义
型号含义:R-连接用软电缆(电线),软结构?V-绝缘聚氯乙烯? V-聚氯乙烯绝缘 V-聚氯乙烯护
套B-平型(扁形)?S-双绞型?A-镀锡或镀银?F-耐高温P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠
装 Y—预制型?一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆?将要颁布的建设部
标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A?B?C) S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编 75:75
欧姆 5:线径为5MM 1:代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙
烯护套 75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVR R: 软
线 VV:双层护套线 P屏蔽 2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为
