工程图纸打印收费标准

工程图纸打印收费标准

工程图纸打印收费标准

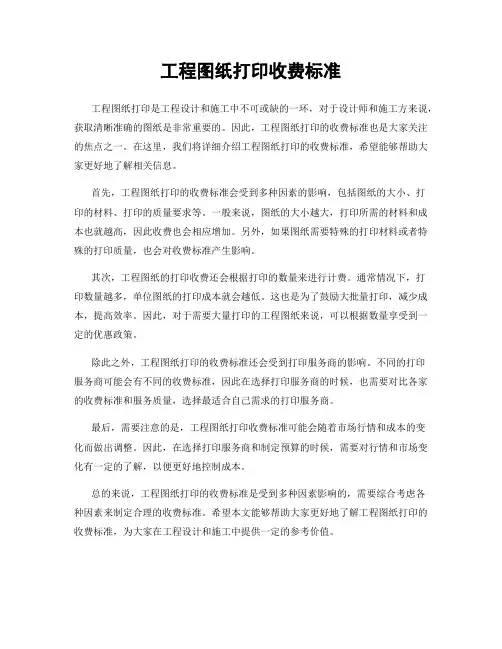

工程图纸打印是工程设计和施工中不可或缺的一环,对于设计师和施工方来说,获取清晰准确的图纸是非常重要的。

因此,工程图纸打印的收费标准也是大家关注的焦点之一。

在这里,我们将详细介绍工程图纸打印的收费标准,希望能够帮助大家更好地了解相关信息。

首先,工程图纸打印的收费标准会受到多种因素的影响,包括图纸的大小、打
印的材料、打印的质量要求等。

一般来说,图纸的大小越大,打印所需的材料和成本也就越高,因此收费也会相应增加。

另外,如果图纸需要特殊的打印材料或者特殊的打印质量,也会对收费标准产生影响。

其次,工程图纸的打印收费还会根据打印的数量来进行计费。

通常情况下,打
印数量越多,单位图纸的打印成本就会越低。

这也是为了鼓励大批量打印,减少成本,提高效率。

因此,对于需要大量打印的工程图纸来说,可以根据数量享受到一定的优惠政策。

除此之外,工程图纸打印的收费标准还会受到打印服务商的影响。

不同的打印
服务商可能会有不同的收费标准,因此在选择打印服务商的时候,也需要对比各家的收费标准和服务质量,选择最适合自己需求的打印服务商。

最后,需要注意的是,工程图纸打印收费标准可能会随着市场行情和成本的变
化而做出调整。

因此,在选择打印服务商和制定预算的时候,需要对行情和市场变化有一定的了解,以便更好地控制成本。

总的来说,工程图纸打印的收费标准是受到多种因素影响的,需要综合考虑各
种因素来制定合理的收费标准。

希望本文能够帮助大家更好地了解工程图纸打印的收费标准,为大家在工程设计和施工中提供一定的参考价值。

CAD快速看图怎么将所需部分图纸打印?

CAD快速看图怎么将所需部分图纸打印?

一套的CAD建筑图纸进行绘制完成之后,首先则是需要进行反复的查看以及修改。

而CAD图纸查看也是一门学问,所进行查看后的CAD图纸则是会选择进行打印。

这样就方便而我们后边的查看以及携带,而对于打印的图纸只需局部。

具体操作偃师市如下:
第一步:找到电脑桌面上的迅捷CAD看图并点击激活,随之则是进进入到CAD看图的操作界面。

在其界面中点击设置图标可设置查看CAD图纸的模式。

第二步:CAD图纸文件进行打开查看有三种方法,可把所需的CAD图纸文件拖拽到界面中,可点击界面上文件图标或者打开图纸命令,弹窗内所需图纸打开。

可选择多个CAD图纸。

第三步:CAD图纸在进行查看过后则是可以进行打印,点击界面上打印与预览命令。

在其弹出的打印窗口内找到并点击局部打印命令,框选中打印的CAD 图纸。

第四步:设置我们所进行打印CAD图纸的纸张大小以及方向,我们可以进行点击打印设置命令。

设置完成之后则是可以直接点击打印图纸。

第五步:CAD图纸文件在完成打印之后,别忘记把之前所绘制的图纸进行保存。

防止CAD图纸查看编辑所带来的损坏,同时也方便下次打开查看。

以上就是小编今天所要分享的全部内容,其实CAD图纸打印也并是特别的难。

希望对各位CAD设计的小伙伴能够有所帮助!。

单张DWG图纸的多图快速打印、多张DWG图纸的多图快速打印

单张DWG图纸的多图快速打印、多张DWG图纸的多图快速打印

单张DWG图纸的多图快速打印、多张DWG图纸的多图快速打印随着设计图纸数量的不断增加,一套设计往往会有着几十张图纸文件或者众多图形对象存放与一张dwg文件中,cad图纸批量打印程序能很好的解决打印发杂的情况,节约时间,方便操作。

CAD图纸批量打印程序,支持单张DWG图纸的多图快速打印、多张DWG图纸的多图快速打印。

在功能上可以批量打印图纸到打印机,自动寻找图框智能批量出图,支持单文档和多文档。

可以批量打印图纸到文件批量打JPG/DWF/PDF/PLT 等文件,支持单文档和多文档。

操作界面
简单的操作步骤,我们首先添加文件,添加*.dwg 图形文件到文件列表,如果需要移除文件只需选择要移除的文件点击删除dwg文件即可,如果要移除全部图纸文件,只需点击移除全部。

该批量打印程序支持图形文件的预览功能,选择对象后点击预览即可。

确定无误后就可以打印了,这里支持打印机打印或者打印成文件,支持JPG/DWF/PDF/PLT等文件。

程序在确定需要打印的对象上,可以对其设置条件。

如可以将图框类型选项改为图框过滤条件:类型、图层、尺寸大小、块名(类型为块的情况下),如果不选则整体遍历分析,如果用户选定可确定的条件则有助于分析的速度和精确度。

对于图框类型,这个选项由你所使用的图框类型决定。

支持多义性图框、
图块图框和外部参照图框。

其中图块图框和外部参照图框同属于“图块”图框类型。

最后需要说明的是在进行批打印之前,需要配置打印机、纸张大小、打印样式等。

所有的配置要求在一个打开的文档中进行。

图纸打印步骤(模板)

图纸打印步骤(模板)

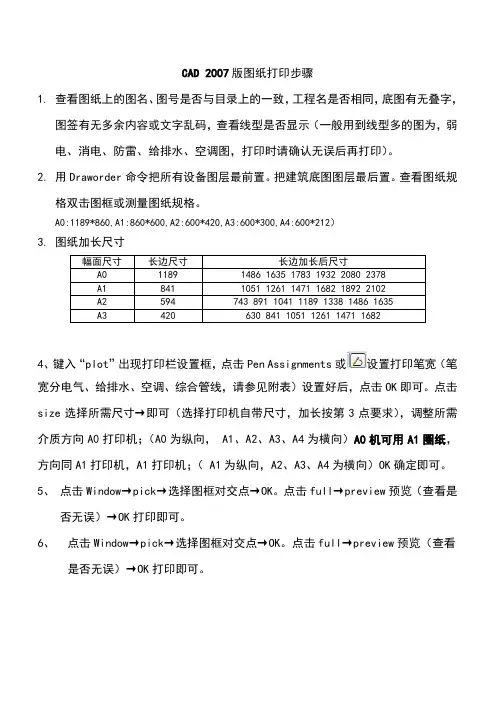

CAD 2007版图纸打印步骤1.查看图纸上的图名、图号是否与目录上的一致,工程名是否相同,底图有无叠字,图签有无多余内容或文字乱码,查看线型是否显示(一般用到线型多的图为,弱电、消电、防雷、给排水、空调图,打印时请确认无误后再打印)。

2.用Draworder命令把所有设备图层最前置。

把建筑底图图层最后置。

查看图纸规格双击图框或测量图纸规格。

A0:1189*860,A1:860*600,A2:600*420,A3:600*300,A4:600*212)3.图纸加长尺寸4、键入“plot”出现打印栏设置框,点击Pen Assignments或设置打印笔宽(笔宽分电气、给排水、空调、综合管线,请参见附表)设置好后,点击OK即可。

点击size选择所需尺寸→即可(选择打印机自带尺寸,加长按第3点要求),调整所需介质方向A0打印机;(A0为纵向, A1、A2、A3、A4为横向)A0机可用A1圈纸,方向同A1打印机,A1打印机;( A1为纵向,A2、A3、A4为横向)OK确定即可。

5、点击Window→pick→选择图框对交点→OK。

点击full→preview预览(查看是否无误)→OK打印即可。

6、点击Window→pick→选择图框对交点→OK。

点击full→preview预览(查看是否无误)→OK打印即可。

2007 PDF 版图纸打印步骤(新)4. 查看图名是否同目录;工程名是否相同、底图有无叠字、图签有无多余内容或文字乱码、查看线型是否显示,(一般用到线型多的图为,弱电、消电、防雷、给排水、空调水图,打印时请确认无误后再打印)。

5. 用Draworder 命令把所有设备图层最前置。

把建筑底图图层最后置。

查看图纸规格双击图框或测量图纸规格(A0:1189*841,A1:841*594,A2:594*420,A3:420*297,A4: 210*297)(常规规格)6. 图纸加长尺寸9.键入“plot ”出现打印栏设置框,a . 打印机 →DWG TO PDF.PC3b . 比例→选择毫米→布满图纸即可c . 图纸方向→按图纸及预览显示所选择。

明细账具体打印步骤

明细账具体打印步骤

1,打开明细账进项如下设置(接下来将以部门经济科目明细账为例)
2,点击增加后进入下图(添加部门经济科目等辅助项范围时与科目选择方法相同,及点击部门经济科目按钮进入类似下图页面,注意选择辅助项时也要选择明细)
3,点击确定进入明细账页面,如图(此页面以部门经济科目为例)
4,设置完毕后确认预览效果无误后开始打印工作,下图所示(预览效果只是显示当前内容的预览效果,主要作用为确认排版效果,打印时会打印之前选择的所有科目和辅助项范围)
5,点击后进入如下操作页面,按照如下所示勾选执行,“打印输出发生额和结转余额为零的项”勾选项可自行决定。

点击打印即可输出。

CADA4图纸的打印

CADA4图纸的打印

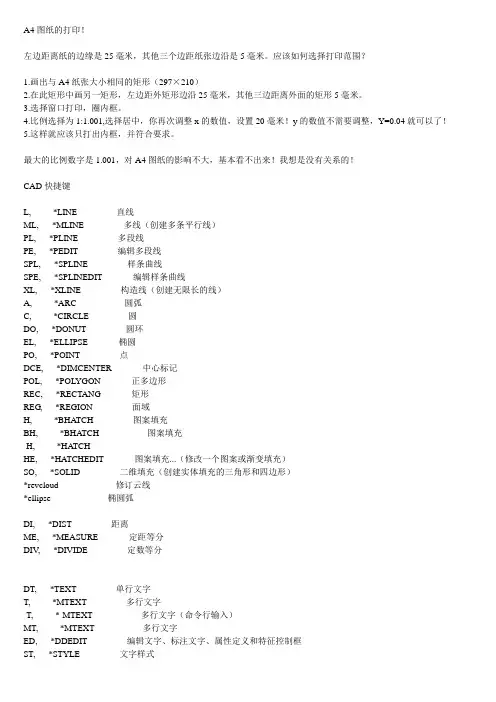

A4图纸的打印!左边距离纸的边缘是25毫米,其他三个边距纸张边沿是5毫米。

应该如何选择打印范围?1.画出与A4纸张大小相同的矩形(297×210)2.在此矩形中画另一矩形,左边距外矩形边沿25毫米,其他三边距离外面的矩形5毫米。

3.选择窗口打印,圈内框。

4.比例选择为1:1.001,选择居中,你再次调整x的数值,设置20毫米!y的数值不需要调整,Y=0.04就可以了!5.这样就应该只打出内框,并符合要求。

最大的比例数字是1.001,对A4图纸的影响不大,基本看不出来!我想是没有关系的!CAD快捷键L, *LINE 直线ML, *MLINE 多线(创建多条平行线)PL, *PLINE 多段线PE, *PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE, *SPLINEDIT 编辑样条曲线XL, *XLINE 构造线(创建无限长的线)A, *ARC 圆弧C, *CIRCLE 圆DO, *DONUT 圆环EL, *ELLIPSE 椭圆PO, *POINT 点DCE, *DIMCENTER 中心标记POL, *POL YGON 正多边形REC, *RECTANG 矩形REG, *REGION 面域H, *BHA TCH 图案填充BH, *BHA TCH 图案填充-H, *HATCHHE, *HATCHEDIT 图案填充...(修改一个图案或渐变填充)SO, *SOLID 二维填充(创建实体填充的三角形和四边形)*revcloud 修订云线*ellipse 椭圆弧DI, *DIST 距离ME, *MEASURE 定距等分DIV, *DIVIDE 定数等分DT, *TEXT 单行文字T, *MTEXT 多行文字-T, *-MTEXT 多行文字(命令行输入)MT, *MTEXT 多行文字ED, *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ST, *STYLE 文字样式B, *BLOCK 创建块...-B, *-BLOCK 创建块...(命令行输入)I, *INSERT 插入块-I, *-INSERT 插入块(命令行输入)W, *WBLOCK “写块”对话框(将对象或块写入新图形文件)-W, *-WBLOCK 写块(命令行输入)--------------------------------------------------------------------------------AR, *ARRAY 阵列-AR, *-ARRAY 阵列(命令行输入)BR, *BREAK 打断CHA, *CHAMFER 倒角CO, *COPY 复制对象CP, *COPY 复制对象E, *ERASE 删除EX, *EXTEND 延伸F, *FILLET 圆角M, *MOVE 移动MI, *MIRROR 镜像LEN, *LENGTHEN 拉长(修改对象的长度和圆弧的包含角)O, *OFFSET 偏移RO, *ROTATE 旋转(绕基点移动对象)S, *STRETCH 拉伸SC, *SCALE 缩放TR, *TRIM 修剪*EXPLODE 分解DAL, *DIMALIGNED 对齐标注DAN, *DIMANGULAR 角度标注DBA, *DIMBASELINE 基线标注DCO, *DIMCONTINUE 连续标注DDI, *DIMDIAMETER 直径标注DED, *DIMEDIT 编辑标注DLI, *DIMLINEAR 线性标注DOR, *DIMORDINATE 坐标标注DRA, *DIMRADIUS 半径标注LE, *QLEADER 快速引线D, *DIMSTYLE 标注样式管理器DST, *DIMSTYLE 标注样式管理器STA, *STANDARDS 标准配置(CAD标准)DRE, *DIMREASSOCIATE 重新关联标注DDA, *DIMDISASSOCIATE 删除选定择标注的关联性LA, *LAYER 图层特性管理器-LA, *-LAYER 图层特性管理器(命令行输入)LW, *LWEIGHT 线宽设置...--------------------------------------------------------------------------------LT, *LINETYPE 线型管理器-LT, *-LINETYPE 线型管理器(命令行输入)LTYPE, *LINETYPE 线型管理器-LTYPE, *-LINETYPE 线型管理器(命令行输入)LINEWEIGHT, *LWEIGHT 线宽LTS, *LTSCALE 设置全局线型比例因子TOR, *TORUS 圆环(三维)WE, *WEDGE 楔体3P, *3DPOL Y 三维多段线3F, *3DFACE 三维面IN, *INTERSECT 交集UNI, *UNION 并集SU, *SUBTRACT 差集EXT, *EXTRUDE 拉伸(三维命令)REV, *REVOLVE 旋转(通过绕轴旋转二维对象来创建实体)HI, *HIDE 消隐SHA, *SHADEMODE 着色SL, *SLICE 剖切(用平面剖切一组实体)SEC, *SECTION 切割(用平面和实体的交集创建面域)INF, *INTERFERE 干涉3A, *3DARRAY 三维阵列3DO, *3DORBIT 三维动态观察ORBIT, *3DORBIT 三维动态观察器RPR, *RPREF 渲染系统配置RR, *RENDER 渲染DC, *ADCENTER 设计中心ctrl+2ADC, *ADCENTER 设计中心DCENTER, *ADCENTER 设计中心MA, *MATCHPROP 特性匹配TP, *TOOLPALETTES 工具选项板ctrl+3CH, *PROPERTIES 特性ctrl+1-CH, *CHANGE 修改现有对象的特性PR, *PROPERTIES 特性ctrl+1(控制现有对象的特性)PROPS, *PROPERTIES 特性ctrl+1(控制现有对象的特性)MO, *PROPERTIES 特性ctrl+1(控制现有对象的特性)PRCLOSE, *PROPERTIESCLOSE (关闭“特性”选项板)PRE, *PREVIEW 打印预览PRINT, *PLOT 打印ctrl+pTO, *TOOLBAR 工具栏/自定义(显示、隐藏和自定义工具栏)--------------------------------------------------------------------------------Z, *ZOOM 实时缩放P, *PAN 实时平移-P, *-PAN 实时平移(命令行输入)OS, *OSNAP 对象捕捉设置-OS, *-OSNAP 对象捕捉设置(命令行输入)SN, *SNAP 捕捉(规定光标按指定的间距移动)PU, *PURGE 清理(删除图形中未使用的命名项目,例如块定义和图层)-PU, *-PURGE 清理(命令行输入)R, *REDRAW (刷新当前视口中的显示)RA, *REDRAW ALL 重画RE, *REGEN 重生成REA, *REGENALL 全部重生成REN, *RENAME 重命名-REN, *-RENAME 重命名(命令行输入)AA, *AREA 面积AL, *ALIGN 对齐AP, *APPLOAD 加载应用程序...ATT, *ATTDEF 定义属性...-ATT, *-ATTDEF 定义属性...(命令行输入)ATE, *ATTEDIT 单个...(编辑块插入上的属性)-ATE, *-ATTEDIT 单个...(命令行输入)ATTE, *-ATTEDIT 单个...(命令行输入)BO, *BOUNDARY 边界创建...-BO, *-BOUNDARY 边界创建...(命令行输入)CHK, *CHECKSTANDARDS 检查...(检查当前图形的标准冲突情况)COL, *COLOR 颜色...(设置新对象的颜色)COLOUR, *COLORDBC, *DBCONNECT 数据库连接管理器DOV, *DIMOVERRIDE 替代DR, *DRAWORDER 显示顺序DS, *DSETTINGS 草图设置--------------------------------------------------------------------------------DV, *DVIEW 定义平行投影或透视视图FI, *FILTER 为对象选择创建可重复使用的过滤器G, *GROUP “对象编组”对话框-G, *-GROUP “对象编组”对话框(命令行输入)GR, *DDGRIPS 选项(...选择)IAD, *IMAGEADJUST 图像调整(控制图像的亮度、对比度和褪色度)IAT, *IMAGEATTACH 附着图像(将新的图像附着到当前图形)ICL, *IMAGECLIP 图像剪裁(为图像对象创建新的剪裁边界)IM, *IMAGE 图像(管理图像)-IM, *-IMAGE 图像(命令行输入)IMP, *IMPORT 输入IO, *INSERTOBJ OLE对象LI, *LIST 列表(显示选定对象的数据库信息)LO, *-LAYOUT 新建布局LS, *LIST 列表(显示选定对象的数据库信息)MS, *MSPACE 从图纸空间切换到模型空间视口MV, *MVIEW 创建并控制布局视口(在布局选项卡上工作时)OP, *OPTIONS 选项...(自定义设置)PA, *PASTESPEC “选择性粘贴”对话框(插入剪贴板数据并控制数据格式)PARTIALOPEN, *-PARTIALOPEN (将选定视图或图层的几何图形加载到图形中)PS, *PSPACE 在布局选项卡上工作时,AutoCAD 从模型空间切换到图纸空间PTW, *PUBLISHTOWEB 网上发布...SCR, *SCRIPT 运行脚本...(从脚本文件执行一系列命令)SE, *DSETTINGS 草图设置(指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置)SET, *SETV AR 设置变量(列出系统变量或修改变量值)SP, *SPELL 拼写检查...(检查图形中的拼写)TA, *TABLET 数字化仪(校准、配置、打开和关闭已连接的数字化仪)TH, *THICKNESS 设置当前的三维厚度(系统变量)TI, *TILEMODE 将“模型”选项卡或最后一个布局选项卡置为当前(系统变量)TOL, *TOLERANCE 公差UC, *UCSMAN 显示ucs对话框UN, *UNITS 单位...(控制坐标和角度的显示格式并确定精度)-UN, *-UNITS 单位...(命令行输入)V, *VIEW 命名视图...(保存和恢复命名视图)-V, *-VIEW 命名视图...(命令行输入)VP, *DDVPOINT 视点预置...(设置三维观察方向)-VP, *VPOINTX, *EXPLODE 输出...(以其他文件格式保存对象)EXIT, *QUIT 退出EXP, *EXPORT 输出XA, *XA TTACH 附着外部参照(将外部参照附着到当前图形)XB, *XBIND 外部参照绑定(绑定一个或多个在外部参照里的命名对象定义到当前的图形)-XB, *-XBIND 外部参照绑定(命令行输入)XC, *XCLIP 外部参照剪裁(定义外部参照或块剪裁边界,并设置前剪裁平面或后剪裁平面)XR, *XREF 外部参照管理器(控制图形文件的外部参照)-XR, *-XREF 外部参照管理器(命令行输入)本篇文章来源于广州市新都图文中心原文链接:/uxiaoqin/5332-132599.aspx。

CAD中的图纸打印和输出设置方法

CAD中的图纸打印和输出设置方法

CAD中的图纸打印和输出设置方法CAD(Computer-Aided Design,计算机辅助设计)是一种应用于工程和设计领域的软件,它能够帮助人们进行各种设计和制图工作。

图纸打印和输出是CAD使用中非常重要的一部分,下面将介绍CAD中图纸打印和输出的设置方法。

首先,在CAD中打开你需要打印和输出的图纸文件。

在CAD界面的顶部菜单中找到“文件”选项,点击后将弹出一个下拉菜单。

在下拉菜单中选择“打印预览”选项,这将会打开一个打印预览窗口,显示出你所设计的图纸在打印纸上的样子。

在打印预览窗口中,你可以对图纸进行一些调整和设置。

首先,选择合适的打印机,如果你有多台打印机可供选择,可以在列表中找到你需要的那一台。

然后,选择合适的纸张尺寸,通常CAD软件会自动识别所需的纸张尺寸,但你也可以手动调整。

接下来,你需要设置图纸在纸张上的布局方式。

CAD软件提供了几种布局方式供选择,如“铺满”、“居中”等选项。

根据你的需求和纸张大小选择合适的布局方式。

在布局方式设置完成后,你可以调整图纸在纸张上的缩放比例。

通过在打印预览窗口中找到“缩放”选项,你可以自定义图纸的比例大小。

通常,你可以选择实际大小,或者按比例缩小或放大图纸。

除了缩放比例,你还可以设置图纸的打印方向。

通过在打印预览窗口中找到“方向”选项,你可以选择图纸的横向或纵向打印。

这取决于你的图纸设计和纸张的方向要求。

在设置完成之后,你可以预览整个打印页面的效果。

通过滚动打印预览窗口中的滚动条,你可以查看整个图纸在打印纸上的位置和布局。

如果需要对某些部分进行微调或修改,你可以返回到CAD设计界面进行编辑。

完成所有设置后,你可以点击打印预览窗口中的“打印”按钮,将图纸发送到选定的打印机进行打印。

在打印过程中,你可以通过监控打印机状态来了解打印进度和打印质量。

总结起来,CAD中的图纸打印和输出设置方法包括选择正确的打印机、纸张尺寸、布局方式、缩放比例和打印方向等。

通过合理设置这些参数,你可以在CAD软件中打印和输出高质量的图纸。

怎么使用cad快速看图进行图纸的批量打印

怎么使用cad快速看图进行图纸的批量打印

怎么使用cad快速看图进行图纸的批量打印
使用cad快速看图软件打开查看一张cad图纸文件过后需要将完成的cad图纸文件进行打印出来,使用CAD快速看图软件能否将完成查看的图纸文件进行打印,下面就要来教教大家怎么使用cad快速看图进行图纸的批量打印的全部操作步骤,希望能够帮助到你们,望采纳!
步骤一:首先需要进行打开操作的是你们电脑上面的CAD看图软件,电脑上面没有这款软件的就可以去到迅捷CAD官网上面进行下载安装,小编使用的就是这款迅捷CAD看图软件!
步骤二:完成软件的下载之后将其安装到电脑桌面上准备进行操作使
用,选择中间的打开图纸去到桌面上或是文件夹里面找到需要进行打印的图纸文件进行打开!
步骤三:图纸打开之后选择上方工具栏中打印和预览选项进行点击选择!
步骤四:完成以上步骤之后点击将其进行开始打印即可完成操作!
好了,以上就是怎么使用cad快速看图进行图纸的批量打印的全部操作步骤了,如果需要进行学习更多相关CAD方面的知识的话就可以去到迅捷CAD官网上面查找软件帮助或是进行更多相关CAD软件步骤学习或是操作流程的学习!还可以的就是去到微信上面关注公众号迅捷CAD,该公众号上面每天都会进行相关文章的更新!。

可直接打印的收支明细封面

可直接打印的收支明细封面

可直接打印的收支明细封面
收支明细是记录个人或组织收入和支出情况的重要文档。

为了方便使用和保存,本封面设计为可直接打印的格式。

封面内容包括以下几个方面:
1. 标题:清楚地标注为“收支明细封面”,突出封面的功能和用途。

2. 日期和时间:空白区域留给填写每期明细的日期和时间,以便有序地记录和追溯收支。

3. 个人或组织信息:收支明细是个人或组织的财务记录,因此封面上需要填写相应的个人或组织信息,例如名称、地址、联系方式等。

4. 目录:收支明细往往包含多个项目,为了方便查找和浏览,封面上应包含目录,列出各项收支的名称或类别。

5. 摘要:封面上可以设立一个摘要栏,用于简单总结每期收支的情况,例如总收入、总支出和净收入等。

6. 备注:如果有需要额外补充的信息或说明,可以在封面上提供备注区域,方便记录相关情况。

请根据实际需求填写收支明细,并将具体的明细内容逐条记录在后续的页码上。

此封面的设计目的是简化收支明细的管理和保存流程,方便用户快速浏览和整理财务信息。

希望这份封面能为您的收支明细管理提供便利。

如果您需要进一步的帮助或修改,请随时和我联系。

谢谢!。

cad中打印怎么布满图纸

cad中打印怎么布满图纸

cad中打印怎么布满图纸篇一:cAD图纸打印一部分的方法cAD图纸打印一部分的方法1、点击“打印”,进入“打印”对话框。

2、页面设置中添加一个打印名称,这个随便起。

3、选择打印机。

4、选择图纸尺寸。

5、打印比例要勾选“布满图纸”。

6、设置图形方向。

7、在打印区域下“打印范围”中选“窗口”,进入图纸界面,在需要打印区域的左上角点一下,在右下角点一下。

这样就可以了。

8、点“预览”可以看效果,或直接点确定打印。

篇二:cAD图纸怎么打印出图cAD图纸怎么打印出图?用于建筑,机械,电子等领域。

cAD图纸非常普遍,下面给大家分享cAD打印图纸的技巧。

机械,电子等领域。

cAD图纸非常普遍,下面给大家分享cAD打印图纸的技巧。

1.打开cAD图纸以后,点击左上角第四个的打印按钮,进入打印-模型窗口2.打印-模型窗口出现,鼠标点击下拉左边的打印机/绘图仪的名称,选中你所使用的打印机3.鼠标点击下拉左边的图纸尺寸,选中你要打印的图纸类型4.鼠标点击窗口按钮选择要打印的图纸吧图纸圈起来,也可以点击打印范围选择图纸,然后点击一下左键,这样图纸就被选中了5.选择好图纸以后要点击选中左边下面的居中打印,这样图纸打印出来时在图纸的中间位置6.点击选择布满图纸,这样图纸打印出来就会布满整张图纸,在选择好图纸所显示的单位7.在右边点击选中图纸的方向,横向,纵向取决于图纸的规格大小,然后点击确定即可8.如果你确定图纸方向,可以点击左下角的预览按钮进行查看9.查看完图纸以后,直接点击鼠标右键选择打印就可以了,如果不理想可以点击推出重现选择10.图纸打印中,等进度完成以后就完成打印了如果有线条和颜色、线宽等一些需要设置的可以在右上的打印样式表中点击进去进行针对性的设置。

篇三:cAD教程-如何打印出大小合适的图纸下面举例子说明如何画出方便打印的cAD图纸。

比如说,我们想画出如下一张cAD图纸(图1-1),并用A4纸打印出来,要保证打印出来的图纸很美观,不会出现像图1-2的这种情况(图框丢失),这里面有很多技巧。

图纸目录(A3打印样式)

图纸目录(A3打印样式)

节点详图
卧室门详图 主卫门详图 书房门详图 厨房门详图 卫生间门详图 阳台门详图
立面图
玄光A/B/C/D立面图 走廊A/B立面图 客餐厅A/B/C/D立面图 主卧A/B/C/D立面图 主卫、衣帽间A/B/C/D立面图 次卧一A/B/C/D立面图 次卧二A/B/C/D立面图 次卫A/B/C/D立面图 书房A/B/C/D立面图 厨房A/B/C/D立面图 卫生间A/B/C/D立面图 阳台A/B/C/D立面图
剖面图
天花剖面A/B/C/D图 地面剖面A/B图 墙身剖面A/B/C/D/E/F/G图
大样图
客厅柜架大样A/B/C图 餐厅装饰架大样A/B图 玄关装饰架大样A/B图 大样A/B/C/D/E/F/G/H/I图
平面图
原始结构图 拆除墙体图 新建墙体图 平面布置图 地面材质图 天花投影图 灯具定位图 照明电路图 插座布置图 给水排水图 立
图纸编号
P-01 P-02 P-03 D-01 D-02 D-03 D-04 X-01 X-02 X-03 X-04 X-05 X-06
图幅
A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3
前言说明
01 02 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 封面 目录 施工图设计说明 电气设计说明 物料表一 物料表二 31 32 33
图纸目录
序号 图纸名称 图纸编号 图幅
A3 ML-01 SM-01 SM-02 WLB-01 WLB-02 PM-01 PM-02 PM-03 PM-04 PM-05 PM-06 PM-07 PM-08 PM-09 PM-10 PM-11 LM-01 LM-02 LM-03 LM-04 LM-05 LM-06 LM-07 LM-08 LM-09 LM-10 LM-11 LM-12 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 A3 38 39 40 41 42 43 34 35 36 37

CAD布局中怎么批量打印多张图纸

CAD布局中怎么批量打印多张图纸

CAD布局中怎么批量打印多张图纸有时候在CAD布局里面打印图纸都是单张打印的,但偶尔会出现一些多张图纸要打印的情况。

那么大家知道CAD布局中怎么批量打印多张图纸吗?下面是店铺整理的CAD布局中怎么批量打印多张图纸的方法,希望能帮到大家!CAD布局中批量打印多张图纸的方法首先,进行打印设置方面的配置。

选择相应的打印机、纸张、打印样式,然后按照需要设置其他的打印参数。

由于该功能自动打印是对每张图纸图框的识别,因此需要让软件能自动识别图纸的图框,比如打印5张图纸,则需要软件能主动识别出5个图框。

在软件里提供了3种方式:图块(图框为特定图块)、图层(指定图层为封闭矩形)、散线(图框为散的直线)。

一般来说,如果需要打印的图纸图框是某个特定图块,那么可以直接选择第一种方式,比较方便。

但是如果图纸的图框在图块或者图层的设定上比较随意,那么软件就无法自动判断出图框了,这时候需要“帮助”,手动绘制一个特定层的封闭矩形来实现。

例如在这个例子里),可以设置一个图框层,并设置为不打印。

然后,将层切换到图框层,将需要打印的5张图用矩形框起来。

接着,调出批量打印界面,将图框形式选择为图层,图层名选择为:图框层。

然后点击“选择批量打印图纸”,框选整个图纸,确定之后,自动弹出批量打印界面,显示如下信息:这表示,DWG文件中的5张图纸已被识别,此时点击确定,开始批量打印,软件会依次打印出符合之前设定要求的5张图纸。

设置完成后,选择“文件”—“发布”的功能,调出发布功能对话框。

由于只是在模型空间打印,所以只选择“模型选项卡”,发布到打印机即可。

最重要的是,将页面设置由默认修改为之前设置的名称“1、2、3、4、5”,然后点击“发布”,软件就可以将所有的图纸一次性打印出来了,在一定程度上也节省了的精力和时间,显的非常方便和快捷。
