TNY264开关电源的应用电路图
TNY264或TNY268芯片资料

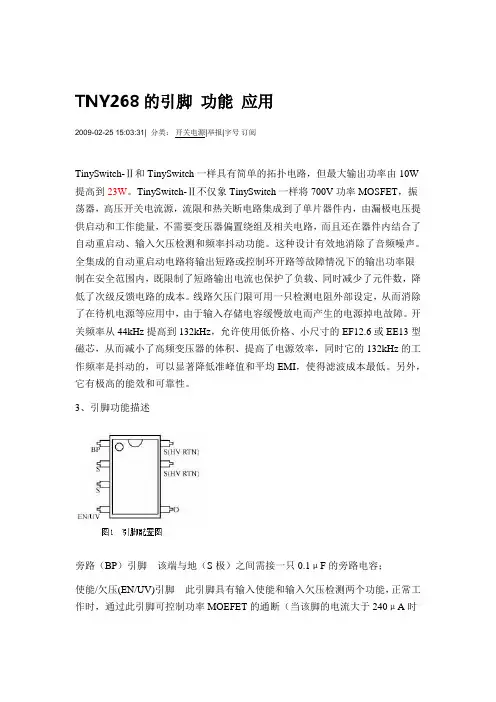

TNY268的引脚功能应用2009-02-25 15:03:31| 分类：开关电源|举报|字号订阅TinySwitch-Ⅱ和TinySwitch一样具有简单的拓扑电路，但最大输出功率由10W 提高到23W。
TinySwitch-Ⅱ不仅象TinySwitch一样将700V功率MOSFET，振荡器，高压开关电流源，流限和热关断电路集成到了单片器件内，由漏极电压提供启动和工作能量，不需要变压器偏置绕组及相关电路，而且还在器件内结合了自动重启动、输入欠压检测和频率抖动功能。
这种设计有效地消除了音频噪声。
全集成的自动重启动电路将输出短路或控制环开路等故障情况下的输出功率限制在安全范围内，既限制了短路输出电流也保护了负载、同时减少了元件数，降低了次级反馈电路的成本。
线路欠压门限可用一只检测电阻外部设定，从而消除了在待机电源等应用中，由于输入存储电容缓慢放电而产生的电源掉电故障。
开关频率从44kHz提高到132kHz，允许使用低价格、小尺寸的EF12.6或EE13型磁芯，从而减小了高频变压器的体积、提高了电源效率，同时它的132kHz的工作频率是抖动的，可以显著降低准峰值和平均EMI，使得滤波成本最低。
另外，它有极高的能效和可靠性。
3、引脚功能描述旁路（BP）引脚该端与地（S极）之间需接一只0.1μF的旁路电容；使能/欠压(EN/UV)引脚此引脚具有输入使能和输入欠压检测两个功能，正常工作时，通过此引脚可控制功率MOEFET的通断（当该脚的电流大于240μA时将功率MOSFET关断），此引脚还通过与输入直流高电压相连的外部电阻来检测欠压情况，若该引脚没有与外部电阻相连，则没有输入欠压功能；源极（S）引脚控制电路的公用点，连接到内部MOSFET的源极，4个源极在内部是相连通的，它们被划分成两组，其中2个S端须接控制电路的公共端，另2个S（HVRTN）端则接高压返回端，其典型应用电路如图2所示。
图3为TinySwitch-Ⅱ的功能框图。
电脑开关电源原理及电路图
电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。
图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
常用8脚开关电源芯片
常用8脚开关电源芯片开关电源芯片是电源管理中常见的一种电源管理IC，它通过开关控制电源的开关状态，使得输入电源能够连接到输出负载部分，从而实现对电源的稳定输出和管理。
常用的8脚开关电源芯片有很多种，下面主要介绍其中的几种。
1. LM317LM317是一种调整型电位技术电源芯片，它可以提供1.2V到37V的可调电源输出，并且在负载变化时能够自动调节输出电压。
它的输入电压可以高达40V，最大输出电流为1.5A。
2. LM7805LM7805是一种固定输出电压的线性稳压器，它的输出电压为5V，并且具有较高的输出电流和低的静态功耗。
它的输入电压范围为7V到35V，最大输出电流为1A。
3. LM2596LM2596是一种可调的开关稳压器，它可以在输入电压范围为4.5V到40V时提供可调的输出电压。
它的输出电流最大可以达到3A，具有较高的效率和稳定性。
4. UC3842UC3842是一种常用的开关电源控制芯片，它具有宽的输入电压范围和高的开关频率。
它可以实现对开关管的开关控制，从而实现对输出电流和电压的精确调节。
5. TNY264TNY264是一种集成开关电源控制器，它具有较高的开关频率和低的静态功耗。
它可以实现对输入电压和输出电压的控制，适用于广泛的应用场景。
6. XL4015XL4015是一种高效率的降压型开关稳压器，它可以通过PWM（脉宽调制）控制实现对输出电压的可调。
它的输入电压范围为8V到32V，最大输出电流为5A。
7. MP2307MP2307是一种高效率的降压型开关稳压器，它可以在输入电压范围为4.75V到23V时提供可调的输出电压。
它的最大输出电流为3A。
8. TS4950TS4950是一种高性能的音频功率放大器，它具有低的静态功耗和低的失真。
它可以在输入电压范围为2.7V到5.5V时提供可调的输出功率。
总结：以上介绍了常见的8脚开关电源芯片，它们在不同的工作场景和应用中具有不同的特点和优势。
常见手机充电器电路图2
手机充电器电路图2随风吹去收集整理超力通手机旅行充电器适合给摩托罗拉３０８、３２８、３３８及３６８等系列手机电池充电。
该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。
在150～250V、40ｍA的交流市电输入时，可输出300±50mA电流。
该充电器采用了RCC振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通／截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
２２０Ｖ市电经ＶＤ１～ＶＤ４桥式整流后在Ｖ２的集电极上形成一个３００Ｖ左右的直流电压。
由Ｖ２和开关变压器组成间歇振荡器。
开机后，３００Ｖ直流电压经过变压器初级加到Ｖ２的集电极，同时该电压还经启动电阻Ｒ２为Ｖ２的基极提供一个偏置电压。
由于正反馈作用，Ｖ２Ｉｃ迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。
此电压若超过稳压管VD１７的稳压值，VD１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。
Ｖ２的截止时间与其输出电压呈反比。
ＶＤ１７的导通／截止直接受电网电压和负载的影响。
开关电源各模块原理实图讲解

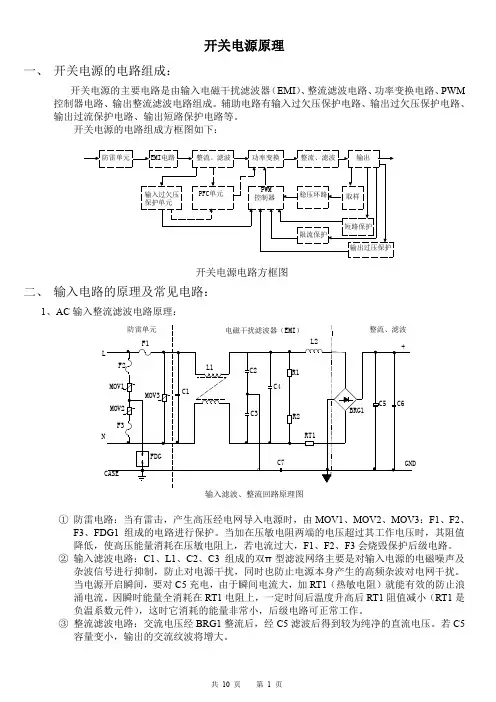

开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMF3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、功率变换电路：1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
TNY264开关电源的应用电路图
TNY264开关电源的应用电路图TinySwitch?II系列产品可广泛用于23W以下小功率、低成本的高效开关电源。
例如，IC卡付费电度表中的小型化开关电源模块，手机电池恒压／恒流充电器，电源适配器（Powersupplyadapter），微机、彩电、激光打印机、录像机、摄录像机等高档家用电器中的待机电源（Standbypowersupply），还适用于ISDN 及DSL网络终端设备。
使用TinySwitch?II便于实现开关电源的优化设计。
由于其开关频率提高到132kHz，因此高频变压器允许采用EE13或EF12.6小型化磁芯，并达到很高的电源效率。
TinySwitch?II具有频率抖动特性，仅用一只电感（在输出功率小于3W 或可接受的较低效率时，还可用两个小电阻）和两只电容，即可进行EMI滤波。
即使在短路条件下，也不需要使用大功率整流管。
做具有恒压／恒流特性的充电器时，TinySwitch?II能直接从输入高压中获取能量，不需要反馈绕组，并且即使输出电压降到零时仍能输出电流，因此可大大简化充电器的电路设计。
对于需要欠压保护的应用领域（如PC待机电源），也能节省元件数量。
1:TinySwitch?II的典型应用1:1 -- 2.5W恒流／恒压输出式手机电池充电器由TNY264（IC1）构成的2.5W（5V、0.5A）、交流宽范围输入的手机电池充电器电路，如图1所示。
RF为熔断电阻器。
85V～265V交流电经过VD1～VD4桥式整流，再通过由电感L1与C1、C2构成的π型滤波器，获得直流高压UI。
R1为L1的阻尼电阻。
利用TNY264的频率抖动特性，允许使用简单的滤波器和低价格的安全电容C8（Y电容）即可满足抑制初、次级之间传导式电磁干扰（EMI）的国际标准。
即使发生输出端容性负载接地的最不利情况下，通过给高频变压器增加屏蔽层，仍能有效抑制EMI。
由二极管VD6、电容C3和电阻R2构成的钳位保护电路，能将功率MOSFET关断时加在漏极上的尖峰电压限制在安全范围以内。
TNY266P
TNY266P ---引脚电路图TNY266P是一款10 W高效小功率隔离式开关电源用集成电路，该系列产品包括TNY264P/G，TNY266P/G，TNY267P/G，TNY268P/G，共8种型号。
该芯片内包括一个耐压700V 的功率MOSFET 开关管、和电源控制器及保护电路组成。
控制方式不同于传统的PWM型开关电源，采用简单的开/关控制输出电压，瞬态响应时间比传统的PWM型快，具有欠压保护功能。
其外形图、应用电路图、内部方框图如下：BP端：该脚具有两个功能：1、输入控制功能：正常工作时，通过此引脚可控制功率MOEFET的通、断（当该脚的电流大于240μA时将功率MOSFET关断）2、输入欠压检测功能：此引脚可通过外接电阻与输入直流电压相连用来检测欠压情况。
如该引脚不经外电阻与输入直流高压相连，就没有输入欠压保护功能；外接0.1uF旁路电容。
漏极-D ：D是连接到内部功率MOSFET的漏极引脚、提供启动和工作电流。
源极S：S脚是连接到内部MOSFET的源极，是控制电路的公用点，4个S源极在内部是相连通的，它们被划分成两组，其中2个S端须接控制电路的公共端，另2个S（HVRTN）端则接高压返回端。
EN/UV引脚：接在直流输入高压电源和EN/UV引脚间的外接电阻是用作监测直流输入电压的，当电压低于设定值时，欠压检测电路就将旁路端电压UBP从正常值5.8V降至4.8V，强迫功率MOSFET关断，起到保护作用。
当输出MOSFET关断时，5.8V稳压器通过漏极电压抽取电流将旁路引脚上连接的旁路电容充电至5.8V，当MOSFET导通时，TinySwitch-Ⅱ消耗存储在旁路电容中的能量；另外，TinySwitch-Ⅱ中还有一个6.3V并联稳压器，当电流经外部电阻注入旁路引脚时，稳压器将旁路引脚电压箝位在6.3V，这样能方便地通过偏置绕组对TinySwitch-Ⅱ外部供电，将空载功耗降至约50mW。
光耦U2和VR1：用于5V的输出检测，R5用以给稳压管提供偏置电流。
滚筒式全自动洗衣机的电路分析和故障检修
任务一 采用电动程控器的滚筒式全自动洗衣机电路分 析和故障检修
任务二 电脑控制式滚筒洗衣机电路分析
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析
和故障检修
1．电路分析
小鸭牌
XQG50-156 型
滚筒式全自动洗
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
（2）加热洗涤电路 其工作电路如图12-7所示。
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
4）洗涤电路 洗涤电路的工作电路如图12-8所示。
1）供电电路 2）供水电路
（1）预注水电路,如图12-4所示。
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
（2）注水电路 （3）过进水（又称强制进水）电路
过进水电路工作时，程序控制器触点3-23、45-43接通。电流由电源经程 控器触点3-23、45-43、进水阀EV、排水泵PS到节点18形成供水回路。 由于受程控制器的触点45-43的控制，其工作方式仍是进水30s、停30s的 间歇进水方式。其工作电路见图12-5。
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
2．常见故障检修 （见教材201页）
项目12 滚筒式全自动洗衣机的电路分析和故障 检修
任务二 电脑控制式滚筒洗衣机电路分析
1．电路分析 1）电源电路 电源电路采用
开关电源电路图详细讲解
开关电源电路图讲解.多图!！！图片：图片:图片：图片：开关电源电路图一、主电路从交流电网输入、直流输出的全过程，包括:1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。
2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换.3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分,频率越高，体积、重量与输出功率之比越小.4、输出整流与滤波：根据负载需要,提供稳定可靠的直流电源。
二、控制电路一方面从输出端取样,经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的资料，经保护电路鉴别，提供控制电路对整机进行各种保护措施.三、检测电路除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表资料。
四、辅助电源提供所有单一电路的不同要求电源。
开关控制稳压原理开关K以一定的时间间隔重复地接通和断开，在开关K接通时，输入电源E通过开关K和滤波电路提供给负载RL,在整个开关接通期间,电源E向负载提供能量；当开关K断开时，输入电源E便中断了能量的提供。
可见，输入电源向负载提供能量是断续的，为使负载能得到连续的能量提供，开关稳压电源必须要有一套储能装置，在开关接通时将一部份能量储存起来,在开关断开时，向负载释放。
图中，由电感L、电容C2和二极管D组成的电路，就具有这种功能。
电感L用以储存能量，在开关断开时，储存在电感L中的能量通过二极管D释放给负载，使负载得到连续而稳定的能量，因二极管D使负载电流连续不断，所以称为续流二极管.在AB间的电压平均值EAB可用下式表示：EAB=TON/T＊E式中TON为开关每次接通的时间,T为开关通断的工作周期（即开关接通时间TON和关断时间TOFF 之和）。
由式可知，改变开关接通时间和工作周期的比例,AB间电压的平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便能使输出电压V0维持不变。
【2019年整理】TinySwitch-II系列第二代微型单片开关电源的原理
TinySwitch II系列第二代微型单片开关电源的原理TinySwitch II系列是美国PI（PowerIntegrations）公司继TinySwitch之后，于2001年3月新推出的第二代增强型隔离式微型单片开关电源集成电路。
该系列产品包括TNY264P／G、TNY266P／G～TNY268P／G，共8种型号。
它特别适合制作高效率、低成本、微型化的小功率开关电源，例如手机电池充电器、PC机待机电源、彩色电视机待机电源、交流电源适配器、电机控制器以及ISDN或DSL网络终端，是体积大、效率低的线性稳压电源理想的替代品。
1TinySwitch II系列的产品分类及性能特点1.1产品分类产品分类见表1表1TinySwitch II系列产品的分类及最大连续输出功率POM1.2性能特点与第一代产品TinySwitch（TNY253～TNY255）相比，它除了保留结构简单、使用方便等优点之外，还具有以下显著特点：（1）在增加输出功率的同时，降低了芯片的功耗，使电源效率得到进一步提高。
当交流输入电压达到最大值265V，空载时芯片的功耗一般低于50mW。
TinySwitch 系列产品的最大输出功率为10W （TNY255P ／G 型），TinySwitch II 系列产品则提高到23W （TNY268P ／G 型）。
开关频率也从44kHz 提高到132kHz ，这不仅能提高电源转换效率，还允许使用低价格、小尺寸的EE13或EF12.6型磁芯，减小高频变压器的体积。
（2）增加了自动重启动计数器、极限电流状态机和输入欠压检测电路。
利用一只检测电阻来设定输入电压的欠压阈值，消除了在待机电源等应用中因输入滤波电容缓慢放电而引起的电源掉电故障。
一旦发生输出短路、控制环开路或者掉电故障，均能保护芯片不受损坏。
表2TinySwitch II 与TinySwich 的性能比较 功能 TinySwitchTNY254 TinySwitch ⅡTNY264、266～268TinySwitch Ⅱ的优点 开关频率44kHz±10％ 132kHz±6％ ①减小高频变压器的体积②提高开关电源的效率③改善稳压性能④降低开关电源成本 开关频率的温漂误差＋8％ ＋2％ 开关频率抖动量—— ±4kHz ①抑制电磁干扰②降低滤波元件成本 对由高频变压器产生的音频噪声进行衰减—— 有 有效滤除浸漆变压器的音频噪声，变压器无须采用特殊结构或胶合剂 输入欠压检测 —— 用一只电阻设定欠压阈值UUV ①保护功能更加完善②能抑制开/关噪声漏极极限电流的偏差±9.8％(25℃) ±6.8％(25℃)①提高输出功率②简化了大批量生产的制造工艺在0～100℃范围内极限电流的温漂－8％0％自动重启动——有①限制了短路输出电流，使之小于满载电流②当控制环路出现开环故障时，能对负载起到保护作用③外围电路中无须再增加元件旁路端的电压钳位保护——内部设有钳位用的6.3V稳压管允许器件从初级辅助绕组获得能量，降低了芯片的功耗所用封装的漏极防漏电距离0.94mm 3.48mm防止D S管脚之间因落有灰尘、杂物而造成高压漏电图1TinySwitch II的引脚排列（3）将TinySwitch的使能端（EN）改为双功能引出端“使能／欠压端”（EN／UV）。
开关电源工作原理及电路图
关于外形现在LED日光灯电源,做灯的厂家普遍要求放在灯管内,如放T8灯管内.很少一部分外置.不知道为什么都要这样.其实内置电源又难做,性能也不好.但不知为什么还有这么多人这样要求.可能都是随风倒吧.外置电源应该说是更科学,更方便才对.但我也不得不随风倒,客户要什么,我就做什么.但做内置电源,有相当难度哦.因为外置的电源,形状基本没有要求,想做多大做多大,想做成什么形状也没关系.内置电源,只能做成两种,一种是用的最多的,就是说放在灯板下面,上面放灯板。
下面是电源,这样就要求电源做的很薄,不然装不进.而且这样只能把元件倒下,电源上的线路也只有加长.我认为这样不是个好办法.不过大家普遍喜欢这样搞.我就搞.还有就是用的少一些,放两端的,即放在灯管两头,这样好做些,成本也低些.我也有做过,基本就是这两种内置形状了。
关于此种电源的要求和电路结构的问题我的看法是,因为电源要内置在灯里,而发热是LED光衰最大的杀手,所以发热一定要小,就是效率一定得高.当然得有高效率的电源.对于T8一米二长的那种灯,最好是不要用一支电源,而是用二支,两端各一只,将热量分散.从而不使热量集中在一个地方.电源的效率主要取决于电路的结构和所用的器件.先说电路结构,有些人还说要隔离电源,我想绝对是没必要的,因为这种东西本来就是置于灯体内部,人根本摸不到.没必要隔离,因为隔离电源的效率比不隔离效率要低,第二是,最好输出要高电压小电流,这样的电源才能把效率做高.现在普遍用到的是,BUCK电路,即降压式电路.最好是把输出电压做到一百伏以上,电流定在100MA上那样,如驱动一百二十只,最好是三串,每串四十只,电压就是一百三十伏,电流60MA.这种电源用的很多,本人只是认为有一点不好,如果开关管失控通咱,LED会玩完.现在LED这么贵.我比较看好升压式电路,此种电路的好处,我反复的说过,一是效率较降压式的高些,二是电源坏了,LED灯不会坏.这样能确保万无一失,如果烧坏一个电源,只是损失几块钱,烧一个LED日光灯,就会赔掉上百元的成本.所以我一直首推还是升压式的电源.还有就是,升压式电路,很容易把PF值作高,降压式的就麻烦一些.我绝对升压式电路用于LED日光灯的好处还是有压倒性的强于降压式的.只是有一年缺点,就是在220V市电输入情况下,负载范围比较窄,一般只能适用于1 00至140个一串或两串LED,对于少于此数的,或是夹在中间的,却用起来不方便.不过现在做LED日光灯的,一般60CM长那种都是用100至140,一米二的那种,一般就是用二百到二百六那样,使用起来还是可以的.所以现在LED日光灯一般使用的是不隔离降压电路,还有不隔离升压电路,此种电路用于LED日光灯,应该可以算是本人首创。
TNY264开关电源的应用电路图
TNY264开关电源的应用电路图TNY264开关电源的应用电路图系列产品可广泛用于23W以下小功率、低成本的高效开关电源。
例如，IC 卡付费电度表中的小型化开关电源模块，手机电池恒压／恒流充电器，电源适配器（Powe rsupplyadapter），微机、彩电、激光打印机、录像机、摄录像机等高档家用电器中的待机电源（Standbypowersupply），还适用于ISDN及DSL网络终端设备。
使用便于实现开关电源的优化设计。
由于其开关频率提高到132kHz，因此高频变压器允许采用EE13或EF12.6小型化磁芯，并达到很高的电源效率。
TinySwit 具有频率抖动特性，仅用一只电感（在输出功率小于3W或可接受的较低效率时，还可用两个小电阻）和两只电容，即可进行EMI滤波。
即使在短路条件下，也不需要使用大功率整流管。
做具有恒压／恒流特性的充电器时，能直接从输入高压中获取能量，不需要反馈绕组，并且即使输出电压降到零时仍能输出电流，因此可大大简化充电器的电路设计。
对于需要欠压保护的应用领域（如PC待机电源），也能节省元件数量。
的典型应用1:1 -- 2.5W恒流／恒压输出式手机电池充电器由TNY264（IC1）构成的2.5W（5V、0.5A）、交流宽范围输入的手机电池充电器电路，如图1所示。
RF为熔断电阻器。
85V～265V交流电经过VD1～VD4桥式整流，再通过由电感L1与C1、C2构成的π型滤波器，获得直流高压UI。
R1为L1的阻尼电阻。
利用TNY264的频率抖动特性，允许使用简单的滤波器和低价格的安全电容C8（Y电容）即可满足抑制初、次级之间传导式电磁干扰（EMI）的国际标准。
即使发生输出端容性负载接地的最不利情况下，通过给高频变压器增加屏蔽层，仍能有效抑制EMI。
由二极管VD6、电容C3和电阻R2构成的钳位保护电路，能将功率MOSFET关断时加在漏极上的尖峰电压限制在安全范围以内。
当输出电流IO低于500mA时，电压控制环工作，电流控制环则因晶体管VT截止而不起作用。
电脑开关电源原理及电路图
电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。
图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图————————————————————————————————作者：————————————————————————————————日期：一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
TNY264开关电源的应用电路图
TNY264开关电源的应用电路图收藏此信息打印该信息添加：用户发布来源：未知TNY264开关电源的应用电路图TinySwitch II系列产品可广泛用于23W以下小功率、低成本的高效开关电源。
例如，IC 卡付费电度表中的小型化开关电源模块，手机电池恒压／恒流充电器，电源适配器（Powe rsupplyadapter），微机、彩电、激光打印机、录像机、摄录像机等高档家用电器中的待机电源（Standbypowersupply），还适用于ISDN及DSL网络终端设备。
使用TinySwitch II便于实现开关电源的优化设计。
由于其开关频率提高到132kHz，因此高频变压器允许采用EE13或EF12.6小型化磁芯，并达到很高的电源效率。
TinySwit ch II具有频率抖动特性，仅用一只电感（在输出功率小于3W或可接受的较低效率时，还可用两个小电阻）和两只电容，即可进行EMI滤波。
即使在短路条件下，也不需要使用大功率整流管。
做具有恒压／恒流特性的充电器时，TinySwitch II能直接从输入高压中获取能量，不需要反馈绕组，并且即使输出电压降到零时仍能输出电流，因此可大大简化充电器的电路设计。
对于需要欠压保护的应用领域（如PC待机电源），也能节省元件数量。
1:TinySwitch II的典型应用1:1 -- 2.5W恒流／恒压输出式手机电池充电器由TNY264（IC1）构成的2.5W（5V、0.5A）、交流宽范围输入的手机电池充电器电路，如图1所示。
RF为熔断电阻器。
85V～265V交流电经过VD1～VD4桥式整流，再通过由电感L1与C1、C2构成的π型滤波器，获得直流高压UI。
R1为L1的阻尼电阻。
利用TNY264的频率抖动特性，允许使用简单的滤波器和低价格的安全电容C8（Y电容）即可满足抑制初、次级之间传导式电磁干扰（EMI）的国际标准。
即使发生输出端容性负载接地的最不利情况下，通过给高频变压器增加屏蔽层，仍能有效抑制EMI。
开关电源工作原理及电路图
开关电源工作原理及电路图2018-01-24 开关电源电路图随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40%－50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85%以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
开关电源电路图及工作原理
开关电源电路图及工作原理
以下是一种常见的开关电源电路图及其工作原理：
该电路图包括输入端（Vin）、输出端（Vout）、开关管（Q）、变压器（T）、二极管（D）和滤波电容（C）。
工作原理如下：
1. 当输入电压Vin为正常工作范围时，通过开关管Q的导通
和截止，实现开关管Q的开关，从而实现电流的导通和截止。
当开关管Q截止时，开关电源工作于不工作（断开）状态。
2. 当开关管Q导通时，输入电压Vin通过变压器T的反馈，
经过变换，输出到输出端Vout。
输出端Vout的电压将根据变
压器T的变压比进行转换。
变压器T的变压比可以通过设计
和调整变压器T的结构和参数来实现。
3. 在开关管Q导通时，二极管D导通，使电流流过滤波电容C，从而实现电流的稳定和平滑输出。
当开关管Q截止时，二
极管D截止，断开电流通路。
通过以上工作原理，开关电源能够以高效率实现输入电压到变换输出电压的转换。
由于开关管Q的开关动作，可以快速控
制电流的导通和截止，从而实现高效的电能转换和节能效果。
电路中的各个元器件相互配合，实现了开关电源的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

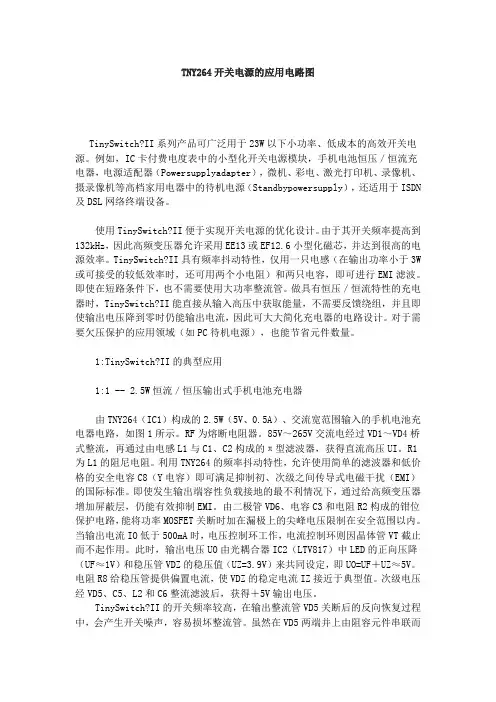

TNY264开关电源的应用电路图TinySwitch?II系列产品可广泛用于23W以下小功率、低成本的高效开关电源。
例如，IC卡付费电度表中的小型化开关电源模块，手机电池恒压／恒流充电器，电源适配器（Powersupplyadapter），微机、彩电、激光打印机、录像机、摄录像机等高档家用电器中的待机电源（Standbypowersupply），还适用于ISDN 及DSL网络终端设备。
使用TinySwitch?II便于实现开关电源的优化设计。
由于其开关频率提高到132kHz，因此高频变压器允许采用EE13或EF12.6小型化磁芯，并达到很高的电源效率。
TinySwitch?II具有频率抖动特性，仅用一只电感（在输出功率小于3W 或可接受的较低效率时，还可用两个小电阻）和两只电容，即可进行EMI滤波。
即使在短路条件下，也不需要使用大功率整流管。
做具有恒压／恒流特性的充电器时，TinySwitch?II能直接从输入高压中获取能量，不需要反馈绕组，并且即使输出电压降到零时仍能输出电流，因此可大大简化充电器的电路设计。
对于需要欠压保护的应用领域（如PC待机电源），也能节省元件数量。
1:TinySwitch?II的典型应用1:1 -- 2.5W恒流／恒压输出式手机电池充电器由TNY264（IC1）构成的2.5W（5V、0.5A）、交流宽范围输入的手机电池充电器电路，如图1所示。
RF为熔断电阻器。
85V～265V交流电经过VD1～VD4桥式整流，再通过由电感L1与C1、C2构成的π型滤波器，获得直流高压UI。
R1为L1的阻尼电阻。
利用TNY264的频率抖动特性，允许使用简单的滤波器和低价格的安全电容C8（Y电容）即可满足抑制初、次级之间传导式电磁干扰（EMI）的国际标准。
即使发生输出端容性负载接地的最不利情况下，通过给高频变压器增加屏蔽层，仍能有效抑制EMI。
由二极管VD6、电容C3和电阻R2构成的钳位保护电路，能将功率MOSFET关断时加在漏极上的尖峰电压限制在安全范围以内。
当输出电流IO低于500mA时，电压控制环工作，电流控制环则因晶体管VT截止而不起作用。
此时，输出电压UO由光耦合器IC2（LTV817）中LED的正向压降（UF≈1V）和稳压管VDZ的稳压值（UZ=3.9V）来共同设定，即UO=UF＋UZ≈5V。
电阻R8给稳压管提供偏置电流，使VDZ的稳定电流IZ接近于典型值。
次级电压经VD5、C5、L2和C6整流滤波后，获得＋5V输出电压。
TinySwitch?II的开关频率较高，在输出整流管VD5关断后的反向恢复过程中，会产生开关噪声，容易损坏整流管。
虽然在VD5两端并上由阻容元件串联而成的RC吸收电路，能对开关噪声起到一定的抑制作用，但效果仍不理想，况且在电阻上还会造成功率损耗。
解决的办法是在次级整流滤波器上串联一只磁珠图1: 2.5W恒压／恒流式手机电池充电器点击放大磁珠（Magneticbead）是近年来问世的一种超小型的非晶合金磁性材料，它与铁氧体属两种材料。
市售的磁珠外形与塑封二极管相仿，外形呈管状，但改用磁性材料封装，内穿一根导线而制成的小电感。
常见磁珠的外形尺寸有Φ2.5×3（mm）、Φ2.5×8（mm）、Φ3×5（mm）等多种规格。
供单片开关电源使用的磁珠，电感量一般为几至几十μH。
磁珠的直流电阻非常小，一般为0.005Ω～0.01Ω。
通常噪声滤波器只能吸收已发生了的噪声，属于被动抑制型；磁珠的作用则不同，它能抑制开关噪声的产生，因此属于主动抑制型，这是二者的根本区别。
磁珠可广泛用于高频开关电源、录像机、电子测量仪器、以及各种对噪声要求非常严格的电路中。
图1中的滤波电感L2，就选用3.3μH的磁珠，可滤除VD5在反向恢复过程中产生的开关噪声。
由晶体管VT、电流检测电阻R4和光耦合器IC2组成电流控制环。
当输出电流IO接近于500mA时，由于R4上的压降升高，使晶体管VT的发射极电压 UBE 也随之升高，VT进入放大区，此时电流控制环开始起作用，输出呈恒流特性。
即使输出端发生短路故障，使得IO↑，UO→0V，由于电阻R6和R4上的总压降约为1.2V，仍能维持VT和光耦合器中LED的正常工作。
R3为基极限流电阻。
1.2 -- 15W的PC机待机电源电路字串6 一种输出功率为15W的PC机待机电源电路如图2所示。
该电源可提供两路输出：主输出为＋5V、3A；辅助输出则为＋12V、20mA。
总输出功率为 15.24W，电源效率高于78％。
电路中采用两片集成电路：TNY267P型微型单片开关电源（IC1），SFH615?2型线性光耦合器（IC2）。
直流输入电压为140V～375V，这对应于交流输入电压为230V±15％或者110／115V倍压输入的情况。
利用TNY267P的欠压检测、自动重启动和高频开关特性，允许使用体积较小、价格较低的EE22型高频变压器磁芯。
TNY267P芯片采用的是DIP?8封装形式，它能滤除因输出滤波电容缓慢放电而引起自动重启动时，在输出电压波形上形成的毛刺。
当输入电压低于欠压值时，TNY267P就自动关断，起到保护作用；仅当输入电压高于欠压阈值时才工作。
R2、R3为欠压阈值设定电阻。
二者的总阻值选4MΩ时，欠压阈值设定为直流200V，整流后的直流高压UI必须高于200V时，才能开启电源。
而一旦开启电源，就将持续工作，直到UI 降至140V才关机。
这种滞后式关机的特性，可为待机电源提供所需的保持（Holdup）时间。
初级一侧的辅助绕组经VD2、C2整流滤波后，获得＋12V输出电压，并通过R4给TNY267P供电。
正常工作时TNY267P内部漏极驱动的电流源也停止对外部旁路电容充电，以减少其间的静态损耗。
选R4=10kΩ时，可为旁路端提供640μA的电流，这略高于TNY267P的损耗电流，超出部分将被芯片内部的稳压管钳位在6.3V的安全电压上。
字串6次级输出经VD3、C6和C7进行整流滤波。
L与C8构成后级滤波器，主要用来滤除开关噪声。
当输出端短路时，自动重启动电路就限制了输出电流的增大，并且滤除了对VD3的过冲电压。
由光耦合器IC2（SFH615?2）、稳压管VDZ对5V 输出进行检测，R5给稳压管提供偏置电流。
2:电路设计要点2.1 -- 使用注意事项（1）直流输入电压UI的最小值UImin可按90V来设计。
输入宽范围电压（85V～265V）时，输入级滤波电容C1的容量可按3μF／W的比例系数来选取；例如当输出功率PO=10W时，C1=30μF。
对于交流230V±15％固定电压输入的情况，比例系数可取1μF／W图2: 15W的PC机待机电源电路图3: TinySwitch?II的印制板元件布置图（2）为了降低损耗，提高电源效率，次级整流管宜采用肖特基势垒二极管（SchottkyBarrierDiode，英文缩写为SBD），简称肖特基二极管。
这种管子具有正向压降低（UF≈0.4V）、功率损耗小、反向恢复时间短（trr可小到几ns）等优点，适合用做低压、大电流整流或续流。
（3）选择输出功率较大的TinySwitch?II芯片，有助于提高电源效率。
例如在图2所示的电路中，选择TNY267时电源效率的下限值为78％；若采用TNY266、TNY264，就依次降为76％、74％。
（4）在特定的应用中，TinySwitch?II的最大输出功率随热环境（包括环境温度，散热条件，通风状况以及电源采用密封式还是敞开式等因素）、高频变压器磁芯的尺寸、工作方式的设计（连续模式或不连续模式）、所需功率、输入电压的最小值、输入级滤波电容的容量、输出整流管的正向压降等条件而变化，可能与TinySwitch?II系列第二代微型开关电源的原理一文中的表1中所列的典型值不同[见《电源技术应用》2001（11）]。
（5）TinySwitch?II能滤除高频变压器产生的音频噪声。
允许采用普通结构的浸漆变压器，磁芯之间也可以不用胶粘接。
当开关电源随负载的减轻而产生音频干扰时，TinySwitch?II就通过不连续地减小极限电流值，以滤除音频噪声。
字串1（6）图1中的LTV817型线性光耦合器，可用 PC817或PC817A来代替。
它们的技术参数基本相同，电流传输比CTR=80％～160％，反向击穿电压U(BR)CEO ≥35V。
（7）在图2所示电路中，待机电源若选择TNY266P芯片，输出功率就降为10W。
此时可选EE16型高频变压器磁芯，并且还可以去掉滤波电容C7。
2.2 -- 印制板设计要点TinySwitch?II芯片的印制板元器件布置图，如图3所示，这里未使用欠压保护电阻。
设计印制板时必须注意以下事项：（1）TinySwitch?II下面的敷铜板不仅作为源极接地点，还起到散热作用。
图3中阴影区域面积应足够大，才能保证TinySwitch?II和次级整流管散热良好，使芯片的结温低于100℃。
（2）旁路端电容CBP和输入滤波电容C1必须采用单点接地法，接至源极端。
连接C1、高频变压器和TinySwitch?II的初级回路应尽量短捷。
（3）初级钳位电路用于限制关断时漏极上的峰值电压。
可用R、C、VD型钳位电路来实现，亦可用200V稳压管或者瞬态电压抑制器（TVS）对漏极电压进行钳位。
在任何情况下，都要使钳位元器件到高频变压器和TinySwitch?II的距离为最短。
（4）若使用欠压检测电阻，应使电阻尽可能靠近 EN／UV端，以减少感应噪声。
还需要考虑欠压检测电阻R2和R3的耐压值。
选择（1／4）W的电阻时，一般可承受200V电压（指连续加压，下同）；对（1／2）W的电阻，耐压值则为400V。
字串3（5）安全电容（Y电容）应直接安装在初级滤波电容的正极与次级的公共地（返回端）之间，最大限度地抑制电磁干扰和共模浪涌电压。
（6）光耦合器到TinySwitch?II的EN／UV端和源极的距离应最短，以减小噪声耦合。
EN／UV脚到光耦合器的距离应小于12.7mm，到漏极的距离则应大于5.1mm。
（7）为提高稳压性能，连到次级绕组、次级整流管、次级滤波电容的的环路要尽量短。
次级整流管的焊盘面积须足够大，以确保在输出短路的情况下能将整流二极管的热量及时散发掉。
（8）连到输入、输出滤波电容的印制导线采用了末端收缩的布线方式，这有两个好处：——能使所有的高频电流通过滤波电容被滤掉（若印制导线过宽，印制导线之间的分布电容就会影响对高频干扰的滤波效果）；——减少由TinySwitch?II向输入滤波电容、由次级整流管向输出滤波电容传输的热量。
返回端与次级的连线要短捷、连线的特性阻抗要低。
另外，返回端应直接连到次级绕组的引脚处，而不是Y电容的焊点处。
