电抗器的基本知识讲解
电抗器的工作原理
电抗器的工作原理引言概述：电抗器是电力系统中常见的电气元件之一，它具有调节电流和电压等电气参数的作用。
本文将详细介绍电抗器的工作原理，包括其基本概念、工作原理和应用领域。
一、电抗器的基本概念1.1 电抗器的定义和分类电抗器是一种用来调节电流和电压的电气元件，它根据其电气特性可以分为电感器和电容器两种类型。
电感器是由线圈或线圈组成，通过电流的变化来调节电压；电容器则是由两个导体板和介质组成，通过电压的变化来调节电流。
1.2 电抗器的主要特性电抗器具有阻抗、电感和电容等特性。
阻抗是电抗器对电流和电压的阻碍程度，它随着频率的增加而增大；电感是电抗器对电流变化的反应，它使电流滞后于电压；电容是电抗器对电压变化的反应，它使电流超前于电压。
1.3 电抗器的符号表示电抗器在电路图中通常用一个带箭头的直线表示，箭头的方向表示电流的流向。
电感器的符号是一个带箭头的线圈，电容器的符号是两个平行的导体板。
二、电抗器的工作原理2.1 电感器的工作原理电感器通过电流的变化来调节电压，其工作原理基于电磁感应定律。
当电流通过电感器时，会在线圈中产生磁场，磁场的变化会引起感应电动势，从而产生电压。
这种电压的大小与电流的变化率成正比，通过调节电流的变化率可以实现对电压的调节。
2.2 电容器的工作原理电容器通过电压的变化来调节电流，其工作原理基于电容器的电场效应。
当电压施加在电容器的两个导体板上时，会在两个导体板之间形成电场。
电场的变化会导致电容器中电荷的移动，从而产生电流。
这种电流的大小与电压的变化率成正比，通过调节电压的变化率可以实现对电流的调节。
2.3 电抗器的工作原理总结电抗器的工作原理可以归纳为通过电流或电压的变化来调节对应的电气参数。
电感器通过电流的变化来调节电压，而电容器则通过电压的变化来调节电流。
通过合理选择电抗器的类型和参数，可以实现对电流和电压的精确控制。
三、电抗器的应用领域3.1 电力系统中的应用电抗器在电力系统中广泛应用于电压和电流的调节，可以提高电力系统的稳定性和效率。
电抗器基本知识介绍及应用
电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。
根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。
补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。
并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。
消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。
消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。
串联电抗器或称阻尼电抗器的作用是限制合闸涌流。
串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。
限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。
为了与其他电力设备配合，其实际阻抗不能小于额定值。
滤波电抗器与电容器配合使用，构成LC谐振支路。
针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。
平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。
在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。
若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。
启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，保护电动机正常运行。
防雷线圈通常用于变电站进出线阻波器与防雷线圈的应用场合相户外空心干式电抗器是20世纪年代出现的新一代电抗器产品，如图1.1所示。
它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。
同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。
包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。
为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。
电抗器基本知识介绍及应用培训讲学
电抗器基本知识介绍及应用培训讲学电抗器（Reactor），也称为电感器（Inductor），是一种电子元件，用于改变电路中的电流和电压的相对关系。
电抗器主要由线圈组成，线圈由绕在绝缘材料上的导线组成，导线既可以是直线型也可以是螺线型。
电抗器的主要作用是引入电感，即储存电流，并抵抗电流的变化。
电抗器常见的分类包括：1. 铁芯电感器（Iron-core Inductor）：由有磁性材料组成的铁芯包裹线圈。
铁芯的存在增加了回路中的感应电感，使得电感值较高。
2. 无铁芯电感器（Air-core Inductor）：线圈内没有磁性材料的填充物，仅由绕线构成。
无铁芯电感器的电感较低，但适用于高频电路。
3. 互感器（Transformer）：由两个或多个线圈组成的电感器。
互感器的主要作用是改变电压。
电抗器的应用领域非常广泛，以下列举几个主要应用：1.电力系统：在电力系统中，电抗器用于调节电压和电流的相位差，以提高电路的功率因素。
电抗器可以用来控制电流的流动，平衡负载和减少电网的失真。
2.电子设备：电抗器常用于电子设备的滤波电路中，用于阻止高频电流通过电路。
通过合理设置电抗器的参数，可以减小电路中的干扰和噪声。
3.电感加热：电感加热是利用电感器的原理来加热导体的技术。
当通过电感器的电流发生变化时，线圈中的磁场也发生变化，导致线圈内的电流产生感应并产生热量。
电感加热广泛应用于工业加热领域，如金属焊接、玻璃制造等。
4.电力电子：在电力电子领域，电抗器可用于控制电流的流动和变化。
例如，在变频器中，电抗器用于控制电机的速度和扭矩。
5.无线通信：在无线通信系统中，电抗器用于匹配天线和发射器/接收器之间的阻抗，以最大化信号的传输效率。
总之，电抗器是电路中常见的元件之一，通过引入电感来改变电路中电流和电压的相对关系。
电抗器在电力系统、电子设备、电感加热、电力电子和无线通信等领域都有重要的应用。
(完整版)电抗器基础知识
S
③ 将电抗器通过放电间隙接入线路。放电间隙应能耐
受一定的工频 电压(一般为1.35 UN)，它被一个开关S
所并接。正常情 况下，开关S断开，电抗器退出运行。 当该处电压达到间隙放电电压时开关S就立即动作，电 抗器自动投入，工频电压随即降至额定值以下。
电抗器---运行监视操作
1. 允许运行方式
并联电抗器正常运行方式.
▪ 本课教学内容 ▪ 一、电抗器的分类和作用 ▪ 二、并联电抗器 ▪ 三、限流电抗器 ▪ 四、串联电抗器 ▪ 五、电抗器的使用知识
一、电抗器的分类和作用
空心式 铁心式 户内型 户外型
1）并联 无功补偿作用 3）滤波 限制高次谐波
2）限流 限制短路电流的数值 4）消弧 消除过电压
5）通信 阻挡载波信号，完成通信 6）电炉 限制变压器的短路电流 7）起动 限制电动机的起动电流
④ 分裂电抗器运行时，两臂的负荷基 本相等，且两臂负荷变化小，不得 单臂运行。
⑤ 运行环境温度不超过35度。
电抗器---运行监视操作
2. 运行维护和巡视检查 ---并联电抗器
并
温度
上层油温温升不超过允许值，环境温度，负荷
特殊巡视
联
油枕
油位油色正常，油温油位对应，油位指示正常
(1)每次跳闸
电
油箱
无渗漏
检 ④ 检查电抗器的换位处接线良好，接头无过热现象。
查 ⑤ 检查电抗器室内通风设备完好，无漏水现象，门栅关闭良好。
⑥ 检查电抗器噪声和振动无异常，无放电声及焦臭味。
特
每次发生短路故障后，检查电抗器是否有位移，水泥支柱
殊 有无破碎，支柱绝缘子是否有破损，引线有无弯曲，有无放电
巡 及焦臭味。
电抗器基本知识介绍
电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。
根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。
补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。
并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。
消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。
消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。
串联电抗器或称阻尼电抗器的作用是限制合闸涌流。
串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。
限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。
为了与其他电力设备配合，其实际阻抗不能小于额定值。
滤波电抗器与电容器配合使用，构成LC谐振支路。
针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。
平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。
在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。
若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。
启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。
户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。
它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。
同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。
包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。
电抗器专业知识解释

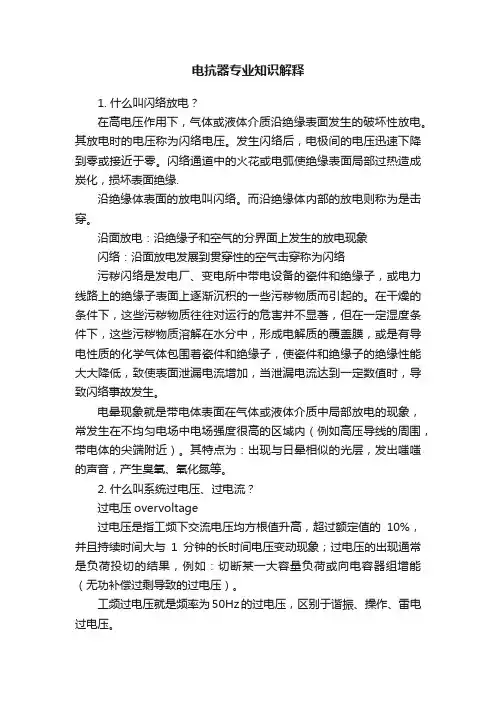

电抗器专业知识解释1. 什么叫闪络放电？在高电压作用下，气体或液体介质沿绝缘表面发生的破坏性放电。
其放电时的电压称为闪络电压。
发生闪络后，电极间的电压迅速下降到零或接近于零。
闪络通道中的火花或电弧使绝缘表面局部过热造成炭化，损坏表面绝缘.沿绝缘体表面的放电叫闪络。
而沿绝缘体内部的放电则称为是击穿。
沿面放电：沿绝缘子和空气的分界面上发生的放电现象闪络：沿面放电发展到贯穿性的空气击穿称为闪络污秽闪络是发电厂、变电所中带电设备的瓷件和绝缘子，或电力线路上的绝缘子表面上逐渐沉积的一些污秽物质而引起的。
在干燥的条件下，这些污秽物质往往对运行的危害并不显著，但在一定湿度条件下，这些污秽物质溶解在水分中，形成电解质的覆盖膜，或是有导电性质的化学气体包围着瓷件和绝缘子，使瓷件和绝缘子的绝缘性能大大降低，致使表面泄漏电流增加，当泄漏电流达到一定数值时，导致闪络事故发生。
电晕现象就是带电体表面在气体或液体介质中局部放电的现象，常发生在不均匀电场中电场强度很高的区域内（例如高压导线的周围，带电体的尖端附近）。
其特点为：出现与日晕相似的光层，发出嗤嗤的声音，产生臭氧、氧化氮等。
2. 什么叫系统过电压、过电流？过电压overvoltage过电压是指工频下交流电压均方根值升高，超过额定值的10%，并且持续时间大与1分钟的长时间电压变动现象；过电压的出现通常是负荷投切的结果，例如：切断某一大容量负荷或向电容器组增能（无功补偿过剩导致的过电压）。
工频过电压就是频率为50Hz的过电压，区别于谐振、操作、雷电过电压。
工频过电压的形成，主要是以下原因：1.空载长线路的电容效应；2.不对称短路引起的非故障相电压升高；3.甩负荷引起的工频电压升高。
拓展部分电力系统在特定条件下所出现的超过工作电压的异常电压升高。
属于电力系统中的一种电磁扰动现象。
电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。
电抗器知识介绍
电抗器的简介及应用一.电抗器的种类与概述电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。
通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。
1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）.2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。
二.常用电抗器的介绍与主要技术指标1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。
用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。
主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。
2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。
主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。
三.电抗器工作环境及绝缘等级的分类1．绝缘等级：2．环境温度：-5℃～+40℃如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。
3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：0 1000 2000 3000 4000 5000M4．空气相对湿度：≤90％ 5．绝缘水平：四.常用基本名词的定义1．电感量L （H ）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。
2．电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。
3．电压降Δµ（V ）电抗器通过额定电流In 时，电抗器的相电压降。
4．相对电压降µx （％）电抗器相电压降Δµ与电网进线的相电压u 相的比值的百分值表示。
5．额定电压Un （V ）2040 60 80100 %87%电抗器连接线路系统电网的线电压.常用如下：单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A)电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。
电抗器的基本知识
各类电抗器作用一、常规分类1.网侧进线电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时产生的电流冲击。
当电网断路容量与变流器、变频器容量比大于33:1时，网侧进线电抗器的相对电压降，对单象限工作为2%，四象限为4%。
当电网短路电压大于6%时，允许无网侧进线电抗器运行。
对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器，或一台三绕组整流变压器，其二次绕组的电源偏差应不大于0.5%2.输出电抗器亦称马达电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在540V/µS以内。
一般功率为4~90KW，变频器和电机间的电缆长度或一台变频器驱动几台电机的连接电缆总长度超过50~200M时，应设置输出电抗器。
它还作用于钝化变频器输出电压（开关频率）的陡度，减小对逆变器中的功率元件（如IGBT）的扰动和冲击。
3.平波电抗器：它的作用是将叠加在直流电流上的交流分量限定在某规定值以下；还用于并联变流器的直流侧解耦，降低断续极限，限制环流控制线路中的环流以及应用直流快速开关切断故障电流时限制其电流上升率。
对于新型直流电动机由于其电枢电感量较大（如Z4、800系列电机）。
平波电抗器可省去。
4.均流平波电抗器：它的作用是使两台直流调速器的输出电流得到均衡。
5.回馈自藕变压器：为变频器回馈单元的重要组成部分，它将处于发电状态的电机能量通过逆变器馈送回电网，以达到节能与改善系统品质的目的。
6.主电源变压器：变流器、变频器由单独的变压器供电时，其容量为变流器、变频器输出功率的1.3~1.5倍。
在这种情况下，无需配置进行电抗器7.补偿电抗器：它的作用是调节电网负载的感抗，改善功率因数。
8.并联、串联补偿电抗器：对稳态谐波源（5、7、11、13次）采用电抗百分比5%~6%的串联电抗器；对动态谐波源（3次）采用13%串联电抗器。
电抗器知识分享
户外型 户外型电抗器
电抗器分类
二.按用途分类
串联电抗器：安装在电容器回路中在电容器回路投入时起到抑制冲击 电流的作用，同时还与电容器组一起组成谐波回路，起特定谐波的滤 波作用。 并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈 上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电 压，从而降低系统绝缘水平，保证线路可靠运行。 限流电抗器：限制短路电流，将短路电流降低至设备允许的数值。 滤波电抗器：通常串联连接于电容器回路中，为某次谐波提供一个低 阻抗通道，避免谐波过多地进入系统。 分裂电抗器：串联在系统中用于限制故障电流，在正常运行时呈低阻 抗，一旦出现故障则呈较大的阻抗。 静止无功补偿并联电抗器：用于晶闸管相控快速无功补偿装置。 起动电抗器：用于大型交流电动机降压起动。 平波电抗器：用于高压直流输电系统和大功率直流电气传动装置中， 以降低直流回路中的脉动电流分量，保证直流电流的稳定。
由于现代 电力系统中大量使用含有半导体等 非线性电气元件的用电设备。比如工业中常 非线性电气元件 见的各种整流电气装置、大容量变频器、大 型交直流变换装置以及其他的电力、电子装 置。另外含有电弧和铁磁材料等的非线性材 料的用电设备，比如电弧炉、变压器、发电 机组等电气设备。产生了大量的谐波,使得看 是简单的问题变得复杂了,用以补偿的电容器 频繁损坏,有的甚至无法投入补偿电容器,当 谐波较小时,可以用谐波抑制器,但系统中的 谐波较高时,就要用串联电抗器了,放大谐波 电流。
电抗器分类
三.按电压等级分类
1.高压 1.高压电抗器 高压电抗器 主要用于6kV，10kV，20kV， 35kV等高压等级电抗器，主 要用于等高压等级的串联电 抗器、限流电抗器、限流分 裂电抗器、滤波电抗器、并 联电抗器、起动电抗器、平 波电抗器、平衡电抗器及其 它电抗器等。 2.低压电抗器 2.低压电抗器 主要用于380V、400V、 450V、480V、600V、690V 等系统中的低压电容器用串 联电抗器，滤波电抗器,变频 器用输入电抗器，输出电抗 器,平波电抗器。
电抗器基本知识介绍
电抗器基本知识介绍电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。
根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。
补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。
并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。
消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。
消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。
串联电抗器或称阻尼电抗器的作用是限制合闸涌流。
串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。
限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。
为了与其他电力设备配合，其实际阻抗不能小于额定值。
滤波电抗器与电容器配合使用，构成LC谐振支路。
针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。
平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。
在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。
若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。
启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。
户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。
它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。
同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。
包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。
电抗器基础知识及故障处理
• 沿面树枝状放电和匝间短路的形成机理 • 电抗器在运行一段时间后其表面会有污物沉积，同时表 面喷涂的绝缘材料会出现分化现象，形成污层。在夏季 潮湿季节，表面污层会受潮导致表面泄漏电流增大，产 生热量。这使得表面电场集中区域的水分蒸发较快，造 成表面部分区域出现干区，引起局部表面电阻改变。电 流在该中断处形成很小的局部电弧。随着时间的增长， 电弧将发展并发生合并，在表面形成树枝状放电痕迹， 形成沿面树枝状放电，由于绝大多数的树枝状放电产生 于电抗器端部表面与星状板相接触的区域。而匝间短路 是树枝状放电的进一步发展，即短路线匝中电流剧增， 温度升高使线匝绝缘损坏并在高温下导线融化而形成。
• 1.2、处理措施ห้องสมุดไป่ตู้
• 为了确保户外电抗器不发生树枝状放电和匝间短 路故障，应保证电抗器的端绝缘、包封绝缘的整 体性；绝缘胶应保证与导线具有良好的亲和性， 在运行条件和运行环境下，确保不产生裂纹和开 裂现象；涂刷憎水性涂料可大幅度抑制表面放电， 即使不喷涂憎水性涂层或憎水性涂层完全消失， 也能防止电极附近干区电弧的出现。此外，在污 秽程度较严重的地区，应增加清理电抗器表面和 绝缘子表面频次。
• 1、用途 • 交流异步电动机在额定电压下起动时，初始起动 电流是很大的，往往超过额定电流的许多倍（一 般是5～7倍），为了减少起动电流，不使对电 网造成影响，通常用降低电压的方法来起动交流 异步电动机，常用的降压方法是采用电抗器或自 藕变压器，交流电动机的起动过程很短（一般数 秒钟至二分钟），起动后就将降压起动用的电抗 器或自藕变压器切除。
• 三、高压启动电抗器的故障形成及处理措施
• 1.1、沿面树枝状放电和匝间短路的形成机理
• 电抗器在运行一段时间后其表面会有污物沉积，同时表 面喷涂的绝缘材料会出现分化现象，形成污层。在夏季 潮湿季节，表面污层会受潮导致表面泄漏电流增大，产 生热量。这使得表面电场集中区域的水分蒸发较快，造 成表面部分区域出现干区，引起局部表面电阻改变。电 流在该中断处形成很小的局部电弧。随着时间的增长， 电弧将发展并发生合并，在表面形成树枝状放电痕迹， 形成沿面树枝状放电，由于绝大多数的树枝状放电产生 于电抗器端部表面与星状板相接触的区域。而匝间短路 是树枝状放电的进一步发展，即短路线匝中电流剧增， 温度升高使线匝绝缘损坏并在高温下导线融化而形成。
电抗器的基本知识讲解
电抗器的分类
按结构及冷却介质、按接法、按功能、按用途进行分类。
1. 按结构及冷却介质，分为：空心式、铁心式、干式、油浸式等， 例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心 电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗 器等。
2. 按接法：分为并联电抗器和串联电抗器。
电抗器的基本知识
Leader Presentation
电抗器的定义 电抗器的分类 电抗器基本名词 电抗器的应用
电抗器的定义
电抗器（reactor ） 依靠线圈的感抗阻碍电流变化的电器 。
符号表示：
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围 产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通 电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导 线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大 的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容 抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为 电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在 人们所说的电容器就是容抗器，而电抗器专指电感器。
电抗器的应用
电抗器在电力系统中的应用
电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。 串联电抗器：主要用来限制短路电流和进行滤波，也有在滤波器中与电 容器串联或并联用来限制电网中的高次谐波。
并联电容器：一般用于超高压输电线路的末端， 用来吸收电缆线路的充 电容性无功的，进行无功补偿，使轻负荷时线路中的无功功率尽可能就 地平衡，以减少线损；轻空载或轻负荷线路上的电容效应，以降低工频 暂态过电压；改善长输电线路上的电压分布。
通信电抗器：也成为阻波器，串联在兼作通信线路的输电线路中，用于 阻挡载波信号，使之进入接收设备。
电抗器概述电抗器是一种电感元件当在具有电感值L的电抗器
第一章电抗器概述电抗器是一种电感元件，当在具有电感值L的电抗器线圈器两端产生电抗压降I L X L。
在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2Λ= W2µAc/Lc式中W———线圈的匝数；Λ———磁路的磁导〔H〕。
Λ=µH=µAc/LcH----磁场强度µ———磁路的磁导率〔H/m〕，对于空气µ≈µ0=4πx10-7 H/mAc———磁路的等效导磁面积（㎡）；Lc———磁路的等效长度（m）。
电抗器就其磁路结构而言，有空气式电抗器和带间隙的铁心式电抗器两种。
空气式电抗器无铁心，磁路主要由非铁磁材料（例如空气、变压器油等）构成，其磁导率µ≈µ0，是常数，不随负载电流变化而变化。
带间隙的铁心式电抗器（以下简称铁心式电抗器）的磁路由带气隙（或油隙）的铁心柱构成，假若铁心柱中不设置一定长度的气隙，则其磁导将呈非线性，当负载电流超过一定数值时，铁心就会饱和，其磁导率会急剧下降，从而电感、电抗也就急剧下降，会影响电抗器所接系统的正常工作。
电抗器按用途来分类主要有并联电抗器、消弧线圈、限流电抗器、饱和电抗器等。
第一节电抗器的基本结构一、铁心式电抗器的结构铁心式电抗器的结构与变压器的结构相似，但只有一个线圈———激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。
铁心结构如图1-1所示，铁心饼由硅钢片叠成，叠片方式有以下几种：图1-1铁心电抗器的铁心结构（a）单相电抗器铁心；（b）三相电抗器铁心（1）平行叠片其叠片方式如图1-2（a）所示，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。
（2）渐开线状叠片其叠片方式如图1-2（b）所示，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。
电抗器基础知识
电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。
1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2 按接法：分为并联电抗器和串联电抗器。
3 按功能：分为限流和补偿。
4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器作为无功补偿手段，在电力系统中是不可缺少的。
并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。
限流电抗器：限流电抗器一般用于配电线路。
从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。
阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。
这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。
电抗器总结
电抗器简单介绍1定义1.1电抗器电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有bu更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
1.2电容器电容器由两片接近并相互绝缘的导体制成的电极组成的储存电荷和电能的器件。
电容是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
1.2.1电力电容器用于电力系统和电工设备的电容器。
任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。
电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。
当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为乏或千乏。
2分类与作用2.1电抗器1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等。
2、按接法：分为并联电抗器和串联电抗器。
并联电抗器：并联连接在电网中，用于补偿电容电流的电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
串联电抗器：串联在电网中用于限制故障电流或在并联电路中用于负载分配的电抗器。
3、按功能：分为限流和补偿。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
部分电抗器作用：限流电抗器：限流电抗器一般用于配电线路。
从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。
