60KVA逆变器技术规范书

合集下载

逆变器技术规范书

IOMW光伏发电项目并网逆变器技术规范书2023年9月1 范围 (1)2设计和运行条件 (2)3技术标准 (2)4逆变器技术要求 (3)5供货范围 (7)6包装，装卸，运输与储存 (9)7工程服务 (11)8试验、验收和演示 (12)9资料文件 (12)10数据表（投标人细化填写） (13)1范围1、1总则1、1、1本技术规范书仅适用于荣丰农业科技开发有限公司IOMWP光伏发电项目并网逆变器，其中包括技术指标、性能、结构、试验及资料交付和技术文件等要求。

1、1、2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分提引述相关的标准和规范条文，投标方应保障供符合本规范书和相关工业标准的优质产品。

1、1、3如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的产品完全符合本规范书的全部要求。

投标方如果对本规范书有异议，应在其投标书中以“与规范书的差异”为标题的专门章节中加以详细描述说明。

1、1、4本规范书所使用的标准如与投标方所实施的标准发生矛盾时，应按水平较高的标准实施。

1、1、5投标方应严格按本规范书的格式编写投标文件。

1、1、6本规范书未尽事宜，由供、需双方协商解决。

1、2投标方的工作范围1、2.1投标方至少须按下列的项目提供并网逆变器、附属设备和服务。

a.设计b.制造c.装配d.工厂清洗和涂层e.材料试验f.设计试验产品型式试验g.生产试验产品出厂试验h.包装i.检测j.运输及现场交货k.现场服务2设计和运行条件并网型逆变装置是光伏发电系统中的关键部件，须具有高效率、低成本的特点。

光伏逆变器的高转换效率对光伏发电站发电量和电能价格有重要影响，因此光伏发电系统对逆变器的可靠性和逆变效率有很高的要求。

并网型逆变器及配电装置应在下述条件下连续工作满足其全部性能指标：(1)环境温度:-27C〜+50℃;(2)相对湿度：≤90%(25℃);(3)海拔高度：W2000m;(4)地震烈度:8度3技术标准3.1并网逆变器引用下列的标准按相关标准和准则拟定技术条件的合同设备，包括工厂由其他厂商购来的设备和配件，都符合该标准和准则的最新版本或修订本，包括投标时生效的任何更正或增补，经特殊说明者除外。

逆变器规范书2023简版

逆变器规范书逆变器规范书1. 引言逆变器是将直流电能转换为交流电能的装置，广泛应用于太阳能发电、风力发电等领域。

为确保逆变器的正常运行和安全性，制定逆变器规范书是非常必要的。

本文档旨在规范逆变器的设计、制造、和安装等各个环节，以保证逆变器的质量和可靠性。

2. 逆变器设计规范2.1 输入和输出电压逆变器的输入电压范围应符合国家标准或制造商规定的要求。

输出电压应稳定在标称电压附近，波动范围不应超过规定的误差范围。

2.2 效率和功率因数逆变器的效率应满足国家标准的要求，保证其能够将最大量的直流能转换为交流能。

功率因数应在合理范围内，以降低对电网的影响。

2.3 故障保护逆变器设计中应考虑各种故障保护机制，如过压保护、过流保护、过温保护等，以保证逆变器在异常情况下能够及时停机或采取其他措施，保证人身和设备安全。

3. 逆变器制造规范3.1 原材料选择和检验逆变器制造过程中所使用的原材料应符合国家标准或制造商规定的质量要求。

在进货时应进行严格的检验，确保原材料的质量和规格符合要求。

3.2 制造工艺流程逆变器的制造过程应有详细的工艺流程，确保每一道工序都按照规定进行，减少制造中的纰漏和错误。

3.3 产品质量控制制造过程中应有严格的产品质量控制措施，包括过程检查、成品检验、寿命等。

确保每一台逆变器出厂前都符合设计和制造要求。

4. 逆变器规范4.1 逆变器性能逆变器的性能应包括输入和输出电压、效率、功率因数等方面的，确保逆变器能够正常工作，并满足设计和制造要求。

4.2 故障检测和保护在逆变器中应进行各种故障检测和保护，验证逆变器在故障情况下的保护功能是否正常。

5. 逆变器安装规范5.1 安装环境要求逆变器的安装环境应符合国家标准或制造商规定的要求，包括通风、温度、湿度等各方面。

5.2 安装位置和固定逆变器的安装位置应选择在阴凉、通风良好的地方，并且能够方便进行维修和保养。

逆变器的固定应牢固可靠，避免因振动和震动导致的松动和故障。

艾默生逆变器技术规范参数

艾默生逆变器技术规范参数一般规定与规范艾默生可满足该章对设备、资料、培训、配合服务等的全面需求。

第二章技术规范部分2.1 光伏并网逆变器主要参数2.1.1 艾默生逆变器为三相户内式光伏并网逆变器；2.1.2 光伏并网逆变器输出参数：艾默生500KW逆变器的输出电压为380Vac，范围为380Vac±10%，该电压等级有利于系统和并网侧电气元件、变压器等设备配套；逆变器功率因数在超前0.95～滞后0.95范围内可根据调度设置；其它要求满足。

2.1.3 光伏并网逆变器输入参数：艾默生SSL 500逆变器最大输入电压可达900Vdc；MPPT输入电压范围宽达300～850Vdc；宽电压输入范围的系统可输出更多电力。

最大直流输入电流满足。

2.2 光伏并网逆变器正常使用的电网条件：艾默生逆变器满足该项的所有要求。

2.3 光伏并网逆变器的性能指标：2.3.1 艾默生逆变器的效率可达98.3%，且通过使用一体化系统设计和智能休眠技术，使系统稳定工作在高效率状态；2.3.2 满足该项电网并网电流谐波的要求。

2.3.3 艾默生逆变器满足对逆变器输出电压允许偏差的要求，其范围为380Vac±10%；2.3.4 满足关于输出直流分量不超过交流额定值0.5%的要求；2.3.5 满足关于电压不平衡度的要求。

2.3.6 艾默生逆变器的在输入电压为额定值时，设备1m前方的噪声不大于60dB。

2.4 艾默生逆变器满足标书光伏并网逆变器的电磁兼容性的全部要求。

2.5 艾默生逆变器具有标书关于电网故障、防反放电、极性反接和过载等光伏并网逆变器的基本保护功能，此外还具有完善的内部设备监控和保护功能。

2.6 艾默生逆变器的绝缘耐压性能满足标书关于绝缘电阻和绝缘强度的要求。

2.7 光伏并网逆变器的监控功能2.7.1 满足控制设备要求及功能，并且具有更完善的转换控制和监控系统，提供全面的设备运行、监控和保护告警等信息。

逆变器规格书或技术手册

逆变器规格书或技术手册逆变器规格书及技术手册第一章：引言1.1 逆变器概述逆变器是一种能够将直流电能转化为交流电能的电子设备，常用于太阳能发电、风能发电等可再生能源发电领域。

1.2 目的和范围本规格书及技术手册旨在定义逆变器的规格和性能要求，以及提供操作指南和故障排除方法。

第二章：产品描述2.1 产品结构逆变器主要包括直流输入端、交流输出端、控制电路和故障保护系统等部分。

2.2 产品类型根据应用场景和功率要求，逆变器可以分为多种类型，如太阳能逆变器、风能逆变器等。

2.3 产品规格逆变器的规格包括输入电压范围、输出功率、额定频率、效率等要素。

第三章：性能要求3.1 输入电压范围逆变器应支持广泛的输入电压范围，以适应不同的发电设备。

3.2 输出功率逆变器在额定输入条件下应能提供稳定、可靠的输出功率。

3.3 额定频率逆变器的输出频率应与电网频率相匹配，以确保交流电能的正常供应。

3.4 效率逆变器的转换效率应尽可能高，以最大限度地减小能源损耗。

3.5 波形畸变逆变器的输出波形应接近理想正弦波，并保持低畸变水平，以避免对电器设备的损坏。

3.6 过载和瞬态响应逆变器应具有过载保护功能，并能对电网电压和负载变化快速响应，以提供稳定的电能输出。

第四章：操作指南4.1 连接逆变器应按照说明书的要求正确连接输入和输出设备，并确保连接稳定可靠。

4.2 开启和关闭逆变器的开启和关闭应按照操作指南执行，以确保设备正常运行，并保护设备免受损坏。

4.3 故障诊断和排除逆变器应具备故障自诊断和故障报警功能，并提供故障排除指南，以便用户能够及时发现和解决问题。

第五章：维护保养5.1 清洁逆变器应定期清洁表面和散热器，以保持散热效果，确保设备正常工作。

5.2 检修和更换零部件逆变器在出现故障或性能下降时，应按照说明书提供的方法进行检修和更换零部件。

第六章：安全注意事项6.1 电流保护逆变器应具备电流保护功能，能够防止电流过大造成设备和人员伤害。

(光伏发电)60Mvar MCR型动技术规范书

*************工程35kV动态无功补偿成套装置（SVC）技术规范书2011年8月1. 总则1.l 本设备技术规范书适用于******光伏电站工程35kV动态无功补偿成套装置（MCR型SVC），它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

l.3 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

1.4 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜，由供、需双方协商确定。

2. 设备要求2.1 应遵循的主要现行标准，但不仅限于下列标准的要求：DL/T672-1999《变电所电压无功调节控制装置订货技术条件》DL/T597-1996 《低压无功补偿控制器订货技术条件》GB11920-89 《电站电气部分集中控制装置通用技术条件》GB 1207-1997《电压互感器》SD 325-89《电力系统电压和无功电力技术导则》SD205-1987 《高压并联电容器技术条件》。

DL442-91 《高压并联电容器单台保护用熔断器订货技术条件》。

GB50227-95 《高压并联电容器装置设计规范》。

GB311.2～311.6-83 《高电压试验技术》。

GB11024 《高电压并联电容器耐久性试验》。

GB11025 《并联电容器用内部熔丝和内部过压力隔离器》。

ZBK48003《并联电容器电气试验规范》。

GB50227《并联电容器装置设计规范》GB3983.2-89《高电压并联电容器》JB7111-97《高压并联电容器装置》DL/T604-1996《高压并联电容器装置定货技术条件》GB3983.2《高压并联电容器》GB5316《串联电抗器》GB1985-89《交流高压隔离开关和接地开关》JB 5346-1998《串联电抗器》DL/T 462－1992《高压并联电容器用串联电抗器订货技术条件》DL/T653-1998 《高压并联电容器用放电线圈订货技术条件》JB/T 3840-1985《并联电容器单台保护用高压熔断器》DL/T620 《交流电气装置的过电压保护和绝缘配合》GB/T 11032-2000《交流无间隙金属氧化物避雷器》GB/T 11024.1-2001《放电器》GB2900 《电工名词术语》GB3ll.1～6 《高压输变电设备的绝缘配合》GB3ll.7 《高压输变电设备的绝缘配合使用导则》GB 5582 《高压电力设备外绝缘污秽等级》GB11022 《高压开关设备通用技术条件》GB1985 《交流高压隔离开关和接地开关》GB 2536 《变压器油》GB5273 《变压器、高压电器和套管的接线端子》GB775 《绝缘子试验方法》GB/T4109 《高压套管技术条件》GB 1094.1-1996 《电力变压器第一部分总则》GB 1094.2-1996 《电力变压器第二部分温升》GB 1094.3-1996 《电力变压器第三部分绝缘水平和绝缘试验》GB 1094.5-1996 《电力变压器第五部分承受短路的能力》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》JB/T10088-1999 《6～220kV级变压器声级》DL/T574-1995 《有载分接开关运行维护导则》GB/T13499-1992 《电力变压器应用导则》G/T 12325-2003 《电能质量供电电压允许偏差》GB 12326-2000 《电能质量电压波动和闪变》GB/T14549-1993 《电能质量公用电网谐波》GB/T 15543-1995 《电能质量三相电压允许不平衡度》GB14285-93 《继电保护和安全自动装置技术规程》GB50217-94 《电力工程电缆设计规范》GB4856 (IEC255) 《电气继电器的绝缘试验》DL/T677-1999 《继电保护设备信息接口配套标准》《国家电网公司十八项电网重大反事故措施》国家电网公司2005年6月14日发布《国家现行包装运输标准》所有标准均会被修改，供货商在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。

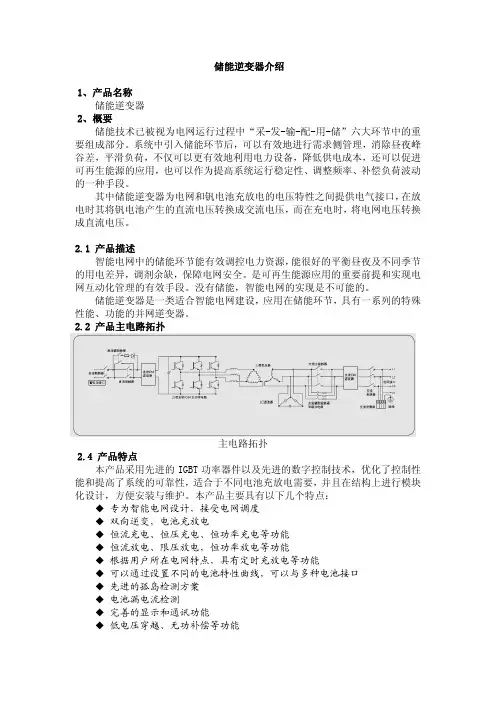

60kVA储能逆变器介绍

储能逆变器介绍1、产品名称储能逆变器2、概要储能技术已被视为电网运行过程中“采-发-输-配-用-储”六大环节中的重要组成部分。

系统中引入储能环节后，可以有效地进行需求侧管理，消除昼夜峰谷差，平滑负荷，不仅可以更有效地利用电力设备，降低供电成本，还可以促进可再生能源的应用，也可以作为提高系统运行稳定性、调整频率、补偿负荷波动的一种手段。

其中储能逆变器为电网和钒电池充放电的电压特性之间提供电气接口，在放电时其将钒电池产生的直流电压转换成交流电压，而在充电时，将电网电压转换成直流电压。

2.1 产品描述智能电网中的储能环节能有效调控电力资源，能很好的平衡昼夜及不同季节的用电差异，调剂余缺，保障电网安全。

是可再生能源应用的重要前提和实现电网互动化管理的有效手段。

没有储能，智能电网的实现是不可能的。

储能逆变器是一类适合智能电网建设，应用在储能环节，具有一系列的特殊性能、功能的并网逆变器。

2.2 产品主电路拓扑主电路拓扑2.4 产品特点本产品采用先进的IGBT功率器件以及先进的数字控制技术，优化了控制性能和提高了系统的可靠性，适合于不同电池充放电需要，并且在结构上进行模块化设计，方便安装与维护。

本产品主要具有以下几个特点：◆ 专为智能电网设计，接受电网调度◆ 双向逆变，电池充放电◆ 恒流充电、恒压充电、恒功率充电等功能◆ 恒流放电、限压放电，恒功率放电等功能◆ 根据用户所在电网特点，具有定时充放电等功能◆ 可以通过设置不同的电池特性曲线，可以与多种电池接口◆ 先进的孤岛检测方案◆ 电池漏电流检测◆ 完善的显示和通讯功能◆低电压穿越、无功补偿等功能◆满足有功功率降额（100%， 60%，30%）功能◆适合严酷的电网环境3、储能逆变器的工作模式与状态储能逆变器应该具有下述运行模式和工作状态。

进入所有模式或状态，操作人员必须能够通过在本地和远程控制操作它们。

3.1工作模式储能逆变器运行模式可分为并网模式、孤岛系统模式和混合系统模式。

逆变器技术规格书

逆变器技术规格书一、引言逆变器是一种将直流电转换为交流电的电力装置，广泛应用于太阳能发电、风能发电、电动车充电等领域。

逆变器技术规格书是对逆变器的性能和功能进行详细描述和规范的文件，旨在确保逆变器在设计、制造、安装和使用过程中能够满足相关标准和要求。

二、产品概述逆变器技术规格书首先需要对产品进行概述，包括逆变器的型号、功率范围、输入电压范围、输出电压和频率等基本参数。

同时还需要描述逆变器的外观尺寸、重量、安装方式等信息，以便用户在选择和安装过程中有清晰的了解和指导。

三、性能指标逆变器的性能指标是评价其质量和性能优劣的重要依据。

在逆变器技术规格书中，需要详细列出逆变器的效率、波形失真率、响应时间、过载能力、温度范围、湿度范围等重要性能参数，并且要注明测试方法和标准，以便用户能够准确评估逆变器的性能。

四、输入电路逆变器的输入电路是将直流电能转换为交流电能的关键部分。

逆变器技术规格书中，需要详细描述逆变器的输入电路拓扑结构、电压范围、电流范围、输入过滤器等信息。

同时还需要描述逆变器的输入电压保护功能和输入电流限制功能，以确保逆变器在输入电路异常情况下能够安全可靠地工作。

五、输出电路逆变器的输出电路是将直流电能转换为交流电能并输出给负载的关键部分。

逆变器技术规格书中，需要详细描述逆变器的输出电路拓扑结构、输出电压范围、输出电流范围、输出波形质量等信息。

同时还需要描述逆变器的输出电压保护功能和输出电流限制功能，以确保逆变器在输出电路异常情况下能够安全可靠地工作。

六、控制策略逆变器的控制策略决定了其输出波形质量和响应速度。

逆变器技术规格书中，需要详细描述逆变器的控制策略，包括PWM调制方式、闭环控制方式、电流控制方式等。

同时还需要描述逆变器的启动和停止控制、故障保护和自诊断等功能，以确保逆变器能够在各种工况下稳定运行。

七、通信接口逆变器通常需要与其他设备进行通信，以实现远程监控和控制。

逆变器技术规格书中，需要详细描述逆变器的通信接口类型、通信协议、通信速率等信息。

逆变器规范书

逆变器规范书逆变器规范书1. 引言逆变器是将直流电转换为交流电的设备。

它广泛应用于太阳能发电、风能发电等可再生能源系统中，将可再生能源转换为供电网络能够接受的交流电。

为了确保逆变器的安全性、稳定性和可靠性，在设计、制造和安装逆变器时，需要遵循一定的规范。

本文档旨在提供逆变器规范的相关要求和指导，以确保逆变器的性能和质量符合预期，同时保障使用者的安全。

2. 设计规范2.1 输入电压范围逆变器的输入电压范围应符合设计要求，并标明明确的工作电压范围。

输入电压在工作电压范围内保持稳定，对于逆变器的性能和寿命有重要影响。

2.2 输出电压和频率逆变器的输出电压和频率应符合相应的电网要求。

输出电压应稳定在额定值范围内，并具备一定的调节能力，以适应电网负载的变化。

2.3 效率要求逆变器的效率是衡量其能量转换效率的重要指标。

设计中应力求提高逆变器的效率，以最大限度地转换可再生能源的电能。

2.4 电气安全逆变器的电气安全是保障用户安全的重要条件。

设计中应考虑电缆接线、绝缘、漏电保护等因素，确保逆变器在正常工作情况下不会造成电气危险。

2.5 环境适应性逆变器应具备一定的环境适应性，能够适应不同的气候条件、工作温度范围和湿度要求。

此外，逆变器还要具备一定的抗震、防尘和防水能力，以确保在恶劣环境下仍能正常工作。

3. 制造规范3.1 材料选择在制造逆变器时，应选择符合相关标准要求的材料，确保逆变器的机械、电气性能和使用寿命。

3.2 零部件质量控制制造过程中，应对逆变器的每个零部件进行质量控制，包括严格的原材料采购、检测和筛选。

同时，还应对关键零部件进行耐久性测试，确保其在长时间使用下的可靠性。

3.3 制造工艺制造过程中应遵循相关的工艺规范，包括焊接、封装、印刷电路板等工艺环节。

应采用先进的制造技术和设备，保证逆变器的制造质量。

3.4 产品标识每个逆变器产品都应有清晰可见的产品标识，包括产品型号、生产日期、制造商信息等。

产品标识应牢固可靠，不易磨损和褪色。

逆变器通用技术规范

逆变器通用技术规范本规范对应的专用技术规范目录逆变器采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。

2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。

如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。

经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。

3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。

《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。

项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。

项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。

对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。

投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。

4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。

5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。

6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料 (1)1.5 标准和规范 (1)1.6 必须提交的技术数据和信息 (2)2 性能要求 (2)3 主要技术参数 (2)4 外观和结构要求 (3)5 验收及技术培训 (3)6 技术服务 (3)附录A 供货业绩................................................... 错误!未定义书签。

2023修正版逆变器规范书

逆变器规范书逆变器规范书1. 引言逆变器是一种电力电子设备，其主要功能是将直流电转换为交流电。

在可再生能源行业中，逆变器的应用广泛，尤其在太阳能光伏发电系统中起着至关重要的作用。

为了确保逆变器的稳定性和安全性，制定逆变器规范书对于行业发展具有重要意义。

本文档旨在规范逆变器的设计、制造、安装和运行，以保障逆变器的性能和可靠性。

本规范书适用于各类逆变器产品的研制和生产，并可作为参考指南供相关行业人员使用。

2. 术语和定义在本规范书中，以下术语和定义适用：- 逆变器：将直流电转换为交流电的电力电子设备。

- 光伏发电系统：利用太阳能光电效应将光能转化为电能的系统。

- 输出功率：逆变器输出的交流电功率。

- 效率：逆变器从输入到输出所转化的电能的效率。

- 电压稳定性：逆变器输出交流电的电压稳定程度。

3. 逆变器设计规范3.1 输入电压范围逆变器应具有适应不同输入电压范围的能力，以满足不同光伏发电系统的需求。

输入电压范围应在逆变器的技术参数中明确标示，并符合相关标准的要求。

3.2 输出功率范围逆变器应具有适应不同输出功率范围的能力，以满足不同光伏发电系统的需求。

输出功率范围应在逆变器的技术参数中明确标示，并符合相关标准的要求。

3.3 效率要求逆变器应具有高效率的特点，以最大化光伏发电系统的发电效率。

逆变器的效率应在逆变器的技术参数中明确标示，并符合相关标准的要求。

3.4 电压稳定性要求逆变器应具有稳定的输出电压，以保证光伏发电系统的正常运行。

逆变器的电压稳定性应在逆变器的技术参数中明确标示，并符合相关标准的要求。

4. 逆变器制造规范4.1 材料选用逆变器应选用高质量的材料进行制造，以确保逆变器的性能和可靠性。

材料应符合相关标准的要求。

4.2 生产流程逆变器的生产过程应符合相关的质量管理体系和标准要求。

生产流程包括原材料采购、制造加工、装配、测试等环节。

4.3 产品测试逆变器应经过严格的产品测试，包括性能测试、可靠性测试等，以确保逆变器的质量和稳定性。

逆变器规格书或技术手册

逆变器是一种将直流电转换为交流电的电子设备，广泛应用于太阳能光伏发电、风力发电、电动汽车等领域。

以下是关于逆变器规格书或技术手册的详细介绍：
1. 产品概述：逆变器规格书或技术手册通常首先介绍产品的概述，包括产品名称、型号、用途等。

这些信息可以帮助用户了解产品的基本特性。

2. 技术参数：逆变器规格书或技术手册详细列出了产品的技术参数，包括输入电压、输出电压、输出功率、效率、频率等。

这些参数可以帮助用户了解逆变器的性能特点，选择合适的产品型号。

3. 安装与调试：手册提供了逆变器的安装与调试方法，包括安装位置的选择、连接线路的布置、调试步骤等。

正确的安装与调试可以确保逆变器的高效运行。

4. 操作方法：手册详细介绍了逆变器的操作方法，包括启动、停止、调节输出电压等。

在操作过程中，要遵循正确的操作流程，确保逆变器的安全运行。

5. 维护保养：逆变器规格书或技术手册强调了定期维护保养的重要性，包括检查电源线路、清洁风扇、更换滤波器等。

定期维护保养可以确保逆变器的正常运行，延长使用寿命。

6. 故障排除：手册提供了逆变器常见的故障排除方法，包括逆变器无法启动、输出电压异常、过载保护等。

在遇到故障时，可以根据手册提供的故障排除方法进行排查和修复。

7. 安全注意事项：逆变器规格书或技术手册列出了操作过程中的安全注意事项，包括避免触电、防止短路、穿戴适当的个人防护装备等。

遵循这些安全注意事项可以确保操作人员的人身安全。

8. 产品保修与售后服务：手册通常还包括产品的保修政策、售后服务承诺等内容。

这些信息可以帮助用户了解厂家对产品的支持与保障。

逆变器规范书

逆变器规范书逆变器规范书1. 介绍2. 设计要求2.1 性能要求逆变器在转化电能的过程中应具备高效率、低功率损耗、低电压波动率等性能。

一般来说，逆变器的转化效率应在90%以上，并且在负载发生变化时能够快速调整电压和频率以适应需求。

2.2 安全要求逆变器应符合相关的安全标准和要求，如电气安全、防雷击、过电流保护等。

逆变器应具备过压、过流、过载、短路等故障保护功能，以确保设备的安全运行。

2.3 环境要求逆变器的工作环境通常较为恶劣，如高温、高湿、多尘、多油等。

逆变器应具备耐高温、防尘、防潮、抗油等性能。

逆变器应具备良好的散热能力，以保证设备的稳定工作。

3. 标准和逆变器的生产和销售应符合相关的标准和要求。

常见的标准包括IEC 61727和IEC 60068等。

逆变器的性能和安全应满足标准中规定的要求，并通过相应的验证。

4. 安装和维护逆变器的安装和维护工作是确保设备正常运行的重要环节。

安装人员应按照相关规范进行操作，包括正确接线、接地、绝缘等。

维护人员应按照规定的周期对逆变器进行定期检查和保养，如清洁散热器、紧固连接等。

5. 故障排除逆变器在运行过程中可能会出现各种故障，如输出功率不稳定、频率偏差过大、过载保护等。

故障排除是保证逆变器正常运行的必要步骤。

维修人员应熟悉逆变器的工作原理和常见故障原因，能够快速有效地进行故障排除和维修。

6. 结论逆变器规范是确保逆变器性能和稳定性的基础，它涵盖了逆变器的设计要求、安全要求、环境要求等内容。

逆变器生产商和使用者应按照规范要求进行生产、安装、维护和维修工作，以确保逆变器的正常运行和长寿命。

逆变器行业应加强标准的制定和监管，不断提高逆变器的质量和性能。

以上是对逆变器规范的简要介绍，希望能对您了解逆变器和逆变器规范有所帮助。

注意：以上内容仅为示例，具体的逆变器规范书可根据实际情况进行扩展和修改。

逆变器规范书

新疆兵团农六师芳草湖工业园光伏发电示范项目并网逆变器技术规范书新疆电力设计院2013年04月目录1总则 (1)2技术标准 (1)3设备使用环境条件 (3)4技术要求 (3)5设备规范 (10)6供货范围 (10)7质量保证及试验 (12)8技术资料和交付进度 (14)9技术服务和设计联络 (15)1总则1.1本技术规范书适用于新疆兵团农六师芳草湖工业园光伏发电示范项目的并网逆变器，它对逆变器本体及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3投标人对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.4如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的设备完全符合本技术规范书的要求。

投标人如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。

1.5投标人在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。

规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。

有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。

1.6合同签订之后，按技术协议要求，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。

1.7在签定合同之后，招标人和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标人最终应予解决。

1.8联络方式：设计联络会、传真。

逆变器中文说明书

逆变器用户手册正弦波系列目录一、操作说明 (2)二、产品功能特点 (2)三、适用范围 (3)四、安装指导 (3)五、状态说明 (3)六、技术规格表 (4)*在使用本机前,请仔细阅读本手册所要求的操作方法以及注意事项，否则会造成逆变器的损坏。

请妥善保管好本手册！一．操作说明*本产品在设计和生产时已充分考虑到操作者的安全以及产品的安全使用,避免造成伤害或事故,请严格依照以下说明使用或安装。

（1）安装逆变器时要由专业人士操作，或由当地经销商协助完成。

（2）确认供应直流电源电压范围是否附合要求即+15%，电压极性是否正确。

确认负载电压输入范围是否符合要求即单相220VAC，负载不大于额定功率。

（3）勿将液体流入逆变器内部，或用湿布擦除机器外壳。

机器运行时人体不能直接触及逆变器端子，尤其湿手，否则会造成触电伤害。

（4）正常运行的逆变器如需变动其工作环境，不可自行改变其连线，应由专业人士或经销商确认、操作。

（5）逆变器运行环境应在通风良好、温度范围0至45度环境使用，应远离火源以及日光直射的位置。

不能在结露，灰尘环境下运行。

（6）未成年人不得使用本产品。

（7）确认逆变器地线可靠连接，线径应符合安全使用条件，连接线尽可能缩短。

二．产品功能特点（1）该逆变器使用CPU控制，低成本高品质，智能化正弦波输出，属本产品特有的特点。

（2）本产品逆变输出可负载各类型单相设备，比如马达、空调、电钻、日光灯、气体灯等等家电设备，通信设备，工业设备。

（3）单键智能开关机设计方便操作。

（4）优异的输出短路保护设计，可以抗拒大电流启动负载冲击。

（5）完善的过载保护设计可有效的保护逆变器的安全运行，当负载大于100%~120%时逆变器将于30秒左右自动关机，当负载大于150%逆变器会立即自动关机。

（6）直流供电电路下限保护设计，当直流电源小于标称值的15%，逆变器将自动关闭。

注意:a．未经许可本产品不可以用于维持生命的设备。

b．本逆变器不适宜用于高精密电子设备，需经专业技术人员确认方可投入运行。

集中式逆变器(不含箱体)技术规范书

青岛昌盛日电太阳能科技股份有限公司500kW集中式逆变器（不含箱体）技术规范书201X年XX月附录A：技术偏差表对技术规范书的意见和同规范书的差异投标者在此确认本标书完全符合招标文件的要求，除以下所列偏差外：当我们提供的标书中货物性能和供货范围的描述与招标文件有任何矛盾时，以招标文件为准，以下所列除外：说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。

技术要求中标记为“※”的项目为必须响应的条款。

目录附录A：技术偏差表 (3)1一般规定与规范 (7)1.1※总则 (7)1.2投标方工作内容及供货设备范围 (8)1.3电站概况及主要任务 (11)1.4设备基本运行环境条件 (11)1.5标准及规范 (13)1.6设备颜色 (15)1.7铭牌 (15)1.8包装、起吊、运输和安装 (16)1.9对规定设备、组件和材料的变更 (17)1.10图纸、资料的审查与提交 (17)1.11图纸审查及设计联络会 (18)1.12对成套性和互换性的要求 (19)1.13培训 (19)1.14质保 (20)1.15※设备巡检和预测性维护 (20)1.16产品售后服务 (22)1.17成套装置的安装及调试 (23)1.18分包 (23)1.19※标书质量 (23)1.20发货计划及发货细节 (24)2光伏并网逆变器专用技术规范 (24)2.1光伏并网逆变器范围的界定和重要功能要求 (24)2.2直流配电单元 (29)2.3光伏并网逆变器 (32)2.4直流输入部分关键元器件 (52)2.5光伏并网逆变器的关键元器件 (54)3成套设备的协调和总体要求 (59)3.1认证标识 (59)3.2对升压变压器防雷系统的要求 (59)3.3建议的安装形式 (59)3.4建议的防风沙和通风散热技术方案 (59)3.5成套设备的资料要求 (59)4设备监造和验收机构的约定 (61)4.1设备监造 (61)4.2设备监造的约定 (62)4.3设备现场考核验收和调试期间的问题处理 (63)4.4监理和验收依据 (64)5项目接口联络人和设备发货 (65)6关键元器件技术参数表 (66)6.1 直流配电单元关键元器件技术参数表（投标方填写） (66)附录B：技术规范书的基本响应方式 (71)1一般规定与规范1.1※总则1.1.1本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。

逆变器技术规范书—

合同编号：OA编号：分布式并网光伏电站项目逆变器设备（500KW）技术规范书买方：、、、、、、、、、、、、、、、、、、、、、、、工程有限公司卖方：、、、、、、、、、、、、、、、、、有限公司二零一六年九月目录1. 总则 (2)2.工程概况 (3)3. 大型光伏并网逆变装置技术规范 (3)4. 附录 (19)附录1技术差异表 (19)附录2供货范围 (19)附录3技术资料及交付进度 (22)附录4设备检验和性能验收试验 (26)附录5Q/GDW617-2011光伏电站接入电网技术规定要求参数表 (29)附录6技术服务和设计联络 (36)1. 总则1.1本技术规范书适用于MW分布式光伏并网发电项目的并网型逆变器单元设备，包括并网型逆变装置及其辅助设备的功能、性能、结构、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和有关工业标准，并且是功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3卖方如对本技术规范书有异议，应以书面形式明确提出，在征得买方同意后，可对有关条文进行修改。

如买方不同意修改，仍以买方意见为准。

如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。

如有异议，不管是多么微小，都必须清楚地表示在“差异表”中。

1.4 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。

1.5卖方应提供高质量的产品。

卖方产品需技术先进、成熟可靠、应用广泛。

1.6卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的IEC标准。

卖方应提供所使用的标准。

本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

1.7在签定合同之后，买方保留对本技术规范书提出补充要求和修改的权力，卖方应承诺予以配合。

逆变器说明书

逆变器说明书本产品适用于欧洲、亚洲、非洲（50Hz/60Hz 电网），无需吊装机械辅助，可全人工安装。

高效发电最高效率99%，中国效率98.49%3路MPPT，适应复杂安装场景45℃ 1.1倍长期过载，50℃满载运行安全可靠IP68智能风扇散热，低温升，长寿命光伏专用熔丝及防雷器，系统更安全专利PID防护技术，无触电风险节省投资9路组串输入，支持1.2倍以上超配支持PLC通讯，节省通讯线缆及施工成本集成跟踪系统电源及通讯接口智慧友好0.5%高精度组串智能检测及I-V扫描，精确识别并定位发电异常组串更大无功容量，有功满载时功率因数可达0.9技术参数输入最大输入电压：1100V启动电压：200V额定输入电压：780VMPPT电压范围：200~1000V满载MPPT电压范围：550V~850VMPPT数量：3每路MPPT最大输入组串数：（3 / 3 / 3）最大输入电流：99A（3×33A）输入端子最大允许电流：12A最大直流短路电流：108A（3×36A）输出额定输出功率：48000W最大输出功率：53000W最大输出视在功率：53000VA最大输出电流：56.7A额定电网电压： 3 / PE, 540Vac电网电压范围：432~594Vac额定电网频率：50Hz / 60Hz电网频率范围：45~55Hz / 55~ 65Hz总电流波形畸变率：<3%（额定功率）直流分量：<0.5%In功率因数（额定功率下）：>0.99@满功率功率因数可调范围：0.8超前~0.8滞后馈电相数/ 输出端相数：3 / 3效率最大效率：99.00%中国效率：98.49%保护孤岛保护：具备低电压穿越：具备直流反接保护：具备交流短路保护：具备漏电流保护：具备电网监控：具备直流开关：具备直流熔丝：具备浪涌保护：直流二级防雷器（40KA）/ 交流二级防雷器通用参数尺寸（宽×高×深）：510×700×240mm重量：48kg安装方式：壁挂式隔离方式：无变压器防护等级：IP65夜间自耗电：<1W工作温度范围：- 25~+60℃工作湿度范围：0~100%冷却方式：智能强制风冷最高工作海拔：5000m（＞3000m降额）通讯：RS485 / PLC直流端子类型：MC4交流端子类型：螺丝压接端子符合标准：IEC62109-1，IEC62109-2，IEC61727，IEC62116，GB/T19964，NB/T32004-2013。

UPS操作规程

甲醇60KVA UPS操作规程1.目的：UPS是保证DCS系统运行和操作的重要设备之一，由于DCS系统运行的好坏直接关系到化工生产的连续性和稳定性，所以对UPS运行可靠性提出了高要求。

为此编写了本操作规程，以保证UPS安全稳定供电。

2.适用范围2.1.本规程适用于法国科瑞曼士得工业电源UPS EXCOR APODYS60KVA。

2.2.本规程规定了UPS的操作运行及维护的基本要求3.UPS设备性能参数3.1.整流器技术参数：正常交流电源电压：3×380V 频率：50HZ每相最大电流：165A 增压电压：283.9V整流器的正常电流：310A 最大热量散发：4253W 高电压设定：触发248.6V、重启动200.4V低电压报警设定：触发214.7V、重启动225.4V3.2.逆变器技术参数：逆变器正常功率：60KVA 逆变器的正常电压：220V 逆变器的正常频率：50HZ 逆变器的正常电流：272.7A 备用电源正常电压：3×380V 最大热量散发：5252W紧急停车报警设定：触发185.4V、重启动200.4V放电终止报警设定：触发175.3V、重启动200.4V3.3.蓄电池的技术参数：浮充电压：233.8V 充电电压：242.1V蓄电池：镉镍－HC210P－ALCAD 容量：210AH电池数量：167 放电时间：30分钟3.4.静态开关：它是自动的，固态切换开关，具有先通后断动作，所以在对负荷供电上不会发生中断。

因而为了避免在切换瞬间在负荷上相位跳跃甚至相位相反，逆变器要永远与备用电源同步。

4.操作4.1.投用受电前认真检查确认是否具备受电条件。

4.2.做好初次受电后的各项参数记录。

4.3.严格按照正确的开停机顺序操作，避免因负载突然加上或突然减载时，UPS电源的电压输出波动大，而使UPS电源无法正常工作。

4.4.UPS电源的场所摆放应避免阳光直射，并留有足够的通风空间，同时，禁止在UPS输出端口接带有感性的负载。

SUN2000-60KTL-M0智能字串逆变器说明书

Efficiency [%]Efficiency CurveCircuit DiagramLoad [%]SUN2000-60KTL-M0SUN2000-60KTL-M0Smart String InverterType II surge arresters for DC & ACMax. efficiency 98.7%Efficient12 strings intelligent monitoringSafeFuse free designReliableSmart90%91%92%93%94%95%96%97%98%99%100%0%20%40%60%80%100%520V 600V800VL1L2L3PESPDN SPDDC/AC InverterOutput Isolation RelayEMI FilterEMI FilterOutput FilterMPPT1MPPT2MPPT3MPPT4MPPT5MPPT6SPDDC Switch 2DC Switch 1Current SensorTechnical Specification SUN2000-60KTL-M0EfficiencyMax. efficiency 98.9% @480 V; 98.7% @380 V / 400 V 98.7% @480 V; 98.5% @380 V / 400 VEuropean efficiencyInputMax. Input Voltage 1,100 V Max. Current per MPPT22 A Max. Short Circuit Current per MPPT 30 A Start Voltage200 VMPPT Operating Voltage Range 200 V ~ 1,000 VRated Input Voltage 600 V @380 Vac / 400 Vac; 720 V @480 VacNumber of Inputs12Number of MPP Trackers6OutputRated AC Active Power 60,000 W Max. AC Apparent Power66,000 VA Max. AC Active Power (cos φ=1)66,000 WRated Output Voltage 220 V / 380 V, 230 V / 400 V, default 3W + N + PE; 3W + PE optional in settings; 277 V / 480 V, 3W + PERated AC Grid Frequency 50 Hz / 60 HzRated Output Current 91.2 A @380 V, 86.7 A @400 V, 72.2 A @480 V Max. Output Current100 A @380 V, 95.3 A @400 V, 79.4 A @480 VAdjustable Power Factor Range 0.8 leading... 0.8 laggingMax. Total Harmonic Distortion＜3%ProtectionInput-side Disconnection Device Yes Anti-islanding Protection Yes AC Overcurrent Protection Yes DC Reverse-polarity Protection Yes PV-array String Fault Monitoring Yes DC Surge Arrester Type II AC Surge ArresterType II DC Insulation Resistance Detection Yes Residual Current Monitoring UnitYesCommunicationDisplay LED Indicators, Bluetooth + APPRS485Yes USBYes Monitoring BUS (MBUS)YesGeneral DataDimensions (W x H x D)1,075 x 555 x 300 mm (42.3 x 21.9 x 11.8 inch)Weight (with mounting plate)74 kg (163.1 lb.)Operating Temperature Range -25°C ~ 60°C (-13°F ~ 140°F)Cooling MethodNatural Convection Max. Operating Altitude 4,000 m (13,123 ft.)Relative Humidity 0 ~ 100%DC Connector Amphenol Helios H4AC Connector Waterproof PG Terminal + Terminal ClampProtection Degree IP65TopologyTransformerlessNighttime Power Consumption< 2 WStandard Compliance (more available upon request)CertificateEN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 60068, IEC 61683, IRR-DCC-MV, G99Grid Connection StandardsIEC 61727, VDE-AR-N4105, VDE 0126-1-1, BDEW, VDE 4120, UTE C 15-712-1, CEI 0-16, CEI 0-21, RD 661, RD 1699,P.O. 12.3, RD 413, EN-50438-Turkey, EN-50438-Ireland, C10/11, DEWATechnical SpecificationSUN2000-60KTL-M0。
