汽车电子稳定系统检修
汽车电气系统检修项目六:仪表、报警灯与电子显示系统检修
里程累计:
里程表由蜗轮、 蜗杆机构减速,并用 数字轮显示。第一数 字轮显示数字为 1/10km,相邻数字轮 形成1∶10的传动比, 成10进位递增,实现 累计里程。
(二)电子式车速里程表
组成:
车速传感器、电子电路、步进电机、车速表、里程表。
车速传感器
转子每转动一周,舌簧开关触点闭合8次,产生8 个脉冲,送至电子电路,经整形触发,输出一个与车 速成正比的电流信号到一个电磁式电流表,驱动指针 偏转,指示车速。在经分频、放大,驱动步进电机转 动,带动十进制齿轮计数器工作,累计里程。
蓄电池 放 电
蓄电池 充 电
目前广泛采用组合仪表:
燃油表— 指示油箱储油量;
冷却液温度表— 指示冷却系统温度;
发动机转速表— 指示发动机转速; 里程表— 指示瞬时速度和累计行驶里程;
二、冷却液温度表、燃油表 两部分组成: 指示表—安装在仪表板上,分 为电热式和电磁式两种。 传感器—安装在被检测部位,分 为电热式和可变电阻式两种。 目前广泛采用的是: 指示表为电热式,传感器为可变电阻式。
二、汽车常用的电子显示器件
电子显示器件分为两类: 主动显示型 — 显示器件本身辐射光线; 发光二极管; 真空荧光管;
被动显示型 — 显示器件本身并不发光, 其显示靠另一个光源来调制; 液晶显示器
(一)发光二极管(LED)
具有阴阳两个电极,固化在环氧树脂膜内;
发光颜色:红、绿、黄、橙等;
通过调整二极管电流,可调整发光亮度; 单独使用—报警灯、指示灯; 组合使用—焊在印刷电路板上,形成直线
(二)燃油表表指针总是指无油
故障原因: 1.仪表电源稳压器故障
2.燃油表自身故障
3.传感器故障
4.线路断路故障
25.《汽车底盘电控系统检修》课程标准
能够描述电控悬架系 演示法、讨论法、
架系统
统的功能、特点
2
总结法
讲授法、多媒体
26
项 目 7 电 控 悬 典型电控悬架系统 能够描述典型电控悬 演示法、讨论法、
架系统
组成与原理
架系统的工作原理
2
总结法
能够描述电控悬架系 讲授法、多媒体
27
项 目 7 电 控 悬 电控悬架系统故障 统常见故障及检修方 演示法、讨论法、
总结法
18
项目 4 电控制 动防抱死系统
ABS 的概述
讲授法、多媒体
能够掌握 ABS 的控制
理论
演示法、讨论法、
2
总结法
讲授法、多媒体
19
项 目 4 电 控 制 ABS 的 结 构 与 工 能够描述 ABS 系统的 演示法、讨论法、
动防抱死系统 作原理
工作过程
2
总结法
讲授法、多媒体
20
项目 4 电控制 动防抱死系统
2
转向系统
统的构造及工作过程
总结法
项 目 8 电 控 助 电控四轮转向系统 能够描述四轮转向系 讲授法、多媒体
30
力转向与四轮 结构与工作原理
演示法、讨论法、 统的构造及工作原理
2
转向系统
总结法
实训五:电控动
能够正确对电动式电
电动式电控动力转
31
力转向系统结 向的结构认识
控动力转向系统进行 讲授法、实训法
四、课程内容与教学安排
序号
1 2 3 4 5 6
项目/章节
项目 1 汽车底 盘电控系统概
述
项目 2 汽车自 动变速器
项目 2 汽车自 动变速器

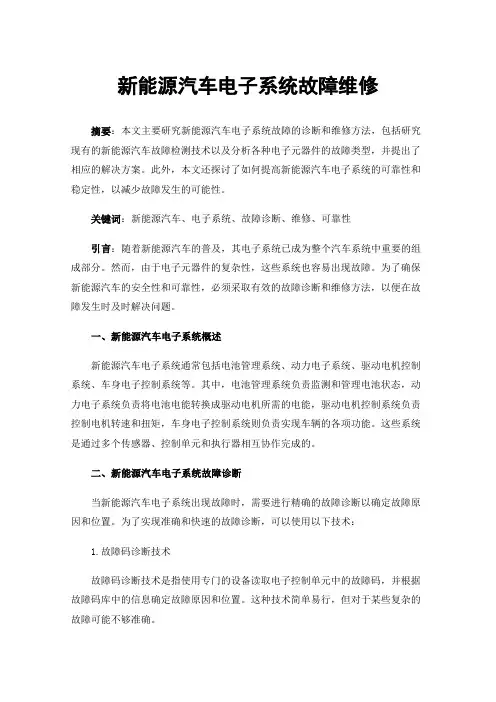

新能源汽车电子系统故障维修
新能源汽车电子系统故障维修摘要:本文主要研究新能源汽车电子系统故障的诊断和维修方法,包括研究现有的新能源汽车故障检测技术以及分析各种电子元器件的故障类型,并提出了相应的解决方案。
此外,本文还探讨了如何提高新能源汽车电子系统的可靠性和稳定性,以减少故障发生的可能性。
关键词:新能源汽车、电子系统、故障诊断、维修、可靠性引言:随着新能源汽车的普及,其电子系统已成为整个汽车系统中重要的组成部分。
然而,由于电子元器件的复杂性,这些系统也容易出现故障。
为了确保新能源汽车的安全性和可靠性,必须采取有效的故障诊断和维修方法,以便在故障发生时及时解决问题。
一、新能源汽车电子系统概述新能源汽车电子系统通常包括电池管理系统、动力电子系统、驱动电机控制系统、车身电子控制系统等。
其中,电池管理系统负责监测和管理电池状态,动力电子系统负责将电池电能转换成驱动电机所需的电能,驱动电机控制系统负责控制电机转速和扭矩,车身电子控制系统则负责实现车辆的各项功能。
这些系统是通过多个传感器、控制单元和执行器相互协作完成的。
二、新能源汽车电子系统故障诊断当新能源汽车电子系统出现故障时,需要进行精确的故障诊断以确定故障原因和位置。
为了实现准确和快速的故障诊断,可以使用以下技术:1.故障码诊断技术故障码诊断技术是指使用专门的设备读取电子控制单元中的故障码,并根据故障码库中的信息确定故障原因和位置。
这种技术简单易行,但对于某些复杂的故障可能不够准确。
2.数据流诊断技术数据流诊断技术是指通过读取传感器和执行器的输出信号来判断系统是否运行正常。
与故障码诊断技术相比,数据流诊断技术更加准确,但需要更多的时间和成本。
三、新能源汽车电子系统故障维修一旦确定了故障原因和位置,就需要采取适当的维修方法来解决问题。
以下是一些常见的故障和相应的维修方法:电池管理系统故障可能导致电量计算错误或过充或欠充等问题。
通常的解决方法是检查电池连接器、继电器或保险丝是否损坏,修复或替换相应的零部件。
发动机电控系统的故障检修流程与技巧
发动机电控系统的故障检修流程与技巧发动机电控系统是现代汽车的核心控制系统之一,它负责调节和控制发动机的工作状态,确保发动机可以正常运转。
然而,由于多种原因,发动机电控系统可能会出现故障,从而影响车辆的性能和稳定运行。
为了保证车辆的正常运行,我们需要了解发动机电控系统的故障检修流程和技巧。
发动机电控系统的故障检修流程一般包括以下几个步骤:第一步,故障码读取和诊断。
当发动机电控系统出现故障时,系统会自动存储相关的故障码。
我们可以使用专业的故障诊断仪读取这些故障码,并根据故障码的提示来定位问题。
第二步,查找故障原因。
根据读取到的故障码和相关的故障描述,我们需要分析和判断故障的原因。
这需要我们具备一定的汽车电子控制知识和经验。
有时候,故障可能是由于某个传感器失效导致的,有时则可能是由于传输线路的断路或者短路引起的。
第三步,修复故障。
一旦确定了故障的原因,我们需要采取相应的措施来修复故障。
修复的方法可能包括更换故障组件、清洁传感器或者修复线路等。
需要注意的是,在修复过程中要小心操作,避免引入更多的故障。
第四步,清除故障码并进行功能测试。
在修复故障之后,我们需要使用故障诊断仪清除之前存储的故障码。
然后,进行功能测试,确保发动机电控系统正常工作。
在进行发动机电控系统故障检修时,有一些技巧和经验可以帮助我们提高工作效率和准确性。
首先,我们需要熟悉不同车型的发动机电控系统和常见故障。
每个车型的发动机电控系统都有其独特的特点和常见故障模式。
了解这些特点和故障模式可以帮助我们更快地定位和解决问题。
其次,掌握使用故障诊断仪的技巧。
故障诊断仪是我们定位和解决故障的重要工具。
我们需要熟悉故障诊断仪的使用方法,包括读取故障码、查看实时数据和进行功能测试等。
同时,我们还需要学会分析和解读故障码和实时数据,以便准确判断故障原因。
此外,定期维护和保养发动机电控系统也是预防故障的重要措施。
定期更换发动机电控系统中的传感器和线路,清洁和保养相关部件,可以减少系统故障的发生。
汽车电子控制系统检修 - 教案
汽车电子控制系统检修教案一、引言1.1汽车电子控制系统的重要性1.1.1现代汽车性能的依赖1.1.2提高燃油效率和减少排放1.1.3增强驾驶安全和舒适性1.1.4促进汽车行业的技术创新1.2课程的目的和意义1.2.1培养学生的汽车电子控制系统检修技能1.2.2帮助学生理解汽车电子控制系统的原理1.2.3提高学生的实际操作能力和问题解决能力1.2.4为学生的未来职业发展打下基础1.3教学方法和手段1.3.1理论与实践相结合的教学模式1.3.2采用多媒体教学和实物演示1.3.3鼓励学生参与讨论和提问1.3.4定期进行实践操作和考核二、知识点讲解2.1汽车电子控制系统概述2.1.1电子控制单元(ECU)的作用2.1.2传感器和执行器的功能2.1.3控制系统的信号传递和处理2.1.4汽车电子控制系统的分类和特点2.2发动机电子控制系统2.2.1燃油喷射控制2.2.2点火系统控制2.2.3废气再循环(EGR)控制2.2.4发动机排放控制2.3车辆电子控制系统2.3.1自动变速器控制2.3.2制动防抱死系统(ABS)2.3.3车辆稳定控制系统(VSC)2.3.4车辆网络通信系统三、教学内容3.1发动机电子控制系统检修3.1.1发动机电子控制系统的组成和工作原理3.1.2发动机电子控制系统的故障诊断方法3.1.3发动机电子控制系统的检修步骤和技巧3.1.4发动机电子控制系统的维护和保养3.2车辆电子控制系统检修3.2.1车辆电子控制系统的组成和工作原理3.2.2车辆电子控制系统的故障诊断方法3.2.3车辆电子控制系统的检修步骤和技巧3.2.4车辆电子控制系统的维护和保养3.3典型故障案例分析和解决方案3.3.1发动机电子控制系统典型故障案例3.3.2车辆电子控制系统典型故障案例3.3.3故障诊断和分析方法3.3.4故障解决方案和预防措施四、教学目标4.1知识目标4.1.1掌握汽车电子控制系统的基本原理和组成4.1.2理解发动机电子控制系统和车辆电子控制系统的工作原理4.1.3了解汽车电子控制系统的故障诊断方法和检修技巧4.2技能目标4.2.1能够正确使用汽车电子控制系统检修工具和设备4.2.2能够独立进行汽车电子控制系统的故障诊断和检修4.2.3能够提出有效的汽车电子控制系统维护和保养建议4.3思想素质目标4.3.1培养学生的团队合作精神和沟通能力4.3.2培养学生的安全意识和职业道德4.3.3培养学生的创新思维和问题解决能力五、教学难点与重点5.1教学难点5.1.1汽车电子控制系统的复杂性和多样性5.1.2故障诊断的难度和技巧5.1.3检修实践中的安全注意事项5.2教学重点5.2.1汽车电子控制系统的基本原理和组成5.2.2发动机电子控制系统和车辆电子控制系统的工作原理5.2.3汽车电子控制系统的故障诊断方法和检修技巧六、教具与学具准备6.1教具准备6.1.1汽车电子控制系统检修工具和设备6.1.2汽车电子控制系统模型和实物组件6.1.3多媒体教学设备,包括电脑、投影仪和音响系统6.1.4安全防护装备,如手套、护目镜和安全帽6.2学具准备6.2.1学生用汽车电子控制系统检修工具和设备6.2.2学生用汽车电子控制系统模型和实物组件6.2.3笔记本电脑或平板电脑,用于记录和查询资料6.2.4安全防护装备,如手套、护目镜和安全帽6.3教学材料准备6.3.1汽车电子控制系统检修教材和参考书籍6.3.2汽车电子控制系统检修相关的视频和动画资料6.3.3汽车电子控制系统检修相关的案例分析和故障排除手册6.3.4汽车电子控制系统检修相关的测试题和练习题七、教学过程7.1理论教学阶段7.1.1引入汽车电子控制系统检修的重要性7.1.2讲解汽车电子控制系统的基本原理和组成7.1.3介绍发动机电子控制系统和车辆电子控制系统的工作原理7.1.4演示汽车电子控制系统的故障诊断方法和检修技巧7.2实践操作阶段7.2.1分组进行汽车电子控制系统的故障诊断和检修实践7.2.2学生进行实际操作,教师进行指导和解答疑问7.2.4教师对学生的操作进行评价和反馈7.3.4学生提出问题和建议,进行讨论和改进八、板书设计8.1理论教学板书设计8.1.1汽车电子控制系统检修的基本概念和原理8.1.2发动机电子控制系统和车辆电子控制系统的组成和工作原理8.1.3汽车电子控制系统的故障诊断方法和检修技巧8.1.4汽车电子控制系统的维护和保养要点8.2实践操作板书设计8.2.1汽车电子控制系统检修工具和设备的使用方法8.2.2汽车电子控制系统的故障诊断步骤和注意事项8.2.3汽车电子控制系统的检修步骤和技巧8.2.4汽车电子控制系统的维护和保养流程8.3.1学生操作结果的评价和反馈8.3.4学生提出的问题和改进建议九、作业设计9.1理论作业设计9.1.1汽车电子控制系统检修的基本概念和原理的复习题9.1.2发动机电子控制系统和车辆电子控制系统的组成和工作原理的练习题9.1.3汽车电子控制系统的故障诊断方法和检修技巧的案例分析题9.1.4汽车电子控制系统的维护和保养要点的论述题9.2实践作业设计9.2.1汽车电子控制系统检修工具和设备的使用方法的实践操作题9.2.2汽车电子控制系统的故障诊断步骤和注意事项的实践操作题9.2.3汽车电子控制系统的检修步骤和技巧的实践操作题9.2.4汽车电子控制系统的维护和保养流程的实践操作题9.3思考与拓展作业设计9.3.1对汽车电子控制系统检修的思考和拓展阅读题9.3.2对汽车电子控制系统检修的实际应用题9.3.3对汽车电子控制系统检修的创新和改进建议题9.3.4对汽车电子控制系统检修的未来发展趋势的研究题十、课后反思及拓展延伸10.1教师课后反思10.1.1教学内容的适宜性和难易程度的反思10.1.2教学方法和手段的有效性的反思10.1.3学生参与度和学习重点和难点解析在汽车电子控制系统检修的教案中,有几个环节需要特别关注,以确保学生能够有效地掌握相关知识和技能。
汽车电子稳定系统维修:故障和校准方法
汽车电子稳定系统维修:故障和校准方法汽车电子稳定系统(Electronic Stability Control,简称ESC)是一种用于提高车辆稳定性和安全性的关键系统。
它通过感知车辆状态变化,并自动调整制动力和动力输出,以确保车辆保持稳定。
然而,由于各种原因,ESC系统可能会发生故障,需要进行维修和校准。
下面将详细介绍汽车ESC系统维修的故障和校准方法。
一、故障排除步骤1. 检查车辆故障灯:当ESC系统发生故障时,车辆的仪表盘上会出现黄色的故障灯。
首先,驾驶人应当检查该故障灯是否点亮,若点亮则表示ESC系统发生故障。
2. 使用OBD诊断工具:连上车辆的OBD诊断接口,并使用OBD诊断工具进行故障码读取。
ESC系统的故障码能够精确定位出具体的故障原因,为后续维修提供有力的依据。
3. 检查传感器:ESC系统依赖于车辆的各种传感器来感知车辆的动态状态。
在故障排除过程中,需仔细检查并测试传感器的工作状态,包括转向传感器、转速传感器、加速度传感器等。
如果发现传感器损坏或失灵,则需要更换。
4. 检查制动系统:ESC系统与制动系统紧密相关,因此在故障排除过程中需要仔细检查制动系统的工作状态。
包括制动盘、制动片、制动液等。
如果发现制动系统存在故障,则需要修复或更换相应的部件。
5. 检查车轮轮胎:轮胎的状况也会对ESC系统的工作产生影响。
因此,在进行故障排除时,需要检查车轮轮胎的胎压、轮毂是否松动、轮胎磨损程度等。
如果发现轮胎存在问题,则需要进行调整或更换。
二、校准方法1. 重置系统:在故障维修完成后,需要对ESC系统进行重置。
具体操作步骤包括:将车辆停在平坦而安全的场地上,启动发动机,将车辆行驶至30公里/小时的速度,然后轻踩刹车来测试ESC系统的功能。
重置ESC系统能够帮助系统重新学习车辆的状态,并确保其正常工作。
2. 校准传感器:在维修过程中更换了传感器的情况下,需要对新传感器进行校准。
校准操作一般由专业的汽车维修人员完成,需要使用专用的校准仪器。
电子稳定程序系统的维修
电子稳定程序系统的维修
联系专业维修站
如果您不确定如何处理ESP系统故障,请联 系专业维修站寻求帮助。专业维修站拥有先 进的诊断设备和经验丰富的技师,能够快速 准确地确定故障原因并提供相应的维修方案 。此外,他们还可以为您提供有关车辆保养 和驾驶技巧的建议,帮助您预防类似问题再 次发生
总之,电子稳定程序系统的维修需要针对具 体问题进行具体分析。通过以上步骤,您可 以更好地了解如何处理ESP系统故障并确保 您的车辆安全行驶
电子稳定程序系统的维修
更新软件
某些ESP系统故障可能是由于软件问题引起 的。在这种情况下,维修站可能会提供软件 更新服务,以修复系统中的漏洞或错误
电子稳定程序系统的维修
更换部件
如果以上步骤都无法解决问题, 那么可能是ESP控制模块或其他 关键部件出现故障。在这种情况 下,维修站可能会建议您更换部 件。请记住,更换部件可能会导 致保修失效,因此请在更换前确 认是否需要签署保修协议
电子稳定程序系统的维修
定期保养
为了确保ESP系统的正常运行,建议您定期进行车辆保 养。这包括检查轮胎气压、更换机油和滤清器等。在保 养过程中,请让技师检查ESP系统的工作状态,以确保 其正常运转
电子稳定程序系统的维修
驾驶注意事项
在ESP系统出现故障时,驾驶车 辆需要更加谨慎。请尽量避免急 加速、急转弯或急刹车等激烈驾 驶行为,以免增加车辆失控的风 险。同时,请将车辆保持在适当 的行驶速度范围内,以确保ESP 系统能够充分发挥作用Leabharlann -Thanks 谢谢观看
电子稳定程序系统的维修
检查故障指示灯
首先,检查车辆仪表盘上的故障 指示灯是否亮起。如果ESP故障 指示灯亮起,说明ESP系统存在 故障。此时,您应该尽快将车辆 送至专业维修站进行检查和维修
《汽车底盘电控系统检修》习题库与答案
阻力。
(╳ )
33.车身姿势控制包括:防侧倾控制、防车头点头控制、防车尾下坐控制、高速控制和不平道路控制。
( √)
34.有些车轮转速传感器的磁极材料是安装在轮毂轴承的侧密封上的。
(√ )
35.由于电子 EPS 省去了油压系统的油路,没有漏油现象,因此可以增加环境污染。 ( ╳ )
36.汽车高速转向时要求操纵轻便,即以较小的转向盘操纵力获得较大的转向助力矩。 ( ╳ )
( ╳)
23.自动变速器液压泵齿轮与泵盖间的间隙不超过 0.10mm。
( √)
24.无锁止离合器的液压变矩器最高传动效率为 100%。
(╳ )
25.电子制动力分配(EBD)是在 ABS 不工作时,帮助前后轮之间达到良好制动力分配或左右轮的制动
力分配。
(√ )
26.同普通车辆相比较,带有EDS的车辆可以更好地利用地面附着力,从而降低车辆的通过性。
(╳)
30.在无故障码时,根据诊断仪对制动系统数据随发动机工作状态分析,可以确定故障部位。( ╳ )
31.汽车行驶在恶劣的路面上时,电控悬架控制系统可以降低弹簧刚度和减震器阻尼系数,以抑制车身
的震动。
(√ )
32.车辆在凹凸不平的道路上行驶时可提高车身高度,车辆高速行驶时又可使车身高度降低,以提高风
(╳ )
27.BOSCH 公司生产的 ESP 生产的 ESP 在某些情况下每秒可进行 150 次的有效制动,以确保汽车行驶在
选定的车道内。
(√ )
28.BOSCH 公司生产的 ESP 液压控制回路结构在 ABS 的基础上增加 4 个电磁阀,2 个转换电磁阀,2 个
ESP 主电磁阀。
(√ )
29.汽车 ABS 故障指示灯闪亮,故障部位一定就在 ABS 系统。
《汽车底盘电控系统原理与检修》课程标准
山东华宇职业技术学院学院《汽车底盘电控系统原理与检修》课程标准一、学习领域定位《汽车底盘电控系统原理与检修》课程是汽车检测与维修技术专业的一门专业课程。
《汽车电路与电子系统检修》课程是学习本课程的基础。
本课程综合性强,对专业基础知识的要求较高。
学习领域的确定依据是汽车维修岗位的典型工作任务。
通过对典型工作任务的系统化加工,充分考虑其可操作性和实用性,最终确定了八个学习情境。
二、学习领域目标:1、专业能力目标(1)培养汽车车身控制系统的故障分析、判断能力。
具体要求是通过对故障现象的分析,能够确定故障原因(部位);(2)学会检测设备、仪器、仪表的正确使用方法;能够对检测结果进行分析,为故障判断提供依据;(3)能够独立完成一些典型故障的排除工作。
2、方法能力目标(1)培养学生查阅技术资料、技术文件的能力;(2)培养学生自我学习和自我提高的能力;(3)掌握科学的学习方法,善于积累经验、总结经验、指导自己的实践活动。
3、社会能力目标(1)培养学生与人沟通能力、语言表达能力和团队协作能力;(2)培养学生认真做事的习惯,养成良好的职业素养;(3)培养学生事实求是的工作态度。
三、学习情境设计1、学习情境设计思想充分利用现有教学条件来构建学习情境。
选择具有代表性的典型工作任务进行系统化加工、构建学习情境。
学习情境要具有合理的梯度结构,能力要求由低到高,遵循学生的检测规律;贯彻以学生为主体的教学理念,为学生创造更多的动手操作机会,实现教、学、做一体化;采用任务驱动教学方法,学习小组接受老师安排的工作任务,学生在完成工作任务的过程中使教学目标得以实现;强调学生的主动性,培养学生自我管理能力、分析问题和解决问题的能力。
四、课程考核1、平时成绩考核考核依据包括:出勤情况、劳动态度、团队合作能力等。
2、期末考核期末考核采用笔试、闭卷方式进行。
以解决实际问题能力考核为主,要求试题类型多样,覆盖面广。
3、过程考核以实操任务完成情况作为考核的主要依据。
车辆电子系统维修方案范文
车辆电子系统维修方案范文1. 概述车辆电子系统是指对汽车电子设备和电子控制单元的监视、检测和维护。
随着汽车电子技术的进步,车辆电子系统已经成为汽车电子控制的重要组成部分。
经常维护车辆电子系统可以确保驾驶安全和汽车性能的稳定性。
维修车辆电子系统需要遵循以下流程:搜寻问题、进行检查、诊断故障、修复问题。
为查明故障原因,需要谨慎观察和严格遵循操作规程。
本文将从故障排除、维护和保养、故障处理等方面为您提供车辆电子系统的维修方案范文。
2. 故障排除2.1 故障检查在处理车辆电子设备故障时,需要首先检查所有相关电子设备的电源和接线,确保它们连接良好。
如果电源或接线故障,应首先解决这些问题,并确保汽车的电源、电池和充电系统工作正常。
2.2 故障诊断在发现故障时,需要对问题进行系统分析,以便快速诊断出故障原因。
对于电子设备而言,首先需要做的是执行系统诊断故障码,并仔细检查这些故障码和故障灯。
在执行故障代码诊断之后,需要对车辆的系统件进行细致的检查,特别是对故障代码指向的模块进行检查。
2.3 故障修正在确认故障原因后,需要采取恰当的措施来解决故障。
为了避免不必要的损失,例如不能正常工作、驱动性能降低、发动机失效等问题,需要及时对故障进行修正。
对于一些简单故障,例如更换保险措施,可以在家里自己解决。
但如果故障比较复杂,例如更换传感器等问题,建议找合适的机械师进行维修。
3. 维护和保养3.1 车辆电子系统维护车辆电子设备是最容易出现故障的部分,如果出现问题,将会影响您的行车安全,需要定期进行检查和维护,以确保始终处于良好的工作状态。
下面是几个常见的维护技巧:1.定期检查电池,确保电解质液体的水平和电压处于正常范围;2.检查电子元件并对其进行清洁;3.檢查电线连接是否良好。
车辆电子设备的检查和维护需要有专业的知识,建议找专业的机械技术人员维护。
3.2 车辆保养车辆保养是确保您的汽车始终保持良好工作状态的重要环节。
保养可以帮助您保持汽车的性能和可靠性。
车辆电子系统维修方案范文
车辆电子系统维修方案范文在车辆电子系统日益复杂的今天,汽车故障也更加难以判断。
在出现车辆电子系统故障时,需要进行维修和维护。
本文将介绍一种车辆电子系统维修方案范文,以供参考。
一、故障分析首先要明确的是,对于车辆电子系统故障的诊断和维修,需要有相应的专业知识和技术。
在故障出现时,应该首先进行故障现象的分析,明确故障所在的系统或部件。
例如,遇到行车电脑故障时,可以对故障进行分类:1) 行车电脑无法启动;2)行车电脑启动但是无法正常工作;3)行车电脑启动过程中出现异常提示等等。
对症下药,精细化的分类会有利于我们更快的解决问题。
二、方案制定在进行故障分析后,制定维修方案是非常重要的。
维修方案应该包括以下内容:1. 维修目标明确维修的目标,例如,是仅将设备恢复到工作状态还是进行设备升级和改进。
2. 维修流程维修流程应该完整、详细、严密和可行。
在维修流程中,应该明确故障检测、维修和检验等具体步骤。
在维修流程中要注意维修方法、工具和材料的选用以及维修人员的专业能力。
3. 维修措施维修措施是指维修方案中的具体技术措施。
例如,对于汽车空调系统,维修措施可能包括更换故障的部件、清洗或更换故障的传感器或电路板等等。
4. 维修时间在制定维修方案时,还应该明确维修的时间和进度。
如果是较为复杂的维修,则可以将其分阶段进行,设置进度和时间的节点。
三、维修执行制定维修方案之后,需要按照方案进行维修。
在维修过程中,需要注意以下几点:1. 技术操作维修人员应该对维修所需的技术操作及其操作顺序有深入的认识。
当然,如果需要使用特殊的工具和设备也需要熟悉其使用方法。
2. 安全在维修时,必须注意安全问题,防止受到意外伤害。
例如,维修电子系统时,应该注意电压带来的危险以及电池季节性损伤的防范。
3. 质量检验在维修完成后,为了保证汽车的安全性和稳定性,必须进行质量检验。
检验过程应该严格、全面、科学、规范,确保维修质量。
四、维护汽车电子系统是车辆使用的重要部分,因此必须进行定期维护以确保其正常运行。
汽车电子控制系统ECU检修主要方法
汽车电子控制系统ECU检修主要方法摘要:目前,在汽车控制技术中已经开始广泛使用汽车电子控制系统,而在汽车电子控制系统中ECU是其中尤为重要的一部分。
所以,对汽车电子控制系统中ECU检修技术进行探究,对于汽车修理技术的探究来说非常重要。
因此,文章探究了汽车电子控制系统中ECU的主要组成以及检修的主要方法,希望可以促进汽车电子控制系统检修相关领域能够得到更好的发展。
关键词:汽车电子控制系统;ECU;检修主要方法引言目前,在我国汽车的生产中,汽车电子控制系统里面的电控单元(ECU)技术被广泛应用。
所以,检修ECU系统的相关技术成为探究内容中的重要部分。
汽车的ECU就是电路板和一些电子元件的组合,从理论上来讲,只要能够确保电路板上面每个电子元件都是好的,那么就可认为该ECU也是正常的(排除调试及软件的因素)。
在维修ECU时,要对电子元件的好坏进行逐个确认,直到找到损坏的电子元件,再更换损坏的电子元件,基本就可以修好该ECU。
但基于ECU系统技术原理的特殊性,因此,导致在对其进行实际检修期间,增加了检修的困难度。
相关的检修技术人员在检修时,可以把ECU系统的构成作为切入点,和ECU系统的运行原理相结合,对ECU系统展开主要检修方法的相关探究。
1、汽车ECU的工作原理1.1汽车发动机控制系统的相关工作原理汽车的发动机控制系统是由四大部分组成,分别是传感器、执行器、ECU、连接线路等。
ECU接收来自加速踏板位置传感器、节气门位置传感器、冷却液温度传感器、空气流量传感器、氧传感器、爆震传感器、曲轴位置传感器等传感器的信号,通过ECU的运算以及处理后,向执行器发出相对应的控制指令。
其中执行器主要包括点火线圈、喷油器、节气门电机等。
1.2汽车ECU内部的工作原理汽车ECU的主要工作是按照设定的程序处理传感器的输入信号,并且将其形成相对应的控制指令向执行器输出驱动信号。
ECU的主要工作是由中央处理器(CPU)通过读取内部系统指令进行执行。
ESP系统的故障诊断
传感器
电子控 制单元
执行器
警示装 置
1.故障现象
汽车起动时,自检结 束后,ESP系统故障
指示灯仍常亮。
汽车行驶过程中,ESP系 统故障指示灯点亮。
2.故障原因分析
ESP系统相关传感器故障。 ESP系统电子控制单元故障。 ESP系统连接线束断路或短路。
ESP系统连接插接器虚接。 ESP系统相关执行器故障。
Байду номын сангаас
(4)检查ESP开关,如图所示,使用万用表测量ESP开关端子之间的电阻。 ESP开关处于常态位置时,端子3、4之间阻值很小,端子3、5之间阻值无穷大。 当按下ESP开关时,端子3、4之间阻值无穷大,端子3、5之间阻值很小,端子 2、6为阻值很小的照明灯电阻。
(5)拆下的转向盘衬垫(带安全气囊)进行下述项目的目视检 查。
• ① 连接Tech 2诊断检测仪,起动发动机并怠速运行。 • ② 执行“Tech 2诊断检测仪,制动器排气程序”中所列的指示,在执行该程序
期间,确保制动储液罐内的制动液液面不低于最低液位。 • ③ 关闭点火开关,并从连接器DLC上断开Tech 2诊断检测仪。 • ④ 用规定的制动液加注制动储液罐至最高液位。 • ⑤ 关闭点火开关,踩下制动踏板3~5次,以耗尽制动助力器的真空储备压力。 • ⑥ 缓慢踩下制动踏板,如果感觉制动踏板绵软,重复ESP制动器排气操作,如果
④ 检测轮速传感器的脉冲信号,可以通过示波器进行检测,示波器红色 探头连接轮速传感器的信号线,黑色探头连接车身搭铁,转动信号盘,正常可 以看到0.5~1.5V的方波信号波形。
⑤ 使用故障诊断仪读取轮速传感器数据流,车上共有四个轮速传感器, 通过路试的观察并对比四个轮速传感器的数据有无异常。
新能源汽车电子制动系统常见的故障检修及对应策略
新能源汽车电子制动系统常见的故障检修及对应策略目录一、内容描述 (3)1.1 背景介绍 (3)1.2 新能源汽车电子制动系统的重要性 (4)1.3 文档目的和结构概述 (5)二、新能源汽车电子制动系统简介 (5)2.1 电子制动系统的基本组成和工作原理 (6)2.2 与传统制动系统的区别 (7)2.3 新能源汽车电子制动系统的优势 (8)三、新能源汽车电子制动系统常见故障类型 (9)3.1 制动失效 (10)3.2 制动响应延迟 (11)3.3 制动跑偏 (12)3.5 制动系统过热 (15)四、故障检修方法与策略 (16)4.1 制动失效故障检修 (17)4.1.1 初步检查 (19)4.1.2 系统测试 (20)4.1.3 故障诊断与修复 (21)4.2 制动响应延迟故障检修 (22)4.2.1 初步检查 (23)4.2.2 系统测试 (24)4.2.3 故障诊断与修复 (25)4.3 制动跑偏故障检修 (26)4.3.1 初步检查 (27)4.3.2 系统测试 (28)4.3.3 故障诊断与修复 (29)4.4.1 初步检查 (32)4.4.2 系统测试 (32)4.4.3 故障诊断与修复 (33)4.5 制动系统过热故障检修 (35)4.5.1 初步检查 (35)4.5.2 系统测试 (36)4.5.3 故障诊断与修复 (38)五、故障预防与用户体验优化 (39)5.1 预防措施 (41)5.1.1 定期维护 (42)5.1.2 定期检查和更换零部件 (43)5.1.3 智能驾驶辅助系统的应用 (44)5.2 用户体验优化 (45)5.2.1 提高制动响应速度 (47)5.2.2 优化制动力分配 (48)5.2.3 制动系统的稳定性和可靠性 (49)六、结论 (49)一、内容描述随着新能源汽车市场的蓬勃发展,电子制动系统作为车辆安全与效能的关键组成部分,其重要性日益凸显。
该系统通过先进的电子控制技术,实现了对制动系统的精确控制和优化,提升了车辆的制动性能、响应速度和稳定性。
浅谈汽车ESP系统的原理及故障诊断
毕业论文标题:浅谈汽车ESP系统的原理及故障诊断关键词:ESP组成原理简单诊断撰写人:_____ _ _____ _ _指导教师:_ _____ __ ________ _提交日期: ___ _2014年4月26日_________摘要本篇论文简要介绍ESP的一般结构和工作原理及其控制原理,并阐述了ESP它包含防锁死刹车系统(ABS)和驱动轮防滑系统(ASR)等,可以说它是在其它主、被动安全系统基础之上的一种功能性延伸,而并不是作为独立配置存在的。
另外还介绍了基本的ESP诊断步骤。
关键词: ESP组成原理 ;简单诊断浅谈汽车ESP系统的原理及故障诊断前言:引力控制系统ESP,与其他牵引力控制系统比较,ESP不但控制驱动轮,而且可控制从动轮。
如后轮驱动汽车常出现的转向过多情况,此时后轮失控而甩尾,ESP便会刹慢外侧的前轮来稳定车子;在转向过少时,为了校正循迹方向,ESP则会刹慢内后轮,从而校正行驶方向.正文:ESP是汽车电子稳定程序(Electronic Stability Program)的简写,由德国博世公司(BOSCH)和梅赛德斯-奔驰(MERCEDES—BENZ)公司联合研制。
1998年2月,梅赛德斯一奔驰公司首次在其A级微型轿车中成批地安装该电控车辆稳定行驶系统.它集成了电子制动防抱死系统(ABS),电子制动力分配(EBD)和牵引力控制(TCS)的基本功能;能够在几毫秒的时间内,识别出汽车不稳定的行驶趋势,比如,由于人为或环境的干扰,轿车可能进入不稳定的行驶状态;特别是驾驶员在转向时经常出现“过度转向”或“转向不足”的操作缺陷,如果得不到及时纠正,就会使车子偏离正确行驶路线,严重时,就有翻转趋势等危险。
ESP系统通过智能化的电子控制方案,让汽车传动或制动系统产生所期望的准确响应,从而及时地,恰当地消除这些不稳定行驶趋势,使汽车保持在所期望的行驶路线上。
ESP系统是汽车主动安全性技术发展的一个巨大突破,它可以在极其恶劣的行车环境中确保汽车的行驶稳定性.ESP系统里还包括ABS、EBD、TCS、EDL这几项被动安全系统,不难看出这些系统是相辅相成的,但是它们都是在驾驶者做出紧急反应后才会启动,所以都属于被动系统.再高的科技配置也需要我们自身的主动安全来避免事故的发生.防抱死制动系统ABS(Anti—lock Braking System):通过安装在车轮上的传感器发出车轮将被抱死的信号,控制器指令调节器降低该车轮制动缸的油压,减小制动力矩,经一定时间后,再恢复原有的油压,不断的这样循环(每秒可达5~10次),始终使车轮处于转动状态而又有最大的制动力矩。
汽车电子稳定系统的作用与调校
汽车电子稳定系统的作用与调校随着技术的发展,汽车的安全性也在不断提升。
汽车电子稳定系统(Electronic Stability Control,简称ESC)作为一项重要的被动安全技术,扮演着关键的角色。
本文将介绍汽车电子稳定系统的作用,并探讨其调校方法。
一、汽车电子稳定系统的作用电子稳定系统是一种能够监测和控制车辆稳定性的系统,通过传感器、控制单元以及执行单元等部件的协同工作,能够提高车辆的操控性和稳定性,避免车辆失控或者翻滚的风险。
其主要作用包括以下几个方面:1. 抗侧滑能力提升电子稳定系统通过实时检测车轮的转速、方向盘的转角、横摆角等信息,能够准确判断车辆是否出现侧滑现象。
一旦侧滑发生,系统会自动对车轮进行制动或施加适当的油门,以恢复车辆的稳定状态。
这能够大幅提高车辆的抗侧滑能力,提升行驶安全性。
2. 防翻滚能力提升汽车在高速行驶或者急转弯等情况下,容易发生侧翻的危险。
电子稳定系统可以通过检测车辆的侧倾角和横摆角度,及时发出警示并采取控制措施。
通过刹车力分配以及降低发动机输出功率等手段,系统能够稳定车辆并避免翻滚风险。
3. 减少制动距离和保持车辆稳定在紧急制动的情况下,电子稳定系统能够对车轮进行独立制动,以避免车轮的锁死现象。
通过控制制动力的分配,系统能够使车辆更稳定地刹车,并减少制动距离,提高制动效能。
4. 实现动态稳定性调校电子稳定系统可以根据不同驾驶环境和需求,进行动态稳定性调校。
通过改变系统的控制策略和参数,系统能够适应不同驾驶条件下的车辆动力学特性,提供最佳的稳定性和操控性能。
二、汽车电子稳定系统的调校方法为了确保汽车电子稳定系统的正常工作和最佳性能,对于系统的调校至关重要。
以下是一些常用的调校方法:1. 传感器校准电子稳定系统依赖于多个传感器来获取车辆状态信息。
因此,传感器校准是调校的第一步。
通过使用专门的校准工具和设备,对传感器进行校准和校验,确保其测量数据的准确性和可靠性。
浅谈凯迪拉克CT5驾车底盘电控系统的常见故障维修
—172—故障维修引言:汽车底盘不仅仅是汽车重要的组成部分之一,同时对提升车辆的稳定性具有非常重要的作用和意义。
电控技术的发展不仅可以大幅提升汽车的安全性,同时也为驾驶员驾驶汽车和掌控汽车提供了一定的便利,驾驶员在电控系统的帮助下,可以自如地进行加减速和转向操作。
1 凯迪拉克CT5底盘介绍就凯迪拉克汽车的前悬架结构来说,其采用了两根连根来替代L 型的麦弗逊悬架,由于凯达拉克系统刺眼了专用的前双枢轴麦弗逊独立悬架,依靠这两根悬架,一方面可以针对汽车车轮进行精准定位,另一方面由于麦弗逊悬架采用了合金材质,可以借助控制臂来分销倾角力度,从而避免车辆外倾。
此外,由于凯迪拉黑汽车可以借助偏心螺丝来实现对车辆前束和外倾参数进行调整。
2 汽车底盘电控系统分析汽车底盘电控系统是一个大型系统,主要由变速器设备、牵引力控制系统以及防抱死制动系统等几部分构成,下文主要针对这几类系统进行分析:1.1 电控自动变速器在汽车的日常行驶过程中,借助电控自动变速器一方面可以实现对车辆档位的自动切换和调节,同时也可以方便驾驶。
和手动操作模式相比,电控自动变速系统不仅操作起来较为简便,同时也可以大幅提升车辆起步的平稳性,可以减弱对发动机的磨损,从而降低发动机突然熄火的概率。
1.2 牵引力控制系统牵引力控制系统主要利用牵引力来实现汽车驱动轮滑。
在凯迪拉克系列车型之中,电控防滑驱动系统不仅可以有效减弱车辆在结冰路面的打滑打转现象,同时也可以提高车辆起步时的平稳性。
此外,借助牵引力控制系统,可以加强对车轮的控制,且可以有效降低车轮的滑转概率,从而间接提高车辆行驶的安全性。
1.3 防抱死制动系统防抱死制动系统是一种在车辆机械能制动过程中对制动器进行有效控制从而实现车轮抱死的一种系统,应用该系统,可以大幅提升车轮和地面的附着力从而有效提升车辆轮胎的使用寿命。
同时,如果汽车处于紧急制动状态下,应用防抱死系统还可以辅助驾驶人员及时进行刹车,确保刹车距离处于安全距离以内。
电子稳定系统(ESP)故障检修
子任务3电子稳定系统(ESP)故障检修《汽车底盘故障诊断与修复》建议课时:4学时目录1任务描述2学习目标3知识准备4操作指引5任务实施6任务小结PART 1任务描述任务描述1客户李先生反映自己的一辆速腾2. 0手动挡轿车ꎬ行驶里程140000kmꎬ最近出现汽车车主李先生反映,车辆在行驶过程中,ESP指示灯出现闪烁现象,试查找故障原因。
出现上述故障现象一般是转向盘转角传感器、组合传感器器( 横向加速度传感器、纵向加速度传感器和横摆率传感器)、轮速传感器、液压控制单元或电子控制单元出现问题,需要对其故障进行一一排查。
PART 2学习目标1学习目标2能够说出电子稳定系统(ESP)的作用、结构原理。
能够说出电子稳定系统(ESP)的功能实现途径。
能够说出电子稳定系统(ESP)和ABS、ASR之间的差别。
会运用所学知识和经验ꎬ能够排除电子稳定系统(ESP)的故障。
具备信息查询和维修手册使用的基本能力。
能够按照企业5S要求和安全生产规范进行操作。
能与同学密切合作ꎬ规范安全地完成学习活动。
养成自主学习的习惯ꎬ培养操作规范的工作作风及环保意识。
目标12345678PART 3知识准备电子稳定系统(ElectronicStabilityProgrammeESP):属于车辆的主动安全系统,也可称之为动态驾驶控制系统,简单地说它是一个防滑系统。
ESP能够识别车辆不稳定状态:在汽车急转弯时,通过对制动系统、发动机等实施控制,从而保持车身稳定,改善汽车操纵性;在转向过度或转向不足的情形下效果更佳明显。
实时监控•ESP能够实时监控驾驶者的操控动作、路面反应、汽车运动状态,并不断向发动机和制动系统发出指令主动干预•ABS等安全技术主要是对驾驶者的动作起干预作用,但不能调控发动机,ESP则可以通过主动调控发动机的转速,并调整每个轮子的驱动力和制动力,来修正汽车的过度转向和转向不足事先提醒•当驾驶者操作不当或路面异常时,电子稳定系统(ESP)会以警告灯的形式警示驾驶者ESP特点1知识准备3电子稳定系统(ESP)组成[ESP的结构组成图]传感器电子控制单元执行器警示装置一、转向盘转角传感器该传感器在转向柱锁开关和转向盘之间的转向柱上,与安全气囊时钟弹簧集成为一体,其作用是向带有EDL/ TCS/ESP的ABS控制单元传递转向盘转角信号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
① 路试车辆并记录车辆笔直向前行驶时 的方向盘位置。
② 将Tech2连接到车辆上,并执行 “Tech2方向盘转角传感器校准程序”中的指 示。
③ 检查ABS-TCS/ESP系统的操作。
(3)轮速传感器的检查
别克荣御4个车轮速度传感器均为电磁式 传感器,传感器气隙不可调。检查轮速传感 器时,可用万用表测量传感器阻值,也可用 示波器测量传感器的输出波形。温度在20℃ 时,传感器的电阻正常值为1.3~1.8k。
图6-1 别克荣御电子稳定系统零件位置及其组成 1—前轮速度传感器 2—前轮速度传感器接线 3—电子控制单元(ECU)
4—液压调节器总成 5—方向盘转角传感器 6—横向偏摆率传感器 7—后轮速度传感器信号环 8—后轮速度传感器
下面以一款别克荣御车型为例,介绍各 组成部分的基本作用。
① 轮速传感器是一个电磁式传感器,装 在每个车轮的相应位置上,用于检测车轮旋 转的角速度。
图6-7 别克荣御的液压控制装置 1—电子控制单元(ECU) 2—液压控制装置
⑦ 制动液压传感器一般装于液压控制装 置上部,检测驾驶员进行制动操作时的制动 液压力。
⑧ 节气门位置传感器装于节气门体上, 检测节气门的开度。
⑨ 节气门执行器在汽车电子稳定系统控 制发动机功率时,控制节气门开度大小。
⑩ 警示装置主要指仪表盘上的ESP警示 灯。
⑤ 选择读取数据流08功能,输入“004” 通道,观察第一显示区数值是否为−4.5~5。
⑥ 选择基本设定功能04,按“Q”键确认, 再输入组别号“001”,ABS警告灯闪亮。
⑦ 选择退出功能06,按“Q”键确认, ABS和ESP警报灯亮约2s,此时即结束初始化 标定。
(2)ESP路试和系统测试
(4)ESP开关的检查
ESP开关的端子视图及检查方法如图6-11 所示,可使用数字万用表测量ESP开关端子间 的电阻,以判断其好坏。
ESP开关处于常态位置时,端子3—4间应 导通,端子3—5间开路。按下ESP开关时,端 子3—4间开路,端子3—5间导通。端子2—6之 间是照明灯电阻。如果测量结果不在规格范 围内,则更换ESP开关。
⑥ 别克荣御的电子控制单元与液压控制 装置集成在一起组成一个总成,如图6-7所示。 电子控制单元持续监测并判断的输入信号有: 蓄电池电压、车轮速度、方向盘转角、横向 偏摆率以及点火开关接通、停车灯开关、串 行数据通信电路等信号。根据所接收的输入 信号,电子控制单元将向液压控制装置、发 动机控制模块、组合仪表和串行数据通信电 路等发送控制信号。
③ 事先提醒:当驾驶者操作不当或路面 异常时,ESP会以警告灯的形成警示驾驶者。
(二)汽车电子稳定系统的组成与 基本作用
汽车电子稳定系统一般主要由传感器 (轮速传感器、减速度传感器、横摆率传感 器、转向角度传感器、制动液压传感器、节 气门位置传感)、电子控制单元、执行器及 警示装置组成。图6-1所示是一款别克车型的 汽车电子稳定系统零件位置及其组成图。
② 维修车轮速度传感器时一定要十分小 心。拆卸时注意不要碰伤传感器头,不要撬 传感器齿圈,以免损坏。安装时应先涂覆防 锈油,安装过程中不可敲击或用力过大。一 般情况下,传感器气隙是可调的(也有不可 调的),调整时应使用非磁性塞卡,如塑料 或铜塞卡,当然也可使用纸片。
③ 维修液压控制装置时,切记要首先进 行泄压,然后再按规定进行修理。例如制动 主缸和液压调节器设计在一起的整体ABS,其 蓄压器存储了高达18000kPa的压力,修理前 要彻底泄去,以免高压油喷出伤人。
⑩ 路试车辆,执行ABS-TCS/ESP自检初 始化程序,如果感觉制动踏板绵软,重复 ABS-TCS/ESP制动器排气操作,直到制动踏板 感ห้องสมุดไป่ตู้坚实。
检查ABS-TCS/ESP系统的操作。
(2)方向盘转角传感器的校准
电子控制单元监测并判断方向盘转角传 感器的输出信号,当车辆沿直线行驶了15min 或以上时,电子控制单元会将该行驶方向设 定为正前方向。如果电子控制单元检测到方 向盘转角传感器角向偏离正前方向,如果偏 离度等于或小于15°,则电子控制单元自动 执行方向盘转角传感器校准。如果偏离度大 于15°,则设置C0460“方向盘转角传感器故 障”。方向盘转角传感器可使用Tech2重新校 准,具体操作步骤如下。
(四)汽车电子稳定系统常见故障 及分析
汽车电子稳定系统的绝大多数传感器与 ABS、ASR系统通用,因此其常见故障与ABS、 ASR系统常见故障基本相同,主要有传感器故 障,制动系统有气等。下面以别克荣御车型 为例简要介绍检查分析过程。
(1)制动器排气
在执行ABS-TCS/ESP制动器排气之前,必 须完成常规的制动系统排气程序。具体步骤 如下。
⑥ 关闭点火开关,踩下制动踏板3~5次, 以耗尽制动助力器的真空储备压力。
⑦ 缓慢踩下制动踏板,应该感觉很 “硬”,如果感觉制动踏板绵软,重复ABSTCS/ESP制动器排气操作。
⑧ 重复ABS-TCS/ESP排气操作后,如果 仍然感觉制动踏板绵软,检查制动系统是否 存在外部或内部泄漏。
⑨ 保持发动机熄火并且不使用驻车制动 器,然后接通点火开关,如果驻车制动器/制 动器故障指示灯保持启亮,先诊断并排除故 障。
(2)转向不足
当汽车行驶过程中,如果出现前轮打滑, 电子控制单元会发出指令降低发动机转矩, 并给内侧前轮加制动力,使其向内侧移动, 以达到驾驶稳定的目的,如图6-10所示。其 基本工作过程如下。
图6-10 转向不足
方向盘转角传感器向电子控制单元发送一 个驾驶员想要转向的信号,横向偏摆率传感 器检测到车辆开始打转,同时车辆前端开始 产生滑移,说明车辆出现转向不足,电子稳 定程序将实行主动制动干预。
5—各向异性磁阻(AMR)集成电路
④ 液压控制装置,正常情况下执行制动 助力功能;当车轮在加速或减速过程中出现 滑移时,执行TRC和ABC功能;当汽车出现侧 滑时,把受到控制的制动液压加到每个车轮 上。
⑤ 电子控制单元将传感器采集到的数据 进行计算,算出车身状态然后跟存储器中预 先设定的数据进行对比。当电脑计算数据超 出存储器预存的数值,即车身临近失控或者 已经失控的时候则命令执行器工作,以保证 车身行驶状态能够尽量满足驾驶员的意图。
(1)转向过度
当汽车在行驶过程中,由于意外造成转 向过度,而使后轮打滑车辆抛出转弯曲线, 此时ESP系统把制动力加到外侧前轮,使车辆 的转弯力量减小,同时使后轮的打滑现象也 减少,如图6-9所示。其基本工作过程如下。
图6-9 转向过度
方向盘转角传感器向电子控制单元发送一 个驾驶员想要转向的信号,横向偏摆率传感 器检测到车辆开始打转,同时车辆后端开始 产生滑移,说明车辆开始转向过度,电子稳 定程序将实行主动制动干预。
项目六 汽车电子稳定系统检修
二、相关知识 三、项目实施
二、相关知识
– (一)汽车电子稳定系统的作用与类型 – (二)汽车电子稳定系统的组成与基本作用 – (三)汽车电子稳定系统的基本工作原理 – (四)汽车电子稳定系统常见故障及分析
(一)汽车电子稳定系统的作用与 类型
汽车电子稳定系统的作用是保持车辆在 各种情况下的行驶稳定性,防止车辆由于行 驶在不同的道路中因不同的附着力而产生车 轮的打滑。
前轮速度传感器是前轮轮毂总成的一部 分。左前和右前轮轮毂各装有一个车轮速度 传感器和一个48齿的磁脉冲信号环。
后轮速度传感器位于主减速器后盖的支 架上,左、右各有一个。
图6-2 前轮速度传感器 1—前轮速传感器 2—前轮毂总成
图6-3 后轮速度传感器 1—后轮速传感器 2—传感器脉冲环
② 横摆率传感器一般装在汽车行李箱前 部,与汽车垂直轴线平行,用于检测汽车横 摆率(汽车绕垂直轴旋转的速度)。
如果方向盘角度传感器G85断电或更换、 ESP电子控制单元J104更换或者车辆的电压值 不正常,传感器的标定值会丢失,即电子控 制单元无法正常识别传感器的数据起始点和 变化规律,所以需重新进行初始化标定。初 始化标定的方法有路试和使用VAS5051两种。
路试时,通过短距离行驶,传感器G85会 根据轮速传感器信息重新初始化。
图6-11 ESP开关的端子视图及检查方法
三、项目实施
– (二)检修注意事项 – (三)项目实施步骤
(二)检修注意事项
① 电控单元对过电压、静电非常敏感, 如有不慎就会损坏电控单元中的芯片,造成 整个电控单元瘫痪。因此,点火开关接通时 不要插或拔电控单元上的连接器;在车上进 行电焊之前,要戴好防静电器,拔下电控单 元上的连接器后再进行电焊;给蓄电池进行 专门充电时,要将电池从车上拆卸下来或摘 下蓄电池电缆后再进行充电。
① 连接Tech2,启动发动机并怠速运行。 ② 按照“Tech2制动器排气程序”中所列 的指示和步骤操作,注意在执行该程序期间, 确保制动总泵中的制动液液位不低于最低液 位。
③ 关闭点火开关,并从诊断座(DLC) 上断开Tech2。
④ 用规定的制动液加注制动总泵储液罐 至最高液位。
⑤ 执行另一个常规制动系统制动器排气 操作。
(三)项目实施步骤
1.基本步骤
汽车电子稳定系统的维修与故障诊断的步 骤与ABS、ASR系统的基本一致,一般包括如 下4个基本步骤。
① 初步检查。 ② 故障自诊断。 ③ 快速检查。 ④ 故障指示灯诊断。
2.EPS系统的维修与故障诊断
以奥迪A4为例,介绍其ESP系统的维修与 故障诊断的步骤。
(1)方向盘角度传感器G85的初始化标定
利用诊断仪器VAS5051进行初始化标定的 方法和步骤如下。
① 连接VAG1551或VAS5051进入03地址。 ② 选择登录“11”,按“Q”键确认,输 入登录密码“40168”,再按“Q”键(做多项 调整时,只需登录1次)。
③ 启动车辆,在平坦路面试车,以不超 过20km/h车速行驶。
④ 如果方向盘是正中位置(若不在正中 位置,需调整),停车即可,不要再调整方 向盘,不要关闭点火开关。
