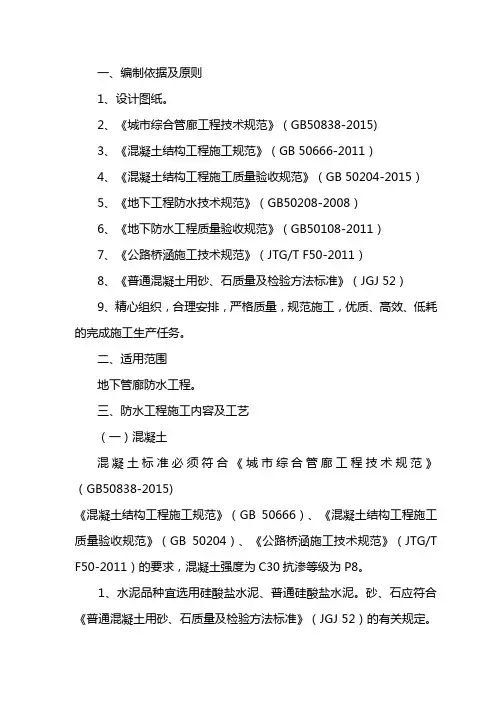

综合管廊防水施工作业指导书

、编制依据及原则

1、设计图纸。

2、《城市综合管廊工程技术规范》( GB50838-2015)

3、《混凝土结构工程施工规范》( GB 50666-2011 )

4、《混凝土结构工程施工质量验收规范》( GB 50204-2015 )

5、《地下工程防水技术规范》( GB50208-2008 )

6、《地下防水工程质量验收规范》( GB50108-2011 )

7、《公路桥涵施工技术规范》( JTG/T F50-2011 )

8、《普通混凝土用砂、石质量及检验方法标准》( JGJ 52)

9、精心组织，合理安排，严格质量，规范施工，优质、高效、低耗的完成施工生产任务。

二、适用范围

地下管廊防水工程。

三、防水工程施工内容及工艺

(一)混凝土混凝土标准必须符合《城市综合管廊工程技术规范》

(GB50838-2015)

《混凝土结构工程施工规范》( GB 50666 )、《混凝土结构工程施工质量验收规范》( GB 50204 )、《公路桥涵施工技术规范》( JTG/T F50-2011 )的要求，混凝土强度为C30 抗渗等级为P8。

1、水泥品种宜选用硅酸盐水泥、普通硅酸盐水泥。砂、石应符合《普通混凝土用砂、石质量及检验方法标准》( JGJ 52)的有关规定。

混凝土中各类材料的氯离子含量不超过胶凝材料总量的0.1%

2、防水混凝土的坍落度应控制在120mm〜160mm，施工时应分层连续浇筑，每层厚度不大于50mm。防水混凝土在运输中出现离析必须二次搅拌，当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减

水剂进行搅拌，严禁直接加水。混凝土的振捣应均匀密实，不应出现露筋、空洞、夹渣等现象。

3、防水混凝土应连续浇筑，宜少留施工缝，当留施工缝时应符合下列规定：

⑴墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处，应留在高出底板表面不小于300mm的墙体上，墙体有预留空洞时，施工缝距孔洞边缘不

应小于30mm。

⑵垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。

⑶施工缝、变形缝应按照下图进行施工

I ;i --

卷瞬梶/巻神碣/ \ 私和、fl*H

20 3 20

变形绅构這大样图二

施工缝网道大禅图

（二）防水卷材、砂浆、涂料牌殳脱H阶■ fg1! ^I&E

标誉断面止水荒同£布置可

综合管廊的防水工程施工顺序应按照上图的要求进行施工。本工程 的结构防水采用聚氨酯涂料和弹性体改性沥青防水卷材的组合。

1、弹性体改性沥青防水卷材

弹性体(SBS)改性沥青防水卷材执行国家标准 GB18242-2008是用 苯乙烯-丁二烯-苯乙烯(SBS 橡胶改性沥青做涂层，用玻纤毡、聚酯毡、 玻纤增强聚酯毡为胎基，两面覆以隔离材料所做成的一种性能优异的防 水材料，具有耐热、耐寒、耐腐蚀、抗老化、热塑性好、抗拉力大、延 伸率高、抗撕裂性强等优点。

卷材公称宽度为1000mm 卷材公称厚度为 3mm 4mm 5mm

每卷卷材公称面积为7.5平方，10平方，15平方。 本工程选用的卷材公称厚度为4mm ⑴施工方法

1 skq/m

2 耳

2云

C15*R*±^ SiScTn

热熔法：将卷材按划线展开比齐，先从一头卷2-3 米，用液化气喷枪强火移动烘烤粘接面，待表面发黑发亮出现熔融层，迅速用脚推卷粘接，并用压辊压实，边部挤出少量熔融物；定位后，再卷起另一方，如前述方法粘接。

冷粘法：采用粘接剂或玛蹄酯进行卷材与基面或卷材与卷材的粘接。防水卷材的搭接宽度不小于100mm。

转角做成50X50mm水泥沙井倒角，阴角做成半径为50mm勺圆弧。

并加一层4mm勺卷材加强层，加强层宽度为从转角处向两侧延1000mm 铺贴双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3〜1/2 幅宽，且两层卷材不得相互垂直铺贴。

施工注意事项

⑵防水基面的质量防水基面（找平层）必须坚硬、平整、干燥、清洁，不应有反砂，清除尖利物。

防水基面如有缺陷，应在做防水前修补好，必须涂刷基层处理剂。防水基面不应有冰、雪或积水。

⑶卷材施工质量全粘接防止出现褶皱或空鼓；半粘接注意未粘接处要过下火，使卷材紧贴基面；空铺注意四周粘接，并加压载物。卷材与基面、卷材与卷材间的粘接应紧密、牢固；铺贴完成的卷材应平整顺直，搭接尺寸准确，不得产生扭曲和皱折。

热熔粘接，用火要适度，以卷材上表面不变黑为准，切忌慢火烘烤。

冬期施工选择卷材低温柔度比施工时气温低10C产品，并将卷材贮存于0C 以上地方，使用之前搬入现场，搬运中防止扔摔。

铺贴卷材严禁在雨天、雪天、五级及以上大风中施工；冷粘法、自粘法施工

的环境气温不宜低于 5 C,热熔法施工的环境气温不宜低于-10 C。施工过程中下雨或下学时应做好已铺卷材的防护工作。

（三）防水砂浆

防水砂浆为掺加外加剂或掺合料的砂浆，采用多层抹压法施工。使用硅酸盐水泥或普通硅酸盐水泥，不得使用过期或受潮结块的水泥。砂采用中砂，含泥量不大于1%本工程采用的防水砂浆为1:2.5，厚度为2cm。

施工要求：

1、基层表面应平整、坚实、清洁，并充分湿润、无明水。表面的孔洞、缝隙应用防水砂浆堵塞并抹平。施工期应将预埋件、穿墙管预留凹槽内嵌填密封材料后再施工。

2、水泥砂浆应分层铺抹，铺抹时应压实、抹平，最后一层表面应提浆压

光。防水砂浆拌和后应在规定时间内用完，施工中不得任意加水。

3、水泥砂浆防水层各层应紧密粘合，每层宜连续施工；必须留施工缝时应采用阶梯坡形，但离阴阳角处的距离不得小于20mm水泥砂浆防

水层不得在雨天、五级及以上大风中施工。冬期施工时，气温不应低于5C。夏季不宜在30C以上或烈日照射下施工。

4、水泥砂浆防水层终凝后，应及时进行养护，养护温度不宜低于

5 C,并应保持砂浆表面湿润，养护时间不得少于14d。

5、水泥砂浆防水层与基层质检应结合牢固，无空鼓现象。表面应密

实、平整，不得有裂纹、起麻面等缺陷。施工缝留槎位置正确，接槎应按层次顺序操作，层层搭接紧密。平均厚度应符合设计要求，最小厚度不小于设计厚度的85%，表面凭证弹的允许偏差为5mm。

（四）水泥基渗透晶防水：水泥基渗透结晶防水材料是以水泥、石英粉等为主要基材，并掺入多种活性化学物质的粉状材料。经与水拌和调配而成的具有一定渗透功能的无机型防水材料。水泥基渗透结晶型防水材料是一种含有活性化合物的粉状防水涂料，在有水存在的条件下，活性化合物向混凝土内部渗透，在孔隙和裂缝中形成大量不溶于水的长链状结晶，填表塞毛细孔道，从而使混凝土致密、防水。适用于需要永久防水的各种混凝土结构的内外表面或本体的防水与修缮。

施工工艺：

1 、基层处理：混凝土基层应洁净，油污、灰尘、砂石和污垢等必须

清理干净，除去表面疏松层及其它外来物，表面要稍粗糙；若有油迹未清理干净，很容易出现起皮现象。基面应修凿、清理，进行堵缝、补强、找平处理，
