EWB使用说明

第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。

该软件设计功能完善，操作界面友好、形象，非常易于掌握。

EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。

EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。

而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。

因此，世界上许多大学都将EWB纳入电子类课程的教学当中。

1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。

当用户进行仿真时，原理图、波形图同时出现。

当改变电路连线或元件参数时，波形即时显示变化。

2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。

调整电路连线、改变元件位置、修改元件属性也非常简单。

此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。

3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。

EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。

用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。

4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。

EWB使用说明

第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。

该软件设计功能完善，操作界面友好、形象，非常易于掌握。

EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。

EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。

而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。

因此，世界上许多大学都将EWB纳入电子类课程的教学当中。

1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。

当用户进行仿真时，原理图、波形图同时出现。

当改变电路连线或元件参数时，波形即时显示变化。

2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。

调整电路连线、改变元件位置、修改元件属性也非常简单。

此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。

3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。

EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。

用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。

4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。

EWB使用教程

2. 元器件的参数设置弹出元件属性对话框：选中元件，单击鼠标右键，再点击Component Properties。
Alalysis （分析）设置： Display Label Value Fault （故障）设置：（数值）设置：（标识）设置：（显示）设置：
遵循电路图的选项设置显示标识故障相关引脚显示模型显示编号开路故障无故障
无损传输线
晶直体流电机
真空三极管
开关式升压变换器
开关式降压变换器
开关式升降压变换器
指示器件库
电压表
电流表
灯泡
彩色指示灯
七段数码管
译码数码管
蜂鸣器
条型光柱
译码条型光柱
仪器库
数字万用表
NMOS PMOS NMOS PMOS
NMOS PMOS NMOS PMOS
三端增强型
三端增强型
四端四端增强增强型型
N 沟 P沟道砷道砷化镓化镓
模拟集成电路库
三端五端七端运放运放运放九端运放比较器锁相环
混合集成电路库
模数转换电流输出数模转换电压输出数模转换单稳 555 态触发器定时器
数字万用表图标数值显示档位选择交直流选择参数设置
面板
函数信号发生器
图标
负端公共端正端
波形选择
频率设置
占空比设置幅度设置偏移量设置按三角选择单位符号面板
示波器
图标
接地端触发端 A通道 B通道

ewb使用说明

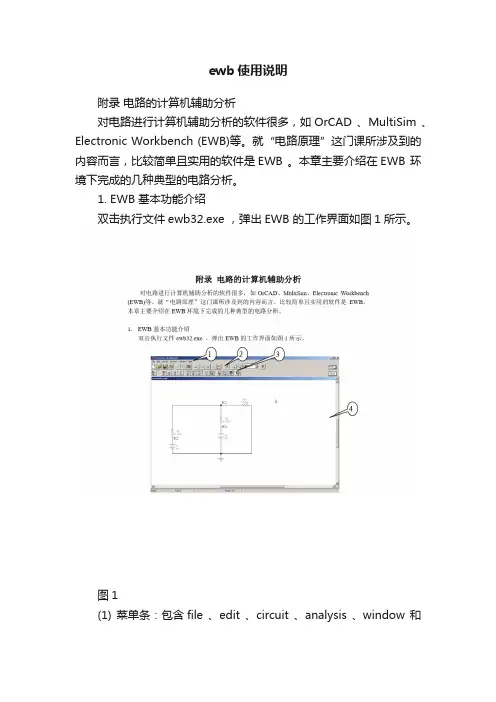

ewb使用说明附录电路的计算机辅助分析对电路进行计算机辅助分析的软件很多，如OrCAD 、MultiSim 、Electronic Workbench (EWB)等。

就“电路原理”这门课所涉及到的内容而言，比较简单且实用的软件是EWB 。

本章主要介绍在EWB 环境下完成的几种典型的电路分析。

1. EWB 基本功能介绍双击执行文件ewb32.exe ，弹出EWB 的工作界面如图1所示。

图1(1) 菜单条：包含file 、edit 、circuit 、analysis 、window 和help 6个下拉式菜单，每个菜单的主要功能如下：file ：创建新文件，打开文件，保存文件，导入/导出文件，打印设置与打印等。

edit ：对图中的元件进行剪切、拷贝、粘贴、删除，并可将整个电路图拷贝为bmp 图形输出；circuit ：对图中各元件的摆放位置进行各种旋转，对元件参数的显示方式进行调整； analysis ：EWB 的所有电路分析功能都集中在此菜单下，下文将对主要功能进行介绍；window ：对界面的显示方式进行调整；help ：EWB 的联机帮助。

(2) 工具栏：提供一些常用功能的快捷键，每个快捷键都和菜单条中的某一项相对应，它们的功能是完全一样的。

(3) 元件库：包含了EWB 软件所能提供的所有元件，用以进行分析的电路图就是从这些元件库中选出合适的元件连接而成的。

最左端的一个元件库是用户定制的，可以将一些常用元件放置其中，再次使用时就不必到其它元件库中去逐个寻找。

方法是在EWB 提供的元件库中找出你想要的元件，鼠标放置其上按右键，选中“Add to Favorites ”，此元件就被加入到了最左端的“Favorites ”元件库中了。

(4) 图形显示区域：用户在此区域内编辑用以进行分析的电路图。

编辑电路图的一般步骤是：A.打开元件库，移动鼠标到需要的元件图形上，按住鼠标左键，将其拖拽到图形显示区域；利用鼠标可以移动该元件；利用菜单circuit提供的功能可以对元件进行各种翻转，也可以在图形显示区域直接选中要进行调整的元件（此时该元件红色显示），然后按鼠标右键，从弹出的菜单中选中某一项进行操作；双击元件，弹出元件属性对话框，如图2所示（以交流电压源为例），在此对话框中可以设置元件的各种参数。

3、EWB的操作使用方法

3、EWB的操作使用方法3.1 电路的创建电路是由元器件与导线组成的，要创建一个电路，必须掌握元器件的操作和导线的连接方法。

3.1.1 元器件的操作1. 元器件的选用选用元器件时，首先在元器件库栏中单击包含该元器件的图标，打开该元器件库。

然后从元器件库中将该元器件拖曳至电路工作区。

2. 选中元器件在连接电路时，常常要对元器件进行必要的操作：移动、旋转、删除、设置参数等。

这就需要选中该元器件。

要选中某个元器件，可使用鼠标器左键单击该元器件。

如果要一次选中多个元器件，可反复使用CTRL+“鼠标左键单击”选中这些元件。

被选中的这些元器件以红色显示，便于识别。

此外，拖曳某个元器件也同时选中了该元器件。

如果要同时选中一组相邻的元器件，可在电路工作区的适当位置拖曳画出一个矩形区域，包围在该区域内的元器件同时被选中。

要取消某一个元器件的选中状态，可以使用CTRL+“鼠标左键单击”。

要取消所有被选中元器件的选中状态，只需单击电路工作区的空白部分即可。

3. 元器件的移动要移动一个元器件，只要拖曳该元器件即可。

要移动一组元器件，先选中这些元器件，然后用鼠标左键拖曳其中任意一个元器件，所有选中的部分就会一起移动。

元器件一起移动后，与其相连的导线就会自动重新排列。

选中元器件后，也可以使用箭头键使之作微小的移动。

4. 元器件的旋转与反转为了使电路便于连接，布局合理，常常需要对元器件进行旋转或反转操作。

可先选中该元器件，然后使用工具栏的“旋转、垂直反转、水平反转”等按钮，或者选择Circuit/Rotate （电路/旋转）、Circuit/Filp Vertical（电路/垂直反转）、Circuit/Filp Horizontal（电路/水平反转）等菜单栏中的命令。

5. 元器件的复制、删除对选中的元器件，使用Edit/Cut（编辑/剪切）、Edit/Copy（编辑/复制）和Edit/Paste（编辑/粘贴）、Edit/Delete（编辑/删除）等菜单命令，可以分别实现元器件的复制、删除等操作。

ewb使用说明

e w b使用说明-CAL-FENGHAI.-(YICAI)-Company One1附录 EWB使用说明一、EWB(Electronics Workbench)简述电路设计者经常需要对所设计的电路进行实物模拟和调试。

传统的电路设计调试，一般是制作一块模拟实验板，再插接实际元件进行试验和调试，以获得数据，然后再调整原设计电路的参数，直至达到设计要求。

但由于各方面条件的限制，有些试验难以在短时间内完成。

这样既影响工作进度，又影响了设计人员创造力的发挥。

为了克服上述困难，Interactive Image Technologies公司推出了用于电路仿真的EWB软件，借助于EWB，可以很方便地对电路进行仿真。

目前，EWB已经广泛地用于电路设计、电类课程教学等领域。

与其它电路仿真软件相比，EWB具有界面友好、操作方便等优点。

在EWB 中，可以直接使用工具按钮完成创建电路、选用元件和测试仪器的工作，而且测试仪器的外观与实物基本相似。

稍具电路知识的人员，可以在很短的时间内掌握EWB的基本操作方法。

对学习电类课程而言，EWB是一种理想的计算机辅助教学软件。

因为要弄清电路的功能，不仅需要理论分析，还需要通过实践来验证并加深理解。

作为电类课程的一种辅助教学手段，它可以弥补实验仪器、元器件缺乏带来的不足，可以使学习者更快、更好地掌握课堂讲述的内容，加深对概念、原理的理解；而且通过电路仿真，可以让学习者熟悉常用仪器的使用方法，培养他们的综合分析能力、排除故障能力，激发他们的创新能力。

二、EWB的特点EWB最明显的特点是，构造仿真环境的方法与搭建实际电路的方法基本相同，仪器的面板同实际仪器极为类似，因此特别容易学习和使用。

EWB的元器件库不仅提供了数千种电路元器件供选用，而且还提供了各种元器件的理想值。

通过用理想元件进行仿真，可以获得电路性能的理想值。

此2外，EWB允许用户自定义元器件，自定义元器件时需要的参数可以直接从生产厂商的产品使用手册中查到，这样就为用户带来了极大的方便。

EWB电路仿真软件使用说明

EWB电路仿真软件使用说明EWB（Electronic Workbench）是一款用于电路仿真和分析的软件工具，广泛应用于电子工程师和学生之间。

本文将为您提供EWB电路仿真软件的使用说明。

一、软件安装和启动二、创建电路图在EWB中，您可以通过绘图功能创建各种类型的电路图。

在工具栏上选择所需的元器件，然后在绘图区点击鼠标来放置元器件。

通过拖动连接线将元器件相连接，并在连接处加上节点标记。

电路图可以包含电源、电阻、电容、电感、二极管、晶体管、运算放大器等各种元器件。

三、设置元器件属性在属性栏中，您可以为所选元器件设置特定的属性。

例如，对于电阻元器件，您可以设置电阻值；对于电容元器件，您可以设置电容值。

您还可以设置元器件的名称、供电电压等等。

四、连接电路当您完成电路图的绘制后，需要为电路创建电源。

在菜单栏中选择“电源”选项，在绘图区点击鼠标以放置电源。

然后，通过连接线连接电源与其它元器件，并设置电源的电压值。

同时，您可以设置电路的输入或输出端口，以便进行相应的信号分析。

五、进行仿真在创建完电路图并连接好电源后，您可以进行电路的仿真。

在菜单栏中选择“仿真”选项，在仿真窗口中选择仿真类型，如直流分析、交流分析、脉冲响应等。

然后，您可以设置仿真参数，如输入电压、频率等，并开始仿真。

软件将模拟电路中的电流、电压等数据，并将结果以图表的形式显示出来。

六、分析和优化电路在仿真结果中，您可以进行各种分析和优化操作。

例如，您可以通过图表来查看各个元器件的电流和电压变化情况，以判断电路是否正常工作。

您还可以调整电路中的元器件参数，观察其对电路性能的影响。

通过不断的试验和优化，您可以得到一个更好的电路设计。

七、保存和导出八、学习资源和社区支持。

EWB 数字仪表的使用

数字仪表的使用数字仪表包括字信号发生器、逻辑分析仪、逻辑转换仪。

一、字信号发生器的使用字信号发生器实际上是一个多路逻辑信号源，它能产生16位同步逻辑信号，用于对数字逻辑电路进行测试。

图1是其图标和面板。

在字信号编辑区，字信号以4位16进制数编辑和存放。

EWB5.0可以存放1024条字信号，编辑区的内容可通过滚动条前后移动。

用鼠标单击可以定位和插入需编辑的位置，然后输入16进制数码。

还可在面板下部的二进制字信号输入区输入二进制码。

在地址编辑区可以编辑或显示与字信号地址有关的信号。

图1 字信号发生器图标和面板把鼠标指针移到左边地址编辑区中要改变值的位置，在这可以输入0～9或A、B、C、D、E、F，在二进制信号编辑区中即可显示出输入的十六进制数对应的二进制数。

如图1中地方输入0223的十六进制数，二进制字信号编辑区中即显示“0000001000100011”，同时在字信号地址编辑区的“Edet”中显示出该十六进制数的地址“000B”。

字信号的输出方式有三种：Step（单步）:每单击一次“Step”，则字信号输出一条，字信号编辑区中的地址下移一行，此方式可用于对电路进行单步调试。

Burst（单帧）：每按一次“Burst”，则从首地址开始至末地址连续逐条输出字信号。

Crcle（循环）：按“Crcle”，则从首地址至尾地址循环不断的输出。

选中某地址信号后，按“Breakpoint”则该地址被设置成中断点。

“Burst”输出时，运行至该地址输出暂停。

再单击“Pause”或按“F9”恢复输出。

字信号的触发方式：当选择“Internal（内）”触发方式时，字信号的输出直接由输出方式按钮（“Step”、“Burst”和“Crcle”）启动。

当选择“External(外)”触发方式时，则需接入外触发脉冲信号，再定义“上升沿触发”或“下降沿触发”，单击输出方式按钮，待触发脉冲到来时才启动输出。

此外，在“数据准备好输出端”还可得到与输出信号同步的时钟脉冲输出。

EWB软件使用说明

受控单脉冲
分段线性源
线压性控源分段
频移键控源
多项式源
非线性相关源
基本器件库
连接点
电阻
电容
电感
变压器
继电器
开关
延迟开关
压控开关
流控开关
上拉电阻
电位器
排电阻
压控模拟开关
极性电容
可调电容
开关式降压变压器
开关式升降压变压器
数字多用表
函示波字数波特信信器图号号仪发发生生器器
逻辑分析仪
逻辑转换仪
二、EWB仪器库栏
数字多用表函数信号发生器双踪示波器波特图仪字信号发生器逻辑分析仪
除法器
三端电压加法器
电压限幅器
压控限幅器
电流限幅器
电压滞回模块
电压变化率模块
其它器件库
仪器库
熔数子断据电器写路入网器表
有耗传输线
无耗传输线
晶体
直流电机
真空三极管
开关式升压变压器
指针1、2处读数差
指针2处读数
指针1处读数面板恢复
背景颜色
ASCⅡ保存

波特图仪
它类似于扫频仪，可用来测量和显示电路的幅频特性与相频特性。波特图仪有IN和OUT两对端口，其中IN端口的+V端和-V端分别接电路输入端的正端和负端；OUT端口接输出端。使用波特图仪时，必须在电路的输入端接入AC信号源。电路启动后若修改参数设置及其测试点，则建议重新启动电路，以确保曲线显示的完整与准确。

EWB使用说明数电PPT课件

流表在该器件库中 7段显示器编码式7段条码图显示器显示器
蜂窝鸣
.
编码式条码图显示器
7
图2-6为常用虚拟仪表库。
.
8
图2-7 为常用部分工具图标
.
9
EWB5.0的基本操作１．创建电路（１）元器件操作元件选用：打开元件库栏，移动鼠标到需要的元件图形
上，按下左键，将元件符号拖拽到工作区。元件的移动元件的旋转、反转、复制和删除：用鼠标单
击元件符号选定，用相应的菜单、工具栏，或单击右键激活弹出菜单，选定需要的动作。
.
10
.
11
元器件参数设置：选定该元件，从右键弹出菜单中选
Component Properties可以设定元器件的标签（Label）、编号（Reference ID）、数值（Value）和模型参数（Model）、故障（Fault）等特性。
EWB概述 EWB是Electronics Workbench的缩写，称为电子工作平台，是一种在电子技术界广为应用的优秀计算机仿真设计软件，被誉为"计算机里的电子实验室"。其特点是图形界面操作，易学、易用，快捷、方便，真实、准确，使用EWB可实现大部分硬件电路实验的功能。电子工作平台的设计试验工作区好像一块"面包板"，在上面可建立各种电路进行仿真实验。电子工作平台的器件库可为用户提供350多种常用模拟和数字器件，设计和试验时可任意调用。虚拟器件在仿真时可设定为理想模式和实模式，有的虚拟器件还可直观显示，如发光二极管可以发出红绿蓝光，逻辑探头像逻辑笔那样可直接显示电路节点的高低电平，继电器和开关的触点可以分合动作，熔断器可以烧断，灯泡可以烧毁，蜂鸣器可以发出不同音调的声音，电位器的触点可以按比例移动改变阻值。电子工作平台的虚拟仪器库存放着数字电流表、数字电压表、数字万用表、双通道 1000MHz 数字存储示波器、999MIHz数字函数发生

EWB软件使用方法

旋转水平翻转垂直翻转部件属性创建分支电路演示选项限制条件
激活电路，开始仿真分析选项直流工作点分析交流频率分析瞬态分析
（四）、EWB上旳虚拟仪器
虚拟仪器是一种具有虚拟面板旳计算机仪器，主要由计算机和控制软件构成。操作人员经过图形顾客界面用鼠标或键盘来控制仪器运营，以完毕对电路旳电压、电流、电阻及波形等物理量旳测量，用起来几乎和真旳仪器一样。在EWB平台上，共有7种虚拟仪器，下面分别作以简介。
4.1 数字万用表(Multimeter)
万用表旳虚拟面板参见图2.3-3，这是一种4位数字万用表，面板上有一种数字显示窗口和7个按钮，分别为电流(A)、电压(V)、电阻(Ω)、电平(dB)、交流(～)、直流(－) 和设置(Settings) 转换按钮，单击这些按钮便可进行相应旳转换。用万用表可测量交直流电压、电流、电阻和电路中两点间旳分贝损失，并具有自动量程转换功能。利用设置按钮可调整电流表内阻、电压表内阻、欧姆表电流和电平表0 dB原则电压。虚拟万用表旳使用措施与真实旳数字万用表基本相同。
（五）、 EWB旳菜单和命令
EWB有一套比较完整旳菜单系统，几乎全部旳操作都可经过执行相应旳菜单命令来实现，但是，和大多数 Windows程序一样，许多操作也可经过快捷工具按钮、右键菜单、快捷键等方式来实现，前面我们已经用过屡次了。对于一般旳使用者，我们没有必要记住全部旳操作方式，所以，这里只讲述前面涉及较少而又较常用旳 Circuit （电路）和Analysis（分析）菜单中旳部分项目，其他旳菜单命令请大家自己体会。
● Circuit（电路）菜单 Rotate Flip Horizontal Flip Vertical Component Properties Create Subcircuit Schematic Options Restrictions ● Analysis（分析）菜单 Activate Analysis Options DC Operating Point AC Frequency Transient

EWB操作简介

电路设计与仿真软件—EWB5.OC操作技术EWB(Electronics Workbench，电子工作台)是加拿大Interactive Image Technologies Ltd.公司开发的专用电路设计与仿真软件，它以SPICE3F5为软件核心，增强了其在数字及模拟混合信号方面的仿真功能，是一个非常优秀的专门用于电子电路设计与仿真分析的EDA软件。

自1988年发布以来，EWB已被30多个国家使用，目前应用较多的是1996年推出的Electronics Workbench 5.0版，该软件对系统要求不高，总容量不到17MB，可以从网上下载，使用时无元件数量限制。

由于EWB本身提供了丰富的元器件模型和完善的分析工具，加之采用原理图方式直接输入电路，电路设计极为方便、仿真功能非常强大，现已成为电路课程仿真教学和电子产品开发设计的常用软件。

一、EWB操作流程的电子实验室主要由工作架和工作台组成，工作架上摆放有搭接电路的元器件和测试电路的仪器设备，实验人员将仪器设备和元器件从工作架移到工作台上，搭接好实验电路，打开电源开关即可进行电路测试。

EWB正是按照这种实验室的工作过程来设计软件的操作流程。

用EWB软件来设计电路并进行仿真分析的操作流程主要包括：放置元件、调整方位、设置参数、元件连线、接入仪器、仿真分析和结果处理等七个操作步骤。

电路设计与仿真分析的操作流程如图1所示，下面以EWB5.0C为例分别加以介绍。

1.放置元件EWB与其它WINDOWS应用程序一样，有一个基本的工作界面，该界面主要由标题栏、菜单栏、工具栏、元器件栏、电路工作区、仿真电源开关和电路描述区等部分组成。

元器件栏相当于实验室的工作架，在元器件栏中按类别存放有不同的元器件和测试仪器。

元器件栏共有自定义器件库、信号源库、基本器件库、二极管库、三极管库、模拟集成电路库、混合集成电路库、数字集成电路库、逻辑门电路库、数字模块库、指示器件库、控制器件库、其它器件库和仪器库等14个元器件库。

EWB使用说明(数电)

（４）信号发生器信号发生器可以产生正弦、三角波和方波信号，其图标和面板如下图所示。可调节方波和三角波的占空比。
(5) 数字字元产生器的使用数字字元产生器（数字信号发生器）可以产生一连串的16 位字，输入到数字电路中以进行电路功能的验证与分析。数字字元产生器如图：
外触发输入
16位输出端
数据准备好输出端
说明：①元器件各种特性参数的设置可通过双击元器件弹出的对话框进行； ②编号（Reference ID）通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性； ③故障（Fault）选项可供人为设置元器件的隐含故障，包括开路（Open）、短路（Short）、漏电（Leakage）、无故障（None）等设置。
２）导线的操作主要包括：导线的连接、弯曲导线的调整、导线颜色的改变及连接点的使用。连接：鼠标指向一元件的端点，出现小园点后，按下左键并拖拽导线到另一个元件的端点，出现小园点后松开鼠标左键。删除和改动：选定该导线，单击鼠标右键，在弹出菜单中选 delete 。或者用鼠标将导线的端点拖拽离开它与元件的连接点。
EWB5与其它应用程序一样，有一个标准工作界面。部分菜单功能也和其它软件一样，如复制粘贴等。在此不再介绍。仅就和我们相关的部分作以说明。
图示为EWB5打开后的画面。常用元件、仪表库的图标位置如图2-2所示
单击对应图标符号可弹出对应的元件或仪器图标，如图2-3单击电源图标会弹出对应电源
图2-3
EWB概述 EWB是Electronics Workbench的缩写，称为电子工作平台，是一种在电子技术界广为应用的优秀计算机仿真设计软件，被誉为"计算机里的电子实验室"。其特点是图形界面操作，易学、易用，快捷、方便，真实、准确，使用EWB可实现大部分硬件电路实验的功能。电子工作平台的设计试验工作区好像一块"面包板"，在上面可建立各种电路进行仿真实验。电子工作平台的器件库可为用户提供350多种常用模拟和数字器件，设计和试验时可任意调用。虚拟器件在仿真时可设定为理想模式和实模式，有的虚拟器件还可直观显示，如发光二极管可以发出红绿蓝光，逻辑探头像逻辑笔那样可直接显示电路节点的高低电平，继电器和开关的触点可以分合动作，熔断器可以烧断，灯泡可以烧毁，蜂鸣器可以发出不同音调的声音，电位器的触点可以按比例移动改变阻值。电子工作平台的虚拟仪器库存放着数字电流表、数字电压表、数字万用表、双通道 1000MHz 数字存储示波器、999MIHz数字函数发生

EWB使用说明(数电

逻辑转换仪的图标和面板如下图：
8个信号输入端信号输出端
8个输入端电路到真值表转换按钮真值表到表达式转换按钮真值表到简化表达式按钮表达式到真值表按钮表达式到电路按钮表达式到与非电路按钮真值表区
逻辑表达式区
1.逻辑转换仪与逻辑电路的连接在将逻辑电路转换为真值表时，先将已画出的逻辑电路的输入端连接到逻辑转换仪的输入端，将逻辑电路的输出端连接到逻辑转换仪的输出端即可。连接完毕后，点击‘电路真值表’按钮即可得到真值表。 2. 从真值表导出逻辑表达式从真值表导出逻辑表达式时，第一步是根据输入变量的个数用鼠标点击逻辑转换仪面板顶部代表输入端的小圆圈（A到 H），选定输入变量。此时在真值表区自动出现输入变量的所有组合，而右面输出列（靠近滚动条）的初始值全部为零。第二步是根据所要求的逻辑关系来修改真值表的输出值（0 或1）。第三步点击“真值表到表达式”按钮，在表达式栏出现相应表达式。表达式中“A`”表示逻辑变量A的“非”。 3. 从真值表导出简化表达式如果将已得到的表达式进一步简化，只需单击“真值表到表达式”按钮即可得到简化表达式。
２）导线的操作
主要包括：导线的连接、弯曲导线的调整、导线颜色的改变
及连接点的使用。连接：鼠标指向一元件的端点，出现小园点后，按下左键并拖拽导线到另一个元件的端点，出现小园点后松开鼠标左键。删除和改动：选定该导线，单击鼠标右键，在弹出菜单中选 delete 。或者用鼠标将导线的端点拖拽离开它与元件的连接点。
4. 触发方式选择说明点击分析仪右下角“TRIGGER”（触发方式设置）字符下方 “SET…”按钮打开触发方式对话框：
触发字触发字组合
触发限制
对话框中有A、B、C三个触发字，其识别方式可通过 “TRIGGER COMBINATION”进行选择，分别下面8种组合方式： A or B; A or B or c; (A or B) then C; A then (B or C); A then B then C; A then B ( no C) 触发字的某一设置为X时，表示该位取值为任意（0、1均可）。

EWB电路仿真软件使用说明

EWB电路仿真软件使用说明EWB电路仿真软件一、软件简介随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。

电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。

EDA是在计算机辅助设计（CAD）技术的基础上发展起来的计算机设计软件系统。

与早期的CAD软件相比，EDA软件的自动化程度更高、功能更完善、运行速度更快，而且操作界面友善，有良好的数据开放性和互换性。

电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；信号源库基本器件库二极管库模拟集成电路库指示器件库仪器库三、Electronics Workbench 基本操作方法介绍１．创建电路（１）元器件操作元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。

元件的移动：用鼠标拖拽。

元件的旋转、反转、复制和删除：用鼠标单击元件符号选定，用相应的菜单、工具栏，或单击右键激活弹出菜单，选定需要的动作。

元器件参数设置：选定该元件，从右键弹出菜单中选Component Properties可以设定元器件的标签（Label）、编号（Reference ID）、数值（Value）和模型参数（Model）、故障（Fault）等特性。

说明：①元器件各种特性参数的设置可通过双击元器件弹出的对话框进行；②编号（Reference ID）通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性；③故障（Fault）选项可供人为设置元器件的隐含故障，包括开路（Open）、短路（Short）、漏电（Leakage）、无故障（None）等设置。

ewb使用教程

EWB轶件教程一、软件简介随着电子技术和计算机技术的发展，电子产品已与计算机紧密相连，电子产品的智能化日益完善，电路的集成度越来越高，而产品的更新周期却越来越短。

电子设计自动化（EDA）技术，使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。

EDA是在计算机辅助设计（CAD）技术的基础上发展起来的计算机设计软件系统。

与早期的CAD软件相比，EDA软件的自动化程度更高、功能更完善、运行速度更快，而且操作界面友善，有良好的数据开放性和互换性。

电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件，它具有这样一些特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取；（2）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。

（3）EWB软件带有丰富的电路元件库，提供多种电路分析方法。

（4）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。

（5）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。

因此非常适合电子类课程的教学和实验。

这里，我们向大家介绍EWB软件的初步知识，基本操作方法，内容仅限于对含有线性RLC元件及通用运算放大器电路的直流、交流稳态和暂态分析。

二、ElectronicsWorkbench软件界面1．EWB的主窗口2．元件库栏信号源库基本器件库二极管库模拟集成电路库指示器件库仪器库三、Electronics Workbench 基本操作方法介绍１．创建电路（１）元器件操作元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。

EWB的操作与分析方法

EWB的操作与分析方法１．创建电路（１）元器件操作元件选用：打开元件库栏，移动鼠标到需要的元件图形上，按下左键，将元件符号拖拽到工作区。

元件的移动：用鼠标拖拽。

元件的旋转、反转、复制和删除：用鼠标单击元件符号选定，用相应的菜单、工具栏，或单击右键激活弹出菜单，选定需要的动作。

元器件参数设置：选定该元件，从右键弹出菜单中选Component Properties 可以设定元器件的标签（Label）、编号（Reference ID）、数值（Value）和模型参数（Model）、故障（Fault）等特性。

说明：①元器件各种特性参数的设置可通过双击元器件弹出的对话框进行；②编号（Reference ID）通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性；③故障（Fault）选项可供人为设置元器件的隐含故障，包括开路（Open）、短路（Short）、漏电（Leakage）、无故障（None）等设置。

（２）导线的操作主要包括：导线的连接、弯曲导线的调整、导线颜色的改变及连接点的使用。

连接：鼠标指向一元件的端点，出现小园点后，按下左键并拖拽导线到另一个元件的端点，出现小园点后松开鼠标左键。

删除和改动：选定该导线，单击鼠标右键，在弹出菜单中选delete 。

或者用鼠标将导线的端点拖拽离开它与元件的连接点。

说明：①连接点是一个小圆点，存放在无源元件库中，一个连接点最多可以连接来自四个方向的导线，而且连接点可以赋予标识；②向电路插入元器件，可直接将元器件拖曳放置在导线上，然后释放即可插入电路中。

（3）电路图选项的设置Circuit/Schematic Option 对话框可设置标识、编号、数值、模型参数、节点号等的显示方式及有关栅格（Grid）、显示字体（Fonts）的设置，该设置对整个电路图的显示方式有效。

其中节点号是在连接电路时，EWB 自动为每个连接点分配的。
