1-1 制图基本知识-制图标准的基本规定
1、制图的基本知识
1.3.1 汉字
汉字书写的要点在于横平竖直， 注意起落，结构均匀，填满方格。
汉字应写成长仿宋体字，并应采用国家 正式公布推行的《汉字简化方案》中规定的 简化字。汉字的高度 h不应小于3.5 mm，其 字宽一般为 h/ 2 。
字体的基本笔划：
一 图 木
比
例
(2.510n) :1 1:3 1:4 1:6 1:(310n)
1:2.5
比例
1:(1.510n) 1:(410n)
1:(2.510n) 1:(610n)
返 回
1.3 字体
一般规定
图样中的字体书写必须做到： 字体工整、笔画清除、间隔均匀、排列整齐。
字体高度（用h表示，单位为mm）的 公称尺寸系列为：
使用时，选择适当形状的挖孔框住需擦去的线条， 左手压紧擦线板，再用橡皮擦去框住的线条。
九、曲线板
绘制非圆曲线
曲线板的使用方法：先定点，徒手轻轻勾画，然后选择曲率相应的部分，
分几次画成。每次至少有三点与曲线板吻合，并留出一小段，作为下次连接 其相邻部分之用，以保持线段的平滑。
十、墨线笔
又称鸭嘴笔，上墨水画墨线用。 用蘸水笔把墨水加入两笔叶间，墨高以 5mm为宜。 外部保持干净。 画图时，笔杆向右倾斜约30度，笔尖与尺应 保持一定距离。 画线速度要均匀，力度适中，一气呵成。
c a
A0号图纸的面积为1平方米，A1号图纸幅面是A0号幅面长边的对裁， 其他幅面依此类推。 需要时，可以加长幅面，其中A0、A2、A4应为150mm的整数倍， 图幅A1、A3应为210mm的整数倍。
国家标准«技术制图»的有关规定
1.1 图纸幅面和格式（GB/T 14689－1993） 1.1.1 幅面代号
1-1制图基本规定
1-1制图基本规定复习旧课1、图样的定义导入新课由图样定义知识引入讲授新课GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。
一、图纸幅面和格式1、图纸幅面要采用国家标准规定的幅面尺寸B×L2、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。
图框有两种格式：不留装订边和留装订边。
同一产品中所以图样均应采用同一种格式。
2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。
为了使图样复制和缩微摄影时定位方便，应在图纸各边长二、比例（GB/T4457.4-2002）1、术语比例：图形与其实物相应要素的线性尺寸之比。
1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。
2、比例系列3、标注方法4、选择比例的原则三、字体（GB/T4457.4-2002）1、基本要求1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐；2、字体高度（h）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20按照2的比率递增（字宽与字高之比为2:3，字高代表字体的号数）；3、汉字应写成长仿宋体，汉字的高度h不应小于3.5mm，4、字母和数字分A型和B 型；5、字母和数字可以写成斜体和直体；6、用作指数、分数、极限偏差、注角等的数字和字母，一般应采用小一号的字体。
2、字体示例四、图线（GB/T4457.4—2002）1、基本线型（表1-4）2、图形的尺寸图线分粗、细两种。
粗线的宽度d可在0.5~~2mm之间选择，细线的宽度为b/2。
3、图线的应用（表1-4）4、图线的画法1、间隙除非另有规定，两条平行线之间的最小间隙不得小于00.7mm。
1-1 机械制图国家标准的基本规定
1-1 机械制图国家标准的基本规定图样是工程界的技术语言，也是铁道运输、轨道交通行业表达和交流技术思想的重要工具，是指导全行业生产运营的重要技术文件。
国家标准对图样的绘制和阅读作了统一的规定。
每个从事铁道运输、轨道交通生产运营的工作人员都必须掌握并严格执行这些国家标准（简称国标）。
以下简要介绍机械制图国家标准的基本规定。
一、图纸幅面和格式（GB/T 14689——2008）1、图纸幅面绘制机械图样时，应优先采用国家标准规定的图纸基本幅面，如表1-1所示。
基本幅面共五种，其尺寸关系如图1-1所示。
必要时，也可选用国家标准中所规定的加长幅面，加长幅面的尺寸应为基本幅面的短边整数倍增加后得出。
表1-1 图纸幅面（单位：mm）图1-1 基本幅面的尺寸关系（单位：mm）2、图框格式图1-2 留装订边的图框格式图纸上必须用粗实线绘出图框，其格式分为留装订边和不留装订边两种，如图1-2、图1-3所示。
同一产品的图样只能采用同一种格式。
图1-3不留装订边的图框格式二、标题栏（GB/T 10609.1——2008）每张图样都必须绘制标题栏。
国家标准对标题栏的内容、格式和尺寸作了统一规定。
本书建议教学中采用简化的标题栏格式，如图1-4所示。
标题栏一般绘制在图纸右下角，如图1-2、图1-3所示。
图1-4 标题栏格式（简化版）三、比例（GB/T 14690——1993）比例是指图样中图形与其实物相应要素的线性尺寸之比。
绘图时，应选择国家标准规定的比例，如表1-2所示。
注意：不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与绘图比例、图形大小无关。
表1-2 比例系列四、字体（GB/T 14691——1993）国家标准对图样上的字体作了详细的规定，如表1-3所示。
在图样上书写汉字、字母和数字时，必须做到“字体工整、笔画清楚、间隔均匀、排列整齐”。
书写长仿宋体字的要领是：横平竖直不连笔，结构匀称长方形。
表1-3 字体示例五、图线（GB/T 17450——1998； GB/T 4457.4——2002）国家标准规定了图样中采用的9种图线，其名称、型式、宽度和应用如表1-4所示。

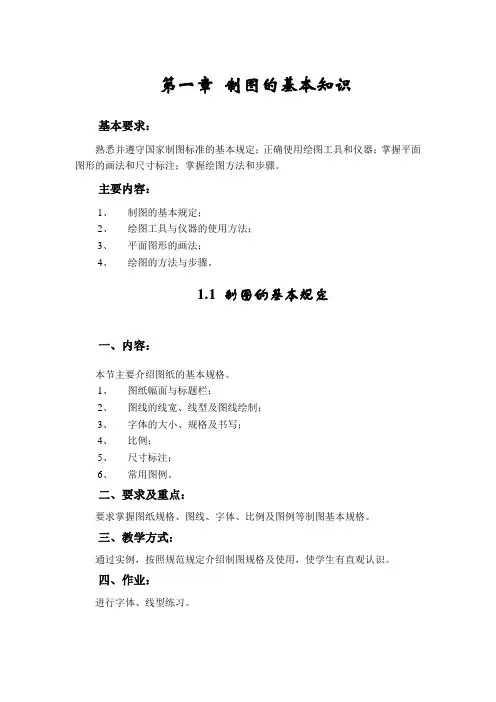

1.1 制图的基本规定
第一章制图的基本知识基本要求：熟悉并遵守国家制图标准的基本规定；正确使用绘图工具和仪器；掌握平面图形的画法和尺寸标注；掌握绘图方法和步骤。
主要内容：1、制图的基本规定；2、绘图工具与仪器的使用方法；3、平面图形的画法；4、绘图的方法与步骤。
1.1 制图的基本规定一、内容：本节主要介绍图纸的基本规格。
1、图纸幅面与标题栏；2、图线的线宽、线型及图线绘制；3、字体的大小、规格及书写；4、比例；5、尺寸标注；6、常用图例。
二、要求及重点：要求掌握图纸规格、图线、字体、比例及图例等制图基本规格。
三、教学方式：通过实例，按照规范规定介绍制图规格及使用，使学生有直观认识。
四、作业：进行字体、线型练习。
1.1 制图的基本规定主要内容：1、所用规范；2、图纸幅面与标题栏；3、图线；4、比例；5、尺寸标注。
一、建筑制图国家标准：共有六种，包括：《房屋建筑制图统一标准》（GB/T50001-2001）、《总图制图标准》（GB/T50103-2001）、《建筑制图标准》（GB/T50104-2001）、《建筑结构制图标准》（GB/T50105-2001）、《给水排水制图标准》（GB/T50106-2001）、《暖通空调制图标准》（GB/T50114-2001）。
按GB/T-50001-2001介绍制图的基本规定。
二、图纸幅面与标题栏1、图纸幅面指图纸尺寸规格的大小；图框是指在图纸上绘图范围的界线。
A0、A1、A2、A3、A4幅面及图框尺寸见表1-1、图1-1。
表1-1 幅面及图框尺寸（mm）图1-1 A0~A3横式幅面图1-2 A0~A3立式幅面图1-3 A4立式幅面2、图纸标题栏和会签栏图纸标题栏和会签栏的尺寸、格式图1-4、1-5所示。
三、图线1、线宽与线型建筑工程图采用不同的线型与线宽的图线绘制而成，见表1-3。
所有线型的图线的宽度（b）宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、0.35mm。
机械制图-1-制图基本知识精选全文
可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
1- 1 制图国家标准
第一节
制图的基本知识
制图的一般规定
一. 图纸幅面和格式（GB/T14689-2008） 1、图幅 绘制技术图样时，应优先采用表1–1所规定的基本幅面。 必要时，也允许选用国家标准中所规定的加长幅面。
幅面代号 B× L a c e
A0 841×1189
A1 594×841 10 20
断裂处边界线 细双折线
应用示例
想一想
学生练习 —— 判断图线型 式
尺寸界线 细实线 尺寸线 细实线 极限位置轮廓线 细双点画线 可见轮廓线 粗实线 轴线，对称中心 线细点画线
螺纹牙底线 细实线
移出断面轮廓线 粗实线
视图和剖视分界 线细波浪线
剖面线 细实线
重合断面轮廓线 细实线
断裂处边界线 细双折线
应在各边长的中点处分别画出对中符号(粗实线)。
二、标 题 栏
标题栏位于图框的右下角，看图的方向应与标题栏的方向一 致。外框为粗实线，内格为细实线（GB/T1069.1-2008） 《技 术制图标题栏》规定了两种标题栏格式 。
三、 比例（GB/T14690-1993）
1、比 例 比例是指图样中图形与其实物相应要素的线性尺寸之比。
相邻辅助零件轮 廓线细双点画线
在同一图样中同类图线的宽度应基本一致，虚线、细点划线
及双点划线的线段长度和间隔应各自大致相等。图线之间相交、 相切都应以线段相交或相切。若各种图线重合，应按粗实线、 点划线、虚线的先后顺序选用线型。
1、常用图线名称及主要用途
2、图线型式及应用示例
轴线，对称中心
线细点画线
尺寸线尺寸界线
细实线
可见轮廓线 粗实线
要求：字体工整、笔画清楚、间隔均匀、排列整齐
制图的基本规定1
一、标注尺寸的基本规则
机件的真实大小应以图样上标注的尺寸数值为 依据，与图形的大小及绘图的准确度无关。
图样中的尺寸以mm为单位时，不必标注计量单 位的符号（或名称）。
图样中所标注的尺寸为该图样所示机件的最后 完工尺寸，否则应另加说明。 机件上的每一尺寸一般只标注一次，并应标注 在表示该结构最清晰的图形上。 标注尺寸时，应尽可能使用符号或缩写词。
三、尺寸注法示例
线性尺寸数字方向
同一张图样中标注形式要统一，字高统一，一般采 用3.5号字
圆及圆弧尺寸标注
1.整圆或大于半圆的圆弧，用Φ标注；≤半圆的圆弧用R标注。 2.圆弧过大或在图纸范围内无法标注其圆心位置时，采用折
线形式标注。
小尺寸标注
避免图线通过尺寸数字
角度和弧长尺寸注法
对称机件的尺寸注法
三、平面图形的分析与作图
手柄的尺寸和线段分析
手柄的画图步骤
四 、典型实例
扳手的的高度 h 分为 8 种：20、14、10、7、5、 3.5、2.5、1.8 mm。 2．汉字应写成长仿宋体，并采用国家正式公布的简
化字。
3．长仿宋体汉字的书写要领： 横平竖直、注意起落、结构匀称、填满方格。
4．数字和字母可写成直体和斜体（常用斜体），斜
直 名词
半
径
符号 或缩 写词 φ
径
R
球 直 径 Sφ
球 半 径 SR
厚
度
t
正 方 形 □
45 倒 角 C
深
度
↓
沉孔 或 锪平 └┘
埋 头 孔 ∨
均
布
EQS
尺寸是加工的依据，尺寸标注的正确与 否、清楚与否，关系到能否加工生产出合
第一节 制图国家标准的基本规定
16 (a) 1:2
17
16
17
16
(b) 1:1
Ⅰ
(c) 2:1
Ⅰ 2:1
不同比例 的视图应 加以标注
17
四、字体（GB/T 14691-1993)
字体的书写要求：字体工整、笔画清楚、间
隔均匀、排列整齐。
字高系列有1.8mm、2.5mm、3.5mm、5mm、 7mm、10mm、14mm、20mm等8种，字高也 称字号，如5号字的字高为5mm。当需要写更 大的字体时，其字高应按 的比值递增。
2、为什么要制定标准？
制订标准的目的一方面是可以传承人类社会的发展过 程中所积累的科学技术成果和实验经验，还可以保证所生产 的产品质量合格，又可以实现管理工作的系统化、规模化和 简单化。 因此，标准是随着科学技术的发展而不断修订的。
3、国家标准的代号与意义 国家标准简称 “国标” 代号：“国标 ”汉语的首字母 “GB” 1）《技术制图 图线》（GB/T 17450-1998） 2）《机械制图 图线》（GB 4457.4-1984） 3）《建筑结构制图标准》（GB/T50105-2001）
正疏朗、疏密有致。如图1.2所示。
表1.5 仿宋体字基本笔画的写法
图1.2 长仿宋体字的布局
数字和字母
图纸中表示数量的数字应用阿拉伯数字书写。 阿拉伯数字、罗马数字或拉丁字母的字高应不小于 2.5mm。 数字和字母有正体和斜体两种写法，但同一张图纸上 必须统一。 斜体字字头向右倾斜，与水平基准线成 75°夹角。 阿拉伯数字、罗马数字和拉丁字母的书写有一般字体
C1 圆心应为画的交点。 D1 点画线的两端是画， 应超出图形外2~5mm。 E1 可用细实线代替点画线。
建筑工程制图课件 第一章 制图基本知识
清楚正确。
(2)字体的号数即字体的高度，应从3.5mm、
5mm、7mm、lOmm、14mm、20mm中选用。如需书写更
大的字，其高度应按 2 的比值递增。
1.1.3 字体
(3)图及说明中的汉字，宜采用长仿宋体简化 字书写，必须符合国务院公布的《汉字简化方案》 和有关规定。字体的宽度与高度的关系应符合表l-
正确
错误
正确
错误
各种图线相交、相连时的习惯画法见图
2. 图线画法
（6）图线不得与文字、数字或符号重叠、混淆，不可 避免时，应首先保证文字、数字或 符号等的清晰。
1.1.3 字体
一、采用长仿宋体
1．字体示例 长仿宋体汉字示例 :
1.1.3 字体
2、字母、数字书写示例 :
1.1.3 字体
3．一般规定：采用长仿宋体 (1)图纸上所需书写的文字、数字或符号等， 均应笔画清晰、字体端正、排列整齐，标点符号应
3．半径、直径、球的尺寸标注
(1)半圆和小于半圆的弧，一般标注半径，尺寸线的一端从 圆心开始，另一端用箭头作尺寸的起止符号，指向圆弧，在
半径数字前加注半径符号“R”。较小圆弧的半径数字，可引
出标注，较大圆弧的尺寸线可画成折线状，但必须对准圆心， 如下图所示。
≥15°
4b～5b
尺寸标注注意事项
(2) 整圆或大于半圆注直径。 1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。
6的规定。大标题、图册封面、地形图等的汉字，
也可书写成其他字体，但应易于辨认。
1.1.3 字体
(4)拉丁字母、阿拉伯数字与罗马数字的字高，应不小 于2.5mm。拉丁字母、阿拉伯数字与罗马数字根据需要可以写 成直体字和斜体字。如需写成斜体字，其斜度应是从字的底 线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直 体字相等。 (5)数量的数值注写，应采用正体阿拉伯数字。各种计量 单位凡前而有量值的，均应采用国家颁布的单位符号注写。 单位符号应采用正体字母。 (6)分数、百分数和比例数的注写，应采用阿拉伯数字和 数学符号，例如：四分之三、百分之二十五和一比二十应分 别写成3/4、25％和1：20。 (7)当注写的数字小于1时，必须写出个位的“O”，小数 点应采用圆点，齐基准线书写，例如O.01。
建筑识图基本知识
投影特性：1) ab 积聚 成一点 2) ab OYH ; ab OZ 3) ab = ab =AB
ab
YW
一般位置直线
Z
Z
b
a
b
B b
a
b
a
X
O
YW
X
O
b
b A
a
a
Ya
YH
投影特性：1） a b、 ab、a b均小于实长
2） a b、ab、a b均倾斜于投影轴
3）不反映 、 、 实角
5 平面的投影
正面图反映形体的上、下和左、右，不反映前、后； 平面图反映形体的前、后和左、右，不反映上、下； 侧面图反映形体的上、下和前、后，不反映左、右。
3 点的三面投影
1）、点三面投影的形成
Z
V a
V
Z
a
A
a
X
OWX
O
a
H
Y
a
A点的水平投影 — a
H
YH
A点的正面投影 — a
A点的侧面投影 — a
W
a
YW
2）、点的投影规律(特性)
尺寸起止符号的画法
≥15°
4b～5b
尺寸数字的注写方向
2. 半径、直径和角度尺寸的标注 标注半径、直径和角度尺寸时，尺寸起止符号一般用箭头 表示，且应在半径、直径的尺寸数字前分别加注符号R、 ， 圆球的半径与直径数字前还应再加注符号S；角度的尺寸界线 应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数 字应一律水平书写。
面，用形体在这三个投影面上的三个投影，才 能充分地表示出这个形体的空间形状．
三个相互垂直的投影面，称为三面投影体 系．
V（正立投影面）
建筑制图-第一章 制图基本知识
3、 擦图片 当要从图上擦掉错误的或多余的图线时，可 利用擦图片，它是由很薄的钢片或透明胶片冲孔 制成。
§1-3 几何作图
要提高绘图速度，保证质量地完成绘图 工作，除了应掌握绘图仪器及工具的正确 使用方法外，还应当熟悉各种几何图形的 作图原理和方法。
（2）尺寸线 尺寸线应用细实线绘制，并应与被标注的长 度平行，且不宜超出尺寸界线。 （3）尺寸起止符号 尺寸线与尺寸界线的相交点是尺寸的起止点。 在起止点处画出表示尺寸起止的中粗斜短线，称 为尺寸的起止符号。中粗斜短线的倾斜方向应与 尺寸界线成顺时45度角，长度宜为2～3mm，如 图13-7。
五、曲线板 曲线板是用以描绘非圆曲线的工具。 如果所描绘的是对称曲线，则应从对称点0开始，分别描 绘其两侧对称部分。如图13-48，在描好上半部分0-Ⅰ-ⅡⅢ-Ⅳ段后，把曲线板挪到与之对称的下半部分，描出相 应的曲线。
六、其它
1、 建筑模板
绘图时，可直接利用模板上面的漏孔和刻度进行作图， 以提高制图效率。
一、图幅
图幅是指绘图时采用的图纸幅面。也就是我们所用图纸的 大小规格，即宽x长。 图框是图纸上我们所供绘图范围的边线，我们所绘图不能 超过这个界限，这样做的目的是为了合理使用图纸和便于 管理装订。 所有图纸的幅面及图框尺寸应符合下表的规定及图13-1的 格式。
图框格式 格式分留装订边（图13－1）和不留装订边（图1－2b） 两种，但同一产品的图样只能采用同一种格式，并均应 画出图框线及标题栏。 图纸的使用方式有两种：横式和立式。
建
邢津
筑
制
图
§1-1 制图基本规定
建筑工程图是表达建筑工程设计的重要技术资料，是建筑 施工的依据。 为统一工程图样的画法，便于交流技术和提高制图效率， 国家制定了一系列标准。
化工制图选择题
第一章制图基本知识第一节制图标准的基本规定1．A3幅面的尺寸（B×L）是__C___。
A 94×841B 420×594C 297×420D 210×297 2．留装订边的A3幅面的装订边尺寸(a)和其余三边（c）的尺寸是___B__。
A a=25，c=10B a=25，c=5C a=10，c=5D a=20,c=103．关于对中符号，下面的说法正确的是_____。
A 用粗实线绘制,长度依幅面大小而定。
B 画在图纸四边的中点处，长度一律从纸边界开始伸入图框内5mm。
C 对中符号伸入标题栏范围时,则伸入标题栏部分省略不画。
D 对中符号仅在必要时画出.4。
下面的说法正确的是____C_。
A 每张图样都应画出标题栏和方向符号。
B 看图方向必须与看标题栏的方向一致。
C 看图方向与看标题栏方向不一致时，必须画出方向符号。
D 方向符号在图纸的下边对中符号处用粗实线绘制。
5。
一图样的图形比其实物相应要素的线性尺寸缩小一倍画出，该图样标题栏比例一栏应填写___A__。
A 1∶2B 2∶1C 0.5∶1D 1∶0。
56. 图样上机件的不可见轮廓线用__D___线表示.A细点画线B粗点画线C细实线D虚线7。
粗实线宽度为d,则虚线和点画线的宽度分别为___D__。
A d,0。
5dB 0。
5d，dC d,dD 0。
5d，0。
5d8. 关于尺寸标注，下面的说法错误的是__B ___.A实物的真实尺寸以图样上所注的尺寸数值为依据，与图形的大小和绘图准确度无关.B尺寸界线和尺寸线用细实线绘制,可以单独画出,也可以用其他图线代替.C角度尺寸数字一律水平注写。
D图中尺寸以mm为单位时，只注写尺寸数字,不用注写计量单位的代号和名称。
9. 尺寸线垂直时,尺寸数字应标注在尺寸线的___A__。
A左方，字头向左B左方，字头向右C右方，字头向左D右方，字头向右第一章制图基本知识第三节几何作图1. 下面图形中,斜度或锥度标注正确的是_____。
第一章.制图的基本知识
一、制图的基本规定 二、尺寸注法 三、尺规绘图
结束放映
1.1制图基本规定
为了适应现代化生产、管理的需要和便于技术交流， 我国制定发布了一系列国家标准，简称“国标”，包 括强制性国家标准（代号“GB”）、推荐性的国家标准 （代号“GB/T”）和国家标准化指导性技术文件（代号 “GB/Z”）。 例如： 《GB/T1751---1998
⒉ 尺寸线
尺寸界线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端（箭头 或斜线）符号。
d ≈4d 尺寸线 45° 字高
d=图中粗实线宽度
⑵ 尺寸线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。 ⑶ 标注线性尺寸时尺寸线必须与所标注线段平行。
技术制图
图样画法
视图》
表示技术制图标准中图样画法的视图部分，发布顺序号 为 17451，发布年号是1998年。
图纸幅面和格式
1、图纸的幅面
幅面代号
基本幅面代号有A0、A1、A2、A3、A4。 表1－1图纸幅面
幅面尺寸 B×L
A4 A3 A2 A1 A0
210×297 297×420 420×594 594×841 841×1189
审核
共
张
第
张
（ 图
号）
（材料）
(单
位）mm
例：将下图绘制在一张需要装订 的A4纸上。
例：将下图绘制在一张需要装订的A4纸上。
分析：
1、题中要求用A4纸，那么我们想一想A4纸的 4、准备工作完成以后，要把工件图绘制在图纸上， 2、本题要求A4纸需要装订，那么我们在绘制图 3、画出标题栏，根据我们上面讲的尺寸 相关要求，A4纸尺寸210×297 在绘制前要想好大体的格局（放在什么位置比较合适） 内容进行绘制 框的时候就要查一下表格，知道，a=25,c=5
制图的基本知识
第一章制图的基本知识1．1 制图国家标准的基本规定1．2 绘图工具及使用方法1．3 几何作图1．4 平面图形的尺寸及画法1．5 绘图的方法和步骤1．1 制图国家标准的基本规定作为工程界共同语言的图样是用来进行信息交流的，规范性要求很高。
为此，对于图纸、作图比例、字体、图线以及尺寸标注等，国家标准均有严格规定，每位制图者都必须严格遵守。
1.1.1 图纸幅面及格式（GB/T 14689–1993）1.1.2 比例（GB/T 14690–1993）1.1.3 字体（GB/T 14691–1993）1.1.4 图线（GB/T 17450 –1998 ）1.1.5 尺寸注法（GB/T 4458.4–1984）1.1.1 图纸幅面和格式图纸幅面图框格式标题栏附加符号图纸幅面图纸的幅面指的是图纸的宽度与长度组成的图面。
表1-1 基本幅面尺寸a：留装订边的图样其装订边的宽度。
c：留装订边的图样，图框距离图纸的边界e：不留装订边的图样，图框距离图纸的边界图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。
需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。
装订边预留a=25mm宽。
图框距离图纸边界的尺寸c（或e）要依据图幅大小以及有无装订边而不同。
标题栏每张图样都必须有标题栏。
标题栏的位置一般位于图框右下角。
标题栏的外框是粗实线，其右边和底边与图框线重合，其余用细实线绘制。
标准标题栏如下所示：简易标题栏附加符号对中符号：为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号，对中符号用粗实线绘制，长度从纸边界开始至伸入图框内约5mm,位置误差不大于0.5mm。
当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。
方向符号：对于利用预先印制的图纸，为了明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画出一个方向符号，细实线等边三角形表示。
1.1.2 比例比例的概念比例的选取比例的概念绘制图样时、应尽量按机件的实际大小画出（即采用1:1的比例），以便直接从图样上看出机件的真实大小。
制图基本知识
回章目录
其他角度线的画法：
上页 下页
回章目录
二、比例尺 比例尺是用来按一定比例量取长度的专用量 尺。它上面刻有不同的比例，绘图时将实际尺寸 按选定比例在相应的尺面上量取即可（均以米为 单位 ）。
上页 下页
回章目录
比例尺的应用：
例如，要用1︰100的比例在图纸上画出3300mm长的线 段，只要在比例尺为1︰100的尺面上找到3.3m，那么尺面上 从0到3.3m的一段长度，就是在图纸上需要画的线段长。
回章目录
对中标志
A0~A3横式幅面（二）
对中标志
图框线
图幅线
A0~A4立式幅面（一） A0~A4立式幅面（二）
装订边
标 题 栏
对中标志
学习用简化图面格式
对中标志
A0~A3横式幅面（一）
返回§1-1主页
上页 下页
回章目录
对中标志 图框线 对中标志 图幅线 对中标志
装订边
对中标志
标题栏
A0~A3横式幅面（二）
图 线 线 宽
b 0.7b 0.5b 0.25b b 0.7b 0.5b 0.25b b 0.5b 0.25b b 0.5b 0.25b 0.25b 0.25b
线 型
用 途 主要可见轮廓线 可见轮廓线 可见轮廓线、尺寸线、变更云线 图例填充线、家具线 见各有关专业制图标准 不可见轮廓线 不可见轮廓线、图例线 图例填充线、家具线 见各有关专业制图标准 见各有关专业制图标准 中心线、对称线、轴线等 见各有关专业制图标准 见各有关专业制图标准 假想轮廓线、成型前原始轮廓线 断开界线 断开界线
返回格式（一）
上页 下页
回章目录
装订边
对中标志
图框线 图幅线 对中标志 对中标志
第一章 制图的基本规定
与水平线成75° 。
数字：
0123456789
75°
字母： 一般都用斜体，但在下列场合则应采用直体。
① 计量单位符号：如A(安培)、N(牛顿)、m(米)。 ② 单位词头：如K(103，千)、m (10-3，毫)、M (103，兆)。
③ 化学符号：如C(碳)、N(氮)、Fe(铁)、H2So4(硫酸)。
缩小比例
1:10 1:2×10 必要时允许选用：1:1.5 1:2.5
1:2
1:5
n
1.5×10n 1:3 1:4
1: 1×10n 1:6
§1-1 制图基本规定
二、比例（摘自GB/T 14690－1993）
图中图形与其实物相应要素的线性尺寸之比，称为比例。 绘制同一机件的各个图形应尽可能采用相同的比例，并在标题栏的
可见轮廓线
应用举例
细实线
波浪线 双折线 细虚线 细点画线 粗点画线 细双点画 线
尺寸线，尺寸界线，剖面线，重合断面的轮廓 线、引出线 断裂处的边界线、视图和剖视的分界线 断裂处的边界线 不可见的轮廓线、不可见的过渡线 轴线、对称中心线 有特殊要求的线或表面的表示线 相邻辅助零件的轮廓线，极限位置的轮廓线， 假想投影轮廓线，中断线
应留出间隙
§1-1 制图基本规定
五、尺寸标注（摘自GB/T 4458.4－1984） 1. 基本规则
机件的真实大小应以图样上所标注的尺寸数值为依据，与图形 的大小及绘图的准确度无关。 图样中 (包括技术要求和其他说明) 的尺寸，以毫米为单位时， 不需标注计量单位或名称，若采用其他单位，则注明相应的单 位号。 图样中所标注的尺寸，为该图样所示物体的最后完工尺寸，否 则应另加说明。 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最 清晰的图形上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺寸注法示例1
1.圆/直径尺寸
整圆或大于半圆的圆弧一般标注直径尺寸 在尺寸数值前加“φ”
尺寸线一般需 要过圆心
允许箭头向里 指或向外指 非圆视图 的注法
圆的视图上不过圆 心的注法不常见
允许文字在外 或在内
尺寸线要超过 圆心
直径尺寸的基本标注方法
§1-1 制图标准的基本规定
尺寸注法示例2
2.圆弧/半径尺寸
§1-1 制图标准的基本规定
四、图线及其画法（GB/T 4457.4―2002）
技术制图标准GB/T 17450-1998规定了15种线型 机械制图通常采用GB/T 4457.4-2002中规定的8种线型 1.图线型式 1)线宽 :粗、细两种,线宽比为2:1 粗线宽度用d 表示，优先采用0.5 mm、0.7㎜ 同一图样中，同类图线的宽度应一致 2)常用基本图线: 8 种，具有不同的用途
§1-1 制图标准的基本规定
一、图纸幅面尺寸和格式
二、比例
三、字体
四、图线及其画法
五、尺寸注法
一、图纸幅面和图框格式（GB/T 14689―1993）
1.基本幅面 图纸的基本幅面有5种: A0、A1、A2、A3、A4。
幅面代号 幅面尺寸B XL e 周 边 c 尺 a 寸 A0
841×1189 20
841
一、图纸幅面和图框格式（GB/T 14689 ―1993）
2.加长幅面 由基本幅面的短边成整数倍增加。 如将A3 幅面加长2 倍；将A4 幅面加长2 倍。
A1 A0
210×3
A3 A4
A2
297×3
§1-1 制图标准的基本规定
一、图纸幅面和图框格式（GB/T 14689 ― 1993）
3.图框格式
三、字体（GB/T 14691―1993）
3.汉字 汉字应写成长仿宋字体，并应采用国家正式公布 推行的简化字。 汉字的基本笔画和结构特点如下图。
§1-1 制图标准的基本规定
三、字体（GB/T 14691―1993）
4.字母和数字 字母和数字分为A 型和B 型 A 型字体较细，笔画宽度d = h/14（h为字高）； B 型字体较粗，笔画宽度d = h/10 同一图样中只允许用一种型式 字母和数字有斜体和直体之分。 斜体字字头向右倾斜,与水平基准线成75 °角。
19 19 30° 19 19
垂直--字头朝左；
倾斜--字头有向上的趋势。
19
④ 避免在图示范围内标注尺寸，当无法避免时可引出图示形式标注。
19
19
§1-1 制图标准的基本规定
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996）
2.尺寸要素
(4) 尺寸数字 ⑤ 尺寸数字不得被图线所遮挡，否则必须断开图线。
2.图线画法要点
(2)平行线间距应不小于粗实线的两倍宽度2d，最小距离不 得小于0.7mm
间距应不小于2b（2倍 粗线宽）
§1-1 制图标准的基本规定
四、图线及其画法（GB/T 4457.4―2002）
2.图线画法要点
(3)绘制圆的对称中心线时,圆心应为线段的交点。 点画线和双点画线的有困难时,可用细实线代替
标注半径尺寸时,在尺寸数字前加符号"R",
允许文字在外 或在内
R3 0
R3 0
允许箭头向里 指或向外指
R2
R2
尺寸线必须 过圆心
§1-1 制图标准的基本规定
R2 0
尺寸线不允许 超过圆心
4
半径尺寸的基本标注方法
4
尺寸注法示例3
3.大半径尺寸
在图纸范围内无法标出 圆心位置时的注法 不需标出圆心位置 时的注法
§1-1 制图标准的基本规定
四、图线及其画法（GB/T 4457.4―2002）
线型及应用(重点掌握5种)
序号 1 线型名称 粗实线 示例 图线宽度
注:粗线线宽为d
一般应用 A1 可见轮廓线
d (0.5-2mm) d/2
2 3
细实线 波浪线
B1 尺寸线和尺寸界线 B2 剖面线 B3 重合断面轮廓线
字母和数字示例如下：
阿拉伯数字：
75°
§1-1 制图标准的基本规定
三、字体（GB/T 14691―1993）
4.字母和数字
罗马数字：
字母（大写）：
字母（小写）：
§1-1 制图标准的基本规定
三、字体（GB/T 14691―1993）
4.字母和数字 用作指数、分数、极限偏差、注脚的数字和字 母，一般应采用小一号字体。
中心线应是 线段相交 圆心不应是点 或者间隙
§1-1 制图标准的基本规定
√ √
×
四、图线及其画法（GB/T 4457.4―2002）
2.图线画法要点
(4)对称图形的对称中心线一般应超出图形外3mm左右
末端是点或间隙
超出圆3mm 左右实线
§1-1 制图标准的基本规定
√
×
未超出圆外
超出太长
四、图线及其画法（GB/T 4457.4―2002）
R10 R10 0 0
§1-1 制图标准的基本规定
SR62 SR62
尺寸注法示例4
4.小尺寸
没有足够位置时，箭头可画在外面，或用小圆点代替箭头； 尺寸数字也可写在外面或引出标注。 5 3 5 5
3
小圆的尺寸数字可以移出、小圆弧标注不需标出圆心
R8
§1-1 制图标准的基本规定
尺寸注法示例5
§1-1 制图标准的基本规定
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996）
2.尺寸要素包括4项
尺寸界线
数字高度约3.5mm
尺寸线
尺寸数字
这些间距>7mm
箭头
尺寸界线超出箭头约2mm
§1-1 制图标准的基本规定
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996） 2.尺寸要素
(2) 尺寸线 ① 细实线绘制 ② 不能由其他图线代替 ③ 不能与其他图线重合 ④ 不能与其他图线的延长线重合 ⑤ 尺寸线必须与所注线段平行
不可借用任何图线及其延长线
注意： 部分尺寸标注有错 §1-1 制图标准的基本规定
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996）
相邻辅助零件的轮廓线
断裂处的边界线 视图与局部剖视图的分界线
§1-1 制图标准的基本规定
图线应用示例二
粗实线： 移出断面的轮廓线 A1可见轮廓线 细点画线： G2中心线 G2对称线 G1轴线 细实线： B3重合断面的轮廓 B2剖面线 B1尺寸界限 B1尺寸线 波浪线： C1断裂边界线 细虚线： F1不可见轮廓线 细双点画线： 极限位置 相邻辅助零件 的轮廓线
双折线：实体断裂线
§1-1 制图标准的基本规定
四、图线及其画法（GB/T 4457.4―2002）
2.图线画法要点
(1)同一图样中同类型图线的宽度应一致。虚线、点画线及双 点画线的线段长度和间隔应各自大致相同。
1
2-6
1 5 -3 0
3
§1-1 制图标准的基本规定
四、图线及其画法（GB/T 4457.4―2002）
更改区
签字区
(a)国家标准规定的标题栏格式
§1-1 制图标准的基本规定
一、图纸幅面和图框格式（GB/T 14689 ― 1993）
4.标题栏 制图作业中标题栏的格式，常采用简化格式
( 零件名称)
40 8 8
设计 制图 审核 （姓 名） （姓 名） （姓 名） （日期） （日期） （日期）
材料 数量 重量
(1) 尺寸界线 ① 细实线绘制 ② 可由轮廓线、轴线、对 称中心线的引出线作为尺寸 界线 ③ 可由轮廓线、轴线、对称 中心线本身作为尺寸界线 ④ 一般应垂直于尺寸线
可借用粗实线和点画线及其延长线， 但不能借用虚线、波浪线、细实线
§1-1 制图标准的基本规定
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996） 2.尺寸要素
中心线断开
剖面线断开
φ9
§1-1 制图标准的基本规定
8
例子：找出下图中错误的尺寸标注
半径不 注数量 尺寸线应从圆心引 出，只画一个箭头
避免尺寸线与 尺寸界线交叉 应使小尺寸靠 近轮廓线
数字方向反 尺寸线不应与 中心线重合
间隔应均匀
数字应在尺 寸线上方 §1-1 制图标准的基本规定
尺寸线不应与轮廓 线或其延长线重合
C1 断裂边界线 C2 视图和剖视的分界线 F1 不可见轮廓线
d/2
1 2-6
4
虚线
d/2
3
5
细点画线
1 5 -3 0
d/2
G1 轴线 G2 对称中心线 G4 齿轮的节圆线
§1-1 制图标准的基本规定
图线应用示例一
可见轮廓线 不可见轮廓线
轴线 对称中心线
剖面线
运动机件在极限位置的轮廓线
尺寸界线 尺寸线 重合断面的轮廓线
( 单位名称)
比例 图号
8
15
25
18 140
15 38
(b)简化标题栏——零件图用
§1-1 制图标准的基本规定
8
一、图纸幅面和图框格式（GB/T 14689 ― 1993）
4.标题栏 制图作业中标题栏的格式，常采用简化格式
最顶线采用细实线
( 零件名称)
设计 制图 审核 （姓 名） （姓 名） （姓 名） （日期） （日期） （日期）
A1
594× 841
A2
420× 594
