电脑一体机的制作方法
电脑一体机底座及电脑一体机的制作流程
本技术新型公开一种电脑一体机底座及电脑一体机，底座用于承载电脑一体机，其特征在于，所述电脑一体机底座包括座体、安装于所述座体上的支架，所述支架与所述电脑一体机转动连接，所述支架包括承载部、连接所述承载部的第一连接部及连接所述承载部的第二连接部，所述承载部呈弧形，所述第一连接部设于所述承载部的两端，用于与所述电脑一体机转动连接，所述第二连接部设于所述承载部的中间位置，用于与所述座体固定连接。
本技术新型的电脑一体机底座及电脑一体机，底通过弧形设置的承载部对电脑一体机进行支撑，有效保证电脑一体机的平稳性，且座结构简单、成本低，且较为美观，在有效承载电脑一体机的同时，提升了电脑一体机的美观度。
技术要求1.一种电脑一体机底座，用于承载电脑一体机，其特征在于，所述电脑一体机底座包括座体、安装于所述座体上的支架，所述支架与所述电脑一体机转动连接，所述支架包括承载部、连接所述承载部的第一连接部及连接所述承载部的第二连接部，所述承载部呈弧形，所述第一连接部设于所述承载部的两端，用于与所述电脑一体机转动连接，所述第二连接部设于所述承载部的中间位置，用于与所述座体固定连接。
2.如权利要求1所述的电脑一体机底座，其特征在于，所述承载部、第一连接部及第二连接部一体成型制成。
3.如权利要求1所述的电脑一体机底座，其特征在于，所述承载部包括第一弧形板及与所述第一弧形板连接的第二弧形板，所述第一弧形板的一弧形边缘与所述第二弧形板的一个弧形边缘连接，以在所述第一弧形板与所述第二弧形板之间形成V型槽，且所述V型槽的开口由所述第一弧形板的中间位置向两端逐渐减小。
4.如权利要求1所述的电脑一体机底座，其特征在于，所述座体包括横臂及连接于所述横臂两端的两支臂，所述两支臂位于所述横臂的同侧且沿所述横臂的中心线对称设置，所述支臂与所述横臂的夹角为钝角。
5.如权利要求4所述的电脑一体机底座，其特征在于，所述横臂与所述支臂一体成型制成。
6.如权利要求4所述的电脑一体机底座，其特征在于，所述第二连接部包括横部及连接于所述横部的两支部，所述横臂设于所述横部内，所述支臂的靠近所述横臂的一端设于所述支部内，远离所述横部的一端延伸于所述支部外。
电脑一体机IO档板支架及电脑一体机的制作方法

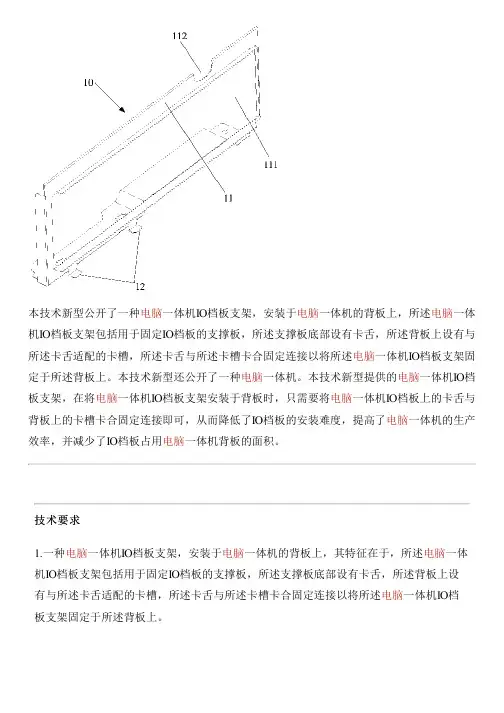

本技术新型公开了一种电脑一体机IO档板支架，安装于电脑一体机的背板上，所述电脑一体机IO档板支架包括用于固定IO档板的支撑板，所述支撑板底部设有卡舌，所述背板上设有与所述卡舌适配的卡槽，所述卡舌与所述卡槽卡合固定连接以将所述电脑一体机IO档板支架固定于所述背板上。
本技术新型还公开了一种电脑一体机。
本技术新型提供的电脑一体机IO档板支架，在将电脑一体机IO档板支架安装于背板时，只需要将电脑一体机IO档板上的卡舌与背板上的卡槽卡合固定连接即可，从而降低了IO档板的安装难度，提高了电脑一体机的生产效率，并减少了IO档板占用电脑一体机背板的面积。
技术要求1.一种电脑一体机IO档板支架，安装于电脑一体机的背板上，其特征在于，所述电脑一体机IO档板支架包括用于固定IO档板的支撑板，所述支撑板底部设有卡舌，所述背板上设有与所述卡舌适配的卡槽，所述卡舌与所述卡槽卡合固定连接以将所述电脑一体机IO档板支架固定于所述背板上。
2.如权利要求1所述的电脑一体机IO档板支架，其特征在于，所述支撑板底部还固设有连接板，所述连接板上开设有第一螺孔，所述背板对应所述第一螺孔的位置开设有第二螺孔，螺钉依次穿过第一螺孔和第二螺孔以将所述连接板与所述背板固定连接。
3.如权利要求2所述的电脑一体机IO档板支架，其特征在于，所述卡舌自所述支撑板底部沿所述支撑板厚度方向延伸设置。
4.如权利要求3所述的电脑一体机IO档板支架，其特征在于，所述连接板自所述支撑板底部沿所述支撑板厚度方向延伸设置。
5.如权利要求4所述的电脑一体机IO档板支架，其特征在于，所述卡舌自所述支撑板底部延伸的方向与所述连接板自所述支撑板底部延伸的方向彼此背离设置。
6.如权利要求1所述的电脑一体机IO档板支架，其特征在于，所述支撑板上开设有用于固定所述IO档板的固定槽，所述IO档板位于所述固定槽内且与所述固定槽固定连接。
7.如权利要求6所述的电脑一体机IO档板支架，其特征在于，所述支撑板上沿所述固定槽的侧壁所在的平面还延伸有固定板，所述IO档板位于所述固定槽内时，所述固定板与所述IO档板贴合设置。
单位用综合办公一体机的制作方法

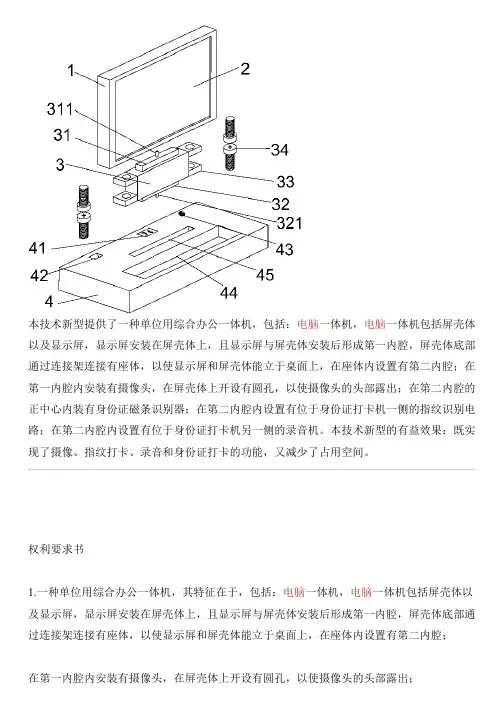

本技术新型提供了一种单位用综合办公一体机，包括：电脑一体机，电脑一体机包括屏壳体以及显示屏，显示屏安装在屏壳体上，且显示屏与屏壳体安装后形成第一内腔，屏壳体底部通过连接架连接有座体，以使显示屏和屏壳体能立于桌面上，在座体内设置有第二内腔；在第一内腔内安装有摄像头，在屏壳体上开设有圆孔，以使摄像头的头部露出；在第二内腔的正中心内装有身份证磁条识别器；在第二内腔内设置有位于身份证打卡机一侧的指纹识别电路；在第二内腔内设置有位于身份证打卡机另一侧的录音机。
本技术新型的有益效果：既实现了摄像、指纹打卡、录音和身份证打卡的功能，又减少了占用空间。
权利要求书1.一种单位用综合办公一体机，其特征在于，包括：电脑一体机，电脑一体机包括屏壳体以及显示屏，显示屏安装在屏壳体上，且显示屏与屏壳体安装后形成第一内腔，屏壳体底部通过连接架连接有座体，以使显示屏和屏壳体能立于桌面上，在座体内设置有第二内腔；在第一内腔内安装有摄像头，在屏壳体上开设有圆孔，以使摄像头的头部露出；在第二内腔的正中心内装有身份证磁条识别器，与身份证磁条识别器接触有身份证感应区，在座体上开设有第一孔，以使身份证感应区露出；在第二内腔内设置有位于身份证打卡机一侧的指纹识别电路，与指纹识别电路连接有指纹扫描器，在座体上开设有第二孔，以使指纹扫描器的指纹感应区露出；在第二内腔内设置有位于身份证打卡机另一侧的录音机，在座体上开设有第三孔，以使录音机的声音进口露出；其中，摄像头、身份证打卡机、指纹打卡机以及录音机均与电脑一体机的主机相连。
2.根据权利要求1所述的单位用综合办公一体机，其特征在于，座体的内表面内凹形成键盘槽，键盘槽与用于安放电脑一体机的键盘。
3.根据权利要求1所述的单位用综合办公一体机，其特征在于，电脑一体机的主机设置在座体的第二内腔内；屏壳体以及座体均与连接架可拆卸连接；屏壳体的底面上设置有供连接架插入的第一插槽，在第一插槽的底面上设置第一插座，第一插座的插孔与第一插槽连通，在连接架的顶部设置有插入第一插座内的第一插头；座体的表面内凹形成供连接架插入的第二插槽，在第二插槽的底面上设置第二插座，第二插座的插孔与第二插槽连通，在连接架的底部设置有插入第二插座内的第二插头；其中，在连接架内第一插头与第二插头电连接；在连接架的顶部和底部均设置有安装翼，安装翼通过螺钉与屏壳体或座体固定；第一插座和第二插座均设置有一USB接口，第一插头和第二插头分别设置有与第一插座相配的USB插头和与第二插座相配的USB插头；第一插座的USB接口与摄像头的输出端相连，第二插座的USB接口与主机相连。
趣味DIY：自制Mini电脑一体机
趣味DIY：⾃制Mini电脑⼀体机同学送了咱⼀个残废本本，基本上只剩主板了，液晶排线座坏掉了，⾃⼰换个修好，这本⼦配置么，貌似勉强还可以，跑个win10和ubntu⾜够了，不能浪费了，⼿⼯打造台mini⼀体机，主要还是依靠本⼦原先的资源，更换10.1⼨ 1280x800液晶屏，扩展USB⼝数量，唯⼀遗憾的是触摸部分失败，只能识别触摸，不能进⾏操作，有待后续慢慢分析触摸驱动板。
还有电池没有加进去，预留了空间，等后⾯对接插头到了，再把电池加进去。
先晒下最终的电脑配置：系统单硬盘双系统 WIN10+Ubuntu 16.04处理器CPU型号Intel 奔腾双核 B950CPU主频2.1GHz总线规格DMI 5 GT/s三级缓存2MB核⼼/线程数双核⼼制程⼯艺32nm 纠错指令集64bit功耗35W存储设备内存容量4GB内存类型DDR3 1600MHz插槽数量2xSO-DIMM最⼤内存容量16GB硬盘容量320GB硬盘描述5400转显⽰屏屏幕尺⼨10.1英⼨屏幕分辨率1280x800显卡显卡类型独⽴显卡显卡芯⽚NVIDIA Geforce 315M显存容量1GB显存类型DDR3显存位宽64bit流处理器数量16DirectX10多媒体设备摄像头集成摄像头⾳频系统Intel High Definition Audio扬声器⽴体声扬声器麦克风内置麦克风⽹络通信⽆线⽹卡⽀持802.11b/g/n⽆线协议有线⽹卡100Mbps⽹卡I/O 接⼝数据接⼝4×USB2.0 (1个背部主USB，3个USB HUB扩展)视频接⼝VGA，HDMI⾳频接⼝⽿机输出接⼝，麦克风输⼊接⼝纠错其它接⼝RJ45（⽹络接⼝），电源接⼝读卡器多合1读卡器（SD，MMC，SDHC）整机尺⼨250 X 50 X 250 (mm)残疾本⼦下半⾝，惨不机⾝选⽤亚克⼒板材，透明、结实、耐性好、易加⼯，可以直接找卖家裁切，两⽚250mm x 250mm，4⽚250mm x50mm，⼀共25元包邮，还送了4⽚250mm x50mm，业界良⼼有⽊有。
电脑一体机的制作流程
本技术新型公开一种电脑一体机，所述电脑一体机包括一体机本体、转动安装于所述一体机本体上的第一转轴、转动安装于所述一体机本体的第二转轴及固定安装于所述第一转轴与第二转轴上的支架，所述一体机本体包括背壳、中框、显示模组及主板组件，所述显示模组安装于所述中框内，所述主板组件安装于所述显示模组上，所述背壳与所述中框固定连接，所述第一转轴包括第一轴芯、转动安装于所述第一轴芯上的第一安装片、套设于所述第一轴芯上的预紧弹簧及安装于所述第一轴芯上的第一螺母，所述预紧弹簧设于所述第一螺母与所述第一安装片之间，所述第一安装片固定安装于所述一体机本体上，所述支架固定安装于所述第一轴芯上。
技术要求1.一种电脑一体机，其特征在于，所述电脑一体机包括一体机本体、转动安装于所述一体机本体上的第一转轴、转动安装于所述一体机本体的第二转轴及固定安装于所述第一转轴与第二转轴上的支架，所述一体机本体包括背壳、中框、显示模组及主板组件，所述显示模组安装于所述中框内，所述主板组件安装于所述显示模组上，所述背壳与所述中框固定连接，所述第一转轴包括第一轴芯、转动安装于所述第一轴芯上的第一安装片、套设于所述第一轴芯上的预紧弹簧及安装于所述第一轴芯上的第一螺母，所述预紧弹簧设于所述第一螺母与所述第一安装片之间，所述第一安装片固定安装于所述一体机本体上，所述支架固定安装于所述第一轴芯上。
2.如权利要求1所述的电脑一体机，其特征在于，所述第一轴芯包括第一轴芯单元及连接所述第一轴芯单元的第二轴芯单元，所述第二轴芯单元的直径大于所述第一轴芯单元的直径，所述第一轴芯单元远离所述第二轴芯单元的一端设有与所述第一螺母配合的第一外螺纹，所述预紧弹簧套设于所述第一轴芯单元上，所述支架与所述第二轴芯单元固定连接。
3.如权利要求2所述的电脑一体机，其特征在于，所述第二轴芯单元侧壁上设有两相对设置的第一平面，所述支架上设有与所述第二轴芯单元相适配的第一安装孔，所述第二轴芯单元安装于所述第一安装孔内。
超薄液晶屏升降电脑一体机的制作流程

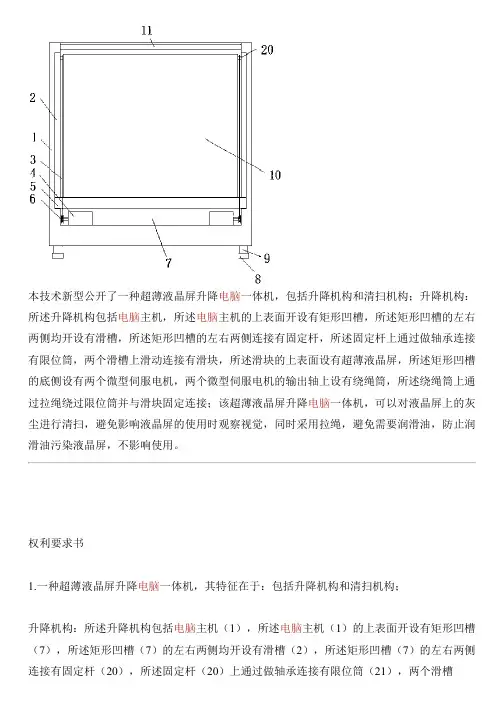

本技术新型公开了一种超薄液晶屏升降电脑一体机，包括升降机构和清扫机构；升降机构：所述升降机构包括电脑主机，所述电脑主机的上表面开设有矩形凹槽，所述矩形凹槽的左右两侧均开设有滑槽，所述矩形凹槽的左右两侧连接有固定杆，所述固定杆上通过做轴承连接有限位筒，两个滑槽上滑动连接有滑块，所述滑块的上表面设有超薄液晶屏，所述矩形凹槽的底侧设有两个微型伺服电机，两个微型伺服电机的输出轴上设有绕绳筒，所述绕绳筒上通过拉绳绕过限位筒并与滑块固定连接；该超薄液晶屏升降电脑一体机，可以对液晶屏上的灰尘进行清扫，避免影响液晶屏的使用时观察视觉，同时采用拉绳，避免需要润滑油，防止润滑油污染液晶屏，不影响使用。
权利要求书1.一种超薄液晶屏升降电脑一体机，其特征在于：包括升降机构和清扫机构；升降机构：所述升降机构包括电脑主机（1），所述电脑主机（1）的上表面开设有矩形凹槽（7），所述矩形凹槽（7）的左右两侧均开设有滑槽（2），所述矩形凹槽（7）的左右两侧连接有固定杆（20），所述固定杆（20）上通过做轴承连接有限位筒（21），两个滑槽（2）上滑动连接有滑块（5），所述滑块（5）的上表面设有超薄液晶屏（10），所述矩形凹槽（7）的底侧设有两个微型伺服电机（4），两个微型伺服电机（4）的输出轴上设有绕绳筒（6），所述绕绳筒（6）上通过拉绳（3）绕过限位筒（21）并与滑块（5）固定连接；清扫机构：所述清扫机构包括圆形凹槽（15），所述圆形凹槽（15）的内部设有弹簧（16），所述弹簧（16）的后端连接有圆盘（18），所述圆盘（18）远离弹簧（16）的一端设有顶柱（14），所述顶柱（14）远离圆盘（18）的一端卡接有海绵擦（13）；其中，所述圆形凹槽（15）开设在矩形凹槽（7）的前侧，所述海绵擦（13）与超薄液晶屏（10）对应顶接，所述电脑主机（1）的前侧设有控制开关（12），所述控制开关（12）的输出端与微型伺服电机（4）的输入端电连接，所述控制开关（12）的输入端与外接电源的输出端电连接。
新型组合式平板电脑的制作流程
本技术新型公开了一种新型组合式平板电脑，包括主机和键盘板（6）；键盘板上设有多个按键（7）；主板、触摸显示屏和内置电池均设置在外壳内；触摸显示屏的上表面与外壳的上表面平齐；且外壳的上表面相对于外壳的底板倾斜设置；倾斜角度为10-20°；键盘板的两个侧边均向上方延伸形成2个延伸部（8）；每一个延伸部的内侧各设有一个圆柱形凸起（9）；外壳的左右侧边的底部各设有一个与所述圆柱形凸起适配的圆孔（10）；当主机与键盘板组合在一起时，键盘板的2个圆柱形凸起对应插装在外壳的2个圆孔中；主机和键盘板内均集成有用于无线通信的蓝牙模块。
该新型组合式平板电脑易于实施，结构巧妙，灵活性好。
技术要求1.一种新型组合式平板电脑，其特征在于，包括主机和键盘板(6)；主机包括外壳(1)、主板(4)、触摸显示屏(5)和内置电池(3)；键盘板上设有多个按键(7)；主板、触摸显示屏和内置电池均设置在外壳内；触摸显示屏的上表面与外壳的上表面平齐；且外壳的上表面相对于外壳的底板倾斜设置；倾斜角度为10-20°；键盘板的两个侧边均向上方延伸形成2个延伸部(8)；每一个延伸部的内侧各设有一个圆柱形凸起(9)；外壳的左右侧边的底部各设有一个与所述圆柱形凸起适配的圆孔(10)；当主机与键盘板组合在一起时，键盘板的2个圆柱形凸起对应插装在外壳的2个圆孔中；主机和键盘板内均集成有用于无线通信的蓝牙模块。
2.根据权利要求1所述的新型组合式平板电脑，其特征在于，所述的倾斜角度为12°。
3.根据权利要求2所述的新型组合式平板电脑，其特征在于，键盘板与外壳之间设有卡扣。
4.根据权利要求1-3任一项所述的新型组合式平板电脑，其特征在于，还包括一个的防水模组(2)；触摸显示屏、主板和内置电池依次层叠形成一个组合模块；防水模组上设有一个与所述组合模块适配的凹陷部；所述的组合模块嵌装在该凹陷部中；所述的触摸显示屏设置在外侧且从凹陷部裸露出来；所述的嵌装有组合模块的防水模组呈一个整体置于外壳(1)中；所述的外壳的正面还设有前置摄像头和前置闪光灯；所述的外壳的背面还设有后置摄像头和后置闪光灯；主板上集成有容量为32G的闪存芯片。
悬挂式电脑一体机的制作流程
本技术公开一种悬挂式电脑一体机，包括支撑架，所述支撑架包括支撑柱及设置在支撑柱下端的固定机构和设置在支撑柱上端的可调式支撑机构；所述可调式支撑机构包括贯穿在支撑柱上的支撑座，所述支撑座上设有至少一个安装架，所述安装架包括弧形支撑臂及设置在该弧形支撑臂上的延展臂，所述延展臂上开有开口槽，开口槽内转动连接有旋转座，旋转座上连接有固定板，一体机本体的背面设有与球形凹陷槽匹配安装使用的球形柱；卡紧后通过调节限位板的位置调节锁紧与锁紧块的位置后锁紧固定。
顶板为弧形结构延伸了固定板的长度，支撑架的固定面积在长度方向延伸，从而保证支撑柱的两侧安装多个安装架时固定后更加稳固。
权利要求书1.一种悬挂式电脑一体机，包括一体机本体及与其配合支撑连接的支撑架，其特征在于：所述支撑架包括支撑柱及设置在支撑柱下端的固定机构和设置在支撑柱上端的可调式支撑机构；所述固定机构包括底板、顶板及位于底板与顶板之间的侧板，所述底板上贯穿连接有锁紧机构，顶板为弧形结构，侧板上开有多个安装孔；所述可调式支撑机构包括贯穿在支撑柱上的支撑座，所述支撑座上设有至少一个安装架，所述安装架包括弧形支撑臂及设置在该弧形支撑臂上的延展臂，所述延展臂上开有开口槽，开口槽内转动连接有旋转座，旋转座上连接有固定板，所述固定板为四边形结构且该四边形的四条边均为向内凹陷的弧形结构，该弧形结构的设计使固定板的相邻两边形成用于固定的条状结构，该条状结构上开有固定孔；所述固定板的中心开有球形凹陷槽，一体机本体的背面设有与球形凹陷槽匹配安装使用的球形柱；所述一体机本体包括散热系统，所述散热系统包括设置在一体机本体的后壳上的散热区和一体机本体的后壳内的多个辅助散热机构；所述辅助散热机构包括设置在一体机本体内的传动组件及转动设置在一体机本体内的风扇和设置在一体机本体的后壳上的散热孔，散热孔内滑动设置有由两个半圆板构成的密封板；风扇工作产生的风力驱动传动组件运动带动两个半圆板相向或相离运动。
模块化拔插式触摸显屏一体机的制作流程
本技术新型公开了一种模块化拔插式触摸显屏一体机，包括安装杆、触摸显示屏、横安装架、竖安装架、调整架、OPS电脑模块、模块对接盒、调节螺栓，安装杆安装在横安装架，竖安装架与触摸显示屏一体成型设计，调整架安装在竖安装架上，横安装架与调整架卡槽连接，模块对接盒通过拔插设计安装在触摸显示屏主机卡槽内，OPS电脑模块通过拔插设计安装在模块对接盒主机卡槽内，调节螺栓安装在安装杆上，本装置设计为新型模块化式电脑一体机，OPS电脑模块和模块对接盒通过拔插设计安装，可单独拆装检修维护，拔插式设计安装结构简洁，信号稳定，模块对接盒可根据需求进行配置更新，OPS电脑模块结构设计合理降低功耗。
技术要求1.一种模块化拔插式触摸显屏一体机，其特征在于，包括安装杆（1）、触摸显示屏（2）、横安装架（3）、竖安装架（4）、调整架（5）、OPS电脑模块（6）、模块对接盒（7）、调节螺栓（8），安装杆（1）通过螺栓固定安装在横安装架（3），竖安装架（4）与触摸显示屏（2）一体成型设计，调整架（5）螺钉安装在竖安装架（4）上，横安装架（3）与调整架（5）卡槽连接，模块对接盒（7）通过拔插设计安装在触摸显示屏（2）主机卡槽内，OPS电脑模块（6）通过拔插设计安装在模块对接盒（7）主机卡槽内，调节螺栓（8）螺纹安装在安装杆（1）上。
2.根据权利要求1所述的一种模块化拔插式触摸显屏一体机，其特征在于，所述模块对接盒（7）外壳设置安装了散热网（9），模块对接盒（7）前侧设置的安装卡槽（10）与OPS电脑模块（6）对应设置，模块对接盒（7）一侧顶端一体成型有固定安装板（11）。
3.根据权利要求2所述的一种模块化拔插式触摸显屏一体机，其特征在于，所述固定安装板（11）通过紧固螺栓（12）固定安装。
4.根据权利要求1所述的一种模块化拔插式触摸显屏一体机，其特征在于，所述OPS电脑模块（6）和模块对接盒（7）通过拔插设计安装，可单独拆装检修维护。
技术说明书一种模块化拔插式触摸显屏一体机技术领域本技术新型涉及电脑用品领域，特别是一种模块化拔插式触摸显屏一体机。
可控电脑一体机的制作技术
本技术新型公开了一种可控电脑一体机，包括壳体和集成装置，集成装置包括键盘输入接口、鼠标输入接口、单片机、电源模块、无线通信模块、触控显示屏、风扇和温度传感器，键盘输入接口、鼠标输入接口、电源模块、无线通信模块、风扇和温度传感器均与单片机连接；电源模块包括电压输入端、第一电阻、第一MOS管、第三电容、第一三极管、第一电感、第一电容、稳压芯片、直流电源、第二电阻、第三电阻、第二电容和电压输出端，电压输入端分别与第一MOS管的源极和第一电阻的一端连接，第一MOS管的栅极分别与第一电阻的另一端和第三电容的一端连接。
本技术新型电路结构较为简单、成本较低、方便维护、电路的安全性和可靠性较高。
技术要求1.一种可控电脑一体机，其特征在于，包括壳体和集成装置，所述集成装置包括键盘输入接口、鼠标输入接口、单片机、电源模块、无线通信模块、触控显示屏、风扇和温度传感器，所述单片机、电源模块、无线通信模块、风扇和温度传感器均设于所述壳体内，所述触控显示屏设置在所述壳体的正面，所述键盘输入接口、鼠标输入接口、电源模块、无线通信模块、风扇和温度传感器均与所述单片机连接，所述触控显示屏与所述无线通信模块连接；所述电源模块包括电压输入端、第一电阻、第一MOS管、第三电容、第一三极管、第一电感、第一电容、稳压芯片、直流电源、第二电阻、第三电阻、第二电容和电压输出端，所述电压输入端分别与所述第一MOS管的源极和第一电阻的一端连接，所述第一MOS管的栅极分别与所述第一电阻的另一端和第三电容的一端连接，所述第一三极管的集电极与所述第三电容的另一端连接，所述第一三极管的发射极接地，所述第一MOS管的漏极分别与所述第一电感的一端、第一电容的一端、稳压芯片的VIN引脚和EN引脚连接，所述第一电容的另一端接地，所述第一电感的另一端与所述稳压芯片的SW引脚连接，所述稳压芯片的VOUT引脚与所述直流电源连接，所述稳压芯片的GND引脚接地，所述稳压芯片的FB引脚分别与所述第二电阻的一端和第三电阻的一端连接，所述第三电阻的另一端接地，所述第二电阻的另一端分别与所述直流电源、第二电容的正极和电压输出端连接，所述第二电容的另一端接地，所述第三电容的电容值为260pF。
一体机电脑主板的制作方法
本技术新型公开了一种一体机电脑主板，主要解决现有技术中存在的现有电脑主板上元器件分布不合理，不能得到充分散热；接口和对应电路杂乱分布不便于分辨维护修理的问题。
该一种一体机电脑主板包括长方形的主板，两个散热风机分别位于主板的了两个长边侧；主板上沿其长度方向依次设置有CPU插槽、内存插槽、南桥、第二M.2接口；主板上南桥旁设有第一M.2接口；第二M.2接口位于南桥左下方的主板上。
通过上述方案，本技术新型达到了布局合理及充分散热的目的，具有很高的实用价值和推广价值。
权利要求书1.一种一体机电脑主板，其特征在于：包括长方形的主板，两个散热风机分别位于主板的了两个长边侧；主板上沿其长度方向依次设置有CPU插槽(1)、内存插槽(2)、南桥(4)、第二M.2接口(5)。
2.根据权利要求1所述的一体机电脑主板，其特征在于：主板上南桥(4)旁设有第一M.2接口(3)；第二M.2接口(5)位于南桥(4)左下方的主板上。
3.根据权利要求2所述的一体机电脑主板，其特征在于：主板左侧边上依次设有LVDS接口(6)、恒流板供电接口(7)、CPU-FAN左侧接口(8)、PCI-E接口(9)、控制板接口(10)。
4.根据权利要求3所述的一体机电脑主板，其特征在于：LVDS接口(6)、恒流板供电接口(7)、CPU-FAN左侧接口(8)均位于CPU插槽(1)的左侧；PCI-E接口(9)位于内存插槽(2)和南桥(4)的左侧；控制板接口(10)位于第二M.2接口(5)的左侧。
5.根据权利要求4所述的一体机电脑主板，其特征在于：主板侧右侧长边上依次设有CPU-FAN右侧接口(11)、SATA供电接口、SATA接口(13)、SATA电源二合一座子(14)、喇叭接口(15)。
6.根据权利要求5所述的一体机电脑主板，其特征在于：CPU-FAN右侧接口(11)、SATA供电接口均位于内存插槽(2)的右侧；SATA电源二合一座子(14)位于第一M.2接口(3)的右侧；喇叭接口(15)位于第二M.2接口(5)的右侧。
一体机电脑的制作方法
本技术是一新型的一体机电脑，应用于计算机领域。
目前一体机有两种类型，一是以苹果、联想为代表的铝合金壳体的一体机，笔记本电脑方案，超级静音但性能配置较低，另一是塑料壳体的屏式电脑，台式机方案，性能配置高但噪音很大，屏式电脑又存在计算机资源的巨大浪费，而且它们都没有备电系统；本技术整机静音与苹果一体机相当，性能配置与屏式电脑相当，拥有强势的备电支撑，能满足双用户共享一体机资源，可同时上网，可同时欣赏音乐，可同时看不同频道的电视节目，做不同的操作而互不影响；本技术适合笔记本电脑、台式机和工作站的设计方案。
技术要求1.一种单屏一体机电脑，应用于计算机领域；它是由一单屏一体机主机(25)、一底座(30)、一电源适配器(5)、一键盘(4)、一鼠标(3)和一遥控器(6)组成，键盘、鼠标与主机相连，电源适配器为主机供电，主机内安装着一主机板、一CPU、一内存条、一硬盘、一光驱、一液晶屏及其驱动板和一DC-DC转换板，CPU和内存条安装在主板上；其特征在于：该一体机电脑还包含：一壳体顶部高导热率水箱，一金属板，一隔板，一大容量锂电池；其中，金属板紧贴CPU表面与主机板固定，主机板、DC-DC转换板、驱动板、硬盘、光驱固定在隔板上，液晶屏在前、隔板在后和大容量锂电池一起固定在壳体内。
2.根据权利要求1所述的单屏一体机电脑，所述的壳体、金属板和隔板，其特征在于：它们是由高导热率金属制成。
3.根据权利要求1所述的单屏一体机电脑，所述的壳体，其特征还在于：它包含一单屏一体机框架(26)和一后盖(27)，后盖(27)装在框架(26)上；该框架(26)，顶部是充满冷却液的全封闭高导热率金属水箱，底部是电池盒(21)，盒内固定有按键板和大容量锂电池，两侧各有4个固定隔板(29)的螺丝孔和矩形接口窗，前面是液晶屏窗口和功能按键。
4.根据权利要求1所述的单屏一体机电脑，所述的金属板，其特征还在于：它是一L型板，与框架顶部水箱底相连。
电脑一体机的制作方法
本技术新型公开一种电脑一体机，所述电脑一体机包括中框、安装于所述中框内的显示模组、安装于所述显示模组中间位置的独立显卡、安装于所述显示模组上且部分位于所述独立显卡下方的主板、及安装于所述显示模组上且位于所述主板远离所述独立显卡一侧的显示驱动板。
本技术新型的电脑一体机，通过将电脑一体机内部元器件进行合理布局，有效节省了内部空间，降低了组装难度，提升了组装效率。
技术要求1.一种电脑一体机，其特征在于，所述电脑一体机包括中框、安装于所述中框内的显示模组、安装于所述显示模组中间位置的独立显卡、安装于所述显示模组上且部分位于所述独立显卡下方的主板、及安装于所述显示模组上且位于所述主板远离所述独立显卡一侧的显示驱动板。
2.如权利要求1所述的电脑一体机，其特征在于，所述显示模组包括背光模组及安装于所述背光模组上的显示面板。
3.如权利要求2所述的电脑一体机，其特征在于，所述背光模组包括背板、安装于所述背板内的背光源及安装于所述背板内的导光板，所述独立显卡、主板及显示驱动板均固定安装于所述背板上。
4.如权利要求1所述的电脑一体机，其特征在于，所述中框包括架体及与所述架体可拆卸连接的安装架，所述架体包括第一边框、垂直连接于所述第一边框且相对设置的第二边框与第三边框，所述安装架一端与所述第二边框远离所述第一边框的一端可拆卸连接，另一端与所述第三边框远离所述第一边框的一端可拆卸连接。
5.如权利要求4所述的电脑一体机，其特征在于，所述独立显卡的长度方向平行于所述第一边框朝向所述安装架的方向。
6.如权利要求5所述的电脑一体机，其特征在于，所述主板位于所述独立显卡与所述第二边框之间，所述显示驱动板位于所述主板与所述第二边框之间。
7.如权利要求4所述的电脑一体机，其特征在于，所述安装架上设有用于安装喇叭的安装部，所述安装部凸设于所述安装架面向所述第一边框的表面。
8.如权利要求7所述的电脑一体机，其特征在于，所述电脑一体机还包括装饰板，所述装饰板位于所述显示模组的一侧，且盖设于所述安装部上。
便于调节且具有散热功能的电脑显示器及一体机的制作技术
本技术新型公开了一种便于调节且具有散热功能的电脑显示器及一体机，包括底座、显示屏和支撑架，底座的顶部连接有支撑架，且支撑架的顶部连接有显示屏，支撑架包括底板和两个支撑杆，底板连接在底座的顶部，底板的顶部对称固定连接有支撑杆，支撑杆的顶端均对称固定有连接板，且连接板的端部通过转轴转动连接有U型板，连接板和U型板表面位于转轴的外侧均开设有连接孔，连接板与U型板通过紧固螺栓固定连接，显示屏靠近支撑杆的一侧固定安装有控制箱，底座的顶部开设有限位槽，此电脑显示器及一体机能够进行一定程度的高度调节，便于对显示屏进行一定程度的角度调节，便于运输，且散热效果好。
技术要求1.一种便于调节且具有散热功能的电脑显示器，包括底座(1)、显示屏(2)和支撑架(3)，其特征在于：所述底座(1)的顶部连接有支撑架(3)，且支撑架(3)的顶部连接有显示屏(2)，所述支撑架(3)包括底板(4)和两个支撑杆(5)，所述底板(4)连接在底座(1)的顶部，所述底板(4)的顶部对称固定连接有支撑杆(5)，所述支撑杆(5)的顶端均对称固定有连接板(12)，且连接板(12)的端部通过转轴转动连接有U型板(13)，所述连接板(12)和U型板(13)表面位于转轴的外侧均开设有连接孔，所述连接板(12)与U型板(13)通过紧固螺栓(14)固定连接，所述显示屏(2)靠近支撑杆(5)的一侧固定安装有控制箱(15)，所述底座(1)的顶部开设有限位槽，且限位槽内对称固定连接有减震弹簧(7)，且减震弹簧(7)的端部固定连接有升降杆(6)，所述升降杆(6)配合滑动连接在底座(1)顶部的限位槽内，所述升降杆(6)的顶端穿过底座(1)与底板(4)固定连接，所述底座(1)内安装有控制器(18)，所述底座(1)内设置有冷却机构(24)。
2.根据权利要求1所述的一种便于调节且具有散热功能的电脑显示器，其特征在于：所述冷却机构(24)包括水箱(17)、气泵(19)、半导体制冷片(20)、第一连接管(21)和第二连接管(22)，所述底座(1)内部的两端固定安装水箱(17)及气泵(19)，所述气泵(19)的进气端及出气端分别连接有第一连接管(21)和第二连接管(22)，所述第一连接管(21)的端部穿过水箱(17)和底座(1)与外界连通，所述第二连接管(22)的端部穿过底座(1)伸入控制箱(15)内，所述第二连接管(22)位于控制箱(15)内部的一端穿过控制箱(15)与外界连通，所述控制器(18)电性连接气泵(19)。
电脑一体机 生产 工艺流程
电脑一体机生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电脑一体机生产工艺流程一、前期规划阶段。
在正式开始电脑一体机的生产之前，需要进行全面的规划和准备工作。
防爆防眩目的一体电脑的制作流程
本技术新型公开了一种防爆防眩目的一体电脑，包括前盖和后盖，在所述前盖和后盖之间设有主机，所述主机与显示屏对应连接，在所述主机侧边对应设有操作按钮盒，在所述主机的顶部设有散热片，在所述后盖上设有波纹状的缓冲散热层，在所述主机下部对应连接有支撑装置。
本技术新型一种防爆防眩目的一体电脑在主机的顶部设有散热片，在所述后盖上设有波纹状的缓冲散热层，通过散热片和缓冲散热层可以快速的将主板运行过程中产生的热量散发出去，避免对本技术新型的运行造成影响，缓冲散热层还可以在本技术新型向后倒的时候起到缓冲的作用，避免对本技术新型造成撞击。
技术要求1.一种防爆防眩目的一体电脑，包括前盖(1)和后盖(2)，其特征在于：在所述前盖(1)和后盖(2)之间设有主机(4)，所述主机(4)与显示屏(3)对应连接，在所述主机(4)侧边对应设有操作按钮盒(5)，在所述主机(4)的顶部设有散热片(6)，在所述后盖(2)上设有波纹状的缓冲散热层(7)，在所述主机(4)下部对应连接有支撑装置。
2.根据权利要求1所述的一种防爆防眩目的一体电脑，其特征在于：所述前盖(1)设有向前凸出的保护框(8)。
3.根据权利要求1所述的一种防爆防眩目的一体电脑，其特征在于：所述支撑装置为一对锥形的固定座(9)。
4.根据权利要求1所述的一种防爆防眩目的一体电脑，其特征在于：在所述前盖(1)和后盖(2)上均设有对应的螺孔(10)，螺栓穿过前盖(1)和后盖(2)上的螺孔(10)。
5.根据权利要求1所述的一种防爆防眩目的一体电脑，其特征在于：在所述主机(4)的下部还对应设有蓝牙装置(11)，所述蓝牙装置(11)与主机(4)对应电连接。
6.根据权利要求1所述的一种防爆防眩目的一体电脑，其特征在于：所述显示屏(3)包括显示屏本体和设置在显示屏本体四周的保护层(31)，所述显示屏本体包括显示层(34)，在所述显示层(34)的后部和前部还分别设有基板(36)和第一防眩层(35)，在所述第一防眩层(35)的前部还分别设有防爆层(33)和第二防眩层(32)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术新型公开一种电脑一体机，包括中框及固定安装于所述中框上的喇叭，所述中框包括架体及与所述架体可拆卸连接的安装架、所述架体包括第一边框、垂直连接于所述第一边框且相对设置的第二边框与第三边框，所述安装架一端与所述第二边框远离所述第一边框的一端可拆卸连接，另一端与所述第三边框远离所述第一边框的一端可拆卸连接，所述喇叭可拆卸安装于所述安装架上。
本技术新型的电脑一体机，通过将喇叭安装于所述显示面板的侧边，进而可以有效减小前框的边框宽度，利于实现电脑一体机的窄边框化，且将中框的架体与安装架分体式设置，先将喇叭安装于安装架上，再将安装架与架体组装，有效降低了喇叭的组装难度，提升了组装效率。
技术要求
1.一种电脑一体机，包括中框及固定安装于所述中框上的喇叭，其特征
在于，所述中框包括架体及与所述架体可拆卸连接的安装架、所述架体包括
第一边框、垂直连接于所述第一边框且相对设置的第二边框与第三边框，所
述安装架一端与所述第二边框远离所述第一边框的一端可拆卸连接，另一端
与所述第三边框远离所述第一边框的一端可拆卸连接，所述喇叭可拆卸安装
于所述安装架上。
2.如权利要求1所述的电脑一体机，其特征在于，所述安装架上设有安
装部，所述喇叭可拆卸安装于所述安装部上。
3.如权利要求2所述的电脑一体机，其特征在于，所述喇叭螺钉锁合安
装于所述安装部上。
4.如权利要求2所述的电脑一体机，其特征在于，所述安装架包括本体，
所述安装部垂直连接于所述本体。
5.如权利要求4所述的电脑一体机，其特征在于，所述本体与所述安装
部一体成型。
6.如权利要求4所述的电脑一体机，其特征在于，所述本体上设有出声
口。
7.如权利要求6所述的电脑一体机，其特征在于，所述喇叭与所述安装
部之间形成有音腔，所述音腔与所述出声口连通。
8.如权利要求4所述的电脑一体机，其特征在于，所述安装部为两个，
分别位于所述本体的两端。
说明书
电脑一体机
技术领域
本技术新型涉及一体设备领域，尤其涉及一种电脑一体机。
背景技术
电脑一体机是一种将主机和显示器整合到一起的新形态电脑，由于其体
积较小、容易搬运、较美观等优点，因此受到越来越多消费者的喜爱。
窄边框技术是一种压缩显示屏边框尺寸的技术，由于窄边框技术有效地
提升了显示面积，视野更广，视觉冲击力更强，目前，窄边框技术己成为显示器未来的发展趋势。
现有的电脑一体机的喇叭出声口一般设置在一体机的正面，即一般设置
在显示屏下方的前框上，但是由于喇叭本身的体积以及出声口的大小等因素的影响，致使电脑一体机的边框较宽，因此无法实现窄边框电脑一体机的生产。
实用新型内容
本技术新型的主要目的在于提供一种电脑一体机，旨在解决现有的电脑
一体机的不易实现窄边框的技术问题。
为实现上述目的，本技术新型提供一种电脑一体机，包括中框及固定安
装于所述中框上的喇叭，所述中框包括架体及与所述架体可拆卸连接的安装架、所述架体包括第一边框、垂直连接于所述第一边框且相对设置的第二边框与第三边框，所述安装架一端与所述第二边框远离所述第一边框的一端可拆卸连接，另一端与所述第三边框远离所述第一边框的一端可拆卸连接，所述喇叭可拆卸安装于所述安装架上。
优选地，所述安装架上设有安装部，所述喇叭可拆卸安装于所述安装部上。
优选地，所述喇叭螺钉锁合安装于所述安装部上。
优选地，所述安装架包括本体，所述安装部垂直连接于所述本体。
优选地，所述本体与所述安装部一体成型。
优选地，所述本体上设有出声口。
优选地，所述喇叭与所述安装部之间形成有音腔，所述音腔与所述出声
口连通。
优选地，所述安装部为两个，分别位于所述本体的两端。
本技术新型的电脑一体机，通过将喇叭安装于所述显示面板的侧边，进
而可以有效减小前框的边框宽度，利于实现电脑一体机的窄边框化，且将中框的架体与安装架分体式设置，先将喇叭安装于安装架上，再将安装架与架体组装，有效降低了喇叭的组装难度，提升了组装效率。
附图说明
图1为本技术新型电脑一体机的中框与喇叭的立体组装结构示意图；
图2为本技术新型电脑一体机的安装架与喇叭的立体组装结构示意图；
图3为图2中A处的局部放大示意图；
图4为本技术新型电脑一体机的安装架与喇叭的剖面组装结构示意图。
本技术新型目的实现、功能特点及优点将结合实施例，参照附图做进一
步说明。
具体实施方式
应当理解，此处所描述的具体实施例仅仅用以解释本技术新型，并不用
于限定本技术新型。
本技术新型提供一种电脑一体机，参照图1，在一实施例中，所述电脑一
体机包括中框100及固定安装于所述中框100上的喇叭200，所述中框100包括架体120及与所述架体120可拆卸连接的安装架140、所述架体120包括第一边框122、垂直连接于所述第一边框122且相对设置的第二边框124与第三边框126，所述安装架140一端与所述第二边框124远离所述第一边框122的一端可拆卸连接，另一端与所述第三边框126远离所述第一边框122的一端可拆卸连接，所述喇叭200可拆卸安装于所述安装架140上。
在本实施例中，所述中框100呈框体架体结构设置，用于承载电脑一体机的显示面板(未图示)，当所述显示面板安装于所述中框100时，所述中框100的架体120与所述安装架140均包覆于所述显示面板的四个侧边，优选地，所述安装架140 位于所述显示面板的下侧，且大体呈水平设置，所述喇叭200安装于所述安装架140面向所述显示面板的内表面上。
本技术新型的电脑一体机通过将喇叭200安装于所述显示面板的侧边，进而可以有效减小前框的边框宽度，利于实现电脑一体机的窄边框化，且将中框100的架体120与安装架140分体
式设置，先将喇叭200安装于安装架140上，再将安装架140与架体120组装，有效降低了喇叭200的组装难度，提升了组装效率。
进一步地，参照图2及图3，在本实施例中，安装架140包括本体141及
部垂直连接于所述本体141上的安装部143，所述喇叭200可拆卸安装于所述安装部143上。
优选地，所述喇叭200通过螺钉锁合的方式安装于所述安装部143上。
具体地，所述安装部143为两个，分别位于所述本体141的两端，且所述本体141与所述安装部143一体成型。
进一步地，参照图4，在本实施例中，所述本体141上设有出声口144，
所述喇叭200与所述安装部143之间形成有音腔242，所述音腔242与所述出声口连通。
喇叭200发出声音，经由音腔242共振放大后由出声口144传出，有效提升音量，进而提升了电脑一体机的品质。
综上所述，本技术新型的电脑一体机，通过将喇叭安装于所述显示面板
的侧边，进而可以有效减小前框的边框宽度，利于实现电脑一体机的窄边框化，且将中框的架体与安装架分体式设置，先将喇叭安装于安装架上，再将安装架与架体组装，有效降低了喇叭的组装难度，提升了组装效率。
以上仅为本技术新型的优选实施例，并非因此限制本技术新型的专利范
围，凡是利用本技术新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本技术新型的专利保护范围内。
