央视新大楼演播室系统
CCTV央视新总部大楼分析
CCTV央视新总部大楼分析CCTV央视新总部大楼两个巨大的“Z”字交叉缠绕，一片由钢铁与玻璃组成的云，中间是一个巨大的洞。
它的新颖、可实施性，将会推动中国高层建筑的结构体系、结构思想的创造。
大楼建筑外形就像是一只被扭曲的正方形油炸圈，总高度大约230米，就像两个倒“L”斜靠在一起；两座竖立的塔楼向内倾斜，倾角很大；塔楼之间被横向的结构连接起来，总体形成一个闭合的环。
这样一种回旋式结构在建筑界还没有现成的施工规范可循，这种结构是对建筑界传统观念的一次挑战。
央视新台址位于北京朝阳区东三环中路32号。
设计：雷姆·库哈斯和奥勒·舍仁中方参与设计单位华东建筑设计研究有限公司。
方案类似一个巨型城市雕塑的作品。
首先，它抛开了所有城市与基地二维的线性分析，在基地上建立了一套完全自我的内在秩序，两座不同形态的塔楼在三维上构成了奇特的关联。
其次，抛开了对于主要空间的安排，将大部分的演播空间放到了地下，因此释放了大部分的地面部分，成为城市空间中极富表情的场景。
设计者对内部展示的“空”表现了极大的热情，尽管建筑与都市内的“空”并非“真空”，他要创造一种让你进去窥视的“空”，在建筑和大都会的空间里去创造一种拥挤的文化。
评委对该方案的评价是：“它将对中国的建筑与结构的发展起到推动作用，它对于北京的意义，将不亚于埃菲尔铁塔对于巴黎的意义。
”“它既有鲜明的个性，又无排他性。
作为一个优美、有力的雕塑形象，它既能代表新北京的形象，又可以用建筑的语言表达电视媒体的重要性和文化性。
”它的新颖、可实施性，将会推动中国高层建筑的结构体系、结构思想的创造。
能实施这一方案，不仅能树立CCTV 的标志性形象，也将翻开中国建筑界新的一页。
中央广播电视总台n07演播室大屏系统的设计与实现
信号源是指为大屏提供多媒体内容服务的设备集合，以大屏包装和硬盘播放器为主。
大屏包装作为主播出设备，包含5台4K在线包装渲染引擎，采用4+1备份模式。
每台引擎配置了12路I/O视频板卡，由切换台送4路AUX输入信号，实现大屏开窗连线、Keynote同屏显示等节目形式。
由于系统内信号处理设备采用HDMI1.4接口，最大带宽为10.2Gdps，在传输4K分辨率的信号时刷新率仅能达到30Hz，为了保证输出信号刷新率达到50Hz，免去摄像机通过电子快门同步屏幕刷新率的方式，显卡输出采用两路1920×2160/50Hz信号，保证信号刷新率的同时，通过拼屏器拼接成一个完整的4K画面。
系统配备了4K硬盘播放器（以下简称DDR）作为应急播出设备，将大屏包装的通用背景场景渲染输出成视频后导入DDR中循环播放，当大屏包装需要维护时可无缝切换。
另外，拼屏器支持预置底图，作为应急信号源，相比大屏包装和DDR，拼屏器底图制作简单、信号链路少并且可以快速调用，在很多重大◆北侧弧形景观屏（一号屏）：大屏宽19.2米、高4.05米，屏体有效显示面积77.76平米，采用P1.875毫米点距的LED屏，总体显示分辨率高达10240×2160，功能定位是演播室北侧景区主播坐播背景屏。
068以国庆70周年阅兵直播报道为例，在演播室环节分为阅兵和晚会两大板块，为了将同一个演播室在两个时段分别营造出阅兵前天安门恢宏壮阔的气势以及晚会前璀璨焰火的喜庆画面，号屏作为坐播区渲染新闻背景，3为站播区，为主持人解读新闻内容展示动画场景；主播台屏及二楼屏作为环境屏，渲染演播室氛围。
通过各个大屏包装之间的同步控制，屏体之间的动画联动，整个报道使用的大屏场景累计超过八十多个，同时有三套虚拟讯道配合大屏包装提供的虚拟前置，实现新闻元素由虚到实的自然过渡。
室大屏的亮度控制、灰阶层次、色彩一致性及画面刷新率等直接影响电视播出质量的因素。
在应用层，我们仍需要总结规律，确保大屏的运行以节目质量为核心，通过合理的系统设计，使大屏系统在稳定顺畅的工作流程中，充分发挥其多媒体终端显示的时效性和创新性，让技术更好地为内容服务，为新闻节目开启一个稳定而兼具视觉效果的“大屏”模式。

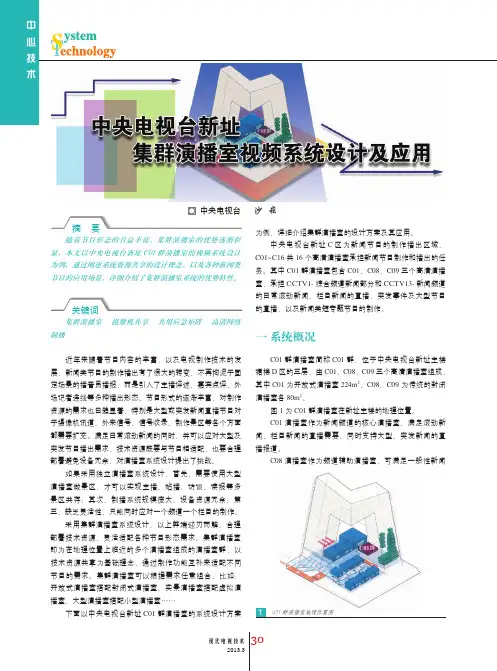

中央电视台新址集群演播室视频系统设计及应用_沙崧
摘 要随着节目形态的日益丰富，集群演播室的优势逐渐彰显，本文以中央电视台新址C01群演播室的视频系统设计为例，通过阐述系统资源共享的设计理念，以及各种新闻类节目的应用场景，详细介绍了集群演播室系统的优势特性。
关键词集群演播室 摄像机共享 共用应急矩阵 高清网络 中央电视台沙 崧为例，详细介绍集群演播室的设计方案及其应用。
中央电视台新址C 区为新闻节目的制作播出区域，C01~C16共16个高清演播室承担新闻节目制作和播出的任务。
其中C01群演播室包含C01、C08、C09三个高清演播室，承担CCTV1-综合频道新闻部分和CCTV13-新闻频道的日常滚动新闻、栏目新闻的直播，突发事件及大型节目的直播，以及新闻类短专题节目的制作。
C01群演播室地理位置图2C01群演播室平面布局图通过C01群演播室的平面布局图可以清楚地看出，C01、C08、C09三个演播室地理位置临近，统一的立柜机房和灯光设备间为技术资源共享奠定了基础，一个开放式演播室、两个封闭式演播室在节目制作形态上可以互为功能补充，小型演播室也可以为大型演播室提供备份制作播出。
C01群演播室系统采用集群演播室、资源共享的设计理念，既满足日常高频度的滚动新闻节目的制作播出，又4C01群摄像机接入切换台示意图5C01群摄像机接入画面分割器示意图3C01群视频系统框图6C01群摄像机光缆接入示意图台CCU接入光缆接口板，然后与演播室接口箱相连接，在立柜机房与接口箱之间铺设光缆，数量为演播室标配讯道与可扩充讯道之和，即C01铺设6条光缆，C08铺设4条光缆，C09铺设3条光缆。
当需要在群内共享摄像机时，通过光缆接口盘跳接方式实现，如图6所示。
（3）摄像机RCP控制解决方案常规演播室摄像机RCP调整区域，都设立在各自导控7C01群摄像机RCP集中控制图。
浅谈中央广播电视总台800平米演播室4K视频系统
中央广播电视总台复兴路办公区800平米演播室4K 系统于2019年1月18日正式投入使用。
该系统为4K/HDR 制播环境，采用IP 架构，4K 信号采用NMI 协议进行传输。
本文从整个视频系统构架及各个子系统的功能组成、配置等方面，对中央广播电视总台800平米演播室4K 视频系统进行了介绍。
4K IP 系统 数据交互（交换机） 高动态（HDR ）SDN 管理控制中央广播电视总台于2018年10月1日开播首个4K 超高清电视频道（CCTV-4K ）以来，更高清晰度、更宽色域、更高动态范围的视频和环绕声音频为观众带来了超凡的视听体验。
作为总台第一批超高清直播演播室系统，复兴路办公区800平米演播室4K 超高清系统于2019年1月18日正式投入使用，承担台内大、中型综艺节目的4K HDR 录制和直播任务。
本文从整个视频系统架构及各个子系统的功能组成作一个简单介绍。
一 系统设计目标 1. 全4K HDR 制播环境建成后的800平米演播室视频系统支持4K/HDR 制作和直播，遵循中央广播电视总台、国家广播电视总局制定的4K HDR 演播室制作相关标准和规范。
系统采用的4K 信号格式为：分辨率3840×2160，帧率50P ，支持BT.2020个视频系统如信号源、信号输出以及系统内信号传输均采用4K 信号格式。
2. IP 架构4K 信号的数据量是高清信号的4倍，大数据量的增长对信号的传输、交互及调度提出了新的挑战。
采用IP 架构，利用IP 技术将视、音频信号通过IP 协议封装后在以太网上进行传输（SDI Over IP ），不仅利用交换机网络高效地传输大数据量信号，同时使系统布线变得简洁，扩展性强。
3. 高可靠性和稳定性一个直播系统应该架构清晰，设计合理，采用先进、可靠、成熟的设备确保系统功能完善，稳定运行，同时，具备冗余备份能力和简单有效的应急处理机制。
二 系统架构概述800平米演播室视频系统为4K （3840×2160/50P ）超高清IP 系统，采用COTS 交换机+IP 切换台为核心的系统构架，并符合SMPTE 2022-7 IP 信号的冗余机制和无缝倒1. 视频系统本系统包括了摄像机、切换台、数据汇聚核心、录制播放服务器、字幕在线包装等一系列核心设备。
中央电视台新台址房中房做法应用情况简介
中央电视台新台址演播室、录音棚、译配机房采用了房中房（Box-in-Box ）做法。
本文介绍了新台址中房中房做法应用情况和关键技术。
房中房做法中央电视台一 中央电视台新台址房中房做法应用情况综述中央电视台新台址位于北京CBD 核心区内，园区西侧和城市主干道东三环相邻，园区南侧规划有十多座超高层建筑，除了现有的十号线地铁外，还规划有多条地铁线路。
根据这一特点，为控制潜在的噪声风险，新台址工程声学顾问提出演播室（除开放演播室）、录音棚、译配机房均应采用房中房（Box-in-Box ）做法。
房中房做法就是把演播室等声学用房通过一系列技术措施“悬浮”于建筑物内，使演播室内、外空间实现声学隔离，确保外界噪声不会进入演播室内部，同时也可以防止演播室内的声音对周边产生影响。
中央电视台新台址主楼包含33个电视制作演播室、12个高级译配机房，电视文化中心包含两个高质量录音棚。
主楼内演播室布置在新闻制作区和综合制播区。
新闻演播室在塔楼2的新闻制作区内，演播室均为80平米和150平平米和2000平米演播室）和地下部分（250平米和400平米演播室）。
主楼内译配机房集中设置在综合制播区内，配音间分布在大楼内各制作区演播室的周边。
两个录音棚布求，新台址内主楼内演播室、译配机房采用了普通房中房做法，电视文化中心内的录音棚则采用了重型房中房的做法。
普通房中房做法和重型房中房做法的区别在于内房墙面和顶面做法的不同。
表1是两种房中房做法的对比。
二 新台址采用房中房做法空间的声学要求及计算机模拟设计新台址演播室等房间采用房中房做法，完全是基于演播室等空间的声学要求，其中背景噪声和混响时间是两个最重要的指标。
为实现设计指标，在设计过程中采用了计算机模拟技术，通过和多专业的反复沟通，确定每个声学空间的详细建筑做法。
1. 背景噪声和混响时间根据演播室等声学用房的不同用途，在新台址需求分析报告中确定了各声学用房的背景噪声和混响时间要求（详见表2~表5）。
中央电视台新址体育频道演播室图文包装系统概述
中央电视台体育频道演播室是首个在央视新址启用的演播室群组，承担体育频道、赛事高清频道、风云足球频道节目的录制直播任务。
本文对新址体育频道演播室图文包装系统作了简要概述。
演播室群组 在线包装 虚拟 图形渲染 点评交互中央电视台CCTV-5体育频道于2012年7月3日完成新址首播，是最早进驻央视新址的频道之一。
综合制作区体育频道演播室，包括E14演播室群组（E14、E15、E17演播室）、空中演播室E16和前场E18、E19演播室。
其中，E14演播室群组是首个在央视新址应用的演播室群组，承担CCTV5体育频道、CCTV5+赛事高清频道日常体育赛事转播、体育专题录制和体育新闻直播的主要任务。
一 演播室概况介绍演播室建设之初，对六个演播室的定位分别是：E14承担CCTV5体育频道赛事转播与体育专题等大部分主要节目的制作，E15负责CCTV5+赛事频道的转播和录制，E16负责风云足球频道节目的录制播出，E17负责每天5档的体育新闻直播。
因此在配置上，E14演播室配备了最为全面的图文包装系统，包括3套OAG 在线包装、1套Powerwall-4K 大屏包装系统、2套高清三维虚拟系统（包含1台采用云顿250E 传感器的固定机位、1个采用日本昭特公司TK-53VR II 传感器系统的摇臂机位）和1套电子沙盘系统；E15配备3套OAG 在线包装和1套棋赛点评系统；E16配备2套OAG 在线包装系统；E17配备3套OAG 在线包装和1套读报点评系统；E18、E19演播室根据节目部门对前场转播系统需求灵活配备图文包装系统规模。
目前，E14演播室录制的节目有《天下足球》《足球之夜》《篮球公园》以及奥运会、世界杯等大型赛事的专题节目；播出的节目；E17演播室每天直播5档体育新闻：《体育晨报》《体坛快讯》《体育新闻》《体育世界》和《体育咖吧》，每日直播总时长达4小时。
参与制作的大型赛事专题节目包括2012年的伦敦奥运会、2014年的巴西世界杯、2016年的巴西奥运会和法国欧洲杯以及其他重要大型赛事。
中央广播电视总台E16 4K超高清演播室制作技术特点综述
中央广播电视总台光华路办公区E16 4K 超高清演播室于2018年10月1日正式启用，是总台首个具备4K 直播功能的超高清演播室系统。
本系统为CCTV 4K 超高清频道各类直播及综合节目制作而设计，是超高清、全文件化、全网络化、高智能化的综合性演播室系统工程。
目前E16 4K 演播室已上线半年，全力保障总台各类4K 节目的直播任务，通过半年的使用及经验的积累，对本演播室视频制作技术特点进行简要介绍。
主备系统架构 主观监看还原 系统扩容性中央广播电视总台光华路办公区E16 4K 超高清演播室位于主楼塔壹49层，是一个空中景观演播室。
演播室为4K 节目制作提供了信号采集、现场制作、文件化播出、信号传输等全功能的节目录制及直播解决方案。
随着4K 技术的不断发展，从高分辨率（HR ）、高动态（HDR ）、宽色域（WCG ）、高帧率（HFR ）、量化深度（BD ）五个维度上均明显优于现行高清技术标准。
全球4K 超高清技术发展迅速，作为总台首个全4K 超高清演播室，在设计中采用了最新的4K 超高清视频技术和环绕声音频技术，充分考虑到将技术的先进性和系统的安全性相结合，演播室导控室和音控室均配置环绕声监听环境，极大地方便了环绕声节目的制作。
一 演播室视频系统技术配置 E16 4K 演播室视频系统在系统设计上，采用全IP 的数6/2022-7标准架构，可充分发挥IP 网络特点，实现视音频、通话和控制等系统的IP 化传输和信号交换，是一套全流程IP 化超高清直播演播室系统。
视频系统采用Grass Valley 超高清系统，全IP 双链路架构与双数据核心的冗余备份机制，视频信号采用4K TICO 压缩信号，系统设计符合《中央广播电视总台4K 超高清电视节目制播技术规范（暂行）》标准。
视频采用3840×2160/50p 、HLG/1000nit 、ITU-R BT.2020、10bit ，音2022-7信号级备份。
中央广播电视总台新闻演播室智能Tally系统的设计与实现
设备，实现了信号源名的动态跟随及动态管理。
二 智能Tally系统需求分析1.实现智能Tally源名动态显示及源名跟随功能曾经250m2新闻演播室老系统的Tally设计较为简单，只实现了PGM、PVW的红绿显示以及导监墙源名的静态固定显示，这种静态源名及静态显示不会跟随信号源的调度而变化，一经设置完成即不再进行改变。
而新系统的信号源数量众多，在繁多的画面多分格布局中找出自己需要的信号源，乃至查看切换台PVW、 PGM选切的是哪个信号源都比较麻烦。
此时就需要考虑增加智能Tally系统，实现动态源名跟随功能以解决这些存在的问题。
2.将Tally信号引入具有Tally指示功能的监视器中经过本次演播室改造，相比过去老系统，导控室规模得以扩大，工位数量增加很多，造成位置较偏的工位偶尔会发生被遮挡看不到导监墙Tally的情况。
需要在工位上监看Tally信号的工种有：播出服务器放像、P2放像、EVS放像、在线包装、虚拟植入等。
因此将Tally显示信号直接引入到这些工位面前具有Tally显示功能的监视器中尤为重要。
3.将时钟信号引入Tally服务器及后台文稿管理工作站中在新系统设计中，我们考虑将外部时钟信号接入Tally服务器，实现Tally服务器时钟和基准时钟校齐。
这样设计的目的是使得Tally服务器记录的切换点同步于时钟基准。
文稿服务器可以通过读取Tally系统的每个信号的切换点，将其设定为一个时间戳标识，日后如有需求，可以通过此时间戳精准定位到收录的节目视频内的准确位置。
4.设计主、备链路Tally系统一键切换功能演播室视频系统由主、备两个链路组成，当视频切换台出现故障时，视频应急切换人员会使用矩阵应急面板（EMG）进行播出，但此时导监墙Tally仍停留在主链路Tally的提示状态下。
设计Tally系统的一键切换功能，可以一键切换至备链路Tally，使Tally 服务器从调度矩阵读取交叉点切换信息，同时也从Tally服务器自身的虚拟矩阵中读取交叉点源名，从而对应急面板（EMG）所切信号进行相应的Tally提示。
中央电视台上海世博会演播室系统设计及创新应用
摄像机 我们选用了 Ｓ ｎ ｏ ｙ的 ＨＤＣ一５ ０ １８ ．直接采用下变 换后的标清信号输出 配备 了 ３台 Ｐ ｎ ｓ ｎｃＤＶＣＰ ａａｏ ｉ ＲＯ的 放像机和 ｌ ＤＶＣ ＲＯ的录像机 ：演播 室能显示 中央台前 台 Ｐ 方 主控提供的 ６ ４路外来信号 ，并可以任意选择 其中哪个 ６
报 和嘉宾访 谈功能 ．并设多个 区域 ．四讯 道 ：演播 室四周
及导播 与主持人 、嘉宾之 间的通话 同时能实现 本演播 室
现 电 技Ｉ ２ 代 视 ）【 ８ ｃ
２ ０７ ０１ ． Ｉ
热
点
匿
钡
２１ ００上海世博会转播报道
导 播 、主 持 人 与 北 京 演 播 室 导 播 、主 持 人 之 间 的双 向沟 通 。 具体系统图如图 ｌ 示。 所
路 ，经 帧 同 步 器 、 解 嵌 器后 分 别 进 入 视 音 频 系 统 。 切 换 台选 用 了汤 姆 逊 的 ＫＨＤ ０ Ｃ，也 采 用 标 清 方 式 ２０
世 博会 ．其 中一个 为建在浦东 园 区的室外实景 演播室 。笔
进 出系统 的信 号均 为标 清格 式 ．４ ８路输 入 ２ ４路 输 出 ：应 急 备份采 用 １ ２切 换矩 阵 ．带净输 出。系统配 备 了两台 ６× 新奥特的在线包装系统 ，每台在线包装 的输入源 由切换台 ４
所 借鉴 。
系统 内监视墙 由 ２台 ５ 英 寸等离子监视器和 ２台十 画 Ｏ
・
节 目需求和设计方案
本 演 播 室 提 供 给 Ｃ Ｖ 新 闻和 ＣＣ Ｖ １ 用 。新 闻中 ＣＴ 一 Ｔ 一使
面 分 割 器 实 现 分 屏 显 示 ．ＯＣ Ｐ光 圈 调 整 监 视 器 采 用 １台高
浅谈中央广播电视总台E164K演播室视频系统设计及布局设计
中央广播电视总台于2018年10月1日正式启用位于光华路办公区的首个基于4K IP 架构的全流程直播演播室——E16 4K 演播室。
E16 4K 演播室整体系统设计以IP架构为核心，通过前期的调研并对节目形态的分析使演播室可以全面适配4K 节目的直播需求，本文将介绍该演播室在系统设计及布局设计上的思路。
E16 4K 演播室 系统设计 布局设计中央广播电视总台光华路办公区E16演播室位于主楼塔壹49层，是总台的一个空中景观演播室。
作为首个全4K 超高清演播室，在设计中采用了最新的4K 超高清视频技术和环绕声音频技术，充分考虑到技术的先进性和系统的安全性相结合，包括演播室、导控室、音控室、立柜机房共四部分，其中导控室和音控室均配置了环绕声监听环境。
E16演播室作为小型超高清直播演播室系统，主要服务于CCTV 4K 超高清频道日常节目的直播及录制任务，目前已于频道开播日完成了中国网球公开赛赛程4K 直播工作。
一 系统设计1. 设计目标建立以IP 设备为信号传输、信号交换和调度核心的超高清直播演播室系统，充分发挥IP 网络特点，实现视频、通话和控制等系统的IP 化传输和信号交换，搭建一个对未来具有示范性和指导意义的超高清直播演播室系统。
项目建设完成后，应具备： z 系统可以为超高清电视节目制作提供完整的技术平台及技术支持；转播系统，实现IP 化的视频、音频、通话、同步和控制等系统的传输、信号交互和调度；z 使用IP 领域的先进技术和设备，使系统能够使用SDN 的设计理念，通过软件来规划和定义制作规模和形态，实现系统的调度和配置等功能；z 在进行操作时，制作工位和技术工位界面符合系统提供范例和指导；z 系统具有技术升级和扩展能力，以应对未来技术发展和业务规模不断增长的需求。
2. 设计原则根据中央广播电视总台、国家广播电视总局的4K 标准及实施指南，在项目整体设计原则中始终遵循应具有先进性、可行性、通用性、可靠性、稳定性、易用性、兼容性、可扩展性、可升级性。
中央电视台新大楼
中央电视台新大楼中央电视台（CCTV）是中国最大的国家级电视台，总部位于北京市海淀区西三环路。
随着CCTV的不断发展壮大，其原有的办公场所已经不能满足日益增长的需求。
2012年，CCTV开始兴建一座全新的大楼，该建筑即为中央电视台新大楼。
中央电视台新大楼是一座标志性的建筑，由荷兰建筑师奥曼·哈德迈尔·普尔为其设计。
该大楼位于北京中央商务区的核心地段，占地面积约17.5万平方米，建筑面积超过50万平方米，是当时世界上最大的电视台总部建筑。
中央电视台新大楼的设计灵感来源于中国传统文化中的一些元素，如中国结和传统园林。
大楼的外观呈现出流线型的造型，整体线条流畅而简洁。
建筑采用了钢铁和玻璃等现代化的材料，使其在外观上展现出现代与传统的完美融合。
大楼的主体结构由两个高层塔楼组成，形状独特，宛如一对巨大的倒“凹”字。
两座塔楼之间通过一个空中连廊相连，形成一个完整的建筑体量。
在塔楼之间，还设置了一个大型的广场，成为员工休闲和交流的场所。
中央电视台新大楼不仅在外观上吸引眼球，在内部设计上也充满了创意和现代感。
大楼内部设有多个电视演播厅、编辑室、办公区域和设备房间等，以满足CCTV各个部门的工作需求。
此外，大楼还拥有一座大型的会议中心和一个展览馆，可举办各种大型活动。
为了确保工作效率和舒适度，中央电视台新大楼配备了先进的设备和科技系统。
大楼内部设有高速电梯、智能化控制系统、无线网络覆盖等，为员工提供了良好的办公环境。
此外，大楼还采用了节能环保的设计理念，例如利用太阳能和雨水收集系统等，减少对环境的负担。
中央电视台新大楼的落成对于CCTV来说是一个重要的里程碑。
新大楼不仅为CCTV提供了一个现代化的办公场所，也象征着CCTV 在电视行业的领导地位和创新精神。
大楼的建成对于推动中国电视事业的发展和国际交流具有重要意义。
总之，中央电视台新大楼是一座集现代化与传统于一体的标志性建筑。
它不仅在视觉上具有震撼力，同时也为中国电视事业的长远发展提供了坚实的支持基础。
央视新大楼演播室系统PPT课件
37
➢演播室节目的直播
5、延时直播
延时直播是指将现场直播信号进行一定时 间的延时之后再播出，具体延长时间视节目需 要而定，一般在几帧到几十分钟之内。
38
➢演播室节目的直播
延时直播设备
演播室系统采用的延时设备通常分为两种： 固态帧存延时器 硬盘录像机(又称为视频服务器)
4、节目的录制
当 时 演 播 室 使 用 的 切 换 台 是 原 Philips 公 司 的 4 级 M/E DD35切换台，该切换台前三级M/E每级三个键，P/P级包含三 个下游键。对于目前各厂家生产的切换台来说解决上面的问 题很简单，因为现在的切换台均提供多路PGM输出，且各个 输出都可与各个键自由组合。
44
➢演播室节目的直播
服务器延时器厂家和设备型号： 1、EVS公司XT2H 2、索贝公司MSV-555P HD 3、大洋公司磐石服务器 4、ONTEC公司VDRH-9000EX
45
➢演播室节目的直播
根据延时播出系统在演播室系统中的插入位置， 可将延时直播分为：
前端延时 后端延时
46
➢演播室节目的直播
5184/tile (72x72)
Vertical pixels
水平观察角度 垂直视角 对比度 寿命
25847/m2 (2395/ft2) 5184/tile (72x72) 120°(min. 50% brightness) 120°(min. 50% brightness) 3000:1 45000h (full white - half brightness)
67
➢2009年春节联欢晚会技术运作
中央电视台3D演播室系统架构和设计
中央电视台3D演播室系统架构和设计孙培【摘要】使传统演播室具有制作和转播3D电视节目的功能，是3D技术在电视领域的一个发展方向。
本文以中央电视台新址 E16演播室为例，着重对其视频系统构成、信号制作流程、系统核心设备使用以及周边子系统等方面进行解析。
【关键词】中央电视台；3D演播室；高清演播室；视频系统；架构设计： 10.3969/j.issn.1674-8239.2014.07.011中央电视台（简称央视）新台址E16演播室是目前央视唯一的3D高清演播室。
E16演播室包括演播区（150 m2）、视音频导控室、120 m2立柜机房三大部分，是新台址主要用于综合类节目制作的场所。
E16演播室按3D演播室制作流程设计施工，从信号输入、解码、3D信号处理、信号监看，到信号分配、切换、制作以及信号编码输出的完整节目生产环节，具备所有3D节目直播和录播功能。
E16演播室采用文件化和半导体介质相结合的媒体记录和播放方式。
图1、图2分别为演播室导控间和机房。
1 视频系统E16演播室为3D标准的演播室系统，其视频系统包括3D摄像机系统、视频切换系统、矩阵（应急）信号调配系统、外来信号源处理、内部信号源分配、周边机箱板卡、文件化播放和存储、在线包装、慢动作回放等一系列功能要点及特色。
突出体现3D特点的有3D摄像机系统、3D–RIG（支架）调整系统、3D-QC（Quality Control，质量控制）检测、2D转3D、3D编解码等，摄像机、切换台、矩阵及监视器等主要设备都带有3D功能。
目前，高清电视标准有3G带宽和1.5G带宽两种，3D信号都可在这两种标准中运行。
采用低成本3D播出系统，用1.5G的标准高清晰度电视标准，也能兼容播出高清的2D信号。
E16演播室系统外的输入输出信号以3D编码格式传输1.5G Side by Side高清信号（采用两个分辨率相同的图像以左右并列的方式进行信号传输），外来3D 1.5G Side by Side高清信号通过解码为3D Dual-Link（双通道）方式后以2D HD SDI双链路格式进入切换台、矩阵、画面分割器、视频分配器、监视器等，输出信号从3D Dual-Link方式编码成1.5G Side by Side高清信号送出系统。
关于CCTV总部大楼(CCTV Headquarters)设计方案的分析
关于CCTV总部大楼(CCTV Headquarters)设计方案的分析总体概况；由荷兰大都会建筑事务所（OMA）设计的中央电视台总部大楼(CCTV Headquarters) 位于北京东三环路的中央商务区内，占地总面积19.7公顷，由中央电视台(CCTV)主楼、服务楼、电视文化中心(TVCC)及室外工程组成。
其中主楼高234米，地上52层、地下3层，设10层裙楼，建筑面积47万平方米。
主楼的两座塔楼双向内倾斜6度，在163 米以上由“L”形悬臂结构连为一体，建筑外表面的玻璃幕墙(10万平方米，共27400余块)由强烈的不规则几何图案组成。
钢结构总用钢量高达12万吨，混凝土总用量达33万立方米。
当这座梯形结构完工时，它将成为世界上设计最激进的建筑。
它被美国《时代》周刊评选为2007年世界十大建筑奇迹之一。
2007年十大建筑奇迹中，北京就拥有三处（另两处为北京当代万国城和北京奥林匹克体育馆）。
但由于这栋建筑造型花费庞大（约50亿人民币但是总建筑费用远超预期高达200亿人民币其中设计费用高达3.5亿平均每平米630元）、过于奇特、有安全及交通隐患而备受争议。
方案特点：在库哈斯的方案中，整个工程在占地10公顷上的地块分别做CCTV，和TVCC（电视文化中心），其中CCTV 被设计成一座高237M的面积为40.5万㎡的扭曲状大楼。
大楼内部的功能排放次序是是按照电视制作节目的次序而行的，把行政，新闻，广播，演播室，和制作室等相互联接起来形成一条完整的环形过程。
在地块上与CCTV大楼相对应的是相对独立的高层建筑TVCC。
TVCC建筑面积11.6万平方米，功能由酒店，参观中心，公共剧场组成。
其中将两部分分开有两个原因，第一处于安全考虑，CCTV作为国家媒体机构在安全方面要求严格。
同时他有需要建立作为媒体机构开放姿态以更加深入接触观众和市民。
第二两栋建筑特殊位置关系产生了一种张力和对话，使路人在行进过程中产生步移景异的视觉效果。
中央广播电视总台复兴路办公区新闻演播室内通系统的设计与应用
一 新闻演播室通话需求分析新闻演播室日常制播工作可以被形容成为一台精密运转的机器，各执机工种可被形容为机器中每一个运转的齿轮，各工种的完美配合形成了齿轮间的咬合，机器才可正常运行。
因此，部署一套设计合理并且运行稳定的内部通话系统，可使得各工种间的沟通顺畅，导播口令传达清晰迅速，从而使新闻节目的制作及播出安全、高效。
关键词演播室 通话系统两线 四线 级联智能干线(Trunk)中央广播电视总台复兴路办公区 新闻演播室内通系统的设计与应用摘要● 作者 中央广播电视台总台 闫旭1.独立的新闻演播室本地通话需求一般独立的新闻演播室有通话需求的工种为：◆导控室内：导播、各种播出介质放像、在线审片、责编排单、外来信号通联、视频技术、音频技术、灯光技术、在线包装技术（含大屏包装技术）等；◆演播室内：主持人、嘉宾、同声传译、摄像等。
其中，在通话系统设计中，与其勾连最为密切的是音频系统。
通话系统可以通过和音频系统的对接，实现将不同的音频信号（包括PGM、PGM-1及其他外送音频等）通过通话系统链路发送给主持人（还包括嘉宾、同声传译）等工种进行监听。
2.总台复兴路办公区新闻演播室间的通话需求考虑到N01演播室在播出CCTV-1《晚间新闻》时需要在香港平台控制室(此控制室物理位置位于N07导控室内，下文称“香港平台”)进行香港版公益广告插播工作，因此需要建立演播室系统间的通话级联。
由于N01、N07两个演播室在台内的物理位置上距离较远，两个演播室间的走线距离约为2km，因此根据实际距离不同，跨演播室通话系统连线方式也不同。
3.台内外跨区域系统间的通话需求新闻频道经常承担大型转播活动的直播任务，因此需要架设新闻演播室和大型活动前方演播室间的通话系统，实现通话系统的异地互通，从而使前后方主持人均可听到PGM-1的声音。
此外，总台对于重大保障节目时段（如每日19:00《新闻联播》等），采用台内总控通话系统作为应急灾备时互相通信使用，因此也需要为总控通话面板设计并提供相应安装位置。
中央电视台第七演播室(400平米)高清系统改造
中央电视台第七演播室(400平米)高清系统改造
蔺飞
【期刊名称】《现代电视技术》
【年(卷),期】2008(000)009
【摘要】介绍中央电视台第七演播室(400平米)高清系统改造工程,从系统设计思路到设备选型,综合阐述了高清晰演播室系统搭建的方方面面.
【总页数】4页(P77-80)
【作者】蔺飞
【作者单位】中央电视台
【正文语种】中文
【中图分类】TN8
【相关文献】
1.中央电视台100平米高清演播室系统设计思路 [J], 薛军洪;陈刚
2.谈中型演播室灯光系统的局部改造——以陕西广播电视台400平米演播室为例[J], 薛建博
3.全媒体演播室建设思考--从宁波广电集团400平米高清演播室系统谈起 [J], 王征新
4.河南电视台400平米高清演播室视频系统 [J], 傅东锋
5.中央电视台400平米高清演播室系统 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
