初二物理光现象作图专项练习题
人教版八年级物理上学期专题12光现象作图(原卷版人教版)

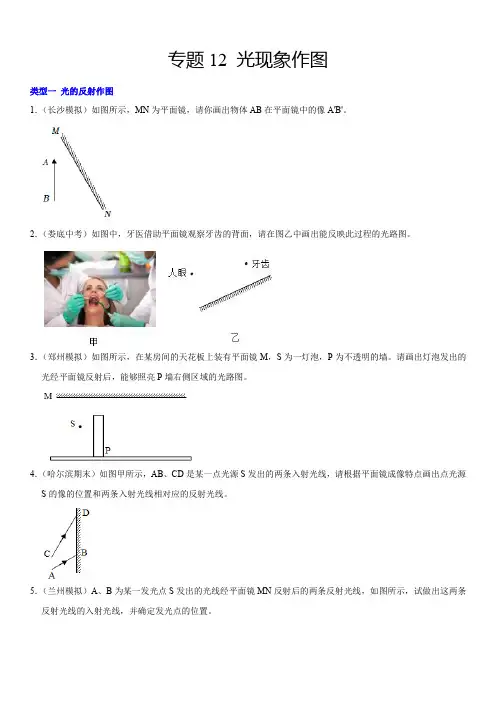

专题12 光现象作图类型一光的反射作图1．（长沙模拟）如图所示，MN为平面镜，请你画出物体AB在平面镜中的像A'B'。
2．（娄底中考）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
3．（郑州模拟）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。
请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
4．（哈尔滨期末）如图甲所示，AB、CD是某一点光源S发出的两条入射光线，请根据平面镜成像特点画出点光源S的像的位置和两条入射光线相对应的反射光线。
5．（兰州模拟）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置。
6．（常州模拟）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S。
（保留作图痕迹）7．（德阳模拟）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。
8．（湖北中考）如图，一束光AB射向平面镜MN，经MN反射后的光线射向另一平面镜M'N'（图中未画出），再经M'N'反射后沿CD射出，CD∥AB。
①请完成光线AB经MN反射的光路图（保留作图痕迹）；②画出平面镜M'N'；③标出两平面镜夹角的度数。
类型二光的折射作图9．（威海模拟）空杯底部有一枚硬币A．由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图。
（画出1条入射光线及其折射光线即可）10．（深圳模拟）一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
11．（郑州模拟）如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC．一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出。
八年级物理《光现象》作图题
45º45º八年级物理《光现象》作图训练题班级姓名一、利用光的直线传播作图1、影子作图（1）、如图2所示。
AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。
2、位置、范围题（1）、如图所示，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的范围）（2）、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图9所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）3、小孔成像作图（1）作出下列小孔成像的光路图．（AB是发光物）（2）、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置（画出光路图，保留作图痕迹）．利用入射光线、反（折）射光线、平面镜、法线、入射点几项间的关系作图1、完成下列反射光路图。
（要求保留作图痕迹）2、光学作图：在图中，画出平面镜的位置．3、要想使与水平方向成30的位置。
（标明镜面与水平方向夹角的度数）4、如图所示，两块平面镜成45º夹角放置，完成光路图。
四、利用平面镜成像特点（轴对称）作图1、请作出三角形的像2、作出图的箭头在平面镜中的像。
3、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。
．4、由发光点S发出的一条光线经平面镜反射后，反射光线将通过A点，试在图中确定这条光线及其反射光线．5、如图所示的两条反射光线都是由同一个点光源发出的光经平面镜反射后形成的，试找出点光源。
6、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）7、如下图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。
请在图中画出平面镜的位置和SA经平面镜反射后的光线。
《光现象》作图题专练
《光现象》作图题专练一．作图题（共25小题）1．如图所示，作出井底之蛙在枯井中所看到的“天”的范围。
2．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。
3．请在如图中的半透明纸上作出蜡烛AB的像A'B'。
4．请画出如图所示的反射光线，并在反射角上标出角度。
5．作出图中入射光线的反射光线。
6．作出从光源S经过平面镜反射到P的光路图。
7．如图所示，方向不变的激光束从光源S斜射到液面上，经液面反射后射到液面上方水平标尺上的某一位置，利用该装置可监测液面的高度变化。
若随着液面变化，标尺上的光点由S1移至S2，请通过光路作图画出光点到达S2时的液面。
8．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出，请在图中作出平面镜放置的位置。
9．如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。
10．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。
11．反光板是摄影中常用的道具如图甲所示，它可以将光源的光线反射到被拍摄人物上，来增加人物的亮度，从而使拍摄的人物更明亮清晰。
请在图乙中画出一束从太阳上S点发出的光，经反光板反射至人脸上的P点的光路图。
12．如图太阳光与地面成30°角斜射过来，要使光线沿竖直方向反射入井中，请画出：①反射光线；②平面镜的位置；③标出反射角的度数。
13．作出AB通过平面镜成的像14．侦查员A在墙外经墙洞下放置的一块平面镜，观察到墙内的盗贼B。
请做出盗贼在平面镜内所成的像B'，并做出侦查员看到盗贼B的光路图。
15．如图，墙壁上竖直放置着一块平面镜，小明将激光笔从S点照向平面镜，在地面上的P 点看到一个光斑，请根据平面镜成像的特点画出激光笔的光路图。
16．如图，点光源S放在平面镜前，A、B为点光源S发出的光经平面镜MN反射后的两条射线，请在答题纸上通过作图确定点光源S和它的像S′的位置。
八年级物理光现象作图专题含答案)
八年级光现象光学作图专题一、作图题（共20题；共100分）1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．2.请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。
3.一束光与镜面成30°角照射到平面镜上．请在图中画出它的反射光线并标出反射角．4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．5.在图中，做出物体AB在平面镜中所成的像（保留作图痕迹）6.根据平面镜成像特点，在下图中画出物体AB 在平面镜MN中所成的像A′B′．7.如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。
8.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．9.如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置，并画出平面镜. （要用直尺，并保留作图痕迹，否则不给分）10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．11.如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．12.S是一点光源，MN是平面镜，请画出光源S 发出的一条光线经平面镜反射经过P点的光路图。
13.如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．14.（2015•巴中）如图所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．15.如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．17.如图乙所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.18.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。
(完整版)初二物理光现象作图专项练习题
45º45º初二物理光现象作图与探究题专项练习题一、光沿直线传播作图1、如图1所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图2所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN 上标出AB所成的像二、光的反射作图1、画出反射光线，并标出反射角的大小2、画出入射光线，并标出入射角的大小3、完成反射光路4、确定平面镜的位置图-1图-2水空气5、如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
图-3 图-4 图-56、如图4示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向。
在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．7、小明要用平面镜将一束太阳光反射到竖井中（如图5所示），请在图上作出平面镜的位置，并计算：镜面与水平面夹角为_________。
三、平面镜成像作图1、画出物体在镜中的像2、画出物体的位置3、确定平面镜的位置4、利用平面镜成像的特点完成反射光路（1、2图并确定点光源的位置）水平面5、如图6所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。
请你运用光学知识作图说明这个小孩为什么能看到水中的明月。
（保留作图的痕迹）6、如图7，S 是发光点，MN 是平面镜，请作出由S 发出的经平面镜反射后过A 点的光线。
7、如图8，已知点光源S 及其在平面镜中的像点 ，入射光线SA ，作出平面镜并把光路补充完整。
四、光的折射作图1、画出反射光线，标出反射角的大小，并大致画出折射光线2、完成光通过玻璃的大致光路3、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图9所示，请画出这束光线在水中行进最后射出水面的光路图。
初中物理：光现象作图题精选全文完整版
空气 水可编辑修改精选全文完整版1.物体AB 放在平面镜前，画出能看到AB 像的范围．2.如图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S 和像点S′．3.如图，由发光点S 发出的光射到水面上，同时发生反射和折射，反射光线经过A 点，试在图中画出入射光线、反射光线和折射光线4.如下图A 所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
5.请在图中画出经过透镜折射后的光线．6.在图中画出反射光线对应的入射光线.7．如图某光源A 发出的入射光线AO ，请在图中画出（1）像的位置和反射光线． （2）大致的折射光线．8.如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。
9.如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A 处有一条金鱼，设小阳的眼睛在B 处，圆球的球心在O 点。
请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。
10.如图甲所示，S 是一个发光点，S’是它在平面镜中成的像，SA 是S 发出的一束光。
请在图甲中画出平面镜的位置和SA 经平面镜反射后的光线．11.如图所示是液面高度监视器，让一束光射向被监视液面，请画出反射光线，并在光屏上标出光点S 。
12.如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．13.如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
14.如图所示，是一束从水中斜射入空气中的光线，请在图中画出它的反射光线和大致的折射光线方向；并标出折射角α。
15.如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。
初二物理光学画图题专项60题+答案解析
初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。
2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。
3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。
4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。
（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。
6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。
7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。
8．如图所示，画出烛光下杆AB在桌面上的影子范围。
9．画出图中入射光线的反射光线。
10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。
11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。
如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。
请画出本次控制电视机的光路。
12．有时，黑板反光会“晃”着部分同学的眼睛。
如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。
13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。
初中八年级物理《光现象》专项作图题
八年级物理《光现象》专项作图题
1、据图13中的入射光线作出这两条光线通过凹透镜后出射光线相应的折射光线。
2. 如图14所示，一束光线垂直射向玻璃棱镜,请在图中画出光折射后通过三棱镜的大致路径。
3. 如图15所示，潜水员眼睛在水下A点处，B 点有条小鱼，C点有只小鸟，请作出潜水员观察鱼、鸟的光路图。
5、完成下面作图：
（1）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。
（保留辅助线）
（2）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图7所示。
请在右图中画出它的入射光线和反射光线的大致方向。
（3）如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线。
（4）请在下图方框中画出合适的透镜。
6、请在图中填透镜、面镜．
7、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．
16、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；
17、根据图中入射光和出射光的情况在方框内填上一个适当的光学元件。
4、如图12所示，分别画出与图中折射光线对应的入射光线。
初中物理八年级光现象作图专项练习(含答案)
光现象作图专项练习（含答案）1.在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的A′B′。
2.画出图中入射光线经平面镜反射后的光线。
3.如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线；4.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。
5.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。
请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。
6.一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
7.小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。
（保留必要的作图痕迹）8.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。
9.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
10.如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
11.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线｡12.请在图中画出物体AB在平面镜中所成的像A'B'。
13.光从空气斜射向玻璃，发生反射和折射。
请完成光路。
并标出反射角的度数。
14.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
15.如图所示，a、b两条光线是由同一发光点S发出的经平面镜反射后的光线，试根据平面镜成像特点，作出发光点S的位置。
16.一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。
八年级物理《光现象》作图专项练习
八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。
图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。
2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。
二、光的反射4、一束光照射到平面镜上，如图所示。
请在图中画出反射光线并标出反射角的度数。
5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。
三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。
8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。
9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。
为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。
请在图乙中画出A处司机看到B处乘客的光路图。
10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。
姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。
11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。
13、作出图中的折射光线。
14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。
第4章 光现象 专项训练 光现象作图 课件 人教版(2024)物理八年级上册
9.在防溺水教育活动中,老师告诉学生,池塘里水的实际深度比看起来要深, 不能贸然下水游泳。下图是解释这一现象的情境,A处有一物体,A'是岸边 儿童看到该物体的像。请作出过O点的入射光线,并标出入射角。
解析:连接AO可得入射光线,过入射点O垂直水面画出法线,入射光线与法 线的夹角为入射角。
10.如图所示,试画出光通过三棱镜时两次折射的大致光路,并画出相应的 法线。
二、平面镜成像作图 4.请根据平面镜成像的特点,作出像A'B'对应的物体AB。
解析:先作出像点A'、B'关于平面镜的对称点A、B,用实线连接A、B即为物 体AB。
5.如图所示,女孩到鞋店去买鞋,她站在镜子MN前看自己穿着新鞋的效果。 画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。
解析:根据平面镜的特点在平面镜的另一侧作出新鞋的点A的对称点A',即 为其在平面镜中的像;连接像点与眼睛B点与镜面相交于一点O,即为入射 点,连接AO、OB,则AO是入射光线,OB为反射光线。
解析:先垂直于界面作出法线,光从空气斜射入玻璃中时,折射角小于入射 角,所以折射光线要靠近法线;光从玻璃斜射入空气中时,折射角大于入射 角,此时折射光线要远离法线。
11.如图所示,小羽家墙角有一鱼缸,盛了一部分水,小羽用激光笔从A点射向 水面,在缸底C点和墙上B点照出两个光斑,请帮小羽完成激光笔射出的光 形成光斑的光路图。
解析:由题知,在鱼缸底部C点和墙上B点发现两个光斑,这两个光斑分别是 由光的折射和光的反射形成的。先作出激光笔在A点关于水面的对称点A', 即像点;因为反射光线的反向延长线一定过像点,所以再连接像点A'和B点, 连线与水面的交点O为入射点,则OB为反射光线,再连接AO,即为入射光线; 最后连接OC为折射光线。
光现象作图+专题练习-+2024-2025学年人教版物理八年级上册
光现象作图
光的直线传播作图
1．[物理观念]如图是两根标杆及它们在灯光下的影子，请在图中画出灯的位置(用点P表示).
第1题图
2．如图所示，点S表示太阳，AB箭头表示小鸟，请画出在阳光下飞行的小鸟在地面上的影子A'B'.
第2题图
光的反射作图
3．(2023·来宾兴安区期中)请在图中画出对应的入射光线并标出入射角.
第3题图
4．[物理学与日常生活]自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图所示.请在图上准确画出所给入射光线经两平面镜反射后的反射光线.
第4题图
平面镜成像作图
5．如图所示，请根据平面镜成像的特点，画出物体MN的像M'N'.
6．女孩到鞋店去买鞋，如图是她站在平面镜前试鞋的情景.请画出女孩的眼睛A点看到鞋面B点在平面镜中所成像的光路图.
第6题图
7．如图所示，发光点S位于一个平面镜前，S'是发光点在平面镜中的像，试作出平面镜和入射光线SO的反射光线.
第7题图
光的折射作图
8．(2023·贵港潭塘区期末)如图是一条经水面反射后的光线，请在图中画出其入射光线的准确方向及对应的折射光线的大致方向.
9．(2023·本溪)小明将两个大小相同的红、蓝环粘在一起形成“8”字.手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示.请在图乙中作出：
(1)红环最上端A点在水中的像A'点；
(2)B'点为蓝环最下端B点的像，请完成从C点看到B点的光路.。
八年级物理上册光现象作图专题训练(含答案)精选全文完整版
可编辑修改精选全文完整版光现象作图专题训练1．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
2．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。
3．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。
4．根据光的反射定律，在图中完成潜望镜中的光路。
5．如图所示，A 是烛焰上的一点，B 是人眼的位置，请画出A 点发出的一条光线经平面镜反射后经过B 点的光路图。
6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。
下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。
7．如图所示，S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S 在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。
8．图甲为开封铁塔及其倒影的美景。
请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A 点表示水中“塔尖”的位置。
M AB a 'b 'S'9．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）； ②画出平面镜；③标出两平面镜夹角的度数。
10．如图所示，CD 是中间有小孔的硬纸板，请用光学作图法画出人眼在E 位置通过小孔看到的范围。
11．根据平面镜成像特点，在图中画出物体在平面镜中所成的像。
12．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB 通过薄玻璃板反射所成的像。
（_______） ②小红在E 点看到时，从A 点发出的一条光线经薄玻璃板反射后刚好经过E点，画AB MN MN M N ''M N ''CD //CD AB AB MN M N ''AB MN A B ''A'B''A出这条入射光线及其反射光线。
八年级物理光学作图专项训练及标准答案
光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。
是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。
八年级上册物理教科版【习题】专题训练(三) 光现象作图
专题训练(三) 光现象作图
1. “井底之蛙”常用来形容“目光短浅”。如图所示，在枯井底趴 着一只青蛙，画出青蛙看到井外视野的大致范围。(用A点代表青蛙 的眼睛)
第1题图
1 2 3 4 5 6 7 8 9 10
专题训练(三) 光现象作图
2. 请在如图中作出物体AB在地上形成的影子，并用 表示。
第2题图
1 2 3 4 5 6 7 8 9 10
专题训练(三) 光现象作图
3. 根据光的反射定律，完成图中的光路图。
1 2 3 4 5 6 7 8 9 10
专题训练(三) 光现象作图
4. 小明想通过垂直井道把太阳光引到地铁车站的M处，请你帮他解决 这一问题。你需要什么器材？请在图中画出光路图。
1 2 3 4 5 6 7 8 9 10
专题训练(三) 光现象作图
5. 作出图中物体MN在平面镜中所成的像M'N'。(保留作图痕迹)
第5题图
1 2 3 4 5 6 7 8 9 10
专题训练(三) 光现象作图
6. 图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光 线分别与a'、b'重合，根据平面镜成像的特点在图中画出平面镜，并找 出S在平面镜里的像S'。
1 2 3 4 5 6 7 8 9 10
专题训练(三) 光现象作图
10. (2023·黑龙江大庆)如图所示，A为暗室中的点光源，B为不透光薄 板，B与上方水平放置的平面镜左边缘对齐，请画出B右侧水平地面被 光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面的光 线)。
1 2 3 4 5 6 7 8 9 10
第图
1 2 3 4 5 6 7 8 9 10
部编物理八年级上册专题04光现象作图(解析版)含答案
专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
初二物理光现象作图题
“光现象”作图题归类例1. 如图1所示，AO是入射光线，MN为平面镜，在图1中作出AO的反射光线。
图1例2. 如图2所示，物体AB上的B点在平面镜里所成的像点为B”，在图中作出平面镜的位置和物体AB在平面镜中的像A”B”。
图2例3. 小明用平面镜将一束太阳光反射到竖井中（如图3所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
图3 图4例4. 有一光源S在平面镜前，经平面镜MN的一束反射光如图4所示，请你根据平面镜成像的特点确定光源位置，并完成光路图1二. 作物体的像给出物体和平面镜，作出平面镜内物体的像。
例2. 如图2所示，物体AB上的B点在平面镜里所成的像点为B”，在图中作出平面镜的位置和物体AB在平面镜中的像A”B”。
图2三. 确定反射面或平面镜利用光的反射定律和光线关系确定反射面。
例3. 小明用平面镜将一束太阳光反射到竖井中（如图3所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
四. 确定光源或物体位置平面镜成像的原理是光的反射，我们可以根据这个原理在平面镜或反射光路中确定光源或物体的位置。
例4. 有一光源S在平面镜前，经平面镜MN的一束反射光如图所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。
23作图题练习1、如图1所示，确定发光点S 的位置。
2、如图2所示，确定平面镜的位置。
3、在图3中画出经过平面镜反射后的光线。
4、如图4所示，根据光的反射规律确定发光点S 在镜中所成的像S′.5、根据平面镜成像的特点，在图5作出物体AB 在平面镜中所成的像A ′B ′．6、如图6所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经过A 点，请作出该光线的光路图．7、为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图7中画出平面镜的位置，并完成光路图。
8、AB 和CD 均为发光点S 经平面镜反后的反射线，试确定出S 的位置。
9、S 为发光点，试确定出木块M 另一侧能看到S 点的像的区域。
八年级物理光现象作图专题练习
八年级物理光现象作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，S为一发光点，请根据平面镜成像的特点，画出从S发出的光经平面镜反射后通过A点的光路图。
2．一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线．（_________）3．如图所示，已知光线AO斜射入水中，O为入射点．请作出其反射光线OB和进入水中的折射光线OC的大致方向．4．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．5．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势，画出她的脚尖B 点的光线经过平面镜后进入人眼A点的光路图。
（______）6．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
（__________）7．一束光线与水平面成30°角斜射到水面上，同时发生了反射和折射，请在图甲中画出折射光线的大致方向，并标出反射角的度数________。
8．请在图中根据物体AB及平面镜的位置作出它的像。
（_______）9．如图所示，楼梯拐角处装了一块平面镜，能让上楼、下楼的同学看清楼道的情况。
请画出A点处的同学通过镜子看见B点的光路图。
10．如图所示，请画出反射光线对应的入射光线。
11．小罗在湖边看到了奇怪的现象：水中的鱼的附近有只小鸟，如图所示，A点是小罗眼睛所在的位置，B'点是看到的小鸟的虚像位置，C'点是看到的鱼的虚像位置，请在图中画出：（1）小鸟的实际位置B；（2）从鱼射入小罗眼中的入射光线和折射光线。
12．已知S′是点光源S在平面镜中的像，点光源S发出一束光线射向平面镜后被反射，反射光线ab经过一凹透镜，如图所示，试确定点光源S的位置并画出入射光线和经过凹透镜后的折射光线．（______）13．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．（____）14．如图所示，画出图中入射光线OA的反射光线OB。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
45º
45º
初二物理光现象作图与探究题专项练习题
一、光沿直线传播作图
1、如图1所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图2所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN 上标出AB所成的像
二、光的反射作图
1、画出反射光线，并标出反射角的大小
2、画出入射光线，并标出入射角的大小
3、完成反射光路
4、确定平面镜的位置
图-1
图-2
水
空气
5、如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
图-3 图-4 图-5
6、如图4示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向。
在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．
7、小明要用平面镜将一束太阳光反射到竖井中（如图5所示），请在图上作出平面镜的位置，并计算：镜面与水平面夹角为_________。
三、平面镜成像作图
1、画出物体在镜中的像
2、画出物体的位置
3、确定平面镜的位置
4、利用平面镜成像的特点完成反射光路（1、2图并确定点光源的位置）
水平面
5、如图6所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。
请你运用光学知识作图说明这个小孩为什么能看到水中的明月。
（保留作图的痕迹）
6、如图7，S 是发光点，MN 是平面镜，请作出由S 发出的经平面镜反射后过A 点的光线。
7、如图8，已知点光源S 及其在平面镜中的像点 ，入射光线SA ，作出平面镜并把光路补充完整。
四、光的折射作图
1、画出反射光线，标出反射角的大小，并大致画出折射光线
2、完成光通过玻璃的大致光路
3、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图9所示，请画出这束光线在水中行进最后射出水面的光路图。
4、如图10是水中的鱼反射出的一条光线。
请在图中画出此光线在空气中的传播方向及人眼看到与的大致位置。
S
A S '
图-6 图-7 图-8 ︒45空气水空气水︒60空气玻璃︒70水
空气 图-9 图-10
五、实验、探究
1、为了探究光反射时的规律，小明进行了如图所示的实验。
（1）请在图中标出反射角的度数。
（2）实验时从光屏前不同的方向都能看到光的传播路径，这是
因为光在光屏上发生了反射。
（3）若将F板向后折，则在F板上（填“能”或“不能”）
看到反射光，此时反射光线和入射光线（填“在”或“不在”）同一平面内。
（4）如果让光线顺着EO的方向射向镜面，会发现反射光线沿着OF方向射出，这表明：。
（5）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：。
（6）该实验我们可以得到的结论是：
2、在“探究平面镜成像特点”的实验中：
（1）实验室提供了如下器材：①厚为2mm的茶色玻璃②厚为5mm
的透明玻璃③直尺④光屏⑤两只相同的蜡烛⑥火柴。
探究活动中应选用
的玻璃板是_____（填序号）。
实验中采用透明玻璃板代替平面镜的目的是：。
（2）实验中采用两只等大的蜡烛A、B的目的是：。
点燃A 蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的大小；进一步观察A、B两支蜡烛在刻度尺上的位置发现，像和物的连线与玻璃板，像和物到玻璃板的距离。
（3）为了探究平面镜成像的虚实，先移去后面的蜡烛B，并在原位置上放一光屏，发现在光屏上______（填“能”或“不能”）成像；或将手放到B处，______（填“会”或“不会”）烧手；证明平面镜所成的像是像。
3、请观察下图，这是小明利用玻璃砖进行光的折射实验时所发现的现象，请根据图像回答：（1）光从一种介质_________入另一种介质时，传播方向会发生_______，这种现象就叫做光的折射。
（2）请你在图中做出折射光线射出玻璃的光路。
（3）小明在此次实验中发现反射角______（填“大于”“小于”或“等于”）入射角，折射角______（填“大于”“小于”或“等于”
（4）小明在此次实验中还发现若入射角增大，则
反射角（填“增大”“不变”或“减小”），
折射角（填“增大”“不变”或“减小”）。
