空调风系统风速选择
风管风速标准

风管风速标准风管风速标准是指在风管内流动的空气速度的规定范围,是确保风管系统正常运行和达到预期效果的重要参数。
风管风速标准的合理确定对于空调、通风、排烟等系统的设计、施工和运行具有重要的指导意义。
本文将从风管风速标准的重要性、确定方法以及常见标准进行介绍。
首先,风管风速标准的重要性不言而喻。
合理的风速标准可以保证空气在风管内的均匀分布,避免出现死角区域,从而保证整个室内空气质量的均衡。
同时,合理的风速标准还可以减小系统的风阻,降低系统的能耗,延长设备的使用寿命。
因此,确定合理的风管风速标准对于系统的正常运行和节能减排具有重要的意义。
其次,风管风速标准的确定方法主要包括经验法和计算法。
经验法是指根据实际工程经验和相关规范标准来确定风速标准,这种方法简单直观,但受限于经验的积累和适用范围。
计算法是指通过流体力学原理和相关计算公式来确定风速标准,这种方法能够更准确地反映系统的实际情况,但需要进行复杂的计算和分析。
一般来说,综合考虑经验法和计算法可以得出较为合理的风管风速标准。
最后,常见的风管风速标准主要包括通风风速标准、空调风速标准和排烟风速标准。
通风风速标准一般为0.2-0.3m/s,可以保证室内空气的流通和新风的有效供应。
空调风速标准一般为1.5-2.5m/s,可以保证室内空气的舒适性和均匀性。
排烟风速标准一般为≥8m/s,可以保证在火灾事故时烟气的有效排出。
这些标准是根据相关规范和实际工程经验得出的,可以作为设计、施工和运行的重要参考依据。
综上所述,风管风速标准是风管系统设计、施工和运行中的重要参数,合理的风速标准对于系统的正常运行和节能减排具有重要的意义。
确定风管风速标准的方法主要包括经验法和计算法,常见的风速标准包括通风风速标准、空调风速标准和排烟风速标准。
希望本文的介绍对于相关工程技术人员有所帮助,能够更好地应用于实际工程中。
暖通空调安装工程中的风速规范要求

暖通空调安装工程中的风速规范要求暖通空调系统在建筑物中的应用越来越广泛,而在安装这些系统时,风速规范要求是非常重要的一部分。
本文将探讨在暖通空调安装工程中的风速规范要求,包括风速的定义、风速的重要性以及相应的规范标准。
一、风速的定义风速是指空气在单位时间内通过一个单位面积所产生的流量。
在暖通空调系统中,风速直接影响着空气的流动性能和舒适度。
过高或者过低的风速都会引起一系列问题,如噪音、空气不均匀、温度差异等。
二、风速的重要性1. 舒适度适宜的风速是保证室内舒适度的关键因素之一。
根据人体对风速的感知,通常建议在空调制冷模式下,风速控制在0.25~0.35m/s之间,而在供暖模式下,风速应该控制在0.15~0.25m/s之间。
适当的风速可以提供较好的风降温效果或者风暖效果,并且不会给人带来不适感。
2. 空气流动性能合适的风速可以保证空气在室内均匀流动,避免局部死角出现。
通过控制风速,可以让室内空气均匀混合,保持一定程度的换气效果,减少室内物质的积聚和异味的产生。
3. 节能合理控制风速也有助于节约能源。
过高的风速会造成风阻增大,增加风机的工作负荷,从而导致能耗的增加。
增加风速还会使室内温度分布不均匀,要求空调系统更频繁地工作来调整温度,进一步增加能耗。
三、风速规范标准国家对于暖通空调系统中的风速规范有一定的标准要求,以下是一些常见的规范:1. ASHRAE标准ASHRAE (美国暖通空调工程师学会)是国际上公认的暖通空调设计和规范标准之一。
根据ASHRAE 55标准,人体对于垂直风速的舒适性感知范围为0.1~0.4m/s。
同时,ASHRAE 62.1标准也规定了风速的最小要求,一般要求风速不低于0.15m/s。
2. GB 50736标准GB 50736标准是中国的暖通空调系统设计与施工规范。
根据该标准,室内空调系统在制冷模式下,风速的舒适范围为0.20~0.30m/s;在供暖模式下,舒适范围为0.10~0.20m/s。
通风与空调系统风管、风口的风速要求

通风与空调系统风管、风口的风速要求
《民用建筑供暖通风与空气调节设计规范》(GB 50736-2012)
6.6.3 通风与空调系统风管内的空气流速宜按表6.6.3采用。
表6.6.3 风管内的空气流速(低速风管)
注:1. 表列值的分子为推荐流速,分母为最大流速。
2. 对消声有要求的系统,风管内的流速宜符合本规范10.1.5的规定。
6.6.4 自然通风的进排风口风速宜按表6.6.4.1采用。
自然通风的风道内风速宜按表6.6.4.2采用。
表6.6.4-1 自然通风系统的进排风口空气流速(单位:m/s)
表6.6.4-2 自然进排风系统的风道空气流速(单位:m/s)
6.6.5 机械通风的进排风口风速宜按表6.6.5采用。
表6.6.5 机械通风系统的进排风口空气流速(单位:m/s)
《洁净厂房设计规范》(GB 50073-2013)
4.4.6 根据室内容许噪声级要求,净化空调系统风管内风速宜符合下列规定:
1. 总风管风速宜为6~10m/s。
2. 无送、回风口的支风管风速宜为4~6m/s。
3. 有送、回风口的支风管风速宜为2~5m/s。
《煤炭工业供热通风与空气调节设计规范》(GB/T 50466-2008)
4.2.3 有消声要求的通风与空气调节系统,其风管内的风速宜按表4.2.3选用。
表4.2.3 风管内的风速(单位:m/s)。
风量风速计算方法

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注:民用住在≤35dB(A),商务办公≤45dB(A)二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则:(1)人不经常停留的地方;(2)房间的边和角;(3)有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5~4.0 m/s风机盘管接风管的风速:通常为1.5~2.0 m/s,不能大于2.5 m/s,否则会将冷凝水带出来.3、散流器布置散流器平送时,宜按对称布置或者梅花形布置,散流器中心与侧墙的距离不宜小于1000mm;圆形或方形散流器布置时,其相应送风范围(面积)的长宽不宜大于1:1.5,送风水平射程与垂直射程()平顶至工作区上边界的距离)的比值,宜保持在0.5~1.5之间.实际上这要看装饰要求而定,如250×250的散流器,间距一般在3.5米左右,320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管:常用在空调送、回风管道(优点:使用寿命较长,摩擦阻力小,制作快速方便,可工厂预制也可现场临时制作;缺点:受加工设备限制,厚度不宜超过1.2mm)B、普通钢板风管:常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成,对焊接技术有一定要求)C、无机玻璃钢风管:常用于消防防排烟系统(优点:具有耐腐蚀、使用寿命长,强度较高的优点,造价与钢板风管基本相同;缺点:质量不稳定,某些厂商生产的材料质量比较差,强度和耐火性达不到要求,现场维修较困难)D、硅酸盐板风管:常用排烟管道(优点与无机玻璃钢板相类似,显著特点是防火性能较好;缺点:综合造价较高)E、复合保温板风管:常用有:上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管:常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点,但其风管阻力比较大,且对施工管理要求比较高)G、其他风管:土建、砖茄、布风管等2)按风管作用分:送风、回风、排风、新风管等3)按风管内风速分:低速、高速风2、风口分类:1)按风口材料分:铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分:A、百叶风口:门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器:方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口:具有送出旋转达射流,诱导比大,风俗衰减快等特点D、球型喷口:送风距离大,适合送风距离较大的地方,如各种大厅、展厅及大型装配车间等E、其他风口:球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一:风系统的划分→流程二:系统风量计算→流程三:确定送风方式→流程四:确定风管布置→流程五:计算风管尺寸→流程六:风口设计选型→流程七:阻力平衡计算机气流组织校核流程一:风系统的划分一个完整的风系统至少应包括:送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分:分几个系统?每个系统在扫描区域?………在水系统中的大面积区域,一般设有机房,则个根据机房情况进行系统划分,而对于多联机系统来说,内机风量有限,且型号比较固定,根据已有型号进行合理的系统划分即可流程二:系统风量计算送风量计算的依据:空调房间的送风量G通常按照夏季最大的室内冷负荷,由下公式计算确定:公式: G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷(KW)H n —室内空气焓值(KJ/Kg)H s —送风焓值(KJ/Kg)t n —室内温度(℃)t s —送风温度(℃)c —空气定压比热[KJ/(Kg. ℃)] ,可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³),在标准大气压下,空气稳定20℃时,取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取:注:一般在多联机设计中,一般是根据室内冷负荷确定室内机的选择,因此室内的风系统可查相关产品手册确定,根据空调房间的区域面积确定风口个数,根据送风距离选择中或高静压的机型,从而主管及各支管的风量就已经确定.流程三:确定送风方式根据房间功能及装修要求等情况去顶送风方式:侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四:确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置:主管走向、支管布置、送/回风管位置流程五:计算风管尺寸采用嘉定流速计算风管截面积,确定风管尺寸1、公式: S=G/3600V确定主风管及各分支管截面积S —风管截面积(㎡)G —风管内风量(m³/h)V —风管内风速(m/h),一般做设计时候,空调送风主管风速不宜大于6 m/h,支管风速不宜大于3 m/h,具体风速可参照下表:低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸:圆形常用规格(mm):Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格(mm):120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六:风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2~4米的顶部送风中选择什么样的风口比较合适:双层百叶、圆形(方形)散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适:双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适:双层百叶、圆形(方形)散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口:1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端,调节叶角度,可得到相应送风距离和扩散角、4前排叶片平行于短边为A型,叶片平行于长边为B型◇单层百叶风口:1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型,叶片平行于长边为B型◇侧壁格栅风口:1可用做回风和新风口、2装在墙壁上比较美观,看不见后面的东西、3作为新风口时,后面加铝板网或过滤网、4不注明时,叶片平行于长边◇可开式风口:1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大,但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形(方形)散流器:1气流型式为贴附型(平送型)、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸,便于安装,调试、5送风加调节阀,回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm,即为(A+75)×(B+75)◇三面吹散流器:1气流型式为贴附型(平送型)、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸,便于安装,调试◇条形直片式散流器:1突了线性设计特点、2用于室内和环形分布的送,回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网,可看不见里面,起遮挡作用、5多个风口并接使用,并缝处有插接板◇条缝活叶型风口:1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片,可调制气旋方向和大小、4可根据要求做多组,但不宜做的太宽,最多不得超过十组◇自垂百叶式风口:1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂,隔绝室内外空气交换,当室内气压大于室外时,气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向,即A型或B型◇地送风固定百叶风口:1此风口型材刚性好,并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风,所以不宜做的过大◇遮光百叶风口:1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口:1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小,R>1.5米为宜◇网式回风口:1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口:1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀:1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器:1用于冷暖送风,常安装在顶棚上、2吹出气流呈贴附(平送)型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器:1用于冷暖送风,常安装在顶棚上、2出口风速大,射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器:1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致,小巧玲珑、4用于顶棚较低的较小房间送风,其中Φ126. Φ205叶片密度大,其余规格叶片单边间距为25mm◇圆形斜叶片散流器:1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器:1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口:1是一种喷口型送风口,风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节,按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩:1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口:1其叶片设计成特殊形状、2只有防雨溅入内部的功能,一般安装在外墙上做新风口、3风口后面可以加铝板网,以防鸟或虫进入◇可开式单层百叶风口:1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装,清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器:1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰,使造型风格上得到完美的统一、2便于安装,清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风:1此风口安装在外墙上,即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好,因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式(变风量)喷口:1风口出口段采用特形曲线,使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程,风量的控制,适用于大型厅展,以达到侧向吹出距离远,并扩展其流向下扩展◇带灯箱,静压箱的条缝送风口2、根据风量确定风口尺寸(假定流速法)风口的风速选择卡参考下表流程七:阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值:Pm为0.8~1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时,K=3~5弯头三通少时,K=1~22)校核各支管阻力平衡,如分支管比较多时,需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理,避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管:风管尺寸=风量/风速风量=房间面积*房间高*换气次数例:风量40000m³/h,风速9m/s,得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸:1500×800mm,而根据矩形常用规格只有:1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例,其计算步骤和方法如下:1、绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量段长度一般按两管件间中心线长度计算,不扣除管件(如三通、弯头)本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加.对除尘系统会增加设备和管道的磨损,对空调系统会增加噪声.流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此,必须通过全面的技术经济比较选定合理的流速.根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速(m/s)表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速(m/s)3、据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力.定风管断面尺寸时,应采用规范统一规定的通风管道规格,以利于工业化工制作.风管断面尺寸确定后,应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下,除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量,两并联支管的阻力必须保持平衡.对一般的通风系统,两支管的阻力差应不超过15%,除尘系统应不超过10%.若超过上述规定,可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力,达到阻力平衡.调整后的管径按下式计算:(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出,采用本方法时,不宜改变三通的支管直径,可在三通支管上先增设一节渐扩(缩)管,以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时,例如在20%以内,可不改变支管管径,将阻力小的那段支管的流量适当加大,达到阻力平衡.增大后的风量按下式计算:(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大,阻力也随之增大;同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度,调节管道阻力,从理论上讲是一种最简单易行的方法.必须指出,对一个多支管的通风空调系统进行实际调试,是一项复杂的技术工作.必须进行反复的调整、测试才能完成,达到预期的流量分配.5、计算系统的总阻力。
暖通规范中关于各类常见风管风速、风口风速、水管流速的规定

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V(m/s),应根据送风口的高度、型式及布置经过计算确定,当送风口位于房间上部时,送风速度宜取:V= 5~15m/s;当送风口位于离地不高处时,送风速度宜取:V =0.3m/s~0.7m/s;回风口的回风速度,宜取:V=0.3m/s。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2.8.71.2、热风幕的送风速度:公共建筑的外门,风速不宜大于6 m/s,高大外门不应大于25m/s。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2.8.152、送排回风口2.1、进风、排风口风速(m/s)注:风口风速应按实际有效面积计算,一般百叶风口的遮挡率取50%。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用:来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用:来源:GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s,且不宜大于10m/s;排风罩接风管的喉部风速应取4~5m/s。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。
孔板下送风的出口风速,从理论上讲可以采用较高的数值。
因为在一定条件下,出口风速较高时,要求稳压层内的静压也较高,这会使送风较均匀;同时,由于送风速度衰减快,对人员活动区的风速影响较小。
但当稳压层内的静压过高时,会使漏风量增加,并产生一定的噪声。
一般采用3m/s"'_'5m/s 为宜。
通风、空调系统风管内的空气流速

通风、空调系统风管内的空气流速1、一般工业建筑的机械通风系统风管内风速,按表11.5-2采用。
一般工业建筑的机械通风系统风管内风速(m/s)表11.5-22、通风、空调系统风管内的网速及通过部分部件时的迎面风速,按表11.5-3采用。
通风、空调系统风管内的风速及通过部分部件时的迎面风速(m/s)表11.5-33、暖通空调部件的典型设计风速,按表11.5-4采用暖通空调部件的典型设计风速(m/s)表11.5-44、根据所服务房间的允许噪声级,通风空调风管和出风口的最大允许风速,按表11.5-5采用。
通风空调风管和出风口的最大允许风速(m/s)表11.5-5注:①百叶风口叶片间的气流速度增加10%,噪声的声功率级将增加2dB,若流速增加一倍,噪声的声功率级约增加16dB。
②对于出口处无障碍敞开风口,表中的出风口速度可以提高1.5~2.0倍。
5、高速送风系统中风管的最大允许风速,按表11.5-6采用。
高速送风系统中风管的最大允许风速表11.5-66、推荐的送风机静压值,见表11.5-7推荐的送风机静压值表11.5-77、空调系统冷凝水管管径选择推荐值,见表11.5-8冷凝水管管径选择推荐值表11.5-6注:(1)DN=15mm的管道,不推荐使用。
(2)立管的公称直径,就与水平干管的直径相同。
风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水,必须及时予以排走。
排放冷凝水管道的设计,应注意以下事项:沿水流方向,水平管道应保持不小于千分之一的坡度;且不允许有积水部位。
当冷凝水盘位于机组负压区段时,凝水盘的出水口处必须设置水封,水封的高度应比凝水盘处的负压(相当于水柱温度)大50%左右。
水封的出口,应与大气相通。
注:(1)采用聚氯乙烯塑料管时,一般可以不必进行防结露的保温和隔汽处理。
(2)采用镀锌钢管时,一般应进行结露验算,通常应设置保温层。
冷凝水立管的顶部,应设计通向大气的透气管。
设计和布置冷凝水管路时,必须认真考虑定期冲洗的可能性,并应设计安排必要的设施。
风量风速计算方法

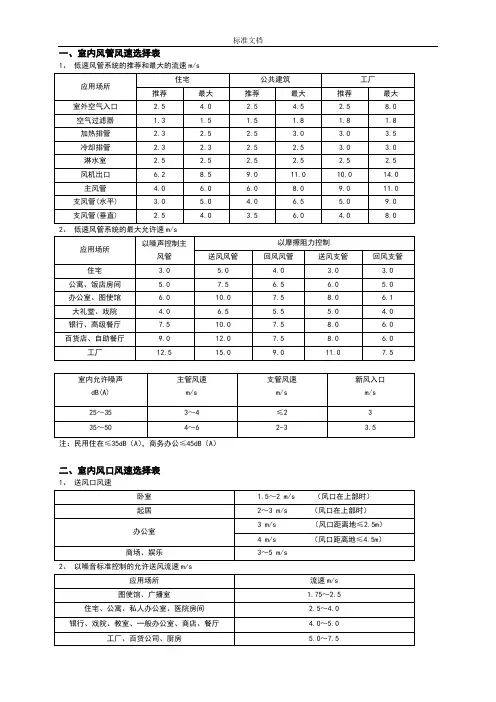

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注:民用住在≤35dB(A),商务办公≤45dB(A)二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则:(1)人不经常停留的地方;(2)房间的边和角;(3)有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:~ m/s风机盘管接风管的风速:通常为~ m/s,不能大于 m/s,否则会将冷凝水带出来.3、散流器布置散流器平送时,宜按对称布置或者梅花形布置,散流器中心与侧墙的距离不宜小于1000mm;圆形或方形散流器布置时,其相应送风范围(面积)的长宽不宜大于1:,送风水平射程与垂直射程()平顶至工作区上边界的距离)的比值,宜保持在~之间.实际上这要看装饰要求而定,如250×250的散流器,间距一般在米左右,320×320米在米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管:常用在空调送、回风管道(优点:使用寿命较长,摩擦阻力小,制作快速方便,可工厂预制也可现场临时制作;缺点:受加工设备限制,厚度不宜超过B、普通钢板风管:常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成,对焊接技术有一定要求)C、无机玻璃钢风管:常用于消防防排烟系统(优点:具有耐腐蚀、使用寿命长,强度较高的优点,造价与钢板风管基本相同;缺点:质量不稳定,某些厂商生产的材料质量比较差,强度和耐火性达不到要求,现场维修较困难)D、硅酸盐板风管:常用排烟管道(优点与无机玻璃钢板相类似,显着特点是防火性能较好;缺点:综合造价较高)E、复合保温板风管:常用有:上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管:常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点,但其风管阻力比较大,且对施工管理要求比较高)G、其他风管:土建、砖茄、布风管等2)按风管作用分:送风、回风、排风、新风管等3)按风管内风速分:低速、高速风2、风口分类:1)按风口材料分:铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分:A、百叶风口:门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器:方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口:具有送出旋转达射流,诱导比大,风俗衰减快等特点D、球型喷口:送风距离大,适合送风距离较大的地方,如各种大厅、展厅及大型装配车间等E、其他风口:球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一:风系统的划分→流程二:系统风量计算→流程三:确定送风方式→流程四:确定风管布置→流程五:计算风管尺寸→流程六:风口设计选型→流程七:阻力平衡计算机气流组织校核流程一:风系统的划分一个完整的风系统至少应包括:送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分:分几个系统每个系统在扫描区域………在水系统中的大面积区域,一般设有机房,则个根据机房情况进行系统划分,而对于多联机系统来说,内机风量有限,且型号比较固定,根据已有型号进行合理的系统划分即可流程二:系统风量计算送风量计算的依据:空调房间的送风量G通常按照夏季最大的室内冷负荷,由下公式计算确定:公式: G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m3/h)Q q、Q x —室内总全冷负荷和总显冷负荷(KW)H n —室内空气焓值(KJ/Kg)H s —送风焓值(KJ/Kg)t n —室内温度(℃)t s —送风温度(℃)c —空气定压比热[KJ/(Kg. ℃)] ,可取 KJ/(Kg. ℃)ρ—空气密度(Kg/m3),在标准大气压下,空气稳定20℃时,取 Kg/m3舒适型空调和工艺空调的送风温度差可参考下表选取:注:一般在多联机设计中,一般是根据室内冷负荷确定室内机的选择,因此室内的风系统可查相关产品手册确定,根据空调房间的区域面积确定风口个数,根据送风距离选择中或高静压的机型,从而主管及各支管的风量就已经确定.流程三:确定送风方式根据房间功能及装修要求等情况去顶送风方式:侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四:确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置:主管走向、支管布置、送/回风管位置流程五:计算风管尺寸采用嘉定流速计算风管截面积,确定风管尺寸1、公式: S=G/3600V确定主风管及各分支管截面积S —风管截面积(㎡)G —风管内风量(m3/h)V —风管内风速(m/h),一般做设计时候,空调送风主管风速不宜大于6 m/h,支管风速不宜大于3 m/h,具体风速可参照下表:低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸:圆形常用规格(mm):Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格(mm):120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六:风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2~4米的顶部送风中选择什么样的风口比较合适:双层百叶、圆形(方形)散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适:双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适:双层百叶、圆形(方形)散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口:1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端,调节叶角度,可得到相应送风距离和扩散角、4前排叶片平行于短边为A型,叶片平行于长边为B型◇单层百叶风口:1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型,叶片平行于长边为B型◇侧壁格栅风口:1可用做回风和新风口、2装在墙壁上比较美观,看不见后面的东西、3作为新风口时,后面加铝板网或过滤网、4不注明时,叶片平行于长边◇可开式风口:1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大,但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形(方形)散流器:1气流型式为贴附型(平送型)、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸,便于安装,调试、5送风加调节阀,回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm,即为(A+75)×(B+75)◇三面吹散流器:1气流型式为贴附型(平送型)、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸,便于安装,调试◇条形直片式散流器:1突了线性设计特点、2用于室内和环形分布的送,回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网,可看不见里面,起遮挡作用、5多个风口并接使用,并缝处有插接板◇条缝活叶型风口:1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片,可调制气旋方向和大小、4可根据要求做多组,但不宜做的太宽,最多不得超过十组◇自垂百叶式风口:1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂,隔绝室内外空气交换,当室内气压大于室外时,气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向,即A型或B型◇地送风固定百叶风口:1此风口型材刚性好,并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风,所以不宜做的过大◇遮光百叶风口:1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口:1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小,R>米为宜◇网式回风口:1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口:1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀:1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器:1用于冷暖送风,常安装在顶棚上、2吹出气流呈贴附(平送)型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器:1用于冷暖送风,常安装在顶棚上、2出口风速大,射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器:1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致,小巧玲珑、4用于顶棚较低的较小房间送风,其中Φ126. Φ205叶片密度大,其余规格叶片单边间距为25mm◇圆形斜叶片散流器:1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24′◇圆环形叶片散流器:1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口:1是一种喷口型送风口,风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节,按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩:1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口:1其叶片设计成特殊形状、2只有防雨溅入内部的功能,一般安装在外墙上做新风口、3风口后面可以加铝板网,以防鸟或虫进入◇可开式单层百叶风口:1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装,清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器:1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰,使造型风格上得到完美的统一、2便于安装,清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风:1此风口安装在外墙上,即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好,因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式(变风量)喷口:1风口出口段采用特形曲线,使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程,风量的控制,适用于大型厅展,以达到侧向吹出距离远,并扩展其流向下扩展◇带灯箱,静压箱的条缝送风口2、根据风量确定风口尺寸(假定流速法)风口的风速选择卡参考下表流程七:阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值:Pm为~mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时,K=3~5弯头三通少时,K=1~22)校核各支管阻力平衡,如分支管比较多时,需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理,避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管:风管尺寸=风量/风速风量=房间面积*房间高*换气次数例:风量40000m3/h,风速9m/s,得风管尺寸=40000m3/h除以9m/s除以3600s=㎡=*风管尺寸:1500×800mm,而根据矩形常用规格只有:1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例,其计算步骤和方法如下:1、绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量段长度一般按两管件间中心线长度计算,不扣除管件(如三通、弯头)本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加.对除尘系统会增加设备和管道的磨损,对空调系统会增加噪声.流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此,必须通过全面的技术经济比较选定合理的流速.根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速(m/s)表6-2-2空调系统低速风管内的空气流速3、据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力.定风管断面尺寸时,应采用规范统一规定的通风管道规格,以利于工业化工制作.风管断面尺寸确定后,应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下,除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量,两并联支管的阻力必须保持平衡.对一般的通风系统,两支管的阻力差应不超过15%,除尘系统应不超过10%.若超过上述规定,可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力,达到阻力平衡.调整后的管径按下式计算:(6-2-2)式中 D′—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P′—要求达到的支管阻力Pa应当指出,采用本方法时,不宜改变三通的支管直径,可在三通支管上先增设一节渐扩(缩)管,以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时,例如在20%以内,可不改变支管管径,将阻力小的那段支管的流量适当加大,达到阻力平衡.增大后的风量按下式计算:(6-2-3式中 L′—调整后的支管风量m3/hL —原设计的支管风量m3/h采用本方法会引起后面干管内的流量相应增大,阻力也随之增大;同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度,调节管道阻力,从理论上讲是一种最简单易行的方法.必须指出,对一个多支管的通风空调系统进行实际调试,是一项复杂的技术工作.必须进行反复的调整、测试才能完成,达到预期的流量分配.5、计算系统的总阻力。
通风、排风及空调系统风速和压降设计

通风、排风及空调系统风速和压降设计
一、风速
1、自然通风系统空气流速
2、一般通排风系统及空调系统的进排风口的风速(机械)
注:风口风速应按实际有效风口面积计算,一般百叶风口的遮挡率可取50%。
3、机械通风及空调系统中空气流速
注:上表风速取自07版技术措施,其比03版技术措施中的风速大。
4、机械加压送风系统、排烟系统及补风系统的风速:
管道
风口
5、多台风机并联运行的通风系统,应在各自管道上装设止
回装置(即止回阀或联动风阀)。
当采用止回阀时,其通过风速一般应大于8m/s。
二、风量附加值
1、一般通风、空调系统附加5~10%。
2、防排烟系统附加10~20%。
三、压力损失计算
1、通风机压力附加
(1)、定转速通风机
注:在风道管网计算时不考虑管道漏风量。
(2)、变转速通风机
变转速通风机压力无需附加,但是风机电动机的功率应在计算值上附加15~20%。
2、系统压降
(1)、通风机、空调系统送风机静压的估算应该等于管网的总压力损失加上空气通过过滤器、喷水式、加热器等空气处理设备的压力损失之和。
(2)管网总压力损失
一般的进风、排风系统和空调系统,管网压力总损失△P: △P=△P m XL(1+K)
注:1<△P m<1.5
K的取值:配件较少时K=1~2
配件较多时K=3~5。
风管风速参数

风管与风速的确定风管计算三种方法:静压复得法假定风速法等摩阻法空调风系统的管道设计(一)风管机在设计管道时首先必须从产品资料上了解三个参数:风量、风压、噪声。
1.风量:为了确定送风管道大小。
2.风压:也叫机外静压。
为了计算在送风过程中克服阻力所需的参数。
简单不确切地说,就是能将风送多大距离的动力。
3.噪声:其产品技术资料所标的噪声只是相对的,因为噪声是随不同条件而相应的变动的。
可能产生噪声的渠道有:机器本身的风机、机器运行振动、送风风压过大等。
(二)风系统设计包括的主要内容有:合理采用管内的空气流速以确定风管截面尺寸,计算风系统的阻力及选择风机,平衡各支风路的阻力以保证各支风路的风量达到设计值。
那么管内风速如何选择?风管尺寸如何来确定呢?※管内风速的选取决定了风管截面的尺寸,两者之间的关系如下:F=a×b=L/(3600•V) (公式1-1)式中:F:风管断面积(㎡)a、b:风管断面长、宽(m)L:风管风量(m³/h)V:风速(m/s)以上各取值受到以下几个方面的影响:①建筑空间:在现代的建筑中,无论是多层建筑或高层建筑,还是高档别墅,建筑空间都是相当紧张的,因此要求我们尽可能提高风速以减少风管的截面。
(管内风速与风管截面积成反比,即是风速越高,则风管截面积越小,反之,风速越低,则风管截面积越大。
)②风机压力及能耗:风速越高,则风阻力越大,风机的能耗也就越大,从此点来说又要求降低风速。
③噪音要求:风速对噪音的影响表现在三个方面:首先,随着风速的提高,风机风压的要求较高而引起风机的运行噪声加大;第二,风速加大至一定程度时,在通过风管部件时将产生气流噪声;第三,随着风速的提高,风管消声的消声能力下降。
总的来说,风管内的风速越高,则所产生的噪声就越大。
因此,管内风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道内的推荐风速见下表所示:(表1)场合以合宜噪声为主导主风管的风速V(m/s)以合宜风管阻力为主导的风速V(m/s)送风风速标准逗留区之最大允许流速m/s送风口之最大允许流速m/s逗留区流速与人体感觉的关系空调房间允许之最大送风温差℃不同送风方式的送风量指标和室内平均流速低速风管系统的最大允许流速m/s推荐的送风口流速m/s低速风管系统的推荐和最大流速m/s以噪音标准控制的允许送风流速m/s回风格棚的推荐流速m/s通风系统之流速m/s百叶窗的推荐流速m/s打印本页 || 关闭窗口规范中干管,支管等风速的范围是多少?(1)采用金属风道时,不应大于20m/s;(2)采用内表面光滑的混凝土等非金属材料风管时不应大于15 m/s;(3)送风口的风速不宜大于7 m/s;排烟口的风速不宜大于10 m/s。
暖通设计中风管风口风井风速的选取总结

暖通设计中风管风口风井风速的选取总结1.定义不同区域的风速要求:在进行风管风口风井风速的选取之前,需要先明确不同区域的风速要求。
根据不同的功能空间,如办公室、会议室、洗手间等,可以确定不同的设计风速要求。
2.考虑人员活动情况:人员的活动情况对于风速的要求有很大的影响。
如在办公室等静态工作区域,较低的风速可以提供较好的舒适度;而在洗手间等高湿度区域,高风速可以提高空气流动性,减少异味和湿度。
3.考虑空调系统的工况参数:在选择风速时需要考虑空调系统的工况参数。
如空调系统的供排风机的额定风量、扬程、风机静压等因素,这些因素直接影响风道和风口的风速。
4.考虑风口配置:不同类型的风口对风速要求也有所不同。
如采用密封风口的处所,相对较高的风速可以提高系统效果;而在开放式的风口处,较低的风速可以减少不必要的噪音和能耗。
5.考虑噪音要求:风速的选择还要考虑噪音要求。
较高的风速会增加系统的噪音,需采取一定的措施减少噪音;而较低的风速则相对不会产生明显的噪音。
6.考虑阻力损失:风速与阻力损失之间存在着一定的关系。
较高的风速会增加阻力损失,需要配备更大的风机和更高的功率;而较低的风速会降低阻力损失,减少系统能耗。
7.考虑漏风问题:较高的风速会增加漏风问题的产生,需要采取一定的措施减少漏风;而较低的风速相对不会产生明显的漏风问题。
在实际工程中,选择合适的风速需要综合考虑上述因素。
可以通过实验和模拟计算等手段来确定最佳的风速范围。
同时,风速的选取还需要符合相关的设计标准和规范。
总之,正确选择风管风口风井风速是保证室内空气质量和舒适度的重要因素。
在实际工程中,我们需要综合考虑不同的因素来确定最佳的风速范围。
这样可以有效地提高空调系统的性能,减少能耗和噪音,提供更好的室内环境质量。
如何合理设置空调风速和风向

如何合理设置空调风速和风向在炎炎夏日,空调成为了我们生活中不可或缺的一部分。
然而,如何合理设置空调的风速和风向却是许多人经常犯迷糊的问题。
在这篇文章中,我将分享一些关于如何合理设置空调风速和风向的建议,帮助您在炎热的夏天中获得更舒适的室内环境。
首先,让我们来讨论一下空调的风速。
一般来说,空调的风速分为低速、中速和高速三档。
那么,如何选择合适的风速呢?当室内温度较高时,我们可以选择高速风。
高速风可以迅速将室内空气吹凉,降低室内温度。
然而,高速风可能会让人感到不舒服,尤其是对于老年人和儿童来说。
因此,在使用高速风时,应该尽量避免直接吹向人体,可以将风向调整为上下循环,使得空气均匀分布。
当室内温度适中时,我们可以选择中速风。
中速风既能保持室内的舒适度,又能节省能源。
此时,我们可以将风向调整为左右循环,使得空气在室内形成良好的对流,提供更均匀的温度分布。
当室内温度较低时,我们可以选择低速风。
低速风可以保持室内的舒适度,并且减少空气的干燥。
此时,我们可以将风向调整为向上吹,使得空气在上部循环,避免直接吹向人体,减少不适感。
除了风速,风向也是影响空调效果的重要因素。
那么,如何合理设置空调的风向呢?首先,我们需要考虑到室内的布局。
如果房间内有明显的热源,比如电视机或电脑,我们可以将风向调整为直吹热源的方向,以提高降温效果。
其次,我们需要考虑到室内的人流情况。
如果房间内有多人活动,我们可以将风向调整为上下循环,使得空气更好地流通,提供更舒适的环境。
此外,我们还可以考虑到室内的湿度情况。
如果室内湿度较高,我们可以将风向调整为向上吹,以减少空气的湿度。
如果室内湿度较低,我们可以将风向调整为向下吹,以增加空气的湿度。
最后,我们需要根据个人的需求和健康状况来合理设置空调的风速和风向。
对于老年人和儿童来说,应该避免直接吹向人体,以免引起不适。
对于身体较弱或有呼吸道疾病的人来说,应该尽量避免长时间暴露在空调下,以免引发健康问题。
中央空调风道风速计算方法与风口选择

中央空调风道风速计算方法与风口选择中央空调风口是中央空调系统中用于送风和回风的末端设备,是一种空气分配设备。
送风口将制冷或者加热后的空气送到室内,而回风口则将室内污浊的空气吸回去,两者形成一整个空气循环,在保证室内制冷采暖效果的同时,也保证了室内空气的制冷及舒适度。
风口的大小取决于室内机容量的大小,如果出风口过大,风管过长,则气流速度就会下降,从而影响空调使用效果;如果出风口选择过小,则气流速度会变大,从而导致风直吹人体上引起的不适感,还有可能导致噪音过大。
1、风管内的风速:一般空调房间对空调系统的限定的噪音允许值控制在40 ~ 50dB(A)之间,即相应NR(或NC)数为35 ~ 45dB(A)。
根据设计规范,满足这一范围内噪音允许值的主管风速为4 ~ 7m/s,支管风速为2 ~ 3m/s。
通风机与消声装置之间的风管,其风速可采用8 ~ 10m/s。
2、出风口尺寸的计算:为防止风口噪音,送风口的出风风速宜采用2 ~ 5m/s。
风口的尺寸计算与风管道尺寸的计算基本相同,一般当层高在3 ~ 4米的房间大约取风速在2 ~2.5m/s。
3、回风口的吸风速度:回风口位于房间上部时,吸风速度取4 ~ 5m/s,回风口位于房间下部时,若不靠近人员经常停留的地点,取3 ~ 4m/s,若靠近人员经常停留的地点,取1.5 ~ 2m/s,若用于走廊回风时,取1 ~ 1.5m/s。
4、风管安装注意事项及风管计算:在风管设计尽量小的情况下保证主管风速5m/s,支管风速3m/s。
(1)风管计算公式:所选设备风量÷3600÷风速=风管截面积;同时注意保证风管:长边÷短边≤4,一般不要>4,特殊情况特殊对待;(2)风口的选择:所选房间风量÷3600÷风速=散流器喉部截面积;注意:双百叶风口截面积为以上公式所得面积÷0.7。
5、计算风管尺寸:(1)等阻尼法(等压法)是一种方便的计算法,适用于多种场合;(2)根据下表确定主风管中的基本阻尼系数:因回风管位于吸风部位,主要承受外部压力,应注意减轻其风管负担。
风口风速汇总

1、排烟口得风速≤10m/s(老建规9、4、6、6)2((1)、空调送风口得出口风速,消声要求较高时,宜采用2-5m/s,喷口送风可采用4-10m/s。
(采暖6、5、9)2(2)、空调侧送与散流器平送得出口风速2-5 m/s。
孔板下送风得出口风速3-5 m/s。
条缝型风口下送(多用于纺织厂),当空气调节区层高为4-6m人员活动区风速不大于0、5m/s时,出口风速宜为2-4m/s。
(采暖条文6、5、9&民用条文7、4、11&技措5、4、6、2【孔板】)3利用走廊回风时,回风口安装在门或墙下部得回风口面风速1-1、5m/s(采暖条文6、5、11)4567、厨房排风系统得风管风速不宜小于8m/s,且不宜大于10m/s;排风罩接风管得喉部风速应取4-5m/s。
(技措4、2、10、2)8、洗衣房机械排风系统洗衣机、烫平机、干洗机、压烫机、人体吹机等散热两大或有异味散出得设备上部,应设置排气罩,其罩面风速应≥0、5m/s。
(技措4、5、1、3、1)设在水池附近,进风口应采用遮光百叶窗,通过百叶窗得风速应<2m/s。
(技措4、5、8)11、机械加压送风口不宜大于7m/s;排烟口不宜大于10m/s;机械补风口不宜大于10m/s,公共聚集场所不宜大于5m/s;自然补风口不宜大于3m/s。
(技措4、8、5、3)12、人员长期停留得区域采用置换通风方式时,人脚踝处风速不宜超过0、2m/s。
(技措5、4、10、2)一、风口选用总说明:(10K121)1、风口布置需要综合考虑室内气流组织、噪声、建筑装修美观要求、安装维修以及经济性等方面因素。
在选型时,应确定风口风速,计算风口风量、有效面积、设成,特别要注意建筑梁或柱子等对气流得影响。
对一些技术要求特殊得空调区域与风量较大得场合,风口得选择宜辅以计算机模拟(CFD)方法确定。
2、上部送风时,一般房间宜采用百叶风口或条缝风口等侧送,侧送气流宜贴服;有吊顶时,应根据空调区高度与使用场所对气流得要求,分别采用圆形、方形散流器;空间较大得公共建筑或室温允许波动范围大于或等于1、0℃得高大厂房,宜采用喷口或旋流风口送风。
空调送风风速规范

近座位
逗留区以上
门下部
门上部
工业用
流速m/s
2~3
3~4
4
3
>=4
八、空调房间允许之最大送风温差
送风方式
下列房间高度m
2
3
4
5
6
侧送,大风量
侧送,小风量
顶棚散流器
6、5
9、0
9、5
8、3
11
16
10
13
17
12
15
18
14
17
18
九、通风系统之流速
系统
商业
工业
低速
送风、最大流速
送风、一般流速
回风、最大流速
条形风口
局部孔板送风
顶棚散流器
顶棚孔板送风
3~6
4~10
5~15
5~25
5~50
0、13~0、18
0、10~0、18
0、10~0、18
0、10~0、25
0、05~0、15
7
12
18
30
60
二、 低速风管系统得推荐与最大流速
应用场所
住宅
公共建筑
工厂
推荐
最大
推荐
最大
推荐
最大
室外空气入口
空气过滤器
加热排管
10、0
9、0
5、0
4、0
8、0
1、8
3、5
3、0
2、5
14、0
11、0
9、0
8、0
四、低速风管系统送风区域得最大允许流速
应用场所
以噪声控制主风管
以摩擦阻力控制
送风主管
回风主管
空调风口风速设计规范取值汇总

空调风口风速设计规范取值汇总汇总如下:1、排烟口的风速≤10m/s(老建规9.4.6.6)2(1)、空调送风口的出口风速,消声要求较高时,宜采用2-5m/s,喷口送风可采用4-10m/s。
(采暖6.5.9)2(2)、空调侧送和散流器平送的出口风速2-5m/s。
孔板下送风的出口风速3-5m/s。
条缝型风口下送(多用于纺织厂),当空气调节区层高为4-6m人员活动区风速不大于0.5m/s时,出口风速宜为2-4m/s。
(采暖条文6.5.9&民用条文7.4.11&技措5.4.6.2【孔板】)3、空调回风口的吸风速度:(采暖6.5.11&民用7.4.13)利用走廊回风时,回风口安装在门或墙下部的回风口面风速1-1.5m/s(采暖条文6.5.11)4、自然通风系统的进排风口的空气流速(m/s):(民用表 6.6.4-1)5、机械通风系统的进排风风口风速(m/s):(民用表6.6.5)6、进、排风口风速(m/s):(技措表4.1.4)7、厨房排风系统的风管风速不宜小于8m/s,且不宜大于10m/s;排风罩拂尘管的喉部风速应取4-5m/s。
(技措4.2.10.2)8、洗衣房机械排风系统洗衣机、烫平机、干洗机、压烫机、人体吹机等散热两大或有异味散出的设备上部,应设置排气罩,其罩面风速应≥0.5m/s。
(技措4.5.1.3.1)9、尝试室透风柜操作口处风速:(技措表4.5.7)10、暗室通风宜采用机械排风、自然进风的通风方式,排风量宜取≥5次/h换气。
排风口宜设在水池附近,进风口应采用遮光百叶窗,通过百叶窗的风速应<2m/s。
(技措4.5.8)11、机械加压送风口不宜大于7m/s;排烟口不宜大于10m/s;机械补风口不宜大于10m/s,公共聚集场所不宜大于5m/s;自然补风口不宜大于3m/s。
(技措4.8.5.3)12、人员长期停留的区域采用置换通风方式时,人脚踝处风速不宜超过0.2m/s。
(技措5.4.10.2)13、各类送风口的出口风速:(技措表5.4.11-1)14、散流器颈部最大风速(m/s):(技措表5.4.11-2)15、回风口吸风速度:(技措表5.4.13)一、风口选用总说明:(10K121)1、风口布置需要综合考虑室内气流组织、噪声、建筑装修美观要求、安装维修以及经济性等方面因素。
中央空调设计风速标准

第一章送风风速标准一、百叶窗的推荐流速
二、不同送风方式的送风量指标和室内平均流
二、低速风管系统的推荐和最大流速
四、低速风管系统送风区域的最大允许流速
五、逗留区流速与人体感觉的关系
六、逗留区之最大允许流速
七、回风格棚的推荐流速
八、空调房间允许之最大送风温差
九、通风系统之流速
十、推荐的送风口流速
十一、以噪音标准控制的允许送风流速
第二章送风口风量速查表一、侧送风口的送风量
三、顶棚散流器送风量
四、盘风机匹配风管民尺寸。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空调风系统风速选择
一般工业建筑机械通风系统风管内的风速(m/s)
通风、空调系统风管内风速及通过部分部件时的迎面风速(m/s)
通风空调系统风管和出风口的最大允许风速(m/s)
注:1)百叶风口叶片间的气流速度增加10%。
噪声的声功率增加2Db;若流速增加一倍,噪声的功率约增加16dB。
2)对于出风口处无障碍物的敞开风口,表中的出风口速度可以提高~2倍。
高速送风系统中风管的最大允许风速
风管管网总压力损失的估算法
1.对于一般的进风、排风系统和空调系统,管网总压力损失△P(Pa),可按下式进行估算:
?P=?p m×p(1+p)
式中?p m——单位长度风管沿程压力损失,当系统风量L<10000m3/h时,?p m= 1.0~1.5Pa/m;
风量L≥10000m3/h时,?p m按照选定的风速查风管计算表确定。
p——风管总长度,是指到最远送风口的送风管总长度加上到最远回风口的回风管总长度,m;
p——整个管网局部压力损失与沿程压力损失的比值。
弯头、三通等配件较少时,k=~
弯头、三通等配件较多时,k=~
推荐的送风机静压值。
