《计算机控制技术课程设计》任务书

《计算机控制技术课程设计》任务书

《计算机控制技术课程设计》任务书设计题目一:基于单片机的液晶时钟显示设计一、要求设计一个液晶时钟显示时钟,具体设计要求如下:1.实现液晶显示时钟;2.实现按键调节;3.实现校准时间。

二、设计步骤:1.根据题目要求,查阅相关资料,进行系统的方案论证,确定系统设计方案。

2.绘制原理框图,简述工作原理,并分析主要模块的功能及其之间的逻辑关系。

3.根据设计方案,进行硬件电路设计,并绘制硬件电路图。

4.根据要求实现的功能,进行软件设计,给出流程图及源代码并注释。

5.使用仿真软件进行仿真。

6.撰写课程设计报告。

三、注意事项:1.相关资料可上网查询2.不得抄袭3.最后每人上交的内容应包括原理图、仿真图以及一本打印版的课程设计报告四、课程设计报告内容:1.设计要求2.方案论证3.硬件设计4.软件设计5.仿真分析6.总结(心得体会)7.参考文献设计题目二:电子密码锁设计一、要求设计电子密码锁控制系统,具体设计要求如下1.具有解锁指示;2.具有密码修改功能;3.显示修改密码;二、设计步骤:1.根据题目要求,查阅相关资料,进行系统的方案论证,确定系统设计方案。

2.绘制原理框图,简述工作原理,并分析主要模块的功能及其之间的逻辑关系。

3.根据设计方案,进行硬件电路设计,并绘制硬件电路图。

4.根据要求实现的功能,进行软件设计,给出流程图及源代码并注释。

5.使用仿真软件进行仿真。

6.撰写课程设计报告。

三、注意事项:1.相关资料可上网查询2.不得抄袭3.最后每人上交的内容应包括原理图、仿真图以及一本打印版的课程设计报告四、课程设计报告内容:1.设计要求2.方案论证3.硬件设计4.软件设计5.仿真分析6.总结(心得体会)7.参考文献。

计算机控制技术 课程设计任务书

计算机控制技术 课程设计任务书

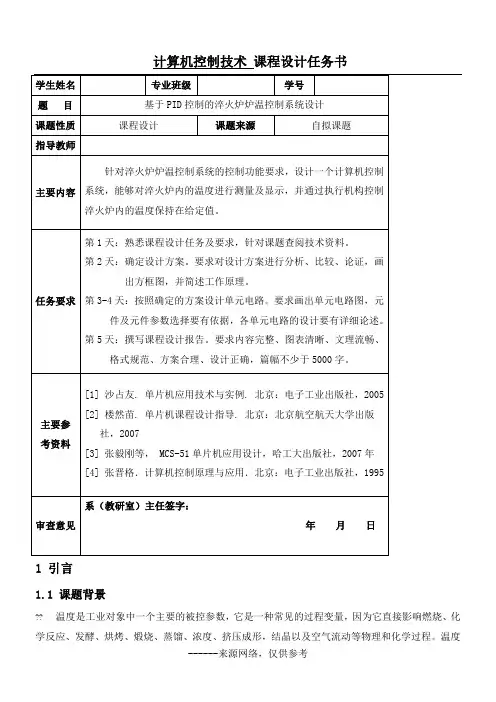

计算机控制技术课程设计任务书1 引言1.1 课题背景?? 温度是工业对象中一个主要的被控参数,它是一种常见的过程变量,因为它直接影响燃烧、化学反应、发酵、烘烤、煅烧、蒸馏、浓度、挤压成形,结晶以及空气流动等物理和化学过程。

温度控制不好就可能引起生产安全,产品质量和产量等一系列问题。

温度控制是许多设备的重要的构成部分,它的功能是将温度控制在所需要的温度范围内,以利于进行工件的加工与处理。

不论是在生活中还是在工业生产过程中,温度的变化对生活、生产的某些细节环节都会造成不同程度的影响,所以适时地对温度进行控制具有重要的意义。

1.2 控制对象淬火是生产过程中的一道关键工序,其温度控制的精度直接影响到产品的质量,因此淬火炉的温度控制在工业生产中具有重要意义。

1.3600-1.2.4.5.22.1器,口扩展,方案二:AT89C51单片机是最常用的单片机,是一种低损耗、高性能、CMOS八位微处理器。

AT89C51与MCS-51系列的单片机在指令系统和引脚上完全兼容,而且能使系统具有许多MCS-51系列产品没有的功能,功能强、灵活性高而且价格低廉。

AT89C51可构成真正的单片机最小应用系统,缩小系统体积,增加系统的可靠性,降低了系统成本。

只要程序长度小于4K,四个I/O口全部提供给拥护。

系统运行中需要存放的中间变量较少,可不必再扩充外部RAM。

综上所述的二种方案,该设计选用方案二比较合适。

2.2 数学模型的建立本设计针对一个温区进行温度控制,要求控制温度范围600-800℃,控制精度在±1℃。

温度探头选用热电偶。

输出0-10mA 电流信号,通过双向可控硅控制器控制加热电阻两端的电压,输入电流输出电压线性关系。

其对象温控数学模型为:1)()(+=-s T Ke s U s p sτθ (2-2-1)称为微分系数。

2.4 系统组成框图及工作原理系统的硬件包括微控制器部分(主机)、A/D 转换模块、温度检测、温度控制、键盘与显示、报警几个主要部分,系统的组成框图如图2.1所示。

计算机控制原理课程设计

计算机控制原理课程设计

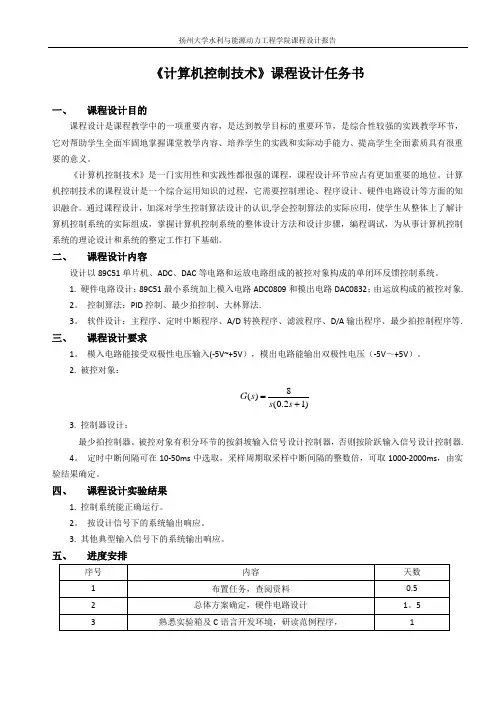

《计算机控制技术》课程设计任务书一、 课程设计目的课程设计是课程教学中的一项重要内容,是达到教学目标的重要环节,是综合性较强的实践教学环节,它对帮助学生全面牢固地掌握课堂教学内容、培养学生的实践和实际动手能力、提高学生全面素质具有很重要的意义。

《计算机控制技术》是一门实用性和实践性都很强的课程,课程设计环节应占有更加重要的地位。

计算机控制技术的课程设计是一个综合运用知识的过程,它需要控制理论、程序设计、硬件电路设计等方面的知识融合。

通过课程设计,加深对学生控制算法设计的认识,学会控制算法的实际应用,使学生从整体上了解计算机控制系统的实际组成,掌握计算机控制系统的整体设计方法和设计步骤,编程调试,为从事计算机控制系统的理论设计和系统的整定工作打下基础。

二、 课程设计内容设计以89C51单片机、ADC 、DAC 等电路和运放电路组成的被控对象构成的单闭环反馈控制系统。

1. 硬件电路设计:89C51最小系统加上模入电路ADC0809和模出电路DAC0832;由运放构成的被控对象. 2。

控制算法:PID 控制、最少拍控制、大林算法.3。

软件设计:主程序、定时中断程序、A/D 转换程序、滤波程序、D/A 输出程序、最少拍控制程序等.三、 课程设计要求1。

模入电路能接受双极性电压输入(-5V~+5V ),模出电路能输出双极性电压(-5V ~+5V )。

2. 被控对象:8()(0.21)G s s s =+3. 控制器设计:最少拍控制器。

被控对象有积分环节的按斜坡输入信号设计控制器,否则按阶跃输入信号设计控制器. 4。

定时中断间隔可在10-50ms 中选取,采样周期取采样中断间隔的整数倍,可取1000-2000ms ,由实验结果确定。

四、 课程设计实验结果1. 控制系统能正确运行。

2。

按设计信号下的系统输出响应。

3. 其他典型输入信号下的系统输出响应。

五、 进度安排六、课程设计报告内容:总结设计过程,写出设计报告,设计报告具体内容要求如下:1.课程设计的目和设计的任务.2.课程设计的要求。

计算机控制技术课程设计任务书

计算机控制技术课程设计任务书

计算机控制技术课程设计任务书【设计目的】计算机控制技术是自动化专业的必修课程,是一门实践性很强的课程。

课程设计是加强学生实践能力的一个强有力手段,要求学生掌握计算机控制系统的单片机的硬件接口方法(包括A/D转换、显示技术、键盘处理、报警等)以及软件设计方法。

要求在完成程序设计的同时能够写出比较规范的设计报告。

严格实施课程设计这一环节,对于学生基本硬/软件的设计素养的培养和综合运用知识的能力是一次很好的的训练,将起到显著的促进作用。

【设计内容】某计算机温度数据采集系统,共有8个通道,设每个通道检测一座加热炉。

设加热炉温度为0-800℃,其最大/最小允许值分别存放在MAX0~MAX7以及MIN0~MIN7为地址的内存单元中。

试设计一个巡回检测系统,要求如下:∙完成硬件设计(内容包括原理系统图、地址译码,并画出详细接线图)。

∙系统的启动和停止由一个开关控制。

∙画出系统总体流程图、A/D转换模块流程图、显示模块流程图、以及报警程序流程图。

∙编写出能够完成上述任务的程序(尽量采用子程序方式)。

写出完整的设计说明书。

【系统工作原理】系统首先检测开关,如果开关处于启动状态,则系统开始工作,否则将等待。

当检测到系统处于工作状态,首先分别采样每个加热炉的温度,并进行标度变换。

然后将每个通道的值与上、下限值MAX i 和MIN i单元的内容相比较,若大于MAX i,则上限报警,显示i Up;若下限报警则显示i Do(w)。

同时进行声光报警(可采用一个红灯和一个电笛)若采样值正常,则显示i ×××(其中i为通道号),同时绿灯亮。

【课程设计报告的编写格式规范】.目录(三级)一、系统概述1.(1)二、系统硬件设计1.总体设计2.A/D转换电路3.显示电路(要求,图、公式、表格分别统一编号)三、系统软件设计1.2.3.四、结束语.详细设计每个模块(不管硬件还是软件)都要有尽量详细的说明。

(可参考书中设计样例)。

计算机控制技术课程设计任务书

计算机控制技术课程设计任务书

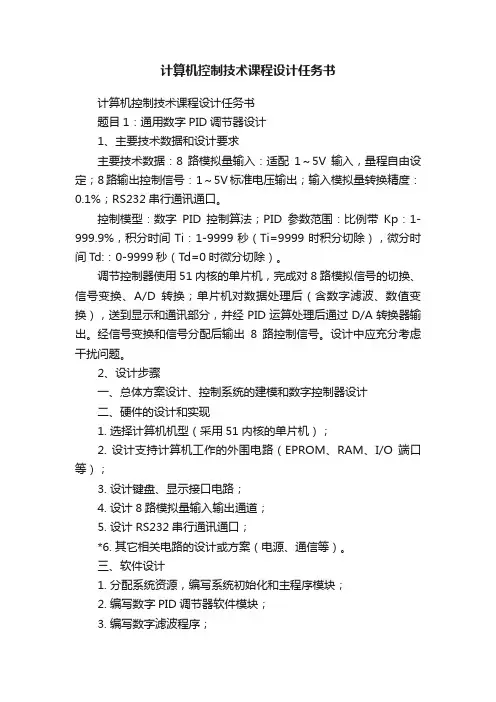

计算机控制技术课程设计任务书计算机控制技术课程设计任务书题目1:通用数字PID调节器设计1、主要技术数据和设计要求主要技术数据:8路模拟量输入:适配1~5V输入,量程自由设定;8路输出控制信号:1~5V标准电压输出;输入模拟量转换精度:0.1%;RS232串行通讯通口。

控制模型:数字PID控制算法;PID参数范围:比例带Kp:1-999.9%,积分时间Ti:1-9999秒(Ti=9999时积分切除),微分时间Td::0-9999秒(Td=0时微分切除)。

调节控制器使用51内核的单片机,完成对8路模拟信号的切换、信号变换、A/D转换;单片机对数据处理后(含数字滤波、数值变换),送到显示和通讯部分,并经PID运算处理后通过D/A转换器输出。

经信号变换和信号分配后输出8路控制信号。

设计中应充分考虑干扰问题。

2、设计步骤一、总体方案设计、控制系统的建模和数字控制器设计二、硬件的设计和实现1. 选择计算机机型(采用51内核的单片机);2. 设计支持计算机工作的外围电路(EPROM、RAM、I/O端口等);3. 设计键盘、显示接口电路;4. 设计8路模拟量输入输出通道;5. 设计RS232串行通讯通口;*6. 其它相关电路的设计或方案(电源、通信等)。

三、软件设计1. 分配系统资源,编写系统初始化和主程序模块;2. 编写数字PID调节器软件模块;3. 编写数字滤波程序;*4. 编写A/D、D/A转换器处理程序模块;*5. 其它程序模块(显示与键盘等处理程序)。

四、编写课程设计报告,绘制完整的系统电路图。

计算机控制技术课程设计任务书题目2:双闭环直流电动机数字调速系统设计1、主要技术数据和设计要求主要技术数据:直流电动机(对象)的主要技术参数如下:直流电动机Ped=3kW,Ued=220v ,ned=1500r/min,电枢回路总电阻R=2.50欧姆,电动机回路电磁时间常数TL=0.017s,机电时间常数TM=0.076s,电势常数Ce=0.1352V/r·min),晶闸管装置放大倍数Ks=30,整流电路滞后时间Ts=0.0017s。

计算机控制技术课程设计

计算机控制技术课程设计

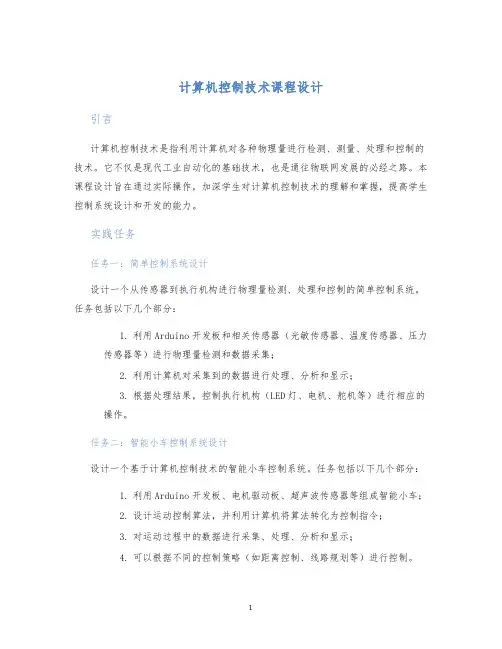

计算机控制技术课程设计引言计算机控制技术是指利用计算机对各种物理量进行检测、测量、处理和控制的技术。

它不仅是现代工业自动化的基础技术,也是通往物联网发展的必经之路。

本课程设计旨在通过实际操作,加深学生对计算机控制技术的理解和掌握,提高学生控制系统设计和开发的能力。

实践任务任务一:简单控制系统设计设计一个从传感器到执行机构进行物理量检测、处理和控制的简单控制系统。

任务包括以下几个部分:1.利用Arduino开发板和相关传感器(光敏传感器、温度传感器、压力传感器等)进行物理量检测和数据采集;2.利用计算机对采集到的数据进行处理、分析和显示;3.根据处理结果,控制执行机构(LED灯、电机、舵机等)进行相应的操作。

任务二:智能小车控制系统设计设计一个基于计算机控制技术的智能小车控制系统。

任务包括以下几个部分:1.利用Arduino开发板、电机驱动板、超声波传感器等组成智能小车;2.设计运动控制算法,并利用计算机将算法转化为控制指令;3.对运动过程中的数据进行采集、处理、分析和显示;4.可以根据不同的控制策略(如距离控制、线路规划等)进行控制。

实践方法1.首先,学生需要学习基本的计算机控制技术理论和实践操作;2.在完成实践任务之前,学生需要练习利用Arduino开发板进行项目开发的基本技能;3.学生需要进行实验设计和实验过程管理,根据实验结果不断迭代优化设计;4.学生需要通过团队合作完成实验任务。

实践成果通过本次课程设计,学生将能够:1.理解并掌握计算机控制技术的基本原理和方法;2.熟悉计算机控制系统的组成和基本运作流程;3.学会利用Arduino开发板进行项目开发;4.掌握运动控制算法的设计、优化和实现方法;5.具备基本的实验设计和实验过程管理能力。

结论计算机控制技术在现代工业自动化和物联网发展中发挥着越来越重要的作用。

通过本次课程设计,学生将从实践中深入理解和掌握计算机控制技术,并为以后的学习和工作打下基础。

计算机控制原理课程设计报告书

计算机控制原理课程设计报告书
2. 控制算法:最少拍控制。
3. 软件设计:主程序、定时中断程序、A/D转换程序、滤波程序、D/A输出程序、最少拍控制程序等。
1.2课程设计要求
1. 模入电路能接受双极性电压输入(-5V~+5V),模出电路能输出双极性电压(-5V~+5V)。
2. 被控对象
3. 设计无纹波最少拍控制器。被控对象有积分环节的按斜坡输入信号设计控制器,否则按阶跃输入信号设计控制器。
v为G(z)中不稳定极点的个数,
j为G(z)在单位圆上极点的个数
故Φe(z)和Φ(z)可设为

所以有
解得
所以
5、软件编程设计
5.1流程图设计
图5-1系统流程图
5.2 程序设计
#include <reg51.h>
#include <absacc.h>
#include <math.h>
#define uchar unsigned char
#define uint unsigned int
#define ADC_7 XBYTE[0x0600]
#define DAC_1 XBYTE[0x0640]
sbit str = P1^7;定义A/D启动信号
sbit DIN0 = P1^0;声明同步信号
uint data time;声明变量,用于定时
8.体会。
七、参考文献
(列出你所利用的参考文献。格式参见下。)
[1] 于海生主编,微型计算机控制技术,:清华大学,1999
[2] 艳兵等编著,计算机控制技术,:国防工业,2008
[3] 毅刚主编,单片机原理及应用,:高等教育,2004
