巴氏与韦氏硬度换算表
钢管的硬度对照区别和换算
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

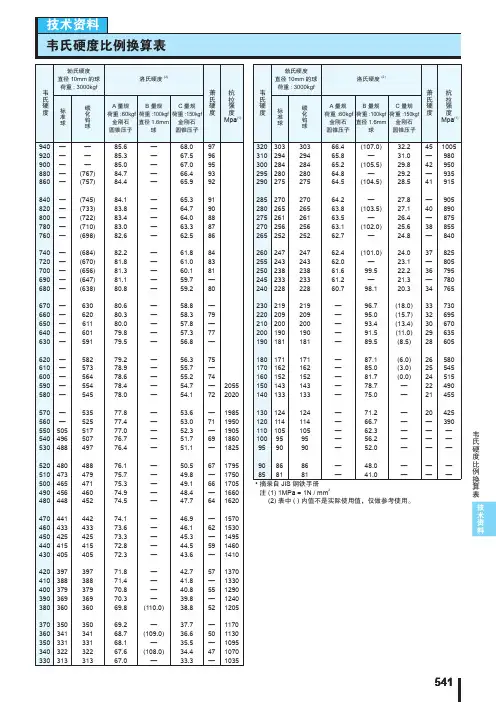

韦氏硬度比例换算表
技术资料表算换例比度硬氏韦1赠美句美段分类集锦⒈人生哲理．．．．．①人生似一束鲜花，仔细观赏，才能看到它的美丽；人生似一杯清茶，细细品味，才能赏出真味道。
我们应该从失败中、从成功中、从生活品味出人生的哲理。
②生命是盛开的花朵，它绽放得美丽，舒展，绚丽多资；生命是精美的小诗，清新流畅，意蕴悠长；生命是优美的乐曲，音律和谐，宛转悠扬；生命是流淌的江河，奔流不息，滚滚向前。
③生活如花，姹紫嫣红；生活如歌，美妙动听；生活如酒，芳香清醇；生活如诗，意境深远，绚丽多彩.④生活是一位睿智的长者，生活是一位博学的老师，它常常春风化雨，润物无声地为我们指点迷津，给我们人生的启迪。
⑤生命的美丽，永远展现在她的进取之中；就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中；像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中；像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
⑥人生是美好的，又是短暂的。
有的人生寂寞，有的人生多彩，不同的人有着不同的人生追求；人生是一条没有回程的单行线，每个人都用自己的所有时光前行。
⑦生活，就是面对现实微笑，就是越过障碍注视未来；生活，就是用心灵之剪，在人生之路上裁出叶绿的枝头；生活，就是面对困惑或黑暗时，灵魂深处燃起豆大却明亮且微笑的灯展。
⑧人生就像一座山，重要的不是它的高低，而在于灵秀；人生就像一场雨，重要的不是它的大小，而在于及时。
⑨成熟是一种明亮而不刺眼的光辉，一种圆润而不腻耳的音响，一种不需要对别人察颜观色的从容，一种终于停止了向周围申诉求告的大气，一种不理会哄闹的微笑，一种洗刷了偏激的淡漠，一种无须声张的厚实，一种并不陡峭的高度。
⑩人生如一本书，应该多一些精彩的细节，少一些乏味的字眼；人生如一支歌，应该多一些昂扬的旋律，少一些忧伤的音符；人生如一幅画，应该多一些亮丽的色彩，少一些灰暗的色调。
⑾生活是一部大百科全书，包罗万象；生活是一把六弦琴，弹奏出多重美妙的旋律：生活是一座飞马牌大钟，上紧发条，便会使人获得浓缩的生命。

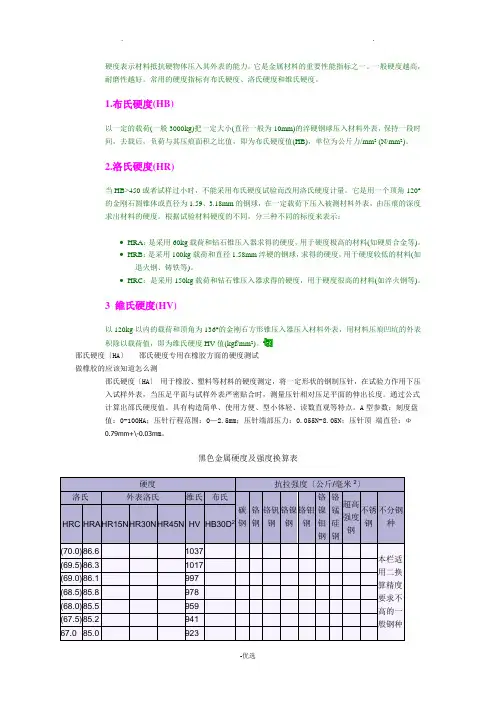

硬度及强度换算表
硬度表示材料抵抗硬物体压入其外表的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料外表，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm 2 (N/mm 2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料外表，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：• HRA ：是采用60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
• HRB ：是采用100kg 载荷和直径1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
• HRC ：是采用150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg 以内的载荷和顶角为136°的金刚石方形锥压入器压入材料外表，用材料压痕凹坑的外表积除以载荷值，即为维氏硬度HV 值(kgf/mm 2)。
邵氏硬度〔HA 〕 邵氏硬度专用在橡胶方面的硬度测试 做橡胶的应该知道怎么测邵氏硬度〔HA 〕 用于橡胶、塑料等材料的硬度测定，将一定形状的钢制压针，在试验力作用下压入试样外表，当压足平面与试样外表严密贴合时，测量压针相对压足平面的伸出长度。
通过公式计算出邵氏硬度值。
具有构造简单、使用方便、型小体轻、读数直观等特点。
A 型参数：刻度盘值：0-100HA ；压针行程范围：0—2.5mm ；压针端部压力：0.055N-8.05N ；压针顶 端直径：Φ0.79mm+\-0.03m m 。
硬度换算对照表
(580)
55.7
620
(589)
56.3
630
(599)
56.8
640
(608)
57.3
650
(618)
57.8
660
58.3
670
58.8
680
59.2
690
59.7
700
60.1
720
61.0
740
61.8
760
62.5
780
63.3
800
64.0
820
64.7
840
65.3
860
65.9
880
36
22
35 69 62 67 11.4
73 72 95
37
23
37 70 64 70 11.8 17 75 74 97
38
24
40 71 67 72 12.2 23 76 75 98
39
25
42 72 69 75 12.6 28 78 77 99
40 25 26
45 73 72 78 12.9 33 80 79 100
63 61 89 97
19.0
106 103
65 53 58 9.7
65 63 90 98
19.2
107
66 55 60 10.1
66 92 98
19.3
107
67 57 62 10.6
69 68 93 100
19.4
108
[注]表三来源：美国巴勃·考曼(Baber Colman)公司
4 其他硬度对照表:
首页>资讯中心>资料下载 浏览正文
硬度释义及换算表
百科名片材料局部抵抗硬物压入其表面的能力称为硬度。
固体对外界物体入侵的局部抵抗能力，是比较各种材料软硬的指标。
由于规定了不同的测试方法，所以有不同的硬度标准。
各种硬度标准的力学含义不同，相互不能直接换算，但可通过试验加以对比。
早在1822年，Friedrich mohs提出用10种矿物来衡量世界上最硬的和最软的物体，这是所谓的摩氏硬度计。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
目录硬度分为：①划痕硬度。
主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。
定性地说，硬物体划出的划痕长，软物体划出的划痕短。
②压入硬度。
主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。
由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。
主要用于金属1.洛氏硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
2.布氏硬度布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
硬度及强度换算表
硬度表示材料抵抗硬物体压入其外表的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料外表，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm 2 (N/mm 2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料外表，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：• HRA ：是采用60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
• HRB ：是采用100kg 载荷和直径1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
• HRC ：是采用150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg 以内的载荷和顶角为136°的金刚石方形锥压入器压入材料外表，用材料压痕凹坑的外表积除以载荷值，即为维氏硬度HV 值(kgf/mm 2)。
邵氏硬度〔HA 〕 邵氏硬度专用在橡胶方面的硬度测试 做橡胶的应该知道怎么测邵氏硬度〔HA 〕 用于橡胶、塑料等材料的硬度测定，将一定形状的钢制压针，在试验力作用下压入试样外表，当压足平面与试样外表严密贴合时，测量压针相对压足平面的伸出长度。
通过公式计算出邵氏硬度值。
具有构造简单、使用方便、型小体轻、读数直观等特点。
A 型参数：刻度盘值：0-100HA ；压针行程范围：0—2.5mm ；压针端部压力：0.055N-8.05N ；压针顶 端直径：Φ0.79mm+\-0.03m m 。
三种硬度值的对比换算
[注]表三来源：美国巴勃·考曼(Baber Colman)公司4其他硬度对照表:
■钢的布氏硬度的近似换算值
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度
值也就越高。
以上资料仅供参考、详细技术参数请登陆本站“产品目录”或“资料下载”中查询。
另附《邵氏硬度计TH200/TH210(橡胶塑料硬度)》。
[最新]洛氏硬度（hrc）、布氏硬度（hb）、维氏硬度对比差别和换算
![[最新]洛氏硬度（hrc）、布氏硬度（hb）、维氏硬度对比差别和换算](https://img.taocdn.com/s3/m/d4029220366baf1ffc4ffe4733687e21af45ffb7.png)
洛氏硬度(HRC)、布氏硬度(HB)、维氏硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
硬度分类及换算
洛氏硬度计用于铸铁等工件的洛氏硬度值测量维氏硬度计用于较薄工件的维氏硬度值测量布氏硬度计用于硬度较高的工件布氏硬度值测量里氏硬度计是便携式硬度计，用于不宜拆卸或较大产品的硬度值测量邵氏硬度计用于橡胶类产品邵氏硬度值测量韦氏硬度计用于铝合金类产品韦氏硬度值测量巴氏硬度计用于玻璃钢类产品巴氏硬度值测量万能硬度计用于多种硬度标尺下的硬度值测量显微硬度计维氏硬度计的一种，用于很薄的工件的维氏硬度值测量肖氏硬度计用于测定黑色金属和有色金属的肖氏硬度值（邵氏硬度等同于肖氏硬度）硬度单位的转换度换算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3HRB100＝HV233=HRC21.8HRB99.2＝HV226=HRC20.0HRB96＝HV211=HRC17.0HRC≈0.1HB在160~450HV范围内，HRC=120-1510/√HV（开平方根）硬度单位换算表（洛氏、维氏、肖氏硬度换算表）HRC HV HRA HS81 1618 92.579 1521 91.577 1424 90.575 1327 89.573 1230 88.571 1133 87.569 978 86.068 940 85.6 9767 900 85.0 9566 865 84.5 9265 832 83.9 9164 800 83.4 8863 772 82.8 8762 746 82.3 8561 720 81.8 8360 697 81.2 8159 674 80.7 8058 653 80.1 7857 633 79.6 7656 613 79.0 7555 595 78.5 7454 577 78.0 7253 560 77.4 7152 544 76.8 6951 528 76.3 6850 513 75.9 6749 498 75.2 6648 484 74.7 6447 471 74.1 6346 458 73.6 6245 446 73.1 6044 434 72.5 5843 423 72.0 5742 412 71.5 56洛氏、维氏、肖氏硬度换算表（二）HRC HV HRA HS41 402 70.9 5540 392 70.4 5439 382 69.9 5238 372 69.4 5137 363 68.9 5036 354 68.4 4935 345 67.9 4834 336 67.4 4733 327 66.8 4632 318 66.3 4431 310 65.8 4330 302 65.3 4229 294 64.7 4128 286 64.3 4127 279 63.8 4026 272 63.3 3825 266 62.8 3824 260 62.4 3723 254 62.0 3622 248 61.5 3521 243 61.0 3520 238 60.5 34(18) 230 - 33(16) 222 - 32(14) 213 - 31(12) 204 - 29(10) 196 - 28(8) 188 - 27(6) 180 - 26(4) 173 - 25(2) 166 - 24(0) 160 - 24硬度简介及换算关系金属材料抵抗硬的物体压陷表面的能力，称为硬度。
硬度换算表
硬度换算表专业知识2009-10-24 08:16:40 阅读1340 评论0 字号：大中小订阅硬度换算表钢的硬度值换算表1 钢的维氏硬度（HV）与其他硬度和强度的近似换算值a（续）a）在本表中用黑体字表示的值与按ASTM－E140表1的硬度转换值一致，由相应的SAE－ASM －ASTM 联合会列出的。
b）括号里的数值是超出范围的，只是提供参考。
硬度计<H1>硬度定义</H1>表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度分类1.里氏硬度（Dietmar Leeb）里氏硬度是根据最新的里氏硬度测试原理利用最先进的微处理器技术设计而成2.布氏硬度（HB）以一定的载荷(一般3000kg)把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
3.洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的甓壤幢硎荆?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
4. 维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
5 努氏硬度(HK)试用于高硬度材料的硬度测试(一般HV1000硬度以上的硬度测量),硬度试验是机械性能试验中最简单易行的一种试验方法。
