硬度计的分类以及硬度计的使用要求

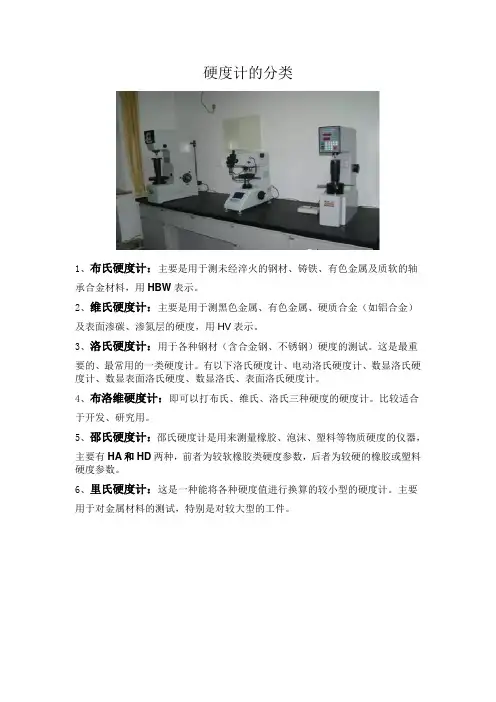

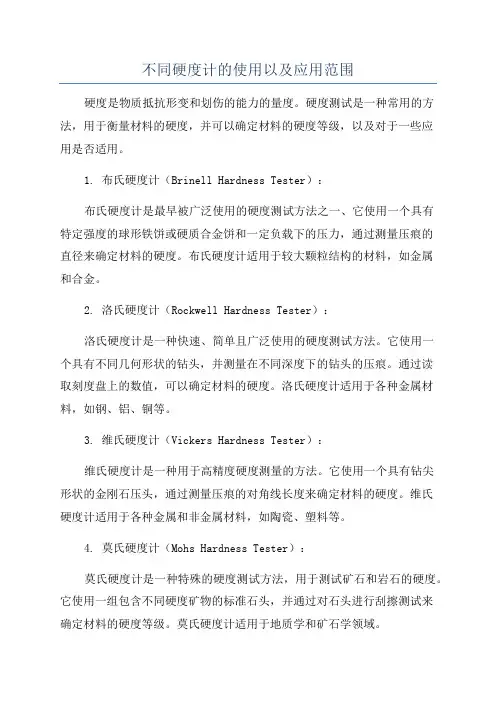

■ 硬度计的分类以及硬度计的使用要求

（1）洛氏硬度计

是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：　

HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。　

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

（2）布氏硬度计

布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。　

布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布氏硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷将一定大小的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。测试载荷与测试钢球的直径需根据材料的实际性能再确定。

（3）维氏硬度计

维氏硬度试验方法是英国史密斯（R.L.Smith）和塞德兰德（C.E.Sandland）于1925年提出的。英国的维克斯—阿姆斯特朗（Vickers-Armstrong）公司试制了第一台以此方法进行试验的硬度计。和布氏、洛氏硬度试验相比，维氏硬度试验测量范围较宽，从较软材料到超硬材料，几乎涵盖各种材料。

维氏硬度的测定原理基本上和布氏硬度相同，也是根据压痕单位面积上的载荷来计算硬度值。所不同的是维氏硬度试验的压头是金刚石的正四棱锥体。试验时，在一定载荷的作用下，试样表面上压出一个四方锥形的压痕，测量压痕对角线长度，借以计算压痕的表面积，载荷除以表面积的数值就是试样的硬度值，用符号HV 表示。

（4）里氏硬度计

里氏硬度是以HL表示，里氏硬度测试技术是由瑞士狄尔马，里伯博士发明的，它是用一定质量的装有碳化钨球头的冲击体，在一定力的作用下冲击试件表面，然后反弹。由于材料硬度不同，撞击后的反弹速度也不同。在冲击装置上安装有永磁材料，当冲击体上下运动时，其外围线圈便感应出与速度成正比的电磁信号，再通过电子线路转换成里氏硬度值。

（5）肖氏硬度计

简称HS。表示材料硬度的一种标准。由英国人肖尔(Albert F.Shore)首先提出。

应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳。撞销是一只具有尖端的小锥，尖端上常镶有金刚钻。测试数值为1000x撞销返回速度/撞销初始速度（即为碰撞前后的速度比乘以1000）

（6）巴氏硬度计

巴柯尔(Barcol)硬度(简称巴氏硬度), 最早由美国Barber-Colman公司提出，是近代国际上广泛采用的一种硬度门类，一定形状的硬钢压针，在标准弹簧试验力作用下，压入试样表面，用压针的压入深度确定材料硬度，定义每压入0.0076mm为一个巴氏硬度单位。巴氏硬度单位表示为HBa。

（7）努氏硬度计

努氏硬度是作为绝对数值而测得的硬度，主要在加工方面使用该数值。一般来说，金刚石的努氏硬度为7000~8000千克/平方毫米

（8）韦氏硬度计

一定形状的硬钢压针，在标准弹簧试验力作用下压入试样表面，用压针的压入深度确定材料硬度，定义0.01mm的压入深度为一个韦氏硬度单位。韦氏硬度单位表示为HW。

硬度检测种类

1. HRA:(洛氏A)用于量测热处理硬质钢材、氮化物、渗碳冶炼物、轴承钢、工具钢及其它软硬材质的硬度测试。

2. HK:(Knoop 努氏)用于量测较软材质的钢及非铁材料之硬度。

3. HRC:(Rockwell C洛氏)用于量测热处理钢材、氮化物、渗碳冶炼物、轴承钢、工具钢等。

4. HRB:(Rockwell B洛氏)用于量测较软材质的钢及非铁材料之硬度。

5. HR30T:(Rockwell 30T洛氏) 用于量测较软材质的钢及非铁材料之硬度。

6. HB5:(Brinell 布氏5)用于量测铝、软质铝合金、铸铁、铜、黄铜等。

7. HB30:(Brinell 布氏30)用于热处理钢、退火深冷处理钢材、冲拉材料钢、深冲钢带料等。

8. HV:(Vickers维氏)适用于量测各类材料。

9. R:(Tensile module拉伸模数 N/mm2)用于热处理钢、退火深冷处理钢材、冲拉材料钢、深冲钢带料等。

10. HR15N:(Rockwell 洛氏HR15N)用于量测热处理硬质钢材、氮化物、渗碳冶炼物、轴承钢、工具钢等。

感谢以下网站对本资料的支持

测厚仪

超声波测厚仪 钢板测厚仪

金属测厚仪

管道测厚仪

钢管测厚仪

厚度测量仪

超声测厚仪

高温测厚仪

壁厚测量仪

超声波测厚仪

膜厚仪

涂层测厚仪

涂层测厚仪

镀层测厚仪

油漆测厚仪

油漆测厚仪

漆膜测厚仪

锌层测厚仪

防腐层测厚仪

麦考特测厚仪

尼克斯测厚仪

磁感应测厚仪

涡流测厚仪

膜厚测试仪

覆层测厚仪

电镀层测厚仪

涂镀层测厚仪

镀锌层测厚仪

电解测厚仪

氧化膜测厚仪

磁性测厚仪

干膜测厚仪

湿膜测厚仪

镀铬测厚仪

标线测厚仪

磷化膜测厚仪

尼克斯测厚仪

超声探伤仪

磁粉探伤机

焊缝探伤仪

超声波探伤仪 超声波探伤仪 钢轨探伤仪

金属探伤仪

便携式探伤仪 钢结构探伤仪 磁粉探伤仪

超声波探伤仪

便携式硬度计

便携式硬度计

洛氏硬度计

轧辊硬度计

手持式硬度计

里氏硬度计

铅笔硬度计

便携硬度计

钢管硬度计 韦氏硬度计

轧辊硬度计

巴氏硬度计

模具硬度计

超声波硬度计

洛氏硬度计

金属硬度计

硬度测试仪

布氏硬度计

布氏硬度计

硬度计

肖氏硬度计

铸件硬度计

钢板硬度计

硬度仪

铝合金硬度计

邵氏硬度计

橡胶硬度计

橡胶硬度计

电火花检测仪

电火花检测仪

电火花检漏仪

防腐层检测仪

防腐层检漏仪

表面粗糙度仪

粗糙度测量仪

粗糙度测试仪

喷砂粗糙度仪

光洁度仪

便携式粗糙度仪

粗糙度仪

粗糙度检测仪

附着力测试仪

漆膜划格器

百格刀测试

百格刀

LED观片灯

黑白密度计

光泽度仪

工业观片灯

黑度仪

黑度计

无损检测

无损检测仪器

无损123

网站目录

达高特

达高特测厚仪

MX3测厚仪

PX7测厚仪

狄夫斯高

光谱磨样机

金相切割机

金相抛光机

金相磨抛机

金相预磨机

金相镶嵌机

金相磨样机

金相试样机

金相显微镜

磨抛机

镶嵌机

试样机

金相磨平机

金相研磨机

数字式粘度计

油漆粘度计

粘度仪

无损检测

百格刀

笔式硬度计

透光率仪

硬度测量仪

数显硬度计

台式硬度计

林格曼黑度计

显微硬度计

维氏硬度计

钳式硬度计

镀层硬度计

漆膜硬度计

涂层硬度计

玻璃钢硬度计

塑料硬度计

钢材硬度计

光泽度测试仪

油漆光泽度仪

便携式布氏硬度计

便携式洛氏硬度计

硬度块

硬度计试块

中国硬度计网

中国测厚仪网

中国探伤仪网

中国粘度计网

中国粗糙度仪网

中国涂层测厚仪

EPK测厚仪

minitest测厚仪

Positest附着力

positector测厚仪

Dm5e测厚仪

Mikrotest测厚仪

电火花测漏仪

手持式粗糙度仪

超声波检测仪

硬度计的分类以及硬度计的使用要求

数显邵氏硬度计

数显巴氏硬度计

数显韦氏硬度计

数显布氏硬度计

数显洛氏硬度计

数显里氏硬度计

便携式里氏硬度计
