w-20韦氏硬度计使用说明书
维氏硬度计说明书
维氏硬度计说明书 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】目 录一 注意事项1. 本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求操作前提示一 注意事项 ────────────────────── 2 二 硬度计简介 ───────────────────── 2 三 型号编制说明──────────────────── 2 四 硬度计的外型结构──────────────────3五 技术参数 ────────────────────── 3 光学系统 ────────────────────── 3试验力 ──────────────────────— 4 六 硬度计的安装 ──────────────────── 4 七 各键的功能 ───────────────────── 5 八 如何进行测试 ──────────────────── 6 试验力的选择 ──────────────────── 6 测微目镜归零 ──────────────────── 7测量压痕对角线 ───────────────────8九 光源调整 ────────────────────── 8更换灯泡 ──────────────────────9十 注意事项 ────────────────────── 9维氏硬度试件最小厚度—试验力—硬度关系 ───────10十一 附表 ──────────────────────── 11 维氏硬度计的示值重复性附表1───────────── 11 维氏硬度计的示值误差附表2────────────── 11 十二 附件（装箱单）────────────────────12选配附件 ──────────────────────122.在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
W-20韦氏硬度计使用说明书
-2-
铝合金韦氏硬度计使用说明书
２．操作原理
目录
１－框架 ２－支撑螺钉 ３－手柄 ４－复位键 ５－调节螺钉 ６－表头 ７－调节螺母 ８－压针套筒 ９－负荷弹簧 １０－压针 １１－砧座 １２－复位弹簧
图 ２ 仪器结构图
韦氏硬度计是一种压痕硬度计。在一定压力下，将压针压入试样 表面，压入深度与材料的硬度成反比。韦氏硬度用符号 ＨＷ 表示，如 韦氏硬度值为 １６ 时，表示为 １６ＨＷ。将被测件置于砧座和压针之间， 压下手柄，直至感到已压到底。这时表头指针将指示出一个读数。超 过这个限度的过大压力并不会损坏硬度计，然而，这是不必要的。在 读数时仍应握紧手柄。因为测试期间的任何扭转或移动都会使读数不 准。
3.3.2. 操作者应经常利用标准硬度块对仪器硬度测量的准确性进行 检查。如发现偏差，应调整负荷弹簧的调节螺母予以校正。 使用标准硬度块时，应只使用其上表面。安放标准硬度块时， 应使压针避开有压痕的部位，因为压痕的边棱将影响压针在 试片表面的刺入深度，从而影响测量的准确性。备用的标准 硬度块可在制造厂买到。
韦氏硬度计的标准硬度块由 ６０６１ 铝合金制成，硬度块经过中国 计量科学研究院检定，每个硬度块都附有检定报告，硬度块的编号、 硬度值、偏差及检定日期记录在检定报告上，硬度值和编号刻在硬度 块上，硬度块的有效期为两年。
Ｗ－２０ 系列韦氏硬度计符合中国有色金属行业标准 ＹＳ／Ｔ４２ ０－ ２０００《铝合金韦氏硬度试验方法》，是该标准认可的两种仪器之一， 编已号通为过：国粤家制计０量２部０门５的０性３能１试２验。，具有计量器具制造许可证，许可证
当压针套筒的端面与被测件相抵时，即可感到已触到底．此时表 头指针将指到一个硬度读数，这就是被测件的硬度值。压针对被测件
w-20韦氏硬度计说明书英文版
w-20韦氏硬度计说明书英文版W-20 Vickers Hardness Tester ManualIntroduction:The W-20 Vickers Hardness Tester is an advanced and reliable instrument used to measure the hardness of various materials. This manual serves as a comprehensive guide to operating and maintaining the W-20 Vickers Hardness Tester. It covers the necessary procedures for conducting hardness tests, interpreting the results, and ensuring the accuracy and longevity of the instrument.Safety Precautions:1. Before operating the W-20 Vickers Hardness Tester, carefully read and understand this manual.2. Always wear appropriate personal protective equipment (PPE), including safety glasses and gloves.3. Keep the work area clean and free from clutter to avoid accidents or damage to the instrument.4. Do not touch the indenter or test piece during the hardness test.5. Turn off the power and disconnect the power cord when not in use or during maintenance.Specifications:- Maximum Test Force: 20 kgf- Test Force Application Method: Automatic loading and unloading- Test Load Dwell Time: 0 - 60 seconds- Test Force Control: Closed-loop system- Test Force Accuracy: ±1%- Test Force Retention Time: 10 - 600 seconds- Indenter: Diamond Vickers- Magnification: 100x- Measuring Range: 8-2900 HV- Test Force Selection: Manual or automaticOperating Instructions:1. Power on the W-20 Vickers Hardness Tester and wait for the system to initialize.2. Select the desired test force and enter the value using the control panel.3. Clean the surface of the test piece and securely fix it onto the testing table.4. Position the indenter above the test piece, ensuring proper alignment.5. Initiate the loading cycle and wait for the test force to be applied.6. Once the dwell time is reached, the test force will be automatically removed.7. The hardness value will be displayed on the control panel, along with the measuring range.8. Record the hardness value and repeat the process for additional tests if necessary.Maintenance and Calibration:1. Regularly clean the indenter and test table with a lint-free cloth and a mild solvent.2. Inspect the indenter for any signs of wear or damage. Replace if necessary.3. Calibrate the W-20 Vickers Hardness Tester annually or as recommended by the manufacturer.4. Perform a calibration check using certified hardness test blocks.5. Follow the provided calibration procedure to ensure accurate hardness readings.6. Keep the instrument in a clean and dust-free environment when not in use.7. Never disassemble the W-20 Vickers Hardness Tester unless authorized by a qualified technician.Troubleshooting:Problem: Inaccurate hardness readings.Solution: Ensure proper calibration and follow the recommended testing procedures. Check the indenter for wear or damage.Problem: System malfunction or error messages.Solution: Restart the instrument and refer to the troubleshooting section of the manual. If the problem persists, contact technical support.Conclusion:The W-20 Vickers Hardness Tester is a reliable and precise instrument for measuring the hardness of materials. By following the instructions provided in this manual, users can effectively conduct hardness tests and maintain the accuracy and longevity of the instrument. For any technical issues or further assistance, please refer to the contact information provided in the manual.。
维氏硬度计作业指导书(参照模板)
维氏硬度计作业指导书维氏硬度计作业指导书一．目的：为正确使用仪器，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
二．范围：用于测量厂内冲压板材（铜板，不锈钢片，铁片等）之硬度。
三．权责：1．仪校人员负责操作指导书制定。
2．相关测试人员负责仪器保养与维护。
3．测试人员必须为接受过相关仪器操作培训合格之品保课人员。
四．硬度计实物图：五．操作流程：1.打开电源开关，显示屏亮，大约5秒左右自动进入主页面，此时会显示相关数值。
2.开机后的设置如与你的实验条件不符，请按[OK]键进入选择菜单设置所需实验条件，按[OK]键和上下方向键选择所需设置，确认按[OK]键，设置完成返回主页面按[START]即可。
3.将被测物品放置工作台，转动防护罩，根据需要选择20或40倍物镜处于被测物品位置，眼睛接近目镜观察，转动升降手轮调节上下，直至测试物品表面成像清晰，聚焦过程结束。
4.将防护罩逆时针转动，使压头处于被测物品位置，按[START]键开始加荷，同时屏幕下方滚动条开始填充，直到仪器发出嘟的声音，表示加/卸荷结束。
5.将防护罩顺时针转动，使物镜处于测试物品位置，从目镜观察压痕成像，调节升降手轮，直至压痕成像清晰为止。
转动目镜两边的鼓轮，使两条刻线内侧无限接近，按下[CLR]键，零位确定完成。
6.反向转动目镜两边鼓轮，两刻线逐渐分开，转动左鼓轮，使左刻线内侧与压痕左边缘相切。
转动右鼓轮，使右刻线内侧与压痕右边缘像切，按下按钮，D1测量完成。
7.将目镜转动90°，转动鼓轮，使下刻线内测与压痕下边的边缘相切，转动测量鼓轮，使上刻线内测与压痕上边缘相切，按下按钮，D2测量完成。
仪器自动计算硬度值并显示，本次测试完成。
六．注意事项：1.测试前需先用标准块校正仪器精度是否有偏差，确认OK方可执行测试。
2.不定期对压头实施清洁，可用脱脂棉或擦镜纸沾上酒精小心擦拭，保持压头干净。
3.保持工作台洁净，未使用时喷注防锈油，以免生锈影响测试精度，升降轴随时保持润滑状态。

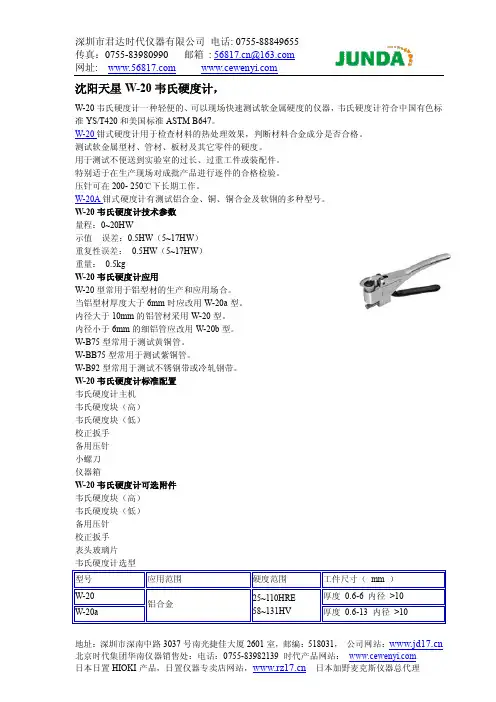

沈阳天星W-20韦氏硬度计
型号 W-20 W-20a
ห้องสมุดไป่ตู้
应用范围 铝合金
硬度范围
25~110HRE 58~131HV
工件尺寸（ mm ） 厚度 0.6-6 内径 >10 厚度 0.6-13 内径 >10
地址：深圳市深南中路 3037 号南光捷佳大厦 2601 室，邮编：518031， 公司网站：
北京时代集团华南仪器销售处：电话：0755-83982139 时代产品网站：
深圳市君达时代仪器有限公司 电话: 0755-88849655
传真：0755-83980990 邮箱 : @
网址:
沈阳天星 W-20 韦氏硬度计，
W-20 韦氏硬度计一种轻便的、可以现场快速测试软金属硬度的仪器，韦氏硬度计符合中国有色标 准 YS/T420 和美国标准 ASTM B647。 W-20 钳式硬度计用于检查材料的热处理效果，判断材料合金成分是否合格。 测试软金属型材、管材、板材及其它零件的硬度。 用于测试不便送到实验室的过长、过重工件或装配件。 特别适于在生产现场对成批产品进行逐件的合格检验。 压针可在 200- 250℃下长期工作。 W-20A 钳式硬度计有测试铝合金、铜、铜合金及软钢的多种型号。 W-20 韦氏硬度计技术参数 量程：0~20HW 示值 误差：0.5HW（5~17HW） 重复性误差： 0.5HW（5~17HW） 重量： 0.5kg W-20 韦氏硬度计应用 W-20 型常用于铝型材的生产和应用场合。 当铝型材厚度大于 6mm 时应改用 W-20a 型。 内径大于 10mm 的铝管材采用 W-20 型。 内径小于 6mm 的细铝管应改用 W-20b 型。 W-B75 型常用于测试黄铜管。 W-BB75 型常用于测试紫铜管。 W-B92 型常用于测试不锈钢带或冷轧钢带。 W-20 韦氏硬度计标准配置 韦氏硬度计主机 韦氏硬度块（高） 韦氏硬度块（低） 校正扳手 备用压针 小螺刀 仪器箱 W-20 韦氏硬度计可选附件 韦氏硬度块（高） 韦氏硬度块（低） 备用压针 校正扳手 表头玻璃片 韦氏硬度计选型
韦氏硬度计
韦氏硬度计使用说明书
时代欧普
八、维护与保养
本仪器属于精密仪器，其使用寿命主要决定于使用方法是否正确及维 护保养是否及时妥善。使用中应注意以下诸点：
1. 防污损 仪器在使用中应经常用软布擦拭，除去附着在仪器表面上，特别是砧
座和套筒支承面上的灰尘和污物，特别要防止从表盘缝隙或压针周围进入 污物，从上述部位大量进入污物后会影响测量精度或造成故障。
合。 如检查结果与上述三点其一不符，请参照本说明书仪器校
正方法进行校正或来电垂询。 客服电话：0317-8801380
特别提示： 仪器砧座与压针具有相同硬度，空打次数过多会加速压针
磨损或造成砧座损坏。
时代欧普检测仪器有限公司
TIMES OUPU INSTRUMENT CO.,LTD 地址：河北省沧州市交通大街11号 电话：0317-3038768 8801380 传真：0317-3168768 邮编：061000 E-mail:oupu@
在不使用试样的条件下，轻轻压下手柄，直到压针套筒落到砧座上。 压紧手柄，施加足够的压力，用小螺丝刀调整位于表头顶部的满刻度调节 螺钉，如图 3 所示，直到指针指到满刻度20 为止（精确到±0.5HW），然 后放开手柄。
-3-
时代欧普
韦氏硬度计使用说明书
满刻度调 节螺钉
剂除掉涂层之后再进行硬度测量。
7. 操作 操作不当会影响测量精度。 7.1. 使用中应注意经常检查仪器的准确性，核对仪器满度点
（20HW）和校准点（5 或17HW）是否失准。发现不准应及时校正。 7.2. 测量时试样表面应与压针垂直，试样底部应与砧座线接触，否则
将会产生误差。 7.3. 测试时应一次施加足够握力，缓慢加力将造成测量值偏低。 7.4. 在测试过程中，应避免试样扭动，否则将造成误差并损坏压针。
韦氏硬度计的使用方法【干货技巧】
以下为韦氏硬度计的操作规程，一起来看看吧。
1、打开硬度计的电源，旋转试验力变换手轮，选择试验力。
2、显示屏上显示MODEL和NOT-COV菜单，MODEL有HV、HK二种试验法，按方向键移选择表，表1适用于有色金属，表2适用于黑色金属，按ENTER键确认，主屏幕弹出转换表，按ENTER键确认，主屏幕状态显示出所选硬度值转换标尺。
3、按方向键，弹出DWELL保荷时间菜单，选择加荷时间。
4、按方向键，弹出FUNCTION菜单。
选择第一个选项Single, 按ENTER键确认，硬度计开始进入工作状态。
5、转动压头与物镜转换罩壳，使10×物镜位于主体正前方位置。
6、转动升降丝杆使试验台上升，直至试样表面清晰成像。
如果在目镜中观察到的像模糊，可转动目镜前部镜头，直至清晰为止。
7、转动转换罩壳，使压头位于主体前方，按面板START键，仪器开始加载、保载、卸载。
8、转动转换罩壳，使10×物镜位于主体正前方位置，观察目镜中的压痕成像。
9、移动目镜的刻线，使其逐步靠拢，当刻线内侧无限接近时，两刻线内侧之间位于无光隙的临界状态时，按面板CLR键，这时主屏幕上的d1的值为零。
10、移动右边手轮使刻线分开，移动目镜左侧鼓轮，使左边的刻线移动与压痕左边外形交点相切，移动右边刻线内侧与压痕外形交点相切，按下目镜上测量按钮，对角线d1测量完成，目镜转动90度，测量对角线d2，按下测量按钮，主屏幕显示本次测量的值和所转换的的硬度值。
一次试验结束。
11、如果认为测量有误差，可重复上述程序再次测量。
扩展资料：韦氏硬度计结构：如图1所示，硬度计由以下三个主要部件组成：框架、手柄、压针组件。
压针组件包括压针、负荷弹簧、调节螺母、压针套筒、复位键、复位弹簧、表头等。
压下手柄时，压针组件作为一个整体移向砧座。
在压下手柄过程中，压针组件移向被测件，压针尖端首先与被测件接触。
继续压紧手柄，会使压针一部分刺入被测件，另一部分向后退入压针套筒内，并与负荷弹簧的弹力相作用。
维氏硬度计的使用方法
维氏硬度计的使用方法维氏硬度计是一种常见的硬度测试仪器，广泛应用于材料科学、机械制造、金属加工等领域。
它能够通过对材料表面施加一定的压力，来评估材料的硬度。
下面将介绍维氏硬度计的使用方法。
1. 硬度计的结构维氏硬度计主要由压头、刚性支架、测量装置和读数装置组成。
压头是硬度计的核心部件，它通过旋转螺丝进行控制，使压头对试样施加恒定的压力。
刚性支架用于支撑压头和测量装置，保证测试的准确性。
测量装置包含刻度盘和指针，用于读取硬度值。
读数装置用于记录和显示测试结果。
2. 测试前的准备在使用维氏硬度计进行测试之前，首先需要对硬度计进行校准。
校准的目的是保证硬度计的准确性和可靠性。
校准通常包括对硬度计的压力和刻度进行检查和调整。
3. 测试样品的准备选择合适的测试样品，并进行必要的加工和处理。
测试样品的形状和尺寸应符合规定的标准。
对于不规则形状的样品，需要进行适当的加工，以保证测试的准确性和可靠性。
4. 进行测试将测试样品放置在硬度计的工作台上，确保样品与硬度计的压头保持良好的接触。
通过旋转螺丝，使压头施加恒定的压力在样品表面上。
压力的大小应根据测试要求进行调整。
在压力作用下，指针将偏转，指示出相应的硬度值。
5. 读取和记录测试结果通过刻度盘和指针，读取硬度计上显示的硬度值。
根据测试要求，可以进行多次测试，取平均值作为最终的测试结果。
同时，应及时记录测试过程中的相关信息，如测试时间、测试位置等。
6. 结束测试测试完成后，应及时清理硬度计和测试样品。
清理硬度计时，应注意避免对硬度计造成损坏。
清理样品时，可以使用适当的方法，如清洗、抛光等。
维氏硬度计的使用方法相对简单，但在实际操作中需要注意以下几点：- 在测试时，要确保样品与硬度计的压头保持良好的接触，避免产生误差。
- 测试时要保持稳定的测试环境，避免外界因素对测试结果的影响。
- 在读取硬度值时，要准确把握指针的位置，避免读数错误。
- 在测试不同材料的硬度时，应根据实际情况选择合适的测试参数和方法。
硬度计使用方法说明书
硬度计使用方法说明书一、引言硬度计是一种用于测量材料硬度的仪器设备。
硬度是材料抵抗外力侵入的能力，通常用于评估材料的强度和耐磨性。
本说明书旨在详细介绍硬度计的使用方法，帮助用户正确操作和获取准确的硬度测试结果。
二、产品规格硬度计型号：最大测试范围：分辨率：测试方法：供电要求：外观尺寸：重量：三、准备工作1. 检查硬度计的外观，确保没有损坏或错位的部件。
2. 使用压缩空气吹扫硬度计，清除可能影响测试结果的灰尘和杂质。
3. 校准硬度计，如果需要，根据产品说明书进行校准或联系厂家进行校准。
四、操作步骤1. 打开硬度计电源，确保设备处于工作状态。
2. 将待测材料放置在硬度计测试台上，确保材料表面与测试台平行。
3. 调整硬度计压头，使其与待测材料表面接触。
4. 使用硬度计的操作按钮或软件界面选择适当的测试方法和参数。
5. 在硬度计显示屏上读取测试结果，并记录。
五、注意事项1. 确保测试环境的稳定性，避免温度、湿度等因素对测试结果的影响。
2. 遵循产品说明书或厂家提供的测试方法和参数，以获得准确可靠的测试结果。
3. 在测试过程中，避免使用过大的力量，以免损坏硬度计或测试样品。
4. 定期清洁硬度计，保持设备的正常运行并延长使用寿命。
5. 若遇到测试结果异常或操作困难的情况，请及时咨询厂家或技术支持人员。
六、维护保养1. 使用软布轻轻擦拭硬度计外壳，避免使用化学溶剂或磨砂布。
2. 定期检查和更换硬度计压头，避免因磨损而导致测试结果不准确。
3. 遵循产品说明书或厂家提供的保养方法，定期进行设备维护，保证其性能和精度。
七、故障排除如遇到以下情况，请联系厂家或技术支持人员进行故障排查和修复：1. 硬度计无法正常开机或关闭。
2. 测试结果异常或显示不准确。
3. 硬度计操作按钮或软件界面失灵。
4. 其他异常情况或故障。
八、总结本说明书详细介绍了硬度计的使用方法，包括准备工作、操作步骤、注意事项、维护保养和故障排除等内容。
韦氏硬度计硬度计安全操作及保养规程
韦氏硬度计硬度计安全操作及保养规程
硬度计简介
韦氏硬度计是用来测量金属材料硬度的一种常用实验仪器。
它主要
是通过利用已知质量的钨钢球（或钢珠）在一定的试验条件下从一定
高度落下到测量的表面上，在测量时，钢球压痕在材料表面上的深度，即是硬度值。
韦氏硬度计的优点是使用简单，且不会破坏样品。
安全操作
1.使用之前，先检查设备是否完整无损，各部件是否装配正
确。
2.操作人员必须戴手套、护目镜和工作服等相关安全装备。
3.取样时，应保持样品表面处于一个光滑平整的状态。
不应
出现凸起、凹陷或者粗糙度过大的情况。
4.操作时应注意，避免将手指或其他物品放在磨杯底部，因
为增加了掉落磨球时的撞击力，可能导致磨杯破裂。
5.硬度计操作完毕后，应及时清洗设备，存放在防潮、干燥
的地方。
保养规程
1.观察韦氏硬度计密切时，应注意观察磨杯底面及透明板的
清洁状况，以便能及时清除污垢影响测量。
2.硬度计长期不用时，应该在仪器的孔洞内滴几滴钨油，从
而避免运动件生锈、腐蚀。
3.硬度计使用期满或需要校准时，建议将设备送到专业维修
机构进行校验和维修保养，确保韦氏硬度计的测量准确性。
4.在使用过程中不要随意拆卸设备，以免损坏检测仪器。
总结
韦氏硬度计是金属材料硬度检测的重要工具，在使用过程中，需要严格遵守安全操作规程，防止出现意外情况的发生。
同时，还需要进行定期的设备保养和维修，以保证仪器的精度和使用寿命。
韦氏硬度计安全操作及保养规程
韦氏硬度计安全操作及保养规程前言作为一种重要的硬度测试仪器，韦氏硬度计在各种生产领域中得到广泛应用。
为了保证使用效果以及延长韦氏硬度计的使用寿命，我们需要了解一些安全操作及保养规程。
安全操作规程1. 运输与安装1.1 运输前请将韦氏硬度计相关配件和部件进行固定，以免在运输过程中发生磨损、碰撞、掉落等不良情况。
1.2 在安装韦氏硬度计时，应保证其稳定性，防止因不当安装而出现运行故障。
2. 均衡和调零2.1 在使用韦氏硬度计前，需要进行均衡操作。
具体操作方法可以参考厂商提供的用户手册。
2.2 调零是在均衡后，将韦氏硬度计的读数调整到零，确保测量精度。
3. 硬度测试3.1 使用韦氏硬度计时，应根据测试对象的硬度范围、深度等因素选择合适的压入头。
3.2 在使用过程中，需要注意掌握适当的测量时间，避免因过度荷载而导致测试结果不准确，对测试对象造成损害。
4. 贮存4.1 韦氏硬度计属于高精度仪器，贮存时需要避免日晒雨淋、潮湿、高温、腐蚀等不良环境。
4.2 建议每次使用韦氏硬度计后，将其拆卸并清洁，避免因残留污物而造成仪器故障。
保养规程1. 清洁1.1 在硬度测试后，应及时对韦氏硬度计进行清洁，并保证其在清洁过程中不受损坏。
1.2 在清洁韦氏硬度计时，应避免使用具有腐蚀性的清洁剂，以免对仪器造成损坏。
2. 维护2.1 韦氏硬度计的压头和内部机构需要定期维护，防止其因不良使用而造成磨损、变形、掉落等故障。
2.2 使用期间，还需要定期检查电缆、连接器、电源、开关等部件是否正常，确保韦氏硬度计的使用效果。
3. 保养3.1 在韦氏硬度计使用完毕后，建议将其放置于干燥、无尘、温度适宜的环境下进行保养，以延长其使用寿命。
3.2 如无必要，请勿频繁更换韦氏硬度计的硬件和软件，以免影响其稳定性和准确性。
结语通过以上安全操作及保养规程，我们可以更好地保护韦氏硬度计，确保其在硬度测试中的精度和可靠性，并延长其使用和寿命。
同时，建议用户在使用前认真阅读厂商提供的相关操作手册，并严格按照手册进行操作。
硬度计操作方法说明书
硬度计操作方法说明书1. 引言硬度计是一种用于测定物体表面硬度的仪器。
本操作方法说明书详细介绍了硬度计的使用步骤和要点，以帮助用户正确操作硬度计并获取准确的硬度测试结果。
2. 设备准备- 硬度计：确保硬度计处于正常工作状态，没有损坏或故障。
- 测量样本：根据需要选择合适的测量样本，并确保样本表面符合硬度测试的要求。
- 清洁布：用来清洁硬度计和测量样本表面。
- 硬度计校准块：用于校准硬度计的准确度。
3. 硬度计操作步骤步骤1：准备工作- 硬度计的电源：确认硬度计电源充足并接通电源插座。
- 场景设置：将硬度计放置在平稳的工作台面上，确保周围环境干净、安静，并远离可能干扰测试结果的因素。
- 校准：如硬度计需要校准，使用校准块进行准确度校正。
步骤2：样本准备- 样本清洁：使用清洁布擦拭测量样本表面，确保无灰尘、污渍或其他杂质。
- 样本平整：确保样本表面平整，避免凹凸不平或其他不规则造成测量误差。
步骤3：开始测量- 安装样本：将样本放置在硬度计工作台上，确保样本与工作台接触牢固，以减少测量误差。
- 选择测试模式：根据需要选择适当的硬度测试模式，如布氏硬度、Vickers硬度或洛氏硬度。
- 进行测试：按下启动按钮，硬度计将自动触发针头或钻头，测量样本的硬度。
等待测试完成。
步骤4：记录和结果- 结果显示：测量完成后，硬度计将显示样本的硬度数值。
- 记录数据：记录硬度数值，并在需要时进行单位转换或其他标注。
- 清理：清理硬度计和工作台，将样本取出，恢复工作台和硬度计的原始状态。
4. 常见问题和解决方法- 问题1: 硬度计显示误差较大。
解决方法: 检查是否需要进行硬度计校准，或联系售后服务人员进行维修。
- 问题2: 样本表面损坏或污渍干扰测试结果。
解决方法: 清洁样本表面或更换表面较为平整的样本进行测试。
5. 安全注意事项- 硬度计操作时，应注意手部和指尖的安全，避免受伤。
- 在操作过程中，尽量避免触碰硬度计的运动部件，以免造成硬度计故障或其他损坏。
Webster硬度计使用说明书
Webster Hardness Tester1. Instrument StructureThe structure of Webster hardness testers is shown as Fig. 1: Fig. 1 Structure of the Instrument1－Frame 2－Pivot screw 3－Handle 4－Reset key5－Adjusting screw 6－Dial head7－Adjusting nut 8－Indenter cylinder 9－Load spring 10－Indenter 11－Anvil 12－Return springThe indenters of each type of Webster hardness testers are different. The shapes of three types of indenters are shown as Fig.2.Fig. 2 Indenter Shapes2. Main Technical ParametersFesting Range ： 0~20HW Accuracy ： 0.5HW Eqnivaient range ： See Table 1 Weight ： 0.5kg Table 1: Models SelectionItem Type Applicable Materials Hardness Range Specimen Size/mm Thickness 0.4-6 1 W-20Inner diameter>10 3. Operating MethodPut the specimen between the anvil and the indenter and press down the handle until the bottom is felt. At the time the dial indicator will point at a reading which is the hardness value obtained. Excessive pressure beyond this limit will not damage the tester, but it is unnecessary. Hold tight the handle when reading the value. Any torsion or movement will make the reading incorrect during the test.4. Verification and Calibration4.1 Verification of the Instrument 4.1.1 Full Scale VerificationHold tight the handle directly to the bottom without putting the specimen in the opening of the hardnesstester. The indicator should point at 20±0.5HW. If the test reading does not meet the requirement, calibration of the full scale should be carried out according to Step 4.2.1. 4.1.2 Test Block VerificationThe standardized hardness block is tested by the hardness tester. For B, B-1 and B-2 Webster hardness testers, the dial indicator should point at the specified hardness values with tolerance of ±0.5HW; for B75, B75b and B92, the indicator should point at 5HW±0.5HW; and for BB75 and BB75b, the indicator should point at 17HW±0.5HW. If the test reading does not meet the requirement, calibration of the load spring should be made according to Step 4.2.2.Operators should regularly check the accuracy of the instrument by the standard hardness block. Calibration should be made if any deviation occurs.When testing the hardness block, use only its upper surface.4.2 Calibration of the InstrumentCalibration of this instrument includes calibration of the Full Scale and calibration of the load2 W-20a Thickness 0.4-13 Inner diameter>10 25-110 HRE Aluminum alloy 58-131 HVThickness 0.4-8 3 W-20bInner diameter>6 4 W-B75 Thickness 0.4-6 Inner diameter>10 Brass in hard or half hard state,63-105 HRFsuper-hard Thickness 0.4-8 aluminum alloy 5 W-B75bInner diameter>6 Thickness 0.4-6 6 W-BB75 Inner diameter>10 Soft brass,pure copper18-100 HREThickness 0.4-8 7 W-BB75bInner diameter>6 8 W-B92Cold-rolled steelsheet, stainless steelThickness 0.4-6 50-92 HRBInner diameter>10spring. Calibrationof the Full Scale is actually to set a benchmark for the scale 20. Calibration of the load spring is actually to provide with a reference point for the instrument, and this reference point is the known hardness value of the standard hardness block. After calibrating, the full scale should be verified again and its reading should conform to 4.1.1.4.2.1 Calibration of Full ScaleHold tight the handle directly to the bottom without putting the specimen in the opening of the hardness tester. As shown in Fig. 3, regulate the full-scale adjusting screw with a small screwdriver to bring the indicator at Scale 20. If the pointer pointing at a smaller value than 20, the adjusting screw should be regulated clockwise; if the indicated value is greater than 20, the adjusting screw should be regulated anticlockwise. If the pointer can not be set to the full scale 20 by regulating the adjusting screw, replace the indenter according to the steps in Section 5.Fig.4 Regulate the adjusting nut Fig.3 Regulate the adjusting screw4.2.2 Calibration of the Load SpringScrew off the pivot screw, and take out the lower handle from the main frame, then remove the dial head from the indenter cylinder, while leaving the cylinder in the frame.Then the adjusting screw with grooves can be seen in the indenter cylinder. As shown in Fig. 4, rotate the adjusting screw with the special wrench equipped with the instrument. If the reading of the hardness block is smaller, rotate the adjusting nut anticlockwise; otherwise, rotate the adjusting nut clockwise. When the nut is rotated 1/4 circle, the scale reading will change 2-3 units. Reassemble the tester and verify the hardness block after regulating it.Repeat the above steps until the full scale and the reading of the hardness block are both according with the requirements in Section 4.1.DO NOT rotate the adjusting screw at will except normal calibration. DO NOT calibrate the readings of the testing standard hardness blocks by regulating the adjusting screw.4.2.3 Calibration of the B-1 Webster Hardness TesterPut the calibrating sheath on the anvil first; then calibrate the instrument according to the calibrating procedure in 4.2.5. Replace the IndenterIn case the pointer can not be set to the full scale 20 by regulating the adjusting screw, which means the indenter is worn, the indenter should be changed.Shown below is how to replace the indenter:Screw off the pivot screw, and take out the lower handle from the main frame, then removethe dial head from the indenter cylinder, but the cylinder still stays in the frame. Then the adjusting screw with grooves can be seen in the indenter cylinder. As shown in Fig. 4, rotate the adjusting screw with the calibration wrench equipped with the instrument, then take out the indenter and replace with a new one. Calibrate the instrument again according to the calibrating procedure in 4.2.After the indenter is replaced, adjust the pressure of the load spring with the adjusting nut, when the resistance of the load spring is sensed, only one tight rotating of the nut is enough. The indenter tip could be damaged by the over pressure of the load spring at first adjustment.6. Verification ReportThe verification report should include the following information:Material brand and nameType and serial number of the hardness testerReading of each test (accurate to 0.5 scale)Average hardness value (accurate to 0.5 scale)No. of standard appliedInspector and date7. Standard Package1 Tester1 standard hardness block (attached with measurement and inspection report)1 spare indenter1 wrench1 small screwdriver1 instruction manual1 carrying case8. Optional Accessoriesspare indenterstandard hardness blockspare dial glass9. MaintenanceThe testers of this series are precision instruments, of which the service life mainly depends on the correct method of use and timely and proper maintenance. The following items should be taken into account:9.1 Prevent contamination. This instrument should often be cleaned with the soft cloth to remove the dust and dirt on the surface of it, especially on the anvil and supporting surface of the cylinder. Specially prevent the dirty things to get in from the dial seams or indenters, otherwise, the filthy things from those parts might influence on the testing precision or cause malfunction. 9.2 Prevent rust. Although all the parts of instrument have been treated to prevent rust, the improper maintenance or long time of use on the production spot without paying attention to maintenance may also cause the rust to some components. When using it, pay special attention to its waterproof performance except clean it frequently, because many parts will bear rust with water, the water in the dial may cause deadly rust to make the instrument useless.9.3 Prevent falling off. This instrument is made up of many precision components, falling off of it will result in the permanent damage to some parts.9.4 Disassembly forbidden. The testing accuracy of this instrument is guaranteed by the good collaboration of some of the precision parts. This collaboration is not easy for the nonprofessional people to master. Consequently, disassembly of the parts is not allowed except for those allowed in calibration, otherwise this will bring you trouble and the warranty of this instrument will terminate.10. Factors Affecting the Test Accuracy 10.1 Test Piece. The surface of the specimen should be treated smooth and clean. The dirt on the specimen, especially the tiny sand grains may affect the test accuracy.10.2 Sensitivity. The instrument scale below 4HW and above 17HW, its sensitivity will decline strikingly, and the testing accuracy will also be reduced. Applying another tester should be considered.10.3 Edge of test piece. The distance between the testing point and the edge of the test piece should be bigger than 5mm. Test close to the edge of the test piece will affect the accuracy.10.4 Adjacent indentations. During the test the distance between the two adjacent indentations should be no smaller than 6mm; otherwise, the previous indentation will affect the next testing accuracy.10.5 Oxide film. Although the hard oxide film is thin, it will also influence on the hardness accuracy of the aluminum extrusions. Experiences indicate that the oxide film with hardnessof 10μm will increase the hardness value by 0.5~1HW.10.6 Coatings. All kinds of coatings will affect severely the testing accuracy, so sand paper or solvent is needed to remove the coatings first before carrying on the hardness testing.10.7 Operation. Improper operation will affect the accuracy of the hardness.10.7.1 The accuracy of this instrument should be often checked in use to see if the full scale point (20HW) and the calibration point are still correct. Calibrate it immediately whensomething is wrong.10.7.2 The surface of the test piece should be vertical to the indenter and the bottom of specimen should contact the anvil during the test, otherwise errors will occur.10.7.3 During the test enough grip strength should be applied at one time, adding the strength slowly will make the test result inclined to the low side.10.7.4 During the test the test piece should not twist, otherwise it will make errors and damage the indenter.Table 2 Hardness Conversion Table for W-20 Series Hardness TestersWebster HW Rockwell EHRERockwell FHRFVickersHV18 101 98.5 13117 97 95 11916 92.5 91 10815 88 87.2 9914 84 83 9113 79.5 78 8312 75 74 7811 71 70 7310 67 66 699 62.5 62.5 658 58 58 617 54 54 586 49.5 505 45 46.54 41Table 3 Hardness Conversion Table for W-B75 series Hardness TestersHW HRB4 53.05 53.36 54.17 54.88 56.79 58.510 60.811 63.412 66.413 69.714 73.515 77.916 82.117 86.918 92.2Table 4 Hardness Conversion Table for W-Bb75 Series Hardness TestersHW HRF4 30.25 34.96 39.67 44.38 49.09 53.710 58.411 63.112 67.813 72.514 77.315 82.016 86.717 91.418 96.1Fig. 5 W-20 Series Hardness Conversion CurveFig. 6 W-20 Series Hardness Conversion CurveFig. 7 W-B75 Series Hardness Conversion CurveFig. 8 W-BB75 Series Hardness Conversion Curve Fig. 9 W-B92 Series Hardness Conversion Curve。
维氏硬度计说明书
维氏硬度计说明书目录操作前提示一注意事项────────────────────── 2 二硬度计简介───────────────────── 2 三型号编制说明──────────────────── 2 四硬度计的外型结构────────────────── 3 五技术参数────────────────────── 3 光学系统────────────────────── 3试验力──────────────────────—4 六硬度计的安装──────────────────── 4 七各键的功能───────────────────── 5 八如何进行测试──────────────────── 6 试验力的选择──────────────────── 6测微目镜归零────────────────────7测量压痕对角线───────────────────8 九光源调整──────────────────────8 更换灯泡──────────────────────9 十注意事项──────────────────────9 维氏硬度试件最小厚度—试验力—硬度关系───────10 十一附表────────────────────────11 维氏硬度计的示值重复性附表1─────────────11 维氏硬度计的示值误差附表2──────────────11 十二附件（装箱单）────────────────────12 选配附件──────────────────────12一注意事项1.本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求2.在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
3.仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。
铝合金硬度计系列 W-20 说明书
铝合金硬度计系列Ｗ－２０1概述W-20系列铝合金韦氏硬度计又称钳式硬度计，分为W-20、W-20a、W-20b三种型号，它们体积小、重量轻、可单手操作，检测过程中不必取样，无高难技能的操作要求，适用于生产现场对材料进行快速无损的硬度检测。
可满足生产质量控制及合格判定的检测要求，是对成批产品进行逐件检测的首选仪器。
被广泛的应用于铝型材生产检验、验收检验和质量监督检验等各个环节，是提高生产合格率、节约成本必备的专业仪器。
1.1技术参数●量程：0~20HW；●精度：0.5HW；●精确测量范围：5~18HW；●测量范围（洛氏、维氏）：25～110HRE、58～131HV；●测量材料：铝合金（1100～7075系列）。
1.2产品特点●仪器已通过四小时盐水（5%）浸泡试验无锈蚀不失精度，空测1000次指针不漂移，0.5米跌落100次指针不位移等严格测试，质量有保障；●小型便携式仪器，体积小、重量轻、可单手操作；●测试过程不必取样，能够无损地测试材料硬度；●对操作技能要求不高，操作技能对读数无影响，非常适于在生产现场对材料进行快速硬度检测；●能测量多种铝型材外形；●配备校准套，解决因多次满刻度校准，校准误差的问题。
1.3功能用途及适用范围1.3.1功能用途●确定铝型材有无热处理，检查热处理效果，判定铝型材力学性能是否合格；●确定铝型材是否为不适当的合金加工而成，判定铝型材合金成分是否合格；●测量不便送到实验室的过长、过重工件或装配件；●用于铝型材生产检验、验收检验和质量监督检验；●应用于国内大多数铝型材厂和许多门窗幕墙企业、工程质检及技术监督部门。
1.3.2适用范围主要用于测量铝合金（1100~7075系列）硬度。
铝合金韦氏硬度计有W-20、W-20a、W-20b 三种型号。
W-20型是通用型，用于测量厚度在0.8-6.0mm材料；W-20a型是厚材专用型，用于测量厚度在6.0-13mm的材料；W-20b型是细管材专用型，用于测量内径为6.0mm以上的管材。
维氏硬度计操作规范
3.6 慢慢地顺时针旋转调焦,对光学系统进行调焦,到到图像清楚为止.调焦完成后试件表面
纹理应在视场内清晰可见。
3.6.1 ★注意：应小心进行调焦，避免试件与压头或镜头相撞。发生碰撞会对这些部件造成损坏
3.7 把压头回转到工作位置，准备进行测试。
3.8 按下【START】键,系统会开始一个测试循环.
3.9 仪器测试过程中,按键面板的LCD会显示三种不同的工作状态:加载→保荷→卸载,测试完
3.11.7 当两条对角线都输入完后，硬度计会自动计算出硬度值并显示在LCD液晶屏上。
3.12 测量完毕,取走试件。
文件类型
文件名称
文件编号:
三阶文件
维氏硬度计操作规程
制定日期: 版次: A/0
页号: 2/2
3.13 关闭硬度计，断开电源。
3.14 清扫工作台面。
3.15 每周必须对硬度计进行一次合面保养。
3.15.1 清扫台面上剩余的灰尘以及外壳上的灰尘。
3.15.2 将工作台上和外壳上的油污擦拭干净。
3.15.3 将机器传动部分加润滑油。
3.15.4 作好保养记录。
4.注意事项
4.1 当按下【START】键，仪器会启动一个测试循环，仪器会自动执行 加载→保荷→卸载，
然后得位的过程，当整个测试循环未完成时，千万不可摇晃工作台，也不可以转动仪器
文件类型
文件名称
文件编号:
三阶文件
维氏硬度计操作规程
制定日期: 版次: A/0
页号: 1/2
1.目的
1.1建立硬度计使用和维护保养之操作规程。
1.2执行运作以确保使用中的保养和校验之可靠性。
2.适用范围
所有检验用的硬度计。
3.作业内容
w-20b韦氏硬度计
w-20b韦氏硬度计产品名称：W-20系列铝合金韦氏硬度计∙产地：中国销售：沧州欧谱∙简介：W-20系列铝合金韦氏硬度计(又称钳式硬度计)，是一种轻便的，可以现场快速测试铝合金硬度的仪器。
测试迅速，简便，一卡即可，硬度值直接读出，符合中国有色标准YS/T420和美国标准ASTMB647，是标准YS/T420推荐的两种仪器之一。
∙一、概述W-20系列铝合金韦氏硬度计(又称钳式硬度计)，是一种轻便的，可以现场快速测试铝合金硬度的仪器。
测试迅速，简便，一卡即可，硬度值直接读出，符合中国有色标准YS/T420和美国标准ASTM B647，是标准YS/T420推荐的两种仪器之一。
W-20系列铝合金韦氏硬度计适于测试铝合金型材、管材和板材，特别适于在生产现场、销售现场或施工现场对产品硬度进行快速、非破坏性的合格检查。
标准硬度块经过标准硬度机的检测，附有检测报告。
韦氏硬度值可换算成常用的维氏、洛氏、布氏硬度及抗拉强度值。
二、用途·确定工件有无热处理，检查热处理效果。
·确定工件是否为不适当的合金加工而成。
·测试不便送到实验室的过长、过重工件或装配件。
·用于生产检验、验收检验和质量监督检验。
三、主要技术参数量程：0-20HW精度：0.5HW测量范围：相当于20～110HRE四、标准配置主机：----------1台标准硬度块：----1块备用压针：------1支校正扳手：------1个小螺丝刀：-----1个仪器箱：--------1个可选附件压针标准硬度块。
韦氏硬度计作业指导书
生效日期2016.6.1页次第 1 页共 2 页编制审核批准目的使操作员能熟练掌握韦氏硬度计的操作步聚，对测量产品硬度准确读数。
适用范围此指导书适用于如图所示的W系列韦氏硬度计，品牌“天星”，型号：W-20。
职责操作员：仪器之使用与日常保养。
品管经理：负责对操作员的培训与仪器调校。
韦氏硬度计整机视图序号步骤操作说明1 检查仪器准确性1.1硬度计开口中不放置测量样品，直接将活动手柄握到底，此时指针指向满刻度20则为合格，否则需要校正后才能使用。
1.2 测量标准硬度块，如果测量结果与标准硬度块上标的数值一致，则仪器正常；否则需要校正后才能使用。
22.1 测量样表面必须平整、干净。
2.2测量样置于测量位时与压针保持垂直状态，样品底部应与砧座线接触，否则将产生误差并损坏压针。
2.3握紧活动手柄，直至感到已压到底，这时表头指针将指到一个读数，这个读数就是测得的硬度值。
超过这个限度的过大压力并不会损坏硬度计，但是，过大的握紧力是没必要的，因为它不能改变硬度值。
2.4读数时仍应握紧手柄，测量期间的任何扭转或移动都会使读数不准并损坏压针。
2.5测量时选取的点位到测量样品边缘应大于5mm，否则会影响测量精度。
2.6两个相邻测量点位间距应不小于6mm，否则，前一个压痕对后一次测量的精度将产生影响。
2.7坚硬的氧化膜虽然很薄，但厚度为10μm的氧化膜将使硬度值偏高0.5～1HW。
2.8 各种涂层都会严重影响测量精度，因此，要求用砂纸或溶剂除掉涂层后再进行硬度测量。
测量。
维氏硬度计的操作规程
维氏硬度计的操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!维氏硬度计的操作规程一、试验前的准备工作1、试样1）试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般Ra不得大于0.2微米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-1-
铝合金韦氏硬度计使用说明书
于 ４ＨＷ，这时建议选用巴氏硬度计。
目录
(HW) 20 18 16 14 12 10 8 6 4 2
0 50 60 70 80 90 100 110 120 130 140 (HV)
图 １ 韦氏（ＨＷ）－维氏（ＨＶ）硬度换算曲线
Ｗ－２０ 系列韦氏硬度计在测量铝合金时，测量范围相当于洛氏硬
７． 影响测量精度的因素 ．．．．．．．．．．．．．．．．．．．．．．．．．． ９
铝合金韦氏硬度计使用说明书
使用说明书
目录
１． 概述
铝合金韦氏硬度计有 Ｗ－２０、Ｗ－２０ａ、Ｗ－２０ｂ 三种型号。Ｗ－２０ 型是通用型，用于测量厚度在 ０．８～６．０ｍｍ 的材料；Ｗ－２０ａ 型是超厚 材料专用型，用于测量厚度在 ６．０～１３ｍｍ 的材料；Ｗ－２０ｂ 型是细管 材专用型，用于测量内径为 ６．０（或 ５．０）ｍｍ 以上的管材。三种型号 的仪器都可用于测量管材、板材和型材。对于其他无法用韦氏硬度计 测量的材料（如棒材、线材、铸件、锻件及更厚的、弯曲的铝合金材 料以及装配件），可选用巴氏硬度计进行快速、无损硬度检测。对于 厚度小于 ０．８ｍｍ 的材料，使用韦氏硬度计时可能会产生“测砧效应”。 这时在被测材料的背面会出现一个小的痕迹，这种“测砧效应”会引 起测量误差，痕迹越大，误差越大；材料越软，厚度越薄，这种误差 也会越大。对于较薄的材料，如果将两件材质相同、硬度相近的材料 叠加在一起测量，将有助于减小“测砧效应”带来的误差。
块上，硬度块的有效期为两年。
Ｗ－２０ 系列韦氏硬度计符合中国有色金属行业标准 ＹＳ／Ｔ４２０－
２０００《铝合金韦氏硬度试验方法》，是该标准认可的两种仪器之一，
已通过国家计量部门的性能试验，具有计量器具制造许可证，许可证
编号为：粤制 ０２０５０３１２。
计量标准 JJG944-1999.
-2-
铝合金韦氏硬度计使用说明书
图 ３ 调整调节螺钉
压力，读取表头读数。如果读数与标准硬度块上的硬度值相 同（允许偏差±0.5HW），仪器就校正好了。 3.1.3. 如果表头读数与标准硬度块的硬度值不同，就应将仪器拆开， 露出弹簧调节螺母，以便对弹簧压力进行调整。仪器的拆卸 方法是：旋下支撑螺钉，将下手柄从主框架上取出，再从压 针套筒上取下表头，压针套筒仍留在框架内。这时在压针套 筒内可找到带槽的调节螺母。用仪器配备的专用扳手旋动螺 母，就可改变弹簧对压针的压力，如图 4 所示。如果在步骤 2 中读取的读数小于标准硬度块的硬度值，说明弹簧压力过大， 这时应反时针旋松螺母。反之，应顺时针旋紧螺母，螺母每 旋转 1/4 圈，会使刻度改变 2～3 格。调整后重新装上仪器。 重复上述步骤即可将仪器调准。
3.3.3. 更换压针后，用调节螺母对负荷弹簧的压力进行调整，在感 觉到负荷弹簧的阻力后，螺母只要旋紧一圈即可。初次装调 时，负荷弹簧压力过大会使压针尖端损坏。
3.3.4. 在测试时不要扭动被测件，否则会使压针损坏或折断。备用 的压针可在制造厂买到。
４．检验报告
检验报告应包括如下内容： ♦ 材料的牌号和名称； ♦ 硬度计的型号和制造号； ♦ 各次测量读数值； ♦ 平均硬度值（精确到 ０．５ 个刻度）； ♦ 所采用的标准号； ♦ 检验者及检验日期。
7.6. 涂层。各种涂层都会严重影响材料硬度的测量精度，因此，要求 用砂纸或溶剂除掉涂层之后再进行硬度测量。
7.7. 操作。操作不当会影响测量精度。 7.7.1. 使用中应注意经常检查仪器的准确性，核对仪器满度点 （20HW）和校准点（5 或 17HW）是否失准。发现不准应及 时校正。 7.7.2. 测量时试样表面应与压针垂直，试样底部应与砧座线接触， 否则将会产生误差。 7.7.3. 测试时应一次施加足够握力，缓慢加力将造成测量值偏低。 7.7.4. 在测试过程中，应避免试样扭动，否则将造成误差并损坏压 针。
铝合金韦氏硬度计
使用说明书
W-20
010-82951585 82946733
北京时代山峰科技有限公司
铝合金韦氏硬度计使用说明书
目 录
１． 概述 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １
２． 操作原理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ３
-7
目录
♦ 主机一台。 ♦ 标准硬度块一块（附计量检定报告一份）。 ♦ 备用压针一支。 ♦ 专用扳手一把。 ♦ 小螺丝刀一把。 ♦ 说明书一份。 ♦ 合格证一份。 ♦ 手提式仪器包一个。
６．维护与保养
本仪器属于精密仪器，其使用寿命主要决定于使用方法是否正 确及维护保养是否及时妥善。使用中应注意以下诸点： 6.1. 防污损。仪器在使用中应经常用软布擦拭，除去附着在仪器表面
２．操作原理
目录
１－框架 ２－支撑螺钉 ３－手柄 ４－复位键 ５－调节螺钉 ６－表头 ７－调节螺母 ８－压针套筒 ９－负荷弹簧 １０－压针 １１－砧座 １２－复位弹簧
图 ２ 仪器结构图
韦氏硬度计是一种压痕硬度计。在一定压力下，将压针压入试样 表面，压入深度与材料的硬度成反比。韦氏硬度用符号 ＨＷ 表示，如 韦氏硬度值为 １６ 时，表示为 １６ＨＷ。将被测件置于砧座和压针之间， 压下手柄，直至感到已压到底。这时表头指针将指示出一个读数。超 过这个限度的过大压力并不会损坏硬度计，然而，这是不必要的。在 读数时仍应握紧手柄。因为测试期间的任何扭转或移动都会使读数不 准。
-6-
铝合金韦氏硬度计使用说明书
目录
值，以便确认压针是否发生了磨损，如满刻度数值已经发生偏移，应 进行一次满刻度校正。校正之后，调节螺钉就不要再随便动了。必须 注意：不得利用调整调节螺钉的办法来校对标准硬度块上的读数。当 满度点无法调到 ２０ 时，说明已发生故障或压针发生严重磨损，此时 应更换压针。更换压针后如满度点仍无法调到刻度 ２０，说明仪器发 生故障，此时应将仪器寄回制造厂维修。
3.1.1. 在不使用试样的条件下，轻轻压下手柄，直到压针套筒落到 砧座上。压紧手柄，施加足够的压力，用小螺丝刀调整位于
-4-
铝合金韦氏硬度计使用说明书
目录
表头顶部的满刻度调节螺钉，如图 3 所示，直到指针指到满 刻度 20 为止（精确到±0.5HW），然后放开手柄。 3.1.2. 将标准硬度块置于砧座和压针之间，压紧手柄，施加足够的
度 ２５～１１０ＨＲＥ，测量范围的一部分对应于维氏硬度 ５８～１３１ＨＶ，测量
值在表盘上的读数分为 ２０ 个刻度，换算曲线如图 １ 所示，换算表见
附表。
韦氏硬度计的标准硬度块由 ６０６１ 铝合金制成，硬度块经过中国
计量科学研究院检定，每个硬度块都附有检定报告，硬度块的编号、
硬度值、偏差及检定日期记录在检定报告上，硬度值和编号刻在硬度
Ｗ－２０ 系列韦氏硬度计的设计，适合于测量铝合金的硬度，测量 的合金范围从 １１００ 到 ７０７５ 系列，除此之外，还可用于测量部分较软 的铜合金，其测量范围相当于洛氏硬度 ６０～９０ＨＲＦ，对于更硬的铝合 金（如 ２０２４、６０６１ 和 ７０７５），当测量值高于 １７ＨＷ 时，建议选用 Ｗ－ Ｂ７５ 型韦氏硬度计。对于更软的铝合金或纯铝材料，测量值可能会低
3.3.2. 操作者应经常利用标准硬度块对仪器硬度测量的准确性进行 检查。如发现偏差，应调整负荷弹簧的调节螺母予以校正。 使用标准硬度块时，应只使用其上表面。安放标准硬度块时， 应使压针避开有压痕的部位，因为压痕的边棱将影响压针在 试片表面的刺入深度，从而影响测量的准确性。备用的标准 硬度块可在制造厂买到。
３．仪器校正
本仪器的校正分为满刻度校正和负荷弹簧校正两部分。满刻度校 正实际上是为仪器提供一个基准点，本仪器的基准点设置在满刻度 ２０ 的位置。校正方法是，当压针紧压在砧座上时，调整满刻度调节 螺钉，使指针指在 ２０ 的位置（允许偏差±０．５ＨＷ）。负荷弹簧校正实 际上是为仪器提供一个已知点，这个已知点就是标准硬度块的硬度 值。校正方法是，用仪器配备的专用扳手调整调节螺母，使得当压针 紧压在标准硬度块上时，指针所指示的刻度与标准硬度块的硬度值相 同（允许偏差±０．５ＨＷ）。 3.1. W－20、W－20b 型韦氏硬度计校正步骤
-8-
铝合金韦氏硬度计使用说明书
目录
卸的部件外，不得再行拆卸，否则会给您带来麻烦。
７．影响测量精度的因素
7.1. 试样。试样表面应做清洁处理，试样上的污物，特别是细砂粒可 能会影响测量精度。
7.2. 灵敏度。仪器在刻度 4 以下和 17 以上范围内，灵敏度明显降低， 测量精度也随之降低。此时应考虑使用其他型号硬度计。
当压针套筒的端面与被测件相抵时，即可感到已触到底．此时表 头指针将指到一个硬度读数，这就是被测件的硬度值。压针对被测件 的作用力来源于负荷弹簧，而压针对于同一试样的压入深度则由负荷 弹簧调节螺母调定。
硬度计的表头安装在压针套筒的上端，指针由压针的移动来驱 动。对于特别硬的金属，压针将全部退入压针套筒，直至其尖端与压 针套筒端面相平齐。这是压针的最大行程位置，指针会指到 ２０。对 于特别软的金属，压针尖端将全部压入金属中，而不会向压针套筒内 移动，这时表头的指针将保持在最低位置不变。
-5-
铝合金韦氏硬度计使用说明书
3.2. W－20a 型韦氏硬度计校正步骤 3.2.1. 将校准套套到砧座上，注意有字的一侧向外。 3.2.2. 旋转校准套，使校准套上箭头的方向向上。 3.2.3. 按 W－20 型仪器的校准步骤校准仪器。
