净浆标准稠度及凝结时间测定
JJG(蒙)021——2014净浆标准稠度与凝结时间测定仪检定规程
2014年 7 月 10 日发布 布内蒙古自治区地方计量检定规程JJG （蒙）JJG （蒙）021——2014净浆标准稠度与凝结时间测定仪检定规程2014年 7月 31 日实施发 内蒙古自治区质量技术监督局 The Verification Regulation For Tester Normal Consistency and SettingTime of Cement Paste净浆标准稠度与凝结时间测定仪检定规程Setting Time of Cement Paste本规程经内蒙古自治区质量技术监督局于2014年7月10日批准，并自2014年 7月 31日起实施。
归口单位：内蒙古自治区质量技术监督局主要起草单位：内蒙古自治区建材产品质量检验院内蒙古自治区水泥计量站参加起草单位：内蒙古乌兰察布中联水泥有限公司本规程委托归口单位负责解释本规程主要起草人：刘向阳（内蒙古自治区水泥计量站）参加起草人：高慧娟（内蒙古自治区建材产品质量检验院）刘皓（内蒙古自治区计量测试研究院）邢树诚（内蒙古自治区建材产品质量检验院）刘健楠（内蒙古自治区水泥计量站）庞文婷（内蒙古自治区质量技术监督局）孙荣泽（内蒙古乌兰察布中联水泥有限公司）目录1 范围 (1)2 引用文件 (1)3 术语 (1)3.1 术语 (1)3.2 水泥标准稠度 (1)3.3 凝结时间 (1)3.4 滑动杆 (1)3.5 标准稠度测定用杆 (1)3.6 终凝用试针 (1)4 概述 (1)5计量性能要求 (2)6 通用技术要求 (2)6.1 外观及附件 (2)6.2 标志 (2)7 计量器具控制 (3)7.1 检定条件 (3)7.2 检定项目 (3)7.3 检定方法 (3)7.4 检定结果的处理 (4)7.5 检定周期 (4)附录A水泥标准稠度与凝结时间测定仪检定记录格式 (5)附录B水泥标准稠度与凝结时间测定仪检定证书格式 (6)附录C水泥标准稠度与凝结时间测定仪检定结果通知书格式 (7)净浆标准稠度与凝结时间测定仪检定规程1范围本规程适用于净浆标准稠度与凝结时间测定仪（以下简称稠度仪）的首次检定，后续检定和使用中的检查。
水泥净浆稠度与凝结时间测定仪的校准方法
3.1用标准器：0～300±0.02mm游标卡尺，0～15kg±1g电子天平。
3.2方法：按技术要求中所列内容，逐项进行测量并记录。
4、校准结果的处理和校准周期
4.1校准结果：计算记录数据误差，按技术要求中规定的允差判定是否合格。
4.2水泥净浆稠度与凝结时间测定仪的校准周期为六个月。
注：如发现有明显误差时，应按本方法及时校准。
水泥净浆稠度与凝结时间测定仪的校准方法
1、概述Байду номын сангаас
1.1本规定适用于校准水泥净浆标准稠度与凝结时间测定仪。
1.2采用标准：《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2001。
1.3水泥净浆稠度与凝结时间测定仪有规定形状的模、试椎、圆模、试针，在规定的环境温度下进行标准稠度用水量，凝结时间的测定。
2、技术要求
试 杆：直径 10±0.05mm 长度 50±1mm
初凝针：直径 1.13±0.05mm 长度 50±1mm
终凝针：直径 1.13±0.05mm 长度 30±1mm
试 模：顶内径 65±0.5mm 底内径 75±0.5mm
深 40±0.2mm
标准稠度及凝结时间测定仪的滑动部分的总重量为300±1g

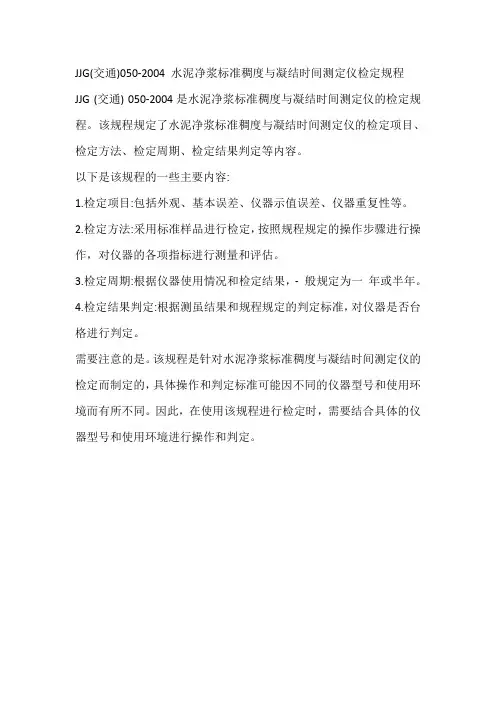

jjg(交通)050-2004 水泥净浆标准稠度与凝结时间测定仪检定规程
JJG(交通)050-2004 水泥净浆标准稠度与凝结时间测定仪检定规程JJG (交通) 050-2004是水泥净浆标准稠度与凝结时间测定仪的检定规程。
该规程规定了水泥净浆标准稠度与凝结时间测定仪的检定项目、检定方法、检定周期、检定结果判定等内容。
以下是该规程的一些主要内容:
1.检定项目:包括外观、基本误差、仪器示值误差、仪器重复性等。
2.检定方法:采用标准样品进行检定，按照规程规定的操作步骤进行操作，对仪器的各项指标进行测量和评估。
3.检定周期:根据仪器使用情况和检定结果，- 般规定为一年或半年。
4.检定结果判定:根据测虽结果和规程规定的判定标准，对仪器是否台格进行判定。
需要注意的是。
该规程是针对水泥净浆标准稠度与凝结时间测定仪的检定而制定的，具体操作和判定标准可能因不同的仪器型号和使用环境而有所不同。
因此，在使用该规程进行检定时，需要结合具体的仪器型号和使用环境进行操作和判定。
净浆标准稠度与凝结时间测定仪校验方法
净浆标准稠度与凝结时间测定仪校验方法本方法适用于新的、使用中和修理后的净浆标准稠度与凝结时间测定仪的校验。
1概述净浆标准稠度与凝结时间测定仪是《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T 1346—2101测定水泥标准稠度用水量和凝结时间的专用仪器。
2技术要求2.1滑动杆表面光滑，能靠重力自由下落，不得有紧涩和旷动现象。
2.2标尺读数和刻度范围下落距离为0～70mm，标尺刻度清晰，位置固定并挺直。
2.3试杆、试针的同轴度：在试杆、试针与底座平面接触情况下，试杆、试针的同轴度＜1.0mm。
2.4滑动杆直径为11.93～11.98mm。
2.5标准稠度测定用试杆有效长度为（50±1）mm，由直径（10±0.5）mm的圆柱形耐腐蚀金属制成。
2.6测定凝结时间用试针由钢制成，其有效长度初凝针为（50±1）mm、终凝针为（30±1）mm、直径为（1.13±0.05）mm 的圆柱体。
2.7终凝针上安装的环形附件，顶部外径（3.3±0.1）mm，低部外径（5±0.1）mm，高度（6.4±0.1）mm，环形附件平面与针头的距离为0.50mm，并且环形附件与试针应焊接牢固。
2.8滑动杆与试杆、滑动杆与试针的总质量均为310g±1g。
2.9盛装水泥净浆的试模应由耐腐蚀的、有足够硬度的金属制成。
试模为高（40±0.2）mm、顶内径（65±0.5）mm、底内径（75±0.5）mm的截顶圆锥体。
3校验项目及条件3.1校验项目3.1.1外观与材质3.1.2滑动杆、试杆、试针及环形附件尺寸3.1.3滑动杆与试杆、滑动杆与试针的总质量3.1.4试杆、试针同轴度3.1.5截顶圆锥体试模尺寸3.2校验用器具3.2.1天平：称量510g，感量0.1g；3.2.2游标卡尺：量程310mm，分度值0.12mm；3.2.3塞尺。
水泥净浆凝结时间试验
6、测定终凝时间，为完成初凝时间测 定后，立即将试模连同浆体以平移的方式 从玻璃板上取下，翻转180o，再放入湿气 养护箱内继续养护，临近终凝时间时每隔 15分钟测定一次，当试针沉入试体0.5mm 时，为水泥达到终凝状态，由水泥全部加 入水中至终凝状态的时间为水泥的终凝时 间，用“min”表示。
最初测定时，应轻轻扶持金属棒，使 其徐徐下降，试针贯入的位置至少要距圆 模内壁10mm。 临近初凝时，每隔5分钟测定一次，临 近终凝时，每隔15分钟测定一次。每次测 定不得让试针落入原针孔内，每次测定完 毕应将试针擦净并将圆模放回湿气养护箱 内，测定全过程中箱内养护至 加水后30分钟时，将圆模取出进行第一次测定。 测定时将圆模放到试针下，使试针与净浆面接触， 拧紧螺钉1 – 2秒钟后，突然放松，使试杆垂直自 由地沉入净浆，观察试针停止下沉或释放试针30 秒钟时指针读数，当试针沉至距底版（4±1） mm时，为水泥达到初凝状态；由水泥全部加入 水中至初凝状态的时间为水泥的初凝时间，用 “min”表示。
试验目的
测定水泥净浆凝结时间
试验设备
1、水泥净浆搅拌机 2、标准法维卡仪 3、沸煮箱 4、雷氏夹 5、天平
试验步骤
1、将维卡仪棒端装上试针。 2、将圆模放在玻璃板上，在玻璃板及圆 模内侧稍稍涂上一层机油。 3、调整维卡仪的试针接触玻璃板时指针 应对准标尺零点。 4、按标准稠度净浆拌制操作方法制备试 件，然后放入湿气养护箱内，记录开始加水 的时间作为凝结时间的起始时间。
水泥标准稠度用水量、凝结时间、安定性的测定
水泥标准稠度用水量、凝结时间、安定性的测定------------ -----------关键词：水泥净浆试验方法1.试验目的、适用范围本方法用于水泥标准稠度用水量、凝结时间和体积安定性的测试方法。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥、及指定采用本方法的其他品种水泥。
2.试验仪器设备试验设备主要包括：水泥净浆搅拌机、标准法维卡仪、代用法维卡仪、沸煮箱、雷氏夹膨胀仪、量水器（分度值为0.1mL，精度1%）、天平（量程1000g,感量1g）。
水泥净浆搅拌机由搅拌锅、搅拌叶、传动机构和控制系统组成。
维卡仪它由底座与可以自由滑动的金属圆棒构成。
松紧螺丝可以调节金属棒的高低。
金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离。
标准法维卡仪用金属棒连接试杆使用圆台形试模进行测量。
代用法维卡仪金属棒连接圆锥体使用圆锥试模进行测量。
沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。
雷氏夹由铜质材料构成。
当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
3.试验方法试验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。
试验用水必须是洁净的淡水，有争议时可采用蒸馏水。
试验时温度应在18~22℃，相对湿度大于50%。
水泥试样、拌和水、仪器和用具的温度应与试验室一致。
各项实验的测量方法及步骤如下：3.1标准稠度用水量的测定3.1.1标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。
净浆标准稠度与凝结时间测定仪检定规程
净浆标准稠度与凝结时间测定仪检定规程第一章总则第一条目的为确保净浆标准稠度与凝结时间测定仪的准确性和可靠性，特制定本检定规程。
第二条适用范围本规程适用于净浆标准稠度与凝结时间测定仪的检定工作。
第三条检定原则检定工作应遵循国家相关计量法规和标准。
检定结果应准确、公正，并具有法律效力。
第二章检定前的准备第四条检定人员检定人员应具备相应的专业知识和技能。
检定人员应持有有效的计量检定员证书。
第五条设备检查检查测定仪是否有明显的损坏或缺陷。
确保测定仪清洁，无残留物。
第六条检定环境检定应在恒温、恒湿的环境中进行。
环境条件应符合检定规程要求。
第三章检定项目与方法第七条标准稠度测定按照标准方法准备净浆样品。
使用测定仪测量净浆的标准稠度。
第八条结核时间测定按照标准方法准备净浆样品。
使用测定仪测量净浆的初凝和终凝时间。
第九条仪器精度检查使用标准器具检查测定仪的精度。
包括测量范围、分辨率、重复性等。
第十条仪器稳定性检查在规定时间内连续测量，检查仪器的稳定性。
记录并分析数据，确保仪器稳定性符合要求。
第四章检定结果的评定第十一条结果记录检定过程中的所有数据都应详细记录。
记录应清晰、准确，并妥善保存。
第十二条结果评定根据检定结果与国家计量标准进行比较。
评定测定仪是否符合检定规程的要求。
第十三条检定结论根据评定结果，得出检定结论。
检定结论应明确指出测定仪是否合格。
第五章检定周期与维护第十四条检定周期根据国家计量法规和使用情况确定检定周期。
检定周期一般不超过一年。
第十五条设备维护定期对测定仪进行清洁和维护。
发现问题应及时维修，确保设备良好运行。
第六章附则第十六条规程修订本检定规程由计量管理部门负责解释，如有需要，可适时修订。
第十七条生效时间本检定规程自发布之日起生效。
维卡仪净浆标准稠度及凝结时间测定仪使用说明书
维卡仪净浆标准稠度及凝结时间测定仪一.用途水泥稠度凝结时间测定仪主要用于测定水泥净浆的标准稠度用水量和凝结时间。
二.主要技术规格1.滑动部分总重量300±1克2.滑动部分最大行程70毫米3.稠度试杆直径φ10±0.05毫米4.试针直径φ1.13±0.05毫米5.外形尺寸(长×宽×高) 170×110×300毫米6.净重约3.8公斤三.构造及性能(见附图)仪器的主体由底座1、支架5用螺钉连接而成，支架上部加工有两个直径为12毫米的同心光滑孔，以保证滑动部分在测试过程中能垂直下降。
滑动部分的下降和固定由紧定螺栓6直接控制。
圆锥模3及玻璃板2放在底座1上面。
当测定标准稠度时，滑动部分由滑动杆7、固定圈10、固定螺栓11、指针9、连接杆12、稠度试杆4组成，其总重量为300克±1克；当测定初凝时间时，将稠度试杆换成初凝试针13，其总重量仍为300克±1克；当测定终凝时间时，则换为终凝试针14，其总重量仍为300克±1克。
示值板8刻有两项刻度S和P，S项刻度每一格为1毫米；P项刻度为标准稠度用水量，以水泥重量百分数计。
四.使用与维护测定标准稠度用水量前，应先检查仪器滑动部分在支架中能否自由滑动，同时检查试杆降至净浆表面时，指针应对准标尺零点，否则应予调整。
测定凝结时间前，应卸下稠度试杆，换以试针，同时检查试针与圆模顶接触时指针是否对零，否则应予调整。
每次测定前，首先应将仪器垂直放稳，不宜在有明显振动的环境中操作。
每次测定完毕均应将仪器工作表面擦拭干净并涂油防锈。
滑动杆表面不应碰伤或存在锈斑。
水泥标准稠度用水量、凝结时间、安定性检验方法
水泥标准稠度用水量、凝结时间、安定性检验方法本方法适用于硅酸盐水泥、普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥以及指定采用本方法的其它品种水泥。
1.0仪器设备：1.1水泥净浆搅拌机(简称搅拌机)：用于水泥净浆的搅拌，主要由搅拌锅、搅拌叶片、传动机构和控制系统组成；搅拌叶片在搅拌锅内作旋转方向相反的公转和自转，并可在竖直方向进行调节；搅拌锅可以升降，传动结构保证搅拌叶片按规定的方向和速度运转，控制系统具有按程序自动控制与手动人工控制两种功能。
搅拌叶片转速如下表示搅拌机拌和一次的自动控制程序为：慢速120±3s，停拌15s，快速120±3s。
搅拌叶片与搅拌锅用钢材制成，搅拌锅内径160mm，深度139mm，壁厚约1mm，搅拌叶片宽111.0mm；搅拌时，搅拌叶片与锅底、锅壁的最小间隙为2±1mm。
1.2净浆标准稠度与凝结时间测定仪（简称锥形稠度仪）：用于水泥净浆标准稠度与凝结时间的测定；该仪器由铁座与可以自由滑动的φ12金属圆棒构成，松紧螺丝用以调整金属棒的高低，金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离；测定标准稠度时，棒下装一金属空心试锥，锥底直径40mm，高50mm，装净浆用的锥模，上口内径60mm，锥模工作高度75mm，锥模总高度80mm。
测定凝结时间时，取下试锥，换上试针；试针直径1.1±0.04mm,长约50mm，试针要用硬质钢丝制成，不得弯曲；滑动部分的重量，即试杆装上试锥或试针后的总重量，均为300±2g；装净浆用的圆模，上部内径为65±0.5mm,下部内径为75±0.5mm，高度为40±0.5mm。
1.3沸煮箱：用于水泥安定性试验，其有效容积为410×240×310mm;内设蓖板，蓖板与加热器之间距离大于50mm，箱的内层由不易锈蚀的金属材料制成，能在30±5min内将箱内的试验用水由室温升至沸腾，并可保持沸腾状态3小时以上，整个试验过程不需补充水量。
水泥稠度与凝结时间测定仪检定规程
水泥稠度与凝结时间测定仪检定规程1.目的为使净浆标准稠度与凝结时间测定仪的检定规范化，使其始终在预定状态下工作，以保证试验的准确性，特制定本规程。
2.范围本规程适用于新购进、使用中及修理后的净浆标准稠度与凝结时间测定仪的检定。
3.引用标准下列标准所包含的条文，通过在本规程中引用而构成本规程的条文。
本规程发布时，所示版本均为有效。
所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。
JJG（建材）105-1999 净浆标准稠度与凝结时间测定仪的检定规程GC346-2001水泥标准稠度用水量、凝结时间、安定性检验方法JC/T727-1996水泥物检仪器净浆标准稠度与凝结时间测定仪4.主要内容净浆标准稠度与凝结时间测定仪是按GC346规定，根据水泥浆体的触变性来测定水泥标准稠度用水量和凝结时间的仪器。
4.1检定条件及检定用标准器具a.稠度仪用后应保持清洁，锥模、锥角处的水泥应及时清理。
检定在试验室进行;b.天平：称量5 00克，分度值0.5克;c.深度游标卡尺：量程2 00mm，分度值0.02mm;d.钢直尺：量程300mm，分度值Imm;e.外径千分尺：量程lOOmm，分度值0.Olmm。
4.2技术要求及检定方法4.2.1首次使用检验应检查其铭牌（包括名称、型号、规格、出厂日期、出厂编号、制造厂等）、合格证和说明书；整机外观。
4.2.2 试杆、试针、试锥的垂直度：a.技术要求：试杆能靠自重自由下落，不得有紧涩和旷动；在试杆、试针、试锥与底座平面接触情况下，试杆、试针、试锥的偏离：新购的均<1.Omm使用中的试杆<2.Omm，试针、试锥<1.5mmb.检验方法．在底座上放一块玻璃片，在上面铺一张与底座平面大小相同的纸，在纸的中心画一直径为12mm的圆。
然后拧松指针和固定螺钉，将试杆对准已画好的圆放下立于玻璃片上，用二角规测量试杆与圆弧线之间的最大距离。
如此测量2次，取平均值。
净浆标准稠度与凝结时间测定仪检定规程
净浆标准稠度与凝结时间测定仪检定规程1 目的1.1本规程适用于新制造、使用中以及检修后的净浆标准稠度与凝结时间测定仪的检定。
1.2净浆标准稠度与凝结时间测定仪是按JC/T722-1996《水泥物理检验仪器净浆标准安定性检验方法》规定，根据水泥浆体的触变性测定水泥标准稠度用水量和凝结时间的专用设备。
2 技术要求2.1 产品应带有铭牌（铭牌内容包括名称、型号、出厂日期、制造厂等）、合格证和说明书。
2.2 整机的油漆面应平整、光亮、均匀和色调一致。
2.3 试杆直径φ1202.007.0--mm ，能靠自重自由下落，不得有紧涩和晃动现象。
使用中的试杆直径φ1202.010.0+-mm 。
2.4 标尺的刻度范围：S 尺为0mm ～70mm ，最小刻度值为1mm ，标准稠度用水量P 尺为21%～33.5%，最小刻度为0.25%。
S 与P 标尺的读数应符合P=33.4-0.185S 的关系。
标尺刻度清晰，位置固定并平直。
2.5 试杆、试针、试锥的垂直度：在试杆、试针、试锥与底座平面接触情况下，试杆、试针、试锥的偏离： 新制造的均<1.0mm使用中的试杆<2.0mm ，试针、试锥<1.5mm 。
2.6 试针的直径φ1.1mm ±0.04mm ，试针长50mm ，由硬钢丝制成。
试针的针头呈平头，其平头平面垂直轴心。
当使用后平头截面不成为完整的圆切面或弯曲时应予更换。
2.7 试杆与试锥、试杆与试针的总质量（包括固定螺丝、标尺指针等滑动部分）分别为300g ±2g 。
2.8 试锥由黄铜铸造。
锥角：新制造的43°36′，使用中43°36′±2°；锥高：新制造的50±1.0mm ，使用中5010.00.2+-。
2.9 锥模：锥模角度43°36′±2°。
锥模工作高度75mm ，总高度82mm 。
2.10 圆模：上口内径φ65mm ±0.5mm ，下口内径φ75mm ±0.5mm ，圆模高40mm ±0.5mm 。
水泥净浆标准稠度与凝结时间测定仪检验方法
水泥净浆标准稠度与凝结时间测定仪检验方法本方法适用于水泥净浆标准稠度及凝结时间测定仪的检验。
一、概述
水泥标准稠度与凝结时间测定仪由底座、支架、滑动部分、指针、试锥等构成，是利用锥体在重力作用下沉入水泥浆体深浅来反映水泥需水性大小的仪器。
二、检验项目和检验条件
1、水泥标准稠度与凝结时间测定仪检验项目和检验工具见表6
表6
2、检验水泥标准稠度与凝结时间测定仪的室温应在20±10摄氏度范围内。
三、检验要求和检验方法
1、滑动部分总重量
(1)要求
a、试针、试杆、指针总重量300±2g0
b、试推、试杆、指针总重量300±2g.
(2)检验方法：分别将试针、试杆、指针与试锥、试杆、指针在架盘天平上合计
称重。
2、试针质量
(1)要求：试针直径1.l±0.04mm;试针长度50±2mm;试针材料为硬钢丝制成，不得有弯曲。
(2)检验方法：用卡尺测量试针直径和长度，肉眼观察试针有无弯曲。
3、试锥质量
(1)要求：试推直径(底部)40±0.5mm;试推高度50±0.5mm.
(2)检验方法：用卡尺测量试锥底部直径和试锥高度。
四、检验结果的处理
1、凡经检验符合本方法要求的水泥标准稠度与凝结时间测定仪可认为合格。
不符上述要求的应进行调修或更换零件。
2、水泥标准稠度与凝结时间测定仪的检验周期为一年。
GB-T 1346-2011 水泥标准稠度用水量、凝结时间检验方法
凝结时间检验方法
李
莎
2012年08月24日
目 录
1. 测定原理及试验条件
2. 仪器设备
3. 测定步骤
测定原理和试验条件
测 定 原 理
标准稠度：水泥标准稠度净浆对标准试杆的沉入具有一 定阻力。通过试验不同含水量水泥净浆的穿透性，以确 定水泥标准稠度净浆中所需加入的水量。 凝结时间：试针沉入水泥标准稠度净浆至一定深度所需 的时间。
标稠的测定?一次性装入试模直边刀轻拍5次表面13处向外锯掉多余净浆轻抹顶部一次使净浆表面光滑?试模中心定在试杆下且表面接触试杆垂直自由沉入距底板61mm的水泥净浆为标准稠度净浆拌合水量为水泥标准稠度用水量试杆停止下沉或释放30s后读数测定步骤4
华新混凝土研发中心
GB/T 1346-2011 水泥标准稠度用水量、
测定步骤
5. 终凝时间的测定
试模连同浆体从玻璃板取下
翻转 180°，继续在湿气养护 箱中养护 ; 临近终凝时每隔
15 min或更短时间测定一次
试针沉入试体0.5 mm 即环形 附件开始不留痕迹时水泥达
到终凝状态 ; 水泥加入水中
至终凝状态的时间为水泥的 终凝时间，用min表示 应在试体另外两个不同点测试
试模中心定在试杆下且表
面接触，试杆垂直自由沉 入，距底板6±1 mm的水
泥净浆为标准稠度净浆，
拌合水量为水泥标准稠度 用水量
测定步骤
4. 初凝时间的测定
试件在湿气养护箱中养护至 加水后 30 min 进行第一次测 定; 临近初凝时每隔5 min或 更短时间测定一次 试针沉至距底板 4±1 mm 时 水泥达到初凝状态 ; 水泥加 入水中至初凝状态的时间为 水泥的初凝时间，用min表示 试针沉入位置至少距试模内壁10 mm 注意防止试针撞弯！
净浆标准稠度及凝结时间测定仪
净浆标准稠度与凝结时间测定仪操作规程
1、标准稠度测定仪
1.1试验前，应检查仪器金属棒是否滑动，并检查试杆降至锥模底部时指针是否与标尺零点对齐。
1.2将锥模与试锥用湿布擦抹一遍，将拌合水倒入搅拌锅内，然后在5S-10S内将称好的500g水泥倒入水中，防止水和水泥溅出，按规定启动搅拌机。
1.3将制备好的水泥净浆立即装入锥模，用小刀插捣，振动数次。
1.4刮去多余的净浆，抹平后迅速放到测定仪上固定位置，将试锥降至净浆表面、拧紧螺丝；然后突然放松让试锥自由沉入净浆中，到30秒时记录试锥下沉高度。
1.5以试杆下沉6mm±1mm时的用水量为净浆的标准稠度。
1.6以标准稠度净浆进行凝结时间和安定性试验。
1.7每次试验结束后，应清洗锥模和试锥。
2、凝结时间测定仪
2.1测定前应调整仪器上的标尺，使之对准零位。
2.2将制备好的标准稠度净浆立即一次性装入圆模，振动数次后抹平，编号后放入养护箱。
2.3测定时，从养护箱取出圆模放到针下，使试针与浆面接触，拧紧螺丝，然后突然放松，试针自由沉入净浆。
2.4观察指针读数，以标准规定的试针沉入深度判断初凝和终凝
时间。
2.5最初指定时应轻轻扶住金属棒，使其徐徐下降，以防试针撞弯
2.6临近初凝时5分钟测一次；临近终凝时15分钟测一次。
2.7每次检测完成后，应对仪器进行清洗保养。
净浆标准稠度与凝结时间测定仪检定装置作业指导书
11 概述净浆标准稠度与凝结时间测定仪用于先测定水泥净浆达到标准稠度时所需要的用水量，然后再测定当水泥净浆为标准稠度时的初凝时间和终凝时间，从而确定水泥固化特性。
检定依据JJG(建材) 105-1999 《净浆标准稠度与凝结时间测定仪检定规程》。
2 主要技术指标3 使用环境条件3.1 环境温度：常温3.3 环境湿度：无要求。
3.4 检定室无震动。
4 使用操作程序4.1 检查仪器，如无问题可操作，如有问题必须终止。
4.2净浆拌和结束后，将拌制好的水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣、轻轻振动数次，刮去多余净浆，抹平后迅速将试模和底板移到维卡仪上，将其中心定在试杆下。
4.3 试杆降至净浆表面，拧紧螺丝，突然放松，记录试杆停止沉入或释放试杆30s 时试杆距底板之间的距离。
整个操作应在搅拌后1.5min 内完成。
以试杆沉入净浆并距离底板6mm±1mm 的水泥净浆为标准稠度。
水泥稠度仪，维卡仪，水泥净浆标准稠度及凝结时间测定仪。
4.4 初凝时间测定：将圆模放在玻璃板上，将净浆放入圆模内，插捣、振动数次试件在养护箱养护30min 。
观察试针停止下沉或释放试针30s 时指针读数，当试针沉至距底板4±1mm 时，为水泥的初凝时间。
4.5进行第一次测定应扶持金属棒，使其慢慢下降，以免试针撞弯。
4.6 终凝时间测定：初凝时间测定完成后，立即将圆模同浆体以平移方法从玻璃板上取下翻转180°，直径大端向上，放在玻璃板上，再放入养护箱养护。
临近终凝每30min 测定一次，当试针沉入0.5mm时，即环形附件开始不能在试体上留下痕迹时为水泥的终凝时间。
4.7到达初、终凝时，应重复测一次，两次结论相同才能确认。
5 维护保养5.1 净浆标准稠度与凝结时间测定仪有专人负责使用和维护，每月定期填写保养记录。
5.2 每次测定完毕均应将仪器工作表面擦拭干净并涂油防锈。
5.3 滑动杆表面不应碰伤或存在锈斑。
净浆标准稠度与凝结时间测定仪长度测量不确定度分析
净浆标准稠度与凝结时间测定仪长度测量不确定度评定1 概述1.1 测量依据：JJG（建材）105-1999《净浆标准稠度与凝结时间测定仪检定规程》1.2 环境条件：温度23℃，相对湿度54％1.3 测量标准：数显卡尺，电子天平，游标万能角度尺1.4 被测对象：净浆标准稠度与凝结时间测定仪（以下简称稠度仪）1.5 测量过程：用数显卡尺测量试杆直径、试针直径、圆模尺寸；用电子天平称取滑动部分试杆与试锥、试杆与试针的总质量；用万能角度尺测量试锥角度1.6 评定结果的使用：以相同条件对稠度仪进行其他长度测量一般可直接引用本评定结果。
2 数学模型：△L=L-L0式中：△L—长度的示值误差；L0—长度的标称值；L—游标卡尺示值。
△M=M-M0式中：△M—质量的示值误差；M0—质量的标称值；M—电子天平示值。
△S=S-S0式中：△S—角度的示值误差；S0—角度的标称值；S—万能角度尺示值。
3 各输入量的标准不确定度的评定3.1输入量的标准不确定度来源主要是重复性引入的不确定度u1（A类分量）找比较稳定的被测对象连续测量十次，得到测量列如表1所示：表1 单次测量值3.2输入量的标准不确定度来源主要是标准器不确定度引入的不确定u 2（B 类分量）卡尺的最大允许误差为±0.03mm,故a=0.03，考虑均匀分布，故m m 017.0303.032=÷=÷=a u天平在测量范围内的最大允许误差为±0.10g ，故a=0.10，考虑均匀分布，故g a u 058.0310.032=÷=÷=万能角度尺的最大允许误差为：±2′，故a=2，考虑均匀分布，故'=÷=÷=15.13232a u4 合成标准不确定度4.1输入量的标准不确定度汇总于表2表2 标准不确定度汇总表4.2合成标准不确定度的计算分别为长度：mm u u 018.0017.0006.0u 222221=+=+= 质量：g 058.0058.0006.0222221=+=+=u u u 角度：'=+=+=15.115.1012.0222221u u u 5 扩展不确定度U长度：mm u k U 04.0018.02=⨯=⋅= 质量：g u k U 12.0058.02=⨯=⋅= 角度：'='⨯=⋅=315.12u kU。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥净浆标准稠度用水量、凝结时间操作规程
1. 使用前需将滑动部分注入少许润滑油，并检查是否能上下自由滑动。
2. 标准稠度的测定：拌和结束后，立即将拌制好的水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆，抹平后迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表面接触，拧紧螺丝后，突然放松，使试杆垂直自由地沉入水泥净浆中。
在试杆停止沉入或释放试杆30S完成。
以试杆沉入净浆并距离底板6mm±1mm的水泥净浆为标准稠度净浆。
其拌和水量为该水泥的标准稠度用水量（p），按水泥质量的百分比计。
3. 初凝结时间的测定：试件在湿气养护中养护至加水后30min时进行第一次测定。
测定时，从湿气养护箱中取出圆模放到试针下，降低试针与水泥净浆表面接触。
拧紧螺丝后，1S~2S 后突然放松，试针垂直自由地沉入水泥净浆。
观察试针停止下沉或释放试针30S时指针的读数当试针至距离底板4mm±1mm时，为水泥达到初凝状态，由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，用min表示。
4. 终凝时间的测定，为了准确观测试针沉入的状况，在终凝针上安装了一个环形附件。
在完成初凝时间测定后，立即将试模连同浆体以平移的方法从玻璃板取下翻转180º，直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护，临近终凝时间每隔15-1测定一次，当试针沉入试体0.5mm时，即环形附件开始不能再试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用min来表示。
5. 测定注意：在最初测定的操作时轻轻扶持金属柱，使其徐徐下降，以防试针撞弯，但结果以自由下落为准，在整个测试过程中试针沉入的位置至少要距试模内壁10mm，临近初凝时间每隔5min测定一次，临近终凝时间每隔15min测定一次，到达初凝或终凝时立即重复测一次，当两次结论相同时才能定为到达初凝或终凝状态。
每次测定不能让试针落入原针孔。
每次测试完毕须将试针擦净并将试模放回湿气养护箱内，整个测试过程要防止试模受振。
