初三物理测量小灯泡的电功率试题答案及解析1.在测量标有额定电压为2.5V的某小灯泡的电功率实验中，选用的电源电压为4.5V，图乙是未连接完整的实验电路。
(l)请你用笔画线代替导线，根据图甲所示的电路图完成图乙所示的实物图连接。
(2)闭合开关前，应将滑动变阻器的滑片p置于“选填“A”或“B”）端。
(3)闭合开关后，缓慢移动滑动变阻器的滑片p，当电流表的示数如图丙所示时，其示数为 A。
(4)改变滑片P的位置，获得多组对应的电压，电流值，如下表所示，由表可知，随着电压的增大，小灯泡消耗的功率（选填“增大”，“不变”或“减少”），当小灯泡正常工作时，其功率为 W，其电阻为Ω，(结果保留l位小数）。
表：(5)根据下表中数据，请在图丁中画出U-I关系图像。
(6)根据表中的数据，画出的图线是；（选填“直线”或“曲线”），原因是不同电压下，灯丝的电阻随温度的升高而（选填“增大”、“不变”或“减小”）。
【答案】（1）作图如下所示：（2）A （3）0.1 （4）增大 1.4 4.5 （5）作图如下所示：（6）曲线增大【解析】（1）由图甲可知滑片P向左移动时，滑动变阻器接入电路的电阻变小，所以滑动变阻器应该接右下方的接线柱B；（2）连接电路，闭合开关前滑动变阻器应该以最大值接入电路，所以闭合开关前应将滑片P移至A端；（3）由图丙可知电流表选择了0～0.6A的量程，分度值为0.02A，所以其示数为0.1A；（4）由表格可知电流值与电压值在增大，根据电功率的计算式P=UI可知，电功率一直增大，灯泡正常发光时，其实际电压等于额定电压为2.5V，由表中数据可知，此时电流为0.56A，所以此时的功率为：P=UI=2.5V×0.56A=1.4W，灯泡的电阻为：；（5）线描点，在连接个坐标点；（6）由图可知图像为曲线；灯泡越亮，灯丝的温度越高，根据结合表中的数据可知，电阻是增大的。
【考点】测量小灯泡的电功率欧姆定律的应用2.（4分）小刚同学做“测定小灯泡的额定功率”的实验，设计了如图甲所示电路图，灯泡额定电压为3.8V．（1）小刚根据电路图连接实物图，闭合开关后，移动滑动变阻器滑片，发现小灯泡不发光，经检查，是由一根导线连接错误所致，请在图乙中连接错误的导线上打““×”并补画出正确的连线．（2）电路图连接正确后闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑片向（填”A“或“B”）端滑动，当电压表示数为V时，小灯泡正常发光，此时，电流表指针位置如图丙所示，则小灯泡额定功率为W．【答案】（1）如图：（2）A；3.8V；1.14W【解析】（1）原图中，滑动变阻器与灯并联，电压表串联在电路中，这样会使灯泡不亮，且移动滑片，不能影响小灯泡的亮度，所以应改成滑动变阻器与灯串联，电压表并联在灯的两端；（2）要测小灯泡的额定功率，应使电压表的示数增大为3.8V，所以滑动变阻器的滑片向A端滑动，使它的阻值减小，则它分得的电压减小，小灯泡分得的电压增大；灯电压表示数为 3.8V时，电流表示数为0.3A，则小灯泡的额定功率为：。
初中九年级物理测量小灯泡的电功率练习题含答案
初中九年级物理测量小灯泡的电功率练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 在做测量小灯泡的电功率的实验中，所选用的小灯泡的额定电压和电源电压是（）A.1.5V，1.5VB.2V，2VC.2.5V，3VD.3V，6V2. 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（）A.手移动变阻器的滑片，眼观电流表B.手移动变阻器的滑片，眼观电压表C.手移动变阻器的滑片，眼看小灯泡是否发光D.手按开关，眼观电流表3. 如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（）A.电压表选“0−15V”，电流表选“0−3A”B.电压表选“0−15V”，电流表选“0−0.6A”C.电压表选“0−3V”，电流表选“0−3A”D.电压表选“0−3V”，电流表选“0−0.6A”4. 已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率。
如图是小明设计的四种不同方案的电路图。
其中能够测出小灯泡额定功率的是（）A.甲和丙B.乙和丙C.乙和丁D.丙和丁5. 在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（）A. B.C. D.6. 在做伏安法测定小灯泡电功率的实验时，有一位同学分别设计了四个实验电路图，如图所示，其中正确的是（）A. B.C. D.7. 在测量额定电压为2.5V的小灯泡的电功率时。
小红所观察和记录的结果如表所示。
分析实验记录，她得出了以下结论①小灯泡的额定功率为0.625W②小灯泡的实际功率越大，亮度越亮③小灯泡的电阻随两端的电压升高而增大①小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光其中正确的是（）A.只有①B.只有①②C.只有①②③D.①②③④都正确8. 如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（）A.测小灯泡正常发光的电阻B.测小灯泡的实际电功率C.测小灯泡消耗的电能D.测小灯泡产生的热量9. 在电源电压恒定、R0阻值已知的情况下，只用电流表测量额定电流为I额的小灯泡的电功率，下列四种设计方案不能得到灯泡额定功率的是（）A. B.C. D.10. 小明利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在20min内，消耗电能0.3kW⋅ℎ，这个用电器可能是（）A.微波炉B. 电冰箱C.电视机D. 收音机11. 某用电器，正常工作的电压为6V，阻值为15Ω，正常工作时的电流为________；当它两端电压为0V时，该导体的电阻为________Ω；若将它与一只20Ω的电阻串联后接到电压是________V的电源上，此用电器才能正常工作．12. 如图所示，小明家的电路中的同一个插排上连接了多个大功率用电器，这些用电器同时工作，一会儿小明家的保险丝就被烧断了．这是因为用电器的总功率过大，导致电路中的电流过大，因电流的________效应而将保险丝熔断．制作保险丝的材料应该具有较________（选填“低”或“高”）的熔点．13. 支持快速充电已经成为很多手机的标配．手机电池充电时，它相当于________（选填“电源”或“用电器”）．现有一款手机电池容量为4000mA⋅ℎ，电池电压为4V，它充满电后，大约储存的电能为________J．使用该手机的快充功能，充电时的电压为5V，2小时即可充满，则充电时的电流为________A．14. 在“测量小灯泡的额定功率”实验中，提供如下实验器材：A．电源（输出电压恒为4.5V）B．小灯泡（额定电压3.5V．电阻约为10Ω）C．滑动变阻器(0∼10Ω，最大电流2A)D．电压表（量程0∼3V）E．电流表（量程0∼0.6A∼3A）（1）实验小组初步设计电路如图甲所示．经分析此电路无法测出小灯泡的额定功率，原因是________．（2）重新设计电路如图乙所示，请对照此图在答题卡图中用笔画线替代导线，完成实物图的连接．（3）连接电路完成后，闭合开关，发现电流表不动，电压表也无示数，若电路中只有一处故障，可能是________．A.小灯泡断路B.电压表断路C.滑动变阻器断路（4）排除故障后继续实验，闭合开关，调节滑动变阻器，当电压表示数为________V 时小灯泡正常发光，此时电流表示数如图丁所示，则小灯泡的额定功率P=________W．额15. （1）如图甲是小红测量小灯泡额定功率的电路图，灯泡额定电压U额＝3.8V；①闭合开关，移动滑动变阻器滑片至图甲所示位置，电压表示数为2V，为测量灯泡的额定功率，应将滑动变阻器滑片向________端（选填“A”或“B”）移动；②当灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定电流I额＝________A，＝________W。
中考物理模拟题《测量小灯泡的电功率》专项检测卷(附参考答案)
中考物理模拟题《测量小灯泡的电功率》专项检测卷(附参考答案）学校:___________班级：___________姓名：___________考号：___________1、在测量额定电压为3.8 V的小灯泡电功率实验中，小明同学连接了如图甲所示的电路(电源电压4.5 V保持不变，电路元件完好，接线柱接线牢固)．(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将________，电压表的示数将________．(填“变化”或“不变”)．(2)检查电路发现一处错误，指出连接错误的导线是________(填“a”“b”“c”或“d”)．(3)排除故障后，继续实验，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的I －U图象．某次实验时电流表示数如图丙所示，电流表的示数为________A，此时小灯泡的电阻是________Ω；当小灯泡正常发光时，它的额定功率是________W.（4）在完成以上实验后，小明通过分析图乙发现灯丝的电阻是变化的，这是因为导体的电阻随的变化而变化。
这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝（选填“容易”或“不容易”）烧断。
(5)若实验过程中电压表的大量程损坏，在不添加任何器材的情况下，请你设计一个能测量小灯泡额定功率的实验方案：．2．小明同学手里有一个标有“3.8 V”字样的小灯泡，他想知道小灯泡正常工作时的电功率，于是在学校实验室借来一些实验器材，连接了如图甲所示的实验电路，电源电压恒定不变．(1)在图中找出连接错误的一根导线并在该导线上画“×”，用笔画线代替导线将电路连接正确．(2)闭合开关，移动滑动变阻器的滑片，他发现小灯泡始终不亮，电流表有示数，电压表无示数．故障原因可能是____________．(3)在实验时，电压表出现了故障不能使用．小明向老师借了一只定值电阻R0(R0阻值已知)，设计了如图乙所示的电路，继续测量额定电压为U额的小灯泡的额定功率．测量时，应先闭合开关S和S1，调节滑动变阻器，当电流表的示数为_________时，小灯泡正常发光；接着将S1断开，S2闭合，读出电流表的示数为I，则小灯泡的额定功率P额＝______________(用I、U额和R0表示)．3．小聪利用如图甲所示的电路测量额定电压为2.5 V的小灯泡的额定功率．(1)请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右移动时小灯泡变亮．(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，电压表示数为零，则故障可能是小灯泡________．(3)当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率是________W．在实际测量中，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏_____．(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空(电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0)．①只闭合开关S和S1，调节_______（R1/R2），使电压表的示数为2.5 V.②只闭合开关__________，调节R1，使电压表的示数仍为2.5 V.③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P额＝______________(用U额、R0、U1、U2表示)．4．小明同学利用电流表和变阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路．(1)为了保护电路，闭合开关S1前，应将滑片P移到滑动变阻器的________(填“A”或“B”)端．(2)闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器的阻值使电流表的示数为I1，如图乙所示，I1＝________A.(3)将开关S2扳向“2”，保持滑动变阻器的阻值不变，调节变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤(2)中小灯泡的电阻R1＝_______Ω，这种测量小灯泡电阻的方法是______________ (填“控制变量法”或“等效替代法”)．(4)小灯泡的实际功率P1＝________W.(5)若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是________． A．P0＝2P1 B．P0＝3P1 C．P0＝4P1 D．P0＝5P15. 在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V.(1)如图甲是小明测量小灯泡额定功率的实物电路图，请用笔画线代替导线将实物电路图连接完整．(2)连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好，针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路．根据故障现象，猜想________(填序号，下同)是错误的，如果观察到电流表有示数，则猜想________是正确的．(3)排除故障后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数为1.4V，此时应将滑片P向________(选填“A”或“B”)端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率．(4)小华打算增加一个阻值为10 Ω的定值电阻R0，只利用一只电表，通过简单操作(开并S接“a”、“b”各一次)来测量小灯泡的额定功率，图乙、丙是她设计的两种不同方案的电路图，则以下判断正确的是________(填字母)．A. 两种方案都能B. 两种方案都不能C. 乙方案能，丙方案不能D. 乙方案不能，丙方案能6、要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干。
初三物理测量小灯泡的电功率试题答案及解析
初三物理测量小灯泡的电功率试题答案及解析1.小王、小李同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压相同且不变（为2伏的整数倍），滑动变阻器两个（分别标有“10Ω2A”和“20Ω2A”字样），两待测小灯额定电压分别为2.2伏和3.8伏。
两同学各自选取一个变阻器、小灯、电压表（0～3V）、电流表（0～0.6A）、电键和若干导线，连接电路，并进行实验。
小王同学选用额定电压为2.2伏的小灯，正确连接电路，操作规范，闭合电键小灯就正常发光。
小李同学闭合电键后，当滑片移动到中点时（即滑动变阻器接入一半的电阻），小灯正常发光。
经过测量和计算，他们发现两灯泡的额定功率恰好相同。
（1）小李同学观察到电压表示数为伏，小灯正常发光。
所选滑动变阻器的规格是。
（2）请根据相关条件得出电源电压为伏，小灯的额定功率为瓦。
【答案】2.2；“20Ω2A”； 6； 0.836。
【解析】小王同学选用额定电压为2.2伏的小灯，正确连接电路，操作规范，闭合电键小灯就正常发光。
此时滑动变阻器阻值应最大，并且滑动变阻器两端电压等于电源电源与灯泡额定电压之差，即U-2.2V；; 小李同学闭合电键后，当滑片移动到中点时（即滑动变阻器接入一半的电阻），小灯正常发光。
小李选用灯泡的额定电压为3.8V，由于电压表的量程为0～3V，则电压表并联在滑动变阻器两端, 灯泡正常发光.此时滑动变阻器阻值为.滑动变阻器两端电压为：U=3.8V；经过测量和计算，他们发现两灯泡的额定功率恰好相同。
由公式,两个灯泡正常发光时的电流之比为.若两人选择相同的滑动变阻器，，解得U=4.45V，不为2伏的整数倍，不符合题意若小王选择“10Ω2A”，小李选择“20Ω2A”则，解得U=6V，符合题意若小王选择“20Ω2A”，小李选择“10Ω2A”则解得U=0.984V，不为2伏的整数倍，不符合题意故电源电压为6V，小李同学所选滑动变阻器的规格是“20Ω2A”;观察到电压表示数为6V-3.8V=2.2V，小灯正常发光。
测量小灯泡电功率实验题(带答案)
测量小灯泡电功率实验题1.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V．（1）本实验中应选择规格为___________的滑动变阻器；如图已有部分电路连好，请用笔画线代替导线将电路连接完整．（2）某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是__________________________________________．（3）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为______________，实验中多次测量的目的是________________________．（4）在本实验中，当电流表的示数为时，小灯泡不发光，原因是_________________．实验过程中，电流表突然损坏，但手边还有一只电压表V0和电阻箱（元件符号）可利用，请你利用这些元件设计一个测定小灯泡额定功率的方案，并完成实验操作步骤．（5）画出新设计的电路图；（6）按新设计的电路图连接好电路后，将滑动变阻器的滑片P移到________处，再______，然后调节滑动变阻器的滑片P和___________连入电路中的阻值，使电压表V的示数为；（7）记下此时电压表V0的示数U0和电阻箱连入电路中的阻值R0；（8）根据所测数据，写出计算小灯泡额定功率的表达式：P=_______________．2.如图为小明同学连接的测量小灯泡额定功率的电路图，图中使用了三节干电池作电源，已知小灯泡的额定电压为，额定功率大约为．闭合开关前电路中还存在哪些问题，请你至少指出两处．（1）________________________________________________；（2）____________________________________________________．3.某小组在测定小灯泡功率的实验中，小组成员分别按不同要求进行了实验．4.（1）为了使小灯正常发光，应调节_____________________，使电压表或电流表示数为________________________．5.（2）小组成员甲选用了不同额定电压的小灯泡分别进行实验，并把实验测得的有关数据和计算出的电功率数值填入了表格中，请你帮助他完成表格中的另一空格，并分析表．（3电压为3V的两个小灯泡分别并联在电源电压为3V的电路中，如图所示，并把实验测得的有关数据和计算出的电功率数值填入表格中，由此得出结论：在电路中，电路消耗的总电功率等于各用电器消耗功率之和．你认为该成员的验证过程和得到的结论是__________________（选填“合理完整的”或“合理不完整”）．6.（1）他注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，拫据他观察的现象和实验数据分析，可得出一些什么结论呢至少说出两点（这两点的意思应不同）：（2）①_______________________________②____________________________．（2）他还注意到，这个实验记录也可以用来计算灯丝的电阻，于是他进行了计算．可结果令他很纳闷；导体的电阻不是与电压、电流无关吗怎么三次计算的阻值不一样呢请你给他作出两种可能性的解释：①_________________________________②________________________________．测量小灯泡电功率实验题（答案）（3）“50Ω 2A”1.（2）滑动变阻器同时只接下面两个接线柱．2.（3）A，测不同电压下灯泡的实际功率．（4）小灯泡的实际功率太小，达不到发光时需要的功率．．（6）阻值最大，闭合开关，电阻箱（8）U0R03.．电压表选择的量程太小，应该选0～15V量程；（2）电流表的“+”“-”接线柱接错了，应该“+”进“-”出．4.（1）①灯泡的实际功率越大，灯泡越亮；②灯泡的电压越大，电流越大．5.（2）①误差造成的．②灯丝电阻与温度有关．。
专项四 测量小灯泡电功率(解析版)-2022年中考物理真题分项汇编(全国通用)(第4期)
（2）[7] ①②③为了完成实验，可将最大阻值已知的R1滑动变阻器作为定值电阻使用，用R2滑动变阻器调节小灯泡中通过的电流，因此R2应该和小灯泡串联，R1和小灯泡并联，如下图所示：
先将R1、R2的滑片移至最右端，即都处于最大阻值处，起到保护电路的作用。闭合开关S、S1，断开开关S2，再将R2的滑片移至最左端，此时电路中R1和R2串联，且R2接入电路的阻值为0，R1接入电路的阻值为最大阻值20Ω，电流表的示数为0.3A，则电源电压U=U1=IR1=0.3A×20Ω=6V
[3]③为保护电路，闭合开关前，滑动变阻器滑片要置于最大阻值处，因此滑片要移到最左端。
[4]由图乙可知，电流表选择了小量程，故示数为0.4A。
[5]④根据串联电路的分压原理可知，电阻变大时，分配的电压也变大，因此用10Ω电阻替换5Ω电阻后，定值电阻两端电压变大，而探究电流与电阻关系时，要保持定值电阻两端电压不变，因此滑片要向左移动，增大滑动变阻器接入电路的电阻，使滑动变阻器分配的电压变大，定值电阻两端电压就会变小为原来的大小。
将R2的滑片移至最右端。断开开关S1，闭合开关S、S2，此时R2和小灯泡串联，向左移动R2的滑片到某一位置，直至电流表的示数为0.5A，此时小灯泡正常发光。
[8][9]④⑤保持R2滑片位置不变，断开开关S2，闭合开关S、S1，此时电路为R1和R2的串联电路，电流为0.24A，则电路中的总电阻
已知R1接入最大阻值20Ω，所以R2接入电路的阻值R2=R总-R1=25Ω-20Ω=5Ω
【答案】 ①.如图；②. 0.8；③. 20。
【解析】（1）[1]测量小灯泡的额定功率时，电压表并联在小灯泡的两端，电流表与小灯泡串联，小灯泡的额定电压为2.5V，所以电压表选择0~3V的量程，电路连接如图所示：
初三物理测量小灯泡的电功率试题答案及解析
初三物理测量小灯泡的电功率试题答案及解析1.（8分）小明在做“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V（阻值约为10Ω）（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是．（2）在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器（填“甲”“乙”）连入电路，才能保证实验的顺利进行；（3）小明接好最后一根导线，灯就亮了，且电压表和电流表示数都很大，则他操作中的错误、．（4）排除故障后，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像，根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而．（5）若电压表的小量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图．【答案】（1）进行调零；（2）乙；（3）开关没有断开；滑动变阻器滑片没有调到最大阻值处；（4）0.625；增大；（5）如图所示．【解析】（1）根据图所示，可知电流表指针没有指在零刻度，接下来应该进行调零；（2）电源电压为6V，小灯泡的额定电压为2.5V，则串联在电路中的滑动变阻器分压应大于等于3.5V．由于滑动变阻器与小灯泡串联，流过它们的电流相同，滑动变阻器的分压大于小灯泡的分压，则滑动变阻器的阻值应大于小灯泡的阻值，因此应选乙滑动变阻器．（3）小明把最后一根导线连接完毕后，灯就亮了，说明连接电路时开关没有断开，且立即看到电压表和电流表立即都有较大示数，说明电路的总电阻很小，即滑动变阻器滑片没有调到最大阻值处；（4）由于灯泡的额定电压是2.5V，且据图象能看出，此时的电流是0.25A，故此时的功率即额定功率是：P=UI=2.5V×0.25A=0.625W；结合欧姆定律可看出，此时小灯泡灯丝电阻随电压增大而增大；（5）电源电压为6V，灯泡和滑动变阻器串联在电路中，灯泡正常工作时的电压为2.5V，则滑动变阻器的电压为6V-2.5V=3.5V＞3V，所以用电压表0～15V量程时，并联在滑动变阻器两端，当滑动变阻器的电压为3.5V时，灯泡正常工作．电路图如图．【考点】电功率的测量2.某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样（1）在检查仪器时，发现电流表的指针如图a所示，则他接下来的操作是．（2）请你根据图b电路图用笔画线代替导线，将图c中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图d所示，现要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动，同时眼睛应观察．（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图e所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为W，小灯泡灯线形电阻随电压的增大而（选填“增大”、“不变”或“减小”）．（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图f所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图g中小磁针北极转向．图h中小磁针北极转向（两空均选填“纸内”或“纸外”）．【答案】（1）调零；（2）见下图（3）左；电压表示数，使电压表示数为2.5V；（4）0.625；增大；（5）纸外；纸内．【解析】（1）检查仪器的过程中，还没有使用，电流表已经不指在零刻度线，说明需要调零。
中考物理《电学》实验题专项练习题(含答案)
中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。
（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。
（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。
已知电源电压为9V，定值电阻R的阻值为10Ω。
请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。
2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。
（选填“A”或“B”）。
3．按要求完成填空。
（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。
2022年中考物理二轮复习重点专题训练 测量小灯泡的电功率 (Word版含答案)
测量小灯泡的电功率（含答案）1．小阳用“伏安法”测量额定电压为6V小灯泡L的额定功率。
他连接了如图所示的实验电路，其中各元件均符合实验要求且完好无损。
（1）当开关试触时，出现的现象是：_________（选填选项前的字母）；A．电流表的指针向左偏转B．电压表的指针向左偏转C．小灯泡L的灯丝烧断D．电流表指针超过量程偏转（2）改正错误后，闭合开关，移动滑动变阻器的滑片P，使电压表示数为6V，此时如图所示电流表的示数为_________A，则小灯泡L的额定功率为_________W；（3）保持小灯泡L正常发光的电路状态。
断开开关，只将标有“6V0.6A”的小灯泡代替小灯泡L，闭合开关，小灯泡的实际功率将_________（选填“大于”、“等于”或“小于”）它的额定功率。
2．好学的斌斌在家利用物理电学器材测量标有“2.5V”小灯泡的电功率，选用的器材有：电流表，电压表，3节新干电池，标有“30Ω1A”的滑动变阻器，开关及导线若干。
（1）实验前，斌斌发现电流表出现如图甲情况，接下来应该进行______；（2）斌斌连接好电路后，闭合开关前，经检查发现电路有一根导线连接错误，请你在图乙中错误的连线上画“×”，并用笔画线代替导线将电路连接正确；______（3）改正电路后，应将滑动变阻器滑片移到最_______端（选填“左”或“右”），然后闭合开关，此时他发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡处出现_______（选填“短路”或“断路”）；（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_______W；（5）斌斌发现家里还有一个标有“3V”的小灯泡，他用“3V”小灯泡替换“2.5V”小灯泡后，移动滑片多次测量并做出了流过小灯泡的电流与其两端电压关系图，如图丁所示，通过数据分析知，小灯泡的电阻并不是恒定的，其主要影响因素是_______；在额定电压下，______小灯泡更亮一些（选填“2.5V”或“3V”）；在该电路中，当滑动变阻器接入电路的阻值为20Ω时，电路消耗的总功率为_______W。
测量小灯泡的电功率--精练题(含答案与解析)
测量小灯泡的电功率伏安法测小灯泡额定功率P UI1.实验原理：2.实验电路图：3.滑动变阻器的作用：保护电路；调节小灯泡两端电压为额定电压；4.实验注意事项：该实验仅需测量一次（小灯泡在额定电压下的额定功率），不能多次测量取平均值。
特殊方法测小灯泡额定功率1.伏阻法：（1）一般电路图：（2）电路设计思路：灯泡与定值电阻串联，利用电压表先测小灯泡两端电压，再测小灯泡与定值电阻两端总电压。
2.安阻法：（1）一般电路图：（2）电路设计思路：灯泡与定值电阻并联，利用电流表先测通过定值电阻电流，再测灯泡与定值电阻并联后总电流。
3.等效替代法：通过调节电阻箱阻值，使其与小灯泡分得相同的电压或电流值。
4.注意：小灯泡两端电压调至额定电压后，滑动变阻器的滑片位置要保持不变。
1. 如图是“测量小灯泡的额定功率”的实验电路图。
在这个实验的具体操作中，手和眼睛最合理的分工应该是()A．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置B．手移动变阻器的滑片，眼睛观察小灯泡是否发光C．手移动变阻器的滑片，眼睛观察电压表的示数D．手移动变阻器的滑片，眼睛观察电流表的示数2. 利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样。
如果闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（）A．无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因可能是小灯泡断路B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱C．当小灯泡的实际电压为2.5V 时，要测量小灯泡的额定功率，需将滑片向左移动D．电压表无示数，小灯泡不亮，可能是小灯泡短路3.为了“测量小灯泡的电功率”，威威和亮亮所在的物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为6V10 ，电源电压不变。
（1）请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向左移动时，灯泡变暗）。
测量小灯泡的电功率(练习)(解析版)2022-2023学年九年级物理全一册同步精品备课(人教版)
18.3测量小灯泡的电功率一．基础过关1．在“测量小灯泡的电功率”的实验中，实验原理是P＝UI，实验中需要测量的物理量是灯泡两端的电压U和通过灯泡的电流I。
除了用上述仪表测量用电器的电功率以外，我们还可以利用电能表和停表来测量家用电器的电功率，此时测量出来的是用电器的实际（选填“实际”或“额定”）功率。
【答案】UI；灯泡两端的电压U；通过灯泡的电流I；电能表；停表；实际【解答】解：（1）“测量小灯泡的电功率”的实验原理是P＝UI；实验中需要测量的物理量是灯泡两端的电压U和通过灯泡的电流I；（2）要测量家用电器的电功率，可以利用电能表测用电器消耗的电能，利用停表测出时间，根据P＝求出家用电器的电功率；由于电能表测量用电器实际消耗的电能，故此时测量出来的是用电器的实际功率。
2．为了准确、迅速地测出额定电压为2.5V的小灯泡的额定功率，至少要用2节干电池，用滑动变阻器调节小灯泡两端的电压，电压表应和小灯泡并联。
为提高测量的准确程度，电压表最好选0～3V的量程，闭合开关后调节滑动变阻器使电压表的示数为 2.5，若此时电流表的示数为0.2A，则小灯泡的额定功率为0.5W。
【答案】2；滑动变阻器；并；0～3；滑动变阻器；2.5；0.5【解答】解：小灯泡的额定电压为2.5V，每节干电池的电压为1.5V，要测灯泡的额定功率，至少需要2节干电池；电压表要并联在小灯泡两端，在实验中滑动变阻器的主要作用是调节小灯泡两端的电压，使灯泡两端的电压为2.5V。
为了提高测量的准确程度，电压表应选择0～3V的量程，闭合开关后，调节滑动变阻器使电压表的示数为2.5V；P＝UI＝2.5V×0.2A＝0.5W。
3．如图所示为学校实验室中某电能表的表盘。
（1）该电能表示数为1469.5kW•h。
（2）小明利用该电能表和秒表检测一只标识为“220V 10W”节能灯的额定功率。
他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：方案一：测量出电能表显示消耗1kW•h电能所用的时间t1；方案二：测量出1min时间内电能表转盘转过的圈数n；方案三：测量出电能表转盘转过1圈所用时间t2。
小灯泡电功率中考实验专题及答案
小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。
请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。
2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。
第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
2）XXX检查电路无误后，闭合开关。
发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。
实验征象没有产生变化，则招致这种征象大概的原因是。
3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。
4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。
5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。
实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。
3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。
1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。
人教版九年级物理18.3测量小灯泡的电功率实验专题练习有答案
人教版九年级物理18.3测量小灯泡的电功率实验专题练习有答案姓名：__________ 班级：__________一、实验探究题（共10题）1.用标有“2.5V”小灯泡，进行“研究小灯泡的电功率”实验（允许加在小灯泡两端的最大电压为1.2U额）（1）进行实验：①如图1是未连接好的电路，请你用笔画线代替导线，正确连接图中实物电路________。
②如图2，当小灯泡两端电压为2．5V时，电流表示数是________A，灯泡额定功率是________W．（2）通过实验得到：灯泡实际功率越大，灯越亮。
试从能量转化角度解释“灯泡实际功率越大，灯越亮”的原因．（3）以小灯泡为例，用数据说明选用电流表0.6A而不用3A量程的理由．2.如图所示，在“测量小灯泡的电功率”的实验中，电源电压为 4.5V，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片 P 向 B 端移动时小灯泡变暗）。
（2）某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。
出现这一故障的原因可能是________。
排除故障后，闭合开关，移动滑动变阻器的滑片 P 到某处，电压表的示数如乙图所示。
若要测量小灯泡的额定功率，应将图中的滑片 P 向________（选填“A”或“B”）端移动，直到电压表的示数为 2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为________W。
（3）测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是________。
（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是________（填标号）。
A．探究电流与电压的关系B．探究电流与电阻的关系3.某同学利用图甲所示的电路测量小灯泡的电功率。
实验中电源电压保持不变，小灯泡的额定电压是2.5V。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
2023年中考物理重难点复习：小灯泡电功率的测量(附答案解析)
2023年中考物理重难点复习：小灯泡电功率的测量（精练）
一．选择题
1．“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验，小聪同学对两个实验进行了梳理和对比，下列说法正确的是（）
A．两个实验的原理相同
B．滑动变阻器在两个实验中的作用仅是保护电路
C．两个实验进行多次测量的目的不同
D．两个实验都采用了控制变量法
2．某同学利用图甲所示的电路测量小灯泡的电功率。
实验中电源电压保持不变，小灯泡的额定电压是2.5V；下列有关说法中正确的是（
）
A．该同学接错了一根导线，需要改正的线应该是电压表负接线柱到开关的这根导线
B．正确连接电路后，用开关进行试触，发现电流表指针不偏转，而电压表指针明显偏转，故障原因可能是滑动变阻器断路
C．排除故障后，按正确的步骤进行实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是0.7W，此时小灯泡的电阻是8.9Ω
D．调节滑动变阻器的滑片到电压表示数为灯泡额定电压U额时灯泡功率为P额，那么当电压
表示数U
实＝0.5U
额
时，灯泡实际功率P
实
＞0.25P
额
3．下列各组仪器中，可以用来测量电功率的是（）
①电能表和电压表
②电能表和电流表
③电能表和秒表
第1页（共25页）。
初三物理测量小灯泡的电功率试题答案及解析
初三物理测量小灯泡的电功率试题答案及解析1. 如图是“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V ，电源电压未知，请你将实验过程补充完整．（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）．（2）实验过程中的某时刻，电压表的示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向 （选填“左”或“右”）端滑动．灯泡正常发光时电流表的示数如图丙为 A ，则灯泡的额定功率为 W ．（3）为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A ，但额定电压未知的小灯泡，一个已知阻值为R 的电阻和两个开关S 1、S 2，利用上面的部分器材为同学们设计了如图丁所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；① （填开关S 、S 1、S 2的通断情况），调节滑动变阻器的滑片使电压表的示数为 ； ②闭合开关S 、S 2，断开S 1， （选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”），读出电压表的示数为U ；③灯泡额定功率的表达式为：P= ．【答案】（1）电路图如图所示；（2）左；0.3；1.14；（3）①闭合开关S 、S 1；0.2R ；②保持滑动变阻器的滑片不动；③0.2A×（U ﹣0.2R ）【解析】（1）灯泡额定电压为3.8V ，电压表选0～15V 量程，把滑动变阻器串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：（2）电压表量程为0～15V ，由图乙所示电压表可知，其分度值为0.5V ，所示为2.5V ，小于灯泡额定电压3.8V ，为了测量灯泡的额定功率，应将滑动变阻器的滑片向左端滑动．由图丙所示电流表可知，其量程为0～0.6A ，分度值为0.02A ，所示为：0.3A ，灯泡的额定功率为P=UI=3.8V×0.3A=1.14W ．（3）①闭合开关S 、S 1，调节滑动变阻器的滑片使电压表的示数为 0.2R ； ②闭合开关S 、S 2，断开S 1，保持滑动变阻器的滑片不动，读出电压表的示数为U ； ③灯泡额定功率的表达式为：P=0.2A×（U ﹣0.2R ）．【考点】电功率的测量2. 小红同学在做“测量小灯泡的额定功率”实验时，连接的实物电路图如图所示。
2023年中考物理复习二轮专题训练 特殊法测量小灯泡的电功率(有答案)
专题训练特殊法测量小灯泡的电功率1．小明同学利用如图甲所示的电路“测量小灯泡的电功率”，已知小灯泡的额定电压为2.5V。
（1）如图甲所示，连接的电路有一处错误。
请你在错误的线上画“×”，并用笔画线代替导线画出正确的连线_；（2）电路正确连接后，闭合开关发现小灯泡不亮，但电流表和电压表均有示数，接下来首先进行的操作是________；（3）解决问题后，移动滑动变阻器，使小灯泡发光，此时电压表的示数如图乙所示，若想测量小灯泡的额定功率，则应移动滑动变阻器滑片直至________，此时小灯泡正常发光；（4）小明重新移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随它两端电压变化的图像，如图丙所示，根据图像可得出结论：________；（5）同组的小亮同学在实验过程中发现灯泡及电流表损坏，他更换一个额定电压仍为2.5V 的不同规格灯泡L，并增加一个阻值已知的定值电阻R0继续实验，他设计了如图丁所示电路图，请你帮他将步骤补充完整。
①只闭合S、S2，移动滑片P，使电压表的示数为________V；②只闭合S、S1，保持滑片P不动，读出电压表的示数为U；③小灯泡的额定功率的表达式为P＝________。
2．某实验小组利用如图甲所示装置做“测量小灯泡的电功率”实验，所用小灯泡L的额定电压为2.5V。
（1）小明连接了如图甲所示的电路，帮助小明画出正确的连线；（2）小明将错误的线路改正后，电路连接正确后，闭合开关，发现灯不亮，电压表有示数，但电流表无示数，此时出现的故障可能是______。
排除故障闭合开关后，调节滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡L的额定功率为______W；（3）小明完成上述实验后，还设计如图丙所示的电路图，用来测量另一个额定电压为U额的小灯泡L1的额定功率，图丙中定值电阻为R0。
闭合开关S，调节滑动变阻器滑片，使电流表______（选填“A1”或“A2”）的示数为______时，再读出另一只电流表的示数为I，即可计算小灯泡L1的额定功率为______。
2023年中考物理分项复习—测量小灯泡的电功率附答案
2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。
实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。
（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。
（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。
（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。
通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。
（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。
①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。
2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。
（l）连接电路时开关应。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。
（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。
（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。
中考物理实验专题复习《实验：测量小灯泡的电功率》(解析版)
《实验：测量小灯泡的电功率》一、实验探究题1.图甲为测定“小灯泡电功率”的实验电路，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是______。
（2）排除故障闭合开关，移动滑片P到某位置，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“大于”、“小于”或“等于”）。
（3）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W。
（4）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐增大，造成这一现象的原因可能是______。
（5）小敏将原电路中的小灯泡先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，探究“电流与电阻关系”①先将5Ω的电阻接入电路，移动变阻器滑片，使电压表示数为2V，此时，电流表的示数为______A．然后换接10Ω的电阻，为了保持电压表示数不变，此时滑动变阻器的滑片应向______（左/右）移动。
②实验中为了保证接入20Ω的定值电阻时，保持电压表示数不变，则滑动变阻器的最大阻值应不小于______Ω。
2.小华同学做“测量小灯泡电功率”的实验（小灯泡上标有“3.8V”字样）。
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好。
（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大。
接下来应进行的操作是______，______（两空按操作步骤先后顺序填写字母代号）。
A．断开电路开关B．检查电路是否短路C．移动滑动变阻器滑片至最大值位置D．更换电池或小灯泡（3）实验过程中，当电压表示数为3V时，电流表的示数如图乙所示，其值为______A，此时小灯泡的实际功率为______W．若要使小灯泡正常发光，则需将滑动变阻器的滑片向______移动（选填“左”或“右”），同时应观察______表的示数变化。
(中考)物理《测量小灯泡的电功率》专项模拟练习(含答案) (680)
___________________________________________________________________________。 ⑶故障排除后，为了让小灯炮正常发光.调节滑动变器，使电压表的示数为__________V，
此时电流表的示数如图 18 乙所示，则通过小灯炮的电流为___________A，小灯泡的额定 功率为__________W，电阻为____________Ω
电路中出现的不正常现象 顺序
电灯的亮暗 电流表示数 I/A 电压表示数 U/V
甲 不亮
0.54
0
乙 很亮
0.42
4.2
丙 不亮
0
4.5
可能的原因
请你从下列选项中选择可能的原因填入上表中(只填选项代号)
A．电路中 a、b 间断路 B．电路中 a、b 间短路 C．滑动变阻器连入电路中的电阻太小 (3)为了测出小灯泡的额定功率，应调节滑动变阻器使电压表示数为
测量出的电阻值比实际电阻值偏
，其原因是
。
11．小明做“测定小灯泡额定电功率”的实脸，被测小灯泡的额定电压为 3.8V，电阻约为 10 Ω，实验室有如下器材：电源(电压未知)、电流表(0～0.6A 和 0～3A)、电压表(0～3V 和 0～15V)、滑动变阻器 R(10Ω、0.5A)、开关各一只，导线若干。
16． 在测定一只看不清额定电压，只能看到“ V 0.3A”字样小灯泡的额定功率实验中， (1)在连接实物电路时，还有两根导线未连接，请你在图中用笔画线代替导线把电路连接 好。(不动原有导线，不能交叉)
(2)正确接好电路，并闭合开关后，发现不论怎样移动变阻器的滑片，电流表的示数都小于
0.3A，造成这种现象的可能原因是
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

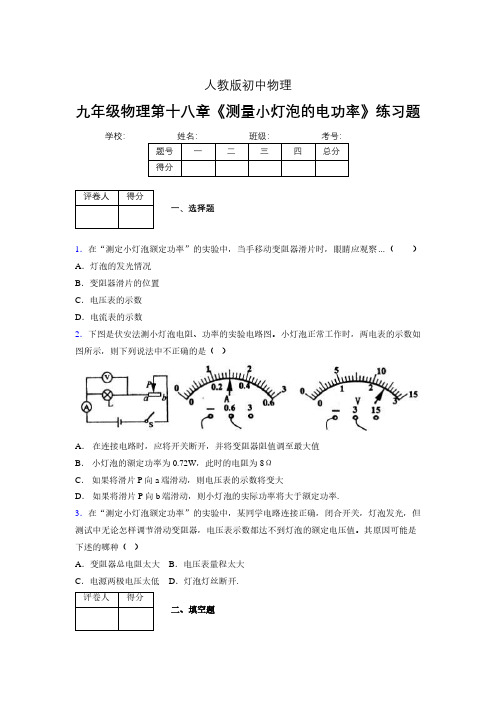

人教版初中物理九年级物理第十八章《测量小灯泡的电功率》练习题学校：题号一二三四总分得分评卷人得分一、选择题1．下图是伏安法测小灯泡电阻、功率的实验电路图。
小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是（）A．在连接电路时，应将开关断开，并将变阻器阻值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率.评卷人得分二、填空题2．(8分)小明在“测量小灯泡的功率”的实验时，器材有：6伏蓄电池、电流表(0－0.6A， 0－3A)、电压表(0－3V，0－15V)、滑动变阻器器(500Ω 1.5A)、额定电压为2.5伏的小灯泡(正常发光时的电阻约为8欧)、开关各一个，导线若干(1)如图是尚未连接完整的电路，请完成电路的连接。
次数12345电压(伏) 1.0 1.5 2.0 2.5 2.8电流(安)0.200.250.280.300.31电阻(欧) 5.0 6.07.98.39.0＋－(2)实验验测得数据如下表，则小灯泡的额定功率是瓦小明求出了灯泡在不同电压下的电阻值，发现灯泡电阻随电压变化的规律是，产生这一规律的主要原因是。
3．按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况：(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数．出现这种故障的原因是．(2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，这说明他在闭合开关前没有．评卷人得分三、作图题4．小丽做“测量小灯泡功率”的实验，如图甲所示是实验所用到的器材：⑴用笔画线代替导线，将甲图还没有连接的器材按实验需要连接完整，电线不许交叉。
⑵灯泡正常发光时，电压表的示数是2.5V，电流表示数如图乙所示，电流表的读数是_______A些时小灯泡的电功率是 W。
⑶实验中电压表选择0——3V量程更合理的原因是：。
评卷人得分四、实验探究5．（7分）小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．(1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．(2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是．A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光(3）实验过程中，当电压表示数为 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为 A，小灯泡的额定功率为 W。
6．小明同学在做“测定小灯泡的功率”实验时，选取了一个标有“2.5V”的小灯泡和必要的器材．小明没有连接完整的实物电路如图．(1)请你用笔画线代替导线，将实物电路连接完整．(2)电路连线后，小明连续进行4次实验，有关数据和现象填写在表格里．①第一次实验时，电流表的指针的位置如图所示，请你将它填写到表格中的空格中．②小灯泡的额定功率是__________W．③从表格中的数据可知，灯丝的电阻随两端电压的增加而__________(变大/变小)，电阻变化的本质是灯丝的电阻随_________________而增大．7．小红小组要测定额定电压为2.5V的一只小灯泡的电阻。
现有如下器材：电流表一只(量程0~0.6A和0~3A)电压表一只(量程为0~3V和0~15V)滑动变阻器两只(“5Ω 1A”、“20Ω 2A”)开关一个干电池若干节导线若干。
(1)根据你的估算和实验经验，滑动变阻器应选用只，实验更便于完成。
(2)小红小组用2节干电池(已使用)正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该。
(3)小红小组实验记录和计算如下表：①小灯泡的额定功率是 W②根据她们观察的现象和记录的实验数据，你何以得出的结论是(请说出两点)：，③请在右边的坐标图中画出小灯泡的电压和电流关系的图象④在正常发光下，小灯泡的电阻是Ω⑤根据画出的图象，你得出的结论是：。
(4)当小红小组将小灯泡两端的电压调到3V正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数电压表的示数。
(5)小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接测量出的电阻值比实际电阻值偏，其原因是。
8．如图15所示是“测定小灯泡的电功率”实验，所用小灯泡上标有“0.3A”字样，滑动变阻器上标有“20W 2A”字样，电源是由几节新干电池串联组成。
(1)请在甲图的○中填入小灯泡、电压表和电流表的符号，使之成为一个正确的电路。
(2)在电键试接触时电流表出现了如图乙所示的情况，同时发现小灯不亮，电压表无示数。
造成电流表出现这一现象的原因是，小灯不亮的故障是。
(3)解决问题后再次接通电路，当滑片恰好位于中点时小灯正常发光，此时电压表示数如图丙所示，则小灯的额定电压是伏，它的额定功率是瓦，所用电源是由节干电池组成。
9．小明利用下图所示的实验器材测量额定电压为3.8V的小灯泡的额定功率，小灯泡的灯丝电阻大约20Ω，电源电压恒为6V。
连接电路前，他发现电压表的0～15V档已损坏，0～3V档完好，他马上改接电路，完成实验。
(1)请用笔画线代替导线，在图中将改接的实物电路连接完整。
(2)连好电路，闭合开关前，电阻箱的阻值能否调节到最大值？ (能/不能)(3)实验时，调节电阻箱的旋钮，使电压表示数为________V时，小灯泡正常发光，此时电阻箱的旋钮位置如图所示，电阻箱上显示的电阻值是Ω，则小灯泡的额定功率为__________W。
10．用电流表和电压表测2.5V小灯泡额定功率。
实验电路如图甲所示。
闭合开关，调节滑动变阻器滑片，当小灯泡正常发光时，电流表示数如图乙所示。
(3分)(1)电流表示数是 A。
(2)在图丙中，画出电压表的指针。
(3)小灯泡的额定功率是 W。
11．学完了额定电功率以后，小刚认为额定功率大的灯泡一定比额定功率小的灯泡亮，给你满足实验要求的电源一个、标有“2V 1W”的灯泡L1和标有“6V 4W”的灯泡L2 各一个、开关一个，请设计一个实验，说明小刚的说法是错误的。
(1)在右侧虚框中画出实验电路图(2)根据实验现象简要说明小刚的说法是错误的12．为了测定额定电压为2.5V，额定功率约为1W的小灯泡的功率，现有下列器材可供选用：2V和6V电源各一个，电流表(0~0.6A，0~3A)、电压表(0~3V，0~15V)、滑动变阻器、开关各一个，导线若干。
(1)电源应选用 V的电源电流表量程应选 A电压表量程选 V。
(2)如果电路连接好后，经检查无误，在闭合开关前，滑动变阻器阻值应调节到。
闭合开关，调节滑动变阻器，使灯泡两端电压刚好为 V，这时小灯泡正常发光。
此时电流表的示数见如图所示，则电灯泡的额定电功率是 W。
13．在测定一只看不清额定电压，只能看到“ V 0.3A”字样小灯泡的额定功率实验中， (1)在连接实物电路时，还有两根导线未连接，请你在图中用笔画线代替导线把电路连接好。
(不动原有导线，不能交叉)(2)正确接好电路，并闭合开关后，发现不论怎样移动变阻器的滑片，电流表的示数都小于0.3A，造成这种现象的可能原因是。
(3)在解决了上述问题后，再移动变阻器的滑片，电流表示数为 A时灯泡正常发光，此时电压表示数如图14所示，则小灯泡的额定功率为 W。
14．在一次测量小灯泡额定功率的实验中，聪明而粗心的小刚连接了如图 (a)所示的电路。
同组的小明发现电路连接有错．问：(1)如果闭合图示电路中的开关，电压表的读数约为 V，电流表的读数约为 A，小灯泡发光情况为．(正常发光/可以发光/亮度较暗/不发光 )(2)小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率．在图(a)中画出小刚改动的那条导线．(3)小灯泡上标有“2.5V”字样(灯泡额定功率约为1W)，则实验时，在闭合开关S之前应该．闭合开关后，发现电压表示数如图(b)所示，则应该将滑动变阻器的滑片P向移动(左/右)，将电压表的示数调整到 V ．如果此时电流表的示数如图(c)所示，则该小灯泡的额定功率是 W ，该小灯泡的电阻是．15．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，电源为2节干电池，实验电路图如图10所示。
(1)根据电路图10，用笔画线代替导线将图11中的电路连接完整。
(2)在根据电路图连接实验器材的过程中，开关应处于________状态，滑动变阻器的滑片P 应移到_______________(填“a”或“b”)端。
(3)完成电路连接后，经检查器材性能都正常，电路连接无错误，闭合开关发现灯泡亮度低，此时滑片应向_______________(填“a”或“b”)端移动，直到电压表示数为________V时，读出此时电流表的示数，由电功率公式可以算出灯泡的额定功率。
(4)若在实验中电流表、电压表都正常工作且都有示九，灯泡能发光，滑动变阻器也能正常工作，但无论怎样调节滑动变阻器，电压表示数都低于2.5V，则原因可能是(只写出一条即可)：___________________________________，改变这种现象可以采取的相应措施是______________________________。
16．(9分)在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2．5V。
(1)连接电路时．开关应。
(2)请你用笔画线代替导线将图25中的电路连接完整。
(3)闭合开关前，应先将滑动变阻器的滑片移到端(选填“A”或“B”)。
闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是。
(4)排除故障后，实验得到的数据如下表。
在第1次实验中，小灯泡两端电压为2V时，电流表示数如图26所示，则通过小灯泡的电流为 A，此时小灯泡的实际功率为W。
(5)由上表可知，小灯泡的额定功率为 W小灯泡的实际功率随实际电压的增大而(选填“增大”或“减小”)。
17．某同学做“测定一个小灯泡的功率”的实验，所用灯泡的额定电压是2.2V。
(2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将______，电流表的示数将____________ 。
（填变化情况）该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。
你认为，根据他观察的现象和实验数据分析，可得出一些什么结论呢？请说出两点（这两点的意思应不同）：①__________________ ② __________________。
