MEMS陀螺仪概况介绍
1、微机械陀螺仪的工作原理MEMS陀螺仪利用科里奥利力(Coriolis force，又称为科氏力)现象。
科氏力是对旋转体系中进行直线运动的质点由于惯性相对于旋转体系产生的直线运动的偏移的一种描述。
科里奥利力来自于物体运动所具有的惯性，在旋转体系中进行直线运动的质点，由于惯性的作用，有沿着原有运动方向继续运动的趋势，但是由于体系本身是旋转的，在经历了一段时间的运动之后，体系中质点的位置会有所变化，而它原有的运动趋势的方向，如果以旋转体系的视角去观察，就会发生一定程度的偏离。
2、微机械陀螺仪的性能参数MEMS陀螺仪的重要参数包括：分辨率(Resolution)、零角速度输出(零位输出)、灵敏度(Sensitivity)和测量范围。
这些参数是评判MEMS陀螺仪性能好坏的重要标志，同时也决定陀螺仪的应用环境。
分辨率是指陀螺仪能检测的最小角速度，该参数与零角速度输出其实是由陀螺仪的白噪声决定。
这三个参数主要说明了该陀螺仪的内部性能和抗干扰能力。
对使用者而言，灵敏度更具有实际的选择意义。
测量范围是指陀螺仪能够测量的最大角速度。
不同的应用场合对陀螺仪的各种性能指标有不同的要求。
3、微机械陀螺仪的结构MEMS陀螺仪的设计和工作原理可能各种各样，但是主要都采用振动部件传感角速度的概念。
绝大多数的MEMS陀螺仪依赖于相互正交的振动和转动引起的交变科里奥利力。
图3所示为振动陀螺的动力学系统的简单结构示意图。
该系统为2-D的振动系统，有两个正交的振动模态。
其中一个振动模态为质量块在x 方向振动，振动频率为。
另一个振动模态为质量块在y方向振动，振动频率为。
与的值比较接近。
工作时，驱动质量块使之在x轴上以接近于的频率(驱动频率)振动，如果振动系统以角速度绕Z轴转动，则会产生一个沿Y轴方向的科里奥利力，从而使得质量块在Y轴方向上产生频率为的振动响应，通过测试Y轴方向的运动就能完成角速度的检测。
一般的MEMS陀螺仪由梳齿结构的驱动部分(图4)和电容板形状的传感部分(图5)组成，基本结构如图6所示。
MEMS陀螺仪的原理与应用优势分析

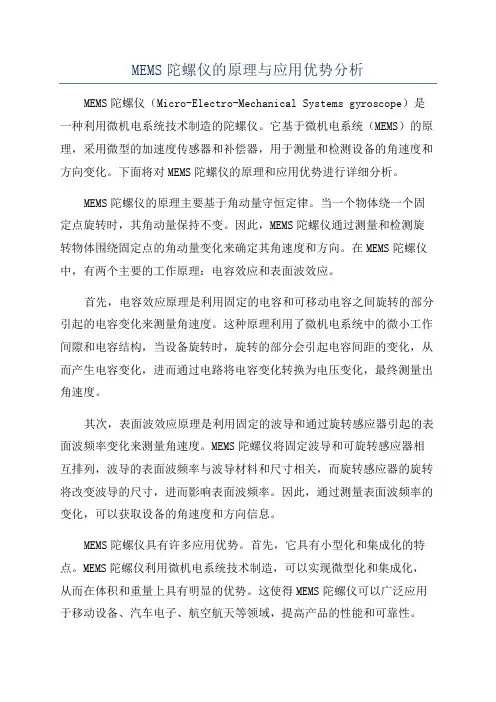

MEMS陀螺仪的原理与应用优势分析MEMS陀螺仪（Micro-Electro-Mechanical Systems gyroscope）是一种利用微机电系统技术制造的陀螺仪。

它基于微机电系统（MEMS）的原理，采用微型的加速度传感器和补偿器，用于测量和检测设备的角速度和方向变化。
下面将对MEMS陀螺仪的原理和应用优势进行详细分析。
MEMS陀螺仪的原理主要基于角动量守恒定律。
当一个物体绕一个固定点旋转时，其角动量保持不变。
因此，MEMS陀螺仪通过测量和检测旋转物体围绕固定点的角动量变化来确定其角速度和方向。
在MEMS陀螺仪中，有两个主要的工作原理：电容效应和表面波效应。
首先，电容效应原理是利用固定的电容和可移动电容之间旋转的部分引起的电容变化来测量角速度。
这种原理利用了微机电系统中的微小工作间隙和电容结构，当设备旋转时，旋转的部分会引起电容间距的变化，从而产生电容变化，进而通过电路将电容变化转换为电压变化，最终测量出角速度。
其次，表面波效应原理是利用固定的波导和通过旋转感应器引起的表面波频率变化来测量角速度。
MEMS陀螺仪将固定波导和可旋转感应器相互排列，波导的表面波频率与波导材料和尺寸相关，而旋转感应器的旋转将改变波导的尺寸，进而影响表面波频率。
因此，通过测量表面波频率的变化，可以获取设备的角速度和方向信息。
MEMS陀螺仪具有许多应用优势。
首先，它具有小型化和集成化的特点。
MEMS陀螺仪利用微机电系统技术制造，可以实现微型化和集成化，从而在体积和重量上具有明显的优势。
这使得MEMS陀螺仪可以广泛应用于移动设备、汽车电子、航空航天等领域，提高产品的性能和可靠性。
其次，MEMS陀螺仪具有高精度和高灵敏度。
由于MEMS陀螺仪基于微型加速度传感器和补偿器，可以实现高精度的角速度测量和方向检测。
这使得MEMS陀螺仪在导航系统、姿态控制和稳定系统等方面具有重要应用，可以提供精确的角度信息。
此外，MEMS陀螺仪具有低功耗和低成本的特点。
