地基基础检测安全生产作业指导书培训课件
河北省工程检测培训教材--地基基础工程检测
建设工程质量检测培训教材地基基础工程检测目录概述第一章地基及复合地基静载荷试验第一节概述第二节浅层平板载荷试验第三节螺旋板和岩基载荷试验第四节其它载荷试验第五节工程实例第二章桩基承载力载荷试验第一节概述第二节单桩竖向抗压静载荷试验第三节单桩竖向抗拔载荷试验第四节单桩水平静载荷试验第五节工程实例第三章桩身完整性检测第一节低应变法第二节声波透视法第三节钻芯法第四章锚杆检测第一节基本试验第二节验收试验第三节蠕变试验概述一、地基基础工程检测的基本概念作为建筑物的地基（Foundation，subgrade），现在主要采用天然地基、人工地基（含复合地基）及桩基础。
不同的地基所采用的检测方法也不尽相同。
地基作为建筑物（构筑物）的主要受力构件，从他的受力机理来讲，概括起来有以下两方面：一、强度及稳定性问题当地基的抗剪强度不足以支承上部结构的自重及外荷载时，地基就会产生局部或整体剪切破坏。
它会影响建（构）筑物的正常使用，甚至引起开裂或破坏。
承载力较低的地基容易产生地基承载力不足问题而导致工程事故。
土的抗剪强度不足除了会引起建筑物地基失效的问题外，还会引起其他一系列的岩土工程稳定问题，如边坡失稳、基坑失稳、挡土墙失稳、堤坝垮塌、隧道塌方等。
二、变形问题当地基在上部结构的自重及外界荷载的作用下产生过大的变形时，会影响建（构）筑物的正常使用；当超过建筑物所能容许的不均匀沉降时，结构可能开裂。
高压缩性土的地基容易产生变形问题。
一些特殊土地基在大气环境改变时，由于自身物理力学特性的变化而往往会在上部结构荷载不变的情况下产生一些附加变形，如湿陷性黄土遇水湿陷、膨胀土的遇水膨胀和失水干缩、冻土的冻胀和融浣、软土的扰动变形等。
这些变形对建（构）筑物的安全都是不利的。
基于以上两点，对地基的强度及变形检测是非常重要的。
对地基土及复合地基，新的规范中，将地基的静载试验的重要性提到了一个新的高度，取消了承载力取值表，强调以工程试验和工程经验。

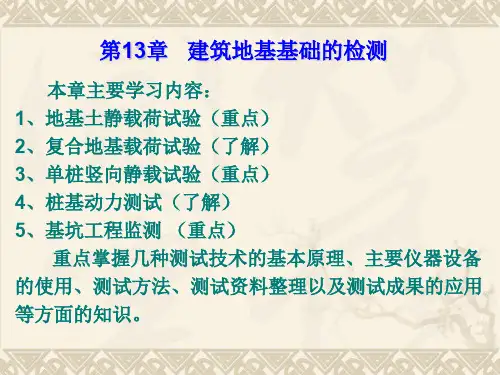

建筑结构检测地基基础检测培训讲义PPT(86页,图文并茂)
地基中剪切破坏的型式有 整体剪切破坏 局部剪切破坏 冲剪破坏
4
整体剪切破坏
整体剪切破坏p-s曲线
上有两个明显的转折点，
区分地基变形三个阶段： 0
(1)当基础上荷载较小时， 基础下形成一个三角形压 密区I，随同基础压入土中，
p－s曲线呈直线关系。
线性变形阶段
p
弹塑性变形阶段
塑性破坏阶段
s
(2)随着荷载增加，压密区I向两侧挤压，土中产生塑性区，塑性区
先在基础边缘产生，然后逐步扩大形成II、III塑性区。基础的沉
降增长率较前一阶段增大，故 p－s曲线呈曲线状。
(3)当荷载达到最大值后，土中形成连续滑动面，并延伸到地面， 土从基础两侧挤出并隆起，基础沉降急剧增加，整个地基失稳破坏。
可取s/b＝0.02所对应的荷载值为承载力的基本值。
3）极限荷载法
若比例界限压力p0和极限承载力pu接近，即当p～s曲线上的比 例界限点出现后，土体很快达到破坏时，可以用pu除以安全系数K
作为地基土承载力的基本值；也可取相对沉降s/b=0.06所对应的
荷载作为极限荷载P。安全系数K值一般取2。
当p0与极限荷载pu不接近时，此时p～s曲线上既有p0，又有
——地基土的泊松比，对于砂土和粉土， =0.33；对于
可塑一硬塑粘性土， =0.38；对于软塑一流塑粘性土和淤泥质
粘性土， =0.41。
当p-s曲线的直线段不明显时，可用前面讲述的确定地基
土承载力的方法来确定地基承载力的基本值与相应的沉降量，
但此时，应与其他原位测试资料比较，综合考虑确定E0值。
11
4.2 地基承载力的检测
地基基础工程培训课件
2019年9月
C目 录 ONTENTS
1 地基，基础工程简要 2 基坑支护质量控制 3 桩基质量控制 4 地基基础防水工程质量控制 5 筏板基础工程质量控制 6 抗震支座质量控制
01
地基、基础
分部工程
地 基 与 子分部工程 基 础
知识点
地基
分项工程
素土、灰土地基 砂和砂石地基 强夯地基 。。。。。。
01 地基基础工程简要
c 筏板基础
筏板基础亦称片筏基础、筏形基础。当建筑物上 部荷载较大而地基承载能力又比较弱时，用简单的独 立基础或条形基础已不能适应地基变形的需要，这时 常将墙或柱下基础连成一片，使整个建筑物的荷载承 受在一块整板上，这种满堂式的板式基础称筏板基础。 筏板基础由于其底面积大，故可减小基底压力，同时 也可提高地基土的承载力，并能更有效地增强基础的 整体性，调整不均匀沉降。
01 地基基础工程简要
e 桩基础
桩基础简称桩基，主要用于地质条件较差或者建筑 要求较高的情况。
按照受力原理可分为摩擦桩和端承桩。 摩擦桩：是通过桩侧表面与周围土壤的摩擦力来承 载上部荷载，并可分为压力桩及拉力桩，主要用于地层 无坚硬承载层或承载层较深。 端承桩：是基桩坐落于承载层上(岩盘上)，荷载通过 桩端传给承载层。
二、地基与基础在建筑中的作用
地基是基础的地下土层，承受着基础传来的全部荷载，地基必须有 足够的承载力，越靠近基础的土层应力越大。 基础是建筑物的组成部分，把建筑物的荷载传给地基；是建筑物埋 在地面以下的最下部分，它承受着建筑物的全部荷载，并把这些荷 载传给地基。故要求基础坚固、稳定、耐水、耐腐蚀、耐冰冻，防 止不均匀沉降和延长使用寿命。
1、基础分类： 按使用的材料：
《地基与基础培训》PPT课件
１、有桩底反射波（ 2L/c时刻）， 2L/c时刻前无缺陷反射波。 ２、断桩，将有很明显的反射信号及可能多次反射，无桩底信号。 ３、缩径、离析有明显的反射信号，可能有桩底信号。
整理ppt
7
※软土地基的工程特性
地基承载力低 建筑物的沉降和差异沉降较大 建筑物沉降历时长
整理ppt
8
地基处理的目的主要是改 善地基的工程性质，包括改善 地基土的变形特性和渗透性，提高其抗剪 强度等。
整理ppt
9
2.1 换填垫层法
当建筑物基础下的持力层比较软弱、不 能满足上部荷载对地基的要求时，常采用 换土垫层法来处理软弱土地基，即将基础 下一定深度内的土层挖去，然后回填以强 度较高的砂、碎石或灰土等，并夯至密实。
整理ppt
15
一、挤密法 挤密法的加固机理主要靠
桩管打入地基中，对土产生横向挤密作用， 在一定挤密功能作用下，土粒彼此移动， 小颗粒填入大颗粒的空隙，颗粒排列紧密， 孔隙体积减少，地基土的强度也随之增强。 所以挤密法主要是使松软土地基挤密，改 善土的强度和变形特性。
整理ppt
16
二、振冲法 振冲法是利用一个振冲器，
55
1—基准梁 2—百分表 3—磁性表座 4—试桩 5—锚桩 6—反力梁 7—千斤顶 8—锚筋
单桩竖向抗压静载试验装置示意图
整理ppt
40
静载试验现场照片
整理ppt
41
整理ppt
42
静载试验典型图
德阳建筑地基基础静荷载考试基地 16#桩 静 荷 载 试 验 Q-S曲 线 图
地基处理与基础工程培训课件(PPT 47页)
表面允许偏差为±15mm。用水准仪或拉线 的方法进行检测。
注意：灰土地基不适合雨季和冬季施工。
• 二 砂和砂石地基
• 砂和砂石地基（垫层）采用砂或砂砾石（碎 石）混合物，经分层夯（压）实，作为地基 的持力层，提高基础下部地基强度，并通过 垫层的压力扩散作用，降低地基的压实力， 减少变形量，同时垫层可起排水作用，地基 土中孔隙水可通过垫层快速地排出，能加速 下部土层的沉降和固结。
• 6、岩体直剪试验：适用于具有软弱结构面的岩体和软 质岩。
• 7、预钻式旁压试验：适用于确定粘性土、粉土、黄土、 砂类土、软质岩石及风化岩石。
• 8、十字板剪切试验：适用于测定饱和软粘性土的不排 水抗剪强度及灵敏度等参数。
地基承载力检测仪器
• 土路基压实度的现场检测
• 1.挖坑灌砂法测定压实度 • 2.核子密度湿度仪测定压实度试验 • 3.环刀法测定压实度试验方法 • 4.钻芯法测定沥青面层压实度试验方法 • 5.无核密度仪测定压实度试验方法
•
失稳和震陷。
• 二、地基处理的原则
局部地基处理：将局部软弱层或硬物尽可能挖除， 回填与天然土压缩性相近的材料，分层夯实；处理后的 地基应保证建筑物各部位沉降量趋于一致，以减少地基 的不均匀下沉。
软土地基加固。 总之，应做到因地制宜、就地取材、保护环境和节
约资源等情况下使之满足工程设计要求。
三、 地基处理方案的选择的步骤
• 地基承载力检测方法：
• 1、平板荷载试验：适用于各类土、软质岩和风化岩体。 2、螺旋板荷载试验：适用于软土、一般粘性土、粉土 及砂类土。
• 3、标准贯入试验：适用于一般粘性土、粉土及砂类土。 4、动力触探：适用于粘性土、砂类土和碎石类土。
其他地基检测技术培训课件
基本原理
介电常数密实度关系的建立
空气
介电常 体积% 数
1.0
0.5
1.0
1.5
1.0
2.5
1.0
3.5
1.0
4.5
1.0
5.0
沥青
介电常 体积% 数
2.6
5
2.6
5
2.6
5
2.6
5
2.6
5
2.6
5
骨料
介电常 体积% 数
7.2
94.5
7.2
93.5
7.2
92.5
7.2
91.5
7.2
90.5
7.2
90
探地雷达利用一个天线发射高频宽频带电磁波，另一个 天线接受来自地下介质界面的反射波。电磁波在介质中传 播时，其路径、电磁场强度与波形将随所通过介质的电性 质及几何形态而变化。因此，根据接收到波的旅行时间 （亦称双程走时）、幅度与波形资料，可推断地下介质的 分布情况。
基本原理
原理示意图
仪器设备
基本原理
（二）静力触探 1、定义
静 力 触 探 (Static Cone Penetration Test,简称CPT)是借 助机械把一定规格的圆锥形探头 匀速压入土中，通过测定探头的
端阻qｃ，侧壁摩阻力fｓ来间接
判定土的物理力学性质的一种土 体原位测试勘查技术。 用于：软土、粘性土、粉土、 （饱和）砂土和含少量碎石的土。
基本原理
介电常数计算
t
c2 v2
c2t 2 / 4h2
实际应用
实际应用
三、地质雷达检测技术
目录
一 静载荷试验 二 原位测试技术 三 地质雷达检测技术
地基基础检测安全作业指导书
作业指导书（地基基础检测安全作业）文件编号：文件版号: 第 1 版编制：审核:批准:日期:受控状态:发放号:地址：邮编：电话：传真：电子信箱：1目的为了保证现场检测人员、仪器设备的安全，试验的顺利进行，特制订此作业指导书。
2适用范围本作业指导书适用于地基基础现场试验的安全注意事项，防火、防坠、防滑、防垮塌、用电、高空作业等的安全要求，以保证整个试验过程的安全进行，将事故控制在最低概率。
3职责安全主管和现场项目经理对试验中心的作业情况进行监督执行。
4安全注意事项4.1静载试验的安全随着社会的需求及建筑的发展，静载试验吨位要求越来越高，它所凸显的安全问题越发引起我们高度重视。
（1）进入现场施工人员必须到项目部登记备册。
（2）进入现场施工人员必须严格遵守《静载试验三大纪律》。
1）进入施工现场必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用品。
2）不懂电气和机械的人员严禁使用和玩弄机电设备。
3）吊装区域非操作人员严禁入内，吊装机械必须完好，扒杆垂直下准站台人。
（3）吊车必须由持证人员操作，吊车进入工地前，驾驶人员要现场踏勘场地条件，假如场地太软，可使用大钢板铺路行进，预防陷车。
行驶时严禁人员在底盘走台上站立或蹲坐以及堆放物件，吊车搭腿应在专用钢板或枕木上，起重吊车时起重变幅应平稳，严禁猛起猛落。
（4）钢梁吊装时，密切注意其平衡状态并应及时同锚筋焊接固定，钢梁安装未稳定，人员不得进入下部操作。
（5）主次梁支墩应堆放平稳、牢固，支架及主梁下部支墩必须平稳、牢固，支墩底部地基地耐力必须满足荷载要求。
堆重宜均匀吊上钢梁平台，防止平台倾斜垮塌，现场荷载增加必须有专业技术人员交底指挥，不得由普工随意操作，严格控制及时观察支架的稳定性，以防倾翻。
（6）注意用电安全，电线不准随地乱拖乱拉，电源线应架空。
（7）四周设警戒线，无关人员禁止在四周走动。
试验人员必须在配重全部堆载完成后再进去操作，加载开关最好能引出配重区试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地基基础检测安全生产作业指导书
一、现场检测工作人员应遵守施工现场安全制度。
现场检测工作人员应佩戴安全帽，必要时应采取相应的安全措施。
夏季检测应采取防暑措施，冬季检测应采取防冻、防滑措施。
二、现场检测工作场区应设置醒目警戒线，并设置文字安全警示标识。
未经检测人员或见证人员允许，不得进入现场检测作业场区。
三、为现场检测工作开挖的操作坑道应稳固，确保现场操作人员的安全。
当检测场地位于基坑边、陡坡附近时，应有专人观察上方土体的稳定情况，必要时清除土石方。
四、检测现场临时用电应严格遵守《施工现场临时用电安全技术规范》（JGJ46-2005）的规范，并应符合以下要求：
1 、检测现场临时用电工程专用的220/380V三相五线制低压电力系统，应采用三级配电系统、TN-S接零保护系统、二级漏电保护系统。
2 、移动电气设备时，应经电工切断电源并妥善处理。
3 、暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁。
五、起重吊车作业必须严格遵守《起重机械安全规程》（GB6067.1-2010）的规定，并符合以下要求：
1 、起重吊车应有标记、标牌及安全标志。
2 、起重吊车应设有明显可见的额定起重量随幅度变化的曲线或表格，凡不同幅度段规定有不同额定起重量的，幅度段的划分及各段的额定起重量，均应永久性标明并明显可见。
3 、应在起重吊车的合适位置或工作区域设有明显可见的文字安全警示标志，如“起升物品下方严禁站人”、“臂架下方严禁停留”、“作业半径内注意安全”、“未经许可不得入内”等。
其作业半径范围内不得有人员及检测设备等。
4 、当作业区域附近有架空电线或电缆时，起重吊车的臂架、吊具、辅具、钢丝绳、缆风绳及其载荷等与输电线的最小距离应符合下表的要求。
起重吊车与输电线的最小距离
5 、司机操作起重吊车应集中精力，服从作业指挥人员的指挥，并对自己直接控制的操作负责。
无论何时，司机随时都应执行来自任何人付出的停止信号。
6 、当司机离开起重吊车时，应做到不悬吊载荷、吊具起升到规定位置。
7、指挥人员应负有将信号从吊装工传递给司机的责任，可以兼吊装工，但在任何时候只能是一人负责。
移交时，应向司机说明。
且司机及移交接任者应明确其应负的责任。
8 、指派吊装人员应配备适合工作现场状况的安全设备，如安全帽、安全眼镜、安全带、安全靴和听力保护装置。
9 、应确定载荷质量，起重吊车不得起吊超过额定载荷的物品。
10 、起吊载荷时选择合适的起升系挂位置，保证载荷起升时均匀平衡，没有倾覆的趋势。
11 、起吊物体上不得有人员及悬浮物。
12 、多台起重机械的起升过程中，应使作用在起重机械上力的方向和大小变化最小，应尽可能用额定起重量相等和相同性能的起重机械，应采取措施使各种不均衡降至最小。
13 、夜班操作起重吊车时，作业现场应有足够的照度。
14 、当风速超过最大工作风速时，不允许操作起重吊车。
15 、当结冰或能见度下降的气候条件下。
应减慢速度或提供有效的通讯等手段保证起重吊车的安全操作。
六、单桩竖向抗压静载试验每级加卸载前后均应检查压重平台反力装置、堆载物、支墩的安全稳定性，确保堆载物、压重平台反力装置、支墩及其他地基安全稳固。
七、现场临时用房应符合以下要求：
1、应远离架空输电线路、变配电室、在建建筑物等，距离其边线的最小安全距离应满足相关要求；
2、不得设置在吊装机械回转半径区域内及作业设备倾覆影响区域内；
3、临时用房的连接应可靠牢固；
4、临时用房的用电应严格遵守《施工现场临时用电安全技术规范》（JGJ46-2005）的规范，并应有防雷、防火和抗风雪能力；
5、严禁存放柴油、汽油等易燃、易爆物品，不得使用电炉、煤油炉、煤气炉等
八、钻芯法检测时，现场作业人员应符合《勘察安全生产作业指导书》的相关要求。
九、低应变和声波透射法检测除按以上相关要求作业外，还须注意桩头主筋、地面障碍物、管桩孔洞的安全隐患。
十、仪器设备的使用和维护
1、检测人员使用仪器时，向管理员领用，在操作仪器设备前后应检查其状态和环境条件并记录，使用完毕后交还管理员，并分别填写出、入库单。
2、仪器设备由检测人员及设备管理员负责维护，仪器使用时应先用毛刷清除灰尘，仪器存放时应注意防尘防潮。
较长时间不用时，应每月通电1-2次，必要时应追溯上次的各项参数，以保证检验质量。
